倍频的三种方法
倍频的三种方法
倍频的三种方法
一、傅里叶法
这是一种最简单的模拟信频方式及它采用了傅里叶级数。
每一个周期性的信号能定义为一个基频及它的谐波部分的和。
如果你变换振荡器的正弦波输出为方波，那么你能用下面的关系式：
下一步你必须选择这正确的次谐波。
你用一个带通滤波器去衰减其它部分来选择要的部分
注意：此法仅适用于低频。
二、锁相环法
这是一种最简单的倍频方法。
在这个方法中，输出频率不是直接是基准频率的倍频，但出
于一个电压控制的独立的振荡器，它是通过一个相位比较器与基准频率同步。
要被比较的频率是除以倍频因子n。
由于频率分割，压控振荡器（VCO）必须产生乘以n的倍频。
分割后进入反馈回路，使在比较器输入端有相同的频率。
注意：在大的频率范围内容易实现。
由于反馈回路及比较器的延迟引起抖动差一些。
.
三、参量法
Fordahl 开发了一个新的倍频模拟方法，该方法采用了基于在半导体之间给出的参数转移实
现乘法功能的硬件，在其输出端具有一个次谐波衰减可选择的倍频系数。
一个输出带通滤波器加以改善次谐波的衰减。
由于模拟倍频类型，其频率n×Fref 的频谱纯度改善了，并且相位噪声及抖动降低了。
1、注意：在低频及高频时都能很好工作。
电路中的频率倍增与分频方法
电路中的频率倍增与分频方法电路中的频率倍增与分频方法是电子技术领域中常用的两种方法，用于改变信号的频率。
本文将介绍频率倍增与分频的原理和常见的应用场景。
一、频率倍增的原理与方法频率倍增是指将输入信号的频率增加到倍数的方法。
在电子领域中，常用的频率倍增方法有谐振倍频法、倍频器以及锁相环等。
1. 谐振倍频法谐振倍频法利用谐振现象实现频率倍增。
当输入信号的频率和谐振电路的固有频率相同时，电路会发生共振现象，使得输出信号的频率是输入信号的倍数。
谐振倍频法的优点是简单可靠，适用于低频和中频信号的倍频。
2. 倍频器倍频器是一种电子器件，用于将输入信号的频率倍增。
常见的倍频器有整流倍频器和非线性倍频器。
整流倍频器利用非线性元件的特性，将输入信号的谐波倍增；非线性倍频器则通过非线性元件和滤波电路的组合，将输入信号的频率倍增。
3. 锁相环锁相环是一种反馈系统，可以将输入信号的频率倍增或者分频。
锁相环由相位检测器、低通滤波器、电压控制振荡器和除频器组成。
相位检测器用于比较输入信号和振荡器产生的信号之间的相位差，通过调整振荡器的频率，实现输入信号频率的倍增或分频。
二、频率分频的原理与方法频率分频是指将输入信号的频率降低到分数的方法。
常用的频率分频方法有计数器分频、分频器以及相位锁定环等。
1. 计数器分频计数器分频是一种简单直接的分频方法。
计数器通过计数输入的脉冲数量，当计数器计数到特定值时，输出一个脉冲信号，从而实现对输入信号的分频。
计数器分频器常用于数字时钟、频率计等应用中。
2. 分频器分频器是一种电子器件，通过设置分频系数，将输入信号的频率分频。
常见的分频器有二分频器、四分频器等。
分频器可以通过级联连接实现更高的分频比。
分频器广泛应用于通信系统、频率合成器等领域。
3. 相位锁定环相位锁定环是一种基于反馈的频率分频方法。
它通过不断调整振荡器的相位，使得输入信号与振荡器的相位保持恒定的差值，从而实现对输入信号频率的分频。
倍频器原理分析范文
倍频器原理分析范文倍频器（Frequency Multiplier）是一种用于将输入信号的频率倍增的电路。
它常被用于无线电通信、雷达、测量仪器等领域。
倍频器的工作原理主要基于非线性元件的特性，将输入信号进行整流、非线性放大和滤波处理，从而产生倍频信号。
一般来说，倍频器可以分为有源倍频器和无源倍频器两类。
有源倍频器主要采用非线性放大器（如晶体管、放大管等）实现倍频功能。
具体工作原理如下：1.输入信号整流：输入信号经过整流电路之后，将负半周的信号转变为正半周的信号。
整流电路一般采用二极管或其它非线性元件。
2.非线性放大：整流之后的信号会经过非线性放大器。
非线性放大器具有非线性IV特性，可将输入信号的幅度放大。
3.选择性滤波：放大后的信号含有一定的谐波成分，需要通过滤波器将不需要的谐波滤除。
常见的选择性滤波器有陷波器、带通滤波器等。
4.输出信号：经过滤波之后，输出的信号频率是输入信号的倍频。
无源倍频器主要利用非线性元件本身的特性实现倍频功能，无需额外的电源。
具体工作原理如下：1.非线性元件：无源倍频器可采用二极管、倍频晶体等器件作为非线性元件。
这些非线性器件在特定工作点附近的特性曲线比较陡峭，表现出二次谐波或更高阶谐波的放大特性。
2.频率调整：通过调整输入信号的频率和幅度以及非线性器件的工作点，使其在非线性特性曲线的陡峭区域产生倍频现象。
3.选择性滤波：与有源倍频器一样，无源倍频器也需要使用滤波器去除不需要的谐波成分。
无论是有源倍频器还是无源倍频器，在设计中都需要考虑非线性元件的工作点稳定性、谐振频率、谐波抑制等问题。
实际应用中，倍频器常常被用作频率合成器、频率转换器等。
例如，在无线电通信中，可以通过倍频器将低频信号转换成高频信号以便传输；在雷达中，倍频器可以将雷达信号的频率倍增以增加探测精度等。
然而，倍频器也面临一些问题，例如对输入信号的幅度、频率、相位等参数要求较高，且非线性元件带来的谐波等噪声可能影响倍频器的性能。

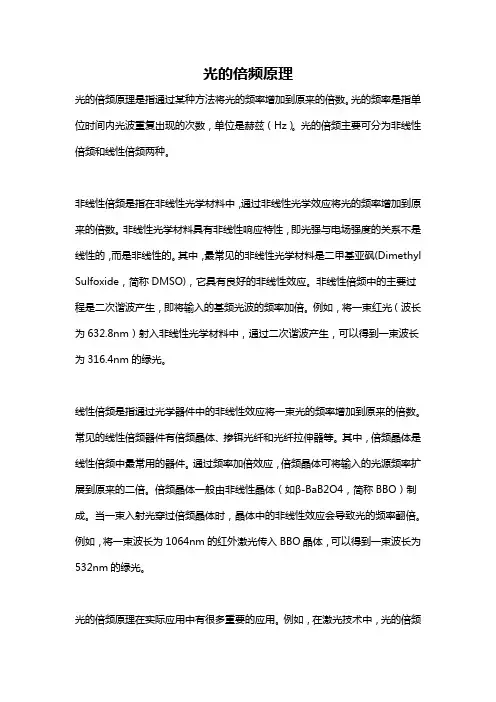

光的倍频原理
光的倍频原理光的倍频原理是指通过某种方法将光的频率增加到原来的倍数。
光的频率是指单位时间内光波重复出现的次数，单位是赫兹（Hz）。
光的倍频主要可分为非线性倍频和线性倍频两种。
非线性倍频是指在非线性光学材料中，通过非线性光学效应将光的频率增加到原来的倍数。
非线性光学材料具有非线性响应特性，即光强与电场强度的关系不是线性的，而是非线性的。
其中，最常见的非线性光学材料是二甲基亚砜(Dimethyl Sulfoxide，简称DMSO)，它具有良好的非线性效应。
非线性倍频中的主要过程是二次谐波产生，即将输入的基频光波的频率加倍。
例如，将一束红光（波长为632.8nm）射入非线性光学材料中，通过二次谐波产生，可以得到一束波长为316.4nm的绿光。
线性倍频是指通过光学器件中的非线性效应将一束光的频率增加到原来的倍数。
常见的线性倍频器件有倍频晶体、掺铒光纤和光纤拉伸器等。
其中，倍频晶体是线性倍频中最常用的器件。
通过频率加倍效应，倍频晶体可将输入的光源频率扩展到原来的二倍。
倍频晶体一般由非线性晶体（如β-BaB2O4，简称BBO）制成。
当一束入射光穿过倍频晶体时，晶体中的非线性效应会导致光的频率翻倍。
例如，将一束波长为1064nm的红外激光传入BBO晶体，可以得到一束波长为532nm的绿光。
光的倍频原理在实际应用中有很多重要的应用。
例如，在激光技术中，光的倍频可以用于激光器的频率加倍、波长转换和频谱展宽等。
另外，光的倍频也常用于实验室中的光学实验，例如通过倍频晶体可以获得更高频率的光源以满足实验需求。
此外，光的倍频还在光通信、光制造、光学测量和光学信息处理等领域有重要应用。
总而言之，光的倍频原理是通过非线性效应或线性倍频器件将光的频率增加到原来的倍数。
非线性倍频通过非线性光学材料中的二次谐波产生，线性倍频通过倍频晶体等器件实现。
光的倍频在激光技术和光学实验中具有重要应用，对于促进光学科学的发展和应用具有重要意义。

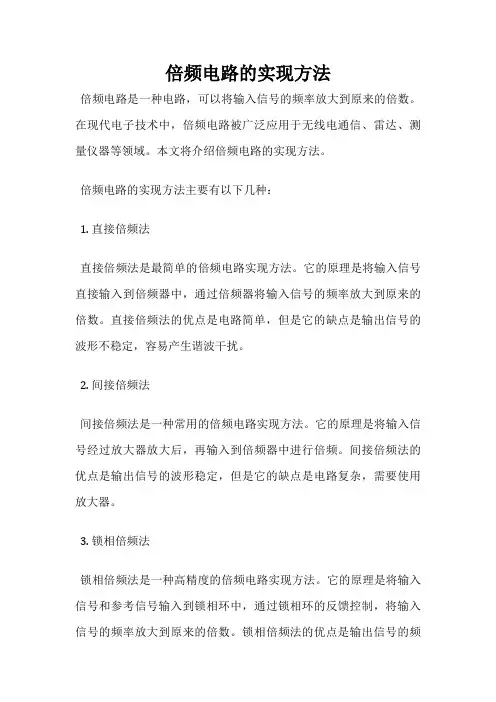

倍频电路的实现方法
倍频电路的实现方法
倍频电路是一种电路，可以将输入信号的频率放大到原来的倍数。
在现代电子技术中，倍频电路被广泛应用于无线电通信、雷达、测量仪器等领域。
本文将介绍倍频电路的实现方法。
倍频电路的实现方法主要有以下几种：
1. 直接倍频法
直接倍频法是最简单的倍频电路实现方法。
它的原理是将输入信号直接输入到倍频器中，通过倍频器将输入信号的频率放大到原来的倍数。
直接倍频法的优点是电路简单，但是它的缺点是输出信号的波形不稳定，容易产生谐波干扰。
2. 间接倍频法
间接倍频法是一种常用的倍频电路实现方法。
它的原理是将输入信号经过放大器放大后，再输入到倍频器中进行倍频。
间接倍频法的优点是输出信号的波形稳定，但是它的缺点是电路复杂，需要使用放大器。
3. 锁相倍频法
锁相倍频法是一种高精度的倍频电路实现方法。
它的原理是将输入信号和参考信号输入到锁相环中，通过锁相环的反馈控制，将输入信号的频率放大到原来的倍数。
锁相倍频法的优点是输出信号的频
率精度高，但是它的缺点是电路复杂，需要使用锁相环。
4. 数字倍频法
数字倍频法是一种新型的倍频电路实现方法。
它的原理是将输入信号经过模数转换器转换成数字信号，再通过数字信号处理器进行倍频。
数字倍频法的优点是输出信号的精度高，但是它的缺点是电路复杂，需要使用模数转换器和数字信号处理器。
倍频电路是一种重要的电路，在无线电通信、雷达、测量仪器等领域有着广泛的应用。
不同的倍频电路实现方法各有优缺点，需要根据具体的应用场景选择合适的实现方法。
怎么提高cpu的倍频
怎么提高cpu的倍频cpu想要提高下倍频，来提高频率!下面就让小编教大家怎么调cpu倍频吧。
cpu提高倍频方法一目前，一般市场上销售的CPU会锁定倍频，所以CPU的倍频只能调低，无法调高。
具体调高的方法如下：重新启动计算机，按“Del”键进入主板BIOS设置界面。
选择“Advanced Chipset Features”，然后选择“Systen Clock”，之后选择“CPU Multiplier”。
调整到你需要的倍频，按“F10”保存并退出主办BIOS设置，设置即可完成!cpu提高倍频方法二【一】超频原理为了更好的超频，超频原理不可不学。
以超频最有效果的CPU 为例，目前CPU的生产可以说是非常精密的，以至于生产厂家都无法控制每块CPU到底可以在什幺样的频率下工作，厂家实际上就已经自己做了次测试，将能工作在高频率下的CPU标记为高频率的，然后可以卖更高的价钱。
但为了保证它的质量，这些标记都有一定的富余，也就是说，一块工作在600MHZ的CPU，很有可能在800MHZ下依然稳定工作，为了发掘这些潜在的富余部分，我们可以进行超频。
此外，我们还可以借助一些手段来使CPU稳定工作在更高的频率上，这些手段主要是两点：增加散热效果、增加工作电压。
对于电脑的其它配件，依然利用这样的原理进行超频，如显示卡、内存、甚至鼠标等等。
好了，你已经开始着急了，我要超频，得怎幺来呢?该如何下手?【二】超频准备别着急，超频之前要做一些准备，这些准备将使你超频可以顺利进行。
磨刀不误砍柴工，多准备一点没坏处。
CPU散热风扇—— 非常关键的超频工具，一定要买好风扇，绝对很值得!导热硅脂—— 增加CPU和风扇散热片之间的热传递，很有用的东西，价格便宜。
导热硅胶—— 一般用来往芯片上粘贴小的散热片，给主板芯片降温、显卡芯片降温、给内存芯片降温用。
倍频程的定义和计算方法
倍频程的定义和计算方法
嘿，朋友们！今天咱就来讲讲这个倍频程！你知道倍频程到底是啥吗？嘿嘿，简单来说，倍频程就是两个频率的比值为 2 的频率间隔呀！比如说，从 100 赫兹到 200 赫兹，这就是一个倍频程。
那这玩意儿有啥用呢？哎呀呀，用处可大了去啦！就像音乐里，不同的频率能带来不同的感觉，如果没有倍频程的概念，那音乐该多混乱呀！再比如在声学研究里，倍频程能让我们更好地分析声音的特性呢，你说重要不重要？
下面咱就说说这倍频程咋计算！其实也不难啦！我们只需要找到两个频率，然后看看它们的比值是不是 2 就行啦。
比如说有个频率是 50 赫兹，那要找到它的倍频程频率，不就是 100 赫兹嘛！就好像你要找一个数的两倍一样简单，对不对？
“哎呀，那这么简单呀！”你可能会这么说。
没错呀！但就是这么简单的东西，在很多领域都超级重要呢！就好比是一块小小的基石，却能撑起一座大大的城堡。
想象一下，如果没有倍频程的概念，我们就没法像现在这样清楚地分辨声音的高低变化，那生活得少多少乐趣呀！而且科学家们也没办法进行深入的声学研究了呢。
所以呀，倍频程虽然听起来有点专业，但真的了解了之后，你就会发现它真的很有用，很有趣呢！怎么样，是不是对倍频程有了更深的了解呀？反正我是觉得倍频程超有意思的，它就像一把神奇的钥匙，打开了我们探索声音世界的大门！。
倍频实现原理
倍频实现原理
倍频实现原理是指通过使用PLL（PhaseLockedLoop，锁相环）技术，将一个输入信号的频率倍增或倍降，实现输出频率与输入频率的倍数关系。
PLL是一种反馈系统，在输入信号和输出信号之间建立一个反馈回路，通过控制反馈回路中的相位差，实现输出频率与输入频率的倍数关系。
倍频实现原理主要包括以下几个步骤：
1. 输入信号分频：将输入信号的频率分频为一个基准频率。
2. 相位比较器：将输入信号和分频后的信号进行比较，产生一个误差信号。
3. 控制电压产生器：将误差信号转换成控制电压。
4. 频率变压器：将控制电压输入到频率变压器中，通过控制频率变压器的电容或电感，实现输出信号的频率倍增或倍降。
5. 输出信号滤波：通过滤波电路滤除输出信号中的噪声和杂波，得到一个干净的输出信号。
倍频实现原理广泛应用于无线通信、音视频处理、计算机主频锁定等领域。
它具有精度高、稳定性好、带宽宽、可编程等优点，是现代电子技术中不可或缺的一部分。
- 1 -。
12分之一倍频程
12分之一倍频程一、倍频程的基本概念1.频率的划分在声学、通信和电磁兼容等领域，频率是一个重要的参数。
为了更好地研究和分析频率特性，我们通常将频率划分为不同的范围。
这些范围包括基频、倍频、分数倍频等。
2.倍频程的定义倍频程是指两个相邻频率之间的比值关系。
在一个倍频程内，频率的增加是线性的。
例如，一个信号的频率从100Hz增加到200Hz，增加了100%，这个增量的倍频程就是1。
二、1/12倍频程的应用1.声学领域的应用在声学领域，1/12倍频程广泛应用于声音的测量和分析。
通过测量不同频率下的声压级，可以得到1/12倍频程的声压级分布图，从而了解声音的频率特性。
2.电磁兼容性的应用在电磁兼容性（EMC）领域，1/12倍频程用于分析电磁辐射和干扰信号的频率特性。
通过计算1/12倍频程的频谱，可以评估设备的电磁兼容性。
3.通信系统的应用在通信系统中，1/12倍频程用于分析信号的频谱特性。
例如，在无线通信中，信号经过信道传输后，可以通过1/12倍频程分析信道的频率响应，以评估通信质量。
三、1/12倍频程的计算方法1.基本公式1/12倍频程的计算公式为：f2 = f1 * (2^(1/12))其中，f1为较低频率，f2为较高频率。
2.具体计算步骤（1）确定所需计算的频率范围，例如，从100Hz到200Hz；（2）根据公式计算出相邻频率的比值，如2.511；（3）将比值转换为倍频程数，即2.511 - 1 = 1.511；（4）得出1/12倍频程的范围为100Hz到151.25Hz。
四、1/12倍频程的优缺点1.优点（1）简化了对复杂频谱的分析；（2）便于比较不同频率下的性能指标；（3）在某些场合，可以替代详细的频谱分析。
2.缺点（1）分辨率较低，无法反映频率的微小变化；（2）在某些应用场景中，可能无法满足精确分析的需求。
五、实际应用中的注意事项1.频率范围的选取在实际应用中，应根据需求和分析目的选取合适的频率范围。
三倍频原理
三倍频原理
三倍频原理的实现通常需要借助非线性元件，比如倍频器或者混频器。
这些元
件能够将输入信号中的谐波频率进行混合，从而产生输出信号的三倍频率。
在实际应用中，设计师们需要考虑诸多因素，比如输入功率、非线性失真、频率稳定性等，以确保三倍频器的性能符合要求。
在无线通信系统中，三倍频原理常常用于产生射频信号。
通过将输入信号的频
率提高三倍，可以实现更高频率的信号输出，从而满足不同频段的通信需求。
这在5G通信系统中尤为重要，因为5G系统需要更高的频率来支持更大的带宽和更快
的数据传输速度。
除了无线通信系统，三倍频原理也在雷达系统中得到广泛应用。
雷达系统需要
发射和接收高频信号来探测目标，而三倍频原理可以帮助实现更高频率的信号输出，提高雷达系统的性能和分辨率。
这对于军事和民用领域都具有重要意义。
在光纤通信领域，三倍频原理同样发挥着重要作用。
光纤通信系统需要稳定的
光源来提供高质量的信号传输，而通过三倍频原理可以实现更高频率的光信号输出，提高光纤通信系统的传输速度和容量。
总的来说，三倍频原理作为一种重要的电子学原理，在无线通信、雷达系统、
光纤通信等领域都有着广泛的应用。
借助这一原理，工程师们能够实现更高频率的信号输出，提高系统性能，满足不同领域的需求。
随着科技的不断发展，相信三倍频原理将会在更多的领域得到应用，并为人类的生活带来更多便利和进步。
倍频原理及用途
5.5 倍频器5.5.1 倍频原理及用途倍频电路输出信号的频率是输入信号频率的整数倍，即倍频电路可以成倍数地把信号频谱搬移到更高的频段。
所以，倍频电路也是一种线性频率变换电路。
实现倍频的原理有以下几种：（1）利用晶体管等非线性器件产生输入信号频率的各次谐波分量，然后用调谐于n 次谐波的带通滤波器取出n 倍频信号。
（2）将输入信号同时输入模拟乘法器的两个输入端进行自身线性相乘，则乘法器输出交流分量就是输入的二倍频信号。
比如，若输入是单频信号，则输出O u ＝21u ku ＝t kU C m ωcos ·t U C m ωcos ＝22m kU )2cos 1(t C ω+（3）利用锁相倍频方式进行倍频，在第8章将具体进行讨论。
倍频电路在通信系统及其它电子系统中均有广泛的应用，以下仅举几例：（1）对振荡器输出进行倍频．得到更高的所需振荡频率。
这样，一则可以降低主振的振荡频率，有利于提高频率稳定度；二则可以大大提高晶振的实际输出频率，因为晶体受条件的限制不可能做到很高频率（在第3章对此已有讨论）。
（2）在调频发射系统中使用倍频电路和混频电路可以扩展调频信号的最大线性频偏。
（3〉采用几个不同的倍频电路对振荡器输出进行倍频，可以得到几个不同频率的输出信号。
（4）在频率合成器中，倍频电路是不可缺少的组成部分。
在第8章8.5节将会谈到这－点。
5.5.2 晶体管倍频器晶体管倍频器的电路结构与晶体管丙类谐振功率放大器基本相同，区别在于后者谐振回路的中心频率与输入信号中心频率相同，而前者谐振回路的中心频率调谐为输入信号频率或中心频率的n 倍，n 为正整数。
晶体管倍频器有以下几个特点：（1）倍频数n 一般不超过3～4，且应根据倍频数选择最佳的导通角。
根据本章5.2节对谐振功放的分析表明，若集电极最大瞬时电流Cm I 确定，则集电极电流中笫n 次谐波分量cnm I 与尖顶余弦脉冲的分解系数n α（θ）成正比，即c n m I ＝n α（θ）Cm I （5-29）由图5-3可以看出，一、二、三次谐波分解系数的最大值逐个减小，经计算可得最大值及对应的导通角为1α（120°） ＝0.536，2α（60°） ＝0.276，3α（40°）＝0.185可见，二倍频、三倍频时的最佳导通角分别是60°和40°，而且，在相同Cm I 情况下，所获得的最大电流振幅分别是基波最大电流振幅的1／2和1／3。
倍频程概念
倍频程
概念：
所谓倍频程是指使用频率f与基准频率f0之比等于2的n次方，即f/f0=2n次方，则称f为f0的n次倍频程。
性质：
人耳听音的频率范围为20Hz到20KHz，在声音信号频谱分析一般不需要对每个频率成分进行具体分析。
为了方便起见，人们把20Hz 到20KHz的声频范围分为几个段落，每个频带成为一个频程。
频程的划分采用恒定带宽比，即保持频带的上、下限之比为一常数。
实验证明，当声音的声压级不变而频率提高一倍时，听起来音调也提高一倍。
若使每一频带的上限频率比下限频率高一倍，即频率之比为2，这样划分的每一个频程称1倍频程，简称倍频程。
如果在一个倍频程的上、下限频率之间再插入两个频率，使4个频率之间的比值相同（相邻两频率比值=倍）。
这样将一个倍频程划分为3个频程，称这种频程为1/3倍频程。
应用：
所以我们通常使用的31段均衡器也称为1/3倍频程均衡器。
两个频率相比为2的声音间的频程，一倍频程之间为八度的音高关系，即频率每增加一倍，音高增加一个倍频程，图示均衡器的的各频点之间就是倍频程关系。
倍速录音用双卡录音机录音时，为了节省
录音时间而设置的功能，倍速录音的磁带速度是正常录音的两倍，所花时间缩短了一倍，监听录音效果时，声音为快速播放效果，音调升高一个八度。
这就是不为人们所熟知的倍频程。
总结一句话定义倍频程就是,频率为2:1的频率间隔的频带。
倍频程计算公式
倍频程计算公式倍频程计算公式是一种用于计算时间、频率或频率差异的简单公式。
它可用于估计滤波器性能及设计滤波器，也可以用于技术分析以及控制、优化和测试系统的性能。
倍频程计算公式的基本原理是，对于任何一个时间段的频率，叠加一定次数的正弦波，并计算它们之间的差异，以计算比位相关的时间段的振幅，可以帮助我们更好地了解系统的运作规律。
倍频程公式有多种表达形式，其中最常用的是基于基本正弦波的多项式表达形式，即B(n,t) = A_0 +A_n*cos(2π*n*t/T)其中，A_0是均值，A_n是每一项正弦波的幅度，n是正弦波的频率，t是时间，T是一个周期。
另外，倍频程计算公式还可以使用频率表示形式进行表达：F(n,t)=A_0+∑A_n*sin[2π*f_n*(t-t_n)]其中，A_0和A_n分别为正弦波的幅值和频率，f_n和t_n分别为每个正弦波的频率和时间差。
倍频程计算公式具有许多实际应用，例如可以用于滤波器的设计和性能分析、数据处理以及系统性能分析和优化。
特别是在滤波器设计、系统性能优化和模式识别等方面，它可以用于时间和频率差异的计算，从而帮助我们更好地理解系统的运行情况，设计更好的系统方案。
此外，倍频程计算公式还可以用来估计波形的性质。
通过计算每个周期内每一项正弦波的幅度、频率和频率差异，可以估计波形的总振幅、幅度分布和总频率，从而可以为设计滤波器或优化系统提供有价值的参考和依据。
综上所述，倍频程计算公式是一种简单而有效的计算时间、频率或频率差异的方法，在滤波器设计、系统性能优化、模式识别等多个领域具有重要的应用。
它的基本原理是计算比位相关的时间段的振幅，可以帮助我们更好地了解系统的运作规律，设计更好的系统方案。
单片机分频 倍频
单片机分频倍频
单片机分频和倍频是指通过技术手段，将单片机的时钟频率进行降低或提高的操作。
分频是将单片机的时钟频率降低到所需频率的一种方法，通常用于降低单片机的运行速度，以减小功耗或提高稳定性。
常用的分频方法有软件分频和硬件分频。
软件分频是通过编程方式实现分频，可以在程序中设置分频系数来降低单片机的时钟频率。
硬件分频是通过硬件电路实现分频，可以在单片机外部连接适当的电阻、电容等元件来实现分频。
倍频则是将单片机的时钟频率提高到所需频率的一种方法，通常用于提高单片机的运行速度，以加快程序的执行速度。
常用的倍频方法有软件倍频和硬件倍频。
软件倍频是通过编程方式实现倍频，可以在程序中设置倍频系数来提高单片机的时钟频率。
硬件倍频是通过硬件电路实现倍频，可以在单片机外部连接适当的电阻、电容等元件来实现倍频。
无论是分频还是倍频，都需要根据具体的单片机型号和所需的应用场景选择合适的分频或倍频方法。
需要注意的是，过高的时钟频率可能会影响单片机的稳定性，而过度降低时钟频率可能会影响单片机的执行速度和实时性。
因此，在进行单片机分频或倍频时，需要根据实际需求进行合理的选择和设计。
晶振的倍频
晶振的倍频晶振是指用于产生稳定的振荡信号的晶体振荡器。
它广泛应用于各种电子设备中，如计算机、手机、电视等，以提供精确的计时基准信号。
晶振的倍频是指通过改变晶体振子上的倍频电路来调整振荡频率。
一般来说，晶振的倍频采用数字式倍频和模拟式倍频两种方式。
数字式倍频是指通过数字信号处理器（DSP）或微控制器来控制倍频电路的开关，以实现倍频功能。
在数字电路中，通过选通不同的倍频电路开关，即可将输入的低频信号倍频为高频信号。
常见的倍频电路有锁相环（PLL）和延迟锁定环（DLL）等。
模拟式倍频是指通过调整振荡电路中的电容或电感来实现倍频功能。
通过改变振荡电路中的电容或电感值，可以改变振荡频率，从而达到倍频效果。
这种方式适用于频率较低的晶振，但它的精度和稳定性相对较差。
晶振的倍频可以实现对振荡频率的灵活调整，从而满足不同电子设备对时钟频率的需求。
在计算机系统中，倍频电路常用于调整内存总线速率和处理器时钟频率，以提高系统性能。
在手机和电视等多媒体设备中，倍频电路可以用于调整音频和视频信号的采样频率，以获得更高质量的声音和图像效果。
晶振的倍频技术的发展使得电子设备可以更好地适应市场需求和技术进步。
通过调整倍频电路的设计和实现方式，可以实现更高的倍频比和更精确的时钟频率调整，以满足不同应用场景的需求。
然而，晶振的倍频也存在一些问题和挑战。
首先，倍频电路引入了额外的复杂度和成本，增加了系统设计和生产的难度。
其次，倍频过程会引入时钟抖动和功耗增加等问题，影响系统的性能和稳定性。
因此，在设计和应用晶振倍频技术时，需要综合考虑系统的性能需求、功耗和成本等因素。
总之，晶振的倍频是一种重要的技术，可以实现对振荡频率的灵活调整，满足不同电子设备的需求。
随着技术的进步和应用的拓展，晶振倍频技术将继续发展，为电子设备的性能提升和功能创新提供更广阔的空间。
倍频原理及
倍频原理及倍频原理是指将一个频率为f的信号通过某种方式转换成频率为2f、3f、4f……的信号的过程。
在通信、雷达、医学影像等领域，倍频技术都有着重要的应用价值。
本文将对倍频原理进行详细介绍，包括倍频原理的基本概念、应用领域、工作原理和发展趋势等方面进行阐述。
倍频原理的基本概念。
倍频原理是指通过某种电路或器件，将输入信号的频率转换成原来的整数倍。
这个过程可以分为整数倍频和非整数倍频两种情况。
整数倍频是指将输入信号的频率转换成原来的整数倍，比如2倍频、3倍频、4倍频等；非整数倍频则是将输入信号的频率转换成非整数倍，比如1.5倍频、2.5倍频等。
倍频原理在无线通信、雷达系统、医学成像等领域有着广泛的应用。
倍频原理的应用领域。
倍频原理在通信领域有着重要的应用，比如在无线通信系统中，为了提高信号的传输速率和频谱利用率，常常会采用倍频技术。
此外，在雷达系统中，倍频技术也可以用来实现更高分辨率的目标检测和跟踪。
在医学成像领域，倍频技术可以用来提高成像的分辨率和对比度，从而更好地观察人体内部的结构和病变情况。
倍频原理的工作原理。
倍频原理的实现通常需要借助于倍频器、倍频混频器、倍频倍频器等器件。
这些器件可以通过非线性电路或者非线性元件来实现输入信号频率的倍频转换。
在倍频器中，输入信号经过倍频器后，其频率会成倍增加，从而实现倍频的效果。
倍频原理的工作过程中，需要注意信号的失真和杂散问题，因此在设计和应用过程中需要综合考虑各种因素，以确保输出信号的质量和稳定性。
倍频原理的发展趋势。
随着通信、雷达、医学成像等领域的不断发展，倍频技术也在不断地得到改进和应用。
未来，倍频原理将更加广泛地应用于5G通信、毫米波雷达、超声医学成像等新兴领域。
同时，倍频原理的研究和应用也将更加注重器件的小型化、集成化和低功耗化，以适应现代电子设备对性能和体积的要求。
结语。
通过本文的介绍，相信读者对倍频原理有了更深入的了解。
倍频原理作为一种重要的信号处理技术，在通信、雷达、医学成像等领域有着广泛的应用前景。
锁相环-倍频使用Microsoft-Word-文档
3.5倍频电路相位－时间法的思想是将相位量转换为数字脉冲量，然后对数字脉冲进行测量而得到相位差值。
转换原理如下：两被测信号的相位差可表示为 ： T/T360∆=∆Φ（1）其中 ∆Φ为相位差，T ∆为相位差时间，T 为被测信号周期 数字测量时的表达式：)/f 360f N /T 360N m c （==∆Φτ（2）其中τ为计数脉冲周期，m f 为其频率，c f为被测信号频率，N 为计数值显然这个表达式包括乘法和除法，计算烦琐，利用单片机处理，固然可行，但是仔细观察式 ( 2 ) 就可发现，倘若分子部分360τ 与分母部分 T 可以消去，即1/T 360=τ 则 N=∆Φ， 也就是说计数器的值 N 即是相位差∆Φ ，这个假设成立的条件是T360=τ，用频率表示为cm1/f 360/f=，cm 360ff = ，即计数脉冲的频率为被测信号频率的360倍时，计数器的值就表示了相位差，显然此时测量的精度为1°。
若要使测量精度达到1°，仍然从相位差表达式出发，将相位差表达式进行变形 ：)/f 360f N m c （⨯=∆Φ(3)当cm 360ff = 时，计数器的值 N 除以10即为相位差值，则测量精度提高到1°。
基于相位－时间法原理的测量仪的原理框图如图1-3所示。
基准信号(电压信号)fr 经放大整形后加到锁相环的输入端，在锁相环的反馈环路中设置一个N=360的分频器，使锁相环的输出信号频率为360fr ，但相位与fr 相同，这个输出信号被用作计数器的计数时钟。
原理图如下：A计数为实现计数功能，本文提出三个方案。
方案一：用软件对大量的波形数据进行处理才能达到较高的精度，且采集时间间隔难以精确控制，如果要准确地捕捉到信号的极值，则要求每个信号周期内有足够多的采样点对波形进行细分。
因此，此方法主要适用于精度要求不是很高的情况，或者用于数字存储示波器中。
方案二：相位－电压法则是基于RC 电路的积分和ICL7136芯片的显示校正网络来实现相位差的测量和显示，其测量精度和稳定度都不够高。
倍频实现原理
倍频实现原理
倍频实现原理是指在电子设备中通过对时钟信号进行倍频操作，实现对处理器等器件工作频率的提高的技术。
其实现原理主要包括以下几个方面：
1. 时钟信号的生成：时钟信号是在主板上由晶振等元器件产生的，其频率一般为几十兆赫至几百兆赫。
时钟信号是整个电子设备各个器件同步工作的基础。
2. 倍频电路的设计：倍频电路一般由锁相环、分频器、乘法器等元器件组成。
其功能是将输入的时钟信号进行倍频操作，从而实现对器件工作频率的提高。
3. 倍频倍数的设置：倍频操作的倍数决定了器件的工作频率，一般可以通过BIOS设置或者调节主板上的倍频开关来实现。
不同型号的器件支持的最大倍频数不同，需要根据具体情况进行设置。
4. 倍频时的稳定性：由于倍频操作会带来较高的工作频率，容易引起电子设备的稳定性问题。
针对这个问题，需要在倍频电路的设计和器件的选择上进行优化，同时还需要合理设置风扇和散热器等冷却系统，以保证电子设备的稳定运行。
通过以上几个方面的设计和优化，倍频实现原理可以使电子设备在不增加成本的情况下实现对器件工作频率的提高，从而提高设备的性能和响应速度。
- 1 -。
倍频系数怎么计算公式
倍频系数怎么计算公式
在物理学和工程学中，倍频系数是指在信号处理中用来描述信号频率变化的一个重要参数。
倍频系数通常用于描述信号经过倍频器后的频率变化情况，是倍频器设计和应用中的重要参考指标。
在实际应用中，计算倍频系数是非常重要的，可以帮助工程师和科研人员更好地理解和分析信号处理过程。
倍频系数的计算公式非常简单，通常使用以下公式来计算：
倍频系数 = 输出频率 / 输入频率。
其中，输出频率是指信号经过倍频器后的频率，输入频率是指信号经过倍频器前的频率。
通过这个公式，我们可以很容易地计算出信号经过倍频器后的频率变化情况，从而更好地理解信号处理过程。
在实际应用中，倍频系数的计算可以帮助工程师和科研人员更好地设计和优化倍频器系统。
通过计算倍频系数，我们可以更好地了解信号处理过程中的频率变化情况，从而更好地选择合适的倍频器参数和工作条件。
这对于提高信号处理系统的性能和效率非常重要。
除了上述的简单计算公式外，倍频系数的计算还可以根据具体的信号处理系统和倍频器类型进行更复杂的分析。
在实际应用中，我们可能会考虑到倍频器的非线性特性、频率响应特性等因素，从而得到更精确的倍频系数计算结果。
这些复杂的计算方法通常需要借助于数学模型和计算工具来实现，但基本的计算原理仍然是以倍频系数的基本定义为基础的。
在倍频器系统设计和应用中，倍频系数的计算是一个非常重要的工作。
通过计算倍频系数，我们可以更好地了解信号处理过程中的频率变化情况，从而更好地设计和优化倍频器系统。
这对于提高信号处理系统的性能和效率非常重要。
因此，我们应该重视倍频系数的计算工作，从而更好地应用倍频器技术。
倍频工作原理
倍频工作原理倍频工作原理是指通过一定的技术手段将输入信号的频率倍增，以达到提高工作效率或满足特定需求的目的。
倍频工作在许多领域中都有应用，包括无线通信、射频信号处理、电力系统等。
倍频工作的基本原理是利用非线性元件将输入信号进行频率倍增。
非线性元件是指其电压-电流特性不符合线性理论的元件。
常见的非线性元件有二极管、三极管、晶体管等。
通过合理的电路设计和控制，可以使输入信号经过非线性元件后产生倍频效应。
倍频工作的过程可以分为两个基本步骤：调制和倍频。
调制是指将输入信号调整到非线性元件的工作点，使其在非线性区工作。
倍频是指通过非线性元件的非线性特性，使输入信号的频率倍增。
具体实现倍频的方式有很多种，下面将介绍其中两种常见的实现方法。
一种常见的倍频工作原理是利用非线性元件的整流特性。
当输入信号经过非线性元件时，非线性元件将其负半周的部分截去，只保留正半周的部分。
然后通过滤波电路去除高频杂波，最后得到输入信号的倍频输出。
这种倍频工作原理在无线通信领域中得到广泛应用，可以实现无线电信号的频率调整和扩频功能。
另一种常见的倍频工作原理是利用非线性元件的调制特性。
当输入信号经过非线性元件时，非线性元件将其分解为多个频率成分。
然后通过滤波电路选择所需的频率成分，最后得到输入信号的倍频输出。
这种倍频工作原理在射频信号处理和电力系统中经常使用，可以实现频率的变换和谐波抑制等功能。
倍频工作原理的实现需要考虑许多因素，包括非线性元件的选择、电路设计的合理性、信号质量的保证等。
在实际应用中，还需要根据具体的需求和条件进行参数调整和优化。
同时，倍频工作也存在一些限制和问题，如非线性失真、杂散频率等。
因此，在设计和应用倍频工作时需要综合考虑各种因素，以达到最佳的工作效果和性能。
倍频工作原理是通过非线性元件将输入信号的频率倍增的一种技术手段。
它在无线通信、射频信号处理、电力系统等领域中有着广泛的应用。
倍频工作的实现需要合理的电路设计和参数调整，以达到最佳的工作效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倍频的三种方法
一、傅里叶法
这是一种最简单的模拟信频方式及它采用了傅里叶级数。
每一个周期性的信号能定义为一个基频及它的谐波部分的和。
如果你变换振荡器的正弦波输出为方波，那么你能用下面的关系式：
下一步你必须选择这正确的次谐波。
你用一个带通滤波器去衰减其它部分来选择要的部分
注意：此法仅适用于低频。
二、锁相环法
这是一种最简单的倍频方法。
在这个方法中，输出频率不是直接是基准频率的倍频，但出
于一个电压控制的独立的振荡器，它是通过一个相位比较器与基准频率同步。
要被比较的频率是除以倍频因子n。
由于频率分割，压控振荡器（VCO）必须产生乘以n的倍频。
分割后进入反馈回路，使在比较器输入端有相同的频率。
注意：在大的频率范围内容易实现。
由于反馈回路及比较器的延迟引起抖动差一些。
.
三、参量法
Fordahl 开发了一个新的倍频模拟方法，该方法采用了基于在半导体之间给出的参数转移实
现乘法功能的硬件，在其输出端具有一个次谐波衰减可选择的倍频系数。
一个输出带通滤波器加以改善次谐波的衰减。
由于模拟倍频类型，其频率n×Fref 的频谱纯度改善了，并且相位噪声及抖动降低了。
1、注意：在低频及高频时都能很好工作。
