实验三 三相异步电动机空载、短路及负载实验
3)合上校正过的直流电机的励磁电源,调节励磁电流至校正值( 50mA或100mA)并保持不变。
4)调节负载电阻RL(注:先调节1800Ω电阻,调至零值后用导线短接再调节450Ω电阻),使异步电动机的定子电流逐渐上升,直至电流上升到1.25倍额定电流。
3)保持电动机在额定电压下空载运行数分钟,使机械损耗达到稳定后再进行试验。
图4-1三相鼠笼式异步电动机试验接线图
4)调节电压由1.2倍额定电压开始逐渐降低电压,直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。
5)在测取空载实验数据时,在额定电压附近多测几点,共取数据7~9组记录于表4-1中。
2、短路实验。
3、负载实验。
四、实验方法
1、实验设备
序号
型号
名称
数量
1
DD03
导轨、测速发电机及转速表
1件
2
DJ23
校正过的直流电机
1件
3
DJ16
三相鼠笼异步电动机
1件
4
D33
交流电压表
1件
5
D32
交流电流表
1件
6
D34-3
单三相智能功率、功率因数表
1件
7
D31
直流电压、毫安、安培表
1件
8
D42
三相可调电阻器
1件
9
D51
波形测试及开关板
1件
2、屏上挂件排列顺序
D33、D32、D34-3、D31、D42、D51
三相鼠笼式异步电机的组件编号为DJ16。
3、空载实验
1)按图4-1接线。电机绕组为Δ接法(UN=220V),直接与测速发电机同轴联接,负载电机DJ23不接。
三相风机电机电流计算公式
三相风机电机电流计算公式在工业生产中,三相电机广泛应用于各种场合,其中包括风机。
风机电机的电流计算是电气工程中的基本问题之一。
正确计算电机电流对于电气系统的设计和运行至关重要。
本文将介绍三相风机电机电流的计算公式和相关知识。
首先,我们需要了解一些基本概念。
在三相电路中,电流的计算需要考虑到电压、功率因数、效率等因素。
三相电机的电流计算公式可以根据其功率和电压来推导。
三相电机的电流计算公式如下:I = P / (sqrt(3) V cos(φ) η)。
其中,I表示电流,P表示功率,V表示电压,φ表示功率因数,η表示效率。
在这个公式中,sqrt(3)表示3的平方根,cos(φ)表示功率因数,η表示效率。
功率因数是指电机的有功功率与视在功率之比,通常用cos(φ)来表示。
效率是指电机的输出功率与输入功率之比,通常用η来表示。
需要注意的是,这个公式是理想情况下的计算公式,实际情况中可能会受到各种因素的影响。
例如,电机的负载情况、温度、湿度等都会对电流产生影响。
因此,在实际应用中,需要根据具体情况进行修正和调整。
在实际应用中,我们通常会根据电机的额定功率和额定电压来计算电流。
首先,我们需要确定电机的额定功率和额定电压,然后根据上述公式进行计算。
例如,如果一个三相风机电机的额定功率为10kW,额定电压为380V,功率因数为0.8,效率为0.85,那么根据上述公式,可以计算出其电流为:I = 10000 / (sqrt(3) 380 0.8 0.85) ≈ 17.5A。
这样,我们就可以得到该风机电机的电流值。
除了上述公式外,还有一些其他方法可以用来计算三相风机电机的电流。
例如,可以利用电机的额定电流来计算实际电流,或者通过测量电机的电压和功率因数来计算电流。
不同的方法适用于不同的情况,需要根据具体情况进行选择。
总之,三相风机电机的电流计算是电气工程中的重要问题。
正确的电流计算可以帮助我们合理设计电气系统,保证电机的安全稳定运行。
电动机额定空载电流计算
电动机额定空载电流计算1. 引言1.1 引言简介电动机额定空载电流是指在额定电压下,电动机在空载情况下所消耗的电流。
正常情况下,电动机的额定空载电流应该明显低于额定电流,如果额定空载电流过高,将会导致电动机过载运行,影响电动机的寿命和性能。
电动机额定空载电流的计算方法通常是通过电动机的参数和公式来推导得出。
通常情况下,额定空载电流等于电动机额定功率除以电动机额定电压乘以一个修正系数,这个修正系数考虑了电动机的功率因数和效率等因素。
影响电动机额定空载电流的因素有很多,包括电动机的设计结构、材料、散热系统等。
不同型号和规格的电动机额定空载电流也会有所不同。
额定空载电流与额定电流之间有一定的关系,通常额定空载电流应该明显低于额定电流,以确保电动机在正常工作条件下能够稳定运行。
正确计算和理解电动机额定空载电流对于保障电动机的正常运行具有重要的意义。
在实际工程应用中,需要根据具体情况调整计算参数,以确保电动机能够稳定高效地工作。
2. 正文2.1 电动机额定空载电流的定义电动机额定空载电流是指在额定电压下,电动机在无负载情况下运行时的电流值。
通常情况下,电动机在额定电压下运行时会有一定的空载电流,这是因为电动机内部的电磁线圈会受到电压作用而产生电流,但由于没有负载阻力,这个电流值相对较小。
空载电流是电动机正常运行的基础,通过测量空载电流可以了解电动机的运行状态和参数是否正常,同时也能预测电动机可能的故障。
在实际应用中,电动机额定空载电流是通过实验测定获得的。
通常是在电动机各个端子之间接入电流表,并在没有任何负载的情况下记录电流值。
通过多次实验求得的平均值即为电动机的额定空载电流。
电动机的额定空载电流与其额定功率和电压有着密切的关系。
一般情况下,额定功率越大的电动机其额定空载电流也会相对较大;额定电压的变化也会直接影响空载电流的数值。
因此在实际运行中,需要根据电动机的具体参数来计算和监测额定空载电流的数值,以确保电动机的正常运行和安全性。

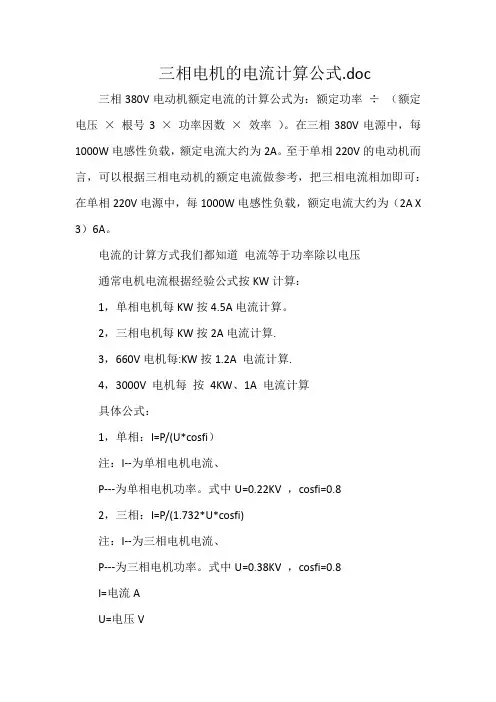

三相电机的电流计算公式.doc
