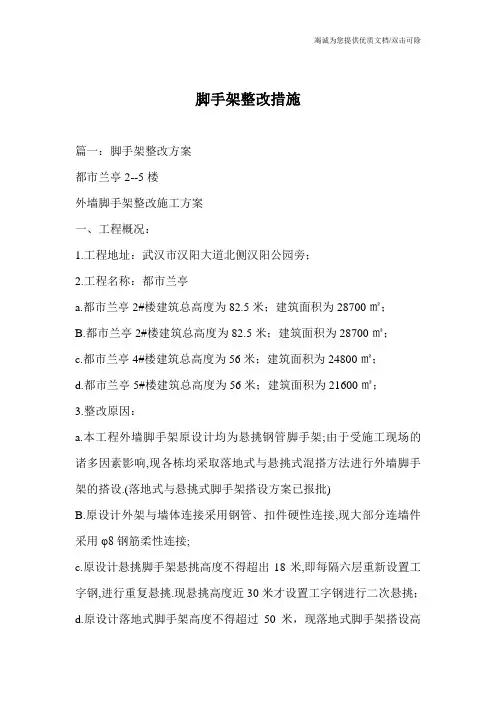

都市兰亭2#--5#楼

外墙脚手架整改施工方案

一、工程概况：

1.工程地址：武汉市汉阳大道北侧汉阳公园旁；

2.工程名称：都市兰亭

A. 都市兰亭2#楼建筑总高度为82.5米；建筑面积为28700㎡；

B. 都市兰亭2#楼建筑总高度为82.5米；建筑面积为28700㎡；

C. 都市兰亭4#楼建筑总高度为56米；建筑面积为24800㎡；

D. 都市兰亭5#楼建筑总高度为56米；建筑面积为21600㎡；

3. 整改原因：

A. 本工程外墙脚手架原设计均为悬挑钢管脚手架;由于受施工现场的诸多因素影响,现各栋均采取落地式与悬挑式混搭方法进行外墙脚手架的搭设.(落地式与悬挑式脚手架搭设方案已报批)

B. 原设计外架与墙体连接采用钢管、扣件硬性连接,现大部分连墙件采

用φ8钢筋柔性连接;

C. 原设计悬挑脚手架悬挑高度不得超出18米,即每隔六层重新设置工字

钢,进行重复悬挑.现悬挑高度近30米才设置工字钢进行二次悬挑；

D. 原设计落地式脚手架高度不得超过50米，现落地式脚手架搭设高度

达到58米。

4. 整改措施：

A. 保存原设置所有的连墙件，严格按二步三跨一个点进行重新补设钢管、扣件硬性连墙件；并在后续施工中严禁柔性连接；

B. 落地式脚手架沿架体水平方向底部的内、外立杆上重新加设一道扫地杆，并设置枕木枕垫。枕木长度不得少于0.9米。以增强架体的整体承受能力。

C：4#、5#楼落地式脚手架自底层开始内、外每根立杆重新附加一根钢管沿架体垂直方向搭设至5层。并与原脚手架连成整体受力。

D. 落地式脚手架自4层开始沿建筑物垂直方向，每隔4层满设φ16钢丝绳与结构进行吊拉；

φ16钢丝绳设置方法：架体的每根内、外立杆与大横杆交扣处，沿架体立杆水平方向满设φ16钢丝绳与结构主体进行吊拉；

E. 悬挑脚手架整改措施：自地面至悬挑工字钢底部，重新搭设双排落地脚手架，内外立杆顶端抵住悬挑工字钢底部与悬挑架体连成整体，并在悬挑工字钢底部沿水平方向满设一道大横杆托住悬挑工字钢。

架体底部先进行基层夯实，上浇筑150mm厚C10素混凝土，架体内外立杆底部垫面积不得小于0.3㎡木板垫。

保存原设置所有的连墙件，严格按二步三跨一个点进行重新补设钢管、扣件硬性连墙件；并在后续施工中严禁柔性连接；

悬挑式脚手架自4层开始沿建筑物垂直方向，每隔4层满设φ16钢丝绳与结构进行吊拉；

φ16钢丝绳设置方法：架体的每根内、外立杆与大横杆交扣处，沿架体立杆水平方向满设φ16钢丝绳与结构主体进行吊拉；

二、脚手架的主要配件及材料选用：

（一）扣件式钢管脚手架的主要组成构件有：16号工字钢、立柱、纵向水

平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（十字撑）、横

向支撑（横向斜拉杆）、连墙件、纵向扫地杆，底座。

（二）材料选用16号工字钢、3.5mm厚钢管、楠竹、2000目密目安全网、

密目钢板网。

三、脚手架的设计及构造：

（一）脚手架的设计

脚手架搭设分为落地式脚手架和悬挑式脚手架。

1、落地式脚手架

排距Lb选用0.8m，步距h选用1.5m，立杆纵距Lmax选用1.5m，连墙件每

二步三跨设一点，横向水平杆间距按立杆纵距1/2设置。落地式脚手架搭设前

必须将脚手架基础回填密实并在每根立杆下设置厚度不小于50mm且长度不小于2跨的垫木。立杆距结构外沿0.35m。

2、悬挑式脚手架

根据武汉现行悬挑式脚手架规范规定每次悬挑高度不能超过18m。因此高层建筑物悬挑式脚手架一般采用分段搭设。

本工程悬挑工字钢尺寸为4.5m。排距Lb选用0.8m，步距h选用1.4m，立杆纵距Lmax选用1.5m，连墙件每二步三跨设一点，横向水平杆间距按立杆纵距1/2设置。立杆距结构外沿0.35m。

（二）构造要求

1、立柱构造

立柱接头除在顶层可用搭接外，其余各接头必须采用对接扣件对接，对接、搭接应符合以下要求：

（1）立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距1/3。

（2）立柱的搭接长度不应小于1m（仅限于最上一层部位可以搭接），不少于两个旋转扣件固定。

（3）立柱顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m，设踢脚杆和栏腰杆。

2、纵向水平杆构造

（1）纵向水平杆设置在横向水平杆之下，并以直角扣件扣紧在立柱上。

（2）纵向水平杆的长度一般不宜小于3跨，并不小于6m。

（3）纵向水平杆一般宜采用对接扣件连接，也可采用搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免
