接地装置安装规范

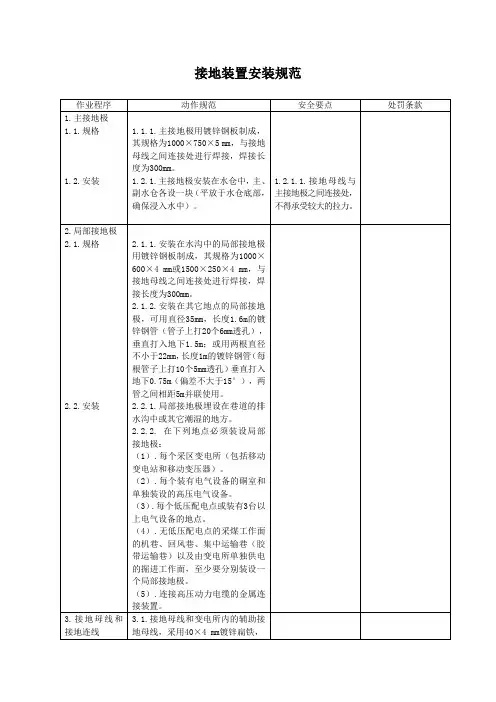

接地装置安装规范作业程序动作规范安全要点处罚条款1.主接地极1.1.规格1.2.安装1.1.1.主接地极用镀锌钢板制成，其规格为1000×750×5 mm，与接地母线之间连接处进行焊接，焊接长度为300mm。
1.2.1.主接地极安装在水仓中，主、副水仓各设一块（平放于水仓底部，确保浸入水中）。
1.2.1.1.接地母线与主接地极之间连接处，不得承受较大的拉力。
2.局部接地极2.1.规格2.2.安装2.1.1.安装在水沟中的局部接地极用镀锌钢板制成，其规格为1000×600×4 mm或1500×250×4 mm，与接地母线之间连接处进行焊接，焊接长度为300mm。
2.1.2.安装在其它地点的局部接地极，可用直径35mm，长度1.6m的镀锌钢管（管子上打20个6mm透孔），垂直打入地下1.5m；或用两根直径不小于22mm，长度1m的镀锌钢管（每根管子上打10个5mm透孔）垂直打入地下0.75m（偏差不大于15°），两管之间相距5m并联使用。
2.2.1.局部接地极埋设在巷道的排水沟中或其它潮湿的地方。
2.2.2. 在下列地点必须装设局部接地极：（1）.每个采区变电所（包括移动变电站和移动变压器）。
（2）.每个装有电气设备的硐室和单独装设的高压电气设备。
（3）.每个低压配电点或装有3台以上电气设备的地点。
（4）.无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
（5）.连接高压动力电缆的金属连接装置。
3.接地母线和接地连线3.1.接地母线和变电所内的辅助接地母线，采用40×4 mm镀锌扁铁，4.井下保护接地系统管理母线各连接处应焊接或用Ф12mm镀锌螺栓加弹垫连接。
3.2.配电点和其它机电硐室的辅助接地母线，采用Ф12.5mm镀锌钢丝绳，母线各连接处用Ф12mm镀锌螺栓加弹垫连接。
配电室接地规范要求
配电室接地规范要求篇一:配电室接地要求配电室接地要求? 明敷接地线的安装应符合下列要求:一、应便于检查。
二、敷设位置不应妨碍设备的拆卸与检修。
三、支持件间的距离，在水平直线部分宜为0.5,1.5m;垂直部分宜为1.5,3m;;转弯部分宜为0.3,0.5m。
? 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250,300mm;接地线与建筑物墙壁间的间隙宜为10,15mm。
? 明敷接地线的表面应涂以用15,100mm宽度相等的绿色和黄色相间的条纹。
在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
? 在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号，其代号为“〨”(接地))。
? 进行检修时，在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方，应引入接地干线，并应设有专供连接(转载于: 小龙文档网:配1电室接地规范要求)临时接地线使用的接线板和螺栓。
? 直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接，应采用单独的接地线。
? 高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。
配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
? 接地体(线)的连接应采用焊接，焊接必须牢固无虚焊。
接至电气设备上的接地线，应用镀锌螺栓连接;有色金属接地线不能采用焊接时，可用螺栓连接。
螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定处理。
? 接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定:一、钢为其宽度的2倍(且至少3个棱边焊接)。
二、圆钢为其直径的6倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
四、扁纳与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外。
并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
(完整版)施工用电接地的要求和规范
附件1：施工用电器具、移动电源箱、移动发电机的接地线、体（桩）及接地的要求和规范为了防止电气设备外壳意外带电时造成人员触电伤害，应将电气设备外壳与接地体良好连接，形成保护性接地。
当电气设备外壳因漏电等原因意外带电时，如果人员触及电气设备外壳，由于保护接地电阻是和人体电阻并联的，并远小于人体电阻，则可保证将通过人体的电流限制在安全的范围内，保证人员的人身安全。
参考《施工现场临时用电安全技术规范》（JGJ46-2005）5.1.1、5.1.2、5.1.9、5.1.10、5.3.2、5.3.4、9.1.3等条文的规定，以及现场实际，对施工用电器具、移动电源箱、移动发电机等的外壳接地要求如下：一、适用范围施工用电器具、移动电源箱、移动发电机等的金属外壳应接地。
二、接地线截面要求和规范（一）配电装置、电动机械的接地线（PE线）应为截面不小于2.5平方毫米的绝缘多股铜线。
手持式电动工具的接地线截面积一般不得小于相线截面1/3,且不得小于1.5平方毫米的绝缘多股铜线。
接地线（PE线）上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
（二）相线、N线、PE线的颜色标记必须符合以下规定： A、B、C相线的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。
颜色标记严禁混用和互相代用。
三、接地体（桩）要求和规范(一)自然接地体（接地桩）：施工前已埋入地中，可兼作接地体用的各种构件，如：已投运的钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。
根据现场作业环境合理选择，尽量选截面大、埋深深、方便操作的接地体。
（二）人工接地体（接地桩）1、可采用角钢、钢管或光面圆钢作为接地桩。
采用圆钢时，其直径不得小于16毫米；采用扁钢时，其厚度不得小于4毫米、截面积不得小于160平方毫米；采用钢管时，壁厚不小于3.5毫米。
不得采用螺纹钢作为接地桩；不得采用铝导体做接地体或地下接地线。
2、在接地桩的埋深要求处应有明显标示（红油漆划线、用电焊做记号等），便于判断埋深是否达到规范要求。
煤矿井下接地规范
井下电气设备接地装置管理规范一、适用范围本标准适用井下所有接地装置。
二、依据文件《煤矿安全规程》《煤矿井下保护接地装置的安装、检查、测定工作细则》《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》三、总则1、术语和定义：保护接地：把电气设备的金属外壳经导电体和大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人体的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为了防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。
主接地极：设置在井底主、副水仓或集水井内的接地极。
局部接地极：为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极。
辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。
总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。
总接地网的接地电阻：所有主接地极、局部接地极的对地电阻和总接地网接地线电阻的总和。
2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。
具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。
3、所有必须接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。
4、下列地点必须装设局部接地极：4.1 井下所有变电所（包括移动变压器和干式变压器）；4.2 每个装有电气设备的硐室和单独装设的高压电气设备；4.3 每个低压配电点（包含有馈电开关）或装有3台以上电气设备的地点；4.4 连接高压电缆的每个接线盒或高压电缆连接装置；5、所有电气设备的接地芯线，必须与设备壳体的接地点可靠连接，与接地网络连成一体，实现接地保护；橡套电缆的接地芯线，除用作监测接地回路外，不得兼作他用。
地线接地标准
地线接地标准一、目的和范围本标准规定了地线接地的目的和范围，旨在确保电气设备和人身安全。
本标准适用于各种地线接地系统的设计和施工。
二、引用标准本标准引用了以下相关标准：1. GB/T 16895.3-2008 电气装置安装工程接地装置施工及验收规范2. GB 50169-2018 电气装置安装工程电气设备交接试验标准3. GB 50217-2018 电力工程电缆设计标准三、接地装置的分类和要求1. 接地装置可分为自然接地和人工接地两类。
自然接地包括利用建筑物钢筋混凝土基础、金属管道等；人工接地包括埋设接地极、连接导体等。
2. 接地装置应满足以下要求：a) 接地电阻值应符合相关规定；b) 接地导体应采用耐腐蚀、高导电材料；c) 接地装置的连接应牢固、接触良好；d) 接地装置的设置应便于检测和维护。
四、接地装置的安装和施工1. 接地装置的安装和施工应符合相关标准和设计要求。
2. 接地装置的安装位置应考虑到地形、地质、气候等因素的影响，并应采取相应的防护措施。
3. 接地装置的施工应按照设计图纸进行，严格控制施工质量。
4. 接地装置的安装和施工完成后，应进行检测和试验，确保其符合设计要求。
五、接地装置的验收和检测1. 接地装置的验收和检测应按照相关标准和设计要求进行。
2. 验收时，应对接地装置的外观进行检查，并对其电阻值进行测量。
3. 在投入运行前，应对接地装置进行检测，并定期进行巡视和维护。
4. 在运行过程中，应对接地装置进行定期检测和试验，确保其正常运转。
5. 当发现接地装置存在异常情况时，应及时进行处理，并对其进行检测和试验，确保其符合设计要求。
静电接地设计规范标准
静电接地设计规范1 总则1．0．1 为了防止和减少静电伤害，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。
1．0．2 本规范适用于存在静电危害的新建、扩建和改建工程的静电接地设计。
1．0．3 静电接地是防止静电危害的主要措施之一。
石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施：1 改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷：2 防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷；3 选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进时行中和及消散；4 屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地；5 在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在容器内避免出现细长的导电性突出物和未接地的孤立导体等；6 改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外；7 防止人体带电。
1．0．4 静电接地设计，除应符合本规范外，尚应符合国家现地有关强制性标准规范的规定。
静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。
2 名词术语2．0．1 工业静电industrial static electricity静电是对观测者处于相对静止的电荷。
由它所引起的磁场效应较之电场效应可以忽略不计。
静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。
工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。
2．0．2 带电体electrified body正负电荷数量不相等，对外界显示电的特性的物体或系统。
2．0．3 带电区electrified area带电体上积聚静电的部位。
2．0．4 物质静电特征参数1 体积电阻率volume resistivity表征物体内导电性能的物理量。
防雷接地技术标准及规范
通信、计算机、监测监控网络机房设置防雷接地技术规范指导意见第一部分：总则第一条：本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。
第二条：通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。
第二部分：机房及设备防雷接地的技术标准和条例第三条：机房及设备防雷接地应执行下列技术标准和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD 2011-93《微波站防雷与接地设计规范》；YD 5068-98《移动通信基站防雷与接地设计规范》；YD 5078-98《通信工程电源系统防雷技术规定》；YD 过 5098-2001《通信局（站）雷电过电压保护设计规范》；GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》; 以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常运行而编制的。
第四条：所有通信、计算机、监测监控网络机房安装的防雷产品应当符合国务院气象主管机构规定的使用要求；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合相关技术标准、规范。
第五条：从事通信、计算机、监测监控网络机房防雷工程的企业，应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。
工程完工后，应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。
(完整版)机房接地规范
机房接地规范接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω我公司接地系统要求：1、计算机系统直流直接接地电阻小于4欧姆2、计算机系统直流联合接地电阻小于1欧姆3、交流工作接地系统接地电阻小于4欧姆4、计算机系统安全保护接地电阻和静电接地小于2欧姆5、防雷保护接地系统接地电阻小于2欧姆2、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。
重复接地：将零线上的多点与大地多次作金属性连接。
静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。
作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。
直流工作接地（也称逻辑接地、信号接地）：计算机以及一切微电了设备，大部分采用CMOS集成电路，工作于较低的直流电压下，为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点，将所有设备的"零"电位点接于同一接地装置，它可以稳定电路的电位，防止外来的干扰，这称为直流工作接地。
防雷接地：为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
用电设施接地安全技术规范
用电设施接地安全技术规范
电设施接地安全技术规范是为了保证电设施的安全运行而制定的一系列规范。
下面是一些常见的用电设施接地安全技术规范：
1. 用电设施的接地系统应符合相关国家和地区的电气安全规范，如国家标准 GB50057-2010《建筑物电气装置设计规范》等。
2. 用电设施的接地系统应按照设计要求进行施工，接地电阻应符合规定的要求。
一般来说，接地电阻应小于4Ω。
3. 用电设施的接地系统应定期进行检测和维护，确保接地电阻的稳定性。
一般建议每年进行一次全面检测。
4. 用电设施的接地系统应与其他设备进行良好的接地连接，确保接地系统的连续性。
接地线应使用符合相关标准的导电材料。
5. 用电设施的接地系统应有专门的接地引线，不允许借用其他设备的导线进行接地。
6. 用电设施的接地系统应与保护接地系统分开布置，确保互不干扰。
7. 高压设备的接地系统应采用独立的接地电极，不得与低压设备的接地系统共用。
8. 电气设备的金属外壳应与接地系统相连，确保人员触摸时的安全。
9. 用电设施的接地系统应进行记录和标识，方便维护和检修。
以上是一些常见的用电设施接地安全技术规范，具体的规定还需根据实际情况来确定。
在设计、施工和维护过程中，应严格按照相关规范进行操作，确保用电设施的接地安全。
避雷要求规范
避雷针及接地安装细则一、质量标准：（一）依据标准：应符合国家标准：GB50169—92《电气装置安装工程接地装置施工及验收规范》GBJ303—88《建筑电气安装工程质量检验评定标准》（二）保证项目：1、接地装置的接地电阻必须符合设计要求。
2、接至电气设备、器具可拆卸的其它非带电金属部件接地(接零）的分支线，必须直接与接地干线相连，严禁串联连接.(三）基本要求:1、接闪器、引下线、接地极产品材料规格必须符合设计规范2、避雷带引下线规格由设计规范决定,材质要求镀锌钢材，埋地连接线应不小于40×4 渡锌扁钢，并在断接卡处与引下线直接、或采用建筑物2 根及以上主筋引下，但其截面应大于100 平方毫米,电焊搭接长度为双面6 倍截面直径,引下线遇弯曲处不应做成死弯.3、避雷引下线与建筑物屋顶其它金属部份如透气管,雨水管等，互相连接。
4、所有防雷装置的各种金属件必须镀锌，镀锌层要均匀。
5、防雷接地、工作（保护）接地的镀锌扁钢塔接不得成”Ｔ"型，严禁直接对接，搭接焊接长度必须为扁钢宽度的2 倍（园钢为直径的6 倍）且不得少于三个棱边焊接，两个长边的焊缝应平整饱满,不得有咬肉、夹渣、焊瘤等现象，严禁用砂轮机打磨，焊渣应及时清除，并刷二度防锈漆（埋地刷二度沥青漆)。
6、防雷接地断接卡应为40×4 与25×4 镀锌扁钢搭接，搭接长度100mm，上下螺栓孔距端边为25mm（钻孔为φ11mm ，镀锌螺栓为M10×25mm）,镀锌垫圈、弹簧垫圈齐全.扁钢在钢管保护口的两边应点焊，管口应密封，断接卡的标高在单位工程和住宅小区中应一致,宜为距地1.5-1.8m 处，并加保护。
7、防雷接地利用主钢筋引出屋面应用同规格镀锌扁钢与避雷带焊接,利用金属钢管栏杆作避雷带的应用镀锌扁钢与主钢筋及拦杆可靠焊接，其根数,坐标位置应与设计相符,在钢管对接处应加焊扁钢跨接线，利用基础钢筋引入大地而不设接地装置的,可不设断接卡，但应有测量接地电阻的”测量点"，测量点的标高如设计无规定时，从地面至测量点中心宜为500mm 。
GB50169-92接地标准
GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。
该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。
工业机械和电气设备保护接地电路连续性试验规范.doc
工业机械和电气设备保护接地电路连续性试验规范。
GB/T24342-2009《自2010年2月1日起工业机械和电气设备保护接地电路连续性试验规范》本前言中，范围1、标准参考文件3、术语和定义4、测量电压5、试验范围6、试验方法7。
保护接地连续性试验记录附录a(资料性附录)工业机械和电气设备保护接地电路连续性试验实例和简要说明附录b(资料性附录)在使用自动断电作为保护条件进行检查之前，本标准是在GB 5226.1—2008 《机械电气安全机械电气设备第1部分：通用技术条件》的基础上制定的，是执行GB 5226.1—2008的试验方法标准之一。
本标准的附录A和B是信息附录。
本标准由中国机械工业协会提出。
本标准由国家工业机械和电气系统标准化技术委员会(SAC/TC 231)管辖。
本标准主要起草单位为:杭州机床集团有限公司、北京机床研究所、北京康帝数控技术有限公司、深圳三圣电脑有限公司、九川(集团)浙江科技有限公司本标准主要起草人是:、黄祖光、阮志斌、刘、陈建国、赵冠宏、曾阳。
工业机电设备保护接地电路连续性试验规范1范围本标准规定了工业机电、电子设备和系统保护接地电路连续性试验范围、试验方法和试验记录等要求。
本标准适用于工业机械、电气和电子设备及系统的保护接地电路的连续性试验。
2规范性参考文件下列文件中的条款通过引用本标准而成为本标准的条款。
对于注明日期的参考文件，其所有后续修订(不包括勘误)或修订版均不适用于本标准。
但是，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
对于未注明日期的参考文件，最新版本适用于本标准。
GB 5226.1—2008机电安全机电设备第1部分:通用技术条件(IEC 60204-通用技术条件)是GB 5226.1—2008的试验方法标准之一。
本标准的附录A和B是信息附录。
本标准由中国机械工业协会提出。
本标准由国家工业机械和电气系统标准化技术委员会(SAC/TC 231)管辖。
接地规范_??????
第一章总则第1．0．1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1．0．2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1．0．3条接地装置的安装应按已批准的设计进行施工。
第1．0．4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1．0．5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1．0．6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1．0．7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2．1．1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2．1．2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳。
[整理]防静电接地规范要求共9页文档
![[整理]防静电接地规范要求共9页文档](https://img.taocdn.com/s3/m/e76f90d2172ded630b1cb6e4.png)
要想防静电，大楼得有从地下单独引出的地线（问大楼物管）没有就得自己做。
要求不高，可以接水管或裸露的钢筋上不能与防雷接地（反倒引来雷电）连用测接地电阻用专用的表面电阻测试仪就可以了1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。
2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。
3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。
4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1MΩ。
5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。
6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。
7、进入工作区的人员必须穿防静电工作鞋。
穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。
8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和支杆。
9、对传送带表面可使用离子风静电消除器。
10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。
11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。
静电控制可以参考以下资料：（1）控制静电生成环境：a. 湿度控制。
在不致导致器材或产品腐蚀生锈或其它危害的前提下，尽量加大湿度；b. 温度控制。
在可能条件下尽量降低温度，包括环境温度和物体接触温度；c. 尘埃控制。
此为防止附着（吸附）带电的重要措施；d. 地板、桌椅面料和工作台垫应由防静电材料制成，并正确接地；e. 静电敏感产品的运送传递和存储及包装与拆包装应采取静电防护措施；f. 喷射、流动、运送、缠绕和分离速度应予以控制，在液体、粉体等材料的输送管道中使用缓和器。
电焊机接地线安装规范
电焊机接地线安装规范电焊机接地线安装规范电焊机接地线安装规范2古汉山矿机电运输科3电焊机接地线安装规范一、适用范围本规范适用于古汉山矿所有使用的电焊机。
二、编制依据标准《煤矿安全规程》（2010）《电力设备接地设计技术规程》（1976）《GB9448-88 焊接与切割安全》（1988）三、总则1、所有电焊机都必须使用合格的接地线。
2、电焊机接地线采用截面不低于25mm2的绝缘铜线制作。
3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。
4、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构及轨道上。
四、接地线制作安装技术标准1、固定地点使用的电焊机(1)接地线一端连接在电焊机外壳的接地螺栓上，另一端连接在接地母线上，当安放电焊机的地点没有装设接地母线时，也可将接地线接到独立接地系统的接地端子上。
(2)必须经常检查接地装置各连接部位的紧固情况，并定期检测接地系统的电气性能，接地电阻值不得大于2Ω。
(3)当有多台电焊机在同一作业场所使用时，各台电焊机的接地线必须并联接在接地母线或独立接地端子上，严禁串接。
(4)接地线的装设必须与附近的防雷接地网有足够的安全距离，防止因雷电反击或雷电感应作用对电焊机或人员造成伤害。
2、非固定地点使用的电焊机(1)非固定地点使用的电焊机必须采用独立接地系统的接地端子，接地端子连接在接地线上，连接紧固、无锈蚀。
(2)接地端子必须装设在导电性良好的地点，电焊机使用前必须检测接地系统的接地电阻。
(3)当电焊机在井下使用时，接地线应装设在水沟等潮湿地点，严禁接到轨道、管线上。
财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。
电气接地的规范要求及接地的各项参数，收藏！
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
接地系统安全管理规程(四篇)
接地系统安全管理规程第一章总则第一条为了保障接地系统的安全运行，有效防止电器设备因接地故障引发的事故和损失，制定本规程。
第二条适用对象：本规程适用于一切使用电器设备的企事业单位。
电器设备包括但不限于电力设备、电气设备以及各种电器线路。
第三条接地系统安全管理的目标：确保接地系统的连续性和可靠性，安全防范接地故障引发的人身伤害和财产损失。
第四条接地系统安全管理的原则：科学合理、预防为主、综合管理。
第五条接地系统安全管理的责任：企事业单位负责人为接地系统安全工作的最高责任人，各级管理人员负有全面负责、细致落实、保证实效的责任。
第六条接地系统安全管理的要求：遵守相关法律法规，建立健全接地系统安全管理制度，加强对接地系统的监督和检查，及时排除隐患，提高接地系统安全管理水平。
第二章接地系统的基本要求第七条接地系统的设计必须符合国家标准和规范，并由专业设计人员进行设计。
第八条接地系统应具备连续性和可靠性，能够满足电流回流、保护人身安全和设备正常运行的要求。
第九条接地系统应根据电器设备的特点和使用环境进行合理的选择和配置。
第十条接地系统的接地电阻值应符合国家规定的标准，确保接地系统的良好接地效果。
第十一条接地系统应定期进行检测和维护，确保其正常运行。
检测结果应记录并妥善保存，以备日后查阅和追溯。
第十二条接地系统的维修工作必须由专业人员进行，维修计划应定期制定并及时执行。
第十三条接地系统应建立完善的备份机制，确保接地失败时能够顺利切换到备用接地系统。
第十四条接地系统应有明确的管理责任人，负责接地系统的日常管理和应急处理工作。
第三章接地系统安全管理措施第十五条建立健全接地系统安全管理制度，明确各级责任和权限，落实相应的岗位职责。
第十六条编制接地系统的运行维护方案，明确维护周期和维护内容，确保维护工作按照计划进行。
第十七条加强对接地系统的监督和检查，定期开展接地系统的检测和评估，及时发现和排除隐患。
第十八条对接地系统的改造和扩建项目，必须经过专业评估和设计，落实相应的施工方案和安全措施。
用电设施接地安全技术规
用电设施接地安全技术规
电气设施的接地安全技术规范主要是为了确保电气设施的正常运行，保护人身安全和财产安全。
下面是一些常见的用电设施接地安全技术规范：
1. 接地系统设计：接地系统的设计应符合相关标准和规范，确保接地电阻符合要求。
一般来说，建筑物的接地电阻应小于或等于10欧姆。
2. 设备接地：电气设备的金属外壳必须与接地系统连接，确保设备故障时能够迅速导流，防止电击事故的发生。
3. 接地引线：接地引线应采用导电性能好的材料制作，断面积足够大，且长度尽量短，以降低接地电阻。
4. 接地电阻测量：接地电阻应定期进行测量，并记录在案，以确保接地系统的正常运行。
5. 接地系统的维护：接地系统应定期检查，确保接地电阻不超过规定范围。
如有接地电阻过大或损坏的情况，应及时修复或更换。
6. 接地系统的保护：接地系统应设置过流保护和漏电保护装置，以防止接地电流超过安全范围或漏电引起电击事故。
7. 高压设备的接地：高压设备的接地应符合相关规范，确保人员在操作高压设备时的安全。
8. 防雷接地：电气设施应设置合适的防雷接地装置，以保护电气设备和人身安全。
总之，用电设施接地安全技术规范是确保电气设施正常运行和人身安全的重要保障，需要严格遵守和执行相关规定，并定期进行检查和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【最新整理，下载后即可编辑】
设备接地线的压接标准
一、概述
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
电气设备接地的目的主要是保护人身和设备的安全，所有电气设备应按规定进行可靠接地。
二、接地的分类
（一）按接地的作用分有保护接地和工作接地和工作接地两种。
为了保证人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式称为保护接地。
当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。
（二）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。
三、接地电阻
（一）应接地的电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分：
1、电气设备和接地线的接触电阻。
2、接地线本身的电阻。
3、接地体本身的电阻。
4、接地体和大地的接触电阻。
5、大地的电阻。
（二）不同的电气设备对接地电阻有不同的要求：
1、大接地短路电流系统R≤0.5W。
2、容量在100kVA以上的变压器或发电机R≤4W。
3、阀型避雷器R≤5W。
4、独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10W。
5、低压线路金属杆、水泥杆及烟囱的接地R≤30W。
四、装设接地装置的要求
（一）接地线一般用40mm×4mm的镀锌扁钢。
（二）接地体用镀锌钢管或角钢。
钢管直径为50mm，管壁厚不小于3.5mm，长度2～3m。
角钢以50mm×50mm×5mm为宜。
（三）接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角
钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3～5m
（四）接地体距建筑物的距离在1.5m以上，与独立的避雷针接地
体的距离大于3m。
（五）接地线与接地体的联接应使用搭接焊。
五、降低土壤电阻率的方法
在接地装置安装前应了解接地体周围土壤的电阻率，如过高则采取必要措施，确保接地电阻值合格。
（一）改变接地体周围的土壤结构。
在接地体周围的土壤2～3m 范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的1/5～1/10。
（二）用食盐、木炭降低土壤电阻率。
用食盐、木炭分层夯实。
木炭和细掺匀为一层，约10～15cm厚，再铺2～3cm的食盐，共5～8层。
铺好后打入接地体。
此法可使电阻率降至原来的1/3～1/5。
但食盐日久会随流水流失，一般超过两年就要补充一次。
（三）用长效化学降阻剂。
法可使土壤电阻率降至原来的40%。
六、用长效化学降阻剂
电气设备的接地电阻应在每年的春、秋两季雨水较少时各测试一次，确保接地合格。
一般采用专门仪表（如ZC-8接地电阻测试仪）测试，也可采用电流表-电压表法测试。
另外检查的内容有：
（一）联接螺栓是否松动、锈蚀。
（二）地面以下的接地线、接地体的腐蚀情况，是否脱焊。
（三）地面的接地线有无损伤、断裂、腐蚀
七、电气装置的下列部分均应接地：
（一）变压器、油开关、35PT、35CT、所用变、刀构架等金属底
座和外壳。
（二）控制保护用二次线等及外壳等可靠接地。
（三）控制设备的金属外壳。
