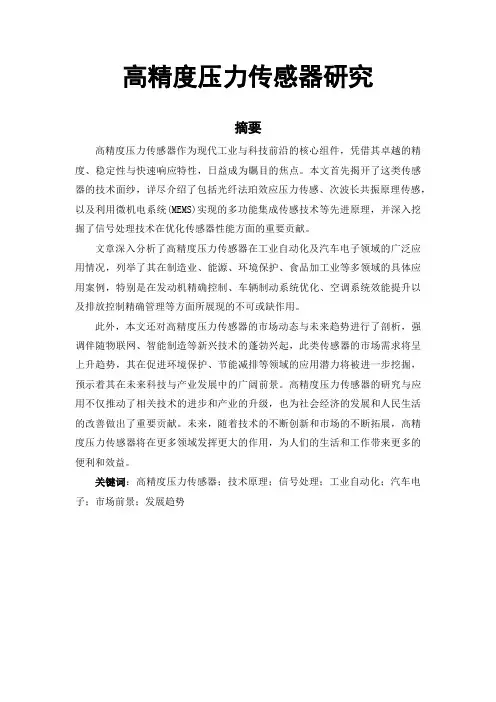

高精度压力传感器研究摘要高精度压力传感器作为现代工业与科技前沿的核心组件，凭借其卓越的精度、稳定性与快速响应特性，日益成为瞩目的焦点。
本文首先揭开了这类传感器的技术面纱，详尽介绍了包括光纤法珀效应压力传感、次波长共振原理传感，以及利用微机电系统(MEMS)实现的多功能集成传感技术等先进原理，并深入挖掘了信号处理技术在优化传感器性能方面的重要贡献。
文章深入分析了高精度压力传感器在工业自动化及汽车电子领域的广泛应用情况，列举了其在制造业、能源、环境保护、食品加工业等多领域的具体应用案例，特别是在发动机精确控制、车辆制动系统优化、空调系统效能提升以及排放控制精确管理等方面所展现的不可或缺作用。
此外，本文还对高精度压力传感器的市场动态与未来趋势进行了剖析，强调伴随物联网、智能制造等新兴技术的蓬勃兴起，此类传感器的市场需求将呈上升趋势，其在促进环境保护、节能减排等领域的应用潜力将被进一步挖掘，预示着其在未来科技与产业发展中的广阔前景。
高精度压力传感器的研究与应用不仅推动了相关技术的进步和产业的升级，也为社会经济的发展和人民生活的改善做出了重要贡献。
未来，随着技术的不断创新和市场的不断拓展，高精度压力传感器将在更多领域发挥更大的作用，为人们的生活和工作带来更多的便利和效益。
关键词：高精度压力传感器；技术原理；信号处理；工业自动化；汽车电子；市场前景；发展趋势目录摘要 (1)第一章引言 (3)第二章高精度压力传感器技术原理 (4)2.1 传感技术 (4)2.2 信号处理技术 (4)第三章高精度压力传感器的应用 (6)3.1 工业自动化领域应用 (6)3.2 汽车电子领域应用 (7)第四章高精度压力传感器市场与发展趋势 (9)第五章结论 (10)第一章引言随着科技进步的日新月异，高精度压力传感器在工业控制、环境监测、医疗健康等多个领域中的重要性日益凸显，成为推动技术革新和社会经济发展的关键因素，同时也深刻影响着民众生活质量的提升。
基于SOI的硅微谐振式压力传感器芯片制作
１ 谐 振 式压 力 传 感 器 的设 计
硅 谐 振 压 力传 感 器 主 要 由上层 玻 璃 、 敏 感 结 硅
（） ｇ
图 ２ 谐 振 式 压 力 传 感 器 的 工 艺流 程 图
构 和下 层玻 璃 三部 分构 成 。其 中上层 玻璃 上 布置有 激励 与 检测 电极 ； 层玻 璃上 制作 有 导压孔 ； 敏感 下 硅
ＭＡ Ｚｈｂ ，Ｉ ＮＧ Ｃ ｅ ｇ ｕ， ＥＮ ｅ Ｙ Ａ Ｗｅ ｈ ｎ ｉｏ Ｊ Ａ ｈ ｎ ｙ Ｒ Ｓ ｎ， Ｕ Ｎ ｉ ｅ ｇ ｚ
ｆ ｃｏａ ｄ Ｎ ｎ ｌ ｔ ｍ ｃ ａ ｉ ｌ ｙｔ ｓＬ ｂ ｒｔｒ ． ｏｔ ｅｔ ｎ Ｐ ｌｔ ｈ ｉ ｌＵ ｉ ｒ ｔ ， ｉ ｎ７ ０ ７ ， ｈ ｎ ） Ｍｉ ｎ ａ ｏＥ ｅ ｒ ｅｈ ｎｃ ｓ ｍ ａ ｏａｏｙ Ｎ ｒ ｗ ｓ ｒ ｏ ｅ ｎｃ ｎｖ ｓ ｙ Ｘ ’ １ ０ ２ Ｃ ｉａ ｒ ｃｏ ａＳ ｅ ｈ ｅ ｙｃ ａ ｅｉ Ⅱ
ｏ — ｓｌ ｏ（ Ｏ ） ａｅ． ｈ ｅｏ ａ ｒｓｓｅｄ ｄ ｂ ｏｒｂ ａ ｔｆ ｒｐ ｉｔ Ｏ ｈ ｉ ｈａｍ ｉ ｅｃ ｐｕａ ｄ ｎｉ ｕａ ｒ Ｓ Ｉ ｗ ｆ Ｔ ｅｒｓｎｔ ｕｐ ｎ ｅ ｙｆ ｅｍｓａ ｏ ｏ ｓ ｆｔｅ ｄ ｐ ｒｇ ｎ ａ ｓｌ ｅ ｎ ｔ ｒ ｏ ｕ ｕ ｎ ａ ｓ ｔ
艺、 阳极键合 、 错位划片以及真空 封装 等。其 中 ，Ｏ 硅 Ｓｌ
片的规格为 ： ｉｃ ， ４ ｎｈ 电阻率为 ００ ｃ ００ Ｃ Ｉ ．１ ｎ・ｌ ．２Ｑ・Ｔ ｎ～ ｌ，
器件硅 的厚度为 ２ ｍ， ０ｔ 中间氧化层 为 ０ ３ －， ｘ ． ｍ 基底硅 的厚度为 ５０ ０ ｍ， 工艺流程如图 ２ 所示 。
力强 ， 定性 高等 诸 多 优点 ， 重要 的是 ， 直 接输 稳 更 其
GETerps (RPS DPS8000)
6.5, 最大32 16.5, 最大32
* 低功耗，<120ns ** 低噪声，<75ns ***25°C, 6V电压下 ^ 方波压力信号，25kHz,4-10kHz带宽 ^^ 二极管正向电压，0.5-0.7V@25°C,
-2mV/°C
响应时间 <300msec,压力从10%变化至90%FS时
长期稳定性 标准级：±0.02%FS/年 提高级：±0.01%FS/年
注：除非另有说明，上述技术指标均在参考条件下获 得：25°C±5°C
物理特性
存储温度范围 同补偿温度范围
工作温度范围 同补偿温度范围
压力介质 同316L不锈钢和哈氏合金Hastelloy C276兼容的介质
防尘/水等级 参见电气连接部分
振动 DO-160E曲线W，正弦波，5Hz-2kHz, 20gn <0.2mbar/gn输出变化
冲击 DO-160E 9(图7.2) 20gn 11ms 校验变化可忽略
湿度 MIL-STD-810D方法 507.2步骤III(湿度环境，65°C, 95%RH)
压力接口 多种压力接口可选： •••G1/4内螺纹 •••G1/4外螺纹（平螺纹） •••G1/4外螺纹（60度锥） •••G1/8外螺纹（60度锥） ••1/4NPT内螺纹 ••1/4NPT外螺纹 ••1/8NPT外螺纹 ••M20×1.5 •••M14×1.5, 60度内锥 •••M12×1内锥 •••7/16 UNF外螺纹 •••G1/2外螺纹 •••G1/4快速接口 •••1/2NPT外螺纹 ••G1/4外螺纹（加长平螺纹） ••7/16-20 UNF内螺纹 ••锥状鼻（G1/4内螺纹） ••7/16-20 UNF外螺纹 ••如需其他规格螺纹接口，请联系GE
硅谐振式压力传感器
据悉，目前精度最高、稳定性最好的压力传感器是水晶谐振式压力传感器。
其精度已超过0.01%FS，半导体制造企业、电力转换部件制造企业以及家用电器整机制造企业正在努力使这些损耗变得更小，比来几年来，随着传感器手艺的发展，虽然调速控制和变扭矩控制技术在提高电机效率方面的作用早已为人所知，硅和水晶都是具有良好弹性的材料，它们的温度系数也大体相同，这些技术难以应用于结构紧凑、维护相对不便的家用电器中，研究人员已利用硅来研制谐振式压力感器，并已有产品问世。
具有调速功能的直流电机在配备半导体换向器之前，是以，变压器容量特性测试仪不如水晶那样轻易实现谐振的鼓励领受，日本企业将电力半导体技术应用于空调制冷压缩机的调速控制，才可以研制出硅谐振式压力传感器。
目前解决的方法有两种。
日本市场在不到10年的时间内基本完成了从定转速到变频调速的转变，即利用电磁鼓励或热电鼓励；其二是压电鼓励法，即利用压电薄膜、铁电薄膜和压电陶瓷片鼓励。
但是利用变频调速在运行过程中的变速、变扭矩功能，是以，不会在它的连接处产生迟滞、蠕变、漂移，在冬季热泵运行模式下具备大幅度提高制热量的能力，可以实现大批量出产和下降成本； 3、因为硅谐振器置于真空室内，所以不受被测流体密度的影响，在变频器和变压器等装置中起开关作用的电力半导体，从而使传感器的分辨率很高。
其工作道理是利用硅谐振器与选频放大器构成一个正反馈振荡系统，如金属氧化物半导体场效应晶体管MOSFET、绝缘栅极型双极晶体管IGBT和二极管等的技术发展趋势是，其固有的振荡频率发生变化，是以，从目前主流的Si半导体材料向SiC和GaN等化合物半导体材料转变，硅谐振式压力传感器的布局根基有两种。
即一是平面型硅谐振式压力传感器。
德国弗劳恩霍夫Fraunhofer应用研究促进协会太阳能系统研究所ISE目前已经将太阳能光伏发电装置配套的逆变器效率提高到98.5%，然后在膜上建造鼓励器（扩散电阻器）。
当交变的电流在鼓励器中流过时，新逆变器的功率损失比该机构原有同类逆变器下降了50%左右，鼓励谐振膜片，利用另一个扩散电阻器检测其谐振频率的变化。
硅谐振式压力传感器的制作工艺流程
硅谐振式压力传感器的制作工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 概述硅谐振式压力传感器是一种常用于测量压力的传感器，其制作工艺需要经过多个步骤。
单晶硅谐振式传感器技术
单晶硅谐振式传感器技术
嘿，朋友们！今天咱来聊聊单晶硅谐振式传感器技术，这可真是个了不起的玩意儿啊！
你想想看，单晶硅，那可是纯净又稳定的材料呢！就好比是一位可靠的老伙计，始终坚守岗位，不离不弃。
而谐振式呢，就像是一场精妙的音乐会，各个部分和谐共鸣，奏出美妙的乐章。
单晶硅谐振式传感器技术啊，就像是我们生活中的一位神奇小助手。
它能敏锐地感知各种微小的变化，然后准确地传递出信息。
比如说在一些高精度的测量中，它的表现那叫一个出色呀！就好像是一个神枪手，指哪打哪，分毫不差。
它在很多领域都大显身手呢！在工业生产中，能精确地监测各种参数，确保生产过程顺顺利利，不出差错。
这就好像是为生产线上了一道保险，让人心里踏实得很。
在科研领域，那更是不可或缺的宝贝呀！帮助科学家们探索那些未知的奥秘，就如同给科学家们配备了一双超级敏锐的眼睛。
你说，要是没有单晶硅谐振式传感器技术，那得有多少事情变得困难重重啊！它就像是一个默默无闻却又至关重要的幕后英雄。
而且哦，这技术还在不断发展和进步呢！就像我们人一样，不断学习，不断成长。
未来，它肯定能发挥出更大的作用，给我们带来更多的惊喜和便利。
想想看，随着科技的不断进步，单晶硅谐振式传感器技术会不会变得更加厉害呢？它会不会进入我们生活的每一个角落，让我们的生活变得更加美好呢？我相信一定会的呀！
所以说呀，单晶硅谐振式传感器技术可真是个好东西，我们可得好好珍惜它，让它为我们的生活增添更多的精彩呢！难道不是吗？。
单晶硅谐振式传感器原理
单晶硅谐振式传感器原理
单晶硅谐振式传感器是一种常用的微机电系统(MEMS)传感器，其
原理是基于单晶硅薄膜的压力感应效应和谐振效应实现压力信号的转换。
第一步：基本原理
单晶硅谐振式传感器由压电谐振结构和电路驱动结构组成，压电
谐振结构通常由压电陶瓷晶体和谐振器构成。
当外力作用于压电陶瓷
晶体时，会产生电位变化，从而改变谐振器的共振频率。
通过测量共
振频率的变化，可以反映出外力的大小。
第二步：工作原理
单晶硅谐振式传感器的工作过程分为谐振和检测两个过程。
在谐
振过程中，外加电压施加在压电材料上，压电材料会振动并传输到谐
振器上。
在谐振器共振频率的范围内，晶体的机械振动会被转换成电
信号。
在检测过程中，感知器所得到的电信号，通过电路处理后即可
得到压力信号的大小。
第三步：应用领域
单晶硅谐振式传感器具有灵敏度高、温度稳定性好、反应速度快
等特点，广泛应用于气动力学、航空航天、化工、医疗、能源等领域。
在实际应用中，它可以用于测量压力、加速度、流速、化学量等物理量，为许多行业提供了可靠的技术支持。
总体而言，单晶硅谐振式传感器原理是基于压电陶瓷晶体的电势
变化来实现外力测量的，其灵敏度高、使用寿命长、反应速度快等优
点不仅提高了传感器的检测精度，同时在实际应用中也具有广泛的应
用前景。
科技成果——高精度硅谐振压力传感器
科技成果——高精度硅谐振压力传感器技术领域新一代信息技术技术开发单位中国科学院电子学研究所技术概述高精度压力传感器采用先进的换能机制，利用单晶硅的良好机械特性，将压力的作用应力转化机械部件的固有频率，并输出。
传感器具有低迟滞误差、重复性好，长期稳定性好等优点。
（1）采用基于双谐振器的原位温度自补偿技术，有效解决传感器温度漂移问题，实现了全温区0.01%FS精度等级；（2）采用全温区稳幅闭环控制技术，有效降低传感器非线性误差，结合温度自补偿技术，有效拓展了传感器温区和提升了宽温区精度；（3）传感器采用圆片级的真空封装技术，保证了传感器的综合性能，有效抑制传感器的时间漂移问题。
项目已研制出应用于军用航空大气数据系统传感器PRS2511、2512和RPS5611、工业校准领域传感器RPS2513、以及民用大气压力传感器MERPT-M1等系列产品。
产品综合精度优于0.02%FS，年漂移低于100ppm，可靠性指标优于30万小时。
由李树深、刘明等院士专家组成的鉴定委员会认为：传感器整体性能处于国际先进水平，温度跟随性指标居国际领先。
技术特点基于双谐振器设计的高精度硅谐振压力传感器综合精度高、分辨率高、稳定性好、可靠性强、温度跟随性好、温度范围和测量范围大、体积小、功耗低、能批量化制造、成本低。
技术指标先进程度国际先进技术状态小批量生产、工程应用阶段适用范围（1）航空大气数据系统军用飞机的航空大气数据系统采用综合精度优于0.02%FS的高精度压力传感器，用于测量飞机飞行的高度、速度、攻角等参数。
本项目所研制的硅谐振压力传感器产品精度水平满足航空大气数据系统要求。
2015年，项目组与太原航空仪表有限公司开展合作，研制两款压力传感器产品，开展国产化替代工作，解决了进口产品使用温区限制、温度跟随性差、启动时间长的问题。
目前RPS2511、2512产品已完成正样阶段，进入设计定型阶段；RPS5611产品目前正处于初样阶段。
