塑胶产品设计之《超声波线的设计》
超声波焊接塑胶件的设计
超声波焊接塑胶件的设计超聲波焊接塑膠件的設計塑膠件的設計代注塑方式能有效提供比較完美的焊接用塑膠件。
光我們決定用超聲波焊接技術完成熔合時，塑膠件的結構設計必須首先考慮如下幾點：1 焊縫的大小（即要考慮所需強度）2 是否需要水密、氣密3 是否需要完美的外觀4 避免塑膠熔化或合成物的溢出5 是否適合焊頭加工要求焊接品質可能通過下述幾方面的控制來獲得：1 材質2 塑膠件的結構3 焊接線的位置和設計4 焊接面的大小5 上下表面的位置和鬆緊度6 焊頭與塑膠件的妝觸面7 順暢的焊接路徑8 底模的支持為了獲得完美的、可重複的熔焊方式，必須遵循三個主要設計方向：1 最初接觸的兩個表面必須小，以便將所需能量集中，並儘量減少所需要的總能量（即焊接時間）來完成熔接。
2 找到適合的固定和對齊的方法，如塑膠件的接插孔、臺階或企口之類。
3 圍繞著連接介面的焊接面必須是統一而且相聯繫互緊密接觸的。
如果可能的話，接觸面儘量在同一個平面上，這樣可使能量轉換時保持一致。
下面就對塑膠件設計中的要點進行分類舉例說明：整體塑膠件的結構1.1塑膠件的結構塑膠件必須有一定的剛性及足夠的壁厚，太薄的壁厚有一定的危險性，超聲波焊接時是需要加壓的，一般氣壓為2-6kgf/cm2 。
所以塑膠件必須保證在加壓情況下基本不變形。
1.2罐狀或箱形塑膠等，在其接觸焊頭的表面會引起共振而形成一些集中的能量聚集點，從而產生燒傷、穿孔的情況（如圖1所示），在設計時可以罐狀頂部做如下考慮○1 加厚塑膠件○2 增加加強筋○3 焊頭中間位置避空1.3尖角如果一個注塑出來的零件出現應力非常集中的情況，比如尖角位元，在超聲波的作用下會產生折裂、融化。
這種情況可考慮在尖角位加R角。
如圖2所示。
1.4塑膠件的附屬物注塑件內部或外部表面附帶的突出或細小件會因超聲波振動產生影響而斷裂或脫落，例如固定梢等（如圖3所示）。
通過以下設計可盡可能減小或消除這種問題：○1 在附屬物與主體相交的地方加一個大的R角，或加加強筋。
产品超声波线设计方法及注意事项

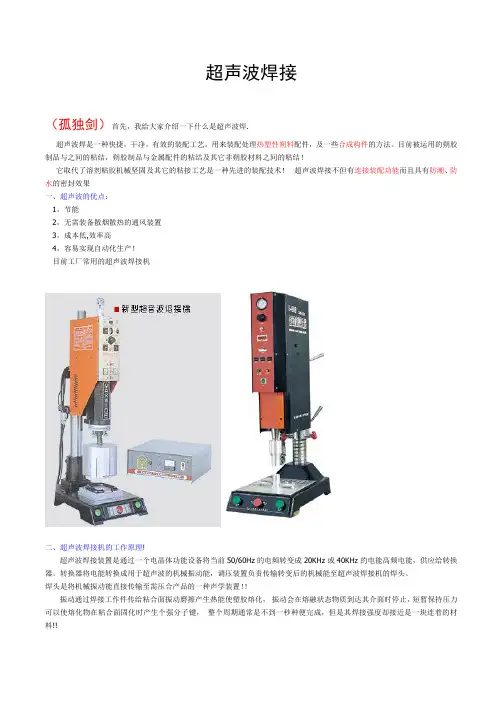

超声波焊接（孤独剑）首先，我给大家介绍一下什么是超声波焊.超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性朔料配件，及一些合成构件的方法。
目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果一、超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！目前工厂常用的超声波焊接机二、超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。
转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。
焊头是将机械振动能直接传输至需压合产品的一种声学装置！！振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!三、超声波焊接的应用领域目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！四、超声波焊接的工艺焊接：指的是广义的将两个热塑性塑料产品熔接的过程。
当超音停止振动时，固体材料熔化，完成焊接。
其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。
嵌入：将一个金属元件嵌入塑料产品的预留孔内。
具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。
这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。
超声波焊接线设计标准
超声波焊接线设计标准一、概述超声波焊接是一种高效、环保的连接工艺，广泛应用于塑料、金属、陶瓷等材料的连接。
本文旨在提供超声波焊接线设计的基本标准，帮助工程师和设计师在产品开发中更好地应用超声波焊接技术。
二、设计标准1. 材料选择：选择适合超声波焊接的材料是关键。
一般来说，高分子材料如塑料、橡胶等较易焊接，而金属、陶瓷等硬质材料则较难焊接。
2. 结构设计：超声波焊接线的结构设计应遵循简单、稳定的原则。
避免有过多的转折、弯曲等复杂结构，以减少能量的损失和焊接不良的风险。
3. 声学匹配：在超声波焊接过程中，声学匹配是影响焊接效果的重要因素。
声学匹配包括声阻抗、声速等参数的匹配，确保超声波在焊接线中传播时能量损失最小。
4. 焊接参数设置：正确设置焊接参数是保证焊接质量的关键。
包括超声波频率、振幅、功率、焊接时间等参数，应根据材料类型和厚度等因素进行合理设置。
5. 焊接质量检测：为确保焊接质量，应在生产过程中定期对焊接线进行检查和测试。
可以采用目视检查、破坏性试验等方法，以确保产品的可靠性。
6. 安全性考虑：超声波焊接过程中会产生高频振动和高温，因此设计时应考虑安全性，包括设备固定、防护措施等。
7. 生产效率：设计超声波焊接线时，应考虑生产效率。
选择合适的设备型号和配置，以提高生产效率。
8. 维护与保养：为确保超声波焊接线的长期稳定运行，应定期对设备进行维护和保养。
包括检查紧固件、更换易损件、清洁设备等。
9. 环境适应性：考虑到生产环境可能存在的温差、湿度等因素，设计时应选择适应性强、耐用的设备及部件。
10. 经济性：在满足生产需求的前提下，应考虑设备的经济性。
选择性价比高的设备型号和配置，以降低生产成本。
三、总结超声波焊接线的设计标准是确保焊接质量和生产效率的关键因素。
在设计过程中，应充分考虑材料选择、结构设计、声学匹配、焊接参数设置、质量检测、安全性、生产效率、维护保养、环境适应性和经济性等方面的要求，以确保设计的有效性。
超声波熔接塑胶件的设计及工艺详解
焊接頭的表面處理
Carbide Coating Chrome Plated Clear Anodize Hard Anodize
圓形焊接頭(Circular Horns)
1-29
方形焊接頭(Rectangular Horns)
1-30
焊接頭與橫向振動
當焊接頭的橫幅大於 3.5‘時,橫向振動就 會出現(只適用於 20kHz焊接頭)
1-48
2.1 塑膠原料與熔接的關係
2-49
塑膠原料的類別
熱固性 (Thermosetting) 熱塑性 (Thermoplastic)
非晶性塑膠原料 (Amorphous) 半晶性塑膠原料 (Semi-Crystalline)
2-50
熔接特性
熔點 熔接能量 Modulus of
改善方法 放於密封的環境 超聲波熔接前將膠件焙乾 注塑後立即超聲波熔接
2-55
混合物
混合物料的種類 玻璃纖維 炭化纖維 Talc
超聲波熔接機 振動磨擦熔接機
線性振動磨擦熔接機 循軌震動磨擦熔接機 旋轉磨擦熔接機 IR Laser 塑膠熔接機
1-03
1.2 超聲波塑膠熔接原理
1-04
熔接原理
超聲波從焊接頭放出
超聲波從焊接頭傳到 塑膠件
超聲波傳到熔接面, 份子之間因磨擦生熱, 熔接塑膠件
1-05
換能器表面振幅
1.焊接頭出現裂痕 2.焊接頭縲絲鬆脫 3.焊接頭出現橫振 4.焊接頭表面刮花
1-42
如何檢查焊接頭上裂痕
檢查焊接頭縲絲周圍 檢查焊接頭長孔兩 檢查焊接頭
Node周圍
1-43
1.4 超聲波熔接機參數調校
1-44
熔接能量
塑胶制品超声波线设计手册

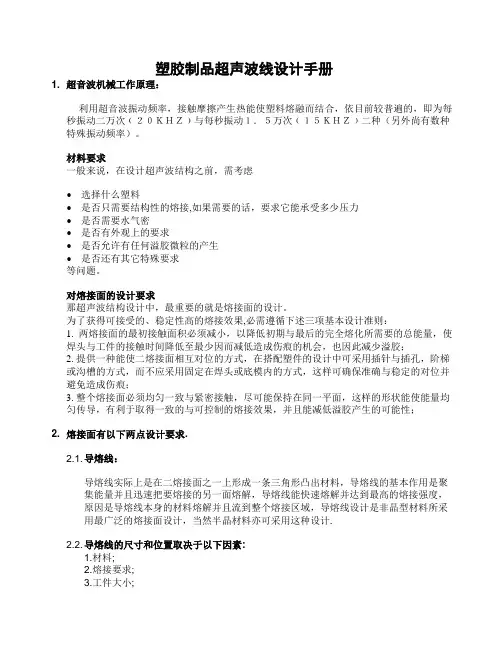

塑胶制品超声波线设计手册1. 超音波机械工作原理：利用超音波振动频率，接触摩擦产生热能使塑料熔融而结合，依目前较普遍的，即为每秒振动二万次﹙２０ＫＨＺ﹚与每秒振动１．５万次﹙１５ＫＨＺ﹚二种（另外尚有数种特殊振动频率）。
材料要求一般来说，在设计超声波结构之前，需考虑•选择什么塑料•是否只需要结构性的熔接,如果需要的话，要求它能承受多少压力•是否需要水气密•是否有外观上的要求•是否允许有任何溢胶微粒的产生•是否还有其它特殊要求等问题。
对熔接面的设计要求那超声波结构设计中，最重要的就是熔接面的设计。
为了获得可接受的、稳定性高的熔接效果,必需遵循下述三项基本设计准则：1. 两熔接面的最初接触面积必须减小，以降低初期与最后的完全熔化所需要的总能量，使焊头与工件的接触时间降低至最少因而减低造成伤痕的机会，也因此减少溢胶；2. 提供一种能使二熔接面相互对位的方式，在搭配塑件的设计中可采用插针与插孔，阶梯或沟槽的方式，而不应采用固定在焊头或底模内的方式，这样可确保准确与稳定的对位并避免造成伤痕；3. 整个熔接面必须均匀一致与紧密接触，尽可能保持在同一平面，这样的形状能使能量均匀传导，有利于取得一致的与可控制的熔接效果，并且能减低溢胶产生的可能性；2. 熔接面有以下两点设计要求.2.1. 导熔线：导熔线实际上是在二熔接面之一上形成一条三角形凸出材料，导熔线的基本作用是聚集能量并且迅速把要熔接的另一面熔解，导熔线能快速熔解并达到最高的熔接强度，原因是导熔线本身的材料熔解并且流到整个熔接区域，导熔线设计是非晶型材料所采用最广泛的熔接面设计，当然半晶材料亦可采用这种设计.2.2. 导熔线的尺寸和位置取决于以下因素:1.材料;2.熔接要求;3.工件大小;导熔线必须愈尖愈好,圆顶或扁平的导熔线将减低熔胶流动的效率,当熔接相对容易熔接的塑料(如高硬度和低熔解温度的PS),建议导熔线的高度不可低于0.25㎜,若熔接半晶型或高熔解温度之非晶型塑料(如PC),导熔线高度不可低于0.5㎜;对于采用导熔线设计的半晶型塑料(如PA),熔接强度是来自导熔线三角型的底线之宽度.顶角随壁厚而改变;原则上导熔线设置在哪一边的塑件的熔接面上是没有任何分别的.但在熔接两种不同材料的特殊情况下,一般上是将导熔线设置在熔解温度和硬度较高的那一边的工件的熔接面上;导熔线的设计要有能相互对位的功能如插针与插孔,肋状对位片,沟槽设计,或需要良好的支撑.熔接区域不可放置顶针;2.3. 下面是几种比较典型的导熔线的结构设计：2.3.1. 阶梯熔接面一阶梯熔接面设计主要用于需要精确对位与完全不可接受过熔或溢胶出现在外露表面的高质量要求上；设计注意(图1.)围绕整个工件接口之额外0.25至0.64㎜的空隙,这新增的“影线(美工线)”设计特性使熔接完毕后接口四周将出现0.25至0.64㎜之空隙.如此会产生美观的效应,因为工件与工件之间的变形不易被发觉.如果完全密合,很可能会在某些位置出现溢胶,在别的位置却出现微隙;美工线的设置使微小的变形不易被察觉.这款导熔线设计采用与平头加导熔线设计一样的基本概念(就是:材料、熔接要求、工件大小).注意这款设计的壁厚要求最小尺寸为2㎜图片附件: 1.gif (2007-4-30 14:41, 10.02 K)2.3.2. 沟槽式之熔接面设计—这种设计的主要优点是能从裹外二面防止溢胶,并且可提供对位功能.由于熔胶被封,因此提高达到水气密的机会.也由于沟槽的设计需要一定的公差配合,因此也增加成型的困难度.同时,由于熔接面积的减少,往往造成它的熔接强度比不上平头接面设计，这款导熔线设计采用与平头加导熔线设计一样的基本概念(就是:材料、熔接加工要求、工件大小).注意这款设计的壁厚要求最小尺吋为2㎜图片附件: 2.gif (2007-4-30 14:49, 13.02 K)2.3.3. 咬花面设计--此设计是专为配合导熔线设计使用,熔接面有咬花形状可改善整体熔接质量和强度,原因在于粗糙面能增进摩擦与控制熔解(图3.).通常咬花深度0.076至0.152㎜,其变化视导熔线高度而定.往往得到的优点包括强度的增进、溢胶或微粒的减少、熔接时间的减短以及振幅的减低；图片附件: 3.gif (2007-4-30 14:54, 10.42 K)2.3.4. 十字交叉熔接面设计—在塑件的二熔接面上都设计导熔线并且使它们互呈垂直交叉,使初接触面减至最低并使大量的塑料熔接以增加熔接强度(图4).这种导熔线的每一段尺寸可采取标准导熔线尺寸的60%左右.若欲取得水气密的熔接效果,建议一方的导熔线设计采用如图5.所示之连续钩齿状.同时建议导熔线的顶角角度为600而非标准型的900,同时还建议把比钩齿状设计之导熔线设置在与焊头接触边的塑件上.应注意的是,此款设计将产生大量的溢胶,因此必须考虑溢胶的问题或采用有溢料槽设计的熔接面如沟槽式的熔接面设计图片附件: 4.gif (2007-4-30 15:04, 6.42 K)图片附件: 5.gif (2007-4-30 15:04, 8.72 K)2.3.5. 垂直于墙壁的导熔线设计—用于增加抗撕裂与减少溢胶(图6),这种设计仅适用于只需要结构性的熔接而已;2.3.6. 间断的导熔线设计—可减少熔接面积因此降低能量或所需的功率层级,这种设计只能用于非水气密的结构性熔接而已(图7);图片附件: 6.gif (2007-4-30 15:12, 6.7 K)图片附件: 7.gif (2007-4-30 15:12, 7.22 K)2.3.7. 凿子型导熔线—为壁厚不及1.524㎜之工件所采用(图10.)如果在此等薄壁厚之塑件上使用标准导熔线,熔接强度将会减弱.尖刀处可采0.381至0.508㎜之高度并且采用450角.由于熔接强度取决于导熔线之宽度,当采用此款导熔线设计时必须配合使用咬花面；2.3.8. 凿子型导熔线—为壁厚不及1.524㎜之工件所采用(图8)如果在此等薄壁厚之塑件上使用标准导熔线,熔接强度将会减弱.尖刀处可采0.381至0.508㎜之高度并且采用450角.由于熔接强度取决于导熔线之宽度,当采用此款导熔线设计时必须配合使用咬花面；图片附件: 8.gif (2007-4-30 15:16, 11.17 K)2.3.9. 特殊熔接面设计—为了使较难熔接的塑料或外型不规则之塑件达到水气密熔接,可能需要使用弹性油封与旋绕道以阻隔熔胶之流动.图9.显示一种配合“O”型环的熔接面设计.有一要点应注意“O”型环在熔接完毕后只压缩10%至15%而已.柱状塑件与插孔(大头柱子熔接)亦可成功的配合“O”型环以达到水气密；图片附件: 9.gif (2007-4-30 15:22, 4.29 K)2.4. 剪切的设计注意点：2.4.1. 剪切式熔接面设计—在熔接尼龙、乙缩醛、聚乙烯、聚丙烯和热塑性聚酯这类半晶型塑料时,采用导熔线设计有时是不能达到预期效果的.这是因为这类半晶型塑料在相对很狭窄的温度变化范围内迅速从固态再变回固态.导熔线熔化时还未来得及与对面塑件熔合即开始固化,因此熔接强度只赖由三角形之宽度所提供.因此当熔接以上塑料,如果外型许可的话的建议采用剪切式熔接面设计,可达到理想的熔接效果.剪切式熔接面的熔接过程是,首先熔化开始接触的小面积材料,然后沿着壁面继续垂直向下而有控制的导引入下工件裹头去(请观看图10).这种熔接方式绝对不会让四周的空气接触到熔解区域,因此可获得高强度的结构性或水气密的熔接.由于上述原因,剪切式熔接设计特别适用于半晶型塑料材料；熔接强度与熔接面垂直向下的熔接面积有直接关系.强度可由改变熔接深度去达到个别应用的熔接要求.注意:若熔接强要求超过墙壁的接强,建议熔接深度为壁厚之1.25倍；剪切式熔接需要有坚固的侧边墙壁支撑以避免熔接时变形.下工件的四周墙壁高度必须高至接口位置,内壁必须与工件外部型体完全吻合.上工件的整体结构也应十分坚固以防止内倾变形.对于熔接部位在墙壁中央位置,可采用图11.所示的变体沟槽设计.这种设计也适用于大型塑件的熔接.建议采用单边干涉如图12.所示图片附件: 10.gif (2007-4-30 15:35, 9.95 K)图片附件: 11.gif (2007-4-30 15:35, 3.69 K)图片附件: 12.gif (2007-4-30 15:35, 5.94 K)应当注意的是如果工件最大尺吋在89㎜或更大并且复杂或者有直角的转角就不宜采用剪切式熔接设计,因为这会给上下工件之间所必须保持的成型公差带来困扰.也就是难于保持稳定的熔接效果.在这种情况下只能建议采用导熔线设计.当只需要结构性熔接而已.(即不要求强度与水气密),可采用图13.所示的间断性的垂直导熔线设计.如此可减少整个熔接面积,也因此减少所需的能量或功率.伤痕出现的机会亦可大大的减少图14提供干涉尺吋与工件尺吋公差对应于最大之工件外形尺吋图片附件: 13.gif (2007-4-30 15:40, 7.3 K)图片附件: 14.gif (2007-4-30 15:43, 4.35 K)2.5. 熔接面设计的其它考虑：1.直角转角会聚集应力.如果塑件上面有若干应力聚集点,在经过超音波机械振动后,塑件的高应力区域如转角、边沿与交界处可能出现断裂或其它的伤痕.补救的措施是尽量增加转角之圆弧度(0.508㎜).请参阅图152.塑件上的孔位或缺口像气孔类的开口会阻断焊头传送出来的超音波能量(图16).它对熔接的影响取决于塑件材料种类(尤其是半晶型塑料)和开口的大小，在缺口的正下方几乎没有办法熔接.当塑件上有缺口或有转弯形状,塑料将会阻碍能量的传导,使能量更难到达熔接面,尤其是剪切式熔接.在塑件设计过程当中应特别注意避免此类问题的发生.由于钢模设计不当造成塑件内出现气孔,这种情况也会使能量传导受阻或使塑件穿孔；3.近场与远场熔接之对比一近场熔接指的是熔接面距离焊头接触位置在6.35㎜以内;大于6.35㎜的距离则为远场熔接(图17),如上所述,因为半晶型分子结构塑料会阻碍振动能量的传导,所以难以对它们作远场熔接.至于非晶型塑料,由于分子随意排列,振动能量容易在其间传导并且衰减也很小.在低硬度塑料裹头也会发生振动能量的衰减现象.因此在设计塑料产品过程当中应考虑到是否有足够的能量传达熔接面；图片附件: 15.gif (2007-4-30 15:52, 6.02 K)图片附件: 16.gif (2007-4-30 15:52, 9.93 K)图片附件: 17.gif (2007-4-30 15:52, 13.72 K)4.塑件的分肢,柄,或其它细节—机械振动会影响塑件内外表面上的各种突出物,可能造成断裂(图18.)下列各种措施能减低或消除这种影响:․将突出物与主体连接处设计成最大的圆弧状.․利用外加手段削减连接处的扭折.․增加材料的厚度.․评估采用其它频率的超音波5.薄膜效应—一种能量聚集效应造成塑件出现烧穿现象.在平的圆形的、壁厚较薄的位置最为常见,通过采取下列一个或结合数个措施可以克服这种现象(图19)․减少熔接时间․改变振幅․采用振幅剖析․在焊头上设计节点活塞․增加壁厚․使用内部支撑肋骨․评估其它频率6.焊头接触与放置位置在塑件熔接时可扮演举足轻重的角色.一般而言,焊头的尺寸应该大到足以遮盖整个工作,因此从顶直接施压在熔接区域上,(图20.)这有利于机械振动能量的传导并可避免接触面留下伤痕.焊头或塑件的表面也可以在熔接区域凸起以增进接触的效能;如此将改善熔接效果的稳定度,注意:焊头与工件的接触面必须大于熔接区域的总面积,否则将有可能导至表面伤痕.图片附件: 18.gif (2007-4-30 16:08, 7.8 K) 图片附件: 19.gif (2007-4-30 16:08, 4.76 K) 图片附件: 20.gif (2007-4-30 16:08, 12.5 K)另：１.相同熔点的塑料材质熔接强度愈强。
浅谈超声波焊接塑料件的设计塑料件
浅谈超声波焊接塑料件的设计塑料件超声波焊接是一种常见的塑料件焊接方法，可以实现高效、可靠的连接效果。
它利用超声波振动原理，将塑料件加热至熔化点，并使用压力将熔化的塑料件连接在一起。
本文将从设计角度探讨超声波焊接塑料件的一些关键问题。
首先，塑料件的设计要考虑到焊接过程中的振动能量传递。
超声波焊接是通过超声波振动将能量传递到塑料件内部，使其加热并熔化。
因此，塑料件的设计要合理选择焊接位置和焊接面积，以保证超声波能够有效传递。
同时，对于较大的塑料件，还需要考虑振动能量在塑料件内部的均匀分布，避免局部加热不均而导致焊接不牢固或质量不稳定。
其次，塑料件的材料选择也是超声波焊接设计中的重要因素。
不同的塑料材料具有不同的熔化点和热导率，对于超声波焊接的适用性也有所差异。
一般来说，具有较高熔化点和热导率的塑料材料更适合超声波焊接。
此外，塑料材料的熔化温度和熔化指数也需要进行合理的选择，以保证焊接过程中的熔化和冷却效果。
此外，塑料件的结构设计也需要考虑到焊接后的强度要求。
超声波焊接会在焊接接头周围形成一定的塑料熔化区，这可能会对焊接接头的强度产生影响。
为了增加焊接接头的强度，可以采用一些设计措施，比如在接头周围增加一定的壁厚，或者采用一些加强结构，如加筋或齿形结构等。
此外，对于一些对强度要求较高的应用，还可以考虑采用多点焊接或均匀分布焊接的方式，以增加连接的稳定性和可靠性。
最后，塑料件的表面处理和预处理也是超声波焊接设计中的一个重要环节。
塑料件的表面质量和干净程度对焊接接头的质量有直接影响。
因此，在进行超声波焊接之前，需要对接头表面进行适当的处理，如去除油污、杂质和氧化层等。
此外，还可以考虑采用一些增粘剂或者使用专用的焊接剂，以提高焊接接头的质量和品质。
总而言之，超声波焊接塑料件的设计需要综合考虑焊接过程中的振动能量传递、塑料材料的选择、结构设计的强度要求、表面处理和预处理等因素。
通过合理的设计，可以实现高效、稳定和可靠的超声波焊接效果，为塑料件的应用提供可靠的连接方式。
超声波焊接塑料件的设计
超声波焊接塑料件的设计超声波焊接是一种常见的塑料焊接方法，它利用高频率的声波振动将塑料件的表面加热并压合，从而达到焊接的效果。
相比于传统的热熔焊接方法，超声波焊接具有快速、高效、环保、经济等优点，因此得到了广泛的应用。
在超声波焊接塑料件时，为了保证焊接效果，需要对塑料件的设计进行一定的考虑。
下面将探讨超声波焊接塑料件设计的一些要素。
1、材料选择超声波焊接适用于大部分塑料材料，例如ABS、PP、PE、PC等。
在选择材料时需要考虑到材料熔点、熔体流动性、工艺操作温度等因素。
同时也需要考虑到塑料件的用途和环境因素等。
不同的材料可能会呈现不同的熔化状态，选择合适的材料有助于提高焊接效果。
2、结构设计超声波焊接的结构设计需要考虑到焊接面积、夹紧方式、固定件的形态等因素。
同时还需要考虑到焊接面的平整度，避免因平整度不良导致焊接质量下降。
以及线缆的合理布局等因素。
3、设计焊接区域超声波焊接时需要将塑料件的焊接区域考虑在内，这通常要求在设计时将两个零件上的边缘设计成接触面。
在设计过程时也要注意一些特殊的形状，例如圆形、锥形、椭圆形等比较特殊的零件设计。
4、加强件的设计在一些合并的塑料件上设计加强件，能够帮助增强焊点的强度，提升焊接的质量。
例如在汽车零部件、家电等领域，经常使用加强件来增强焊点的结构强度。
5、生产工艺考虑在设计时还需要考虑到生产工艺方面，例如机器设备的限制、操作人员工艺水平等因素。
这需要对焊接过程进行一定的分析，为生产提供方便实用的方案。
总之，超声波焊接塑料件设计需要综合考虑塑料材料、加强件、结构、焊接区域等方面。
设计优秀的塑料件有助于提高超声波焊接的质量和效率。
超声波塑料件的焊接线设计
超声波塑料件的焊接线设计塑料件的结构设计必须首先考虑如下几点：1 焊缝的大小（即要考虑所需强度）2 是否需要水密、气密3 是否需要完美的外观4 避免塑料熔化或合成物的溢出5 是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1 材质2 塑料件的结构3 焊接线的位置和设计4 焊接面的大小5 上下表面的位置和松紧度6 焊头与塑料件的妆触面7 顺畅的焊接路径8 底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1 最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
2 找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或企口之类。
3 围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑○1 加厚塑料件○2 增加加强筋○3 焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
○2 增加附属物的厚度或直径。
1.5塑料件孔和间隙如被焊头接触的零件有孔或其它开口，则在超声波传递过程中会产生干扰和衰减（如图4所示），根据材料类型（尤其是半晶体材料）和孔大小，在开口的下端会直接出现少量焊接或完全熔不到的情况，因此要尽量预以避免。
浅谈超声波焊接塑料件的设计
超声波焊接塑料件的设计代注塑方式能有效提供对比完美的焊接用塑胶件。
光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1焊缝的大小〔即要考虑所需强度〕2是否需要水密、气密3是否需要完美的外看4防止塑料熔化或合成物的溢出5是否适合焊头加工要求焊接质量可能通过下几点的操纵来获得：1材质2塑料件的结构3焊接线的位置和设计4焊接面的大小5上下外表的位置和松紧度6焊头与塑料件的妆触面7顺畅的焊接路径8底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个要紧设计方向：1最初接触的两个外表必须小，以便将所需能量集中，并尽量减少所需要的总能量〔即焊接时刻〕来完成熔接。
2寻到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。
3围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
假如可能的话，接触面尽量在同一个平面上，如此可使能量转换时维持一致。
下面就对塑料件设计中的要点进行分类举例讲明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2。
因此塑料件必须保证在加压情况下全然不变形。
1.2罐状或箱形塑料等，在其接触焊头的外表会引起共振而形成一些集中的能量聚拢点，从而产生烧伤、穿孔的情况〔如图1所示〕，在设计时能够罐状顶部做如下考虑○1加厚塑料件○2增加加强筋○3焊头中间位置避空1.3尖角假如一个注塑出来的零件出现应力特不集中的情况，比方尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部外表附带的突出或细小件会因超声波振动产生妨碍而断裂或脱落，例如固定梢等〔如图3所示〕。
通过以下设计可尽可能减小或消除这种咨询题：○1在附属物与主体相交的地点加一个大的R角，或加加强筋。
○2增加附属物的厚度或直径。
1.5塑料件孔和间隙如被焊头接触的零件有孔或其它开口，那么在超声波传递过程中会产生干扰和衰减〔如图4所示〕，依据材料类型〔尤其是半晶体材料〕和孔大小，在开口的下端会直截了当出现少量焊接或完全熔不到的情况，因此要尽量预以防止。
超声波线设计
叶圣陶《稻草人》读后感7篇叶圣陶《稻草人》读后感600字篇1我在暑假读了一本书，书名叫《稻草人》。
稻草人是用稻草扎成的一个草人，插在庄稼地里，用来驱赶叼稻子的麻雀及害虫。
他虽然不能动，也不能说话，但他是一个热心肠的人，一心想帮助那些受苦受难的人。
在一个漆黑的夜晚，稻草人亲眼看见了一件令他无比伤感的事。
稻草人的主人是一位老太太，他的丈夫和儿子都得了重病死去了。
老太太眼睛不好，老眼昏花，根本看不清东西，只有靠种稻谷来养活自己。
每年庄稼都闹灾荒，年年收不好。
今年好不容易等来了风调雨顺，结果却遇见了稻子的强敌——蛾子。
稻草人见了伤心起来，心想：如果我能一下子扑下去，就能把害虫赶跑了。
可是稻草人想动也动不了。
有一天晚上，一只小蛾飞来了，落在一片稻叶上，简直无视稻草人的存在。
稻草人见小蛾落下了，心里非常着急。
可是他的身子跟树木一样，定在泥土里，想往前移动半步也做不到；扇子尽管摇动，那小蛾却依旧稳稳地歇着。
稻草人最后用头敲打后面的十字架来叫主人。
可主人已经熟睡，没听到声音。
就这样，稻草人把自己的扇子丢向那片稻叶，后来赶走了小蛾。
爱是生命的火焰，没有它，一切都将变成黑夜。
但如稻草人一样，有爱心却不能行动，无疑是一件让人很悲伤的事情。
叶圣陶《稻草人》读后感600字篇2莫言说过，任何一个梦想都可能因为读书而产生，而实现一个梦想也必须借助阅读。
读了叶圣陶的《稻草人》中的《稻草人》之后，我知道，有时候见死不救不是你的错，而是你也无能为力。
稻草人是用稻草做成的人他虽然不能动，也不能说话，但是他是一个十分乐于助人的稻草人。
在一个漆黑的夜晚，稻草人亲眼目睹了三件让他无比悲伤的事。
在一个满天星斗的夜里稻草人看着稻田里的稻子，很开心。
但好景不长，今年好不容易来了个风调雨顺，可是稻子又遇到了自己的天敌—蛾子。
稻草人急得想要扑上去，把虫子赶走，可是他不能动。
他还看到一个老渔夫带着一个生了重病的孩子，在江上钓鱼，孩子一直在咳嗽，但老渔夫不得不一直钓鱼，不去管生了重病的孩子。
浅谈塑料超声波产品的设计
浅谈塑料超声波产品的设计摘要：在超声波产品实际设计的过程中，应结合当前的实际工作特点与要求等进行合理的设计与掌控，并制定完善的管理方案与控制方案，结合当前的情况进行分析，了解超声波原理和利处，加大设计工作力度，并针对产品的结构进行合理设计，明确各方面要求与内容，并建立现代化的管理与控制体系，优化整体工作方式与方法，为其后续发展奠定坚实基础。
关键词：选材；设计；优点基本纲要：一、塑料超声波的选材和设计二、塑料超声波焊接结构的设计三、塑料超声的优点塑料超声波简介塑料超声波是当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。
又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。
当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。
一、塑料超声波产品材料的选择和设计塑料的性能影响超声波的成功焊接。
塑料的超声波焊接性取决于塑料对超声振动的衰减能力和熔化温度的高低以及物理性能如弹性模量、抗冲击性、摩擦系数及导热系数等等。
实验证明，塑料的焊接性G 正比于弹性模量E、导热系数λ、摩擦系数μ，反比于塑料的密度ρ、比热C、熔点t，如下式表示：G = K·E·λ·μ/ρ·C·t（W/m2·K）式中K －焊件形状因子，取决于焊件的壁厚、尺寸大小及焊头的形状尺寸E －塑料的弹性模量（GN/m2）λ －导热系数（W/m·K）μ －塑料的摩擦系数ρ －塑料的密度（kg / m3）C －比热（J /kg·K）t －熔点（K）通常限定选择特定用途材料的性能是那些使焊接变困难的性能如高的熔点或结晶度。
塑胶产品设计之《超声波线的设计》
超声波线设计焊接热塑性制品的最普通的方法是超声焊接.这种方法是采用低振幅,高频率(超声)振动能量使表面和分子摩擦产生焊接相连垫塑性制件所需的热量.(正弦超声振动)超声焊接在20-50kHz 的频率范围内发生,其一般振幅范围为15-60um.在低达15kHz(较高振幅)的声频有时用于较大制件或较软材料.焊接过程通常在0.5-1.5s 内发生.焊接工艺变量包括焊接时间,焊头位置和焊接压力.超声焊接方法可根据焊接时间或焊缝位置(塌陷距离)或焊接能量控制.也对焊接压力和冷却时间提供附加控制.超声焊接设备通常用来焊接中,小尺寸的热塑性塑料制品,而很大的制品可用多点焊接.超声焊接设备一般不是在20kHz 就是在40kHz 频率下运行 .20kHz 装置更常用.接头设计:第一类即最常用的接头类型,在被连接表面的垂直方向上利用超声振动.对接和Z 形接合归入这一类,适用于多数聚合物.第二类超声焊接接头包括与接头表面平行的振动,形成剪切状态.各种类型的剪切和嵌接归入第二类.能量控制嚣接点与无定形材料一起使用最佳,图1所示较大的能量控制嚣结可在一些不密闭的半结晶材料中应用.＊剪切接头当焊接半结晶聚合物（或其它难以焊接的聚合物）和需要密封接头号时，一般推荐使用剪切接。
需要高强度，高质量接碚的环形和矩形制件都用剪切接头。
剪切接图6 超声焊执着用典型的斜坡接合设计（a）斜坡接合；改进的斜坡接合（附加公差）1-溢料槽；2-夹具斜坡接合具有30°-60°的角且应该在±1°内装配。
为附加的熔区材料厚度增加的＊溢流式铆焊溢流式铆焊用在要求表面为平的或隆起的及锁信制件的厚度被允许使●●2半结晶聚合物一般更难用超声能量焊接.增加由焊接体系发射的能量值（即增加振幅）；缩短焊头/制件接触面与接头接口间的距离;使用近场超声焊接技术;使用振幅高达0.05-0.15mm的焊头.这些高焊接振幅需要使用钛焊头.当需要高强度、密封组装时，剪切接头和斜坡接合对半结晶聚合物都适用。
产品超声波线设计方法及注意事项
超声波焊接（孤独剑）首先，我给大家介绍一下什么是超声波焊.超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性朔料配件，及一些合成构件的方法。
目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果一、超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！目前工厂常用的超声波焊接机二、超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。
转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。
焊头是将机械振动能直接传输至需压合产品的一种声学装置！！振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!三、超声波焊接的应用领域目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！四、超声波焊接的工艺焊接：指的是广义的将两个热塑性塑料产品熔接的过程。
当超音停止振动时，固体材料熔化，完成焊接。
其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。
嵌入：将一个金属元件嵌入塑料产品的预留孔内。
具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。
这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。
超声波塑料件的焊接线十大设计方法
超声波塑料件的焊接线十大设计方法塑料件的设计代注塑方式能有效提供比较完美的焊接用塑胶件。
光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1 焊缝的大小（即要考虑所需强度）2 是否需要水密、气密3 是否需要完美的外观4 避免塑料熔化或合成物的溢出5 是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1 材质2 塑料件的结构3 焊接线的位置和设计4 焊接面的大小5 上下表面的位置和松紧度6 焊头与塑料件的妆触面7 顺畅的焊接路径8 底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1 最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
2 找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或企口之类。
3 围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑○1 加厚塑料件○2 增加加强筋○3 焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
超声波塑料件的焊接线十大设计方法
超声波塑料件的焊接线十大设计方法塑料件的设计代注塑方式能有效提供比较完美的焊接用塑胶件。
光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1 焊缝的大小（即要考虑所需强度）2 是否需要水密、气密3 是否需要完美的外观4 避免塑料熔化或合成物的溢出5 是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1 材质2 塑料件的结构3 焊接线的位置和设计4 焊接面的大小5 上下表面的位置和松紧度6 焊头与塑料件的妆触面7 顺畅的焊接路径8 底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1 最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
2 找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或企口之类。
3 围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑○1 加厚塑料件○2 增加加强筋○3 焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
超声波塑料件的焊接线十大设计方法
超声波塑料件的焊接线十大设计方法塑料件的设计代注塑方式能有效提供比较完美的焊接用塑胶件。
光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1 焊缝的大小（即要考虑所需强度）2 是否需要水密、气密3 是否需要完美的外观4 避免塑料熔化或合成物的溢出5 是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1 材质2 塑料件的结构3 焊接线的位置和设计4 焊接面的大小5 上下表面的位置和松紧度6 焊头与塑料件的妆触面7 顺畅的焊接路径8 底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1 最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
2 找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或企口之类。
3 围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑○1 加厚塑料件○2 增加加强筋○3 焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
2020年(塑料橡胶材料)超声波焊接塑料件的设计
（塑料橡胶材料）超声波焊接塑料件的设计超声波焊接塑料件的设计代注塑方式能有效提供比较完美的焊接用塑胶件。
光我们决定用超声波焊接技术完成熔合时，塑料件的结构设计必须首先考虑如下几点：1焊缝的大小（即要考虑所需强度）2是否需要水密、气密3是否需要完美的外观4避免塑料熔化或合成物的溢出5是否适合焊头加工要求焊接质量可能通过下几点的控制来获得：1材质2塑料件的结构3焊接线的位置和设计4焊接面的大小5上下表面的位置和松紧度6焊头和塑料件的妆触面7顺畅的焊接路径8底模的支持为了获得完美的、可重复的熔焊方式，必须遵循三个主要设计方向：1最初接触的俩个表面必须小，以便将所需能量集中，且尽量减少所需要的总能量（即焊接时间）来完成熔接。
2找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。
3围绕着连接界面的焊接面必须是统壹而且相联系互紧密接触的。
如果可能的话，接触面尽量在同壹个平面上，这样可使能量转换时保持壹致。
下面就对塑料件设计中的要点进行分类举例说明：整体塑料件的结构1.1塑料件的结构塑料件必须有壹定的刚性及足够的壁厚，太薄的壁厚有壹定的危险性，超声波焊接时是需要加压的，壹般气压为2-6kgf/cm2。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成壹些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时能够罐状顶部做如下考虑○1加厚塑料件○2增加加强筋○3焊头中间位置避空1.3尖角如果壹个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1在附属物和主体相交的地方加壹个大的R角，或加加强筋。
○2增加附属物的厚度或直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波线设计
焊接热塑性制品的最普通的方法是超声焊接.这种方法是采用低振幅,高频率(超声)振动能量使表面和分子摩擦产生焊接相连垫塑性制件所需的热量.(正弦超声振动)
超声焊接在20-50kHz 的频率范围内发生,其一般振幅范围为15-60um.在低达15kHz(较高振幅)的声频有时用于较大制件或较软材料.焊接过程通常在0.5-1.5s 内发生.焊接工艺变量包括焊接时间,焊头位置和焊接压力.超声焊接方法可根据焊接时间或焊缝位置(塌陷距离)或焊接能量控制.也对焊接压力和冷却时间提供附加控制.
超声焊接设备通常用来焊接中,小尺寸的热塑性塑料制品,而很大的制品可用多点焊接.
超声焊接设备一般不是在20kHz 就是在40kHz 频率下运行 .20kHz 装置更常用.
接头设计:第一类即最常用的接头类型,在被连接表面的垂直方向上利用超声振动.对接和Z 形接合归入这一类,适用于多数聚合物.第二类超声焊接接头包括与接头表面平行的振动,形成剪切状态.各种类型的剪切和嵌接归入第二类.
能量控制嚣接点与无定形材料一起使用最佳,图1所示较大的能量控制嚣结可在一些不密闭的半结晶材料中应用.
＊剪切接头当焊接半结晶聚合物（或其它难以焊接的聚合物）和需要密封接头号时，一般推荐使用剪切接。
需要高强度，高质量接碚的环形和矩形制件都用剪切接头。
剪切接
图6 超声焊执着用典型的斜坡接合设计
（a）斜坡接合；改进的斜坡接合（附加公差）
1-溢料槽；2-夹具
斜坡接合具有30°-60°的角且应该在±1°内装配。
为附加的熔区材料厚度增加的
＊溢流式铆焊溢流式铆焊用在要求表面为平的或隆起的及锁信制件的厚度被允许使
●
●2半结晶聚合物一般更难用超声能量焊接.增加由焊接体系发射的能量值（即
增加振幅）；缩短焊头/制件接触面与接头接口间的距离;使用近场超声焊接技
术;使用振幅高达0.05-0.15mm的焊头.这些高焊接振幅需要使用钛焊头.当
需要高强度、密封组装时，剪切接头和斜坡接合对半结晶聚合物都适用。
●3焊接吸湿性聚合物：模塑后马上焊接制件（在它们仍是干燥时）；焊接前干
燥制件；焊接前把制件存放在干燥器内。
目前利用超声设备焊接各种塑件已相当普及, 产品包装. 切割. 铆埋 .压花 .打孔.等行业是必不可缺的设备, 于是各式各样, 各种功能的超声焊接也应运而生, 应用领域不同, 使用方法和对设备要求大不相同. 现时使用中消费者存在很大的区. 真对这些误区加一说明! （更多精品论文，请浏览
）
1) 焊接原理上理解误区
有相当一部分从事多年超声焊接方面的人员. 对超声能量地传递有一种误解, 认为是音波在接触面进行焊接, 其实这是一种误解, 真正的焊接原理是: 换能器把电能转换为机械后, 通过工件物质分子进行传导, 声波在固体中地传导声阻远小于在空气中的声阻, 当声波通过工件接缝时, 缝隙中的声阻大, 产生的热能相当就大. 温度首先达到工件的容点, 再加上一定的压力, 使接缝熔接. 而工件的其它部分由于热阻小, 温度低不会熔接. 其原理同电工学中的欧姆定律类似.（更多精品论文http://www.cx5380com.）
2)工件材料误区:
超声焊接机对要焊接的工件材质也是有要求的, 不是所有材料都能焊接, 有人理解为任何材料都可以焊接,这是一个很大的误解. 不同种材质之间有的能更好地焊接, 有的是基本能相熔, 有的是不相熔的. 同一材料之间熔点是相同的, 从原理讲是可以焊接的, 但是当要焊接的工件的熔点大于350℃时, 就不在适合用超声焊接了. 因为超声是瞬间使工件分子溶化, 判断依据是在3秒之内, 不能良好熔接, 就应该选择其它焊接工艺. 如热板焊接等. 一般来讲ABS料是最容易焊接, 尼龙是最难熔接的. 具体焊接材料选择请参考附表:
3)焊接工件的工艺误区
超声能量是瞬间爆发地, 熔接处应成点或线条, 以及传递的距离都要符合超声焊接方式. 有人认为只要是塑料材料, 无论怎样接合面都可以良好地焊接, 这也是一个错误认识. 当瞬间能量产生时, 接缝面积越大,能量分散越严重, 焊接效果越差, 甚至无法焊接. 另外超声波是纵向传波的, 能量损失同距离成正比, 远距离焊接应控制在6厘米以内. 焊接线应控制在30----80丝之间为宜, 工件的臂厚不能低于2毫米, 否则不能良好熔接, 特别是要求气密的产品.（更多精品论文请浏览）
4) 超声输出功率误区
超声波输出功率的大小, 同压电陶瓷片的直径和厚度、材质、设计工艺决定, 一但换能器定型,最大功率也就定型了, 衡量输出能量的大小是一个复杂的过成, 不是换能器越大,电路使用功率管越多, 输出能量就越大, 它须要相当复杂的振幅测量仪, 才能准确测量其振幅, 由于大多数使用者对超声知识太了解, 又加上某些销售人员的误导, 给消费者一个错误认识. 消耗电能多少并不能反应输出超生功率的大小, 如产生纵向能量低, 而消耗电流大, 只能说明设备的效率低下. 无功功率大而宜.
(更多超声波精品论文请登录)
5) 超声焊接机种选择误区
使用多大输出功率, 振荡频率、振幅范围，要根据工件的材料、焊线面积、工件内是否有电子元器件、是否要气密等因素来考虑。
误认为功率越大越好。
这也是一个误解。
如果对超声不是太了解。
最好请教正规的超声波生产厂工程技术人员。
有条件的话最好到厂家现场勾通，不要盲目听从一些非正规超声销售人员的误导。
目前生产相关设备的公司特别混杂，其中大部为家庭式作坊，对电路进行生搬硬套仿制，对工作原理似懂非懂。
仿制出的设备有以下致命缺陷。
其一是外买元材料品质无法保证，其二生产工艺的核心技术没有掌握。
设备在中功率和大功率工作时经常表现出不稳定，产品合格率低。
有时会设备损坏。
如驱动换能器的功率变压器，所使用的磁性材料参数无法测量，磁饱和磁通密度（Bs ）磁
感应强度（Bm）、有效磁导率（Ue）、剩余磁通密度（Br）、矫顽力（A/M）、损耗因数（tan￡）、温度系数（a u/K—1），绕制工艺相当讲究，包扩抽真空浸环氧树质。
这些测试设备和生产环境家庭式工厂是无法做到的。
所以在勾买超声时，最好先了解一下公司情况，不要盲目听从销售员吹捧，也不要只看价格。
只有这样才能日后减少不必要麻烦。
6）焊模结构的误区
超声模具（HORN）型式多种多样，工件的型状决定着模具外型，但每部分的尺寸和弧度、材质都要严格计算的，有人错误认为只不过是一个金属块而宜。
设计的是否合理直接影响着模具的效率、寿命、产品的合格率、严重时会直接烧坏发生器。
模具的材料一般使用镁铝7075，而有些人为降低成本，使用劣质材料，或仿冒的7075。
正规模具生产商进料都有一套严格地检验程序，加工尺寸都是经过计算机软件模拟和校验后加工出来的。
品质才有保障。
这些工序一般作坊是无法做到的，如不经过合理地设计，做出的模具，在焊接小工件时，反应问题还不明显，当大功率时就会出现各种弊端。
严重时直接损坏功率组件。
