三层电梯控制PLC课程设计
plc三级电梯课程设计
![plc三级电梯课程设计](https://img.taocdn.com/s3/m/78e12d5178563c1ec5da50e2524de518964bd3e7.png)
plc三级电梯课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理,特别是其在电梯控制系统中的应用。
2. 学生能够掌握三级电梯的基本结构和运行原理。
3. 学生能够了解并描述电梯安全控制系统中的关键参数和标准。
技能目标:1. 学生能够运用PLC进行简单的电梯控制程序编写和调试。
2. 学生能够分析电梯运行过程中可能出现的故障,并提出合理的解决方案。
3. 学生通过小组合作,设计并展示一个基于PLC的三级电梯控制模型。
情感态度价值观目标:1. 培养学生对工程技术问题的探究兴趣,激发创新意识。
2. 增强学生的团队合作精神,培养沟通协调能力。
3. 强化学生的安全意识,让学生理解工程伦理在电梯控制系统设计中的重要性。
课程性质分析:本课程属于应用技术类课程,侧重于理论与实践的结合,通过PLC技术对三级电梯控制系统的教学,旨在提升学生的实际操作能力。
学生特点分析:考虑到学生年级特点,课程设计将结合学生的好奇心和求知欲,注重通过实践操作和问题解决来提高学生的学习兴趣。
教学要求:1. 教学内容与课本知识紧密结合,确保学生所学内容符合教学大纲要求。
2. 教学过程中应注重启发式教学,鼓励学生主动思考和动手实践。
3. 教学评价应注重过程性评价与终结性评价相结合,确保学生达到预定的学习目标。
二、教学内容1. 电梯概述:介绍电梯的定义、分类、发展历程及其在现代建筑中的重要性。
- 教材章节:第一章 电梯基础2. PLC基础知识:讲解PLC的基本原理、结构、工作方式及其在电梯控制系统中的应用。
- 教材章节:第二章 PLC原理与应用3. 三级电梯结构与原理:详细解析三级电梯的构成、运行原理及关键部件功能。
- 教材章节:第三章 电梯结构与运行原理4. 电梯控制系统的设计:讲解电梯控制系统的设计方法、步骤和关键参数。
- 教材章节:第四章 电梯控制系统设计5. PLC编程与调试:介绍PLC编程语言,以三级电梯为例进行程序编写和调试。
电梯控制plc课程设计
![电梯控制plc课程设计](https://img.taocdn.com/s3/m/749527e3f021dd36a32d7375a417866fb94ac05f.png)
电梯控制plc课程设计一、教学目标本课程旨在通过学习电梯控制PLC(可编程逻辑控制器)的相关知识,让学生掌握PLC的基本原理、编程方法和应用技巧。
通过本课程的学习,学生将能够理解PLC的工作原理,熟练使用PLC进行编程和控制,具备分析和解决实际问题的能力。
1.掌握PLC的基本组成原理和各部分功能。
2.熟悉PLC编程语言和指令系统。
3.了解PLC在电梯控制中的应用和实例。
4.能够使用PLC进行简单的控制系统设计和编程。
5.具备对PLC程序进行调试和故障排除的能力。
6.能够运用PLC技术解决实际工程问题。
情感态度价值观目标:1.培养学生的创新意识和团队合作精神。
2.增强学生对新技术的学习兴趣和热情。
3.培养学生的工程责任感和职业道德。
二、教学内容本课程的教学内容主要包括PLC的基本原理、编程方法和电梯控制系统的应用。
教学大纲如下:1.PLC概述:介绍PLC的定义、发展历程和分类。
2.PLC的组成原理:讲解PLC的硬件结构和软件系统。
3.PLC编程语言:介绍PLC的编程语言和指令系统。
4.PLC编程方法:讲解PLC程序的设计方法和技巧。
5.电梯控制系统:介绍电梯控制系统的基本原理和PLC在电梯控制中的应用。
6.电梯控制程序设计:通过实例讲解电梯控制程序的设计过程。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过讲解和演示,使学生掌握PLC的基本原理和编程方法。
2.讨论法:学生进行小组讨论,培养学生的团队合作精神和创新意识。
3.案例分析法:通过分析实际案例,使学生了解PLC在电梯控制中的应用。
4.实验法:安排实验室实践环节,让学生动手操作,提高实际操作能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施,我们将选择和准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统的学习资料。
2.参考书:提供相关的参考书籍,丰富学生的知识体系。
三层电梯PLC程序
![三层电梯PLC程序](https://img.taocdn.com/s3/m/db9cccfbf424ccbff121dd36a32d7375a417c6b3.png)
(3)利用指示灯显示电梯厢外旳呼喊信号、电梯厢内 旳指令信号和电梯到达信号。
(4)能自动判电梯运营方向,并发出相应指示信号。
7.3 PLC控Байду номын сангаас系统旳应用举例 2
(5)电梯上下运营由一台主电机驱动。电机正转,电 梯上升;电动反转,电梯下降。 (6)电梯轿厢门由另一台小功率电机驱动。电机正转 ,厢门打开;电机反转,厢门关闭。 2.PLC选型及输入、输出地址分配
7.3 PLC控制系统旳应用举例 9
当到达该层,由该层旳接近开关X011、X012和X013中 旳某一种动作时才被撤消。
7.3 PLC控制系统旳应用举例 10
7.3 PLC控制系统旳应用举例 11
(4)电梯开启和方向选择及变速控制 电梯开启和方向选择及变速控制梯形图如图7.5所示。 电梯运营方向由输出继电器Y020和Y021指示,当电梯 运营方向拟定后,在关门信号和门锁信号符合要求旳 情况下,或者经过电梯上行输出继电器Y002,驱动电 机正转,电梯上升;或者经过电梯下行输出继电器 Y003,驱动电机反转,电梯下降。 电梯开启后迅速运营,2s后加速,在接近目旳楼层时, 相应旳接近开关动作,电梯开始转为慢速运营,直至 电梯到达目旳楼层时停止。
2
7.3 PLC控制系统旳应用举例 4
7.3 PLC控制系统旳应用举例 6
闭合,Y000得电,电动机正转,轿厢门打开。开门到 位,开门行程开关SQ1动作,X002常闭触点断开, Y000失电,开门过程结束。 ②自动开门时,当电梯运营到位后,相应旳楼层接近 开关SQ5或SQ6或SQ7被压下,即X011或X012或X013 闭合。T0开始计时,延时3s后,T0触点闭合,Y000输 出有效,轿厢门打开。 (2)电梯关门控制也分手动和自动两种情况。 ①手动关门时,当按下关门按钮SB2时X001闭合, Y001得电并自锁,驱动关门继电器使电动机反转,轿 厢门关闭。关门到位,关门行程开关SQ2动作,X003 常闭触点断开,Y001失电,关门过程结束。
三层电梯控制的PLC实现(sfc)
![三层电梯控制的PLC实现(sfc)](https://img.taocdn.com/s3/m/5ed6c781c67da26925c52cc58bd63186bceb9201.png)
三层电梯控制的PLC实现(sfc)三层电梯PLC控制设计的实现自动化081班邹文轩08054041021.设计要求:当乘员进入电梯,按下楼层按纽,电梯门自动关闭后,根据轿箱所处位置及乘员所处层数,判定轿箱运行方向,保证轿箱平层时有一个减速过程。
将轿箱停在选定的楼层上,同时,根据楼层的呼叫,顺路停车,自动开关门。
另外在轿箱内外均要有信号灯显示电梯运行方向及楼层数。
下图表示PLC控制电梯的工作流程示意图。
2.分析设计要求2.1输入设备数量的确定:需要有三个开关来控制内选按钮,分别设为X1、X2和X3;每个楼层都要有呼叫按钮,因为是三层所以需要四个,分别设为X4、X5、X6和X7;每一层都需要一个行程开关,一共三个,分别设为X10、X11和X12;因为需要制动,所以每层至少需要一个接近开关,分别为X20、X21和X22。
此外电梯还需要一个总开X13和一个总关X14。
故总共有15个输入。
2.2输出设备的数量确定:用七段灯管来显示1、2、3的数字,以此来指示电梯所在楼层,所以用Y10、Y11、Y12、Y13、Y14、Y15和Y16来表示七段数码管的七段;电梯开门关门分别为Y6和Y7;电梯上升和下降分别为Y4和Y5;电梯制动显示为Y0。
故总共有12个输出。
2.3选择PLC:考虑到I/O要各留30%余量,应选择开关量输入24点,开关量输出24点的PLC。
考虑到以后应用到楼层更高、控制更复杂的电梯系统中,所选择的PLC 应该留有30%的输入输出余量,并且要易于扩展。
因此选择FX2N-48MR-D,共有24个输入和24个输出,满足要求,并且和此型号PLC配套的有输入输出扩展模块、特殊功能模块/单元、混合温度传感器输入、和通信/网络等单元,易于后续的开发和改进。
输入地址分配表输出地址分配表3.编写程序3.1 结构说明:结构流程分析后列表如下3.2程序编写:用SFC编写程序,然后转换为梯形图如下4.程序仿真选择一个流程仿真,如电梯在一楼,一楼有人要去三楼。
plc课程设计三层电梯
![plc课程设计三层电梯](https://img.taocdn.com/s3/m/cc2a0771657d27284b73f242336c1eb91a3733a9.png)
plc课程设计三层电梯一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理,掌握其应用于电梯控制的核心概念;2. 学生能描述三层电梯的基本结构,掌握其运行过程中PLC的工作机制;3. 学生了解并掌握与电梯控制相关的传感器、执行器等硬件设备的连接和功能。
技能目标:1. 学生能够运用所学知识,设计并编写简单的PLC程序,实现三层电梯的正常运行;2. 学生具备对电梯控制系统进行故障分析和排除的能力;3. 学生能够通过团队协作,完成电梯控制系统的调试和优化。
情感态度价值观目标:1. 学生培养对自动化技术的兴趣,激发探索精神和创新意识;2. 学生在学习过程中,增强团队合作意识,培养沟通协调能力;3. 学生能够关注电梯安全,提高安全意识,树立正确的价值观。
课程性质:本课程为实践性较强的课程,以PLC技术为核心,结合电梯控制系统的实际应用,培养学生的动手操作能力和问题解决能力。
学生特点:学生具备一定的电气基础知识,对PLC技术有一定了解,但实际操作经验不足。
教学要求:教师需采用理论与实践相结合的教学方法,注重培养学生的动手操作能力和团队协作能力,提高学生的安全意识。
通过本课程的学习,使学生能够将理论知识与实际应用相结合,为今后的学习和工作打下坚实基础。
二、教学内容1. PLC基本原理及电梯控制应用:介绍PLC的组成、工作原理,以及其在电梯控制中的应用;关联教材第3章“PLC基础”及第5章“电梯控制系统”。
- PLC的硬件结构及功能;- PLC的工作原理及编程方法;- 电梯控制系统的基本原理及需求。
2. 三层电梯控制系统硬件连接与功能:分析三层电梯的硬件设备及其在控制系统中的作用;关联教材第6章“电梯控制系统硬件设备”。
- 电梯主要硬件设备(如传感器、执行器等)的连接与功能;- PLC与电梯硬件设备的接口技术;- 电梯控制系统硬件设备的安全要求。
3. PLC程序设计及电梯控制实现:通过实例,教授如何设计PLC程序实现三层电梯的控制;关联教材第7章“PLC程序设计”。

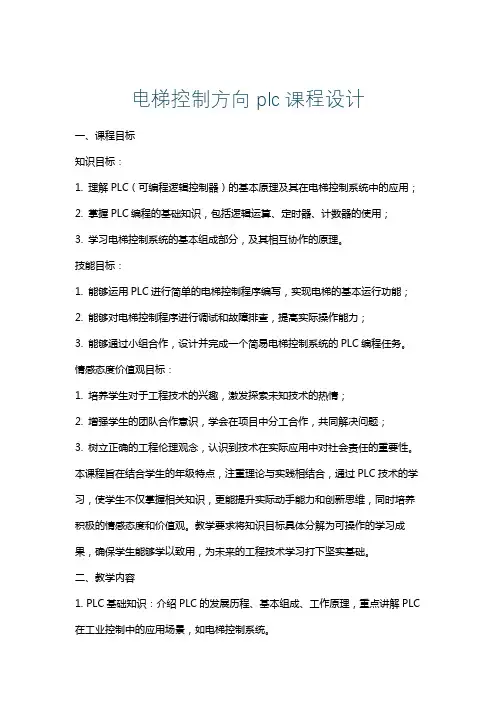

电梯控制方向plc课程设计
![电梯控制方向plc课程设计](https://img.taocdn.com/s3/m/8a31c70df11dc281e53a580216fc700aba685215.png)
电梯控制方向plc课程设计一、课程目标知识目标:1. 理解PLC(可编程逻辑控制器)的基本原理及其在电梯控制系统中的应用;2. 掌握PLC编程的基础知识,包括逻辑运算、定时器、计数器的使用;3. 学习电梯控制系统的基本组成部分,及其相互协作的原理。
技能目标:1. 能够运用PLC进行简单的电梯控制程序编写,实现电梯的基本运行功能;2. 能够对电梯控制程序进行调试和故障排查,提高实际操作能力;3. 能够通过小组合作,设计并完成一个简易电梯控制系统的PLC编程任务。
情感态度价值观目标:1. 培养学生对于工程技术的兴趣,激发探索未知技术的热情;2. 增强学生的团队合作意识,学会在项目中分工合作,共同解决问题;3. 树立正确的工程伦理观念,认识到技术在实际应用中对社会责任的重要性。
本课程旨在结合学生的年级特点,注重理论与实践相结合,通过PLC技术的学习,使学生不仅掌握相关知识,更能提升实际动手能力和创新思维,同时培养积极的情感态度和价值观。
教学要求将知识目标具体分解为可操作的学习成果,确保学生能够学以致用,为未来的工程技术学习打下坚实基础。
二、教学内容1. PLC基础知识:介绍PLC的发展历程、基本组成、工作原理,重点讲解PLC 在工业控制中的应用场景,如电梯控制系统。
教材章节:第一章《PLC概述》2. PLC编程基础:讲解PLC编程语言(梯形图、指令表等),逻辑运算指令(与、或、非等),定时器和计数器的使用。
教材章节:第二章《PLC编程基础》3. 电梯控制系统原理:介绍电梯控制系统的基本组成部分(驱动系统、控制系统、信号系统等),讲解各部分的工作原理及相互协作关系。
教材章节:第三章《电梯控制系统》4. PLC在电梯控制系统中的应用:通过案例分析,讲解PLC在电梯控制系统中的实际应用,包括电梯运行逻辑、故障处理等。
教材章节:第四章《PLC在电梯控制系统中的应用》5. 实践操作:分组进行PLC编程实践,设计并实现一个简易电梯控制程序,包括电梯的启动、停止、运行方向控制等功能。
PLC课程设计三层电梯控制系统.
![PLC课程设计三层电梯控制系统.](https://img.taocdn.com/s3/m/21a967f7e87101f69f3195d8.png)
三层电梯控制系统的模拟我设计的三层电梯控制系统的主要功能有:①楼层指示灯亮时表示停在相应的楼层,②每当停在各楼层时其楼层指示灯闪烁1秒接着常亮,③有呼叫的楼层有响应,反之没有,④电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼叫均无效。
2. 硬件电路设计和描述①模拟装置介绍S1、S2、S3分别为轿厢内一层、二层、三层电梯内选按钮;D2、D3分别为二层、三层电梯外下降呼叫按钮;U1、U2分别为一层、二层电梯外上升呼叫按钮;SQ1 SQ2 SQ3分别为一层、二层、三层行程开关,模拟实际电梯位置传感器的作用。
L1、L2、L3分别为一层、二层、三层电梯位置指示灯;DOW为电梯下降状态指示灯;UP为电梯上升状态指示灯;SL1、SL2、SL3分别为轿厢内一层、二层、三层电梯内选指示灯。
②控制要求电梯由安装在各楼层门口的上升和下降呼叫按钮进行呼叫操纵,其操纵内容为电梯运行方向。
电梯轿箱内设有楼层内选按钮S1~S3,用以选择需停靠的楼层。
L1为一层指示、L2为二层指示、L3为三层指示,SQ~ SQ3为到位行程开关。
电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼叫均无效。
例如,电梯停在由一层运行至三层的过程中,在二层轿箱外呼叫时,假设按二层上升呼叫按钮,电梯响应呼叫;假设按二层下降呼叫按钮,电梯运行至二层时将不响应呼叫运行至三层,然后再下降,响应二层下降呼叫按钮电梯位置由行程开关SQ1 SQ2 SQ3决定,电梯运行由手动依次拨动行程开关完成,其运行方向由上升、下降指示灯UP DOW决定。
例如:闭合开关SQ1电梯位置指示灯L1亮,表示电梯停在1层,这时按下三层下呼按钮D3,上升指示灯UP亮,电梯处于上升状态。
断开SQ1 闭合SQ2 L1灭、L2亮,表示电梯运行至二层,上升指示灯UP仍亮;断开SQ2闭合SQ3电梯运行至三层,上升指示灯UP灭,电梯结束上升状态,以此类推。
当电梯在三层时(开关SQ3闭合),电梯位置指示灯L3亮。
PLC课程设计(三层电梯控制系统)
![PLC课程设计(三层电梯控制系统)](https://img.taocdn.com/s3/m/2e073e11e3bd960590c69ec3d5bbfd0a7856d576.png)
PLC课程设计(三层电梯控制系统)系统介绍本篇文档将介绍一个基于PLC的三层电梯控制系统,包括系统的架构、PLC程序设计及硬件实现。
系统架构三层电梯控制系统由三部分组成:电梯控制器、上行电梯和下行电梯。
系统的架构如下图所示:+--------------+| || 控制器(PLC)+----> 上行电梯| |+--------------+||+----------> 下行电梯PLC程序设计状态图PLC程序设计基于电梯的状态图,如下所示:+--------------------++------>| 开门状态 |<-------------+| +--------------------+ || ^ || | |+------------+ +------------+ +----------------+ | 初始状态 |---->| 运行状态 |------->| 初始状态 | +------------+ +------------+ +----------------+ | | || v || +--------------------+ |+-------| 关门状态 |--------------++--------------------+在初始状态下,电梯处于停止状态。
当有请求时,电梯进入运行状态,前往相应楼层。
当到达楼层时,电梯进入开门状态,然后回到初始状态。
如果超过一段时间后没有操作(如10秒),电梯进入关门状态,然后返回初始状态。
PLC程序PLC程序设计与状态图密切相关,如下:M0 --> 延时10秒 --> M1 --> M2| | || v |+---------------> 开门 <---+M3 上行楼层 | 下行楼层| | || v |+------------------运行----+M0~M3是输入信号,表示控制器接收到的外部信号。
毕业设计三层电梯PLC控制系统设计
![毕业设计三层电梯PLC控制系统设计](https://img.taocdn.com/s3/m/d1a2117d0812a21614791711cc7931b764ce7b58.png)
毕业设计三层电梯PLC控制系统设计三层电梯PLC控制系统是一个非常重要的设计任务,本文将提供一个完整的设计方案,包括电梯系统的工作原理、硬件设计、PLC编程和测试方案。
1.电梯系统工作原理:电梯系统由控制系统、传感器、电机和电梯轿厢组成。
控制系统通过传感器检测电梯轿厢的位置,并根据乘客的操作信号控制电机的运行,使电梯能够安全、快速地运行。
2.硬件设计:2.1PLC选择:为了实现电梯系统的智能化控制,我们建议选择一款高性能、稳定可靠的PLC。
具体选择PLC的型号应根据项目需求进行决定。
2.2电机控制:电梯轿厢的运行主要通过电机实现。
我们可以使用变频器来控制电机的速度,并通过PLC输出控制信号给变频器。
2.3位置检测:电梯轿厢的位置可以通过霍尔传感器或光电传感器来检测。
这些传感器将传感器信号传输给PLC,从而实现对电梯位置的监控和控制。
2.4乘客操作:电梯的乘客操作可以通过按钮或触摸屏来实现。
按钮和触摸屏将操作信号传输给PLC,PLC通过判断信号类型以及当前电梯的状态来进行相应的控制。
3.PLC编程:根据电梯系统的需求,我们可以使用Ladder Diagram或者其他编程语言对PLC进行编程。
3.1初始化:当电梯系统刚启动时,PLC可以进行一系列的初始化操作,包括检测电梯轿厢的初始位置、设置电梯轿厢的初始方向以及初始化电梯轿厢上的按钮状态。
3.2电梯运行:在正常运行状态下,PLC会周期性地检测电梯位置,并根据乘客的操作信号来判断电梯的运行方向和目标楼层。
PLC会控制电机的运行,使电梯能够顺利到达目标楼层。
3.3紧急情况:在紧急情况下,如火灾或停电,PLC应能够切换到紧急模式。
在紧急模式下,PLC会使电梯立即停止并打开轿厢门。
4.测试方案:在设计完成后,我们需要对电梯系统进行各种测试以确保其正常运行。
4.1功能测试:测试电梯系统的各种功能,包括楼层选择、紧急停止、故障诊断等。
4.2安全性测试:测试电梯在紧急情况下的应急响应能力,包括火灾或停电情况下的反应速度和系统稳定性。
基于PLC的三层电梯设计
![基于PLC的三层电梯设计](https://img.taocdn.com/s3/m/0a3d075a91c69ec3d5bbfd0a79563c1ec5dad7b1.png)
基于PLC的三层电梯设计摘要:本论文阐述了可编程控制器PLC在电梯控制系统中的应用,介绍了3层楼电梯的PLC控制系统的总体设计方案、设计过程、组成,列出了具体的主要硬件电路、I/O分配表、电梯的控制梯形图及指令表,并给出了系统组成框图和程序流程图。
在分析处理随机信号逻辑关系的基础上,进行了PLC的编程方法,设计了一套完整的电梯控制系统方案。
电梯的电气系统由拖动系统和控制系统两部分组成。
目前电梯设计使用可编程控制器(PLC),功能变化灵活,编程简单,故障少,噪音低。
维修保养方便,节能省工,抗干扰能力强,控制箱占地面积少,使电梯运行更加安全、方便、舒适。
当乘员进入电梯,按下楼层按钮,电梯门自动关闭后.控制系统进行下列运作:根据轿厢所处位置及乘员所处层数。
判定轿厢运行方向,较厢运行。
将轿厢停在选定的楼层上;同时,根据楼层的呼叫,顺路停车,自动开关门。
另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。
关键字:PLC 电梯控制程序设计梯形图选题背景随着城市建设的不断发展,高层建筑不断增多,电梯在国民经济和生活中有着广泛的应用。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分,广泛的应用于高层住宅,大型公共建筑,工厂仓库等场所,节省了人力和时间,提高了工作效率。
电梯作为现代化的产物,早在上个世纪就进入了我们的生活之中。
大规模的经济建设尤其是蓬勃发展的房地产业给国内电梯行业开拓了更为广阔的市场。
随着经济建设的持续高速发展,我国电梯需求量越来越大。
由此,一个更为庞大的电梯市场已经在国内轰然形成。
我国以前主要都是依靠国外的进口技术,本国的电梯厂商主要都是依靠为进口电梯作销售代理或者售后维修进行经营。
但是随着技术的革新和与国外的交流,当今经济建设需求的各类电梯,几乎全部都可以在中国生产。
电梯生产作为一门国家的新兴产业,它这种能有减少人口膨胀对环境所造成的巨大压力的特性,注定了其在中国具有一片光明的前景。
plc课程设计三层电梯设计
![plc课程设计三层电梯设计](https://img.taocdn.com/s3/m/1cff1d12ce84b9d528ea81c758f5f61fb6362810.png)
plc课程设计 三层电梯设计一、课程目标知识目标:1. 学生能够理解PLC(可编程逻辑控制器)的基本原理,掌握其编程方法。
2. 学生能够描述三层电梯的基本工作原理和各部分功能。
3. 学生能够运用PLC实现对三层电梯的运行控制。
技能目标:1. 学生能够运用所学知识,设计并编写PLC程序,实现三层电梯的上升、下降、停止等基本功能。
2. 学生能够通过小组合作,解决实际电梯运行过程中可能遇到的问题,提高问题解决能力。
3. 学生能够运用所学知识,对电梯控制系统进行调试和优化。
情感态度价值观目标:1. 学生通过本课程的学习,培养对自动化控制技术的兴趣,激发创新意识。
2. 学生能够认识到PLC技术在现代工业中的重要作用,增强职业认同感。
3. 学生在小组合作中,培养团队协作精神,提高沟通与交流能力。
课程性质:本课程为实践性课程,以项目为导向,结合理论知识与实践操作,培养学生运用PLC技术解决实际问题的能力。
学生特点:学生具备一定的电子技术和编程基础,具有较强的动手能力和学习兴趣。
教学要求:教师需引导学生运用所学知识,完成三层电梯的设计与编程,注重培养学生的实际操作能力和问题解决能力。
同时,关注学生的情感态度价值观培养,提高学生的综合素质。
通过课程目标的分解,使学生在完成具体学习成果的过程中,达到课程目标的要求。
二、教学内容1. PLC基本原理:包括PLC的组成、工作原理、编程语言等,对应教材第2章内容。
2. 三层电梯工作原理:介绍电梯的主要组成部分、功能及工作原理,对应教材第3章内容。
3. PLC编程方法:学习PLC编程的基本指令、程序结构和编程技巧,对应教材第4章内容。
4. 电梯控制系统设计:运用所学知识,设计并实现三层电梯的控制系统,对应教材第5章内容。
5. PLC程序编写与调试:学习如何编写、下载和调试PLC程序,对应教材第6章内容。
6. 故障分析与优化:分析电梯运行过程中可能出现的故障,并提出解决方案,对应教材第7章内容。
三层电梯PLC控制系统设计
![三层电梯PLC控制系统设计](https://img.taocdn.com/s3/m/f5491200f6ec4afe04a1b0717fd5360cba1a8d8b.png)
三层电梯PLC控制系统设计一、引言随着城市化进程的加快,居民楼、商业中心和公共场所的电梯使用越来越广泛,因此电梯安全和效率成为人们关注的重点。
在这种背景下,电梯控制系统的设计和优化显得尤为重要。
本文将针对三层电梯的PLC控制系统设计进行详细阐述,以提高电梯运行的安全性和效率。
二、设计思路本文设计的三层电梯PLC控制系统,主要包括以下几个模块:按钮输入模块、电梯状态控制模块、电机控制模块和门控制模块。
其中,按钮输入模块负责接收乘客的指令,电梯状态控制模块负责判断电梯当前状态并进行相应的控制,电机控制模块负责控制电梯的运行方向和速度,门控制模块负责控制电梯门的开合。
整个系统的设计思路是基于有限状态机的思想,通过不同的状态切换实现电梯的安全和顺畅运行。
三、具体设计方案1.按钮输入模块按钮输入模块包括上行按钮、下行按钮和门控制按钮。
当乘客按下相应的按钮时,PLC将接收到按钮信号,并将其转换为相应的电梯指令。
在设计时,要考虑到按钮输入的抗干扰性和稳定性,以确保系统能够稳定运行。
2.电梯状态控制模块电梯状态控制模块主要负责判断电梯当前状态并进行相应的控制。
状态包括电梯的位置、运行方向和运行状态。
通过传感器检测电梯的位置和运动方向,并根据当前状态和乘客的指令进行状态切换和控制操作。
3.电机控制模块电机控制模块负责控制电梯的运行方向和速度。
根据电梯的当前状态和乘客的指令,确定电机的运行方向和速度,并通过PLC控制电机的启停和转向。
4.门控制模块门控制模块负责控制电梯门的开合。
通过传感器检测电梯门的状态,并根据指令控制电梯门的开合。
在设计时,要考虑到门的安全性和稳定性,以避免发生夹人等意外情况。
四、系统优化方案1.添加紧急停止按钮:为提高电梯的安全性,可以在电梯内外设置紧急停止按钮,一旦发生紧急情况,乘客可以通过按下按钮来停止电梯的运行。
2.增加故障检测功能:在系统中增加故障检测功能,及时发现系统故障并进行自动报警或停机处理,以减少事故的发生。
3层电梯plc课程设计
![3层电梯plc课程设计](https://img.taocdn.com/s3/m/7f728e8cc0c708a1284ac850ad02de80d4d80621.png)
3层电梯plc课程设计一、课程目标知识目标:1. 理解PLC(可编程逻辑控制器)的基本原理和功能,掌握其在电梯控制系统中的应用。
2. 学习3层电梯的基本结构和工作原理,理解其与PLC结合的控制方式。
3. 掌握PLC编程的基本方法和步骤,能运用所学知识对3层电梯进行简单控制程序设计。
技能目标:1. 能够运用PLC进行3层电梯的启动、停止、运行、楼层指示等基本控制。
2. 培养学生动手实践能力,通过实际操作,完成电梯控制系统的连接和调试。
3. 培养学生问题分析、解决能力,能够针对电梯运行过程中出现的问题进行排查和修复。
情感态度价值观目标:1. 培养学生合作意识,分组进行课程设计和实践,共同完成电梯控制任务。
2. 激发学生学习兴趣,通过实际应用案例,让学生认识到PLC技术在工程领域的广泛应用和重要性。
3. 培养学生安全意识,在实践过程中,注意电气安全,遵循操作规程。
本课程结合学科特点、学生年级知识深度和教学要求,旨在让学生掌握PLC在电梯控制系统中的应用,培养其动手实践和问题解决能力,同时注重培养合作意识和安全意识,使学生在学习过程中形成正确的价值观。
1.PLC基础知识:介绍PLC的定义、结构、工作原理和应用领域,重点讲解其在电梯控制系统中的作用。
教材章节:第一章《PLC概述》2.电梯结构与原理:讲解3层电梯的基本结构,包括曳引机、钢丝绳、轿厢、对重、门系统等组成部分,分析电梯工作原理。
教材章节:第二章《电梯结构与工作原理》3.PLC编程技术:教授PLC编程的基本指令、编程方法和步骤,结合电梯控制需求进行编程实践。
教材章节:第三章《PLC编程技术》4.电梯控制系统的连接与调试:指导学生进行PLC与电梯控制系统的连接,学习调试方法,掌握基本控制功能。
教材章节:第四章《PLC控制系统连接与调试》5.电梯控制程序设计:根据3层电梯的控制需求,设计相应的PLC控制程序,实现电梯的基本运行功能。
教材章节:第五章《PLC控制程序设计实例》6.课程实践:分组进行电梯控制系统的搭建和调试,解决实际问题,提高学生的动手能力和团队合作精神。
PLC课程设计三层电梯控制系统
![PLC课程设计三层电梯控制系统](https://img.taocdn.com/s3/m/1c80733d8f9951e79b89680203d8ce2f0166656f.png)
添加标题
添加标题
添加标题
添加标题
PLC的特点包括:可靠性高、编程 简单、易于维护、扩展性强、抗干 扰能力强等。
PLC在电梯控制系统中的应用可以 提高电梯运行的安全性、可靠性和 舒适性。
PLC在电梯控制系统中的主要作用
控制电梯的运行状态,包括启动、停止、加速、减速等 监控电梯的运行参数,如速度、位置、加速度等 处理电梯的故障报警,如门故障、超速、过载等 实现电梯的调度功能,如楼层选择、优先权等 提供人机界面,如显示楼层、运行状态等 记录电梯的运行数据,如运行时间、故障次数等
楼层等信息
驱动系统:包 括电机、减速 器、制动器等
安全装置:包 括安全钳、限 速器、缓冲器
等
通讯系统:包 括网络接口、
无线通讯等
电梯控制系统的基本功能
楼层选择: 乘客可以 通过按钮 选择目标 楼层
自动关门: 电梯门在 无人操作 时自动关 闭
运行控制: 电梯根据 乘客选择 楼层自动 运行
安全保护: 电梯在运 行过程中 遇到故障 时自动停 止运行, 并报警
软件架构:分层设计,包 括控制层、逻辑层和接口 层
控制层:负责接收用户指 令,控制电梯运行
逻辑层:负责处理电梯运 行逻辑,包括楼层选择、 速度控制等
接口层:负责与硬件设备 通信,如传感器、电机等
软件功能:包括楼层显示、 运行状态显示、故障报警 等
软件测试:包括单元测试、 集成测试和系统测试,确 保软件稳定性和可靠性
运行中监控:实时 监控电梯运行状态, 及时发现并处理异 常情况
定期维护:定期对 电梯控制系统进行 维护和保养,确保 其正常运行
故障处理:遇到故 障时,及时进行故 障排查和处理,确 保电梯安全运行
三层电梯控制系统设计PLC课程设计
![三层电梯控制系统设计PLC课程设计](https://img.taocdn.com/s3/m/66efc20a856a561253d36fae.png)
前言可编程控制器作为一种工业控制微型计算机,它以其编程方便、操作简单尤其是它的高可控性等优点,在工业生产过程中得到了广泛的应用。
它应用大规模集成电路,微型机技术和通讯技术的发展成果,逐步形成了具有多种优点和微型,中型,大型,超大型等各种规格的系列产品,应用于从继电器控制系统到监控计算机之间的许多控制领域。
随着社会的不断发展,楼房越来越高,而电梯成为了高层楼房的必须设备。
电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯,为高层运输做出了不可磨灭的贡献。
PLC在电梯升降控制上的应用主要体现在它的逻辑开关控制功能。
由于PLC具有逻辑运算,计数和定时以及数据输入输出的功能。
在电梯升降过程中,各种逻辑开关控制与PLC很好的结合,很好的实现了对电梯的控制。
在PLC课程设计中,我组设计了一个三层电梯控制系统,并且将西门子公司S7-200系列可编程控制器与其结合并应用起来,在学完《电气控制与PLC应用》课程后,我们在设计过程中较为得心应手,不至于从头开始。
整个过程包括了方案讨论,程序设计,程序修改,上机调试等,在程序设计方面花了比较多的时间,主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。
每当遇到困难时,我组都积极与老师联系讨论,深入分析研究问题,在整个过程中,我与我的组员都相互配合,相互学习。
目录一、引言.....................................1.1课程设计目的......................................1.2设计技术指标与要求................................二、总体方案设计.............................2.1系统硬件配置及组成原理...........................2.2 PLC的基本组成...................................2.3 CPU模块的技术指标..............................2.4 PLC工作原理....................................2.5 系统变量定义及分配表...........................2.6 系统接线图设计.................................三、控制系统设计...........................3.1 流程图设计....................................3.2 设计思路......................................四、系统调试及结果分析.....................4.1 硬件调试.....................................4.2软件调试.....................................4.3 结果分析.....................................五、结束语................................六、参考资料..............................七、附录..................................一、引言可编程逻辑控制器简称PLC,它早期时候用来代替继电器控制系统的,因此功能较为简单,只能进行开关量逻辑控制。
PLC三层电梯的设计
![PLC三层电梯的设计](https://img.taocdn.com/s3/m/aff19e586ad97f192279168884868762cbaebb6d.png)
PLC三层电梯的设计电梯是现代建筑中必不可少的交通工具,其设计和控制系统的可靠性与安全性对使用者至关重要。
本文将探讨PLC(可编程逻辑控制器)应用于三层电梯设计的相关内容。
1.总体设计思路三层电梯的总体设计思路是基于PLC控制系统实现电梯的安全、高效和智能化。
设计中需要考虑电梯的载重能力、速度、门控制、紧急情况下的故障响应和安全措施等因素。
PLC是一种可编程的控制器,具有可靠性高、适应性强、易编程等特点,能够满足电梯设计的要求。
2.电梯的控制逻辑电梯的控制逻辑是保证电梯正常运行的关键,其中包括电梯的上行和下行逻辑、停梯逻辑、开关门逻辑等。
通过PLC编程实现这些逻辑可以有效简化电梯的控制系统。
3.载重能力和速度控制在设计电梯的时候,需要考虑电梯的载重能力和速度控制。
PLC控制系统可以实时监测电梯的负载情况,并根据载重情况控制电梯的运行速度,以保证电梯的运行安全。
4.门控制系统电梯的门控制系统是电梯设计中非常重要的一部分,它要能够控制电梯门的开关,并保证开关门的安全性。
PLC控制系统可以实现电梯门开关的自动控制,并加入传感器来监测门的位置,保证电梯开关门的安全运行。
5.紧急情况下的故障响应和安全措施在电梯设计中,需要考虑紧急情况下的故障响应和安全措施。
例如,当电梯发生故障时,需要自动停止运行,并通过警示灯或语音提示告知乘客情况,并及时通知维修人员。
同时,还需要加入防止电梯超载和过载等安全措施,确保电梯的使用安全。
6.系统监控和维护PLC控制系统可以实现对电梯整个运行过程的监控和维护。
通过监控系统,可以实时了解电梯的运行状态,如运行时间、故障报警等信息。
这样可以帮助维修人员及时发现问题,并进行维护和修理,以保证电梯的运行安全和稳定。
总之,PLC三层电梯的设计应该综合考虑载重能力、速度控制、门控制系统、故障响应和安全措施等因素,以最大限度地保证电梯的安全性和可靠性。
PLC控制系统的应用可以提高电梯的自动化程度,简化控制系统,并提供全面的监控和维护功能。
三层电梯PLC控制系统设计含程序
![三层电梯PLC控制系统设计含程序](https://img.taocdn.com/s3/m/87324b4a53ea551810a6f524ccbff121dd36c521.png)
三层电梯PLC控制系统设计含程序电梯是现代建筑中常用的垂直交通设备,通过PLC控制系统实现对电梯的控制和管理,可以提高电梯的运行效率和安全性。
本文将针对一个三层电梯进行PLC控制系统的设计,包括电梯的运行逻辑和程序实现。
一、电梯运行逻辑设计1.状态监测a.电梯位置检测:通过位置传感器检测电梯所在楼层,可以确定电梯的位置信息。
b.门开关状态检测:通过开关传感器检测电梯门的打开和关闭状态,可以确定电梯门是打开还是关闭。
2.运行控制a.开门控制:当电梯到达指定楼层且电梯门关闭时,接收外部开门信号时,电梯门打开。
b.闭门控制:当电梯门打开一段时间后,自动闭门。
c.电梯上行控制:当外部调用上行时,电梯按照最优路线上行到指定楼层。
d.电梯下行控制:当外部调用下行时,电梯按照最优路线下行到指定楼层。
e.紧急停止控制:当电梯发生故障或紧急情况时,立即停止电梯运行。
二、PLC程序设计1.状态监测程序设计a.电梯位置检测程序:通过读取位置传感器的状态信号,将电梯所在楼层信息反馈给PLC程序。
b.门开关状态检测程序:通过读取开关传感器的状态信号,判断电梯门的打开和关闭状态。
2.运行控制程序设计a.开门控制程序:当电梯到达指定楼层且电梯门关闭时,接收外部开门信号时,将开门信号发送给电梯门控制装置。
b.闭门控制程序:当电梯门打开一段时间后,将闭门信号发送给电梯门控制装置。
c.电梯上行控制程序:当外部调用上行时,根据当前电梯的位置信息,计算最优路线,并将上行信号发送给电梯运行控制装置。
d.电梯下行控制程序:当外部调用下行时,根据当前电梯的位置信息,计算最优路线,并将下行信号发送给电梯运行控制装置。
e.紧急停止控制程序:当发生故障或紧急情况时,立即发送停止信号给电梯运行控制装置。
3.整体控制程序设计a.状态监测程序和运行控制程序的输出以及传感器的输入通过PLC的I/O模块进行连接。
b.PLC基于状态监测程序和运行控制程序,根据输入信号进行逻辑运算,并根据运行控制程序的结果,控制电梯门和电梯的运行。
PLC课设——三层电梯控制
![PLC课设——三层电梯控制](https://img.taocdn.com/s3/m/6e704b86a98271fe900ef96c.png)
PLC课设——三层电梯控制————————————————————————————————作者:————————————————————————————————日期:江南大学物联网工程学院《电气控制及PLC》综合设计报告设计题目:专业:班级:姓名:学号:指导教师:二0一二年 6 月21 日目录1.课程设计目的 (1)2.课程设计题目及要求 (1)3。
三层电梯自动控制PLC设计 (4)3.1 控制任务的分析与输入输出点分配 (4)3.1。
1电梯的基本结构 (4)3.1.2电梯的控制任务分析 (5)3。
1。
3 电梯PLC I/O 配线表 (6)3.2 三层电梯控制原理图 (6)3。
3 S7—300的硬件组态及序 (8)3。
3.1 S7—300的硬件组态 (8)3.3.2 程序设计思路 (12)3。
4 操作说明及注意事项 (15)总结及体会 (15)参考文献 (17)1.课程设计目的课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践,了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。
通过设计也有助于复习、巩固以往所学的知识,达到灵活应用的目的。
课程设计应强调能力培养为主,在独立完成设计任务的同时,还要注意其他几方面能力的培养与提高,如独立工作能力与创造力;综合运用专业及基础知识的能力,解决实际工程技术问题的能力;查阅图书资料、产品手册和各种工具书的能力;工程绘图的能力;书写技术报告和编制技术资料的能力.本次课设通过对本课程的设计,使学生对于PLC可编程控制器有更深的了解,通过对三层电梯的控制编程使学生对于PLC编程更加熟悉,能够更深刻的理解PLC控制的精髓。
2.课程设计题目及要求题目:三层电梯PLC控制要求:1.开始时,电梯处于任意一层。
2.当有外部呼梯信号到来时,电梯响应该呼梯信号,到达该楼层时,电梯停止运行,电梯门打开,延时5S后自动关门。
3.当有内部呼梯信号到来时,电梯响应该呼梯信号,到达该楼层时,电梯停止运行,电梯门打开,延时5S后自动关门.4.在电梯运行过程中,电梯上升(或下降)途中,任何反方向下降(或上升)的外部呼梯信号均不响应,但如果反向外部呼梯信号前方向无其它内、外部呼梯信号时,则电梯响应该外号,但不响应二层向下外部呼梯信号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
学号1350803203《电气控制与PLC》课程设计(2013级本科)题目:三层电梯自动控制系统设计系(部)院:物理与机电工程学院专业:电气工程及其自动化作者姓名:陈泽江指导教师:单乐职称:助教完成日期:2016 年7 月 4 日三层电梯模拟控制一、设计目的1.设计PLC控制的三层电梯模拟控制系统;2.掌握PLC的编程软件及有关指令的使用方法;3. 掌握PLC下位机与上位机通讯、软件调试的方法;4. 培养学生逻辑思维能力、分析问题与解决问题能力。
二、硬件系统设计1.硬件系统组成硬件系统由编程计算机(上位机)、S7-200PLC控制器(下位机、数字量输入/输出点为24入/16出)和三层电梯模拟被控对象等组成,编程计算机(RS232通讯口)和S7-200PLC控制器(RS485通讯口)之间通讯采用PPI通讯模块。
三层电梯模拟被控对象结构示意图如下所示。
2.定义I/O口地址分配表输入信号输出信号信号元件及作用PLC输入口地址信号元件及作用PLC输出口地址启动/停止带锁按钮一层内选记忆灯L1一层内选按钮K1 二层内选记忆灯L2二层内选按钮K2 三层内选记忆灯L3三层内选按钮K3 一层外呼向上灯UP1一层平层检测KL1 二层外呼向上灯UP2二层平层检测KL2 二层外呼向下灯DL2三层平层检测KL3 三层外呼向下灯DL3一层外选向上按钮U1 上行指示灯二层外选向上按钮U2 下行指示灯二层外选向下按钮D2 一层楼层指示灯SL1三层外选向下按钮 D3 二层楼层指示灯SL2三层楼层指示灯SL3接0V DC 1M 接24V DC 1L、2L、3L3.设计出硬件系统接线图三、控制内容及程序设计(一) 顺序呼叫控制内容1. 设计要求(1) 电梯初始位置在一层;(2) 电梯到达某一层,按下平层检测传感器,层显灯亮,同时层选灯灭;(3) 电梯离开某一层,按下平层检测传感器,层显灯灭;(4) 电梯运行方向用上、下行指示灯标记,电梯上行时,上行指示灯亮;电梯下行时,下行指示灯亮。
2. 设计内容(1) 按下启动按钮,电梯开始工作;(2) 电梯初始位置在一层,每按外选上呼和下呼按钮,对应层选指示灯、方向指示灯、层显与层检测传感器工作,实现其顺序控制功能;(3) 电梯在一层,内选都有呼叫并运行,对应层选指示灯、方向指示灯、层显与层检测传感器工作,实现其控制功能。
(二) 随机呼叫控制内容1. 设计要求(1) 电梯初始位置在一层;(2) 电梯到达某一层,按下平层检测传感器,层显灯亮,同时层选灯灭;(3) 电梯离开某一层,按下平层检测传感器,层显灯灭;(4) 电梯运行方向用上、下行指示灯标记,电梯上行时,上行指示灯亮;电梯下行时,下行指示灯亮;(5) 设计程序时应以该层为基准,来判断下一步如何动作与控制;(6) 电梯运行在层中间不能停止;(7) 遵循“顺向优先,内选优先、最远距离优先响应”的设计原则。
2. 设计内容(1) 按下启动按钮,电梯开始工作;(2) 电梯在一层,内、外层选按钮都有呼叫,对应层指示灯亮;对应电梯运行方向指示灯亮,实现其控制功能;(3) 电梯在二层,内、外层选按钮都有呼叫,对应层指示灯亮;对应电梯运行方向指示灯亮,实现其控制功能;(4) 电梯在三层,内、外层选按钮都有呼叫,对应层指示灯亮;对应电梯运行方向指示灯亮,实现其控制功能;(5) 按下停止按钮,电梯停止工作。
四、预习报告设计要求1.实验前,根据控制内容设计出系统的接线图、程序流程图、时序图;2.设计出控制程序,并创新出一个以上的彩灯循环(1)控制功能。
五、系统调试及问题分析1.实验中,先把事先设计好的控制程序输入编程计算机,编译无错误后(只说明编程语法无错误)下载到PLC的CPU中。
2. PLC控制器控制彩灯循环(1)运行,如果控制功能不满足要求,再进行控制程序调试(可在监控状态下),反复修改控制程序直到满足控制功能为止。
3. 在调试中所遇到的问题,要运用所学的理论知识或实践经验独立解决,逐步提高分析问题及解决问题的能力。
六、设计报告要求1. 实验结束后,要书写出设计报告,报告中要求有系统接线图、状态时序图、程序流程图、带有功能注释的控制程序等;2.报告中必须有调试过程中遇到的问题及解决方法;收获、体会及建议。
河西学院本科生课程设计诚信声明本人郑重声明:所呈交的课程设计,是本人在指导老师的指导下,独立进行研究工作所取得的成果,成果不存在知识产权争议,除文中已经注明引用的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
作者签名:二O 年月日摘要现如今,电梯已经是城市的一个标志性建设,代替了以前的楼梯。
本设计三层电梯为对象,利用西门子S7-200 PLC作为控制器,对其控制系统做了硬件设计和软件设计。
硬件部分设计了控制面板、控制系统、CPU 的选型及硬件接线图,其中控制系统包括启动系统、判断系统、选择系统;软件部分设计了软件流程图,编写了梯形图并且通过STEP 7-MicroWIN编程软件及S7-200仿真软件对其进行了仿真调试,程序运行正确,实现了电梯的自动控制要求。
abstractNowadays, the elevator is a landmark of the city construction, instead of the stairs before. T his design three layers of elevator as an object, using the Siemens S7-200 PLC as the control ler, the control system hardware design and software design. Hardware design of the control panel, control system, selection of CPU and hardware wiring diagram and control system in cluding startup system, judgment system, select system; Software part design flow chart of t he software, write the ladder diagram and programmed with STEP 7 - MicroWIN software a nd simulation software on the S7-200 simulation debugging, program runs correctly, realize the automatic control requirements of the lift.目录一、设计的目的及意义 (2)二、方案选择 (3)2.1 电梯继电器控制系统的特点 (3)2.1.1电梯继电器控制系统的优点 (3)2.1.2电梯继电器控制系统的缺点 (3)2.2 PLC控制电梯的特点 (3)2.2.1 PLC控制电梯的优点 (3)三、PLC控制系统硬件设计 (5)3.1三层电梯主电路 (5)3.1.1三层电梯曳引电机及门电机电路图 (5)3.2 I/o点数的分配 (5)3.2.1 I/O点数的估算 (5)3.2.2输入/输出的分配如下 (7)3.3系统结构框图 (8)四、系统软件设计 (9)4.1 三层电梯梯形图 (9)4.1.1 电梯的平层信号处理: (9)附录 (18)总结 (21)参考文献 (22)一、设计的目的及意义在现代社会和经济活动中,电梯已经成为城市物质文明的一种标志。
特别是在高层建筑中,电梯是不可缺少的垂直运输设备。
随着高层建筑飞速发展的今天,电梯行业也随之进入了新的发展时期,电梯控制技术已经发展到了调频调压调速,其逻辑控制也由PLC代替原来的继电器控制,其许多功能是传统的继电器控制系统无法实现的。
二、方案选择2.1 电梯继电器控制系统的特点2.1.1电梯继电器控制系统的优点(1) 所有控制功能及信号处理均有硬件实现,线路直观,易于理解和掌握,适合于一般技术人员和技术工人所掌握。
(2) 系统的保养、维修及故障检查无需较高的技术和特殊的工具、仪器。
(3) 大部分电器均为常用控制电器,更换方便,价格较便宜。
(4) 多年来我国一直生产这类电梯,技术成熟,已经形成系列化产品,技术资料图纸齐全,熟悉、掌握的人员较多。
2.1.2电梯继电器控制系统的缺点(1) 系统触点繁多、接线线路复杂,且触点容易烧坏磨损,造成接触不良,因而故障率较高。
(2) 普通控制电器及硬件接线方法难以实现较复杂的控制功能,使系统的控制功能不易增加,技术水平难以提高。
(3)电磁机构及触点动作速度比较慢,机械和电磁惯性大,系统控制精度难以提高。
(4) 系统结构庞大,能耗较高,机械动作噪音大。
(5) 由于线路复杂,易出现故障,因而保养维修工作量大。
费用高;而且检查故障困难,费时费工。
总之,电梯继电器控制系统故障率高,大大降低了电梯的可靠性和安全性,经常造成停梯,给乘客人员带来不便和惊扰。
且电梯一旦发生冲顶或蹲底,不但会造成电梯机械部件损坏,还可能出现人身事故。
所以目前电梯的继电器控制已经很少使用了。
2.2 PLC控制电梯的特点2.2.1 PLC控制电梯的优点随着社会的不断发展,楼房越来越高,而电梯成为了高层楼房的必须设备。
电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯,为高层运输做出了不可磨灭的贡献。
PLC在电梯控制上的应用主要体现在它的逻辑开关控制功能。
由于PLC具有逻辑运算,计数和定时以及数据输入输出的功能。
在电梯控制过程中,各种逻辑开关控制与PLC很好的结合,很好的实现了对电梯的控制。
电梯的电气系统由拖动系统和控制系统两部分组成。
传统的电气控制系统采用的继电器逻辑控制由于触点多、故障率高、可靠性差、体积大等缺点,正逐渐被淘汰。
目前电梯设计使用可编程控制器(PLC),要求功能变化灵活,编程简单,故障少,噪音低。
维修保养方便,节能省工,抗干扰能力强,控制箱占地面积少。
当乘员进入电梯,按下楼层按钮,电梯门自动关闭后.控制系统进行下列运作:根据轿厢所处位置及乘员所处层数.判定轿厢运行方向,保证轿厢平层时减速。
将轿厢停在选定的楼层上;同时,根据楼层的呼叫,顺路停车,自动开关门。
另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。
通过以上对比,最终选择利用西门子公司可编程控制器(PLC)对三层电梯进行控制,形成电梯控制系统。
三、PLC控制系统硬件设计3.1三层电梯主电路3.1.1三层电梯曳引电机及门电机电路图根据设计要求,本次设计的电气控制系统主回路原理图如图所示。
