高低压配电柜知识简介

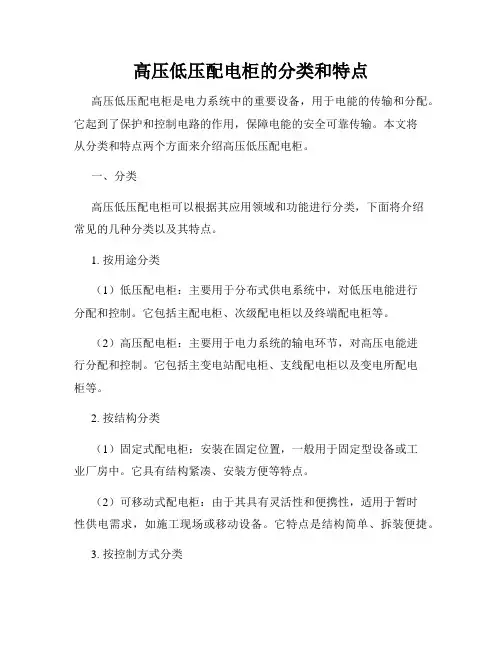

高压低压配电柜的分类和特点
高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备,用于电能的传输和分配。
它起到了保护和控制电路的作用,保障电能的安全可靠传输。
本文将从分类和特点两个方面来介绍高压低压配电柜。
一、分类高压低压配电柜可以根据其应用领域和功能进行分类,下面将介绍常见的几种分类以及其特点。
1. 按用途分类(1)低压配电柜:主要用于分布式供电系统中,对低压电能进行分配和控制。
它包括主配电柜、次级配电柜以及终端配电柜等。
(2)高压配电柜:主要用于电力系统的输电环节,对高压电能进行分配和控制。
它包括主变电站配电柜、支线配电柜以及变电所配电柜等。
2. 按结构分类(1)固定式配电柜:安装在固定位置,一般用于固定型设备或工业厂房中。
它具有结构紧凑、安装方便等特点。
(2)可移动式配电柜:由于其具有灵活性和便携性,适用于暂时性供电需求,如施工现场或移动设备。
它特点是结构简单、拆装便捷。
3. 按控制方式分类(1)手动配电柜:通过人工操作来实现对电路的控制和切换。
适用于一些简单的电路控制需求,如手动切换电源。
(2)自动配电柜:通过自动控制装置来实现对电路的控制和切换。
它具有自动化程度高、响应速度快的特点。
二、特点高压低压配电柜具有以下几个特点,以保障电能的安全传输和分配。
1. 安全可靠:配电柜内部设置相应的保护装置,如过载保护、断路器、短路保护等,能够及时切断故障电路,避免事故发生。
2. 灵活可调:高压低压配电柜能够根据实际需要调整电路的配置,满足不同负荷的供电需求。
3. 易于维护:配电柜采用模块化设计,设备更换和维护更加方便,提高了系统的可靠性和可用性。
4. 控制精度高:自动配电柜能够根据电能负荷的变化,实现精确的电能调节和控制,提高了电能的利用效率。
5. 节约空间:高压低压配电柜采用紧凑的设计,占用空间小,适用于各种场所,提高了空间利用率。
6. 便于监测:现代高压低压配电柜配备远程监测功能,可以实时监测电能使用情况和设备运行状态,及时发现并解决问题。
高低压配电柜知识点总结
高低压配电柜知识点总结一、高低压配电柜的基本概念1. 高低压配电柜是指用于配电系统的设备,用于将电力输入进行分配和控制,保证电能正常供给各个电气设备。
2. 高低压配电柜一般包括高压配电柜和低压配电柜两个部分,用于处理不同电压等级的电能分配和控制。
3. 高低压配电柜的设计、制造和安装需要遵循相关电气安全标准和规范,确保其安全可靠、性能稳定。
二、高低压配电柜的主要构成1. 高低压配电柜通常由外壳、断路器、接触器、过载保护装置、控制装置、仪表等组成,不同型号和用途的配电柜在构成上可能会有所不同。
2. 外壳:用于安装和固定配电柜内部的各种电气设备,同时起到保护作用,确保操作人员的安全。
3. 断路器:用于控制和保护电路的开关设备,一般根据电压等级和负载电流不同,选择对应的断路器进行安装。
4. 接触器:用于控制电机或其他电器设备的开关装置,通常需要根据负载情况选择合适的接触器型号。
5. 过载保护装置:用于保护电气设备不受过载电流损坏,通常用热继电器或电子过载保护器实现。
6. 控制装置:用于配电柜的操作和控制,通常包括按钮、指示灯、继电器等设备。
7. 仪表:用于监测和显示电路状态和参数,帮助操作人员进行实时监控和调节。
三、高低压配电柜的重要性1. 高低压配电柜是电气系统中的关键设备,直接关系到电能的分配和控制,一旦出现故障可能影响整个电气设备的正常运行。
2. 高低压配电柜的性能稳定和安全可靠对于工业生产和日常生活都至关重要,一旦发生故障可能给人员和设备带来极大的危害和损失。
3. 高低压配电柜的合理设计和正确使用对于提高电气设备的工作效率和延长设备寿命具有重要意义。
四、高低压配电柜的安装和维护1. 高低压配电柜的安装需要遵循相关标准和规范,确保安装位置合理、绝缘良好、接地稳固,同时保证通风散热和操作维护的便利。
2. 高低压配电柜的维护包括定期检查、清洁、紧固、润滑等工作,确保设备的正常运行和延长使用寿命。
3. 高低压配电柜的维修需要由专业人员进行,对于电气部分的检修需要断开电源、进行绝缘检查,并在检修完毕后经过专业人员复验后方能重新投入使用。
高低压开关柜知识总结---精品管理资料
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。
内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分:(1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.(5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业.由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车。
在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
(6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装,可以一台或多台电容器柜并列运行.电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。
高、低压配电柜基础知识
高、低压配电柜基础知识什么是高、低压配电柜?高、低压配电柜是一种电力配电设备,用于电力系统中的电能传输和配送。
通常由低压配电柜和高压配电柜组成。
低压配电柜主要用于低电压区域的电能传输和配送,通常指1000V以下的电压范围。
而高压配电柜则用于高电压区域,通常指1000V以上的电压范围。
高、低压配电柜的作用高、低压配电柜在电力系统中具有重要的作用,它们的主要作用包括:1. 配电高、低压配电柜用于将电能从发电站、变电站传输到住宅、工业和商业用电设备。
在这个过程中,高、低压配电柜通常扮演着“传输者”的角色。
2. 保护高、低压配电柜也用于电力系统的保护。
在电力系统中,不稳定的电压和电流等因素可能会对设备造成损害或对人身安全造成威胁。
高、低压配电柜通过控制电力系统中的电流和电压,以及相应的开关和保护机构,来保护设备和人身安全。
3. 控制高、低压配电柜还用于电力系统的控制,包括开关、启动和停止电气设备,以及对不同区域的电能进行分配等。
通过高、低压配电柜,可以实现设备的自动化,提高电力系统的可控性和效率。
高、低压配电柜的组成及工作原理高、低压配电柜的组成结构和工作原理都比较复杂。
在此,仅就其基本构成简单介绍,方便读者初步了解。
1. 低压配电柜低压配电柜通常由电源接头、主开关、断路器、熔断器、接触器、继电器、仪表表盘等组成。
其工作原理是将交流电源由电源接头输入低压配电柜内,由主开关进行控制,并在需要时通过其他设备保护和控制电力系统。
2. 高压配电柜高压配电柜通常由电缆连接、高压断路器、隔离开关、组合电器柜等组成。
其工作原理是将高压电源通过电缆连接输入高压配电柜内,由高压断路器进行控制,并在需要时通过其他设备保护和控制电力系统。
高、低压配电柜的应用场景高、低压配电柜在电力系统中有广泛的应用,特别是在大型工业和商业场所。
以下是高、低压配电柜应用的几个典型场景:1. 工业领域在工业领域,高、低压配电柜通常被用于大型机器设备的控制和保护,例如:机床、风力发电设备、电力发电设备等。
高低压配电柜讲解
高低压配电柜讲解
高低压配电柜是一种用于配电系统中进行电能转换和分配的设备。
它主要由高压部分和低压部分组成。
高压部分通常由电缆、机械分合闸装置、熔断器、继电器保护等部分组成。
低压部分则包括空气开关、熔断器、接触器、断路器等电气元件。
高低压配电柜的作用是将电源送入不同的用电设备,保证电力系统的正常运转。
高低压配电柜的特点是结构紧凑、功能齐全、安全可靠、灵活性强。
它可以实现远程控制、自动化控制和现场控制等多种方式。
在工业、建筑、医疗、交通等领域都有广泛的应用。
在使用高低压配电柜时,需要注意以下几点:首先,要确保配电柜上的电气元件符合要求,同时要检查高压电缆和低压电缆的接头是否牢固、是否有漏电的情况。
其次,要进行配电柜的漏电保护测试,以确保电源的安全可靠。
最后,要在配电柜旁设置专门的安全警示标志,以便在发生故障时及时发现并处理。
在使用高低压配电柜时,一定要注意安全,避免触电、火灾等意外事故的发生。
在操作前,必须先切断电源,确保配电柜内没有电流流经。
在操作高压部分时,必须佩戴绝缘手套和鞋,并按照正确的操作程序进行操作。
同时,也要保持配电柜的清洁和干燥,避免灰尘、水分等对电气元件的影响。
- 1 -。
(完整版)高低压配电柜知识简介
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
■柜体的防护等级为IP30,用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
高低压配电柜基础知识
高低压配电柜基础知识
高低压配电柜基础知识
高低压配电柜是电力网络中用于调节及分配电压,并存放控制、保护及测试设
备的电能装置箱,它是传统和智能电力系统的重要组成部分。
高低压配电柜的分类主要有半控制的配电柜以及智能的配电柜。
半控制的配电柜运用自身控制系统进行电压变换、调压和调流开关操作,而智能的配电柜则使用自身的控制技术具有多台配电柜的同步控制功能,可实现自动调压、调流功能,适用于长距离及多终端分配电源。
配电柜的安装应注意,跟踪地面应水平平整,防止安装和维护时发生沉陷破损;安装完毕后,应进行水封试验和接地电阻试验,测量结果应符合国家相关标准。
此外,在配电柜的安全保护方面,安装的时候,应注重升压装置的安全措施,加之安装操作者的操作熟练度,以确保安全有效的安装运行状态。
高低压配电柜的制造和安装都要求极其的严格,它的理论依据和技术支持都必
须进行详细的梳理和深入的分析,以确保产品的安全可靠,达到设计规范要求,确保安全运行。
在工程建设、安装、技术调试及维保等过程中,也要求工作人员有足够的经验和技术,例如高等级的电技能,知晓设备的使用及管理规定等,以确保高低压配电柜的正常使用。
高低压配电柜知识简介要点
高低压配电柜知识简介要点高低压配电柜是一个非常重要的电力设备,用于配电和控制各种电气设备。
本文将介绍高低压配电柜的相关知识要点。
什么是高低压配电柜?高低压配电柜是一种集电力出线、分配、控制、保护和测量于一体的配电设备。
它主要用于工业和民用建筑物中的电力系统,对电源进行管理和控制。
高低压配电柜有许多不同的类型和规格,对其应用领域和使用要求有着不同的需求。
其基本结构包括组合式电器、断路器、接触器、保险丝和仪器及仪表等。
高低压配电柜的作用高低压配电柜的作用主要是两个方面:1.配电:高低压配电柜作为电气系统的起始和终止点,将电力送入不同的电气设备中。
2.控制:高低压配电柜可以控制电力系统的工作状态、调整电气设备的工作参数和保护电气设备的安全。
高低压配电柜的特点高低压配电柜在电力系统中有很多特点,以下是其中的一些:1.安全性:高低压配电柜使用前需要进行严格的检查和测试,以确保其安全性。
2.准确性:高低压配电柜的仪器及仪表可以实时检测电气设备的电流、电压、频率等参数。
3.稳定性:高低压配电柜的组合式电器、断路器、接触器等组件都有很好的耐久性和可靠性。
4.灵活性:高低压配电柜可以根据电力需求进行灵活的扩展,满足不同的工业和民用电气系统的需求。
高低压配电柜的使用场景高低压配电柜主要应用于下列场景:1.工业制造:高低压配电柜可以广泛应用于厂房、车间等场合,控制各种电动机、空调设备等电气设备。
2.住宅区:高低压配电柜可以对住宅区及小区的电能分配和控制。
3.商业建筑:高低压配电柜也可以为商业建筑,如商场、停车场、酒店等提供配电和控制服务。
高低压配电柜的技术应用随着科技的不断发展,高低压配电柜在技术上也有了很大的提升。
以下是一些高低压配电柜技术应用:1.智能控制:高低压配电柜中的仪器和仪表可以与计算机联通,实现智能控制。
2.远程控制:高低压配电柜可以通过网络,实现远程控制和监控。
3.节能措施:高低压配电柜可以通过选用高效能的设备,实现节能的措施。
高低压开关柜知识总结
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。
内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分:(1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车。
在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
(6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装,可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。
高低压开关柜基础知识
凹凸压开关柜根底学问培训教材真空开关柜根底学问在实际使用中多将真空断路器装入金属柜内,构成高压开关柜。
开关柜中除了断路器之外,还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC 吸取器,而且还要安装继电保护用的二次回路元件和线路,引接电缆或架空线都可以进入柜内,使开关柜成为一个有相对独立组合功能的配电装置。
在发电厂的开关站、输电线路的变电站、承受电能的用户终端变电所中,都大量承受各种开关柜。
大约在10 年之前,装有少油断路器的开关柜在全国几乎占居垄断地位,但随着真空断路器的兴起,少油开关拒逐步退居其次。
自1993 年提出“无油化改造“要求以来,更助长了这一趋势,有的省市甚至明令制止在城市电网及重要用户的所、站建设中连续使用少油开关拒,而旧站则逐步用真空开关柜来取代少油开关柜。
目前我国真空开关柜方面的技术标准有:GB3906-91 3~35kV 沟通金属封闭开关设备DL404-91 户内沟通高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿,依据所装断路器的参数而定,唯一不同的是,开关拒额定电流依据主回路中各电器元件〔例如隔离开关,或电流互感器〕的最小额定电流取值。
2.高压真空开关拒的类型高压真空开关柜,可有三种分类方式,每一类又有假设干个根本类型,它们各有自己的特点。
详见表1。
表1:常见高压真空开关柜构造特点分类根本类型构造特点优缺点方式按断路器安装方式固定式①断路器固定安装②柜内装有隔离开关①柜内空间较宽阔,检修简洁②易于制造,本钱较低③安全性差①断路器移出柜外,更换、修理便利按柜内隔室的构成移开式半封闭式箱式断路器可随移开部件(手车)移出柜②省却隔离开关外③构造紧凑④加工精度较高,价格贵些柜体正面、侧面封闭,柜体反面和①构造简洁,造价低母线不封闭②安全性差①母线也被封闭,安全隔室数目较少,或隔板防护等级低性好些于IP1X ②构造简洁一些,价格稍高①断路器及其两端相连的元件均间隔式铠装式空气绝缘有隔室②隔板由非金后板制成构造与间隔式一样,但隔板由接地金属板制成极间和极对地的绝缘靠空气间隙保证①安全性更好些②构造简洁,价格贵些①安全性最好②构造更简洁,价格更高① 绝缘性能稳定② ②造价低③柜体体积大些按柜内绝极间和极对地绝缘靠较小的空气①柜体体积小,但防凝缘介质复合绝缘间隙加固体绝缘材料来保证性能不够牢靠②造价高一些① 技术简洁SF6 气体全部回路元件置于密闭以容器中,② 加工精度要求高绝缘充入SF6 气体①价格高半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN 和GGXZ) (见图二)都属于固定式,而间隔式(如JYN 型)和铠装式开关拒(KYN 型)都属于移开式的(JYN 型、KYN 型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。
高低压开关柜基础知识
1. 在全部和部分带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开,为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地,应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时,应断开二次回路,并取下一次熔断器6. 检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作
结构特点
1. 柜体宽敞,内部空间大,间隙合理2. 零部件通用性强,适用性好,标准化程度高3. 各功能室相互隔离,如母线室、电器室、电缆室等4. 设有防护等级,如IP30、IP40等,可根据环境要求选择5. 可根据需求进行拼装、组合,灵活性强
主要组成
1. 柜体:由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成2. 断路器:用于电路的通断和保护3. 一次电器元件:如高压断路器、高压接触器、高压熔断器等4. 二次元器件:如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备,用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用
高压低压配电柜的安全用电知识与常识
高压低压配电柜的安全用电知识与常识高压低压配电柜是电力系统中不可或缺的设备,用于电能的传输和分配。
然而,由于其工作原理的特殊性,如果使用不当或存在安全隐患,可能会导致严重的事故和人身伤害。
因此,了解高压低压配电柜的安全用电知识和常识是至关重要的。
本文将介绍高压低压配电柜的基本原理、工作流程以及使用中需要注意的安全要点。
一、高压低压配电柜的基本原理高压低压配电柜是电力系统中的核心设备,主要由高压进线柜、变压器、低压配电柜及相关保护设备组成。
其基本工作原理是将高电压的电能通过变压器降压至低电压后,再通过低压配电柜将电能输送给各个用电设备。
高压低压配电柜具备电能分配、保护和监控的功能,确保电力系统的正常运行。
然而,由于高压低压配电柜涉及高电压和大电流的传输和分配,使用中存在一定的安全风险,需要人们高度重视。
二、高压低压配电柜的工作流程1. 高压进线:高压进线是将变电站输出的高压电能引入到配电柜系统中的关键步骤。
在进行高压进线时,应仔细检查进线柜的各个部件,确保其完好无损并无异物存在。
同时,需严格按照操作规程操作,避免误操作导致事故发生。
2. 降压变换:进入低压配电柜之前,高压电能需要经过变压器进行降压。
在此过程中,操作人员必须穿戴好相应的防护装备,并确保变压器正常运行。
此外,对于变压器周围的安全区域应进行标识和警示,防止未经授权的人员进入。
3. 低压配电:经过变压器降压后的电能进入低压配电柜进行分配,并连接到各个用电设备。
在低压配电过程中,应确保电路连接准确可靠,各个开关和继电器工作正常,并仔细检查线缆的绝缘状况。
另外,为了保证系统的稳定性和安全性,应根据负荷需求合理配置断路器和熔断器等保护设备。
三、高压低压配电柜的安全用电常识1. 定期检查:定期对高压低压配电柜的各个部件进行检查是防范事故风险的重要手段。
检查过程中,注意观察仪表显示情况,检查开关和继电器的工作状态,确保各个设备正常工作。
如发现设备存在异常情况,应立即停止使用并进行维修或更换。
高低压配电柜讲解
高低压配电柜讲解
高低压配电柜是一种转换、分配、控制和保护电能的综合性电力设备,是电力系统中重要的设施之一。
高低压配电柜通过集中控制各种电力设备的开、关和保护装置,能够有效地保护电力设备,保障电力系统运行安全和可靠。
高低压配电柜一般由高压室、中压室和低压室三部分组成,根据不同的使用场合,可根据需要进行扩展。
高压室主要用于接受高压电源输入,对高压电能进行变压、开关、分配和保护;中压室主要用于承接高压电源输出,向低压室供电,对中压电能进行变压、开关、分配和保护;低压室主要用于承接中压室输出,向低压设备供电,对低压电能进行开关、分配和保护。
高低压配电柜具有以下几个方面的优点:
1.可靠性高:高低压配电柜采用优质的电气元器件和材料制造,安装有各种保护和安全装置,具有很高的可靠性和稳定性。
2.灵活性强:高低压配电柜采用模块化设计,按照用户的要求和需要进行组合,可以灵活地满足各种不同场合下的电力需求。
3.使用寿命长:高低压配电柜的使用寿命长,维护保养简单方便,降低了设备的维修时间和成本。
4.整体造型美观:高低压配电柜外观造型美观、结构合理、紧凑,布局科学合理,使用寿命长。
在使用高低压配电柜时需要注意以下几点:
1.正确安装:高低压配电柜在安装时需要按照产品说明书中的说明进行操作,确保设备安装正确,牢固可靠。
2.正确操作:高低压配电柜应由专业的电力工程技术人员进行操作,按照产品说明书中的指引和要求进行操作,确保电力系统的运行安全和稳定。
3.定期检修:高低压配电柜一般需要进行定期检修和保养,根据设备的运行情况,定期更换电气元器件,确保设备的使用寿命和运行安全。
高、低压配电柜基础知识
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统?答:TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统,称为爱护接地系统,也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统,称作接零爱护系统,用TN 表示。
IT 方式是电源侧没有工作接地,或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少?答:为50Hz,又叫工频。
3. 电力负荷的分级?重大损者。
二级负荷:二级负荷为中断供电将在政治、经济上造成较大损失者,三级负荷:三级负荷为普通的电力负荷。
4. 啥是电弧?答:电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所?答:是担负着从电力系统同意电能,通过变压(升压或落压),然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流?线电压、线电流?答:在三相四线电路中相线与中线的电压为相电压;任意两相线间的电压为线电压;线电压是相电压的√3倍。
流过各相负载的电流为相电流;流过相线中的电流为线电流。
答:要紧作用是变换电压,以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后,线路传输的电流减小,能够减少线路损耗,提高送电经济性,达到远距离送电的目的,而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥?答:(1 )额定电压;(2 )额定电流;(3 )额定容量;(4 )空载电流;(5 )空载损耗;(6 )短路损耗;(7 )阻抗电压;(8 )绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应?答:在电路发生短路时,极大的短路电流将使导体温度迅速升高,称之为短路电流的热效应。
10. 啥叫涡流?涡流的产生有哪些害处?答:当交流电流经过导线时,在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流,由于这种感应电流在整块导体内部自成闭合回路,非常像水的旋涡,因此称作涡流。
高低压配电柜基础知识
高低压配电柜基础知识
低压配电设备主要产品有哪些?
低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心
电控设备和配电设备产品的主要区别?
电控设备功能以控制为主,配电设备的功能则以传输为主。
影响触电对人体危害程度的因素有哪些?
电流的大小、电流的持续时间、电流的流经途径、人体的电阻及电流的频率等因素。
触电的类型?
直接触电、间接触电、感应电压电击、雷电电击、静电电击。
在电气设备工作,保证安全的组织措施有哪些?
工作票制度、操作票制度、清查现场和全面交底制度、工作许可制度、工作监护制、工作间断和工作转移制度和工作终结和送电制度。
变电站(所)常用直流电源有哪些?
蓄电池、硅流和电容储能。
哪些电气设备必须进行接地或接零保护?
①、发电机、变压器、电动机、高低压电器和照明器具的底座和外壳;②、互感器的二次线圈;③、配电盘和控制盘的框架;④、电动设备的传动装置;⑤、屋内外配电装置的金属架构,混凝土架和金属围栏;⑥、电缆头和电缆盒外壳,电缆外皮与穿线钢管;⑦、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。
高压设备发生接地故障时,人体接地点的安全距离是多少?
室内应大于4 m,室外应大8 m。
成套电气高低压开关柜知识
解决方案:加强材料检验、提高加工精度、加强装配过程监控、规范电缆 连接和接地等 注意事项:加强与设计部门的沟通、严格按照施工规范进行安装、加强验 收环节等
06
高低压开关柜的运 行与维护
运行环境要求与注意事项
温度要求:高低 压开关柜运行时, 应保持室内温度 在规定范围内, 避免过热或过冷。
高低压开关柜的优势:具有较高的电气性能和机械强度,能够承受较大的电流和电压;具有较高的可靠 性和稳定性,能够保证设备的正常运行;具有较高的灵活性和可扩展性,能够适应不同的应用场景和需 求。
高低压开关柜的适用范围:适用于各种高低压配电系统,如电力系统、工业自动化系统、楼宇自动化系统等;适 用于各种电压等级和电流等级的设备,如电动机、变压器、发电机等。
安装调试与验收标准
安装前的准备工 作:检查设备、 工具、材料等是 否齐全、合格
安装过程中的注 意事项:按照图 纸和规范进行安 装,确保设备稳 定、安全
调试过程中的要 求:对设备进行 调试,确保各项 功能正常
验收标准:按照 相关标准和规范 进行验收,确保 设备符合要求
常见问题及解决方案
制造过程中常见问题:材料选择不当、加工精度不足、装配错误等
• 高低压开关柜的选型: a. 根据使用环境选择合适的开关柜类型 b. 根据实际需求 选择合适的开关柜尺寸和规格 c. 考虑开关柜的电气性能和机械性能要求 d. 考虑 开关柜的安装和维护方便性
• a. 根据使用环境选择合适的开关柜类型 • b. 根据实际需求选择合适的开关柜尺寸和规格 • c. 考虑开关柜的电气性能和机械性能要求 • d. 考虑开关柜的安装和维护方便性
布置开关柜的位置和结构,确保其具有良好的通风、 散热和操作维护性能。
(完整版)高低压配电柜
高低压配电柜简介高低压配电柜顾名思义就是接高压配电柜、低压开关柜和以及连接线缆的配电设备,一般供电局、变电所都是用高压配电柜,然后经变压器降压再到低压开关柜,低压开关柜在到各个用电的配电盘,控制箱,开关箱,里面无非就是把一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体的配电设备。
低压开关柜[1]低压开关柜安全技术操作规程1、在全部和部分带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开。
2、有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。
3、在运行的电流互感器二次回路上工作时,应采取下列安全措施:3.1严禁将电流回路断开。
3.2为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕。
3.2禁止在电流互感器与短路端子之间的回路和导线上进行任何工作。
4、在运行中的电压互感器二次回路上工作时,应采取下列安全措施:4.1严格防止短路或接地4.2应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置。
4.3接临时负载时,必须装有专用的开关和熔断器。
4.4二次回路通电试验时,为防止由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器。
4.5二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作后方可加压。
4.6检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作。
1、高压配电柜简介配电柜的功能配电柜的组成高压配电柜的"五防”产品详细分类相关标准高压配电设备高压配电柜带电显示装置的改进简介配电柜的功能配电柜的组成高压配电柜的"五防”产品详细分类相关标准高压配电设备高压配电柜带电显示装置的改进展开高压配电柜又可称为高压开关柜,是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低压开关柜得型号区别及特点目前市场上流行得开关柜型号很多,归纳起来有以下几种型号,现把各种型号得开关柜型号及其优缺点列举如下,供大家参考:一、型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户得交流50Hz,额定工作电压380V,额定工作电流1000-3150A得配电系统,作为动力、照明及发配电设备得电能转换、分配与控制之用。
ﻫGGD型交流低压配电柜就是根据能源部,广大电力用户及设计部门得要求,按照安全、经济、合理、可靠得原则设计得新型低压配电柜。
产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。
可作为低压成套开关设备得更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜得柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模得安装孔,通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量得散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封得柜体自下而上形成一个自然通风道,达到散热得目得。
ﻫ■GGD柜按照现代化工业产品造型设计得要求,采用黄金分割比得方法设计柜体外形与各部分得分割尺寸,使整柜美观大方,面目一新ﻫ■柜体得顶盖在需要时可拆除,便于现场主母线得装配与调整,柜顶得四角装有吊环,用于起吊与装运。
ﻫ■柜体得防护等级为IP30,用户也可根据环境得要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义G CK G就是封闭式开关柜 C就是抽出式K就是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜与电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下得控配电系统,作为动力配电、电动机控制及照明等配电设备。
ﻫ G CK开关柜符合IEC60439-1《低压成套开关设备与控制设备》、GB7251、1-1997《低压成套开关设备与控制设备》、GB/T14048、1-93 《低压开关设备与控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
所容纳得回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
●结构特点1、整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高ﻫ2、柜体上部为母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。
3、MCC柜抽屉小室得门与断路器或隔离开关得操作手柄设有机械联锁,只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜得抽屉具有三个位置:接通位置、试验位置、断开位置。
5、开关柜得顶部根据受电需要可装母线桥。
③GCS系列:●产品型号及含义●用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下得发、供电系统中得作为动力、配电与电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口得场所。
ﻫ执行标准:ﻫ本产品符合GB7251、1-1997《低压成套开关设备与控制设备》与JB/T9661-1999《低压抽出式成套开关设备》得要求。
●结构特点:ﻫ1、框架采用8MF型开口型钢,主构架上安装模数为E=20mm与100mm得Φ9、2mm得安装孔,使得框架组装灵活方便。
2、开关柜得各功能室相互隔离,其隔室分为功能单元室、母线室与电缆室。
各室得作用相对独立。
3、、水平母线采用柜后平置式排列方式,以增强母线抗电动力得能力,就是使主电路具备高短路强度能力得基本措施。
4、电缆隔室得设计使电缆上、下进出均十分方便。
5、抽屉高度得模数为160mm。
抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。
相同功能单元得抽屉具有良好得互换性。
单元回路额定电流400A及以下。
ﻫ6、抽屉面板具有分、合、试验、抽出等位置得明显标志。
抽屉单元设有机械联锁装置。
1抽屉单元为主体,同时具有抽出式与固定性,可以混合组合,任意使用。
7、柜体得防护等级为IP30 IP40,还可以按用户需要选用。
④MNS系列:●用途MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展得需求,参考国外MNS系列低压开关柜设计并加以改进开发得高级型低压开关柜,该产品符合国家标准GB7251、VDE660与ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电得需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
●结构特点1、MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。
柜架得全部结构件经过镀锌处理,通过自攻锁紧螺钉或8、8级六角螺栓坚固连接成基本柜架,加上对应于方案变化得门、隔板、安装支架以及母线功能单元等部件组装成完整得开关柜。
开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。
2、MNS型组合式低压开关柜得每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔得金属板隔离,以有效防止开关元件因故障引起得飞弧或母线与其它线路短路造成得事故。
3、MNS型低压开关柜得结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。
4、设计紧凑:以较小得空间容纳较多得功能单元5、结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计得需要6、母线用高强度阻燃型、高绝缘强度得塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠7、各种大小抽屉得机械联锁机构符合标准规定,有连接、试验、分离三个明显得位置,安全可靠。
8、采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。
9、采用高强度阻燃型工程塑料,有效加强了防护安全性能。
10、通用化、标准化程度高,装配方便。
具有可靠得质量保证。
11、柜体可按工作环境得不同要求选用相诮得防护等级。
12、设备保护连续性与可靠性⑤MCS系列:●用途:MCS智能型低压抽出式开关柜就是一种融合了其它低压产品得优点而开发得高级型产品,适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑与其它民用、工矿企业得三相交流50HZ,60HZ,额定电压380V,额定电流4000A及以下得三相四(五)线制电力系统配电系统,在大型发电厂、石化、电信系统等自动化程度高,要求与计算机接口得场所,作为发、供电系统中得配电、电动机集中控制、无功功率补偿得低压配电装置。
●结构特点:①开关柜得基本框架采用C型(或8MF型)开口型钢组装而成,外型统一、精度高、抽屉互换性好。
②MCC柜宽度只有600mm,使用空间大,可容纳更多得功能单元,节约建设用地。
③柜内元件可根据用户不同需求,配置各种型号得开关,更好得保证产品高得可靠性。
ﻫ④装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信、遥测、遥控等三遥功能。
⑤抽屉功能单元可分为MCCI、MCCII、MCCIII三种。
MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,最多可装10个单元,适用于较大电流得电动机控制中心与馈电回路。
MCCII型:抽屉宽600/2mm,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装18个单元,适用于100A以下得单元。
MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装20个回路,适用于100A以下得单元。
⑥操作机构:每个抽屉上均装有一专门设计得操作机构,用于分断与闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置得定位装置,抽屉为摇进结构,MCCII型、MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能。
二、各种型号开关柜得区别●GCS、GCK、MNS、GGD开关柜区别GGD 就是固定柜,GC K、GCS 、M NS 就是抽屉柜。
G CK 柜与GC S、MNS 柜抽屉推进机构不同;GCS 柜只能做单面操作柜,柜深800mm,MN S柜可以做双面操作柜,柜深1000mm 。
表一 ●模数:GCK (森源)最小抽屉单元1模数:GCS 最小抽屉单元1/2模数,MN S(进口ABB 技术)最小抽屉单元1/4模数。
●母线:MN S与G CS 得水平母线都就是后出线与前左得抽屉单元、前右得电缆出线室有隔板隔开,她们得垂直母线就是组装在阻燃型塑料功能板中更可靠。
而GCK 水平母线就是设在柜顶上,垂直母线没有阻燃型塑料功能板,电缆出线可后出,也可做成右侧电缆室出线,但抽屉推进机构与G CS 、MNS 不同,比较简单。
●抽屉: G CS 最小只能有1/2抽屉,MNS 有1/4抽屉,MNS 抽屉另有联锁机构,而GCS 只就是开关本身有。
● GC S与MNS 得区别ﻫ1,原产地不同:GCS 就是国内自主设计开发得。
MNS 就是从AB B公司引进得。
GCS 就是从96年开始投放市场,很多方面都就是仿照MNS ,例如水平母线,进出线方式等。
2,钢型拼装不同:GCS 就是由8MF(KS)型钢拼装而成,而M NS 就是由C(KB )型钢拼装得。
从强度上讲GCS 要优于MNS 。
但就是从美观上讲, MNS 要比GC S好瞧,很多厂家都采用C型材做G CS。
GCS 原始设计最大电流只能做到4000A,而MN S可以达到更高,经过很多改进GCS 现在达到6300A 。
3,抽屉机构不同:GC S采用旋转推进机构(CJG-1~3),而M NS采用得就是大联锁。
相比之下GCS 抽屉比M NS抽屉插拔更省力一点。
ﻫ4,安装模数不同:MNS 柜安装模数就是25m m而G CS 就是20mm,G CS 最多可做11层抽屉,MNS 可以做9层,但就是M NS 可以做双面柜(正反两均装抽屉)。
因此GCS 最多可做22个抽屉,而M NS 可做72个抽屉(G CS没四分之一单元抽屉而MNS 有)。
MN S在小电流方面有优势。
而G CS 在大电流方面有一些优势。
