电阻值对照表
电阻色环转换为阻值对照表
电阻色环转换为阻值对照表4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值:4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用 1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:色环第一环第二环第三环第四环(乘法)(误差环)黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫 7 7 10000000 +/- 0.1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金 +-5%银 +-10%无色环 +-20%一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:棕1 红2 橙3 黄4 绿5 蓝 6 紫7 灰8 白9 黑0此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值:4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:色环第一环第二环第三环第四环(乘法)(误差环)黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
色环电阻对照表
电阻色环转换为阻值对照表4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
电阻尺寸对照表

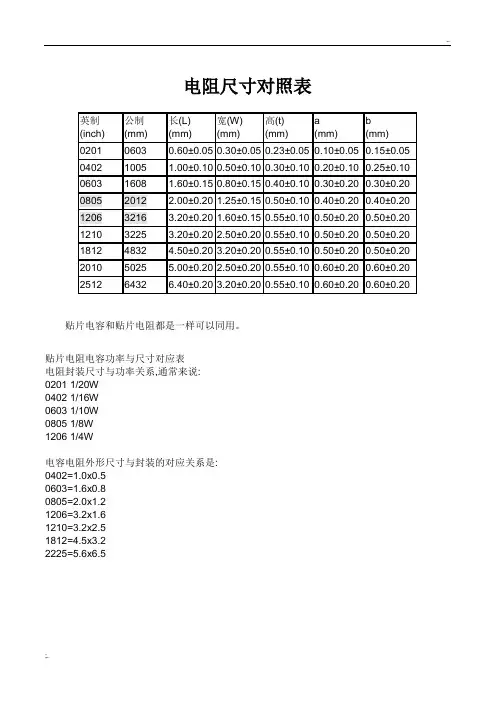

电阻尺寸对照表贴片电容和贴片电阻都是一样可以同用。
贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。
1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。
J -表示精度为5%、F-表示精度为1%。
T -表示编带包装。
常用贴片电阻阻值对照表
3000=300Ω
3300=330Ω
3600=360Ω
3900=390Ω
4300=430Ω
4700=470Ω
5100=510Ω
5600=560Ω
6200=620Ω
6800=680Ω
7500=750Ω
8200=820Ω
9100=910Ω
1001=1KΩ
1101=1.1KΩ
1201=1.2KΩ
代码为3位数精度5%数字代码=电阻阻值
代码为3位数精度5%数字代码=电阻阻值
代码为3位数精度5%数字代码=电阻阻值
1R1=0.1Ω
R22=0.22Ω
R33=0,33Ω
R47=0.47Ω
R68=0.68Ω
R82=0.82Ω
1R0=1Ω
1R2=1.2Ω
2R2=2.2Ω
3R3=3.3Ω
2R7=4.7Ω
5R6=5.6Ω
2R20=2.2Ω
3R30=3.3Ω
6R80=6.8Ω
8R20=8.2Ω
10R0=10Ω
11R0=11Ω
12R0=12Ω
13R0=13Ω
15R0=15Ω
16R0=16Ω
18R0=18Ω
20R0=20Ω
24R0=24Ω
27R0=27Ω
30R0=30Ω
33R0=33Ω
36R0=36Ω
39R0=39Ω
43R0=43Ω
1301=1.3KΩ
1501=1.5KΩ
5601=5.6KΩ
6201=6.2KΩ
6801=6.8KΩ
7501=7.5KΩ
8201=8.2KΩ
9101=9.1KΩ
1002=10KΩ
Pt100热电阻阻值温度对照表
Pt100热电阻阻值温度对照表.DOC-pt100温度对照表以下是Pt100热电阻阻值温度对照表,其中包含不同温度下的电阻值(欧姆)。
10℃:100.00欧姆20℃:100.40欧姆30℃:100.79欧姆40℃:101.19欧姆50℃:101.59欧姆60℃:102.38欧姆70℃:102.78欧姆80℃:103.17欧姆90℃:103.57欧姆100℃:103.96欧姆110℃:104.36欧姆120℃:104.75欧姆130℃:105.15欧姆140℃:105.54欧姆150℃:105.94欧姆160℃:106.33欧姆170℃:106.73欧姆180℃:107.12欧姆190℃:107.52欧姆200℃:107.91欧姆210℃:108.31欧姆220℃:108.73欧姆230℃:109.10欧姆240℃:109.49欧姆250℃:109.88欧姆260℃:110.28欧姆270℃:110.67欧姆280℃:111.07欧姆290℃:111.46欧姆300℃:111.85欧姆310℃:112.25欧姆320℃:112.64欧姆330℃:113.03欧姆340℃:113.43欧姆350℃:113.82欧姆360℃:114.21欧姆370℃:114.60欧姆380℃:115.00欧姆390℃:115.39欧姆400℃:115.78欧姆410℃:116.17欧姆420℃:116.57欧姆430℃:116.96欧姆440℃:117.35欧姆450℃:117.74欧姆460℃:118.13欧姆470℃:118.52欧姆480℃:118.91欧姆490℃:119.31欧姆500℃:119.70欧姆510℃:120.09欧姆520℃:120.48欧姆530℃:120.87欧姆540℃:121.26欧姆550℃:121.65欧姆560℃:122.04欧姆570℃:122.43欧姆580℃:122.82欧姆590℃:123.21欧姆600℃:123.60欧姆610℃:123.99欧姆620℃:124.38欧姆630℃:124.77欧姆640℃:125.16欧姆650℃:125.55欧姆660℃:125.94欧姆670℃:126.33欧姆680℃:126.72欧姆690℃:127.10欧姆700℃:127.49欧姆710℃:127.88欧姆720℃:128.27欧姆730℃:128.66欧姆740℃:129.05欧姆750℃:129.44欧姆760℃:129.82欧姆770℃:130.21欧姆780℃:130.60欧姆790℃:130.99欧姆800℃:131.37欧姆810℃:131.76欧姆820℃:132.15欧姆830℃:132.54欧姆840℃:132.92欧姆850℃:133.31欧姆860℃:133.70欧姆870℃:134.08欧姆880℃:134.47欧姆890℃:134.86欧姆900℃:135.24欧姆910℃:135.63欧姆920℃:136.02欧姆930℃:136.40欧姆940℃:136.79欧姆950℃:137.17欧姆960℃:137.56欧姆970℃:137.94欧姆980℃:138.33欧姆990℃:138.72欧姆1000℃:139.10欧姆1010℃:139.49欧姆1020℃:139.87欧姆1030℃:140.26欧姆1040℃:140.64欧姆1050℃:141.02欧姆1060℃:141.41欧姆1070℃:141.79欧姆1080℃:142.18欧姆1090℃:142.56欧姆1100℃:142.95欧姆1110℃:143.33欧姆1120℃:143.71欧姆1130℃:144.16欧姆1140℃:144.48欧姆1150℃:144.86欧姆1160℃:145.25欧姆1170℃:145.63欧姆1180℃:146.02欧姆1190℃:146.40欧姆1200℃:146.78欧姆1210℃:147.16欧姆1220℃:147.55欧姆1230℃:147.93欧姆1240℃:148.31欧姆1250℃:148.69欧姆1260℃:149.07欧姆1270℃:149.45欧姆1280℃:149.83欧姆1290℃:150.21欧姆1300℃:150.60欧姆Sorry。
色环电阻对照表

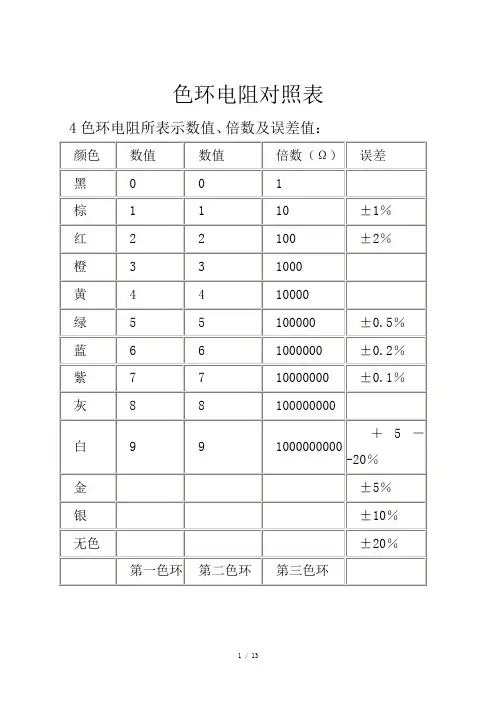

色环电阻对照表————————————————————————————————作者:————————————————————————————————日期:色环电阻对照表4色环电阻所表示数值、倍数及误差值:颜色数值数值倍数(Ω)误差黑 0 0 1棕 1 1 10 ±1%红 2 2 100 ±2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5%蓝 6 6 1000000 ±0.2%紫 7 7 10000000 ±0.1%灰 8 8 100000000白 9 9 1000000000 +5--20%金 ±5%银 ±10%无色 ±20%第一色环第二色环第三色环4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:色环第一环第二环第三环第四环(乘法)(误差环)黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
色环电阻对照表-四环、五环
电阻色环转换为阻值对照表4色环电阻:是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻:一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
热电偶电阻值与温度对照表
热电偶电阻值与温度对照表
热电偶电阻值与温度之间的对照表取决于所使用的热电偶类型。
以下是一些常用热电偶类型的电阻值和温度之间的对照表示例:
1. K型热电偶的电阻值与温度对照表:
温度(摄氏度)电阻值(欧姆)
-200 0.645
-100 2.480
0 5.891
100 10.616
200 16.327
300 22.719
2. J型热电偶的电阻值与温度对照表:
温度(摄氏度)电阻值(欧姆)
-200 0.185
-100 1.055
0 5.035
100 10.023
200 18.313
300 28.916
这只是两种热电偶类型的示例,其他类型的热电偶也有类似的对照表。
值得注意的是,不同厂家生产的热电偶可能会略有差异,因此使用时最好参考具体的产品规格表。
电阻色环转换为阻值对照表
电阻色环转换为阻值对照表4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
1、颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
