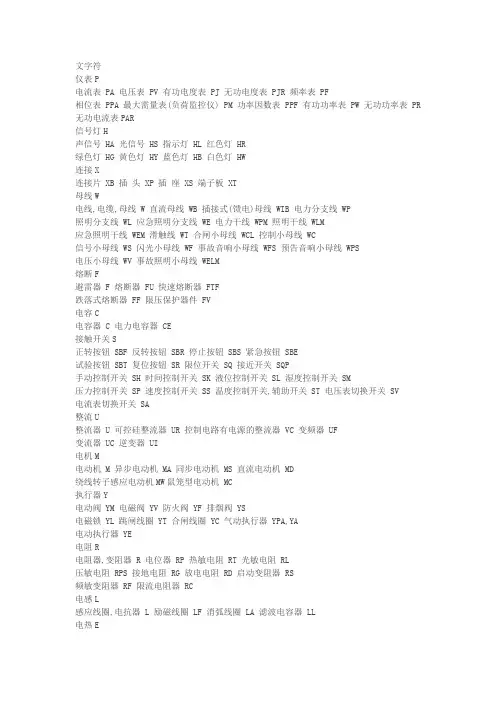

电路图电器元件代号表

电路图电器元件代号表电源

电流表PA

电压表PV

有功电度表PJ

无功电度表PJR

频率表PF

相位表PPA

最大需量表(负荷监控仪) PM 功率因数表PPF

有功功率表PW

无功功率表PR

无功电流表PAR

声信号HA

光信号HS

指示灯HL

红色灯HR

绿色灯HG

黄色灯HY

蓝色灯HB

白色灯HW

连接片XB

插头XP

插座XS

端子板XT

电线,电缆,母线W

直流母线WB

插接式(馈电)母线WIB

电力分支线WP

照明分支线WL

应急照明分支线WE

电力干线WPM

照明干线WLM

应急照明干线WEM

滑触线WT

控制小母线WC

信号小母线WS

闪光小母线WF

事故音响小母线WFS

预告音响小母线WPS

电压小母线WV

事故照明小母线WELM

避雷器 F

熔断器FU

快速熔断器FTF

跌落式熔断器FF

限压保护器件FV

电容器 C

电力电容器CE

正转按钮SBF

反转按钮SBR

停止按钮SBS

紧急按钮SBE

试验按钮SBT

复位按钮SR

限位开关SQ

接近开关SQP

手动控制开关SH

时间控制开关SK

液位控制开关SL

湿度控制开关SM

压力控制开关SP

速度控制开关SS

温度控制开关,辅助开关ST 电压表切换开关SV

电流表切换开关SA

整流器U

可控硅整流器UR

控制电路有电源的整流器VC 变频器UF

变流器UC

逆变器UI

电动机M

异步电动机MA

同步电动机MS

直流电动机MD

绕线转子感应电动机MW

鼠笼型电动机MC

电动阀YM

电磁阀YV

防火阀YF

排烟阀YS

电磁锁YL

跳闸线圈YT

合闸线圈YC

气动执行器YPA,YA

电动执行器YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器EV

电加热器加热元件EE 感应线圈,电抗器L

励磁线圈LF

消弧线圈LA

滤波电容器LL

电阻器,变阻器R

电位器RP

热敏电阻RT

光敏电阻RL

压敏电阻RPS

接地电阻RG

放电电阻RD

启动变阻器RS

频敏变阻器RF

限流电阻器RC

光电池,热电传感器B

压力变换器BP

温度变换器BT

速度变换器BV

时间测量传感器BT1,BK 液位测量传感器BL

温度测量传感器BH,BM

辅助文名称

字符号

A 电流

A 模拟

AC

A 交流

自动

ADD 附加

ADJ 可调

AUX 辅助

ASY 异步

B

BRK 制动

BK 黑

BL 蓝

BW 向后

C 控制

CW 顺时针CCW 逆时针

D 延时（延迟）D 差动

D 数字

D 降

DC 直流

DEC 减

E 接地

EM 紧急

F 快速

FB 反馈

FW 正，向前

GN 绿

H 高

IN 输入

INC 增

IND 感应

L 左

L 限制

L 低

LA 闭锁

M 主

M 中

M 中间线

M

MAN 手动

N 中性线

OFF 断开

ON 接通（闭合）OUT 输出

P 压力

PEN 保护接地与中性线共用PU 不接地保护

R 记录

R 右

R 反

RD 红色

R

RST 复位

RES 备用

RUN 运转

S 信号

ST 启动

S

SET 置位、定位

SAT 饱和

STE 步进

STP 停止

SYN 同步

T 温度

T 时间

TE 无噪音（防干扰）接地

V 真空

V 速度

V 电压

WH 白

YE 黄

电气元件符号大全

序号元件名称新符号旧符号

1 继电器K J

2 电流继电器KA LJ

3 负序电流继电器KAN FLJ

4 零序电流继电器KAZ LLJ

5 电压继电器KV YJ

6 正序电压继电器KVP ZYJ

7 负序电压继电器KVN FYJ

8 零序电压继电器KVZ LYJ

9 时间继电器KT SJ

10 功率继电器KP GJ

11 差动继电器KD CJ

12 信号继电器KS XJ

13 信号冲击继电器KAI XMJ

14 继电器KC ZJ

15 热继电器KR RJ
