汽车发动机电控技术概述(教案)
汽车发动机电控系统教学计划与教案
汽车发动机电控系统教学计划与教案第一章：汽车发动机电控系统概述教学目标：1. 了解汽车发动机电控系统的基本概念和发展历程。
2. 掌握汽车发动机电控系统的主要组成部分及功能。
3. 理解汽车发动机电控系统的工作原理。
教学内容：1. 汽车发动机电控系统的基本概念和发展历程。
2. 汽车发动机电控系统的主要组成部分：传感器、执行器、控制单元等。
3. 汽车发动机电控系统的功能：燃油喷射、点火控制、排放控制等。
4. 汽车发动机电控系统的工作原理及工作流程。
教学方法：1. 采用多媒体教学，展示汽车发动机电控系统的实物图片和原理图。
2. 利用动画演示汽车发动机电控系统的工作原理。
3. 引导学生通过实例分析，理解汽车发动机电控系统的功能和作用。
教学评价：1. 课堂讲解提问，了解学生对汽车发动机电控系统的基本概念和组成部分的掌握情况。
2. 课后布置作业，要求学生绘制汽车发动机电控系统的工作原理图，并简要描述其工作流程。
第二章：汽车发动机电控系统的组成与结构教学目标：1. 掌握汽车发动机电控系统各组成部分的结构和功能。
2. 了解汽车发动机电控系统各组成部分的相互关系。
3. 熟悉汽车发动机电控系统的故障诊断方法。
教学内容：1. 传感器：进气温度传感器、氧传感器、爆震传感器等。
2. 执行器：喷油器、点火器、节气门控制单元等。
3. 控制单元：发动机控制单元（ECU）的结构和功能。
4. 故障诊断方法：故障自诊断系统（OBD）、故障码读取与清除等。
教学方法：1. 采用实物展示，引导学生了解汽车发动机电控系统各组成部分的结构和功能。
2. 通过示意图，展示汽车发动机电控系统各组成部分的相互关系。
3. 利用模拟故障实例，讲解故障诊断方法及故障排除技巧。
教学评价：1. 课堂讲解提问，了解学生对汽车发动机电控系统各组成部分的结构和功能的掌握情况。
2. 课后布置作业，要求学生分析实际故障案例，运用故障诊断方法解决问题。
第三章：汽车发动机电控系统的燃油喷射控制教学目标：1. 掌握汽车发动机电控系统燃油喷射控制的基本原理。

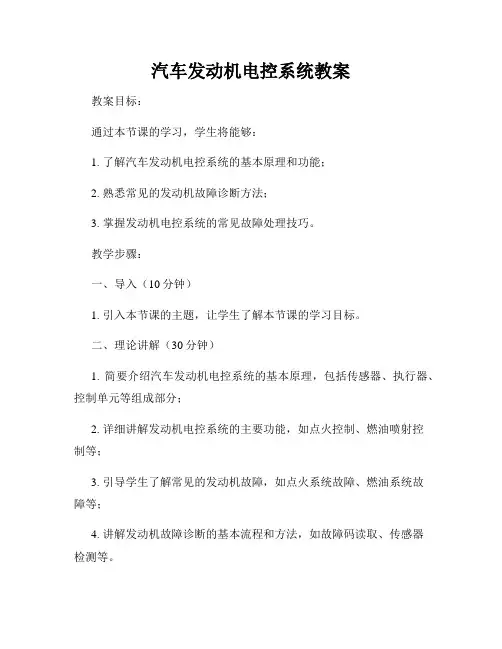

汽车发动机电控系统教案
汽车发动机电控系统教案教案目标：通过本节课的学习，学生将能够：1. 了解汽车发动机电控系统的基本原理和功能；2. 熟悉常见的发动机故障诊断方法；3. 掌握发动机电控系统的常见故障处理技巧。
教学步骤：一、导入（10分钟）1. 引入本节课的主题，让学生了解本节课的学习目标。
二、理论讲解（30分钟）1. 简要介绍汽车发动机电控系统的基本原理，包括传感器、执行器、控制单元等组成部分；2. 详细讲解发动机电控系统的主要功能，如点火控制、燃油喷射控制等；3. 引导学生了解常见的发动机故障，如点火系统故障、燃油系统故障等；4. 讲解发动机故障诊断的基本流程和方法，如故障码读取、传感器检测等。
三、实例分析（30分钟）1. 呈现一些实际的发动机故障案例，让学生进行分析和诊断；2. 引导学生利用故障码读取和传感器检测工具对故障进行定位；3. 分组进行小组讨论，互相交流不同故障案例的处理思路和方法。
四、实践操作（30分钟）1. 利用模拟车辆和故障模拟器等实训设备，让学生进行实际的故障处理操作；2. 鼓励学生根据实际故障情况进行独立思考和解决。
五、总结（10分钟）1. 学生进行本节课的总结，总结学习到的发动机电控系统知识和故障处理技巧；2. 教师进行总结性讲解，强调发动机电控系统在汽车维修中的重要性和应用。
教学过程中的注意事项：1. 强调学生的参与性，鼓励学生提问和互动；2. 提供丰富的案例和实践操作环节，加强学生的动手能力；3. 教学语言清晰简明，避免使用难以理解的专业术语；4. 提供适当的教学辅助材料，如故障码手册、电路图等；5. 鼓励学生进行小组讨论和合作，促进学生之间的互相学习和交流。
教案评价与调整：根据学生的表现和反馈情况，及时调整教学进度和内容，确保学生的学习效果和兴趣。
可结合期中期末考试、课堂测验等方式进行评估。
同时，根据学生掌握情况进行复习和巩固知识点。
汽车发动机电控技术 电子教案
第1章汽车发动机电控技术概述1.1 概述1.1.1 汽车发动机电控技术发展汽车发动机电控技术的发展始于20世纪60年代，可分为三个阶段:第一阶段，从20世纪60年代中期到70年代末期，主要是为改善部分性能而对汽车电器产品进行技术改造。
第二阶段，从20世纪70年代末期到90年代中期。
进入20世纪70年代后，随着汽车数量的日益增多，汽车安全问题和排放污染日益严重，能源危机的影响更加突出。
第三阶段，从20世纪90年代中期到现在，主要体现在以“人-车-环境”为主线的系统工程整体的优化上。
1.1.2 电控技术对汽车发动机性能的影响1.提高发动机的动力性。
2.提高发动机的燃油经济性。
3.改善发动机的加速或减速性能。
4.改善发动机的起动性能。
5.降低排放污染。
6.故障发生率大大降低。
1.2 应用在汽车发动机上的电子控制系统目前应用在汽车发动机上常用的电子控制系统主要有:电控燃油喷射系统、电控点火系统、怠速控制系统、进气控制系统、排放控制系统、增压控制系统、巡航控制系统、警告提示系统、自诊断与报警系统、失效保护系统和应急备用系统。
1.电控燃油喷射系统主要是根据进气量确定基本的喷油量，再根据其他传感器（如冷却液温度传感器、节气门位置传感器等）信号对喷油量进行修正，使发动机在各种运行工况下均能获得最佳浓度的混合气。
2.电控点火系统电控点火系统最基本的功能是控制点火提前角。
该系统根据各相关传感器信号判断发动机的运行工况和运行条件，选择最理想的点火提前角点燃混合气，改善发动机的燃烧过程。
3.怠速控制系统根据发动机冷却液温度、空调压缩机是否工作、变速器是否挂入挡位等状况，并通过怠速控制阀对发动机进气量进行控制，使发动机随时以最佳怠速转速运转。
4.进气控制系统进气控制系统的功能是根据发动机转速和负荷的变化，对发动机的进气进行控制，以提高发动机的充气效率，从而改善发动机的动力性。
5.排放控制系统排放控制系统的功能主要是对发动机排放控制装置的工作实行电子控制。

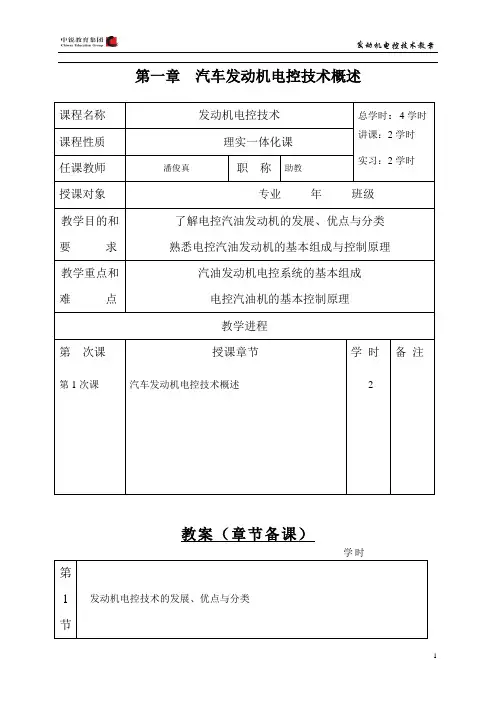

第一章__汽车发动机电控技术概述
功用是为发动机提供清洁的空气并控制发动机正常工作时的进气量。由空气滤清器、空气流量计（或进气压力传感器、节气门体（怠速、加速控制）组成。
3、点火控制系统
点火控制系统又称电子点火提前（Elecronic Spark Advance，ESA）系统，最基本的功用是点燃混合气及点火提前角控制。由火花塞、高压线、点火线圈、控制系统（包含控制单元或模块、传感器等）组成。
1934年，德国怀特（Wright）兄弟发明了向发动机进气管内连续喷射汽油来配制混合气的技术。
1952年，德国Bosch公司研制成功了第一台机械控制缸内喷射汽油机。
1958年，Bosch公司研制成功了机械控制进气管喷射汽油机。
1953年美国本迪克斯公司（Bendix）开始研制由真空管电子控制系统控制的汽油喷射装置，并在1957年研制成功。
4、排放控制系统
功用主要是对发动机排放控制装置的工作实行电子控制。排放控制的项目主要包括：废气再循环（EGR）控制，活性炭罐电磁阀控制，氧传感器和空燃比闭环控制，二次空气喷射控制等。
5、电子控制系统
由传感器、电子控制单元ECU和执行器三部分组成。
传感器的功能是将发动机运行时的各种状态信息，由非电量信号转变为电信号输入电子控制单元。它包括各种传感器及一些开关信号。
二、电控燃油喷射系统的优点
1．能提供发动机在各种工况下最合适的混合气浓度，是发动机在各种工况条件下保持最佳的动力性、经济性和排放性能。
2．电控燃油喷射系统配用排放物控制系统后，大大降低了HC、CO和NOX三种有害气体的排放。
3．增大了燃油的喷射压力，因此雾化比较好。
4．汽车在不同地区行驶时，对大气压力或外界环境温度变化引起的空气密度的变化，发动机控制ECU能及时准确地作出补偿。

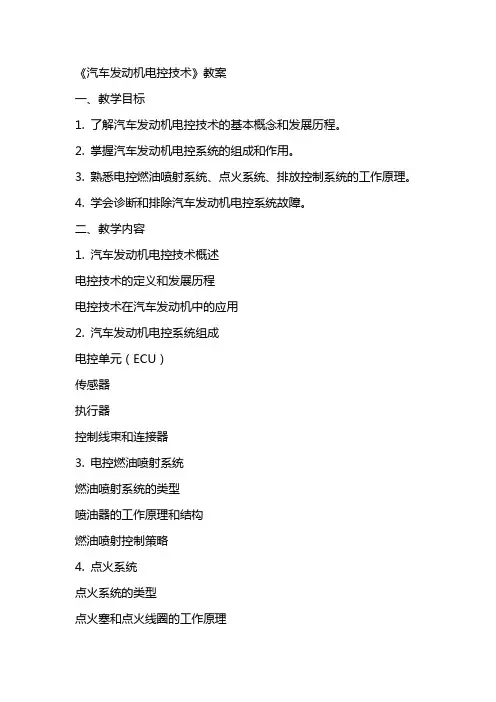

《汽车发动机电控技术》教案
《汽车发动机电控技术》教案第一章：概述一、教学目标1. 了解汽车发动机电控技术的基本概念。
2. 掌握汽车发动机电控技术的发展历程。
3. 理解汽车发动机电控技术的重要性。
二、教学内容1. 汽车发动机电控技术的定义。
2. 汽车发动机电控技术的发展历程。
3. 汽车发动机电控技术的应用。
三、教学方法1. 讲授法：讲解汽车发动机电控技术的基本概念和发展历程。
2. 案例分析法：分析汽车发动机电控技术的应用实例。
四、教学准备1. 教学PPT。
2. 相关案例资料。
五、教学步骤1. 导入：介绍汽车发动机电控技术的基本概念。
2. 讲解：讲解汽车发动机电控技术的发展历程。
3. 案例分析：分析汽车发动机电控技术的应用实例。
4. 总结：强调汽车发动机电控技术的重要性。
第二章：发动机电控系统组成一、教学目标1. 了解发动机电控系统的组成。
2. 掌握发动机电控系统中各组成部分的功能。
3. 理解发动机电控系统的工作原理。
二、教学内容1. 发动机电控系统的组成。
2. 发动机电控系统中各组成部分的功能。
3. 发动机电控系统的工作原理。
三、教学方法1. 讲授法：讲解发动机电控系统的组成和各组成部分的功能。
2. 互动教学法：引导学生参与讨论，理解发动机电控系统的工作原理。
四、教学准备1. 教学PPT。
2. 相关示意图。
五、教学步骤1. 导入：介绍发动机电控系统的组成。
2. 讲解：讲解发动机电控系统中各组成部分的功能。
3. 示意图分析：分析发动机电控系统的工作原理。
4. 讨论：引导学生参与讨论，理解发动机电控系统的工作原理。
5. 总结：强调发动机电控系统各组成部分的作用。
第三章：燃油喷射控制技术一、教学目标1. 了解燃油喷射控制技术的基本原理。
2. 掌握燃油喷射控制技术的类型。
3. 理解燃油喷射控制技术在发动机电控系统中的应用。
二、教学内容1. 燃油喷射控制技术的基本原理。
2. 燃油喷射控制技术的类型。
3. 燃油喷射控制技术在发动机电控系统中的应用。
《汽车发动机电控技术》教案
《汽车发动机电控技术》教案一、教学目标1. 了解汽车发动机电控技术的基本概念和发展历程。
2. 掌握汽车发动机电控系统的组成和作用。
3. 熟悉电控燃油喷射系统、点火系统、排放控制系统的工作原理。
4. 学会诊断和排除汽车发动机电控系统故障。
二、教学内容1. 汽车发动机电控技术概述电控技术的定义和发展历程电控技术在汽车发动机中的应用2. 汽车发动机电控系统组成电控单元（ECU）传感器执行器控制线束和连接器3. 电控燃油喷射系统燃油喷射系统的类型喷油器的工作原理和结构燃油喷射控制策略4. 点火系统点火系统的类型点火塞和点火线圈的工作原理点火控制策略5. 排放控制系统排放控制系统的组成催化转化器的工作原理排放控制策略三、教学方法1. 讲授法：讲解基本概念、原理和工作原理。
2. 案例分析法：分析实际案例，加深对电控技术应用的理解。
3. 实操演示法：演示发动机电控系统的基本操作和故障诊断方法。
4. 小组讨论法：分组讨论问题，培养团队合作能力。
四、教学资源1. 教材：《汽车发动机电控技术》2. 课件：PowerPoint 或其他演示软件3. 实车或发动机电控系统模型4. 故障诊断工具和设备五、教学评价1. 平时成绩：课堂表现、作业完成情况2. 考试成绩：笔试和实践操作考试3. 综合评价：小组讨论表现、故障诊断案例分析六、教学安排1. 课时：本课程共计32课时，其中理论讲授20课时，实践操作12课时。
2. 教学计划：按照教学大纲和教材内容，合理安排每个章节的教学内容和课时。
七、教学步骤1. 导入新课：通过引入汽车发动机电控技术的实际应用案例，引发学生兴趣，激发学习动力。
2. 讲解基本概念：详细讲解电控技术的基本概念，包括电控单元（ECU）、传感器、执行器等。
3. 分析工作原理：讲解各个系统的具体工作原理，如燃油喷射系统、点火系统和排放控制系统。
4. 实践操作：安排学生进行实车或发动机电控系统的操作，加深对理论知识的理解。
汽车发动机电控技术教学设计
汽车发动机电控技术教学设计随着汽车电子化的发展，汽车发动机电控技术已经成为汽车技术的重要组成部分。
汽车发动机电控技术的教学设计是培养学生掌握汽车发动机电控技术知识和技能的重要手段。
本文旨在探讨汽车发动机电控技术教学设计的方法和技巧。
教学目标首先，教学设计需要根据教学目标进行设计。
汽车发动机电控技术的教学目标主要包括：1.掌握汽车发动机概念和构造原理。
2.理解汽车电控技术在发动机控制中的应用。
3.学习汽车发动机电控系统的工作原理和各组成部分的功能。
4.掌握常见故障排除方法和维修技能。
教学内容根据教学目标，我们可以设计以下教学内容：第一章汽车发动机概述1.汽车发动机的基本概念和分类。
2.发动机的构造原理和工作原理。
3.发动机热力学循环。
4.汽车发动机的性能指标。
第二章汽车电控技术1.汽车电控技术的发展历程。
2.汽车电控技术的应用。
3.汽车电控系统的分类和发展趋势。
4.汽车电控系统的特点和构成要素。
第三章汽车发动机电控系统1.汽车发动机电控系统的组成部分。
2.发动机控制系统的工作流程。
3.发动机传感器的种类和作用。
4.发动机执行器的种类和作用。
第四章汽车发动机电控技术应用1.发动机参数检测与诊断技术。
2.发动机电控系统常见故障的诊断方法。
3.发动机电控系统维修技术。
4.发动机性能优化技术。
教学方法在教学设计中，除了教学内容外，教学方法也是至关重要的。
根据教学目标和教学内容，我们可以设计以下教学方法：1.课堂讲授：通过听讲授课，学习发动机电控技术相关的知识，增加学生对理论知识的掌握。
2.实验操作：通过实验操作，让学生了解实现控制策略的各个组成部分的功能，掌握诊断与维修方法。
3.课程设计：通过课程设计，让学生掌握实际问题解决的能力，了解实际应用环境和工作流程。
4.学习资料：提供相应的教材、视频、工具和软件，让学生自学和独立思考，获得更深刻的知识理解。
总结汽车发动机电控技术教学设计需要从教学目标、教学内容、教学方法等几个方面进行设计和管理。
汽车发动机电控系统教学计划与教案
汽车发动机电控系统教学计划与教案第一章：汽车发动机电控系统概述1.1 教学目标1. 了解汽车发动机电控系统的基本概念和发展历程。
2. 掌握汽车发动机电控系统的主要组成部分及其功能。
3. 理解汽车发动机电控系统的工作原理。
1.2 教学内容1. 汽车发动机电控系统的基本概念和发展历程。
2. 汽车发动机电控系统的主要组成部分：传感器、执行器、控制单元等。
3. 汽车发动机电控系统的功能：燃油喷射、点火控制、排放控制等。
4. 汽车发动机电控系统的工作原理及工作流程。
1.3 教学方法1. 采用讲授法，讲解汽车发动机电控系统的基本概念、发展历程、组成部分、功能及工作原理。
2. 采用案例分析法，分析具体汽车发动机电控系统的工作流程。
3. 采用小组讨论法，让学生分组讨论汽车发动机电控系统的优势和应用。
1.4 教学评价1. 课堂问答：检查学生对汽车发动机电控系统基本概念的理解。
2. 小组讨论：评估学生在讨论中的表现，了解他们对汽车发动机电控系统的认识。
第二章：传感器及其在电控系统中的应用2.1 教学目标1. 了解传感器在汽车发动机电控系统中的作用和重要性。
2. 掌握常见汽车发动机传感器的基本原理和结构。
3. 理解传感器信号的处理和输出方式。
2.2 教学内容1. 传感器在汽车发动机电控系统中的作用和重要性。
2. 常见汽车发动机传感器：进气温度传感器、氧传感器、爆震传感器等。
3. 传感器信号的处理和输出方式：模拟信号、数字信号等。
2.3 教学方法1. 采用讲授法，讲解传感器在汽车发动机电控系统中的作用、常见传感器的原理和结构。
2. 采用演示法，展示传感器信号的处理和输出方式。
3. 采用实验法，让学生动手检测传感器信号。
2.4 教学评价1. 课堂问答：检查学生对传感器在汽车发动机电控系统中作用和重要性的理解。
2. 实验报告：评估学生对传感器信号检测的掌握程度。
第三章：执行器及其在电控系统中的应用3.1 教学目标1. 了解执行器在汽车发动机电控系统中的作用和重要性。
《汽车发动机电控技术》教案
《汽车发动机电控技术》教案第一章：概述1.1 课程介绍了解汽车发动机电控技术的发展历程。
理解电控技术的定义和作用。
掌握电控系统的组成部分。
1.2 教学目标了解汽车发动机电控技术的发展历程，认识到其在汽车行业中的重要性。
掌握电控系统的组成部分，理解各个部分的作用和相互关系。
能够简单分析电控系统的工作原理和应用。
1.3 教学内容汽车发动机电控技术的发展历程。
电控系统的定义和作用。
电控系统的组成部分：电子控制单元（ECU）、传感器、执行器等。
1.4 教学方法采用讲授法，讲解汽车发动机电控技术的发展历程和电控系统的定义。
采用案例分析法，分析电控系统的组成部分和作用。
1.5 教学评估课堂问答：了解学生对汽车发动机电控技术发展历程的掌握情况。
小组讨论：学生分组讨论电控系统的组成部分和作用，通过小组报告进行展示。
第二章：电子控制单元（ECU）2.1 教学目标理解ECU的作用和功能。
掌握ECU的组成和工作原理。
了解ECU在汽车发动机控制中的应用。
2.2 教学内容ECU的作用和功能：控制发动机的燃油喷射、点火时机等。
ECU的组成：微处理器、存储器、输入/输出接口等。
ECU的工作原理：信号采集、数据处理、控制指令输出。
2.3 教学方法采用讲授法，讲解ECU的作用和功能、组成以及工作原理。
采用实例分析法，分析ECU在汽车发动机控制中的应用。
2.4 教学评估课堂问答：了解学生对ECU作用和功能的掌握情况。
小组讨论：学生分组讨论ECU的组成和工作原理，通过小组报告进行展示。
第三章：传感器3.1 教学目标了解传感器的作用和分类。
掌握常见传感器的原理和应用。
理解传感器在电控系统中的重要性。
3.2 教学内容传感器的作用：获取发动机的工作状态和外部环境信息。
传感器的分类：温度传感器、压力传感器、流量传感器等。
常见传感器的原理和应用：氧传感器、爆震传感器、曲轴位置传感器等。
采用讲授法，讲解传感器的作用和分类。
采用案例分析法，分析常见传感器的原理和应用。
《汽车发动机电控技术》电子教案
《汽车发动机电控技术》电子教案第一章：概述1.1 课程介绍1.2 汽车发动机电控技术的发展历程1.3 电控技术在汽车发动机中的应用第二章：电控发动机燃油系统2.1 燃油喷射系统的基本原理2.2 电控燃油喷射系统的组成2.3 燃油喷射控制策略及算法第三章：电控发动机点火系统3.1 点火系统的基本原理3.2 电控点火系统的组成3.3 点火控制策略及算法第四章：电控发动机排放控制技术4.1 排放控制技术的基本原理4.2 电控排放控制系统的组成4.3 排放控制策略及算法第五章：电控发动机故障诊断与维修5.1 故障诊断的基本方法5.2 故障诊断工具及设备5.3 常见故障案例分析与维修方法第六章：电控发动机进气控制系统6.1 进气控制系统的基本原理6.2 电控进气控制系统的组成6.3 进气控制策略及算法第七章：电控发动机怠速控制系统7.1 怠速控制系统的基本原理7.2 电控怠速控制系统的组成7.3 怠速控制策略及算法第八章：电控发动机性能测试8.1 发动机性能测试的基本方法8.2 电控发动机性能测试设备及工具8.3 发动机性能测试案例及数据分析第九章：电控发动机故障诊断与维修案例9.1 故障诊断的基本方法与步骤9.2 故障诊断工具及设备的使用9.3 典型故障案例分析与维修方法第十章：电控发动机的未来发展趋势10.1 概述电控发动机技术的未来发展趋势10.2 讨论新能源和混合动力汽车对电控技术的挑战和机遇10.3 探索智能网联汽车时代下电控发动机的发展前景重点和难点解析一、汽车发动机电控技术的发展历程重点：电控技术的发展背景、关键技术突破、未来发展趋势。
难点：电控技术发展过程中各个阶段的技术特点和影响。
二、电控发动机燃油系统重点：燃油喷射系统的原理、组成、控制策略。
难点：燃油喷射控制算法的复杂性和实时性。
三、电控发动机点火系统重点：点火系统的原理、组成、控制策略。
难点：点火时机控制的精确性和抗干扰能力。
四、电控发动机排放控制技术重点：排放控制技术的基本原理、组成、控制策略。
汽车电控发动机教案
汽车电控发动机教案教案标题：汽车电控发动机教案教学目标：1. 了解汽车电控发动机的基本原理和工作方式。
2. 掌握汽车电控发动机的结构和各部件的功能。
3. 能够识别和解决汽车电控发动机常见故障。
4. 培养学生的动手能力和实际操作能力。
教学内容：1. 汽车电控发动机的基本原理和工作方式。
2. 汽车电控发动机的结构和各部件的功能。
3. 汽车电控发动机常见故障及解决方法。
4. 汽车电控发动机的维护和保养知识。
教学重点和难点：重点：汽车电控发动机的基本原理和工作方式，汽车电控发动机的结构和各部件的功能。
难点：汽车电控发动机常见故障的识别和解决方法。
教学方法：1. 讲授教学法：通过教师讲解、多媒体课件展示等方式，让学生了解汽车电控发动机的基本原理和工作方式。
2. 案例教学法：通过实际案例分析，让学生掌握汽车电控发动机常见故障的识别和解决方法。
3. 实践教学法：组织学生进行汽车电控发动机的拆装和维护操作，培养学生的动手能力和实际操作能力。
教学过程：1. 导入：通过展示汽车电控发动机的工作原理视频，引起学生的兴趣和好奇心。
2. 理论学习：讲解汽车电控发动机的基本原理、结构和各部件的功能。
3. 案例分析：结合实际案例，分析汽车电控发动机常见故障及解决方法。
4. 实践操作：组织学生进行汽车电控发动机的拆装和维护操作，加深学生对知识的理解和掌握。
教学评价：1. 课堂小测：设置一些选择题和简答题，检测学生对汽车电控发动机知识的掌握情况。
2. 实践操作评价：评估学生在汽车电控发动机的拆装和维护操作中的动手能力和实际操作能力。
教学反思：根据学生的实际情况和反馈，及时调整教学内容和教学方法，不断优化教学效果。
《汽车发动机电控技术》教案
《汽车发动机电控技术》教案一、教学目标1. 了解汽车发动机电控技术的基本概念和发展历程。
2. 掌握汽车发动机电控系统的组成和工作原理。
3. 学会分析汽车发动机电控系统故障，并具备一定的维修能力。
4. 培养学生的动手操作能力和团队协作精神。
二、教学内容1. 汽车发动机电控技术概述1.1 电控技术的定义1.2 电控技术的发展历程1.3 电控技术的优点2. 汽车发动机电控系统的组成2.1 传感器2.2 执行器2.3 控制单元2.4 连接线路3. 汽车发动机电控系统的工作原理3.1 点火控制3.2 燃油控制3.3 排放控制3.4 怠速控制4. 汽车发动机电控系统故障诊断与维修4.1 故障诊断方法4.2 故障维修流程4.3 常用诊断工具5. 电控发动机典型故障案例分析5.1 点火系统故障案例5.2 燃油系统故障案例5.3 排放系统故障案例三、教学方法1. 采用讲授法，讲解汽车发动机电控技术的基本概念、工作原理和故障诊断方法。
2. 采用案例分析法，分析典型故障案例，提高学生分析问题和解决问题的能力。
3. 采用实践操作法，让学生动手操作，培养学生的动手能力和团队协作精神。
四、教学资源1. 教材：《汽车发动机电控技术》2. 教学课件3. 故障诊断工具：示波器、诊断仪等4. 实践操作车辆五、教学评价1. 平时成绩：包括出勤、课堂表现、作业完成情况等，占总评的30%。
2. 考试成绩：包括理论考试和实操考试，占总评的70%。
六、教学进程安排第1周：介绍汽车发动机电控技术概述及发展历程。
第2周：学习汽车发动机电控系统的组成及其作用。
第3周：深入了解汽车发动机电控系统的工作原理。
第4周：学习汽车发动机电控系统故障诊断与维修方法。
第5周：分析电控发动机典型故障案例。
七、教学实践活动1. 组织学生参观汽车维修企业，了解电控发动机的实际应用和维修过程。
2. 安排学生进行分组实践操作，模拟电控发动机故障诊断与维修。
3. 开展校内实训活动，让学生在实车上进行故障诊断与维修操作。
汽车发动机电控技术教案
汽车发动机电控技术教案教案标题：汽车发动机电控技术教案教案概述：本教案旨在通过教授汽车发动机电控技术，帮助学生了解汽车发动机的基本原理和电控系统的工作原理。
通过理论学习和实践操作，学生将能够掌握汽车发动机电控技术的基本知识和技能，为将来从事汽车维修和相关行业打下坚实的基础。
教学目标：1. 了解汽车发动机的基本原理和构成；2. 理解汽车发动机电控系统的工作原理；3. 掌握汽车发动机电控系统的常见故障诊断和维修方法；4. 运用所学知识和技能，进行汽车发动机电控系统的实际操作。
教学重点：1. 汽车发动机的基本原理和构成；2. 汽车发动机电控系统的工作原理；3. 汽车发动机电控系统的常见故障诊断和维修方法。
教学难点：1. 汽车发动机电控系统的工作原理；2. 汽车发动机电控系统的常见故障诊断和维修方法。
教学准备：1. 教学用书：《汽车发动机电控技术教程》；2. 多媒体设备：投影仪、电脑等；3. 实验工具：汽车发动机电控系统模拟实验装置、测量仪器等；4. 实验材料：汽车发动机电控系统相关零部件。
教学过程：步骤一：导入（5分钟）介绍汽车发动机电控技术的重要性和应用领域，引发学生对本课程的兴趣。
步骤二：理论讲解（30分钟）2.1 汽车发动机的基本原理和构成- 讲解汽车发动机的工作原理，包括燃烧原理和动力传递原理；- 介绍汽车发动机的构成，包括气缸、活塞、曲轴等。
2.2 汽车发动机电控系统的工作原理- 介绍汽车发动机电控系统的组成和功能；- 讲解传感器、执行器和控制单元的工作原理。
步骤三：案例分析（20分钟）通过实际案例，分析汽车发动机电控系统的常见故障，并讨论故障诊断和维修的方法。
步骤四：实践操作（40分钟）4.1 实验前准备- 演示如何使用实验工具和测量仪器；- 检查实验装置的连接和设置。
4.2 实验操作- 按照教师指导，进行汽车发动机电控系统的实际操作；- 学生分组进行实验，互相协助和交流。
步骤五：总结与评价（10分钟）总结本节课的重点内容，回答学生提出的问题，并进行课堂评价。
《汽车发动机电控技术》教案
汽车发动机电控技术教案标题: 1.1燃油系统原理、点火系统原理教学目标与要求：1、了解发动机电控系统的基本工作原理2、能指出电控发动机各个系统主要部件的具体位置3、初步了解电控发动机各系统的工作内容4、熟悉电控发动机的各主要部件的名称授课时数：4课时教学重点：能指出电控发动机各个系统主要部件的具体位置教学内容及过程:知识讲授：※1、概论一、汽车电子技术的发展过程二、国外汽车电子控制技术应用的概况1、动力传动系统的控制（一）发动机部分的电子控制（二）自动变速器的电子控制2、底盘方面的控制3、车身方面的控制三、发动机电控系统控制内容主要控制——汽油喷射（喷射量、喷射定时）、点火控制(点火时刻、闭合角、爆震的防止)辅助控制——怠速控制、进气控制、排放控制等四、发动机汽油喷射的发展过程60S 机械式67S K,KE,D,型73S L型79S 集中控制80S TBI83S 单点，a/n※2、发动机燃油汽油喷射系统的分类一、按喷油器安装位置分类1、缸内喷射2、缸外喷射二、按喷油方式分类1、连续喷射系统2、间歇喷射系统三、按喷射时序分类1、同时喷射2、分组喷射3、顺序喷射四、按喷射装置的控制方式分类1、机械式汽油喷射系统2、机电结合式汽油喷射系统3、电控式汽油喷射系统五、按空气量的检测方式分类1、L型－质量流量型（热线式、热膜式）2、L型－体积流量型（翼片式、卡们漩涡式）3、D型（歧管压力计量式）※3、汽油发动机电控系统的组成及功能一、进气控制系统空气滤清器、节气门（节流阀）、进气总管、进气歧管、涡轮增压器、可变气门系统二、燃油喷射控制系统燃油泵、燃油虑清器、燃油脉动减振器、喷油器、燃油压力调节器及供油总管三、点火控制系统点火电子组件、点火线圈、火花塞及高压导线四、排放控制系统五、电控单元I/O口、ECU、PROM等学生活动安排：一、认识常见发动机的电控系统各部件1、观察电控发动机燃油喷射系统的工作特点1、比较电控发动机与化油器式发动机各工况工作的异同。
《汽车发动机电控技术》教案
《汽车发动机电控技术》教案一、教学目标1. 了解汽车发动机电控技术的基本概念和发展历程。
2. 掌握发动机电控系统的组成和工作原理。
3. 熟悉电控燃油喷射系统、点火系统、排放控制系统的构造与维修。
4. 学会使用相关诊断工具和仪器对发动机电控系统进行检测和故障排除。
二、教学内容1. 发动机电控技术概述1.1 电控技术的定义和发展历程1.2 电控技术的优点和缺点2. 发动机电控系统组成2.1 主要部件及其功能2.2 各部件之间的相互关系3. 电控燃油喷射系统3.1 燃油喷射系统的类型3.2 喷油器的构造与维修3.3 燃油泵的工作原理与维修4. 电控点火系统4.1 点火系统的类型4.2 点火线圈与点火塞的构造与维修4.3 点火控制模块的工作原理与故障排除5. 排放控制系统5.1 排放控制系统的组成5.2 催化转化器的构造与维修5.3 氧传感器的工作原理与故障排除三、教学方法1. 采用多媒体教学，演示发动机电控系统的结构和工作原理。
2. 结合实际案例，讲解故障现象和排除方法。
3. 组织学生进行实车操作，提高动手能力。
4. 开展课堂讨论，增强学生对知识点的理解和记忆。
四、教学资源1. 教材：《汽车发动机电控技术》2. 课件：发动机电控系统结构和工作原理演示文稿3. 实车：用于讲解和操作练习4. 诊断工具和仪器：用于检测和故障排除实践五、教学评价1. 课堂问答：评估学生对基本概念和原理的理解。
2. 课后作业：巩固所学知识，提高实际应用能力。
3. 实车操作考核：评价学生的动手能力和实际操作技能。
4. 课程结束后的理论知识考试：全面评估学生对发动机电控技术的掌握程度。
六、教学安排1. 课时：共计40课时，每课时45分钟。
2. 教学计划：第1-8课时：介绍发动机电控技术的基本概念和发展历程。
第9-16课时：讲解发动机电控系统的组成和工作原理。
第17-24课时：深入学习电控燃油喷射系统、点火系统和排放控制系统的构造与维修。
第三章 汽车发发动机电控技术教案
二、通电时间控制
1．通电时间对发动机工作的影响 2．通电时间的控制方法 3．点火线圈的恒流控制
1．通电时间对发动机工作的影响 在发动机工作时，必须保证点火线圈的初 级电路有足够的通电时间。但如果通电时间过 长，点火线圈又会发热并增大电能消耗。要兼 顾上述两方面的要求，就必须对点火线圈初级 电路的通电时间进行控制。
三、有分电器电控点火系统
主要特点：只有1个点火线圈。 组成：由凸轮轴/曲轴位置传感器、空气流量 计、冷却液温度传感器、节气门位置传感器、起 动开关、空调开关、车速传感器。如图
下一页
有分电器电控点火系统的组成 1、2—凸轮轴／曲轴位置传感器3—空气流量计或过气管绝对压力传感 器4—冷却液温度传感器 5—节气门位置传感器6—起动开关7—空调开关 8—车速传感器9、10—输入回路11—A／D转换器 12—输出回路13—存 储器14—恒定电压电源 15—点火器16—点火线圈17—分电器
1.独立点火方式 特点是每缸一 个点火线圈，即点 火线圈的数量与气 缸数相等。
1、点火线圈 2、火花塞 3、点火器 4、ECU 5、各种传感器
2.同时点火方式
特点：点火 线圈的数等于气 缸数的一半。
3.二极管配电点火方式
特点：四个气缸 共用一个点火线圈。
五、爆燃控制系统
1、爆燃传感器 2、ECU 3、其他传感器 4、点火器和点火线圈 5、分电器 6、火花塞
3．控制点火提前角的基本方法
发动机起动时，按ECU内存储的初始点火提前角 （设定值）对点火提前角进行控制。起动时点火提前角 的设定值随发动机而异，对一定的发动机而言，起动时 的点火提前角是固定的，一般为10°左右。 发动机正常运转时（起动后），主ECU根据发动机 的转速和负荷信号，确定基本点火提前角，并根据其他 有关信号进行修正，最后确定实际的点火提前角，并向 电子点火控制器输出点火执今信号，以控制点火系的工 作。
汽车发动机电控技术概述教案
第一章汽车发动机电控技术归纳课程名称课程性质任课教师授课对象授课目标和要求授课重点和难点汽车发动机电控技术总学时：2 学时讲课： 2 学时理论课实习： 0 学时职称专业年班级掌握发动机电控系统的基本组成；认识发动机电控技术的发展，和各传感器的种类和功用发动机电控系统的基本组成授课进度第次课授课章节学时备注第 1 次课汽车发动机电控技术归纳2精选文库授课设计（章节备课）第1 节学时发动机电控技术的发展一、发动机电控技术发展汽车电子技术发展始于20 世纪 60 年代，分为三个阶段：第一阶段，从 20 世纪 60 年代中期到 70 年代中期，主若是为了改进部分性能而对汽车产品进行的技术改造，如在车上装了晶体管收音机。
第二阶段，从 20 世纪 70 年代末期到 90 年代中期，为解决安全、污染、和节能三大问题，研制出电控汽油发射系统、电子控制防滑制动装置和电控点火系统。
第三阶段， 20 世纪 90 年代中期今后，电子技术广泛的应用在底盘、车身、和车用柴油发动机多个领域。
目前发动机上常用的电控系统有：电控燃油发射系统、电控点火系统、怠速控制系统、排放控制系统、增压控制系统、警告提示系统、自我诊断与报警系统、无效保护系统和应急备用系统。
二、电控技术对发动机性能的影响1．提高发动机的动力性教经过减小进气阻力，提高充气效率，电控系统使得进入气缸中的空气得到充分的利用。
案2．提高发动机燃油经济性经过电控系统来精确的控制在各种运行工况下发动机所需的混杂气浓内度，使燃烧更为充分。
3．降低排放污染容经过电控系统的优化控制，提高燃烧质量，应用排放控制系统，降低排放污染。
4．改进发动机的加速和减速性能5．改进发动机的起动性能第2 节教案内容应用在发动机上的电子控制系统应用发动机上的电子控制系统有：一、电子燃油发射系统ECU 主要依照进襟怀确定基本的喷油量，再依照其他传感器（如冷却液温度传感器、节气门地址传感器）信号对喷油量进行修正，使发动机在各种运行工况下均能获得最正确浓度的混杂气；同时还包括喷油正时控制、断油控制和燃油泵控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章汽车发动机电控技术概述
教案（章节备课）
第3节发动机控制系统的基本组成
教案内容
一、电控系统的基本组成与类型
1．组成
有三部分组成：
信号输入装置——各种传感器，采集控制系统的信号，并转换成电信号输送给ECU。
电子控制单元——ECU，给各传感器提供参考电压，接受传感器信号，进行存储、计算和分析处理后执行器发出指令。
执行元件——由ECU控制，执行某项控制功能的装置。
2．类型
开环控制——ECU根据传感器的信号对执行器进行控制，而控制的结果是否达到预期目标对其控制过程没有影响。
闭环控制——也叫反馈控制，在开环的基础上，它对控制结果进行检测，并反馈给ECU，进行原先的控制修正。
二、传感器的类型及功用
1．空气流量计——测量发动机的进气量，将信号输入ECU（主信号）。
2．进气绝对压力传感器——测量进气管内气体的绝对压力，将信号输入ECU（主信号）。
3．节气门位置传感器——检测节气门的开度及开度变化，信号输入ECU。
4．凸轮轴位置传感器——提供曲轴转角基准位置信号（主信号）。
5．曲轴位置传感器——检测曲轴转角位移，给ECU提供发动机转速信号和曲轴转角信号（主信号）。
6．进气温度传感器——检测进气温度信号（修正信号）。
7．冷却液温度传感器——给ECU提供冷却液温度信号（修正信号）。
8．车速传感器——检测汽车行驶速度。
9．氧传感器——检测排气中的氧含量。
10．爆燃传感器——检测汽油机是否爆燃及爆燃强度。
11．空调开关——当空调开关打开，空调压缩机工作，发动机负荷加大时，由空调开关向ECU输入信号。
12．挡位开关——自动变速器由空挡挂入其他档时，向ECU输入信号。
13、起动开关——发动机起动时，给ECU提供一个起动信号。
