公路施工放样方法

公路施工放样方法公路施工放样方法是指在实际施工过程中，将设计图纸上的线路、桥梁、隧道等工程要素准确地标定在实地地面上的过程。

它是确保施工按照设计要求进行的重要环节。

在进行公路施工放样时，通常需要考虑以下几个方面：1. 放样前的准备工作在实施施工放样前，首先需要准备好施工和测量的工具设备。

通常需要准备放样仪、测量仪器、测量杆、测距仪、水准仪等。

同时，还需要对测量仪器进行校准，确保其测量结果准确可靠。

2. 确定放样基准点放样基准点是放样工作的起点，所有其他工程要素都以基准点为准确标定的参照。

在选择放样基准点时，需要考虑其位置、地势、稳定性等因素。

通常选择地处平坦、稳定的地方，如高程高、土壤坚实的地方。

3. 确定放样控制线放样控制线是用来进行施工放样的基准线。

它通常是基于设计图纸上的线路、桥梁、隧道等工程要素确定的。

放样控制线通常由水平线和垂直线组成，用来确定工程的水平位置和高程。

4. 进行放样测量在进行放样测量时，通常需要根据设计图纸上的要求，使用测量仪器进行测量，将设计要素的位置和高程标定在地面上。

测量结果需要准确、可靠，并符合设计要求。

测量时要注意仪器的使用方法，保证测量结果的准确性。

5. 进行放样标识在测量完成后，需要进行放样标识，将测量结果在地面上标定出来。

通常使用标杆、标志牌等标识工具进行标记，确保施工人员能够清晰地看到放样结果。

同时，还需要将放样结果进行记录，以备后续的施工和验收。

6. 定期检查放样结果在施工过程中，需要定期检查放样结果的准确性和稳定性。

特别是在复杂地形、复杂结构的情况下，需要进行更为频繁的检查和调整。

如发现放样结果出现偏差或不稳定的情况，需要及时采取修正措施，确保施工质量。

公路施工放样方法是一项重要的技术工作，在施工过程中起到了非常关键的作用。

通过严谨的操作和准确的测量，可以保证公路施工按照设计要求进行，提高工程质量，保障行车安全。

因此，在实施公路施工放样时，需要严格按照方法和要求进行操作，确保放样结果的准确性和可靠性。

公路工程施工测量放样方法浅析

视点，视时对准镜心。放桩时先对准方位，测后再
站仪或光电测距仪配经纬仪，现场桩位的坐标进对行测量，测量结果和施工图纸所提供的坐标值进拿行比对，后进行修正主要控制桩的坐标，然同时对导线控制点进行符合联测。测量前，据勘察设计单根位提供的坐标先计算出转折角度数及边长，后进然
出现差值较大的原因可能是导线控制点被挪动破坏或测量仪器发生故障。若差值在允许误差值范围以
内，则应当进行内业修正计算，般情况下，一以最前面的两个导线控制点连线和最后面的两个导线控制
点连线为已知边，后进行方位角的闭合计算。计然
精度，并充好电。准备好标记中桩的木桩和人桩的。铁锤等。（）２在适当的导线控制点上架设全站仪。
架设仪器时主要考虑以下两点：线良好，以看到视可较长的路基中线；置较为平坦，利于架设仪器。位有（）好后视点，量放线。后视点选择时应尽量３对测使后视的距离较大，般以相邻的导线控制点为后一
线直线点是否在同一直线上，曲线点是否在同一曲
施工过程中使用很不方便。为了便于施工控制，我
们一般会根据具体工程的地形地貌等情况布置临时
线上。中桩控制点穿线时，若发现有不符合规范要

浅谈路桥施工测量放样

二、道路施工测量放样
在路桥工程建设之前，施工单位就应该要重视测量放样的工作，组织相关的工作人员来严格的开展工作，这样在一定的程度上是可以为道路工程施工中提高有效的工作指导
1、路桥施工中测量放样准备工作
在测量放样准备工作之前建筑单位应该要对测量放样中仪器设备进行检验，这样在一定的程度上就能够保证测量放样的准确性，对于图纸要熟悉的掌握，在测量放样中要遵守相关的规定。施工单位应该要合理的安排的工作人员的施工测量放样的任务，把责任明确到每一施工人员的身上。同时还应该要做好开工之前的交接桩工作。有设计工程单位来提供平面上的控制点。值得注意的是要保证交接桩点的完整，保证每一个交接点都着记载，进而保证交接桩的质量。
一、工程论述
在全长55千米公路上，4车道为标准的类型上，时速在80千米每小时。路线经过一些低缓的丘陵与山地，在这条公路上一共有7座桥梁，而其中包括2个大的桥梁工程。在施工过程中，施工单位应该要保证路桥施工的质量就应该要重视对路桥施工质量的控制。在施工过程中采取有效的管理措施，进而提高测量放样的水平，争取把握好每一个测量的要点，这样在一定的程度上能够为路桥工程创造出一个良好的施工环境。
四、测量放样效果分析
在施工准备、施工过程与竣工阶段中应该要把握好有效的措施，对于每一个阶段测量要熟悉的掌握，对于路桥施工采取有效的安排。对于各个阶段中的测量放样要有所记载。
通过测量放样对路桥施工中工作进行科学的安排，在施工中出现的差错也应该要及时的纠正，这样在一定的程度上就可以保证路桥施工中各项工作顺利完成，还能够提高路桥施工的质量。在竣工之后要交由相关的工作单位来检测，保证各项指标符合规定。
浅谈路桥施工测量放样
摘要：在当前时代发展中，人们的生活质量在不断的提高，在人们的日程生活中会更多的选择出行，这样在一定的程度上也就促进了路桥建设事业的发展，使得路桥建筑行业迎来了发展的新时期。在路桥建设规模逐渐扩大的时候，其中的问题也就在不断的出现。路桥施工中测量工作是其重要的组成部分，能够为路桥工程制定与选择合理的路线，同时也会降低工程的成本，提高经济效益。而测量放样是施工测量中重要的组成环节。测量放样的应用是能够为路桥建设提供施工的数据，进而提高施工的质量。因此，本文主要就是笔者结合工作经验来对路桥施工测量放样进行分析与研究的。

市政道路工程施工中的测量放线分析

市政道路工程施工中的测量放线分析在市政道路工程中，测量放线是施工前必要的工作之一。

放线的准确性将直接影响到后续施工的质量和效率。

本文将对市政道路工程中测量放线的步骤、方法、注意事项和分析进行介绍和讲解。

一、测量放线的步骤测量放线的步骤通常包括实地测量、数据处理、放线标记三个基本环节。

1. 实地测量实地测量是测量放线的基础，其目的是通过现场测量获取道路的几何形状和地面高程数据，确定道路中心线的位置，以便进行后续的放线设计和标记。

实地测量通常包括：（1）测量范围的确定首先要确定测量的范围和目标，确定测区范围后，就可以开始对该区域的几何形状和地面高程进行测量。

（2）现场测验根据测区范围和目标，进行现场测验，包括放线尺寸的量取、地面高程的测量、现场标志、试坑等工作。

2. 数据处理数据处理是将实地测量得到的数据进行录入、整理和处理的过程。

这个过程将现场测量得到的数据进行整合和分析，确定各种参数，指导后续的放线标记工作。

3. 放线标记放线标记是测量放线的最后阶段，这是将测量数据和设计方案结合起来，使用各种辅助工具将施工标记在地面或建筑物上的过程。

二、测量放线方法1. 手工绘制手工绘制是传统的放线方法，需要放线员手工进行绘制。

这需要放线员拥有手工绘图技能，并且具备一定程度的空间感知能力。

这种方式的优点是便利、手感好，绘图效果自然美观。

但是其缺点在于效率低下，易出现误差。

2. 使用电脑进行绘图随着技术的进步，电脑绘图已成为现代化的测量放线标记方法。

电脑绘图能够减少误差和提高效率，同时易于存储和传输数据。

它需要放线员具备一定的计算机操作技能，并且需要良好的电脑设备支持。

三、测量放线注意事项1. 选取合适的天气条件在进行测量放线工作前，我们需要选择合适的天气条件，以保证测量放线的准确性。

一般来说，选取晴朗干燥，没有雨雪和雾的天气是最好的。

2. 严格控制测量误差放线时需要严格控制误差，通常采用交会法、闭合差原理等来进行误差控制，以确保测量数据的准确性。

浅谈路桥施工的测量放样

浅谈路桥施工的测量放样摘要：近年来，随着我国经济建设工作的不断发展，各地区交通运输压力也在日益加大，这就需要路桥建设的快速发展。

在路桥施工的准备阶段和施工过程中，做好施工测量工作，是保证施工质量达到规范要求的重要内容。

本文就简要谈一下路桥施工中的测量放样。

关键词：路桥施工；测量；放样现在工程中常用的测量放样一般有中线放样和水准测量还有高程放样，下面就分别对这几种方法简要的介绍，以及在施工中要注意的问题和经验。

还谈到了在现代路桥建设行业的科学发展趋势下，现代路桥施工测量新技术体系的构建问题。

一、中线放样1.中线放样的具体过程有：1）导线点坐标复测；2）中桩放样；3）中桩穿线；4）栓桩。

2.中线放样过程中要注意以下几方面的问题:1）导线点复测及加密目前，在国内路桥项目建设中，设计单位提供给施工单位的中线控制桩主要由导线控制。

一般情况下，施工单位进入现场后，由设计单位进行交桩，而后使用经过有关部门检测合格的全站仪对导线点进行复核联测。

2）中桩放样在路桥施工的测量放样中，中桩放样主要指直圆、缓圆、曲中、圆缓、缓直、直圆、圆直、交点等，且位置较好能够相互通视的点，不能通视的点放出之后也没有多大用处。

中桩放样是以某相距最近的导线点为测站，后视相邻导线点，拨角测距放出该中桩点，观测角和距离是以这三点的坐标计算得出的。

3）中桩穿线中桩穿线的过程与导线点复核测量方法相同，而衡量其是否合格则是路线的各种技术参数，即直线点是否在一条直线上，曲线点是否在一条曲线上。

4）栓桩导线点放样的中桩如未调整，其中桩放样记录也是栓桩的一种办法。

如调整了，应在导线点二次实测进行记录栓桩。

5）结构物的放样采用坐标法进行。

事先依据设计图纸计算好需放样的点位坐标，经复核无误后在实地进行放样，放样定点完成后再按结构物的几何尺寸用钢尺检查，确认无误才算放样测量工作结束。

二、水准测量1.水准测量过程有：1）布设施工临时水准点；2）测量；3）计算。

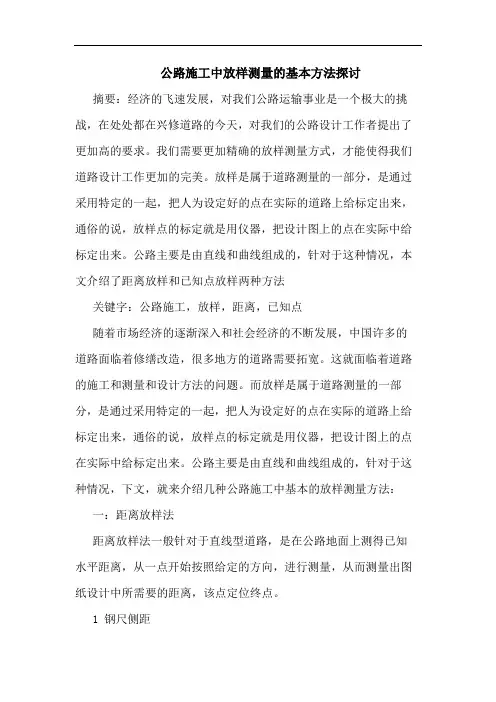

公路施工中放样测量基本方法

公路施工中放样测量的基本方法探讨摘要：经济的飞速发展，对我们公路运输事业是一个极大的挑战，在处处都在兴修道路的今天，对我们的公路设计工作者提出了更加高的要求。

我们需要更加精确的放样测量方式，才能使得我们道路设计工作更加的完美。

放样是属于道路测量的一部分，是通过采用特定的一起，把人为设定好的点在实际的道路上给标定出来，通俗的说，放样点的标定就是用仪器，把设计图上的点在实际中给标定出来。

公路主要是由直线和曲线组成的，针对于这种情况，本文介绍了距离放样和已知点放样两种方法关键字：公路施工，放样，距离，已知点随着市场经济的逐渐深入和社会经济的不断发展，中国许多的道路面临着修缮改造，很多地方的道路需要拓宽。

这就面临着道路的施工和测量和设计方法的问题。

而放样是属于道路测量的一部分，是通过采用特定的一起，把人为设定好的点在实际的道路上给标定出来，通俗的说，放样点的标定就是用仪器，把设计图上的点在实际中给标定出来。

公路主要是由直线和曲线组成的，针对于这种情况，下文，就来介绍几种公路施工中基本的放样测量方法：一：距离放样法距离放样法一般针对于直线型道路，是在公路地面上测得已知水平距离，从一点开始按照给定的方向，进行测量，从而测量出图纸设计中所需要的距离，该点定位终点。

1 钢尺侧距若要在地面上测量已有两点的直线距离时，首先用尺子量出两点之间的距离，根据地面高低，钢尺的实际长度等等，考虑到这些情况，把负数改成正数，从而计算出实际的水平距离。

而如果知道地面上的水平距离，需要测量实际距离时，情况恰恰与上面的相反，根据已知的距离，同时考虑地面高低问题，测量时的温升问题，从而计算出实际的距离。

如图一所示图一：钢尺测距计算图根据以上理论，其计算公式为： ab’ = ab－δlo －δlt－δlh(式一)以下对（式一）中的各个参数进行解释：ab’——名义标定长度，就是我们要测量的长度；ab——实际长度，即水平距离；δlo——尺长改正数，即在恒定标准拉力、标准温度下钢尺的实际长度为：lt，而钢尺的标定长度为lo，δlo＝lt－lo；δlt——温度改正数，δlt＝α（t－t0）×ab，α为钢尺的线膨胀系数，一般用1．25×10－5 ／℃，t 为当前测设温度，to 为钢尺的标准温度（一般为20℃）；δlh——倾斜改正数，δlh＝－ h2/2d ，h 为两端点的高差。

浅谈公路工程施工中的测量放线

ＣｆＹ
图１
行显著标识。
实践表明，高程观测选用全站仪，如选用往返观测，竖直角观测测量纵横断面，必须严格遵循复测中线、边桩放线及设置水准点误差必须控制在一２以下与＋２以下，２千米以下为其边长控制值，这样就可以符合四等水准限差要求。基于此，在导线测量中都会对导线的相关要求进行。测量纵横段断面的主要目的就是计算土方量，在测控制点三维坐标进行观测，将高程结果作为路线高程控制，以此替代量工作完成后，应及时核对测量结果，确保其与设计规定相符合。路线断面测量内的基平测量。
公路施工测量放线是指遵循设计文件要点，根据控制点与控制桩坐标位置，通过测量仪器设备在实地标定公路中心线与边桩位置，并对其高程等进行复测，进而达到指导施工的目的。恢复与复测公路控制点、复测公路中线与水准点等都是公路施工测量的主要内容。一般可选用传统的支距法、偏角法作为恢复与复测控制桩的方式。作为公路工程施工的重要技术，测量放线贯穿于施工的整个过程，如何做好测量放线工作，是技术工作者必须考虑的问题。
一
制桩，可及时通过其他控制桩将其所在直线段进行有效恢复，两方向线交角必须控制在３０度以上，与９０度相近最佳护桩间距应适中，不宜过远，桩位设置应为测量仪架设与观测提供方便。作为路基施工的重要组成部分，道路中线桩施工中，确定曲线段边桩较为复杂，重新测设将浪费大量的时间，为确保放线的精确性，可将护桩设置在曲线段边桩重点桩位，这样可降低再次复测的工作量。（３）设置里程桩。确定中线桩后，在进行里程桩设置。在直线段施工中，通常在相隔１００米整桩号的横断面上进行设置，与公路施工中常用的百米桩设置相似。在曲线段施工中，应确保桩位的密集型，里程桩必须设置在曲线段的起点、中点与终点位置。一般选用大木桩作为里程桩，里程标号可选用油漆、墨汁进行涂抹，在道路２边施工范围外进行打设。在确保不会出现损坏的情况下，与路基边线保持在１到２米的距离。如施工过程中出现破坏与丢失里程桩的现象，必须对其进行及时补钉。

对公路施工放样测量基本方法的探讨

P I ONEERING WITH SCIENCE &TECHNOLOGY MONTHLY NO .620111已知距离的放样距离放样即在地面上测设某已知水平距离，就是在实地上从一点开始，按给定的方向，量测出设计所需的距离定出终点。

1．1钢尺量距在地面上丈量已有两点间的直线距离时，应先用尺子量出两点间的距离，再考虑必要的改正数，以求得正确的水平距离。

而在地面上定出已给长度的直线时，其程序恰恰相反。

先要根据已知的水平距离，结合地面的高低、钢尺的实际长度、丈量时的温度等，算出地面上应量的距离，并按算出的距离进行丈量（见图1）。

其计算公式为：D′＝D－ΔL o －ΔL t －ΔL h（1）式中：D′———名义长度，实地要测设的长度；D ———实际长度，需要测设的水平距离；ΔL o ———尺长改正数，钢尺在标准拉力、标准温度条件下钢尺的实际长度L t 与钢尺的名义长度L o 的差，即ΔL o ＝L t －L o ；ΔL t ———温度改正数，ΔL t ＝α（t－t 0）×D ，α为钢尺的线膨胀系数，一般用1．25×10－5／℃，t 为测设时的温度，t o 为钢尺的标准温度（一般为20℃）；ΔL h ———倾斜改正数，ΔL h ＝－h 22D，h 为两端点的高差。

为了计算以上各改正数，应已知所用钢尺的尺长改正数，测出两端点的高差h ，并测量测设时的温度t 。

例：用名义长度为30m 而实际长度为30．006m 的钢尺放样200m 的距离（钢尺的检定温度为20℃，丈量时的环境温度为36℃）两端点间的高差不计，试说明其放样的方法。

解：（1）计算尺长改正数。

因钢尺的实际长度为30．006m ，即每量出一整尺段的距离就比名义长度30m 多了0．006m 。

因此每尺段应减去0．006m ，即尺长改正数ΔL o ＝30．006m－30m＝0．006m 。

（2）计算温度改正数。

因钢尺的检定温度为20℃，丈量时的环境温度为36℃，尺膨胀系数α＝1．25×10－5，则一尺段的温度改正数是30m×1．25×10－5×（20－36）＝－0．006m ，即钢尺伸长了0．006m 。

公路测量放样及施工工艺

公路测量放样及施工工艺一、引言公路建设是国家基础设施建设的重要组成部分，而公路测量放样及施工工艺是公路建设过程中必不可少的环节。

本文将从测量放样的目的和方法、施工工艺的步骤和要点等方面进行探讨。

二、测量放样的目的和方法1. 目的：测量放样的目的是为了准确确定公路的线路位置、横断面形状和纵断面形状，为后续的设计和施工提供准确的基础数据。

2. 方法：测量放样的方法主要包括地面测量和航测两种方式。

地面测量是通过使用测量仪器和工具，对地面上的点进行测量，然后根据测量数据进行计算，确定公路的线路位置。

航测是利用航空摄影机等设备，从空中对地面进行拍摄，然后利用摄影测量方法，获取公路线路的位置和形状信息。

三、施工工艺的步骤和要点1. 前期准备：在施工前，需要对测量结果进行分析和处理，确保准确性和可行性。

同时还需要确定施工工艺的具体方案，包括施工方法、施工序列和施工工期等。

2. 地基处理：地基处理是公路施工的第一步，目的是为了提高地基的承载力和稳定性。

常见的地基处理方法有夯实、加固和加筋等。

3. 路基施工：路基施工是指在地基上进行填筑和夯实，形成公路的基础。

施工过程中需要注意土方开挖和填筑的均匀性，保证路基的平整度和稳定性。

4. 路面施工：路面施工是公路建设的重要环节，主要包括路面结构的设置和材料的铺设。

常见的路面结构包括沥青路面、水泥路面和复合路面等。

5. 道路设施施工：道路设施施工是为了提高公路的安全性和便利性，包括交通标志、路灯、护栏等设施的安装和设置。

6. 绿化工程：绿化工程是为了美化公路环境，提高生态环境质量。

施工过程中需要选择合适的植物种类，进行科学合理的绿化布局。

7. 管理和监控：在施工过程中，需要对施工工艺进行管理和监控，确保施工质量和进度。

同时还需要对施工现场进行安全管理，确保工人的安全。

四、结论公路测量放样及施工工艺是公路建设过程中不可或缺的环节。

通过准确的测量放样和科学合理的施工工艺，可以确保公路的质量和安全。

公路工程施工放样

公路工程施工放样一、公路工程施工放样的定义和意义公路工程施工放样是指根据设计图纸和规范要求，通过测量设备和工具，将设计中的各种尺寸、位置、坡度等要素准确地标示在施工现场的地面或物体上，为施工人员进行施工提供可视、可操作的依据。

放样工作是工程施工的第一道工序，是工程施工的基础工作，其准确性和精细程度直接影响着整个工程的质量和工期。

公路工程施工放样的意义主要体现在以下几个方面：1. 为施工提供准确的工作依据。

通过放样，能够准确地确定道路中心线、道路边坡、桥梁、隧道等设施的位置和形状，使得施工人员能够清晰地了解施工的范围和位置，以确保施工的准确性和规范性。

2. 为质量控制提供有效手段。

通过放样可以对工程的各项尺寸、位置、坡度等要素进行准确测量和标示，有利于及时发现和解决施工中的问题，确保工程质量符合设计要求。

3. 为管理决策提供科学依据。

通过对放样数据的记录和分析，可以了解施工进度、质量状况和问题反馈等信息，为管理者提供科学依据，及时调整施工方案，保障工程顺利进行。

二、公路工程施工放样的方法和步骤公路工程施工放样的方法和步骤主要包括以下几个环节：1. 放样前的准备工作。

在进行放样前，首先要对施工现场进行勘察和测量，了解地形、地貌和环境情况，确定放样的范围和方式。

同时要准备好所需的放样工具和设备，包括放样仪、测量尺、测量经纬仪等。

2. 放样点的确定。

根据设计图纸和规范要求，确定放样点的位置和数量，包括道路中心线、道路边坡、桥梁、隧道等设施的放样点。

放样点要选择在易于观测和标示的地方，以保证放样的准确性和精度。

3. 放样数据的记录和分析。

在进行放样时，要准确记录测量数据，包括放样点的坐标、高程、坡度、长度等信息，并进行必要的数据分析和检查，以确保数据的准确性和完整性。

4. 放样点的设置和标示。

根据设计要求和放样数据，使用放样仪等测量工具，在放样点上进行测量和标示，包括插杆、拉线、标记、标志等处理，将设计中的各项要素准确地标示在现场地面或物体上。

市政道路工程施工中的测量放线分析

市政道路工程施工中的测量放线分析市政道路工程是城市发展的重要组成部分，道路的建设规划与施工对于城市的发展至关重要。

在道路建设中，测量和放线是非常重要的环节，它们直接关系到道路的准确位置和构造，对于整个工程的质量和进度具有重要的影响。

一、施工前的测量与放线在市政道路工程施工之前，测量和放线工作是非常关键的一步。

通过测量，可以确定道路的准确位置和形状，为后续的施工提供了基础数据。

放线工作就是按照设计图纸和测量数据，在实地进行标志和标线，以确保施工的准确性和质量。

1.测量工作测量工作是道路建设的前提和基础，它主要包括道路线形、地形、建筑物、管线以及河流湖泊等自然条件的测量。

通过测量可以获取到地貌、地形、水文、交通、土地利用等数据，为道路设计提供了重要的依据。

2.放线工作在测量数据的基础上，放线工作是将设计图纸上的尺寸和位置准确地标注在实地上，以便后续的施工。

放线工作要求准确、精细，需要根据设计图纸进行精确定位，确保道路的位置和形状符合设计要求。

在市政道路工程施工过程中，测量和放线工作同样十分重要，它们直接关系到施工的精度和质量。

施工中的测量放线工作主要包括以下方面：1.坡度和高程测量道路工程中，坡度和高程是非常关键的参数。

在施工中，需要根据设计图纸和规范要求，对道路的坡度和高程进行实时监控和调整，以确保道路的平整和舒适性。

2.标线和标志放线标线和标志是道路的重要标识和指示物，它们直接关系到行车的安全和顺畅。

在施工中，需要根据设计要求，进行标线和标志的放线工作，确保其位置和形状符合规范要求。

3.地基沉降观测在道路工程中，地基的沉降是一个重要的质量指标。

施工过程中，需要对地基的沉降情况进行实时观测和监控，以及时采取补救措施，确保道路的平整和安全性。

1.道路几何参数检测施工完成后，需要对道路的几何参数进行检测，包括道路的宽度、坡度、高程等参数。

通过检测，可以了解道路的实际情况，确保其符合设计要求。

测量和放线工作在市政道路工程中具有非常重要的地位，它们直接关系到道路工程的质量和安全。

公路工程施工放样

公路工程施工放样是一项重要的工作，它直接影响到公路工程的质量、进度和投资。

本文将从公路工程施工放样的定义、作用、依据、流程和注意事项等方面进行详细阐述。

一、定义公路工程施工放样是指利用测量技术将设计图纸上的公路工程构造物的平面位置、高程和几何尺寸等要素在实地标定出来，作为施工的依据。

施工放样是公路工程施工过程中的一项基础性工作，贯穿于公路工程建设的全过程。

二、作用1. 确保施工质量：施工放样为施工人员提供了准确的位置和高程信息，保证了公路工程构造物的准确性和完整性，从而确保了公路工程的质量。

2. 提高施工效率：通过施工放样，施工人员可以迅速了解设计图纸上的要求，合理配置资源，提高施工效率。

3. 控制工程投资：施工放样有助于施工单位合理控制工程投资，避免因施工错误导致的返工、浪费等问题。

三、依据公路工程施工放样的依据包括：《公路工程技术标准》、各种构造物的施工技术规范、规程、测量规范以及工程设计图纸等。

这些依据为施工放样提供了准确的数据和操作规程。

四、流程1. 控制测量：施工放样前，首先要进行控制测量，建立平面控制点和高程控制点，为细部放样提供基准。

2. 细部放样：根据设计图纸，利用测量仪器进行距离、高程和角度的测量，将公路工程构造物的特征点标定在实地。

3. 成果复核：对放样成果进行复核，确保放样精度符合要求。

4. 施工指导：将放样成果提交给施工单位，作为施工的依据。

五、注意事项1. 严谨的工作态度：施工放样是一项精确细致的工作，要求测量人员具备严谨的工作态度，确保放样成果的准确性。

2. 熟练掌握测量仪器和操作方法：测量人员应熟练掌握测量仪器和操作方法，提高放样效率。

3. 定期检查和维护测量仪器：为确保测量仪器的准确性和可靠性，应定期进行检查和维护。

4. 及时处理放样过程中出现的问题：在放样过程中，如遇到问题，应及时与设计单位、施工单位沟通，共同解决问题。

5. 遵守法律法规：在施工放样过程中，严格遵守国家法律法规，确保工程建设的合法性。

市政道路工程施工中的测量放线分析

市政道路工程施工中的测量放线分析市政道路工程是指城市基础设施建设的一部分，包括道路、桥梁、排水等。

一个城市的发展离不开市政道路工程的建设，而市政道路工程的建设离不开测量放线分析，测量放线分析是市政道路工程施工中不可或缺的一部分，对工程质量和工期的控制具有重要作用。

一、测量放线分析的必要性测量放线分析是市政道路工程施工中必不可少的一项技术工作，主要有以下几个方面的必要性：1.确定施工范围测量放线分析可以确定施工范围，根据设计图纸和工程要求制定测量方案，按照规定的尺寸对工程现场进行实际测量，确定施工范围和建筑轮廓，使施工方案合理化，快速高效的实施施工。

2.控制水平高度的准确性市政道路工程的基础性质较高，要求水平高度的控制非常准确。

通过测量放线分析来确保道路的高低水平控制非常准确，在规定尺寸内，保证工程质量。

3.解决设计问题在市政道路工程施工过程中难免会出现各种问题，通过测量放线分析的方法进行实际测量，可以及时解决这些问题，并对施工方案进行更改和调整。

4.计算工程量市政道路工程的工程量是非常大的，通过测量放线分析方法可以计算工程量，对施工现场的材料供应、人员配备和工期进度等进行科学合理的制定和掌握，确保施工方案的高效实施。

1.保证进度市政道路工程的进度是非常重要的，通过测量放线分析，可以清楚地了解施工现场的情况，及时调整进度，保证工程的按期或提前完成，提高施工效率。

2.保障质量3.避免浪费市政道路工程是非常大的工程量，如何节省材料，避免浪费是非常重要的，通过测量放线分析可以计算工程量，对材料的供应有计划的进行，避免浪费，降低施工成本。

4.保证安全市政道路工程施工过程中安全是至关重要的，通过测量放线分析，可以清晰地确定工程的边界和范围，降低工人和施工设备的意外事故的风险，保证施工现场的安全和稳定。

市政道路工程施工中的测量放线分析是确保施工质量和进度的重要保证，准确、全面、科学的测量放线分析，对工程的完成和质量的提高具有重要的推动作用。

浅谈公路工程施工测量放样

浅谈公路工程施工测量放样
浅谈公路工程施工测量放样
施工放样是整个公路建设质量控制的关键,随着公路建设水平的提高,高速公路控制点和施工放样的技术要求也有很大提高.针对道路工程施工测量的重要性,阐述了施工测量的准备工作,深入探讨了道路施工阶段控制点放样、细部点的坐标计算和点位测设方法.
作者：陈立春李巍作者单位：陈立春(吉林交通职业技术学院,吉林,长春,130012)
李巍(吉林省交通建设集团,吉林,长春,130000)
刊名：中国水运（下半月）英文刊名：CHINA WATER TRANSPORT 年，卷(期)：2009 9(5) 分类号：U415.6 关键词：公路工程施工测量放样。

探讨公路施工中的测量放样

探讨公路施工中的测量放样摘要：“要想富，先修路”，公路建设的进程必须跟得上经济发展的脚步，这样才能够推动经济的发展。

公路建设事关重大，能够影响公路质量的因素众多，测量放样工作就是其中之一。

鉴于此，本文对公路施工中的测量放样进行了分析探讨，仅供参考。

关键词：公路施工；测量；放样一、公路工程施工测量放样的必要性近些年，随着我国交通事业的迅速发展，公路工程项目建设随之不断增多，但因构造物多、线路长、时间紧、测量及施工要求高等，对施工作业提出了越来越高的要求，施工测量放样也变得更为重要。

可以说，在公路工程测量过程当中，作为主要的一项测量工作便是放样。

简单地来讲，放样也就是测量工作人员将设计的待建公路工程项目的形状、位置在实地进行标定，这在土建工程测量中也被称之为定位。

将工程定位放样的精确度予以提高，对于保证公路工程质量有着尤为重大的意义，因而做好测量放样十分必要且重要。

二、公路放样方法1、已知距离放样在公路建设中，最基本的，也是最为常见的放样方式是在已知角度和距离的前提下采用的坐标放样方式。

已知建设距离，首先需要做的工作就是确定坐标原点的方向，随后进行测量点与坐标原点之间的距离和角度的计算。

在这种放样方式中，公路的距离值和测量的起点之间的方向和尺子距离的精确度对实际的地点标点之间的距离定位有着直接的影响，因此，实际测量过程中必须进行严格的复查，计算出多次丈量的平均值，从而有效的降低测量过程中产生的误差。

在测量时，通过测量仪器的转动选择合适的施工角度，然后再根据施工的距离要求确定放样点的具体距离。

已知距离的放样方式作为最基本的测量放样方式，在公路的建设中，尤其是对施工精度具有较高的要求工程项目中，则需要使用全站仪等高精度的测量工具来进一步的保障放样的精度。

2、已知高程放样高程放样指的是把设计的施工高度与施工实体相结合，并标示出施工实体中的高度的具体位置，已知高程放样的方法主要是通过几何水准法、三角高程法或者是两种方法相结合的方式来确保施工过程中放样的精确度。

浅谈公路工程施工的测量放线

浅谈公路工程施工的测量放线摘要：公路工程施工中的测量放线工作必须根据设计图纸要求，在满足公路工程施工进度的前提下，通过前期的测量以及后期的复核测量准确测出所建公路工程的地平面位置以及标高等，并且准确无误完成测量与施工放线工作是确保公路工程顺利完工的关键。

基于此，本文阐述了公路工程施工的主要特征以及公路工程施工的测量放样原则，对公路工程施工的测量放线要点进行了探讨分析。

关键词：公路工程施工；特征；测量放线；原则；要点公路工程施工的测量放线是指遵循设计文件要点，根据控制点与控制桩坐标位置，通过测量仪器设备在实地标定公路中心线与边桩位置，并对其高程等进行复测，进而达到指导施工目的。

一、公路工程施工的主要特征1、公路工程施工大多在露天条件下完成，许多公路工程施工环境非常潮湿。

因此公路工程施工受气象条件影响巨大，恶劣的天气会严重的拖慢工程的正常进度，甚至中断施工，从而影响施工质量。

2、公路工程施工的工期较长。

公路施工过程受交通影响较大且地下管网错综复杂，并且公路工程建设耗时比较长，一般需要几年的建设时间。

3、每一项公路工程的施工地理条件都不相同，每一项工程都需要根据具体条件进行设计和施工。

二、公路工程施工的测量放线原则测量放线是通过对建筑定位放样的事先检查，确保施工按照规划正常进行，兼顾市政设施、改变环境质量，避免对相邻建筑造成损害的重要施工内容。

测量放线技术贯穿于公路施工的全阶段，操作较为复杂。

因此测量放线需要遵守从整体到局部的原则，即先测量整体工程，再进行局部的测量工作。

并且测量放线技术需要进行多次检查。

在每个环节进行放线测量后都需要进行复测，并且在复测与修改完成后需要再次进行测量，直至符合要求。

三、公路工程施工的测量放线要点1、公路工程施工前的测量。

公路施工前的测量需要在熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。

公路工程施工路线放样(3篇)

第1篇一、公路工程施工路线放样的意义1. 确保工程按照设计要求进行施工，保证工程质量。

2. 指导施工人员准确了解工程的具体位置和尺寸，提高施工效率。

3. 预测工程成本，为工程预算提供依据。

4. 为后续的施工管理、质量控制、进度控制等提供数据支持。

二、公路工程施工路线放样的方法1. 确定放样依据（1）设计图纸：包括路线平面图、纵断面图、横断面图等。

（2）施工技术规范、规程、测量规范等。

（3）工程地质勘察报告。

2. 放样前的准备工作（1）组织测量人员学习相关技术规范、规程和设计图纸。

（2）检查测量仪器设备，确保其精度和完好。

（3）制定放样方案，明确放样流程、方法和要求。

3. 放样方法（1）平面放样1）采用全站仪、GPS等仪器，根据设计图纸和工程控制点坐标，进行平面放样。

2）采用导线法、三角网法、极坐标法等传统测量方法进行平面放样。

（2）高程放样1）采用水准仪、全站仪等仪器，根据设计图纸和工程控制点高程，进行高程放样。

2）采用高程传递法、三角高程法等传统测量方法进行高程放样。

4. 放样过程中的注意事项（1）放样过程中，要严格按照放样方案执行，确保放样精度。

（2）遇到特殊情况，要及时与设计人员沟通，调整放样方案。

（3）放样过程中，要保护测量仪器设备，防止损坏。

（4）放样完成后，要对放样数据进行复核，确保数据的准确性。

三、公路工程施工路线放样的质量控制1. 放样前，要对设计图纸、施工技术规范、规程、测量规范等进行审核，确保放样依据的准确性。

2. 放样过程中，要严格执行放样方案，确保放样精度。

3. 放样完成后，要对放样数据进行复核，确保数据的准确性。

4. 对放样过程中发现的问题，要及时处理，确保工程质量。

总之，公路工程施工路线放样是公路工程建设中的一项重要工作，对工程质量、进度和安全具有重要影响。

因此，要高度重视放样工作，严格按照规范、规程进行操作，确保工程质量。

第2篇一、公路工程施工路线放样的目的1. 确保公路施工按照设计图纸进行，保证工程质量。

道路桥梁工程施工中测量放样分析

道路桥梁工程施工中测量放样分析摘要：进入新时期以来，在我国经济社会迅猛下, 道路桥梁工程是其中重要的工程项目之一, 因为随着我国发展建设的加快, 需要不断扩大道路桥梁工程建设的规模, 以此来实现快速的经济发展, 在道路桥梁工程施工的过程中, 测量放样的工作是十分有必要的, 因为这项工作与整体的施工质量具有息息相关的联系。

关键词：道路桥梁工程；施工; 测量; 恢复定线1 中线放样1.1导线点坐标复测在当前的道路桥梁工程设计单元中, 可以提供的坐标和线控桩均由施工单元提供。

在施工现场, 施工人员需要在设计图纸的前提下开展施工建设, 采用全站仪或者是其他的设备取得控制桩的主动权, 进一步核实导线点的情况。

在进行测量的过程中, 应该先将转折角以及边长的数据测量出来, 然后才能与相关的数据进行比较, 判断误差的情况。

不能出现较大的误差, 如果误差值较大, 那么就要及时的找出问题出现的原因, 这样才能积极的进行解决。

通常, 误差的主要来源是线点的移动或相关仪器的故障。

在线观察点完成和相邻边长的测量之后, 基本完成相应的野外工作。

然后需要重新测试线点坐标。

并且采用了闭合计算的方式, 那么就需要对闭合的差衡量加以进一步的规范, 确保其满足相应的规定, 将导线长度加以进一步的精确, 以达到导线的要求。

在满足精度的基础上, 可以说线的测量是准确的, 然后分拣出线点的结果表。

1.2中桩放样在进行中桩放样的过程中, 应该以相邻最近的导线点为基础, 将其当做测站进行测量, 在观测的过程中, 应该保证观测角与相邻之间的距离是三点, 并且通过坐标计算得出相关的数据, 在测量放样的过程中需要注意的问题是, 首先应该在完成一个中桩点的放样以后, 要将仪器进行归零, 并且加以进一步的校正, 保证误差在限差的范围之内, 如果达不到相应的要求, 那么就需要重新进行放样。

其次是要在测量的过程中, 导线点到中桩点之间的距离应该小于到后视导线点之间的距离, 前一点要求是在测量放样过程中应该注意的常识, 而后者则主要是在众多经验基础上得出来的一个结论, 能够有效的降低误差的出现。
