智能张拉：智能张拉设备技术工作原理

智能张拉：智能张拉设备技术工作原理背景智能张拉技术被广泛应用于建筑、桥梁等领域。

智能张拉设备是一种可控制的设备，能够根据不同的实际负载情况控制张拉力的大小和张拉的时间，以确保结构的安全性、可靠性和经济性。

智能张拉设备基本工作原理智能张拉设备包括控制系统、张拉机和张拉器。

其中，控制系统用于控制张拉机伸缩和控制张拉器施力。

张拉机用于实现张拉，张拉器用于施力。

智能张拉设备的基本工作原理是，通过控制系统对张拉机进行调控，使之发挥其张拉功能。

在张拉的过程中，张拉器施加相应的力量，以保证所张拉的钢筋或钢束受到的拉力大小与所设计的张拉力相同。

若需要调整张拉力大小，则可以通过控制系统对张拉机进行调节，从而使张拉器施加力量的大小发生相应变化。

此外，为了实现钢筋的长期稳定性，智能张拉设备还配备有“锁紧器”，可以将张拉时的拉力长期固定下来。

总之，智能张拉设备的工作原理是将张拉器施加特定的力量，通过控制系统控制张拉机实现钢筋的张拉，再通过锁紧器将拉力固定下来。

智能张拉设备的作用智能张拉设备旨在为建筑、桥梁等结构物提供稳定、可靠、经济的结构支持。

当建筑或桥梁存在较大荷载时，可以通过智能张拉设备调整不同位置的张拉力，以保证结构的整体性能和安全性。

当荷载消失或减小时，智能张拉设备可以自动调整张拉力的大小，以确保结构的稳定性和经济性。

此外，智能张拉设备还可以用于结构监测和预警。

通过对张拉力的监测和分析，可以及时了解结构的运行状态和变化趋势，并采取相应措施，以保证结构的安全性和经济性。

智能张拉设备的优点智能张拉设备具有以下优点：1.远距离控制：智能张拉设备可以远距离控制，无需人工参与，减少了人工操作的工作难度和安全风险；2.自动控制：智能张拉设备可以根据预先设定的参数和阈值自动进行控制和调节；3.稳定性强：智能张拉设备采用现代化控制技术和理论模型，具有较强的稳定性和精度；4.可靠性高：智能张拉设备采用先进的材料和工艺，具有长寿命和高可靠性。

智能张拉机工作原理

智能张拉机工作原理
智能张拉机主要依靠电动机驱动，通过电力传动系统带动液压驱动系统进行工作。

其工作原理可分为以下几个步骤：
1. 检测：智能张拉机通过激光传感器或高精度编码器等设备对工作过程中的张力控制进行实时检测。

这些传感器可以测量被拉伸物体的位移、速度和张力等参数。

2. 控制：基于检测到的参数，智能张拉机的控制系统会进行实时计算和调整，以确保设定的张力目标被达到并维持在设定范围内。

控制系统的精确性和响应速度对于保证张拉机的工作效果至关重要。

3. 电动机驱动：智能张拉机内置的电动机会根据控制系统的指令启动，将电能转化为机械能，通过传动系统将动力传递给张拉机的拉伸部件。

电动机的类型和规格可能因不同厂商和不同型号的智能张拉机而有所不同。

4. 液压驱动：部分智能张拉机配备液压驱动系统，用于提供更大的张力，并实现更精确的调整。

液压系统通过控制液压泵和液压缸的工作来实现对张拉机的张力调节。

5. 张拉：当电动机和液压系统正常工作时，智能张拉机将开始对被拉伸物体进行张拉。

张拉机的拉伸速度和力度可以通过控制系统进行调整，以适应不同的工作需求。

6. 监控和保护：智能张拉机通常还配备有监控和保护系统，用
于实时监测设备的状态，并在发现异常情况时发出警报或采取相应的保护措施，以确保设备和操作人员的安全。

总之，智能张拉机通过检测、控制、电动机驱动、液压驱动等步骤，实现对被张拉物体的控制和调节，以达到设定的张力目标。

通过不断优化和改进，智能张拉机在工程施工和其他领域中发挥着重要作用。

智能张拉技术交底

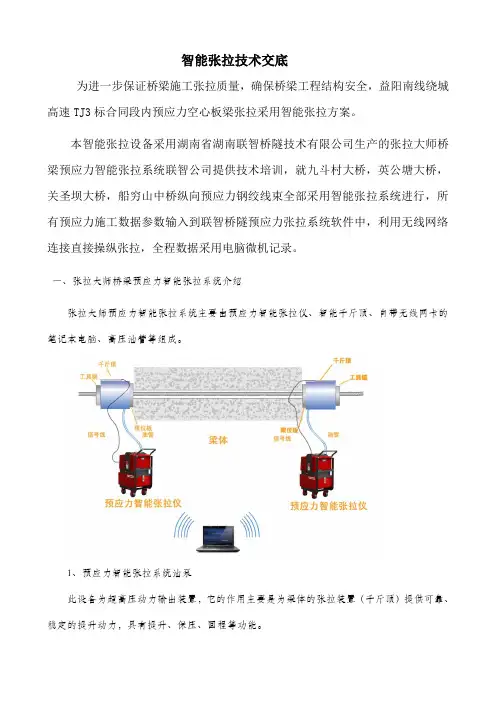

智能张拉技术交底为进一步保证桥梁施工张拉质量，确保桥梁工程结构安全，益阳南线绕城高速TJ3标合同段内预应力空心板梁张拉采用智能张拉方案。

本智能张拉设备采用湖南省湖南联智桥隧技术有限公司生产的张拉大师桥梁预应力智能张拉系统联智公司提供技术培训，就九斗村大桥，英公塘大桥，关圣坝大桥，船穷山中桥纵向预应力钢绞线束全部采用智能张拉系统进行，所有预应力施工数据参数输入到联智桥隧预应力张拉系统软件中，利用无线网络连接直接操纵张拉，全程数据采用电脑微机记录。

一、张拉大师桥梁预应力智能张拉系统介绍张拉大师预应力智能张拉系统主要由预应力智能张拉仪、智能千斤顶、自带无线网卡的笔记本电脑、高压油管等组成。

1、预应力智能张拉系统油泵此设备为超高压动力输出装置，它的作用主要是为梁体的张拉装置（千斤顶）提供可靠、稳定的提升动力，具有提升、保压、回程等功能。

该设备能够精准的实现程序设定的命令，通过无线通讯接口与计算机进行数据交换。

采用成熟技术确保数据通讯的可靠交互。

下图为系统油泵组成部件及其尺寸示意图。

2、智能千斤顶它采用新型密封件，高压自增强油缸强度，优化千斤顶结构尺寸，在保证千斤顶行程，油压不变的前提下，重量比常规穿心式千斤顶减轻30％～45％使千斤顶的重量，出力比达到0.6：1，同时千斤顶长度和外径减小，能减小预留钢绞线的长度，可广泛应用于先张法和后张法的预应力施工。

自身附带电子位移传感器，用于千斤顶内杠伸长量的测试。

具有精度高、误差小、量程大、移动平顺等特点；自身附带高精度压力传感器，能精准测量千斤顶输出的力值。

正常使用情况下，千斤顶所附传感器校验周期为一年。

下图为智能千斤顶及其尺寸（500T ）示意图。

3、设备无线连接本系统采用局域网WIFI 连接计算机与智能张拉仪，利用计算机自带的无线网卡，使用方便快捷，性能可靠。

4、高压油管油管包括进油管、回油管，构成千斤顶提升、回程的油路。

5、系统特点采用多种创新性设计，精确控制张拉力值大小，精确测量预应力筋伸长量，实现自动补张，自动采集预应力筋伸长量，及时校核伸长量误差，真正地实现“双控”操作。

智能张拉设备说明书(最新)资料

1.系统配置 2.修改口令二产品简介
1、概述 2、产品结构 3、型号介绍三、技术参数四、工作原理五、操作说明 1、张拉前准备 2、自动张拉 3、数据存储画面说明 4、数据存储画面说明六、操作注意事项七、维护保养八、运输及储存要求九、常见故障及排除方法
智能张拉系统使用说明书
登陆
、图 0-1 PLC 系统登陆界面
jpg 格式！
4.孔位方案
孔位方案默认为 10 个，无法添加新的方案，只能在已有的方案中修改名称或修改参数，在新方案名中填写所要修改后的方案名称，然后在该方案下选择孔位号并且在该孔位号后双击数据栏添加所要填写的数据！ (下图 2-2)
图 3-1
下图 3-2 为为某方案，选择孔位号，且添加孔位数据！
斤的正面朝上，准备试机。 ④首次使用需反复启动停止，确保油管和千斤顶空气排出。
2、自动张拉：
首页操作说明： 1. 首页中包括 1#张拉压力显示、 1#回顶压力显示、 1#千斤顶
伸长量、 2#张拉压力显示、 2#回顶压力显示、 2#千斤顶伸长量以及机器手动自动操作。
2. 对于手动自动操作；控制柜面板触摸屏下面有一个选择旋钮开关（自动 /手动）用来切换手动自动操作，用户可以根据本页中的工作状态指示灯来判断目前机器的工作方式以及相对应的操作，自动模式下手动操作无效，手动模式下自动操作无效。
参数操作界面说明参数设置可以存储六组梁位数据，可以用来方便用户针对不同的张拉对象操作。
3、型号介绍
S K Y B —— 50
额定压力（ MPa）油泵控制数子
二、技术参数
传感器测量和显示精度：载荷值取 0.5Mpa。
张拉控制精度：张拉过程中两端张拉力控制误差不超过 5KN 。

智能张拉压浆设备制度

智能张拉压浆设备制度智能张拉压浆设备制度是指在现代化建筑施工中应用的一种新型设备，它的引入和使用为施工工作提供了高效、精准的解决方案。

本文将从设备特点、操作流程、安全管理和发展前景四个方面对智能张拉压浆设备制度进行详细介绍。

首先，我们来看一下智能张拉压浆设备的特点。

智能张拉压浆设备是一种集电子技术、机械技术和液压技术于一体的高科技设备，具有智能化、自动化、高效能的优势。

其主要功能是在混凝土结构中进行张拉和压浆，并实现对边距力、伸缩量和浆液流量的智能控制。

相比传统的人工操作方法，智能张拉压浆设备能够减少工作强度、提高施工效率，并保证工程质量的稳定和可靠。

接下来，让我们了解一下智能张拉压浆设备的操作流程。

首先，施工人员需要对设备进行检查和调试，确保其正常工作。

然后，根据具体工程要求进行参数设置和预先计划，如预张拉力、预设伸长量等。

接下来，人员需要将设备与混凝土结构连接，进行预拉力张拉。

在张拉过程中，设备会根据设定参数自动调整压力和伸长量，保证预设张拉效果的实现。

最后，施工人员会进行压浆作业，注入浆液，填充混凝土中的空隙，并确保张拉效果的稳定性和持久性。

在智能张拉压浆设备的使用过程中，安全管理至关重要。

施工单位需要在设备使用前对施工人员进行培训和考核，确保其具备操作技能和安全意识。

同时，设备使用过程中需要进行定期检查和维护，如润滑、更换零部件等，以保证设备的正常运行和使用安全。

在操作过程中，施工人员需要严格按照操作规范进行操作，遵守安全操作流程，防止意外事故的发生。

最后，让我们展望一下智能张拉压浆设备的发展前景。

随着建筑工程的科技化发展，智能张拉压浆设备将逐渐取代传统的人工操作方法，并成为主流的施工工艺。

其高效、精准和可控的特点将大大提高施工效率和工程质量。

此外，智能张拉压浆设备还具有无人化、远程操作的潜力，可以通过网络和机器人技术实现远程监控和操作，进一步提高施工的灵活性和效率。

综上所述，智能张拉压浆设备制度是一项具有重要意义的技术创新，它在现代化建筑施工中发挥着独特的作用。

智能张拉设备

智能张拉设备引言智能张拉设备是一种控制、管理和监测张拉力度的装置。

它在许多工程领域中被广泛应用，包括桥梁、建筑、海洋工程等，可用于调整和维持结构的稳定性和强度。

智能张拉设备不仅提高了施工的效率和准确性，也降低了人为错误的风险，为工程师和施工人员带来了许多便利。

工作原理智能张拉设备通过控制器和传感器来实现对张拉力度的精确控制和自动调节。

传感器负责监测张拉力度和结构的变形情况，将数据传输给控制器。

控制器根据设定的参数和实时数据来判断是否需要调整张拉力度，并通过驱动机构实现对张拉装置的控制和调节。

主要组成部分智能张拉设备主要由以下几个部分组成：1.传感器：传感器负责监测张拉力度和结构的变形情况。

常用的传感器包括应变传感器、位移传感器、力传感器等。

2.控制器：控制器是智能张拉设备的核心部件，负责接收传感器数据，并根据设定的参数和算法来判断是否需要调整张拉力度。

控制器可以通过显示屏或者远程连接来进行设置和监控。

3.驱动机构：驱动机构负责实现对张拉装置的控制和调节。

常用的驱动机构包括电机、液压缸等。

4.张拉装置：张拉装置是实际进行张拉操作的部件，包括拉索、张拉支座等。

智能张拉设备可以通过驱动机构来实现对张拉装置的调节。

应用领域智能张拉设备在以下领域得到了广泛应用：桥梁桥梁是智能张拉设备的主要应用领域之一。

在桥梁建设中，智能张拉设备可以监测和调整桥梁的张拉力度，确保桥梁的稳定性和强度。

智能张拉设备还可以实现对桥梁的自动化控制和远程监测，提高了桥梁施工的效率和安全性。

建筑智能张拉设备在建筑中也得到了广泛应用。

在高层建筑的施工过程中，智能张拉设备可以监测和调整建筑物的张拉力度，确保建筑的稳定性和安全性。

智能张拉设备还可以实现对建筑物的自动化控制和智能化管理，提高了建筑施工的效率和质量。

海洋工程在海洋工程中，智能张拉设备可以用于调整和维护海底管道、油井和海上平台等结构的张拉力度。

智能张拉设备可以通过远程监测系统，实时监测和调整结构的张拉力度，确保海洋工程的稳定性和安全性。

智能张拉设备说明书(最新)

图4-2
3.
显示某梁场下的张拉记录的张拉力张拉记录表，下图4-3
图4-3
4.
显示某梁场下的时间压力，时间位移曲线图！下图4-4
图4-4
PLC
1.
配置压浆系统的的一些基本数据，下图4-5
图4-5
2.
主要用来记录某张拉梁号在某一时间段内的详细数据！，下图4-6
图4-6
3.
