01水池结构设计
水池结构设计特点及问题分析
水池结构设计特点及问题分析【摘要】这篇文章将重点介绍水池结构设计的特点和问题分析。
在设计水池结构时，需要考虑的因素包括结构的稳固性、材料的选择、以及抗风抗压能力等特点。
针对水池结构设计中可能出现的问题，如漏水、结构不稳定等情况，需要进行深入分析并提出解决方案。
通过对水池结构设计特点和问题分析的研究，可以更好地指导实际工程项目中的设计与施工，保障水池结构的安全稳固，提升工程质量。
最终结论将总结水池结构设计的特点及问题分析，为相关从业人员提供参考和借鉴。
【关键词】水池，结构设计，特点，问题分析1. 引言1.1 水池结构设计特点及问题分析水池是人类生活中常见的建筑结构，用于储存和供应水资源。
在设计水池结构时，需要考虑各种因素，例如水池的形状、材质、容量和稳定性等。
本文将就水池结构设计的特点及问题进行分析。
水池结构设计的特点包括，形状多样化，可以根据需要设计成圆形、方形、椭圆形等不同形状；材质多样化，可以选择混凝土、玻璃钢、塑料等不同材质进行建造；容量灵活性高，可以根据需要进行扩容或缩减；稳定性需考虑地基、抗震等因素，确保水池安全使用。
水池结构设计存在一些问题，材质选择不当可能导致水池老化或破损，容量估算不准确可能导致供水不足或浪费，设计不合理可能导致水池漏水或倒塌。
在设计水池结构时，需要综合考虑各种因素，确保水池结构设计符合要求，安全可靠。
2. 正文2.1 水池结构设计的特点1. 结构合理：水池结构设计要考虑水池的容量、厚度、材质以及支撑结构等因素，确保水池能够安全承载水的重量和外部环境的影响。
2. 耐久性强：水池结构设计需要考虑材料的耐候性、耐腐蚀性和耐磨损性，以确保水池长期使用不会出现破损或漏水的情况。
3. 防水性好：水池结构设计要保证水池的各个连接部位都能有效密封，避免水的渗漏或浪费，确保水池能够保持水质清澈。
4. 美观性强：水池结构设计要考虑水池的外观设计和造型，使其与周围环境融为一体，增加整体美感。

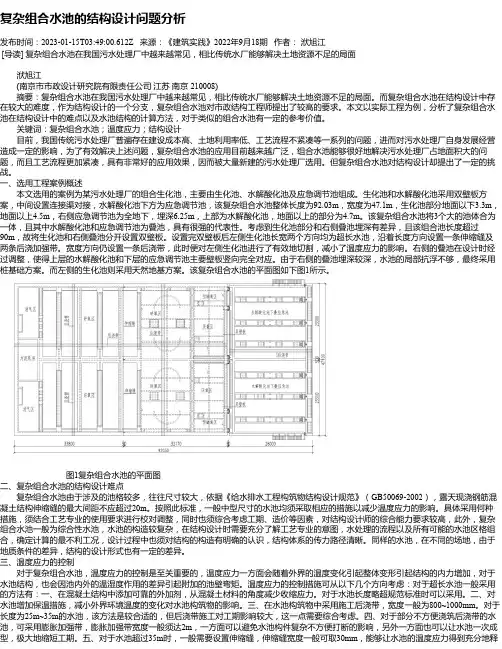

复杂组合水池的结构设计问题分析
复杂组合水池的结构设计问题分析发布时间：2023-01-15T03:49:00.612Z 来源：《建筑实践》2022年9月18期作者：洑旭江[导读] 复杂组合水池在我国污水处理厂中越来越常见，相比传统水厂能够解决土地资源不足的局面洑旭江(南京市市政设计研究院有限责任公司江苏南京 210008)摘要：复杂组合水池在我国污水处理厂中越来越常见，相比传统水厂能够解决土地资源不足的局面。
而复杂组合水池在结构设计中存在较大的难度，作为结构设计的一个分支，复杂组合水池对市政结构工程师提出了较高的要求。
本文以实际工程为例，分析了复杂组合水池在结构设计中的难点以及水池结构的计算方法，对于类似的组合水池有一定的参考价值。
关键词：复杂组合水池；温度应力；结构设计目前，我国传统污水处理厂普遍存在建设成本高、土地利用率低、工艺流程不紧凑等一系列的问题，进而对污水处理厂自身发展经营造成一定的影响，为了有效解决上述问题，复杂组合水池的应用目前越来越广泛，组合水池能够很好地解决污水处理厂占地面积大的问题，而且工艺流程更加紧凑，具有非常好的应用效果，因而被大量新建的污水处理厂选用。
但复杂组合水池对结构设计却提出了一定的挑战。
一、选用工程案例概述本文选用的案例为某污水处理厂的组合生化池，主要由生化池、水解酸化池及应急调节池组成。
生化池和水解酸化池采用双壁板方案，中间设置连接渠对接，水解酸化池下方为应急调节池，该复杂组合水池整体长度为92.03m，宽度为47.1m，生化池部分地面以下3.3m，地面以上4.5m，右侧应急调节池为全地下，埋深6.25m，上部为水解酸化池，地面以上的部分为4.7m。
该复杂组合水池将3个大的池体合为一体，且其中水解酸化池和应急调节池为叠池，具有很强的代表性。
考虑到生化池部分和右侧叠池埋深有差异，且该组合池长度超过90m，故将生化池和右侧叠池分开设置双壁板。
设置完双壁板后左侧生化池长宽两个方向均为超长水池，沿着长度方向设置一条伸缩缝及两条后浇加强带。
YJK水池结构设计PPT培训课件
预应力混凝土水池
在钢筋混凝土结构的基础 上施加预应力，提高结构 抗裂性和刚度，减少变形 。
钢结构水池
以钢材为主要材料，具有 自重轻、强度高、施工速 度快等优点，但耐腐蚀性 较差。
设计原则与规范要求
安全可靠
确保水池结构在各种荷 载作用下具有足够的强
度、刚度和稳定性。
经济合理
在满足安全性的前提下 ，优化设计方案，降低
荷载组合原则
在进行水池结构设计时，应考虑荷载的最不利组合。通常， 荷载组合应根据使用过程中可能出现的荷载情况，按承载能 力极限状态和正常使用极限状态分别进行组合。
水压力计算方法
水池壁板水压力计算
根据静水压力分布规律，壁板上的水 压力呈三角形分布。设计时，应计算 壁板各点的水压力，并确定最大水压 力值。
对于地震烈度较高的地区，应采取有效的 抗震措施，如设置减震支座、加强结构刚 度等。
实例展示：优秀细部设计案例
案例一
某大型水池采用高性能混凝土， 有效提高了结构强度和耐久性， 同时设置了完善的防水措施，确
保了水池不渗水。
案例二
某水厂水池在进出水口设置了格 栅和滤网，有效防止了杂物进入
水池，保证了水质安全。
常见错误与解决方法
03
总结在水池结构建模过程中常见的错误和问题，并提供相应的
解决方法和建议。
数据分析与结果展示方法
数据后处理功能介绍
介绍YJK软件的数据后处理功能，包括结果查看、数据分析、图 表生成等操作。
结果展示方法探讨
探讨如何有效地展示水池结构设计的结果，包括云图、等值线、 动画等多种展示方式。
工程造价。
符合规范
遵循国家相关规范标准 ，确保设计质量。
考虑施工便利

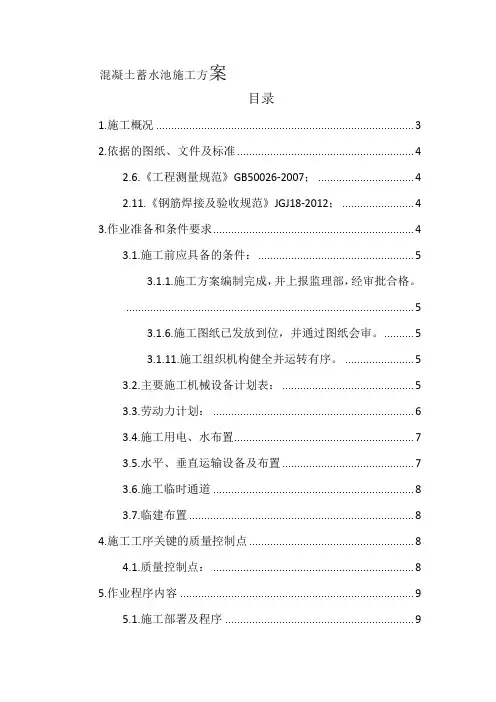

混凝土蓄水池施工方案
混凝土蓄水池施工方案目录1.施工概况 (3)2.依据的图纸、文件及标准 (4)2.6.《工程测量规范》GB50026-2007； (4)2.11.《钢筋焊接及验收规范》JGJ18-2012； (4)3.作业准备和条件要求 (4)3.1.施工前应具备的条件： (5)3.1.1.施工方案编制完成，并上报监理部，经审批合格。
(5)3.1.6.施工图纸已发放到位，并通过图纸会审。
(5)3.1.11.施工组织机构健全并运转有序。
(5)3.2.主要施工机械设备计划表： (5)3.3.劳动力计划： (6)3.4.施工用电、水布置 (7)3.5.水平、垂直运输设备及布置 (7)3.6.施工临时通道 (8)3.7.临建布置 (8)4.施工工序关键的质量控制点 (8)4.1.质量控制点： (8)5.作业程序内容 (9)5.1.施工部署及程序 (9)5.2.池体施工工艺流程： (10)5.3.池体底板施工工艺要点 (10)5.3.1.测量控制网 (10)5.3.2.垫层施工 (11)5.3.3.底板、柱底、池壁底端钢筋施工 (12)5.3.4.池壁底端、柱底端模板施工 (13)5.3.5.底板混凝土施工 (15)5.3.6.底板混凝土养护 (16)5.3.7.池体底端模板拆除 (17)5.4.池体结构施工工艺要点 (17)5.4.1.总体施工流程 (17)5.4.2.脚手架工程 (17)5.4.3.上升支柱、池壁、顶板钢筋施工 (19)5.4.4.水平施工缝施工要点： (21)5.4.5.池壁、柱、顶板模板施工 (21)5.4.6.池壁、柱、板混凝土施工 (23)5.4.7.板、柱、池壁混凝土养护 (24)5.4.8.池体模板拆除 (25)5.4.9.脚手架拆除 (25)5.4.10.池体纵向施工缝施工要点 (26)5.4.11.导流墙施工 (27)5.5.零米以下池壁防腐 (27)5.6.水池防水做法 (27)5.7.蓄水试验 (28)5.7.1.施工准备 (28)5.7.4.观察检查 (29)5.7.5.排水 (29)5.8.保温墙施工 (29)5.8.1.零米以下基坑回填 (30)6.作业检查验收应达到的质量技术标准 (32)6.3.工程质量要实行目标管理，推行全面质量管理。
钢筋混凝土矩形水池设计
钢筋混凝土矩形水池设计钢筋混凝土矩形水池作为常见的特种结构类型，被广范应用于工业与民用建筑的给水、污水、消防工程中。
因此在满足给排水专业要求的前提下，既保证今后的正常生产使用，又降低工程造价，是设计人员面临的主要任务。
标签：矩形水池;基本规定;构造要求;荷载取值1、水池的基本规定1.1水池宜采用钢筋混凝土结构。
水池受力构件的混凝土强度等级不应低于C25，垫层混凝土不应低于C15。
水池结构的防水，一般采用混凝土自防水，采用抗渗混凝土。
主要依据水池深度来确定混凝土的抗渗等级。
2、水池的构造要求2.1水池的受力壁板和底板厚度不宜小于200mm，顶板厚度不宜小于150mm。
当钢筋混凝土水池采用构造底板时，底板厚度不应小于120mm，底板顶面应配置构造钢筋，配筋量不宜小于每米5根直径8mm的钢筋。
2.2水池的最小保护层厚度应满足《给水排水工程钢筋混凝土水池结构设计规程》要求。
2.3钢筋混凝土水池长度大于30m（室内或土中）或20m（露天）便需要设伸缩缝，缝宽20mm～30mm.伸缩缝应做成贯通式，在同一剖面上连同底板、顶板一起断开。
大型水池还需要设施工缝，主要作用是保证前后两期施工混凝土的良好连接，水池施工缝的位置可设在底板与池壁连接斜托上部和池壁与顶板连接斜托的下部。
2.4池壁、底板的受力钢筋宜采用小直径钢筋和较密的间距，尽可能采用HRB400级钢筋。
水池各部位的钢筋间距应在100-250mm范围内。
如果钢筋间距太密，会影响混凝土振捣，而钢筋间距太大，容易产生裂缝。
2.5现浇钢筋混凝土水池最容易在角隅处出现裂缝，因此必须在池壁转角处、池壁与底板相交处设置“暗梁”、“暗柱”或设置腋角。
敞口水池顶端也宜配置水平向加强钢筋。
根据规程第7.1.7条的规定要求，敞口水池在温差或地基变形作用下池壁顶端是结构的薄弱点，宜设置暗梁，高度不得小于池壁厚度，内外侧各配置不小于3根16的受力水平钢筋。
3、水池计算注意问题3.1水池的边界条件3.1.1水池的分类：当l/h〉2时为浅池，当l/h<0.5时为深池，当0.5≤l/h≤2时为双向板式水池.3.1.2池体结构一般由池壁、底板和顶盖（是否封闭加盖由给排水专业需要决定）所组成。
水池结构设计YJK
水池结构设计张娟2016年01月北京盈建科软件有限责任公司YJK完成的水池实例蓄水池的建模：无梁板、墙、筏板、带柱帽柱墩的柱蓄水池的力学模型池顶承受的覆土重池壁承受的水压力YJK完成的水池实例YJK完成的水池实例YJK完成的水池实例圆形污水池上部结构与基础协同计算、地震动水（《结构软件难点热点问题应对和设计优化》第21章）对水池的池壁按照剪力墙建模，水池池盖按照楼板建模，顶盖可采用无梁楼盖的方式建模，柱顶设置柱帽，柱间布置虚梁。
（《结构软件难点热点问题应对和设计优化》第21章）为了水池的整体计算，在上部结构建模菜单就可以输入筏板基础，可在任一标准层的层底位置输入筏板、柱墩基础，布置方式与基础模块中的操作相同，这里布置的基础在基础模块将同时起作用。
水池的荷载输入池顶荷载输入池壁荷载输入池底荷载输入地上及地下贮水结构的抗震设计•自身结构的地震力计算由振型分解反应谱法给出•动水、动土压力由人工按相关公式计算求出，按照“自定义地震作用工况”输入•在组合设置中设置常规地震作用计算与自定义地震作用工况为“叠加”关系，或“叠加+包络”关系动水、动土压力按照自定义地震作用工况输入在自定义工况组合设置中设置常规地震作用计算与自定义地震作用工况为“叠加”关系，或“叠加+包络”关系多个水池盛水的不利布置对于多个水池的情况，同时需要考虑多种组合工况，比如一格水池有水其他水池无水、所有水池都满水或者某几格有水剩余水池无水等等，除此之外，水池设计中通常还需考虑以下三种工况：•池内满水，池外无土；（试水阶段）•池内无水，池外有土；（复土阶段）•池内满水，池外有土。
（使用阶段）北京市政院地下多层水池多个水池盛水的不利布置对用户选择的任一剖切基础设计中对水池基础的补充设计在上部结构建模中输入的水池筏板底板、柱墩、桩等可以自动导入到基础设计模块。
为考虑水池底板和侧壁的互相影响，才将水池底板建在上部结构中，虽然在上部结构计算结果中可以查看到底板的内力配筋结果，但是上部结构计算并无地基承载力验算、冲剪局压验算、沉降计算以及抗浮验算等内容，所以对于水池基础设计来说，还应在基础模块做这些内容的补充设计。
矩形水池结构的设计
矩形水池结构的设计作者：夏祖国来源：《硅谷》2013年第04期摘要随着环境破坏的日趋严重和人类环保意识的日益增长，污水处理的重要性越来越明显。
由于土建结构在污水处理工程中的投资比例大约占35%～45%之间，结构设计在工程中的作用是十分重要的。
怎样结构选型，怎样选取计算模型，对工程的造价，安全等至关重要。
本文主要对常见工程构筑物的结构设计进行总结，以更好的为环保事业做出自己的贡献。
关键词构筑物；结构设计；结构选型；荷载取值；池壁计算；池底计算；抗浮中图分类号：TU279 文献标识码：A 文章编号：1671—7597（2013）022-141-11 结构选型当地基土质较好，地基承载力特征值不小于150 Kpa，且无地下水地区的浅池壁，其设计原则可以按挡土墙设计。
当水池较深时，可以在池壁外侧设置垂直向扶壁或水平向肋梁。
池壁与底板之间的连接，可设计成止水缝的分离式结构和底板局部加厚的整体结构两种。
池壁为单向板时，板厚可取（1/10～1/20）H；当池壁为双向板受力时，则板厚可取（1/20～1/30）H。
当池壁较高时，壁厚也可以采用变截面。
底板的宽度一般按计算确定，一般采用（0.4～0.8）H，底板的厚度一般按计算确定。
水池设计分为顶板设计，池壁设计和底板设计。
由于顶板设计与普通楼板设计相似在此不再赘述，下面着重总结一下池壁和池底的设计方法。
当地下水位较高，地基承载力特征值较低时，一般采用常规水池设计。
常规水池，分为圆形水池，矩形水池，漏斗形水池等等不一而足，下面主要总结一下矩形水池的计算。
荷载取值的问题：1）池内水压力。
池内水压作为水池类构筑物的主要荷载，池内水压荷载的取值大小对于水池的下端弯矩影响较大。
按照设计规范，池内水荷载可以按照恒载处理，荷载分项系数按1.2设计。
最高水位按照工艺提供的极限水位设计即可。
这样可以节省大量的投资。
2）池外水浮力。
地下水位，根据不同的工程而不同。
当地下水位较浅时，为安全起见，一般按照地坪下500 mm设计，虽然大部分场地需整平抬高，但在一定的年限后，地下水位可以相应的提高；当地下水位很低时，可以参照地勘报告所提的标高提高1000 mm左右设计，一般是安全和经济的。
