印制电路板设计方案原理
PCB设计指导书
PCB 设计指导书1.术语：1PCB(Print circuit Board) 印制电路板2原理图电路原理图，使用原理图设计工具设计的表达硬件电路中器件关系的图。
3SMT:外表组装技术〔外表贴装技术〕〔Surface Mount Technology 的缩写〕，是目前电子组装行业里最流行的一种技术和工艺。
4AI：AI 是(Auto-Insert)的简写,意思是自动插件技术,自动将元器件安装在PCB 上面。
5EMC: 电磁兼容性EMC(Electro Magnetic Compatibility),是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的力量。
6波峰焊接：波峰焊是让插件板的焊接面直接与高温液态锡接触到达焊接目的，其高温液态锡保持一个斜面，并由特别装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊“，其主要材料是焊锡条。
又称 FS。
7回流焊接：回流焊机也叫再流焊机或“回流炉”(Reflow Oven),它是通过供给一种加热环境,使焊锡膏受热溶化从而让外表贴装元器件和 PCB 焊盘通过焊锡膏合金牢靠地结合在一起。
简称 RF。
8通孔回流焊接：通孔回流焊接技术(THR，Through-hole Reflow)，又称为穿孔回流焊 PIHR(Pin-in-Hole Reflow)。
该技术原理是在印制板完成贴片后，使用一种安装有很多针管的特别模板，调整模板位置使针管与插装元件的过孔焊盘对齐，使用刮刀将模板上的锡膏漏印到焊盘上，然后安装插装元件，最终插装元件与贴片元件同时通过回流焊完成焊接。
9微带线：微带线是由支在介质基片上的单一导体带构成的微波传输线。
适合制作微波集成电路的平面构造传输线。
与金属波导相比，其体积小、重量轻、使用频带宽、牢靠性高和制造本钱低等；但损耗稍大，功率容量小。
10带状线：带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。
覆铜板制作印刷电路板的原理离子方程式

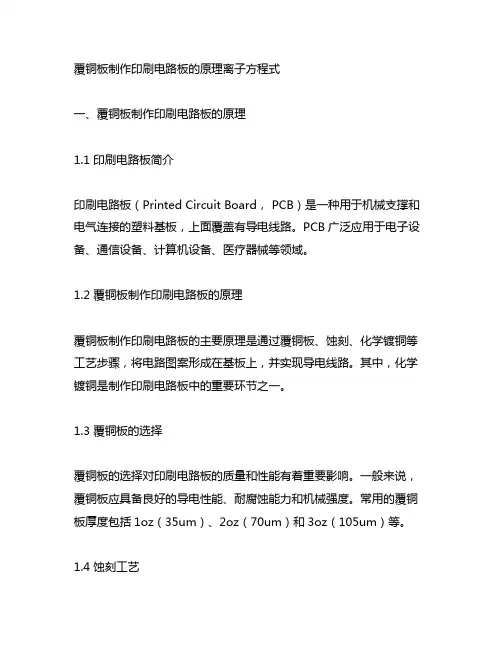

覆铜板制作印刷电路板的原理离子方程式一、覆铜板制作印刷电路板的原理1.1 印刷电路板简介印刷电路板（Printed Circuit Board， PCB）是一种用于机械支撑和电气连接的塑料基板，上面覆盖有导电线路。
PCB广泛应用于电子设备、通信设备、计算机设备、医疗器械等领域。
1.2 覆铜板制作印刷电路板的原理覆铜板制作印刷电路板的主要原理是通过覆铜板、蚀刻、化学镀铜等工艺步骤，将电路图案形成在基板上，并实现导电线路。
其中，化学镀铜是制作印刷电路板中的重要环节之一。
1.3 覆铜板的选择覆铜板的选择对印刷电路板的质量和性能有着重要影响。
一般来说，覆铜板应具备良好的导电性能、耐腐蚀能力和机械强度。
常用的覆铜板厚度包括1oz（35um）、2oz（70um）和3oz（105um）等。
1.4 蚀刻工艺蚀刻是在覆铜板上通过化学溶液去除多余铜层，形成所需的导电线路。
蚀刻工艺需要配合光刻和腐蚀等步骤，能够快速、精确地形成电路图案。
在化学溶液中，铜表面的电离反应十分关键。
1.5 化学镀铜化学镀铜是将铜层均匀地沉积在基板表面，以修复蚀刻后的铜层。
通过向化学镀铜槽中通入工作电解质，阴极反应和阳极反应的离子方程式能够揭示化学镀铜的原理。
1.6 覆铜板制作印刷电路板的工艺流程覆铜板制作印刷电路板的工艺流程主要包括：基板预处理、光刻制版、蚀刻、化学镀铜、阻焊油涂覆、丝印标识、组装等步骤。
化学镀铜是其中的关键环节之一。
二、化学镀铜的原理离子方程式2.1 化学镀铜原理化学镀铜是指在基板表面通过化学还原的方法，将铜离子还原成金属铜沉积在基板表面。
这种方法具有成本低、工艺简单等优点，被广泛应用于PCB制造中。
2.2 化学镀铜的离子方程式化学镀铜涉及到电化学原理，其过程包括阳极反应和阴极反应。
在化学镀铜槽中，加入工作电解质，通以电流后，铜离子发生还原沉积到基板表面。
其离子方程式如下：在阳极处：Cu → Cu^2+ + 2e^-在阴极处：Cu^2+ + 2e^- → Cu总反应方程式:Cu + Cu^2+ → 2Cu通过上述离子方程式，可以清晰地理解化学镀铜的原理及电化学过程。
黑影pcb方案
黑影PCB方案1. 简介本文档将介绍一个名为“黑影”的PCB（Printed Circuit Board，印刷电路板）方案。
黑影PCB方案是一个高性能、高稳定性的PCB设计方案，适用于各种电子设备的制造。
本文将详细讨论黑影PCB方案的设计原理、特点以及应用范围。
2. 设计原理黑影PCB方案采用先进的电路板设计原理和技术，旨在提供稳定的电信号传输、电源分配和热管理。
以下是黑影PCB方案的主要设计原理：2.1 多层结构黑影PCB方案采用多层结构设计，可以在一个方案中集成多个电路层。
这种设计可以提高电路板的灵活性和性能，并且能够减少电路板的尺寸。
2.2 信号完整性为了保持信号的完整性和减少干扰，黑影PCB方案使用差分信号传输和信号隔离技术。
这种设计能够有效地降低信号串扰和噪声，并提高信号的传输速度和稳定性。
2.3 电源管理黑影PCB方案注重电源的分配和管理。
通过使用合理的电源规划和电源隔离设计，方案可以提供稳定的电源给各个电路模块，并减少电源噪声的影响。
2.4 热管理为了保证电路的正常运行和延长电子设备的寿命，黑影PCB方案采用高效的热管理技术。
通过合理的散热设计和热敏元件的布局，方案可以有效地将热量分散和排出，从而保持电路板的稳定性和可靠性。
3. 特点黑影PCB方案具有以下特点：3.1 高性能黑影PCB方案通过采用先进的电路布线和材料选择，可以提供高性能的电信号传输和电源管理能力。
方案具有低信噪比、低功耗和高速传输等特点，适用于对性能要求较高的电子设备。
3.2 高稳定性通过采用差分信号传输、信号隔离和电源分配技术，黑影PCB方案可以提供高稳定性的工作性能。
方案能够减少信号干扰和噪声，并提供稳定的电源给各个模块，从而保证电子设备的稳定运行。
3.3 灵活性黑影PCB方案采用多层结构设计，可以灵活地集成多个电路层，并提供更多的扩展和自定义选项。
方案可以根据不同的应用需求进行定制，适用于各种复杂的电子设备制造。
印刷电路板设计与制作电路原理图的设计
•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。
设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。
确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。
热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。
信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。
电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。
设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。
实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。
3. 调试电路，确保功能正常。
材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。
5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
6. 调试电路，确保功能正常。
030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。
3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。
印制电路板(PCB)的设计与制作
Rb1
Rc
C2
V C1
ebc
C3
Rb2 Re1
C2
元器件图形
印制板图
2. 印制电路板发展过程
印制电路板随着电子元器件的发展而发展， 由此可以分为下面几个发展阶段：
● 电子管分立器件
导线连接
● 半导体分立器件
单面印刷板
● 集成电路
双面印刷板
● 超大规模集成电路
多层印刷板
2. 印制电路板发展过程
电子管体积大、重量重、耗电高,使用 导线连接。
1. PCB的分类
按孔导通状态分：埋孔板，盲孔板，通孔板
盲孔 Blind Via 盲孔 Blind Via
埋孔 Buried Via
通孔 Drilled Through Via
1. PCB的分类
按成品软硬区分 ：
▪ 硬板 Rigid PCB (刚性板） ▪ 软板 Flexible PCB （挠性板） 见左下图 ▪ 软硬板 Rigid-Flex PCB （刚挠结合板）见右下图
电解电容
电阻 接线端子
2. 印制电路板发展过程
相对于电子管，半导体器件体积小、重量 轻、耗电小、排列密集适用于单面印制板
电子管
三极管
电阻
电解电容
2. 印制电路板发展过程
焊接面（底层）
单面板
元件面（顶层）
2. 印制电路板发展过程
集成电路的出现使布线更加复杂，此时单面 板已经不能满足布线的要求，由此出现了双面 板——双面布线。
显示器 端口
内存插槽 硬盘端口
电源端口
PCI插座 软驱端口
电源开关、指示灯等端口
3. 确认元器件安装方式
① 表面贴装 ② 通孔插装
pcb设计基本概念
PCB（Printed Circuit Board，印制电路板）设计的基本概念主要包括以下几个方面：
电路原理图设计：这是PCB设计的基础，需要将电子设备中的元件和电路按照一定的规则进行布局和连接，以达到预期的功能和性能要求。
元件布局：根据电路原理图，将元件放置在PCB上，并按照电路连接关系进行合理的布局。
布线：根据电路原理图和元件布局，使用导线将元件连接起来，形成电路。
布线需要考虑导线的长度、宽度、走向、弯曲半径等因素，以满足电路性能和电磁兼容性的要求。
焊盘和过孔设计：焊盘是用于连接元件引脚和导线的金属化孔，过孔则是连接不同层之间导线的通道。
焊盘和过孔设计需要根据元件引脚和连接要求进行合理的设计，以保证焊接质量和电路性能。
层设计：多层PCB可以提供更多的布线空间和电气连接，但也增加了设计的复杂度。
层设计需要考虑元件布局、布线需求、信号完整性等因素，合理规划不同层的用途和布线要求。
电磁兼容性设计：PCB设计需要考虑电磁兼容性，包括减小干扰、提高信号完整性等方面。
电磁兼容性设计可以通过合理的元件布局、布线、接地设计等措施来实现。
可靠性设计：可靠性设计是保证PCB在各种工作环境下都能稳定工作的关键。
可靠性设计需要考虑元件的耐温、抗震、抗腐蚀等因素，同时保证电路的稳定性和可靠性。
以上是PCB设计的基本概念，实际设计过程中还需要考虑生产工艺、制造成本等因素，以达到最优的设计效果。
印制电路板的设计与制作
印制电路板的设计和制作本章主要介绍印制电路板的元件布局及布线原那么；应用ＰＲＯＴＥＬ设计印制电路板的根本步骤及设计例如；印制电路板的手工制作和专业制作的方法，并以实验室常用的ＶＰ１０８Ｋ电路板制作系统为例，介绍了ＰＣＢ的制作步骤和方法。
章末附有印制电路板的设计和制作训练。
现代印制电路板〔简称ＰＣＢ，以下ＰＣＢ即指印制电路板〕的设计大多使用电脑专业设计软件进展，ＰＣＢ的制作也是通过专业制作厂家完成的。
因此，大批量的ＰＣＢ生产常常是用户自己设计好印制板，将文档资料交给印制板生产厂家，由其完成ＰＣＢ板的制作。
ＰＲＯＴＥＬ就是一种被广泛使用的印制板设计软件，它设计出的印制板文档可以广泛地被各专业印制板生产厂家所承受。
因此本章首先介绍使用ＰＲＯＴＥＬ进展印制板设计的一般步骤，给出一个设计例如，然后简单介绍手工制作印制板的一般方法，最后介绍适合于实验室的印制电路板制作设备ＶＰ１０８Ｋ。
１２１印制电路板的设计原那么印制电路板的设计是一项很重要的工艺环节，假设设计不当，会直接影响整机的电路性能，也直接影响整机的质量水平。
它是电子装配人员学习电子技术和制作电子装置的根本功之一，是实践性十分强的技术工作。
印制电路板的设计是根据电路原理图进展的，所以必须研究电路中各元件的排列，确定它们在印制电路板上的最正确位置。
在确定元件的位置时，还应考虑各元件的尺寸、质量、物理构造、放置方式、电气连接关系、散热及抗电磁干扰的能力等因素。
可先草拟几种方案，经比拟后确定最正确方案，并按正确比例画出设计图样。
画图在早期主要靠手工完成，十分繁琐，目前大多用计算机完成，但前述的设计原那么既可适用于手工画图设计，也可适用于计算机设计。
对于印制电路板来说，一般情况下，总是将元件放在一面，我们把放置元件的一面称为元件面。
印制板的另一面用于布置印制导线〔对于双面板，元件面也要放置导线〕和进展焊接，我们把布置导线的这一面叫做印制面或焊接面。
如果电路较复杂，元件面和焊接面容不下所有的导线，就要做成多面板。
印制电路原理和工艺
印制电路原理和工艺实验指导书编写：王守绪何为张敏审查：唐先忠、胡文成电子科技大学微电子与固体电子学院2010年1月（修订）目录印制电路基本知识即实验技术简介· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·· · · · · · · · · · · 2实验一：减层法单面板印制电路板制造工艺研究· · · · · · · · · · · · · · · · · · · · · ·· · · · · · · · · · 13实验二：高频电路的双面印制电路板的设计研究· · · · · · · · · · · · · · · · · · · · · ·· · · · · · · · · · 23实验三：4层印制电路板制作工艺研究· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 27实验四：镍金合金电镀最佳配方和工艺条件的优化· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 33实验五：挠性PI基材上镂空板用开窗口工艺研究· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 44实验六：次亚磷酸钠化学镀铜工艺研究· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·47实验七：PCB布线贴图的设计与制作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·50实验八：PCB照相底版的设计与制作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 54实验九：硝酸蚀刻液开发及机理研究· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·57实验十：综合设计实验· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·62印制电路基本知识及实验技术简介印制电路板是信息产业的基础，从计算机、电视机到电子玩具等，几乎所有的电子电器产品中都有电路板存在。
计算机辅助电路设计Protel第4章印制电路板设计基础
布局设计
元件布局
根据确定的布局方案，将元件放置在 电路板上。
电源/接地设计
合理规划电源和接地网络，确保电路 板的电气性能和稳定性。
布线设计
布线规则设置
根据电路性能要求和布线策略，设置合适的布线规则。
自动布线
利用自动布线工具，完成电路板的布线设计。
后期处理
检查与修正
对完成的布线设计进行检查，修正可 能存在的错误和缺陷。
计算机辅助电路设计protel第4章 印制电路板设计基础
目 录
• 印制电路板概述 • 印制电路板设计流程 • 印制电路板设计规则 • 印制电路板设计软件Protel
01 印制电路板概述
印制电路板的基本概念
印制电路板（PCB）是一种用于实现电子电路连接和功能的印刷电路基板，它由绝 缘材料制成，表面覆盖有导电线路，通过印刷、光刻等工艺实现电子元件之间的连 接。
支持3D视图和动画演示，方 便用户进行电路板设计和分 析。
提供丰富的元件库和封装库， 方便用户进行元件选择和放 置。
支持与外部工具集成，如 CAM、FPGA等，方便用户 进行后期处理和生产。
THANKS FOR WATCHING
感谢您的观看
02 印制电路板设计流程
前期准备
需求分析
明确电路板的功能需求，分析电 路原理图，确定电路板尺寸、层 数等基本参数。
资料收集
收集相关标准、规范和行业最佳 实践，了解PCB制造工艺和材料 特性。
规划设计
确定布局
根据电路原理图和实际需求，规划电路板上的元件布局。
确定布线策略
根据电路板的复杂程度和实际需求，确定合适的布线策略。
电磁兼容性规则
抑制电磁干扰
通过采取适当的屏蔽、滤波等措施，降低电 磁干扰对电路的影响。
一般PBC印制电路板原理图基本设计流程
一般PCB基本设计流程如下：前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。
第一：前期准备。
这包括准备元件库和原理图。
“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。
在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。
元件库可以用peotel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。
原则上先做PCB的元件库，再做SCH的元件库。
PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。
PS：注意标准库中的隐藏管脚。
之后就是原理图的设计，做好后就准备开始做PCB设计了。
第二：PCB结构设计。
这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。
并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。
第三：PCB布局。
布局说白了就是在板子上放器件。
这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。
就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。
然后就可以对器件布局了。
一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；以上就是PCB设计的主要流程，。
PCB设计
1、放置与结构有紧密配合的元器件，如电源插座、指示灯、开关、连接器等。 2、放置特殊元器件，如大的元器件、重的元器件、发热元器件、变压器、IC等。 3、放置小的元器件。
1、电路板尺寸和图纸要求加工尺寸是否相符合。 2、元器件的布局是否均衡、排列整齐、是否已经全部布完。 3、各个层面有无冲突。如元器件、外框、需要丝印的层面是否合理。 3、常用到的元器件是否方便使用。如开关、插件板插入设备、须经常更换的元器件等。 4、热敏元器件与发热元器件距离是否合理。 5、散热性是否良好。 6、线路的干扰问题是否需要考虑。
设计步骤
放置顺序
布局设计
布局检查
在PCB中，特殊的元器件是指高频部分的关键元器件、电路中的核心元器件、易受干扰的元器件、带高压的 元器件、发热量大的元器件，以及一些异性元器件，这些特殊元器件的位置需要仔细分析，做带布局合乎电路功 能的要求及生产的需求。不恰当的放置他们可能产生电路兼容问题、信号完整性问题，从而导致 PCB设计的失败。
Pad
焊盘是PCB设计中最常接触也是最重要的概念，但初学者却容易忽视它的选择和修正，在设计中千篇一律地 使用圆形焊盘。选择元件的焊盘类型要综合考虑该元件的形状、大小、布置形式、振动和受热情况、受力方向等 因素。Protel在封装库中给出了一系列不同大小和形状的焊盘，如圆、方、八角、圆方和定位用焊盘等，但有时 这还不够用，需要自己编辑。例如，对发热且受力较大、电流较大的焊盘，可自行设计成“泪滴状”，在大家熟 悉的彩电PCB的行输出变压器引脚焊盘的设计中，不少厂家正是采用的这种形式。一般而言，自行编辑焊盘时除 了以上所讲的以外，还要考虑以下原则：
特殊性
Protel封装库内有大量SMD封装，即表面焊装器件。这类器件除体积小巧之外的最大特点是单面分布元引脚 孔。因此，选用这类器件要定义好器件所在面，以免“丢失引脚（Missing Plns）”。另外，这类元件的有关文 字标注只能随元件所在面放置。
印制电路板设计与制作课件
板厚和孔径比最好应不大于3：1，大的比值会使生产困难，成本增加， 当过孔只用做贯穿连接或内层连接时，孔径公差，特别是最小孔径公 差一般是不重要的，所以不用规定，由于导通孔内不插元件，所以它 的孔径可以比元件孔的孔径小。
当过孔作为元件孔时，过孔的最小孔径要适应元件或组装件的引脚尺 寸，设计者要采用给出的标称孔径和最小孔径作为过孔的推荐值。过 孔的最大孔径取决于镀层厚度和孔径的公差。推荐孔壁镀镀铜层的平 均厚度不小于25μm（0.001in），其小厚度为15μm（0.0006in）。
的信号交错问题，数量太多是不可取的。而且，硬要把所有线路都排在 有限的两个面上，又要降低电磁感应、电阻效应、电容效应，使得布线 设计的任务十分艰巨。线太细太密，不但加工困难、干扰大，而且烧断 和发生断路故障。若保证了和线间距，电路板的面积就可能太大，不利 于精密设备的小型化。这些问题的出现促使印刷电路板设计和制作工艺 的发展。
❖ 最原始的电路板——以一块板子为基础，用铆钉、接线柱 做接点，用导线把接点依电路要求，在板的一面布线，另 一面装元件。
❖ 单面敷铜板的发明，成为电路板设计与制作新时代的标志。
❖ 随着电子产品生产技术的发展，人们发明了双面电路板和
多层电路板
•印制电路板设计与制作
•1
2.印制电路板的功能及术语
印制电路在电子设备中具有如下功能： ⑴提供集成电路等各种电子元器件固定、装配的机械支撑；
安装孔和定位孔按实际需要尺寸确定
•印制电路板设计与制作
•11
7.电磁干扰及抑制
电路的布线不是把元件按电路原理简单连接起来就可
⑴ 电磁干扰的产生 平行线效应、天线效应、电磁感应
⑵ 电磁干扰的抑制 ① 容易受干扰的导线布设要点 ② 设置屏蔽地线 ③ 设置滤波去耦电容
PCB线路工程方案开发
PCB线路工程方案开发一、项目概要PCB（Printed Circuit Board）即印制电路板，又称印刷电路板、印刷线路板、线路板或电路板，是用于支持和连接电子元器件的导体板。
PCB线路工程方案开发是根据电子产品的功能要求和尺寸要求，设计并开发符合工程要求的PCB线路。
本文将从PCB线路工程方案开发的流程、设计原则、工程实施等方面进行阐述。
二、PCB线路工程方案开发流程1. 需求分析在PCB线路工程方案开发之初，需要进行产品需求的分析与确认。
明确产品的功能要求、尺寸要求、性能要求等，并根据这些要求确定PCB线路的设计方向。
2. 原理图设计原理图设计是PCB线路工程方案开发的第一步，通过对产品功能要求的分析，绘制出产品各个功能模块之间的连接关系和信号传输关系。
原理图设计需要遵循清晰、规范的设计原则，以确保后续的PCB布局和线路设计能够顺利进行。
3. PCB布局设计PCB布局设计是PCB线路工程方案开发的重要环节之一，它涉及到PCB板的外形、元器件布局、信号传输路径等方面。
在PCB布局设计中，需要考虑尺寸限制、信号传输路径的长度、干扰源的位置等因素，以确保PCB线路的稳定性与可靠性。
4. 线路设计与布线线路设计与布线是PCB线路工程方案开发的核心环节，它包括了元器件的连线、信号传输线的设计、信号线的调整、地线与电源线的布线等。
在线路设计与布线过程中，需要考虑信号电路的传输速度、干扰的抑制、线路的阻抗匹配等因素，以确保PCB线路的电信号传输质量。
5. 元器件选型元器件选型是PCB线路工程方案开发的一项重要工作，它涉及到对各类电子元器件的性能、尺寸、价格等方面进行全面的考量，并根据产品的功能要求选用适合的元器件。
6. PCB制造与组装PCB线路工程方案开发的最后一步是PCB的制造与组装。
在这一步中，需要将设计好的PCB文件发送给PCB制造厂家进行加工，并通过SMT（Surface Mount Technology）或者THT（Through Hole Technology）等工艺进行元器件的组装。
印制电路板设计与制作
第3章印制电路板设计与制作印制电路板(PCB--Printed Circuit Borad)是由印制电路加基板构成的，它是电子工业重要的电子部件之一。
印制电路板在电子设备中的广泛应用，大大提高了产品的一致性、重现性、成品率，同时由于机械化和自动化生产的实现，生产效率大为提高，且可以明显地减少接线的数量以及能消除接线错误，从而保证了电子设备的质量，降低了生产成本，方便了使用中的维修工作。
3.1 印制电路板的设计3.1.1 有关印制电路板的概念和设计要求1．印制电路板的概念印制：采用某种方法在一个表面上再现符号和图形的工艺，他包含通常意义的印刷。
敷铜板：由绝缘基板和粘敷在上面的铜箔构成，是用减成法制造印制电路板的原料。
印制元件：采用印制法在基板上制成的电路元件，如电感、电容等。
印制线路：采用印制法在基板上制成的导电图形，包括印制导线、焊盘等。
印制电路：采用印制法按预定设计得到的电路，包括印制线路和印制元件或由二者组成的电路。
印制电路板：完成了印制电路或印制线路加工的板子。
简称印制板，它不包括安装在板子上的元器件和进一步的加工。
印制电路板组件：安装了元器件或其他部件的印制板部件。
板上所有安装、焊接、涂覆都已完成，习惯上按其功能或用途称为“某某板”“某某卡”，如计算机的主板、显卡等。
单面板：仅一面上有导电图形的印制板。
双面板：两面都有导电图形的印制板。
多层板：有三层或三层以上导电图形和绝缘材料层压合成的印制板。
在基板上再现导电图形有两种基本方式：减成法和加成法。
减成法：先将基板上敷满铜箔，然后用化学或机械方式除去不需要的部分。
又分蚀刻法和雕刻法。
a.蚀刻法----采用化学腐蚀办法除去不需要的铜箔。
这是主要的制造方法。
b.雕刻法----用机械加工方法除去不需要的铜箔。
这在单件试制或业余条件下可快速制出印制板。
加成法: 在绝缘基板上用某种方式敷设所需的印制电路图形，敷设印制电路有丝印电镀法、粘贴法等。
印制板是电子工业重要的电子部件之一，在电子设备中有如下功能：a.提供分离元件、集成电路等各种元器件固定、装配的机械支撑。
印制电路板的设计和制作工艺
铜箔覆盖在整个板子上的，在制 或是棕色的阻焊
造过程中部份被蚀刻处理掉，留 层，它是绝缘的
下来的部份就变成网状的细小线 防护层，可以保
路了。这些线路被称作导线或称 护铜线，也可以
布线，并用来提供PCB上零件的 防止零件被焊到
电路连接。
不正确的地方。
在阻焊层上还会印 刷上一层丝网印刷 面，在这上面会印 上文字与符号（大 多是白色的），以 标示出各零件在板 子上的位置。
印制电路板制作生产工艺流程
制造印制电路板 最简单的一种方法是印 制—蚀刻法，或称为铜 箔腐蚀法，即用防护性 抗蚀材料在敷铜箔层压 板上形成正性的图形， 那些没有被抗蚀材料防 护起来的不需要的铜箔 随后经化学蚀刻而被去 掉，蚀刻后将抗蚀层除 去就留下由铜箔构成的 所需的图形。
印制电路板的设计和制作工艺
参照国标GB4588《印制板技术条件》、GB4677～GB4825《印制板 测试方法》 、GB5489 《印制板制图》等国家标准。
印制板不仅应该保证元器件之间准确无误的连接，工作中无自身干 扰，还要尽量做到元器件布局合理、装焊可靠、维修方便、整齐美观。
印制电路板的设计和制作工艺
1、设计准备 进入印制板设计阶段时我们认为整机结构、电路原理、主要元器
印制电路板的设计和制作工艺
在电子设备中，印制电路板通常起三个作用： ⑴为电路中的各种元器件提供必要的机械支撑。 ⑵提供电路的电气连接。 ⑶用标记符号将各个元器件标注出来，便于插装、检查及调试。
更为重要的是，使用印制电路板有四大优点： ⑴具有重复性。 ⑵板的可预测性。 ⑶所有信号可沿导线任一点直接进行测试，不会因导线接触引起
印制板种类很多，根据导电层数目的不同，可以将印制板分为单面电路板（简称 单面板）、双面电路板（简称双面板）和多层电路板；根据覆铜板基底材料的不同， 又可将印制板分为纸质覆铜箔层压板和玻璃布覆铜箔层压板两大类。此外，采用挠 性塑料作基底的印制板称为挠性印制板，常用做印制电缆。
印刷电路板的设计与制作
操作分析 一、设计印制电路板需要考虑的因素
印制电路板最终是用于具体的电子产品，根据产品的实际情况要考 虑设计印制板的设计目标。在设计印制电路板时通常要考虑下列四个方 面的因素。
1．正确性： 2．可靠性： 3．合理性： 4．经济性：
操作分析 二、简单印制电路板的设计步骤：
1．选定印制板的材料、厚度、板面尺寸 （1）确定板材： （2）印制板的形状： （3）印制板尺寸： （4）板的厚度： 2．印制电路板尺寸图的设计图 （1）典型元器件的尺寸。 （2）如果使用坐标纸，各元件的安装孔的圆心应在坐标格的交点上。 3．根据原理图绘制印刷图草图 （1）选定排版方向及主要元器件的位置。 （2）绘制不交叉单线草图。 （3）绘制排版设计草图。 4．正式印制板的设计
知识链接 二、印刷电路板的设计要求
要使电子电路获得最佳性能，印刷电路板的设计遵循以下要求： 1．布局要求 首先，要考虑PCB尺寸大小。PCB尺寸过大时，印制线条长，阻抗增 加，抗噪声能力下降，成本也增加；尺寸过小，则散热不好，且邻近线条易 受干扰。在确定PCB尺寸后．再确定特殊元件的位置。最后，根据电路的功 能单元，对电路的全部元器件进行布局。
（2）焊盘的设计要求：焊盘中心孔要比器件引线直径稍大一些。焊盘 太大易形成虚焊。焊盘外径D一般不小于(d+1.2)mm，其中d为引线孔径。对 高密度的数字电路，焊盘最小直径可取(d+1.0)mm。
（a）岛形焊盘
（b）圆形焊盘 图4-9 焊盘的种类
（c）方形焊盘
知识链接
4．电路抗干扰要求 印制电路板的抗干扰设计与具体电路有着密切的关系，这里仅就PCB抗 干扰设计的几项常用措施做一些说明。 （1）电源线设计 （2）地线设计 地线设计的原则是： ①数字地与模拟地分开。 ②接地线应尽量加粗。 ③接地线构成闭环路。
印制电路板设计
印制电路板设计摘要：本文主要阐述了印制电路板（PCB）的设计过程以及相关技术知识。
在PCB设计中，需要考虑电路的布局和线路的走向，同时还需要考虑相关元件的布置和尺寸，确定适合的PCB板材和厚度。
本研究采用标准PCB设计流程，通过使用Eagle 软件进行PCB设计，最终得出了一张符合要求的PCB图纸。
本文总结了PCB设计中的经验和技巧，对PCB设计工作者有一定指导作用。
关键词：PCB、设计、布局、线路、软件正文：一、引言印制电路板是电子设备中不可缺少的一个组成部分，其质量直接影响到整个电子设备的性能和可信度。
随着电子设备的不断发展和进步，PCB的设计和制造技术也逐渐成熟和完善。
本文主要介绍PCB的设计过程和相关技术知识，具有一定的理论和实践指导意义。
二、 PCB设计流程1. 需求分析和电路原理图设计在进行PCB设计之前，首先需要进行需求分析和电路原理图设计。
需求分析包括对产品需求的调研和分析，包括产品的功能、规格要求、成本和生产周期等。
电路原理图是PCB设计的基础，它符合相关电气原理和电路分析，明确输入输出、信号传输、逻辑运算等，通过EDA软件进行绘制。
2. PCB布局设计布局是PCB设计的关键一步，它直接决定了PCB的性能和可靠性。
在进行布局设计时，需要考虑以下几个方面。
（1）组件布置：组件布置应该保证电路的稳定性和可靠性，且满足产品尺寸和成本的要求。
（2）线路走向：线路应该简短，避免交叉和重叠，保证电路的传输速率和稳定性。
（3）线宽线距：线宽和线距直接决定了PCB板的质量和成本，需要根据PCB板材的类型和厚度来合理设计。
3. PCB电路设计电路设计是PCB设计中比较复杂和繁琐的一步，需要注意以下几个方面。
（1）元件选择：元件的选择直接影响PCB电路的性能和可靠性，需要根据电路的功能和性能要求选择合适的元件。
（2）元件布局：在布局过程中，需要注意元件之间的距离、交叉和重叠，避免电路中的短路和干扰现象。
印刷电路板的工作原理
印刷电路板的工作原理
印刷电路板（Printed Circuit Board，简称PCB）是电子设备中最常用的组件之一，它起着连接和支持电子元器件的作用。
PCB的工作原理是通过将电子元器件使用导电通路连接在一起，实现电路的功能。
PCB通常由绝缘性的底层基板、导电层和保护层组成。
导电层是电子元器件连接的主要承载层，上面有大量的导电路径，通过这些导电路径将电子元件相互连接。
导电层上覆盖有保护层，起着保护导电路径和电子元件的作用。
底层基板是整个PCB的底层支撑，具有良好的绝缘性能。
PCB的制作一般包括如下几个步骤：首先，在底层基板上涂覆一层导电材料，如铜箔。
然后，使用光刻技术将电路图案铺在导电层上。
通过光刻、腐蚀等工艺，将不需要的导电区域去除，形成导电路径。
接下来，将剩余的导电层覆盖上一层保护层，以保护导电路径和电子元件。
最后，通过钻孔、金属化等工艺，形成连接电子元件的孔洞和焊盘。
PCB的工作原理是，当电子元器件连接在导电路径上时，电流可以在导电路径中流动。
根据导电路径的设计，电子元器件之间可以实现信号传输、电能传输等不同的功能。
导电路径的设计包括了电阻、电容、电感等电性参数的考虑，以确保电路的正常工作。
总之，印刷电路板通过将电子元器件连接在一起，使得电路中
的电流和信号能够正常地传输。
它在电子设备中起着连接和支持电子元器件的重要作用。
pcb的原理
pcb的原理
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的基础组成部分之一，用于支持其它电子元器件之间的连接和信号传输。
PCB通过多层绝缘基板和导电铜箔排列组合而成。
PCB的原理主要包括三个方面：设计、制造和组装。
首先，PCB的设计意味着将电路图转化为PCB布局。
设计师根据电路图的要求，在CAD软件中进行布线、布局和设计规则编排。
在布线过程中，需要根据信号传输的速度、电流大小和电压要求，考虑信号完整性和电磁兼容性。
设计完成后，可以生成制造所需的Gerber文件。
其次，PCB的制造是指通过一系列的工艺过程将PCB设计转化为实际的电路板。
首先，将设计好的Gerber文件导入到PCB制造设备中，然后通过光刻技术在覆铜片上定义出所需的线路图形。
接着，在酸洗和蚀刻过程中去除不需要的铜箔，并使用绝缘材料填充间隙。
最后，通过金属蒸发或电镀技术在相关部分涂上金属，以提高连接的导电性。
最后，PCB的组装是将电子元器件焊接到PCB上，形成一个完整的电路系统。
组装过程包括插件组装和表面贴装技术。
在插件组装中，通过插销将插件连接到PCB的相应孔上。
在表面贴装技术中，电子元器件封装的引脚与PCB上的焊盘相匹配，并通过回流焊接或波峰焊接技术焊接到PCB上。
综上所述，PCB的原理包括设计、制造和组装。
每一步都必须精确和谨慎，以确保PCB的性能满足电子设备的需求。
