1.2.1 二极管及整流电路习题

合集下载

二极管电路习题及答案

二极管电路习题及答案二极管是一种只允许电流单向流动的半导体器件，广泛应用于整流、稳压、信号调制等领域。

下面将介绍一些常见的二极管电路习题及其解答方法。

# 习题一：整流电路题目：一个半波整流电路中，输入电压为正弦波，峰值是20V，求输出电压的峰值。

解答：半波整流电路只允许电流在一个方向上流动，因此只有正半周期的电压能够通过二极管。

输出电压的峰值等于输入电压的峰值，即20V。

# 习题二：稳压二极管电路题目：一个稳压二极管电路，稳压二极管的稳压值为6.8V，电路中的负载电阻为1000Ω，求电路中的电流。

解答：稳压二极管工作在反向击穿区，其电压几乎不变。

根据欧姆定律，电流 \( I = \frac{V}{R} \)，其中 \( V \) 是稳压值，\( R \) 是电阻值。

所以电流 \( I = \frac{6.8V}{1000\Omega} = 6.8mA \)。

# 习题三：二极管限幅电路题目：设计一个二极管限幅电路，要求将输入信号的电压限制在±5V范围内。

解答：为了实现±5V的限幅，可以在电路中使用两个二极管，一个正向连接，一个反向连接。

正向二极管的稳压值为5V，反向二极管的稳压值也为5V。

当输入信号超过5V时，正向二极管导通，限制电压不超过5V；当输入信号低于-5V时，反向二极管导通，限制电压不低于-5V。

# 习题四：二极管桥式整流电路题目：一个桥式整流电路，输入电压为正弦波，峰值是10V，求输出直流电压的平均值。

解答：桥式整流电路能够将交流电压转换为直流电压。

对于正弦波输入，输出直流电压的平均值可以通过以下公式计算：\[ V_{DC} = \frac{2V_{M}}{\pi} \]其中 \( V_{M} \) 是输入电压的峰值。

代入数值，\( V_{DC} =\frac{2 \times 10V}{\pi} \approx 6.366V \)。

# 结语二极管电路在电子工程中扮演着非常重要的角色。

二极管和二极和二极整流电路练习题资料讲解

二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一（二极管的单向导电性）一、填空题：1、晶体二极管加时导通，加电压时截止，这一导电特性称为晶体二极管的单向导电性。

二、判断题：1、二极管加上反向电压时，它的正极电位比负极电位高。

（）2、由于二极管具有单向导电性，所以二极管要正向接入电路才能发挥作用。

（）3、二极管两端加上正向电压就导通。

（）4、二极管导通时两端所加的是正向偏置电压。

（）三、选择题：1、晶体二极管的阳极电位是-10V，阴极电位是-5V，则该晶体二极管处于（）状态。

A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极，把阴极接到电源的负极，二极管会（）。

A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于（）A断开的开关B闭合的开关C以上都不对4、二极管具有（）A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题：1、如图所示的电路中，当输入端a b间输入交流电压时，通过R1、R2两电阻上的是交流电，还是直流电。

2、二极管电路如下图所示，判断图中二极管的状态是导通还是截止，并确定输出电压为多少3、如下图所示，二极管导通电压约为0.7V，试分析开关断开和闭合时R上的电压各为多少。

4、在下图所示的电路中，灯会亮吗？复习题二（PN结）一、填空题：1、半导体是指导电性能的物体。

2、在半导体中存在两种载流子：一种是，带电；一种是，带电。

3、称为本征半导体。

4、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。

5、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。

6、在本征半导体中加入微量的硼元素可得到型半导体，在本征半导体中加入微量的磷元素可得到型半导体。

7、在硅或锗单晶基片上加工出P型区和N型区，二极管的正极从区引出，负极从区引出。

在P型区和N型区的结合部是一个特殊的薄层，称为。

8、二极管之所以具有单向导电性，是因为其内部有一个具有单向导电性的。

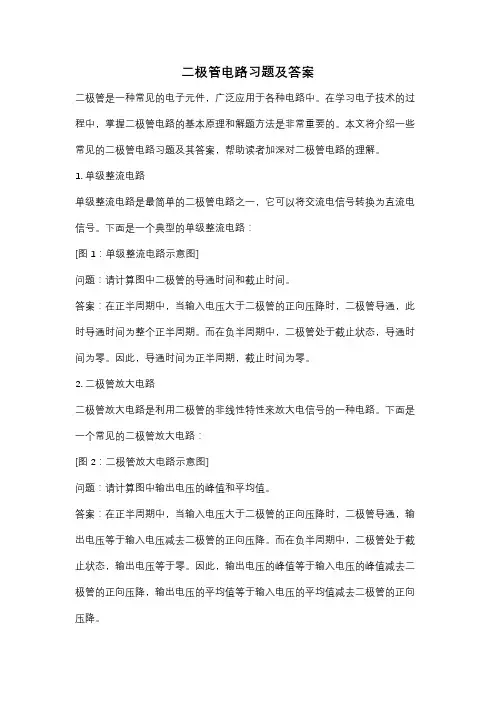

二极管电路习题及答案

二极管电路习题及答案二极管是一种常见的电子元件，广泛应用于各种电路中。

在学习电子技术的过程中，掌握二极管电路的基本原理和解题方法是非常重要的。

本文将介绍一些常见的二极管电路习题及其答案，帮助读者加深对二极管电路的理解。

1. 单级整流电路单级整流电路是最简单的二极管电路之一，它可以将交流电信号转换为直流电信号。

下面是一个典型的单级整流电路：[图1：单级整流电路示意图]问题：请计算图中二极管的导通时间和截止时间。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，此时导通时间为整个正半周期。

而在负半周期中，二极管处于截止状态，导通时间为零。

因此，导通时间为正半周期，截止时间为零。

2. 二极管放大电路二极管放大电路是利用二极管的非线性特性来放大电信号的一种电路。

下面是一个常见的二极管放大电路：[图2：二极管放大电路示意图]问题：请计算图中输出电压的峰值和平均值。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而在负半周期中，二极管处于截止状态，输出电压等于零。

因此，输出电压的峰值等于输入电压的峰值减去二极管的正向压降，输出电压的平均值等于输入电压的平均值减去二极管的正向压降。

3. 二极管限幅电路二极管限幅电路可以将输入信号限制在一定的范围内，避免过大或过小的信号对后续电路的影响。

下面是一个典型的二极管限幅电路：[图3：二极管限幅电路示意图]问题：请计算图中输出电压的范围。

答案：当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而当输入电压小于二极管的反向击穿电压时，二极管处于截止状态，输出电压等于零。

因此，输出电压的范围为零到输入电压减去二极管的正向压降。

通过以上几个习题，我们可以了解到二极管电路的一些基本特性和解题方法。

当然，实际的二极管电路问题可能更为复杂，需要结合具体的电路图和参数来进行分析和计算。

晶体二极管和整流电路测试题

第1章：晶体二极管和二极管整流电路一．填空题：1．二极管的P 区接电位端，极管的N 区接电位端，称正向偏置，二极管导通；反之称反向偏置，二极管截止；所二极管具有性。

2．二极管的PN 结面积不同可分为点接触型、面接触型和型；型二极管适用于高频、小电流的场合，型二极管适用于低频、大电流的场合。

3．普通二极管工作时要避免工作于，而稳压管通常工作于。

4．单相用来将交流电压变换成单相脉动直流电压。

5．直流电源中，除电容滤波电路外，其它形式的滤波电路包括、等。

8．发光二极管能将电信号转换成信号，它工作时需要加偏置电压；光电二极管能将转换成电信号，它工作时需要加偏置电压；二．1．二极管在反向电压超过最高反向工作电压V RM 时会损坏。

（）2．稳压二极管在工作中只能作反向连接。

（）3．电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（三．选择题：1．图1.17所示符号中，表示发光二极管的为（）2．从二极管的伏安特性可以看出，二极管两端压降大于（）时，处于正向导通状态。

（）A ．0B ．死区电压C ．反向击穿电压D ．正向压降4．直流稳压电源中，滤波电路的作用是（）A ．将交流电变为较平滑的直流电B ．将交流电变为稳定的直流电C ．滤除直流电中的交流成分D ．将交流电变为脉动直流电四．1．画出桥式整流电容滤波电路图，若要求V L ＝20V ，I L ＝100ｍA ，①试求电路元件的有关参数；②变压器二次电压的有效值V 2；③整流二极管参数V F 和V RM ；。

2．图1.18给出了一些元器件的电路符号，请合理连线，构成一个5V 的直流稳压电源。

五．综合题： 1．二极管电路如图1.20电压V 0。

设二极管的导通电压降为0.7V 。

2②导通区；③截止区；④击穿区。

A .B .C .D .图1.17图1.20V V ～220V ①②③④⑤⑥W 7805V 0＝5V +-+⑦⑧⑨⑩111213输入端输出端R L 图1.18。

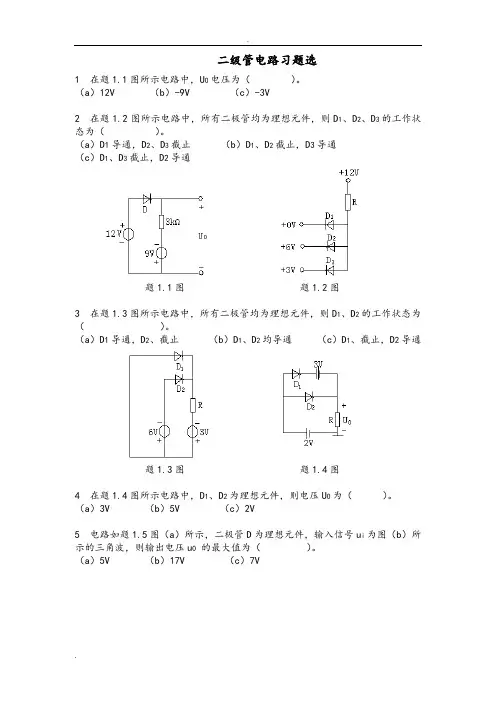

模拟电路之二极管考试题库完整

二级管电路习题选1 在题1.1图所示电路中，U0电压为（）。

（a）12V （b）-9V （c）-3V2 在题1.2图所示电路中，所有二极管均为理想元件，则D1、D2、D3的工作状态为（）。

（a）D1导通，D2、D3截止（b）D1、D2截止，D3导通（c）D1、D3截止，D2导通题1.1图题1.2图3 在题1.3图所示电路中，所有二极管均为理想元件，则D1、D2的工作状态为（）。

（a）D1导通，D2、截止（b）D1、D2均导通（c）D1、截止，D2导通题1.3图题1.4图4 在题1.4图所示电路中，D1、D2为理想元件，则电压U0为（）。

（a）3V （b）5V （c）2V5 电路如题1.5图（a）所示，二极管D为理想元件，输入信号u i为图（b）所示的三角波，则输出电压u0的最大值为（）。

（a）5V （b）17V （c）7V（a）(b)题1.5图6 在题1.6图所示电路中，二极管为理想元件，u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).（a）3V （b）2sinωtV （c）3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中，二极管为理想元件，则输出电压U0为（）。

（a）3V （b）0V （c）－12V8 在题1.8图（1）所示电路中，二极管D为理想元件，设u1=2sinωtV,稳压二极管D Z的稳定电压为6V，正向压降不计，则输出电压u0的波形为图（2）中的波形（）。

(1) (2)9 在题1.9图所示电路中，稳压二极管D Z2的稳定电压为6V，D Z2的稳定电压为12V，则输出电压U0等于（）。

（a）12V （b）6V （c）18V10 在题1.10图所示电路中，稳压二极管D Z1和 D Z2的稳定电压分别为6V和9V，正向电压降都是0.7V。

则电压U0等于（）。

（a）3V （b）15V （c）－3V11 在题1.11图所示电路中，稳压二极管D Z1的稳定电压U Z1=12V,D Z2的稳定电压U Z2=6V，则电压U0等于（）。

(完整版)二极管习题

二极管电路习题一、选择题1、在题 1.1 图所示电路中，U A0 电压为（）（a ）12V （b ）-9V （c ）-3V2 在题 1.2 图所示电路中，所有二极管均为理想元件，则 D1、D2、D3 的工作状态为（）。

（a ）D1 导通，D2、D3 截止（b ）D1、D2 截止，D3 导通（c ）D1、D3 截止，D2 导通3 在题 1.3 图所示电路中，所有二极管均为理想元件，则 D1、D2 的工作状态为（）。

（a ）D1 导通，D2、截止（b ）D1、D2 均导通（c ）D1、截止，D2 导通4 在题 1.4 图所示电路中，D1、D2 为理想元件，则电压 U0 为（）（a ）3V （b ）5V （c ）2V5 电路如题 1.5 图（a ）所示，二极管 D 为理想元件，输入信号 ui 为图（b ）所示的三角波，则输出电压 u0 的最大值为（）。

（a ）5V （b ）17V （c ）7V6 在题 1.6 图所示电路中，二极管为理想元件，uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). （a ）3V （b ）2sinωtV （c ）3+2sinωtV7 在题 1.7 图所示电路中，二极管为理想元件，则输出电压 U0 为（）（a ）3V （b ）0V （c ）－12V8 在题 1.8 图（1）所示电路中，二极管 D 为理想元件，设 u1=2sinωtV,稳压二极管 DZ 的稳定电压为 6V ，正向压降不计，则输出电压 u0 的波形为图（2）中的波形（）12V9V(c) RV O题1.1图9 在题1.9 图所示电路中，稳压二极管DZ2 的稳定电压为6V，DZ2 的稳定电压为12V，则输出电压U0 等于（）。

（a）12V （b）6V （c）18V10 在题1.10 图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是0.7V。

完整版二极管习题

二极管电路习题一、选择题1、在题1.1图所示电路中，U AO 电压为( (a ) 12V(b ) -9V(c ) -3V2在题1.2图所示电路中，所有二极管均为理想元件，则(a ) D1导通，D2、D3截止(c ) D1、D3截止，D2导通题1.1图D1、D2为理想元件，则电压 U0为( )(c ) 2V5电路如题 1.5图(a )所示，二极管 D 为理想元件，输入信号 ui 为图(b )所示的三角波,则输出电压uO 的最大值为()。

D1、D2、D3的工作状态为() (b )D1、D2截止，D3导通 ,V R6在题1.6图所示电路中，二极管为理想元件, (a ) 3V (b ) 2sin 3 tV (c ) 3+2sin 3 tVuA=3v,uB=2sin 3 ,R=4K Q ，则 uF 等于().士 12V9V3在题1.3图所示电路中，所有二极管均为理想元件，则 (a ) D1导通，D2、截止 (b ) D1、D2均导通(c ) D1、截止，D2导通D1、D2的工作状态为 ()。

ia 1.7D2-7在题1.7图所示电路中，二极管为理想元件，则输出电压 (a ) 3V (b ) 0V (c )— 12V 8在题1.8图(1)所示电路中，二极管定电压为6V ，正向压降不计，则输出电压U0 为()D 为理想元件，设 u0的波形为图( u 仁2sin 3 t 稳压二极管 DZ 的稳 2)中的波形()甌1.3闾4在题1.4图所示电路中， (a ) 3V (b ) 5V(a) 5V ( b) 17V ( c) 7V9亦膻14图祈示堪時屮.憩压二機管Dzm的稳疋电压为&V,贬的稳定电压为I2V,则输出电压5智十t )t(d) 12V (IO 6V (c) 18VR—---------- ------ >UQ/V⑴(rl) 3V(b) 15V(c) -3V-l jDEJ10吝通图所示电路中，稳压二(ft曽騷和Ito的稳定电压分别为磧抑站、疋向电圧降祁是0・丹刚电乐W苇! '■( >9在题1.9图所示电路中，稳压二极管出电压U0等于()。

(完整word版)二极管练习题

页共3 页《二极管及其应用》章节测验一、选择1、本征半导体又叫（）A、普通半导体B、P型半导体C、掺杂半导体D、纯净半导体2、锗二极管的死区电压为( ）A、0。

3VB、0.5VC、1V D、0。

7V3、如下图所示的四只硅二极管处于导通的是( )-5.3V -6V —6V -5。

3V 5V -5V0V —0.7V4、变压器中心抽头式全波整流电路中,每只二极管承受的最高反向电压为（）A、U2B、2U2C、1.2 U2D、22 U25、在有电容滤波的单相半波整流电路中,若要使输出的直流电压平均值为60V，则变压器的次级低电压应为（）A、50VB、60V C、72V D、27V6、在下图所示电路中，正确的稳压电路为（ )7、电路如图7所示，三个二极管的正向压降均可忽略不计，三个白炽灯规格也一样，则最亮的白炽灯是（）A．A B．B C．C D．一样亮8、图8所示电路，二极管导通电压均为0.7V，当V1=10V，V 2=5V时,（1）判断二极管通断情况( ）A．VD1导通、VD2截止 B．VD1截止、VD2 导通C．VD1、VD2均导通 D．VD1、VD2均截（2）输出电压VO为（ )A．8.37V B．3。

87V C．4.3V D．9.3V9．分析图9所示电路，完成以下各题（1)变压器二次电压有效V1为ABCDR LR L图7图9（ )A．4.5V B．9V C．12V D．14V（2）若电容C脱焊，则V1为（ )A．4。

5V B．9V C．12V D．14V（3）若二极管VD1接反，则( )A．VD1、VD2或变压器烧坏 B．变为半波整流C．输出电压极性反转，C被反向击穿D．稳压二极管过流而损坏（4）若电阻R短路，则（ )A．VO将升高 B．变为半波整流C．电容C因过压而击穿 D．稳压二极管过流而损坏二、判断（）1、本征半导体中没有载流子。

( ）2、二极管的反向电流越大说明二极管的质量越好。

（ )4、RCπ型滤波器的特点是：滤波效果好，有直流损耗，带负载能力差。

二极管试题及答案

二极管试题及答案1. 二极管是一种具有单向导电性的半导体器件，其正向导通电压约为多少伏？A. 0.3VB. 0.7VC. 1.5VD. 2.0V答案：B2. 在电路中，二极管的正极通常用哪个符号表示？A. -B. +C. ○D. ∆答案：B3. 以下哪个不是二极管的特性？A. 单向导电性B. 整流作用C. 放大作用D. 稳压作用答案：C4. 稳压二极管的工作原理是什么？A. 利用PN结的正向导通特性B. 利用PN结的反向击穿特性C. 利用PN结的正向击穿特性D. 利用PN结的反向导通特性答案：B5. 在整流电路中，二极管的作用是什么？A. 放大信号B. 整流C. 稳压D. 滤波答案：B6. 以下哪个二极管不是按照材料分类的？A. 硅二极管B. 锗二极管C. 稳压二极管D. 肖特基二极管答案：C7. 一个二极管的正向电流为10mA，反向电流为1nA，那么它的正向电流与反向电流的比值是多少？A. 1000B. 10000C. 100000D. 1000000答案：D8. 以下哪个参数不是二极管的主要特性参数？A. 最大整流电流B. 反向击穿电压C. 导通电压D. 频率响应答案：D9. 在电路中，二极管的正向导通电压一般是多少？A. 0.2VB. 0.7VC. 1.0VD. 2.0V答案：B10. 稳压二极管的反向击穿电压称为什么？A. 导通电压B. 反向击穿电压C. 稳压电压D. 正向导通电压答案：C。

晶体二极管和二极管整流电路试题

晶体二极管一、选择题(每题分，计分)1.二极管正向导通时，呈现 ············································································ ( )A. 较小电阻B. 较大电阻C. 不稳定电阻D. 无法确定2.硅稳压管稳压电路适用于 ············································································ ( )A. 输出电流较大、输出电压可调、稳定性能要求较高的场合B. 输出电流不大、输出电压固定、稳定性能要求不高的场合C. 输出电流不大、输出电压可调、稳定性能要求较高的场合D. 输出电流较大、输出电压固定、稳定性能要求不高的场合3.关于晶体二极管的正确叙述是 ······································································ ( )A. 普通二极管反向击穿后，很大的反向电流使PN结温度迅速升高而烧坏B. 普通二极管发生热击穿，不发生电击穿C. 硅稳压二极管只发生电击穿，不发生热击穿，所以要串接电阻降压D. 以上说法都不对4.硅材料二极管的正向压降一般为( ) VA. 0.2B. 0.3C. 0.5D. 0.75.通常要求二极管正反向电阻相差 ··································································· ( )A. 越小越好B. 越大越好C. 无差别较好D. 无穷大最好6.判别二极管的极性是用万用表的 ··································································· ( )A. 电阻挡B. 直流电压挡C. 直流电流挡D. 交流电流挡7.二极管两端加正向电压时 ············································································ ( )A. 一定导通B. 超过死区电压才导通C. 超过0.7V导通D. 超过0.3V才导通8.二极管的正向电阻与反向电阻关系是 ····························································· ( )A. 正向电阻远大于反向电阻B. 正向电阻远小于反向电阻C. 正向电阻等于反向电阻D. 无法确定9.用万用表判断发光二极管正负性时，一般选用电阻量程 ····································· ( )A. R×1B. R×10C. R×100或R×1KD. R×10K10.如图，电源接通后，正确说法为·································································· ( )A. H1、H2、H都可能亮B. H1、H2、H都不亮C. H1可能亮，H2、H不亮D. H不亮，H1、H2可能亮11.下列说法正确的是···················································································· ( )A. N型半导体带负电B. P型半导体带正电C. PN结型半导体为电中性体D. PN结内存在着内电场，短接两端会有电流产生12.PN结的主要特性为 ·················································································· ( )A. 正向导通特性B. 单向导电性C. 反向击穿特性D. 反向截止特性13.当环境温度升高时，半导体二极管的反向饱和电流将 ······································ ( )A. 减小B. 不变C. 增大D. 消失14.从二极管的伏安特性可以看出，二极管两端压降大于( ) 时，处于正向导通状态A. 0B. 死区电压C. 反向击穿电压D. 正向压降15.半导体在外电场作用下，( ) 做定向移动形成电流A. 电子B. 空穴C. 电子和空穴D. 无法确定16.单相半波整流电容滤波电路，当负载开路时，输出电压为 ································ ( )C. 0.45U2D. U2A. 0B.17.当温度升高时，二极管反向饱和电流将························································· ( )A. 增大B. 减小C. 不变D. 等于零18.二极管导通后，当流过它的电流增加一倍时，它两端的电压将 ·························· ( )A. 增加一倍B. 略有增加C. 增加一倍以上D. 不变19.用万用表的“R×10”档和“R×100”档测量同一个二极管的正向电阻，两次测得的值分别为R1和R2，则二者相比 ············································································ ( )A. R1>R2B. R1=R2C. R1<R2D. 说不清哪个大20.晶体二极管正向偏置是指··········································································· ( )A. 正极接高电位，负极接低电位B. 正极接低电位，负极接高电位C. 二极管没有正负极之分D. 二极管的极性任意接21.半导体中的导电粒子有·············································································· ( )A. 自由电子B. 正电荷C. 空穴D. 自由电子和空穴22.如图，V为理想二极管，描述正确的是························································· ( )A. V导通，V AB=0VB. V导通，V AB=15VC. V截止，V AB=12VD. V截止，V AB=3V23.二极管内部是由( ) 所构成的。

整流电路练习

第二章节整流电路练习一、填空题1.将电流变成电流的过程称为整流2.常见的整流电路有半波整流、整流、整流，其中应用最广泛的是整流电路。

3.滤波电路的作用是使负载得到平滑电压4.电感滤波是将电感线圈与负载，而电容滤波是将电容器与负载。

（填并联或串联）。

5.整流的原理是利用二极管的特性。

6.半波整流电路由、整流二极管和组成。

7.大小波动，不变的电流或电压称为脉动直流电。

8.已知半波整流电路电源电压V2=10V，则负载上的电压{是伏。

9.半波整流电路的缺点是电源低，且输出大10全波整流电路中：（1）实际上电路是由两个电路组成。

（2）如果流过二极管的电流是1A，由负载上的电流是 A。

（3）如果负载上的电压是90V，则变压器的副边电压是 V，（4）在下图中，正半周时，V1是（导通或截止），V2是（导通或截止），此时如果V2a=10V，则负载上的电压VL等于 V。

11.桥式整流电路中：（1）这个电路也为整流电路。

（2）这个电路在输入交流电压的每个半周内都有只二极管导通；且在一个周内，流过每个二极管的平均电流只有电流的一半，即IV= IO。

（3）在这个电路里，负载必定接在二极管桥路的共端和共端。

（4）如果变压器的副边电压V2为20V，则输出电压VO为 V。

二、是非题1.单相桥式整流电路在输入交流电压的每半周内都有两只二极管导通（）2.滤波是利用电容器两端电压不能突变或电感中电流不能突变的特性来实现的（）3.桥式整流电路加电容滤波后，二极管承受的最高反向电压仍为2V2（）4.整流电容滤波电路的电容量越大，或负载电阻越大，输出电压越接近2V2（）5.稳压二极管、整流二极管，都工作反向击穿区（）】三、选择题1.要使稳压二极管起稳压作用时，必须工作在（）A、正偏状态B、反偏状态C、以上两种都可以2.若单相桥式整流电路中，某只整流二极管被断路。

则电路（），若某只二极管被短路，则电路（）。

A、正常工作B、变成半波整流C、输出电压上升D、烧毁3.单相桥式整流电路，变压器次级电压为V2，当负载开路时，整流输出端平均电压为（）A、0VB、2 C、V2D、2V24.滤波的目的是得到（）A、脉动直流电B、平滑的直流电C、交直流电D、以上答案都不对5.稳压二极管应当工作在（）A、反向击穿状态B、正向导通状态C、截止状态D、都不是、6.某同学用一只直流电压表测量一只接在稳压电路中的稳压二极管，电压表读数只有，该同学判断该稳压管（）A、断路损坏B、工作正常C、接反D、已经击穿7.稳压二极管的稳压功能是利用（）特性来实现的A、PN结反向击穿B、PN结单向导电C、PN结截止D、PN结导通四、综合题1.已知一半波整流电路，输出电压,负载电阻为10欧，则流过负载的电流及二极管所承受的反向峰值电压是多少2.已知一全波整流电路，电源变压器二次电压为10V，负载电阻为10欧，则流过二极管的电流及二极管所承受的反向峰值电压是多少￥3.有一桥式整流电路,已知电源变压器的二次电压V2=10V,负载电阻RL=10Ω,求输出电压VO 、流过二极管的平均电流IV及二极管所承受的反向峰值电压VR。

晶体二极管及二极管整流电路试题

《晶体二极管及二极管整流电路》试题一、判断题（每空2分，共36分）1. N型半导体中，主要依靠自由电子导电，空穴是少数载流子。

（）2. 晶体二极管为一个由p型半导体和n型半导体形成的PN结。

（）3. 半导体二极管主要是依靠PN结而工作的。

（）4. 二极管是线性器件。

（）5. 二极管处于导通状态，呈现很大的电阻，在电路中相当于开关的断开特性。

（）6. 二极管两端加上正向电压就一定会导通。

（）7. PN结的单向导电性，就是PN结正向偏置时截止，反向偏置时导通。

（）8. 二极管两端加反向电压时，反向电流不随反向电压变化而变化，这时二极管的状态为截止。

（）9. 二极管只要工作在反向击穿区，就一定会被击穿损坏。

（）10. 热击穿和电击穿过程都是不可逆的。

（）11. 所谓理想二极管，就是当其正向偏置时，结电阻为零，等效成开关闭合；当其反向偏置时，结电阻为无穷大，等效成开关断开。

（）12. 使用稳压管时应阳极接高电位，阴极接低电位。

13. 稳压二极管如果反向电流超过允许范围，二极管将会发生热击穿，所以，与其配合的电阻往往起到限流的作用。

（）14. 整流电路由二极管组成，利用二极管的单向导电性把直流电变为交流电。

（）15. 用两只二极管就可实现单相全波整流，而单相桥式整流电路却用了四只二极管，这样做虽然多用了两只二极管，但降低了二极管承受的反向电压。

（）16. 在电容滤波整流电路中，滤波电容可以随意选择（）17. 在电容滤波整流电路中，电容耐压值要大于负载开路时整流电路的输出电压。

（）18.电容滤波器中电容器容量越小滤波效果越好。

（）二、单选题（每空2分，共32分）1. 本征半导体是（）。

A. 掺杂半导体B. 纯净半导体C. P型半导体D. N型半导体2. P型半导体的多数载流子是（）。

A. 电子B. 空穴C. 电荷D. 电流3. 关于P型、N型半导体内参与导电的粒子，下列说法正确的是（）。

A. 无论是P型还是N型半导体，参与导电的都是自由电子和空穴B. P型半导体中只有空穴导电C. N型半导体中只有自由电子参与导电D. 在半导体中有自由电子、空穴、离子参与导电4. 半导体的导电能力随温度升高而（），金属导体的电阻随温度升高而（）。

二极管及整流电路习题（一）一、填空题1、把p型半导体n型半导体结合

二极管及整流电路习题(一):一、填空题1、把P型半导体N型半导体结合在一起，就形成。

2、半导体二极管具有单向导电性，外加正偏电压，外加反偏电压。

3、锗二极管工作在导通区时正向压降大约是，死区电压是。

4、硅二极管的工作电压为，锗二极管的工作电压为。

5、整流二极管的正向电阻越，反向电阻越，表明二极管的单向导电性能越好。

6、杂质半导体分型半导体和型半导体两大类。

7、当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象。

8. PN结导通，时截止，这种特性称为二、选择题1、具有热敏特性的半导体材料受热后，半导体的导电性能将（）。

A、变好B、变差C、不变D、无法确定2、P型半导体是指在本征半导体中掺入微量的（）。

A、硅元素B、硼元素C、磷元素D、锂元素3、N型半导体是指在本征半导体中掺入微量的（）。

A、硅元素B、硼元素C、磷元素D、锂元素4、PN结加正向电压时，空间电荷区将（）。

A、变窄B、基本不变C、变宽D、无法确定5、二极管正向电阻比反向电阻（）。

A、大B、小C、一样大D、无法确定6、二极管的导通条件（）。

A、uD>0B、uD>死区电压C、uD>击穿电压D、以上都不对7、晶体二极管内阻是（）。

A、常数B、不是常数C、不一定D、没有电阻8、把一个二极管直接同一个电动势为1.5V，内阻为零的电池正向连接，该二极管（）。

A、击穿B、电流为零C、电流正常D、电流过大使管子烧坏9、当环境温度升高时，二极管的反向电流将（）。

A、减少B、增大C、不变D、缓慢减少10、二极管在反向截止区的反向电流（）。

A、随反向电压升高而升高B、随反向电压升高而急剧升高C、基本保持不变D、随反向电压升高而减少11、某晶体二极管的正、反向电阻都很小或为零时，则该二极管（）。

A、正常B、已被击穿C、内部短路D、内部开路12、二极管电路如右图所示，则V1、V2的状态为（）A、V1、V2均导通B、V1导通，V2截止C、V1截止，V2导通D、V1、V2均截止13、当温度增加时，本征半导体中的自由电子和空穴的数量（）。

02电子线路《第一章第二节晶体二极管整流电路》(陈其纯主编)

（2）v1负半周时，T次级A点电位低于B点电位，在v2b的作用下，V2导通（V1截止），iV2自上而下流过RL；可见，在v1一周期内，流过二极管的电流iV1 、iV2叠加形成全波脉动直流电流 iL，于是RL两端产生全波脉动直流电压 vL。故电路称为全波整流电路。
3．负载和整流二极管上的电压和电流（1）负载电压VL
3．负载和整流二极管上的电压和电流（1）负载电压VL
VL = 0.45 V2
（2）负载电流IL
V L 0.45V 2 IL RL RL
（1.2.1）
（ 1 .2.2）
（3）二极管正向电流IV和负载电流IZ 0.45V 2 （1.2.3） IV IL RL （4）二极管反向峰值电压VRM
（2）v1负半周时，T次级A点电位低于B点电位，在v2b的作用下，V2导通（V1截止），iV2自上而下流过RL；可见，在v1一周期内，流过二极管的电流iV1 、iV2叠加形成全波脉动直流电流 iL，于是RL两端产生全波脉动直流电压 vL。故电路称为全波整流电路。
3．负载和整流二极管上的电压和电流（1）负载电压VL
1.2.1 单相半波整流电路 1．电路如图（a） V ：整流二极管，把交流电变成脉动直流电； T：电源变压器，把v1变成整流电路所需的电压值v2。
动画单相半波整流电路
2．工作原理设v2为正弦波，波形如图1.2.1（b）所示。（1）v2正半周时，A点电位高于B点电位，二极管V正偏导通，则vL≈v2；（2）v2负半周时，A点电位低于B点电位，二极管V反偏截止，则vL≈0。由波形可见，v2一周期内，负载只用单方向的半个波形，这种大小波动、方向不变的电压或电流称为脉动直流电。上述过程说明，利用二极管单向导电性可把交流电v2变成脉动直流电vL。由于电路仅利用v2的半个波形，故称为半波整流电路。

二极管整流电路分析习题解答

任务2.1 二极管整流电路分析习题解答一、测试（一）判断题1、半导体二极管按其结构的不同，可分为点接触型、面接触型和反向型3种。

答案：F解题：半导体二极管按其结构的不同，可分为点接触型、面接触型和平面型3种。

2、点触型二极管其接触面积小，结电容小，所以流过的电流小，但允许的最高频率低。

一般在低频检波和小功率整流中使用。

答案：F解题：点触型二极管其接触面积小，结电容小，所以流过的电流小，但允许的最高频率高。

一般在高频检波和小功率整流中使用。

3、面接触型: 接触面积大，结电容大，所以流过的电流大，但允许的最高频率低。

一般用于整流管中。

答案：T解题：面接触型: 接触面积大，结电容大，所以流过的电流大，但允许的最高频率低。

一般用于整流管中。

4、二极管正、反向电阻的测量值相差越大越好，一般二极管的正向电阻测量值为几百欧，反向电阻为几十千欧到几百千欧。

答案：T解题：二极管正、反向电阻的测量值相差越大越好，一般二极管的正向电阻测量值为几百欧，反向电阻为几十千欧到几百千欧。

5、二极管是电子电路中最常用的半导体器件之一。

利用其单向导电性及导通时正向压降很小的特点，可应用于整流、检波、钳位、限幅、开关以及元件保护等各种电路。

答案：T解题：二极管是电子电路中最常用的半导体器件之一。

利用其单向导电性及导通时正向压降很小的特点，可应用于整流、检波、钳位、限幅、开关以及元件保护等各种电路。

6、二极管的基本结构就是一个PN结，因此二极管具有和PN结安全相同的特性。

答案：F解题：二极管的基本结构就是一个PN结，因此二极管具有和PN结相同的特性。

但是，由于管子存在电中性区的体电阻和引线电阻等，在外加正向电压相同的情况下，二极管的正向电流要小于PN结的电流，大电流时更为明显。

7、当二极管的正向电压U F开始增加时(即正向特性的起始部分)，此时U F较小，正向电流仍几乎为零，该区域称之为死区，硅管的死区电压约为0.5V，锗管约为0.1V。

1.2.1 单相整流电路

T VD
+
U2
(a)
T
VL RL
v2
t 0
v
L
-
VD VL RL
t 0
U2
+
(b)
当V2变成负半周，即V2电压为下正上负时，二极管因反偏而截止，负载没有电流流过，此期间VL=0，如图 (b)所示。变压器次级电压（正弦波）经整流管VD整流后，负载只得到半个周期的电压波形（半波），它的大小在变化，但方向不变，即为脉动直流电
uD2
2．整流二极管的选择 ①负载电压： VL 0.9v2a 0.9v2b
②负载电流： I L 0.9 ③当一只二极导通时，另一只截止的二极管将承受变压器二次绕组的全部电压的峰值，即： VRM 2 2v2a
v2 a RL
IVM 每只二极管通过的电流为负载电流的一半，即：
3．全波整流电路特点：
VL 0.9v2 0.9 10 9V
2、整流二极管两端承受的反向电压： 3、流过整流二极管的电流：
VRM 2 10 14V
IVM 0.5I L 0.5
VL 9 0.5 0.045A RL 100
查二极管手册，可选用1N4001二极管(其参数为1A/50V)。
2、整流二极管的选择
(1)负载电压 uL (2)负载电流
uL 0.45u2
uL I L 0.45 RL
IVM 2u2 RL
(3)整流二极管的选择
3、单相半波整流电路的特点
半波整流电路最大的优点是电路简单，但输出的电压脉动成份大，电源到用率低，仅到用了电源电压U2的半个波形(故称半波整流)。
+ +
T
u1

晶体二极管和二极管整流电路

(估算值)
二极管的电压与电流
最大反向电压
通过的电流
半波整流
电路
V2
2V2
V2
2 2V2
IL
桥式整流
电路
V2
2V2
1.2V2
2V2
½ IL
2. 滤波电容的选择电容的选择从电容耐压和容量两个方面考虑：
(3)二极管的平均电流
IV IV
1 2
IL
(4)二极管承受反向峰值电压 VRM
VRM 2V2
(1.2.9) (1.2.10) (1.2.11) (1.2.12)
优点：输出电压高，纹波小，VRM 较低，应用广泛。
4．桥式稳流电路的简化画法
[例1.2.1] 有一直流负载，需要直流电压 VL= 60 V ，直流电流 IL= 4 A。若采用桥式整流电路，求电源变压器二次电压 V2 选择整流二极管。
性，其原因是内部具有一个PN 结。其正、负极对应于 PN 结的 P 型和 N 型半导体。
PN 结动画 PN 结的形成
1.1.3 二极管的伏安特性
1．定义：二极管两端的电压和流过的电流之间的关系曲线叫作二极管的伏安特性。
2．测试电路：如图所示。
测试二极管伏安特性电路
3．伏安特性曲线：如图所示。
用万用表检测二极管如图所示。 1．判别正负极性万用表测试条件：R ×100 或 R×1 k 挡；将红、黑表笔分别接二极管两端。所测电阻小时，黑表笔接触处为正极，红表笔接触处为负极。
万用表检测二极管
2．判别好坏万用表测试条件：R 1k。 (1)若正反向电阻均为零，二极管短路； (2)若正反向电阻非常大，二极管开路。 (3)若正向电阻约几千欧，反向电阻非常大，二极管正常。

二极管及整流电路试题及答案

二极管及整流电路试题及答案一、单选题1.二极管两端加正向电压时，A、立即导通B、超过死区电压就导通C、超过0.2V就导通D、超过击穿电压就导通【正确答案】：B2.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、大电容C、断开的开关D、接通的开关【正确答案】：D3.以下关于单相半波整流电路的各种叙述中，正确的是A、流过整流管的电流小于负载电流B、流过整流管的电流与负载电流相等C、整流管的端电压为零D、整流管承受的最大反向电压等于负载电压平均值【正确答案】：B4.普通二极管导通时，则二极管两端所加的电压是A、正向偏置B、反向偏置C、无偏置D、零偏置【正确答案】：A5.半导体中的空穴和自由电子数目相等，这样的半导体称为A、杂质半导体B、本征半导体C、P型半导体D、N型半导体【正确答案】：B6.二极管正极电位为9V，负极电位为5V，则该管处于A、零偏B、反偏C、正偏D、击穿【正确答案】：C7.下图所示电路中，输入电压"-：'，；八」V,二kQ。

则当开关SI、S2均断开时，输出电压的平均值’为A、45VB、90vC、100vD、120v【正确答案】：A8.下列关于电感滤波电路的叙述中，正确的是A、电路的滤波，利用了电感器的B、电感器端电压为电路输入脉动直流电中的直流分量;C、电路的输出电压平均值得到提升；D、电感量L越大，滤波效果便越好。

【正确答案】：D9.面接触型二极管比较适用于A、小信号检波B、小功率整流C、大电流开关D、大功率整流【正确答案】：D10.半导体中导电的载流子是A、电子B、空穴C、离子D、电子和空穴【正确答案】：D11.锗二极管的导通电压是A、0.1V左右B、0.3V左右C、0.5V左右D、0.7V左右【正确答案】：B12.电路如图，VD为理想二极管，则二极管的状态是A、导通B、截止C、击穿D、烧坏【正确答案】：A13.下图所示电路中，输入电压「「’•…'：l V,匚-kQ。

(完整版)二极管习题

（a）12V （b）6V （c）18V10 在题1.10 图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是0.7V。

整流电路作业练习题

整流电路作业练习题(共5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①u d、i d、和i2的波形如下图：②输出平均电压U d、电流I d，变压器二次电流有效值I2分别为U d＝ U2 cosα＝×100×cos30°＝（V）I d＝U d/R＝2＝（A）I2＝I d＝（A）③晶闸管承受的最大反向电压为：2U2＝1002＝（V）考虑安全裕量，晶闸管的额定电压为：U N＝（2~3）×＝283~424（V）具体数值可按晶闸管产品系列参数选取。

流过晶闸管的电流有效值为：I VT＝I d∕2＝（A）晶闸管的额定电流为：I N＝（~2）×∕＝26~35（A）具体数值可按晶闸管产品系列参数选取。

2．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当α=30︒时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①u d、i d和i2的波形如下图：②整流输出平均电压U d 、电流I d ，变压器二次侧电流有效值I 2分别为U d ＝ U 2 cos α＝×100×cos30°＝(A) I d ＝(U d －E)/R ＝－60)/2＝9(A)I 2＝I d ＝9(A)③晶闸管承受的最大反向电压为：2U 2＝1002＝（V ）流过每个晶闸管的电流的有效值为：I VT ＝I d ∕2＝（A ）故晶闸管的额定电压为：U N ＝(2~3)×＝283~424（V ）晶闸管的额定电流为：I N ＝~2)×∕＝6~8（A ）晶闸管额定电压和电流的具体数值可按晶闸管产品系列参数选取。
