断路器和隔离开关
断路器和隔离开关的作用和区别
断路器和隔离开关的作用和区别一、作用1. 断路器的作用断路器是一种用于保护电路的装置，它可以在电路发生过载、短路或其他故障时迅速切断电路，从而防止电路的进一步损坏或问题扩大。
其主要作用是保护电气设备和人身安全。
具体来说，断路器可以实现以下功能：•过载保护：当电路中的电流超过了设定的额定值时，断路器会自动切断电路，避免电路过载引起的危险。
•短路保护：当电路中发生短路时，即电流突然变得非常大，断路器会迅速切断电路，防止发生火灾或其他安全事故。
•漏电保护：一些断路器还可以检测电流泄漏，当检测到泄漏电流超过设定值时，断路器会立即切断电路，以防止漏电引起的触电危险。
2. 隔离开关的作用隔离开关是一种用于切断电路并确保安全操作的装置，它主要用于将电气设备与电源隔离，以便进行检修、维护或更换设备。
它具有以下作用：•切断电源：隔离开关可以将电气设备与电源完全隔离，以防止带电部分产生电弧和电压，从而保护操作人员免受电击和其他伤害。
•确保安全操作：在进行设备检修、维护或更换时，通过使用隔离开关，可以确保操作人员在带电状态下进行操作的情况下，能够有效地防止电流通路的连接。
•防止误操作：隔离开关通常采用明显的标识和锁闭装置，以防止误操作和意外合闸，提高电路的安全性。
二、区别虽然断路器和隔离开关都是用于保护电路和确保安全的装置，但它们在使用和工作原理上存在一些区别。
1. 工作原理的区别断路器主要通过电磁力或热膨胀来感应和切断电路，一旦电路发生故障，断路器会迅速切断电路，切断电流。
而隔离开关主要通过机械装置来切断电路，将电气设备与电源完全隔离。
2. 用途的区别断路器通常用于正常工作的电路保护，当电路发生故障时，断路器会切断电路，防止电流继续流过，并提供过载和短路保护。
而隔离开关主要用于对设备进行维修、检修和更换时，将设备与电源完全隔离，以确保操作安全。
3. 远程操作的区别一些断路器可以通过远程遥控来进行操作和监控，从而方便管理和控制。
隔离开关和断路器的区别
隔离开关和断路器的区别
隔离开关和断路器的区别 1,功能差异: 断路器具有很强的灭弧功能和各种保护功能，可以在带负载下关断;隔离开关不具有灭弧功能，只可在小负载的情况下关断。
2，零序电流指的是三相四线制或三相五线制上中性线上的电流，理论上应为0。
断路器可以断开电流,但看不到明显的断开点,隔离开关可以断开电压,并形成明显的断开点. 零序电流是指流过中性线的电流.在中性点接地系统中,如发生线路接地故障就会产生零序电流.断路器可以带负荷操作,不能但它有明显的断开点是再检修等短点的时候起隔离作用的.隔离开关是电工操作规定的,在维修线路时要有明显的断开点.而且不能带载分合!待线路维修完毕后才合此开关.而断路器则可以带载分合,一般两者配合使用.(因为断路器断开时没有明显的断开点,不符合要求.)断路器有短路保护功能，隔离开关没有;断路器是用来保护线路或者设备，功能强大隔离开关是用在开断小电流或者为检修实现明显断点，没有保护功能;隔离开关:类似闸刀开关，没有防止过流、短路功能，无灭弧装置;断路器:具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流;空气开关:断路器的一种，它的灭弧装置暴露在空气中，在空气介质环境中就可以完成消除电弧，这类电器一般多用
于低压回路。
中高压线路的断路器，多采用在油、SF6气体介质中或在真空环境中完成“接通”、“切断”电流的动作，这种环境下，电弧很难存在或持续。
一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个明确的断开点。
隔离开关和断路器区别
隔离开关和断路器区别在电力系统中，隔离开关和断路器是两种常见的电器设备，用于保护和控制电路。
尽管它们在某些方面功能相似，但它们在工作原理和使用场景上存在一些重要的区别。
1. 工作原理隔离开关是一种用于隔离电路和设备的开关装置。
它的主要功能是切断电路与外部电源之间的连接，将电路与外界完全隔离，以确保电气设备的安全维护和维修。
隔离开关通常只能进行开关的操作，不能承受电流的负荷。
断路器是一种用于控制电路电流的开关装置。
它的主要功能是在电路出现故障时，即过载或短路时，迅速切断电路，以防止设备和电路受损。
断路器具有额定的电流负载能力，并能配备过载保护和短路保护等功能。
2. 使用场景由于隔离开关和断路器具有不同的工作原理，因此它们在不同的使用场景中起着不同的作用。
隔离开关通常用于以下场景：•在维修和保养电气设备时，使用隔离开关进行设备与电源的隔离，以防止意外触电事故的发生。
•在电气设备需要进行清洁或更换零件时，使用隔离开关将设备隔离，确保维修人员的安全。
•在电力系统中，使用隔离开关隔离不同的电力设备，以便进行维护和检修操作。
断路器通常用于以下场景：•在电路发生过载或短路时，断路器能够迅速切断电路，保护设备和电路不受损坏。
•在电路需要停电或紧急断电时，可以通过操作断路器来实现，以确保人员和设备的安全。
•在电力系统中，使用断路器对电路进行控制和保护，确保电力系统的安全和可靠运行。
3. 结构和外观在结构和外观上，隔离开关和断路器也存在一些区别。
隔离开关通常采用可见刀片结构，其刀片间距离较大，能够清楚地显示开关的工作状态。
隔离开关的外观一般简单明了，通常只有一个手动操作杆。
断路器的结构比较复杂，通常由电磁触发器、热保护器和触点组成。
断路器的外观通常较为庞大，配有触发按钮、状态指示灯等，以便操作和监控断路器的状态。
4. 安装和维护在安装和维护方面，隔离开关和断路器也存在一些差异。
隔离开关通常较为简单，安装和维护工作相对较为方便。
断路器和隔离开关的区别
断路器和隔离开关的区别断路器和隔离开关是两种常用的电气设备，用于在电路中进行电流的控制和隔离。
尽管它们的功能有些相似，但在操作原理、应用范围和性能等方面存在着一些区别。
本文将对断路器和隔离开关进行比较，以帮助读者更好地了解它们之间的差异。
一、操作原理的差异断路器是一种用于控制电路中电流的开关设备，它采用熔断器或电磁式触发器等机构，能够在电路发生过载、短路或其他故障时自动切断电路。
断路器的工作原理是利用熔断器熔断或电磁力的作用，在故障发生时迅速打开断路器，切断电流，从而保护电路和设备免受过载或短路的损害。
隔离开关是一种用于隔离电路的开关设备，它能够使电路与外部电源隔离开来，从而对电源进行安全维修或维护。
隔离开关的工作原理是通过机械开关的操作，将电路与电源完全断开，使电压和电流无法到达负载部分，从而实现电气隔离的效果。
隔离开关通常用于需要对电路进行检修、更换元件或进行维护操作时使用。
二、应用范围的差异断路器广泛应用于各种电路中，特别是在低压和中压电力系统中。
它们可以在普通家庭、商业建筑和工业设备中找到。
断路器的主要功能是保护电路和设备免受电流过载或短路引起的损坏。
在电流超过额定值或电流短路时，断路器会迅速打开并切断电路，以确保电路的安全运行。
断路器还可以手动操作，使用户能够控制电路的开关状态。
隔离开关主要用于维修、维护或检修电路时，以确保安全工作环境。
在进行电气维修或维护时，通常需要切断电源，以避免电源的误接或电流的侵入。
隔离开关可以完全隔离电源和电路，从而确保操作人员的安全。
此外，隔离开关还可以用于设备维修、元件更换和电路测试等场合。
隔离开关通常被广泛应用于工业、矿山和建筑等领域，以确保操作人员的安全和设备的正常维护。
三、性能特点的差异断路器的主要性能特点是其断开电路的能力和过载保护功能。
它们通常能够承受一定程度的短路电流，并能够迅速切断电路，以保护电路和设备的安全。
断路器还具有可靠性高、寿命长和操作方便的特点，广泛地应用于各种电气系统中。

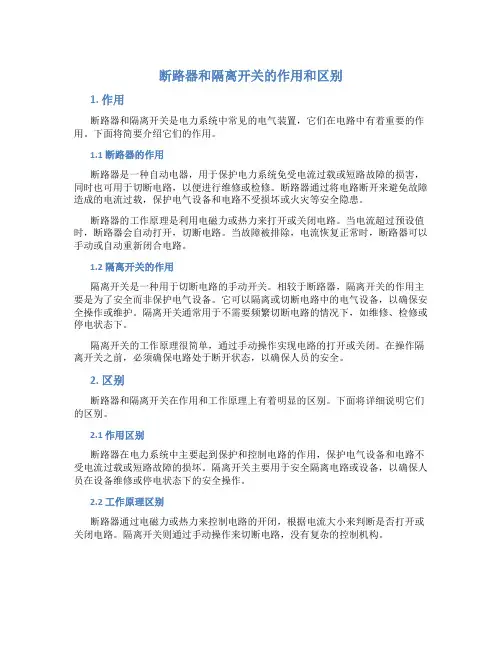

断路器和隔离开关的作用和区别
断路器和隔离开关的作用和区别1. 作用断路器和隔离开关是电力系统中常见的电气装置，它们在电路中有着重要的作用。
下面将简要介绍它们的作用。
1.1 断路器的作用断路器是一种自动电器，用于保护电力系统免受电流过载或短路故障的损害，同时也可用于切断电路，以便进行维修或检修。
断路器通过将电路断开来避免故障造成的电流过载，保护电气设备和电路不受损坏或火灾等安全隐患。
断路器的工作原理是利用电磁力或热力来打开或关闭电路。
当电流超过预设值时，断路器会自动打开，切断电路。
当故障被排除，电流恢复正常时，断路器可以手动或自动重新闭合电路。
1.2 隔离开关的作用隔离开关是一种用于切断电路的手动开关。
相较于断路器，隔离开关的作用主要是为了安全而非保护电气设备。
它可以隔离或切断电路中的电气设备，以确保安全操作或维护。
隔离开关通常用于不需要频繁切断电路的情况下，如维修、检修或停电状态下。
隔离开关的工作原理很简单，通过手动操作实现电路的打开或关闭。
在操作隔离开关之前，必须确保电路处于断开状态，以确保人员的安全。
2. 区别断路器和隔离开关在作用和工作原理上有着明显的区别。
下面将详细说明它们的区别。
2.1 作用区别断路器在电力系统中主要起到保护和控制电路的作用，保护电气设备和电路不受电流过载或短路故障的损坏。
隔离开关主要用于安全隔离电路或设备，以确保人员在设备维修或停电状态下的安全操作。
2.2 工作原理区别断路器通过电磁力或热力来控制电路的开闭，根据电流大小来判断是否打开或关闭电路。
隔离开关则通过手动操作来切断电路，没有复杂的控制机构。
2.3 使用场景区别断路器适用于需要保护电气设备和电路的场景，如电力系统、建筑物电路等。
隔离开关适用于需要进行设备维修或停电操作的场景，如设备维修、装拆等。
2.4 自动与手动区别断路器通常是自动的，具备自动检测电流过载或短路故障并切断电路的功能。
而隔离开关是手动操作的，需要人工操作来打开或关闭电路。
3. 总结断路器和隔离开关在电力系统中有着不同的作用和工作原理。
断路器与隔离开关
5.1 断路器的参数及主要性能
• 由字母和数字两部分组成的：
额定开断能力，kA或MVA
123 45 6 78
特殊环境代号
额定电流，A 派生代号：C—手车式；G—改进式等。 额定电压，kV
设计序号 使用环境：N—户内式；W—户外式。
产品名称：D—多油断路器；S—少油断路器；
例如：SN10-10/3000-750型
180s—合分。 断路器开断故障电路，从电弧熄灭起 到电路重新接通的时间，称为无电流间隔时间，一般 为0.3s或0.5s；断路器开断时间与无电流间隔时间之 和称为自动重合闸时间。
油断路器
• 油断路器—概述 • 以密封的绝缘油作为开断故障的灭弧介质的一种开关设备，有多油断路
器和少油断路器两种形式；它较早应用于电力系统中，技术已经十分成 熟，价格比较便宜，广泛应用于各个电压等级的电网中。 • 结构特点： • 多油断路器：结构简单，制造方便，便于在套管上加装电流互感器，配 套性强。 其绝缘油既是灭弧介质，又是主要的绝缘介质。 • 少油断路器：结构简单，制造方便，可配用各种操动机构。其绝缘油主 要作为灭弧介质 • 技术性能特点 • 多油断路器：额定电流不易做得很大；开断小电流时，燃弧时间较长； 开断速度较慢； • 少油断路器：开断电流大，全开断时间较短。
5.1 断路器的参数及主要性能
（2）额定断流容量: 把额定条件下的开断能力称为额 定断流容量。我国根据国际电工委员会（IEC）的规 定，现只把额定开断电流作为表征开断能力的唯一参 数，而断流容量仅作为描述断路器特性的一个数值。
5.1 断路器的参数及主要性能
3．关合能力 说明断路器关合短路故障能力的参数为额定关合电流。其
3) 利用气体或油吹动电弧 ✓ 吹弧利于冷却而使复合加强、带电离子的扩散。
断路器和隔离开关
断路器和隔离开关断路器和隔离开关是电力系统中常见的两种电气设备，它们在电路保护和工作隔离方面起着重要作用。
本文将从定义、原理、类型和应用等方面对断路器和隔离开关进行讨论。
首先，我们来了解断路器。
断路器，又称断路开关，是一种用于控制电路开关状态的电器设备。
它的主要功能是在电路发生故障时迅速中断电流，以保护电气设备和人身安全。
断路器通常由触发机构、电气触点和断电释放机构等部分组成。
当电流超过预设值或发生短路时，触发机构会使触点迅速分离，从而切断电流流动，起到断电保护的作用。
断路器有多种类型，常见的包括空气断路器、真空断路器和SF6气体断路器等。
下面，我们来介绍隔离开关。
隔离开关，又称隔离刀闸，是一种用于隔离电源和负载的电器设备。
它的主要功能是在维修或检修电气设备时切断电源，将负载与电源隔离，确保操作人员的安全。
隔离开关通常由可动刀片和固定触头组成，通过旋转或平移刀片来切断电流通路。
与断路器不同，隔离开关更多用于电路的隔离而非提供过载和短路保护。
根据不同的应用场景和要求，隔离开关也有多种型号和规格可供选择。
断路器和隔离开关在电力系统中起到不可或缺的作用。
它们的主要区别在于功能和使用场景。
断路器主要用于保护电路和设备，当电流超过额定值或发生故障时能够迅速切断电流，起到断电保护的作用。
而隔离开关主要用于隔离电源和负载，确保操作人员的安全，常用于维修和检修电气设备时切断电源。
除了基本功能外，断路器和隔离开关还有一些特殊的应用。
例如，在电力系统中，随着电能质量和能源管理的要求提高，断路器和隔离开关逐渐应用于智能电网和分布式发电系统中。
它们通过接入智能监控装置，能够实时监测电流、电压等参数，并根据预设条件自动进行开关操作，实现对电能的高效控制和管理。
此外，断路器和隔离开关在其他行业中也有广泛的应用。
例如，在工业生产中，断路器和隔离开关常用于电机和设备的控制回路，确保设备在正常运行和故障时能够及时切断电源。
在建筑和市政工程中，断路器和隔离开关用于配电箱和开关柜的电路隔离和保护。
简述断路器和隔离开关各自的作用及区别
简述断路器和隔离开关各自的作用及区别1. 断路器的作用断路器是一种电气设备，用于保护电路免受过载、短路和地故障等电气故障的损害。
它具有自动开断和保护电路的功能，主要用于断开电路中的电流流动，以防止电器或电线过热或损坏。
具体来说，断路器的作用有以下几个方面：•过载保护：当电路中的电流超过安全额定值时，断路器会自动切断电路，防止电线和电器过热。
•短路保护：当电路中出现短路故障时，即电流异常加大，断路器会快速切断电路，以阻止过大的电流通过。
•地故障保护：当电路中出现接地故障时，断路器能够迅速切断故障回路，避免电流通过接地引发更大的安全隐患。
•手动操作：除了自动保护功能，断路器还通常具备手动操作的能力，可以让人工手动将电路开关切断或闭合。
总的来说，断路器的主要作用是维护电路的安全运行，保护电线和电器设备不会因为异常电流而过热、损坏甚至引发火灾等危险情况。
2. 隔离开关的作用隔离开关是一种用于隔离电气设备的电源的开关装置。
它的主要作用是断开设备与外部电源之间的电气连接，以确保设备在维修、检修或不使用时的安全。
具体来说，隔离开关的作用有以下几个方面：•隔离电源：隔离开关可以切断设备与电源之间的电连接，阻止电流流经设备。
这有助于进行设备的安全维护、检修工作。
•保护操作人员：通过隔离开关，操作人员可以在对设备进行维修或检查时，确保他们的安全。
隔离开关断开电源后，设备处于无法通电的状态，避免了触电危险。
•防止意外启动：在某些情况下，设备可能需要长时间停用。
通过使用隔离开关，可以彻底切断设备与电源的连接，避免设备意外启动或受到外界干扰。
3. 断路器和隔离开关的区别尽管断路器和隔离开关在电气设备中都发挥着重要作用，但它们的功能和使用场景存在一些区别。
•功能不同：断路器主要用于保护电路免受过载、短路和地故障等电气故障的损害，具有自动开断和保护电路的功能；而隔离开关主要用于断开设备与电源之间的电连接，隔离设备的电源，以确保设备在维修、检修或不使用时的安全。
断路器和隔离开关的作用原理区别
断路器和隔离开关的作用原理区别一、断路器的作用原理断路器是一种用来保护电路免受过电流和短路等故障影响的电器。
它主要由电磁机构和电气触发机构组成，可以实现快速切断电路，以保护电气设备的安全运行。
1.电磁机构：断路器中的电磁机构是核心部件，它由线圈和磁铁组成。
当电流超过额定值时，电磁机构就会产生磁场，磁力将会引起机械触发机构的动作，使断路器中的触点迅速分离，从而切断电路。
2.电气触发机构：断路器中的电气触发机构是控制断路器开关状态的关键部件。
通过输入控制信号，触发机构会使电磁机构动作，实现断路器的闭合和分离。
断路器的主要作用是在电路发生过载或短路时，能够迅速切断电路，以防止过电流对电气设备造成损坏，同时保护人身安全。
二、隔离开关的作用原理隔离开关是一种用来切断或连接电路的装置，它在电路维护、检修和开关切换时起到隔离电源的作用，以确保工作人员的安全。
1.切断电源：隔离开关能够彻底切断电源与电路的连接，使电气设备处于绝缘状态。
通过隔离开关，工作人员可以安全地进行设备的检修和维护工作，避免电流对设备和人身产生伤害。
2.隔离分区：隔离开关可以将电路分隔成不同的区域，实现不同区域之间的隔离。
这样，在某个区域发生故障时，可以快速切断该区域的电源，保护其他区域的电气设备正常运行。
三、断路器和隔离开关的区别尽管断路器和隔离开关都能切断电路并保护电气设备，但它们在作用原理和使用场景上存在一些区别。
1.作用原理：断路器主要依靠电磁机构和电气触发机构，通过检测过电流或短路来切断电路。
而隔离开关则是通过分离电源与电路来达到断电的目的，没有检测电流的功能。
2.功能差异：断路器在电路发生故障时能够迅速切断电路，保护设备和人身安全，同时还能自动恢复供电。
而隔离开关主要用于隔离电源与电路，切断与电路的连接以确保工作人员安全。
3.使用场景：断路器通常用于电路中作为主开关，广泛应用于住宅、商业和工业领域。
而隔离开关主要用于对设备进行检修、维护和开关切换时，将设备与电源隔离。
断路器和隔离开关的区别和作用
断路器和隔离开关的区别和作用引言断路器和隔离开关是电路中常见的两种设备，它们在电力系统中扮演着不可或缺的角色。
尽管它们有些相似的外观和功能，但它们之间存在着一些重要的区别。
本文将探讨断路器和隔离开关的区别以及它们在电路中的作用。
区别结构和外观上的区别断路器和隔离开关在结构和外观上有一些明显的区别。
首先，断路器通常由一个开关和一个断路装置组成。
断路装置可以是熔断器、真空瓶或气体瓶等。
断路器的外观通常比较大且坚固，因为它需要处理更大电流和更高的电压。
相比之下，隔离开关通常只有一个开关装置。
它使用的开关装置通常比较简单，并且用于打开或关闭电路。
隔离开关的外观相对较小，因为它主要用于控制电路的通断，而不需要处理大电流或高电压。
功能上的区别断路器和隔离开关在功能上也有一些区别。
首先，断路器主要用于保护电路不受过载或短路等故障的影响。
一旦电路中发生故障或超负荷，断路器会立即切断电路，并阻止电流通过。
断路器的断开保护功能能够有效预防电路的损坏和火灾等危险情况。
而隔离开关主要用于隔离电路。
当需要对电路进行检修、维护或更换设备时，隔离开关可以将电路与电源完全隔离，确保工作人员的安全。
它通过打开或关闭电路来控制电路的通断，但不会提供过载或短路保护功能。
规格和应用上的区别断路器和隔离开关在规格和应用上也有一些不同之处。
断路器通常由其额定电流和额定电压来区分。
根据不同的用途和环境要求，断路器的额定电流和额定电压可以有所不同。
断路器广泛应用于住宅、商业和工业领域，用于保护各种类型的电路。
而隔离开关通常根据其额定电流和分断能力来区分。
隔离开关的额定电流指其能够正常进行分断的电流大小，而分断能力指隔离开关可以承受的最大故障电流。
隔离开关主要用于高压、超高压和特高压电力输电系统中，用于隔离和检修电力设备。
作用断路器和隔离开关在电路中扮演着不同的作用。
断路器的主要作用是提供电路的保护功能。
一旦电路中出现故障，断路器会迅速切断电路，防止电流继续通过，避免引发火灾和设备损坏等危险情况。
简述隔离开关的作用及与断路器的区别
简述隔离开关的作用及与断路器的区别隔离开关和断路器是电力系统中常见的两种电气设备，它们在电路中都扮演着重要的角色，但是它们的作用和工作原理有一些区别。
本文将简要介绍隔离开关的作用，并与断路器进行对比，以便更好地理解它们之间的区别。
隔离开关的作用隔离开关是一种用于切断电路并确保电路与外部环境隔离的设备。
它主要用于使电路处于安全状态，以便进行维护、检修或紧急情况下的操作。
隔离开关的作用包括：1.切断电路：隔离开关可用于将电路与外部电源隔离，以便对电路进行维修、检修或更换元件，确保操作人员的安全。
2.隔离电路：隔离开关可以隔离电路部分，以便对特定区域进行工作或维护，同时保持其他电路正常运行。
3.提供可见性：隔离开关通常具有明显的开、关位置指示，在操作时提供可见性，以方便操作人员判断电路是否处于隔离状态。
4.紧急停机：隔离开关可以在紧急情况下快速切断电路，以保护设备和人员的安全，防止电路故障扩大。
隔离开关与断路器的区别尽管隔离开关和断路器的目标是切断电路，但它们之间有以下几个主要区别：1.断路能力：断路器通常可实现在负载或故障电流下迅速切断电路，以保护电气设备及电力系统的安全。
而隔离开关一般不具备断路能力，只能切断额定电流以下的电路。
2.保护功能：断路器能够检测电路中的过载电流和短路电流，并在发生故障时快速切断电路，保护电气设备。
而隔离开关通常只用于切断电路，不具备过载和短路保护功能。
3.功能和用途：断路器通常广泛应用于电力系统中，用于保护发电机、变压器、电缆等重要设备。
而隔离开关主要用于安全隔离和维护操作，并在特定情况下紧急切断电路。
4.结构设计：断路器通常由断路器本体和相关保护装置组成。
而隔离开关的结构相对简单，通常只包含隔离刀闸和相应的操作机构。
总之，断路器在电力系统中起着保护设备和人员安全的重要作用，具有断路和保护功能；而隔离开关主要用于电路的隔离和维护操作，不具备断路能力和保护功能。
需要注意的是，虽然隔离开关本身可能不具备断路能力和保护功能，但在某些情况下，隔离开关也可以与相应的保护装置配合使用，以实现电路的断路保护。
断路器和隔离开关区别
断路器和隔离开关区别断路器和隔离开关是电力系统中常见的两种电气设备，它们在电路的控制和保护方面发挥着重要作用。
尽管它们的功能有一些重叠，但在设计和应用上有不同之处。
本文将介绍断路器和隔离开关的区别。
1. 定义和功能•断路器：断路器是一种用于在电路中断开和接通电流的电气设备。
它在电力系统中起到保护负载和设备的作用。
当电路上发生过载、短路或地故障时，断路器会自动中断电路，防止电流过大引起设备损坏或火灾等危险情况发生。
断路器还可以用于手动控制电路的开关状态。
•隔离开关：隔离开关是一种用于断开电路并确保设备处于安全状态的电气设备。
它通常用于将设备从电源或电路中隔离，以便进行维护、检修或安全操作。
隔离开关主要用于提供安全的断路操作，它只能进行手动操作，而不能自动检测电路状态或提供过载保护。
2. 工作原理•断路器：断路器通过内部触发机构来检测电路中的异常情况。
当电路发生过载、短路或地故障时，触发机构会感知这些异常，并通过控制电路中的断开操作来中断电流。
断路器还可以根据不同的电力系统要求提供额外的功能，如欠频保护、过频保护和过电流保护等。
•隔离开关：隔离开关的工作原理相对简单。
它通过手动转动或切换杆，将电路中的导电部分与开关隔离，断开电流的通路。
隔离开关通常没有内置的保护或控制机制，它只提供了一个安全的手动切断和隔离选项。
3. 应用领域•断路器：断路器广泛应用于电力系统、工业设备和住宅等场所。
在电力系统中，断路器用于保护输电线路、变压器和发电机等设备。
在工业设备中，断路器用于保护电动机、变频器和控制电路等。
在住宅中，断路器用于保护家庭电路和电器设备。
•隔离开关：隔离开关主要用于工业和电气设备维护、检修和安全操作中。
当需要对电气设备进行维护或检修时，隔离开关可以将设备与电源隔离，确保操作人员的安全。
隔离开关还用于防止电源干扰或误操作对设备造成损坏。
4. 设计和性能特点•断路器设计：断路器通常具有复杂的设计，包括触发机构、控制电路和保护功能等。
断路器和隔离开关有什么区别？
断路器和隔离开关有什么区别？断路器和隔离开关有什么区别？首先我们先了解下它们。
断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。
隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
下面小编从几个方面分析它们的区别。
一、断路器和隔离开关特点区别断路器当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。
当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m 仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
隔离开关1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时：先合隔离开关，后合断路器或负荷类开关；断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
4.选用时和其它的电气设备相同，其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
二、断路器和隔离开关负荷电流区别断路器有灭弧装置，故断路器能够带负荷操作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
断路器和隔离开关在结构和作用的区别
断路器和隔离开关在结构和作用的区别一、断路器的结构和作用1. 结构断路器是一种用于保护电气设备和电路免受过载和短路的装置。
它由以下几个主要部分组成：•控制开关：用来控制断路器的开启和关闭。
•电磁式触发器：用来检测电流的异常并触发断路器动作的装置。
•触发机构：根据触发信号打开或关闭断路器的装置。
•开关部件：用来打开或关闭电路的装置。
•断开装置：当断路器开关打开时，用于迅速断开电流的装置。
2. 作用断路器的主要作用是在电路中断开电流，以保护电气设备和电路免受过载和短路的损坏。
当电路中的电流超过所设定的额定电流值时，断路器会自动打开，中断电流的流动，从而防止设备过热或发生严重事故。
断路器还可以用来执行以下功能：•远程控制：通过连接到一个远程控制系统，断路器可以根据需要进行远程控制操作。
•过载保护：断路器可以侦测到过载电流，并在达到设定值时自动打开。
•短路保护：断路器可以迅速中断电路中的电流，以防止短路发生并引起火灾等危险。
二、隔离开关的结构和作用1. 结构隔离开关是一种用于将电气设备和电路与电源分离的装置。
它由以下几个主要部分组成：•控制开关：用来控制隔离开关的开启和关闭。
•触发机构：根据触发信号打开或关闭隔离开关的装置。
•开关部件：用来打开或关闭电路的装置。
•隔离装置：在隔离开关打开时，保证电路与电源完全隔离。
2. 作用隔离开关的主要作用是确保设备在维护、修理或更换时与电源完全隔离，以确保工作人员的安全。
它可以将电路与电源隔离，防止电路中存在的电压和电流对人员造成伤害。
除此之外，隔离开关还具有以下功能：•分离电路：隔离开关可以将电路与电源分离，以便对电气设备进行检修和维护。
•充电和放电：隔离开关可以用于电容器、电池等设备的充电和放电操作。
•防止误操作：隔离开关通过将电气设备与电源完全隔离，防止误操作导致的事故发生。

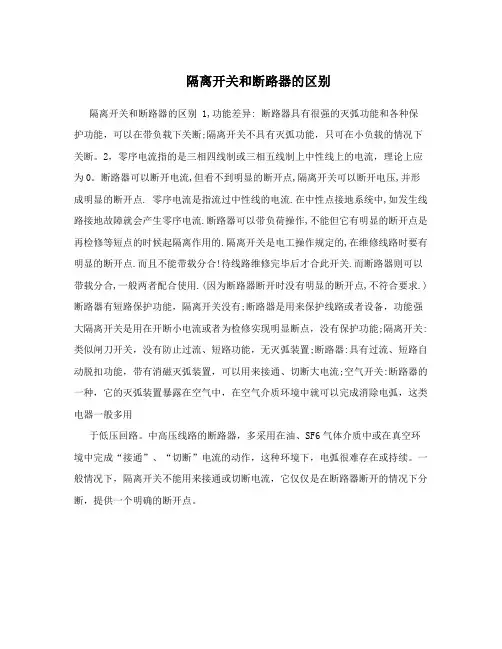

三、断路器和隔离开关的区别1.功能不同：断路器的主要功能是在电路中断开电流，保护电气设备和电路不受过载和短路的损坏，而隔离开关主要用于将电气设备与电源分离，确保人员在维护、修理或更换设备时的安全。
隔离开关和断路器的主要区别
隔离开关和断路器的主要区别隔离开关和断路器是电力系统中常见的两种保护装置，它们在电路保护和操作中起着重要的作用。
尽管两者都用于控制和保护电路，但隔离开关和断路器有着一些显著的区别。
本文将详细介绍隔离开关和断路器的主要区别。
隔离开关隔离开关（Isolator Switch），又称刀闸，是一种用于隔离电源和设备之间的装置。
它主要用于安全地切断电流，以便进行维护、检修或紧急情况下的断电操作。
隔离开关是一个简单的机械开关，通常由一对可移动的金属刀片和固定的触点构成。
当刀片与触点相接触时，电路通路闭合，当刀片与触点分离时，电路通路断开。
隔离开关的主要特点如下：1.隔离功能：隔离开关能够完全隔离电源和设备，确保电路处于断开状态，避免电路上的电流流动。
2.简单结构：隔离开关通常采用机械操作，结构简单，易于维护和操作。
3.无过流保护：隔离开关不具备过流保护功能，它只能提供断电的隔离保护。
4.适用范围：隔离开关通常用于低压电路的断电操作，如分支开关、终端开关等。
断路器断路器（Circuit Breaker）是一种能够在电路发生短路、过载或其他故障时迅速切断电流的保护装置。
它能提供断开和闭合电路的能力，并在故障消除后重新闭合电路。
断路器通常由电磁触发器和断开装置组成，当电流超过设定值或电路故障发生时，断路器会自动打开切断电路。
断路器的主要特点如下：1.过载保护：断路器具有过载保护功能，当电流超过设定值时，断路器能够及时打开切断电路，防止电路损坏。
2.短路保护：断路器能够在电路发生短路时立即切断电流，避免电路受到太大电流冲击而损坏。
3.自动复位：断路器在故障消除后能够自动复位，重新闭合电路，恢复供电。
4.额定电流：断路器通常根据其额定电流来选择，不同额定电流的断路器适用于不同的电路负载需求。
隔离开关与断路器的对比隔离开关和断路器之间存在一些显著的区别：1.功能不同：隔离开关只提供隔离功能，无过载和短路保护能力，而断路器提供过载保护和短路保护功能。
断路器和隔离开关的原理与选择
断路器和隔离开关的原理与选择一、断路器的原理和选择1.断路器的工作原理断路器是一种用于切断或接通电流的电器设备。
它采用了磁力和热力两种工作原理。
磁力原理：当电路中出现过载或短路时，电流会突然增大，使过载保护装置产生磁场。
该磁场将触发断路器的触发机构，使触点迅速分离，从而切断电路。
热力原理：当电流超过断路器额定电流时，断路器的双金属片会受到加热，产生热弯曲，使触点迅速分离。
这一过程通常需要一段时间，称为热保护。
2.断路器的选择依据断路器的选择主要基于以下几个因素：额定电流：断路器的额定电流应根据所保护的电路负载电流来确定。
一般来说，额定电流应大于或等于负载电流。
额定电压：断路器的额定电压应与所保护的电路的额定电压相匹配。
选择过高的额定电压会导致断路器击穿，选择过低的额定电压会导致断路器频繁跳闸。
分断能力：断路器的分断能力应大于所保护的电路短路电流。
如果断路器的分断能力低于电路短路电流，它将无法有效切断电路，导致故障扩大。
故障使能时间：断路器的故障使能时间应能尽快满足电路故障的断开要求，以保护电器设备不受损坏。
断路器类型：根据不同的应用场景，断路器可分为空气断路器、真空断路器、油动断路器、SF6气体断路器等多种形式。
选择合适的断路器类型应考虑到电路的工作环境和要求。
二、隔离开关的原理和选择1.隔离开关的工作原理隔离开关是一种用于隔离电源和负载之间的开关设备，它通常不具备切断过载或短路电流的能力，只能用于开关电气线路。
隔离原理：隔离开关通过控制可移动和固定接点之间的相对位置来隔离电源和负载。
当可移动接点与固定接点分离时，电路被隔离，电源无法供应负载。
2.隔离开关的选择依据隔离开关的选择应基于以下几个因素：额定电流和额定电压：隔离开关的额定电流和额定电压应与所隔离电路的要求相匹配，以确保设备的安全运行。
触点材料和类型：隔离开关的触点材料和类型应考虑到负载电流和使用寿命。
常见的触点材料包括银合金和铜。
工作环境：考虑到隔离开关的工作环境，选择适合的密封等级。
断路器和隔离开关配合原则
断路器和隔离开关配合原则
断路器和隔离开关都是电力系统中常用的重要设备，二者的配合使用
可以保证电路的安全稳定运行。
本文就断路器和隔离开关的配合原则
进行介绍。
一、断路器的作用
断路器是一种电力保护设备，它在电路发生过电流或短路时能迅速切
断电路，保护设备和人员的安全。
其作用是保护电力系统中的设备，
使电路在故障时迅速切断电源，起到保护电力系统的作用。
二、隔离开关的作用
隔离开关是一种用于切断电路的装置，它主要作用是隔离供电电源和
电路负荷，用于检修和维护电力系统设备。
它通常与断路器搭配使用，通过切断电路将设备隔离，避免电路危险。
三、断路器和隔离开关的配合原则
1、断路器与隔离开关的位置
断路器和隔离开关在电路中的位置应该互相分离，这样可以防止故障
传导，保护电路设备和人员的安全。
2、断路器与隔离开关的分离作用不同
断路器通常与切断电路故障的过大过电流有关，而隔离开关则是用来
隔离电路负载和电源，将更多的重心放在维护和保养上。
3、断路器具有短路故障过载切断保护作用
断路器通过检测电路中的电流变化，及时地分离短路故障，避免大电流对电路系统造成更大的危害。
4、隔离开关具有手动控制作用
隔离开关在维护和保养的过程中，由于无法自动切断，需要进行手动控制。
一些供电单位在配置时，也会设定遥控手动切换功能。
总之，断路器和隔离开关是电力保护设备中的重要组成部分，二者在使用中需要互相配合。
我们需要按照以上原则使用，既能保护电路系统的安全，又能保护电路设备的正常运行。

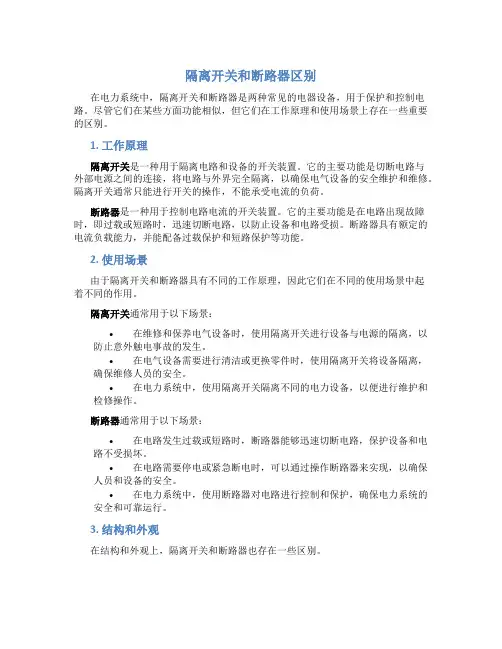

隔离开关和断路器区别
隔离开关和断路器区别隔离开关和断路器是电力系统中常见的两种电气设备，它们在电路中起到不同的作用。
隔离开关主要用于隔离电路，而断路器则用于保护电路，并在电流过载或故障时切断电路。
虽然它们有一些共同之处，但在设计、功能和用途上存在一些重要的区别。
1.设计与结构隔离开关通常由固定和可移动接触器组成的简单机构构成。
它们的目的是完全隔离电路，确保电路可以安全地进行维护和检修。
隔离开关不具备断开故障电流能力，因此在其位置关闭后，仍然需要其他保护设备来防止电流过载。
断路器设计更加复杂，其内部包含保护装置、电磁继电器和触发机构。
断路器不仅可以隔离电路，还能检测并切断电流过载或故障。
断路器的设计目的是保护电路免受火灾或其他损坏，并确保电气设备能够正常运行。
2.功能隔离开关主要用于隔离电路，这意味着当隔离开关断开时，电路的供电被切断，并且电路上的所有电气设备都与电源完全隔离。
这可以确保在维护或检修电气设备时，操作人员的安全。
断路器的主要功能是在电路发生故障时切断电流，以保护电气设备和人员的安全。
断路器能够感知电流过载、短路和接地故障，并迅速切断电路，防止火灾和其他事故的发生。
3.用途与应用场景隔离开关通常用于低压电力系统中的电气设备隔离，例如维修和检修断路器、变压器等电气设备时。
隔离开关可确保设备与电源完全隔离，避免任何潜在的危险。
断路器广泛应用于各种电力系统中，可以用于低压和高压系统。
它们被广泛用于家庭、工业和商业建筑中的电气设备的过载和短路保护。
断路器还可以用于输电线路和变电站等高压电力系统中，以保护设备免受故障和意外事件的影响。
4.工作原理与操作隔离开关的操作相对简单，通常通过手动旋转开关或拉锁杆实现，便于人工操作。
当开关处于打开位置时，电路被隔离并保持不通电状态。
关闭开关后，电路将再次恢复通电。
断路器则更为复杂。
当电流过载或故障发生时，断路器的保护装置会感知到异常情况，并通过电磁继电器触发，使断路器打开。
断路器通常分为手动操作和自动操作两种类型，后者使用感应器和控制电路来实现自动切断电路功能。
隔离开关与断路器有什么区别
隔离开关与断路器有什么区别隔离开关和断路器是常见的电气设备，它们在电力系统中起到重要作用。
虽然它们的功能有些相似，但是两者之间还是有一些关键区别的。
在本文中，我们将详细介绍隔离开关和断路器的区别，帮助读者更好地理解它们的作用和使用场景。
隔离开关隔离开关是一种用于隔离电路部件的开关装置。
其主要功能是在不干涉电流的情况下，将电气设备与电源彻底隔离。
隔离开关通常应用于以下场景：1.维修与检修：在维修或检修电气设备时，为了确保电气设备的操作人员的安全，需要将设备与电源隔离，避免电流的流动。
2.允许安全工作：隔离开关可以确保电力系统的不同部分能够独立工作，从而实现修理或维护工作的同时，保持其他设备或线路的正常运行。
隔离开关的操作一般为手动操作，通常通过旋转、拉伸或推动按钮来打开或关闭电气设备的电源。
隔离开关一般没有过载保护功能，因此在操作它时需要格外小心，以免因过电流而造成设备损坏或人身伤害。
断路器断路器是一种电气保护装置，用于保护电路免受过载和短路等故障的损害。
除了具备隔离开关的隔离功能外，断路器还具备以下特点：1.过载保护：断路器能够检测电流是否超过额定值，并在超过时迅速切断电流，防止电路中的设备损坏。
2.短路保护：当电路发生短路故障时，断路器能够立即切断电流，以防止电流超载，保护电气设备免受损坏。
3.自动重合闸功能：一些断路器具备自动重新闭合的功能，当故障排除后，它们能够自动恢复电流传输，减少停电时间。
断路器的操作通常是自动的，它们能够根据电流大小和设定的保护参数自动切断电流。
一旦故障排除，断路器可以重新合闸，使电流再次流动。
区别总结根据以上的介绍，我们可以总结出隔离开关和断路器之间的关键区别：1.功能不同：隔离开关主要用于隔离电路部件，确保电气设备与电源彻底隔离；而断路器除了具备隔离功能外，还能够提供过载保护和短路保护等功能。
2.操作方式不同：隔离开关一般为手动操作，通过旋转、拉伸或推动按钮来打开或关闭电气设备的电源；而断路器通常是自动操作，能够根据电流的大小和设定的保护参数自动切断电流。
断路器和隔离开关
• 1.5高压断路器工作原理
• 1.5.1电弧的概念
•
当开关电器开断电路时，电压和电流达到一定值时，
触头
• 刚刚分离后，触头之间就会产生强烈的白光，称为电弧。
• 1.5.2电弧的本质 • 电弧的实质是一种气体放电现象：绝缘气体（或绝缘
油受热分解出气体）游离产生的自由电子导电。
• 1.5.3 电弧放电的特征 • （1）电弧由三部分组成：阴极区、阳极区和弧柱区； • （2）电弧温度很高，可达5000-7000。C； • （3）电弧是一种自持放电现象； • （4）电弧是一束游离的的气体。
蔽，噪音小，抗无线电干扰能力强。 • 5)安装周期短。由于实现小型化，可在工厂内进行整机装配和试验合
格后以单元或间隔的形式运达现场，因此可缩短现场安装工期，又能 提高可靠性。 • 6)维护方便。因其结构布局合理，灭弧系统先进大大提高了产品的使 用寿命，因此检修周期长、维修工作量小，而且由于小型化离地面低， 因此日常维护方便。
• 1.2高压断路器的分类 • 1)根据装设的地点不同，分为户内（N）和
（W）两种形式。 • 2)根据控制和保护的电气设备不同，高压断
路器大致可分为以下几类型： • a)发电机断路器：控制和保护发电机用的
断路器，断路器的额定电压在17.5～36KV 范围内，额定电流及额定短路开断电流极 大，不需要快速自动重合闸。 • b)输电断路器：用于110（63）KV及以上 输电系统中的断路器。其中 110KV、 220KV电压等级使用的断路器称为高压断 路器，330KV及以上电压等级使用的断路 器称为超高压断路器。
• e)自产气断路器：利用固体介质受电弧作用分解 气体来熄弧的断路器。
• f)磁吹断路器：利用电磁力驱使电弧进入绝缘狭 缝中，拉长、冷却电弧来熄弧的断路器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 1.5.5电弧的形成 • 断路器断开过程中，触头刚分离时突然解除接触 压力，阴极表面立即出现高温炽热点，产生热电 子发射；同时，由于触头的间隙很小使得电压强 度很高，产生强电场发射。从阴极表面逸出的电 子在强电场作用下，加速向阳极运动，发生碰撞 游离，导致触头间隙中带电质点急剧增加，温度 骤然升高，产生热游离并且成为游离的的主要因 素，此时，在外加电压作用下，间隙被击穿，形 成电弧。
• 在操作隔离开关的过程中要特别注意若有绝缘子断裂等异 常情况时应迅速撤离现场防止人身伤害。
GIS的特点
• 1)小型化。因采用绝缘性能卓越的SF6气体做绝缘和灭弧介质，所以 能大幅度缩小变电站的体积，实现小型化。
• 2)可靠性高。由于带电部分全部密封于惰性SF6气体中，大大提高了 可靠性。此外具有优良的抗地震性能。 • 3)安全性好。带电部分密封于接地的金属壳体内，因而没有触电危险。 SF6气体为不燃烧气体，所以无火灾危险。
• 3)根据路器的灭弧介质和作用原理，可分为下列 主要类型： • a)油断路器：以变压器油来作为灭弧和绝缘介质 的断路器，又可分为多油和少油两种类型。 • b)SF6断路器：以SF6气体作为灭弧和绝缘介质 的断路器。 • c)真空断路器：以高真空度的介质来熄弧的断路 器。 • d)压缩空气断路器：以高速流动的压缩空气来作 为灭弧介质的断路器。 • e)自产气断路器：利用固体介质受电弧作用分解 气体来熄弧的断路器。 • f)磁吹断路器：利用电磁力驱使电弧进入绝缘狭 缝中，拉长、冷却电弧来熄弧的断路器。
• 1.3对高压断路器的基本要求 • 工作可靠。 • 应具有足够的断路能力。
• 具有尽可能短的切断时间。
• 实现自动重合闸。
• • • • • • • • • •
1.4高压断路器的技术特性 1)额定电压和最高工作电压（kV） 2)额定电流(A) 3)额定开断电流(kA) 4)额定峰值耐受电流（动稳定电流）(kA) 5)额定短时耐受电流（热稳定电流）(kA) 6)额定开断电流(kA) 7)合闸时间(s) 8)分闸时间(s) 9)额定开断容量(MVA)
3.3隔离开关的分类 （1）按装设地点的不同，可分为户内式和户外式两种。
（2）按绝缘支柱数目，分为柱式、双柱式和三柱式三种。
（3）按动触头运动方式，可分为水平旋转式、垂直旋转 式、摆动式和插入式等。
（4）按有无接地闸刀，可分为无接地闸刀、一侧有接地闸
刀、两侧有接地闸刀三种。 （5）按操动机构的不开关长期运行时所能承受的工作电压。
（2）最高工作电压 指隔离开关能承受的超过额定电压的最高电压。
（3）额定电流 指隔离开关可以长期通过的工作电流。
（4）热稳定电流
指隔离开关在规定的时间内允许通过的最大电流。
（5）极限通过电流峰值
指隔离开关所能承受的最大瞬时冲击短路电流。
1.5.3 电弧放电的特征 （1）电弧由三部分组成：阴极区、阳极区和弧柱区； （2）电弧温度很高，可达5000-7000。C； （3）电弧是一种自持放电现象； （4）电弧是一束游离的的气体。
• 1.5.4电弧的危害 • a)电弧的存在延长了开关电器开断故障电路 的时间，加重了电力系统短路故障的危害。 • b)电弧产生的高温，将使触头表面熔化和蒸 化，烧坏绝缘材料。对充油电气设备还可 能引起着火、爆炸等危险。 • c)由于电弧在电动力、热力作用下能移动， 很容易造成飞弧短路和伤人，或引起事故 的扩大。
3.隔离开关
• 3.1隔离开关（刀闸）的用途
• 1)将被检修的设备与带电部分可靠隔离以保 证工作人员和设备的安全。 • 2)用隔离开关可以进行的操作有：倒母线操 作；拉合小电流电路（拉合无故障电压互 感器和避雷器，改变中性点的运行方式， 拉合空载母线及一定容量的变压器和一定 长度的空载线路。）
3.2隔离开关的技术参数 （1）额定电压
• 1.5.6交流电弧的特性 • 在交流电路中，电流瞬时值随时间变化， 因而电弧的温度、直径以及电弧电压也随 时间变化，电弧的这种特性称为动特性。 由于弧柱的受热升温或散热降温都有一定 过程，跟不上快速变化的电流，所以电弧 温度的变化总滞后于电流的变化，这种现 象称为电弧的热惯性。交流电弧在交流电 流自然过零时将自动熄灭，但在下半周随 着电压的增高，电弧又重燃。如果电弧过 零后，电弧不发生重燃，电弧就此熄灭。 所以熄灭交流电弧的关键在于电弧电流过 零后，弧隙的介质强度的恢复过程能否始 终大于弧隙电压的恢复过程。
2.低压断路器
• 低压断路器俗称自动空气开关，是低压配 电网中的主要开关电器之一，它不仅可以 接通和分断正常负载电流、电动机工作电 流和过载电流，而且可以接通和分断短路 电流。主要在不频繁操作的低压配电线路 或开关柜(箱)中作为电源开关使用，并对线 路、电气设备及电动机等起保护作用．当 它们发生严重过电流、过载、短路、断相、 漏电等故障时，能自动切断线路，起到保 护作用。
• 4)对外部影响小。因带电部分以金属壳体封闭，对电磁和静电实现屏 蔽，噪音小，抗无线电干扰能力强。
• 5)安装周期短。由于实现小型化，可在工厂内进行整机装配和试验合 格后以单元或间隔的形式运达现场，因此可缩短现场安装工期，又能 提高可靠性。 • 6)维护方便。因其结构布局合理，灭弧系统先进大大提高了产品的使 用寿命，因此检修周期长、维修工作量小，而且由于小型化离地面低， 因此日常维护方便。
和液压式等。
（6）按极数，可分为单极、双极、三极三种，以及按安装 方式分为平装式和套管式等 。
• 3.4操作隔离开关的基本要求 • 1)隔离开关操作前，应检查断路器、相应接地开关确已拉 开并分闸到位，确认送电范围内接地线已拆。 • 2)手动合隔离开关应迅速、果断，但合闸终了时不能用力 过猛。合闸后应检查动、静触头是否合闸到位，接触是否 良好。 • 3)手动分隔离开关开始时，应慢而谨慎。当动触头刚离开 静触头时，应迅速拉开后检查动、静触头断开情况。 • 4)隔离开关在操作过程中如动触头不能插入静触头、合闸 不到位等现象时，应停止操作，待缺陷消除后再进行。
• 1.5高压断路器工作原理
• • 1.5.1电弧的概念 当开关电器开断电路时，电压和电流达到一定值时， 触头
• 刚刚分离后，触头之间就会产生强烈的白光，称为电弧。
• •
• • • • •
1.5.2电弧的本质 电弧的实质是一种气体放电现象：绝缘气体（或绝缘 油受热分解出气体）游离产生的自由电子导电。
• 1.1高压断路器的作用 • 高压断路器是电力系统中最重要的开关设 备之一，它起着控制和保护电力设备的双 重作用： • 1)控制作用：根据电力系统运行的需要，将 部分或全部电力设备或线路投入或退出运 行； • 2)保护作用：当电力系统任何部分发生故障 时，应将故障部分从系统中快速切除，防 止事故扩大，保护系统中各类电气设备不 受损坏，保证系统的安全运行。
• 1.2高压断路器的分类 • 1)根据装设的地点不同，分为户内（N）和 （W）两种形式。 • 2)根据控制和保护的电气设备不同，高压断 路器大致可分为以下几类型： • a)发电机断路器：控制和保护发电机用的 断路器，断路器的额定电压在17.5～36KV 范围内，额定电流及额定短路开断电流极 大，不需要快速自动重合闸。 • b)输电断路器：用于110（63）KV及以上 输电系统中的断路器。其中 110KV、 220KV电压等级使用的断路器称为高压断 路器，330KV及以上电压等级使用的断路 器称为超高压断路器。
• 1.5.8熄灭交流电弧的方法 • 熄灭交流电弧的本质：削弱游离过程，加 强去游离过程。 • a)提高触头的分闸速度 • b)采用多断口 • c)吹弧 • d)短弧原理灭弧 • e)利用固体介质的狭缝狭沟灭弧 • f)用耐高温金属材料作触头、优质灭弧介质
• 1.6气体绝缘全封闭组合电器（GIS） • SF6绝缘封闭式组合电器（Gas Insulated Switchgear）简称GIS。GIS将包括断路器、 隔离开关、接地开关、电压互感器、电流 互感器、避雷器、母线、电缆终端、进出 线套管等一次设备，经优化设计有机地组 合成一个整体，并将这些设备全部封闭在 金属接地的外壳中，在其内部充满一定压 力的SF6绝缘气体。
• 1.5.7电弧的熄灭 • 在外加电压和电弧电流作用下，电子和离 子不断产生的过程，也就是电弧的产生和 维持的过程，称为游离。与此同时，在弧 柱中还存在着电子和离子消失（减少）的 过程，使电弧电流减少，以致使电弧熄灭， 称为去游离。在稳定燃烧的电弧中，这两 个过程处于动态平衡。如果游离现象大于 去游离现象，电弧将继续炽热燃烧；如果 去游离大于游离，电弧越来越弱，最后熄 灭。因此使去游离大于游离就是电弧熄灭 的基本原理。
断路器和隔离开关
1.高压断路器
• 高压断路器是电力系统中发、送、变、配 电接通、分断电路和保护电路的主要设备。 额定电压为3kV及以上，具有完善的灭弧装 置，能够关合、承载和开断运行状态的正 常电流，并能在规定时间内关合、承载和 开断规定的异常电流（如短路电流、过负 荷电流）的开关电器称为高压断路器。在 某些电气主接线中，还担任改变主接线运 行方式的任务。
