绞车计算
名称：计算绞车斜巷提升能力
类型：机电
公式：Pmax=Wg(sina+f1cosa)+qlg(sinb+f2cosb)
其中
Pmax为最大提升能力
W：支架车总重21750kg
g：重力加速度9.8m/s2
α：产生最大拉力处倾角：25度
β：产生最大拉力处至绞车滚筒切点的平均倾角：25度
f1：矿车或其它种类容器轨道上运行阻力系数(0.01—0.015) f2：钢丝绳在运行中的阻力系数(0.10—0.15)
q：钢丝绳单位长度的质量kg/m：2.34
l：产生最大拉力处至滚筒切点的钢丝绳长度：90米
求计算煤矿斜巷提升绞车拉车数目急
2010-10-19 11:24
提问者：weichenglin123|浏览次数：901次
提升距离400m,角度23度,刚绳直径26mm,提升重量(1.8+0.6),使用
2JK-2.5/20B的提升绞车,宽1.2m,最大静张力90t,张力差55t,变频器速度3.8m/s,电机185KW,配变频220KW.
推荐答案
2010-10-20 08:14
试用ZY3600/11/23型掩护式液压支架、提升钢丝绳试用6×19-φ31mm；钢丝绳自重Mp=3.383kg/m；钢丝绳破断拉力总和Qp=554500N。为例来验算南采区轨道上山绞车提升能力。
平板车运行摩擦阻力系数f1=0.015
钢丝绳沿地辊和底板移动阻力系数f2=0.25
延深轨道坡度β=26°
绞车下放总斜长L0=500m
绞车钢丝绳总长L0=550m
平板车重量：Mc=1050kg
液压支架重量：Mj=13500kg
计算提升该支架所需最小提升力
Fjmax=（Mj＋Mz）（sinβ＋f1cosβ）g＋MpL0（sinβ＋f2cosβ）g
=（13500＋1050）（sin26°＋0.015×cos26°）×10
＋3.383×500×（sin26°＋0.25×cos26°）×10
=65744.62N＋11215.82N
=76.96 KN
其中：sinβ=sin26=0.438
cosβ=cos26=0.899
所以要满足提升能力，使用的绞车提升力必须大于76.96 KN
验算钢丝绳安全系数
ma=Qp/Fjmax
=554500/76960
=8.2＞6.5
故所选钢丝绳安全系数满足《煤矿安全规程》第400条规定。
求计算煤矿斜巷提升绞车拉车数目
2010-3-19 09:26
提问者：取个破名憋半天|浏览次数：1645次
绞车型号：JK2*1.5，现在用的钢丝绳是21.5-6*19的，绳长480米，想算下能拉几个重车（普通矿车），请教怎么算！高手帮忙啊！有公式也行，不知道都需要哪些参数。回答正确追加最高分。
问题补充：
2010-3-23 11:02
满意回答
你没有提供坡度，另外钢丝绳标号也没有提供，假设坡度为20度，绞车额定静张力为60KN，钢丝绳太细了应该换成26的1570绳，应该能拉6车1T矿车满载破碎系数1.6附近的矸石，如果要正规计算，还要对电机功率、绞车静张力、钢丝绳、连接销、钩头，车场距离，过卷距离都要逐步进行核定。简单计算过程如下：
矿车采用滚动轴承,与轨道的摩擦系数取f1=0.02；
钢丝绳与轨道托辊的摩擦系数取f2=0.4；
轨道绞车额定钢丝绳静张力F=60KN
现采用提升钢丝绳的相关参数：
现用钢丝绳为6×7—26—1570—GB/T8918-1996
钢丝绳参考质量mp：237kg/100m
钢丝绳公称抗拉强度δB：1570MPa；
钢丝绳破断拉力为Fd：352KN；
其他相关参数：
安全系数：Ma=8.0（煤矿安全规程）；
轨道倾斜角度：a=14度；
轨道全长480米，取L0=500m
重力加速度g取9.8m/s

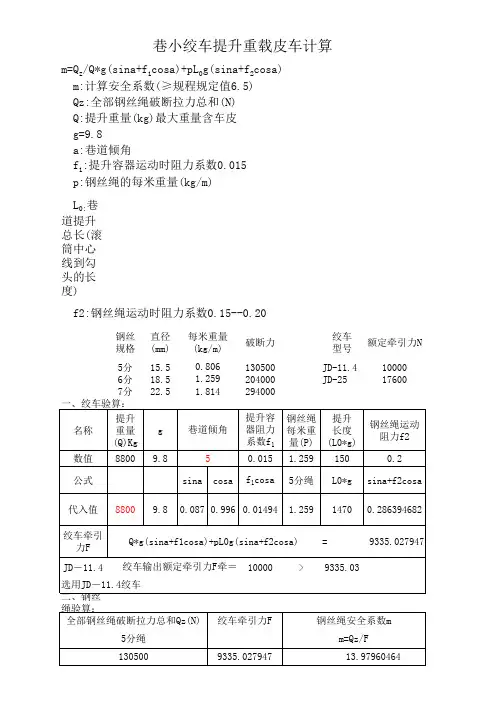

因为F×Ma=60x8 G=m1×g（sina+cosa×f1）+mp×g×L0(sina+cosa×f2）=60KN 因为该上式中只有m1为未知量，所以上式可解， 代入已知量可得m1 再代入矿车在垂直方向的分量就可以 煤矿主提升绞车负荷计算 2010-7-28 01:05 提问者：a309420|浏览次数：1362次 电机型号：YR280S-8,723R/MIN，额定功率55KW。 主提升绞车滚筒直径1.2米 最大绳径22.5MM 最大静张力4.5 滚筒宽度100CM 最大提升距离280M 最大提升速度2M/S 绞车型号:JTP-1.2 坡度15度 请问能承载多重的负荷。最好能告诉我怎么算。跪谢！ 问题补充： 非常感谢2楼的答复，我比较笨。就是算绞车能拉多重的煤，能否说的再详细点。。。谢谢啦 2010-7-28 19:37 满意回答 斜长度：L=280 斜井坡度：α=15 o Φ22.5绳重：p= kg/m 矿车自重：Qz=600 kg，矿车载荷矸石：QK=1700 kg 矿车运行阻力系数f1=0.02，矿车载荷煤：QK=1000 kg 绞车最大静张力：FZ1= kN，钢丝绳运行阻力系数：f2=0.2 钢丝绳公称抗拉强度破断力：QS= kN 提升矿车数：n= 1、最远点静拉力计算Qb 根据公式： Qb=[n×(Q z + QK)×( sinα+ f1cosα)]+[Lp( sinα+ f2cosα)] 根据公式计算最大静张力，效验钢丝绳安全系数和绞车最大静张力 十矿斜坡运输绞车选型计算 一、说明： 1.根据我矿实际情况,现所使用1.6米以下绞车型号一般为JD-11.4、JD-25、JD-40和JD-55四种。 2.根据提升能力一般提升矿车数量为： 根据实际情况，我矿所使用载重工具一般为1吨矿车，车轮直径Φ300mm，轨距600mm，轴距550mm,外型尺寸2050×880×1150mm,重量638kg，则根据公式计算绳端荷重为： Q0=Q车+Q载 可得各型号绞车绳端载重量 型号JD11.4 JD25 JD40 JD55 数量(辆) 1 1/2 2 2 二、相关参数： 使用地点相关参数： 使用地点： 使用地点斜巷最大倾角（α）度，斜巷长度（L）m； 绞车绳端载荷（矿车自身重量+载荷的质量）（G）kg； 三、选型计算 1、实际提升时最大静拉力 Q j =n·G·g（sinα+f1cosα）+P·L·g（sinα+f2cosα） 式中: n：串车的数量 G：绳端载荷（矿车自身重量+载荷的质量），kg g ：重力加速度，9.8m/s 2 a ：斜巷最大倾角， f 1：提升容器在轨道上运行时的实测阻力系数，f 1=0.01~0.02； f 2：钢丝绳在运行中的实测阻力系数，f 2=0.15~0.2； P ：钢丝绳单位长度的质量，Kg/m ； L ：使用地点斜巷长度，m 。 2.选择斜井提升钢丝绳的型号为 012(sin cos )(sin cos ) b Q f P L f g m θθσθθρ +≥ -+ 式中 P: 钢丝绳每米重量（kg/m ）； Q 0: 绳端荷重； Θ: 坡度； f 1: 提升容器运动的阻力系数：（f1=0.01－0.02）； f 2: 钢丝绳与底板和托辊间的摩擦系数：（f2=0.15－0.2）； b σ: 钢丝绳钢丝的公称抗拉强度； g: 重力加速度：g=9.8m/s 2 ； m: 钢丝绳的安全系数； ρ: 钢丝绳的密度；（注：我矿一般使用的是6×19的钢丝绳，其密度为9450kg/m3） L: 钢丝绳的倾斜长度； 四、绞车选型验算： 1、绞车牵引力： 名称：计算绞车斜巷提升能力 类型：机电 公式：Pmax=Wg(sina+f1cosa)+qlg(sinb+f2cosb) 其中 Pmax为最大提升能力 W：支架车总重21750kg g：重力加速度9.8m/s2 α：产生最大拉力处倾角：25度 β：产生最大拉力处至绞车滚筒切点的平均倾角：25度 f1：矿车或其它种类容器轨道上运行阻力系数(0.01—0.015) f2：钢丝绳在运行中的阻力系数(0.10—0.15) q：钢丝绳单位长度的质量kg/m：2.34 l：产生最大拉力处至滚筒切点的钢丝绳长度：90米 求计算煤矿斜巷提升绞车拉车数目急 2010-10-19 11:24 提问者：weichenglin123|浏览次数：901次 提升距离400m,角度23度,刚绳直径26mm,提升重量(1.8+0.6),使用 2JK-2.5/20B的提升绞车,宽1.2m,最大静张力90t,张力差55t,变频器速度3.8m/s,电机185KW,配变频220KW. 推荐答案 2010-10-20 08:14 试用ZY3600/11/23型掩护式液压支架、提升钢丝绳试用6×19-φ31mm；钢丝绳自重Mp=3.383kg/m；钢丝绳破断拉力总和Qp=554500N。为例来验算南采区轨道上山绞车提升能力。 平板车运行摩擦阻力系数f1=0.015 钢丝绳沿地辊和底板移动阻力系数f2=0.25 延深轨道坡度β=26° 绞车下放总斜长L0=500m 绞车钢丝绳总长L0=550m 平板车重量：Mc=1050kg 液压支架重量：Mj=13500kg 计算提升该支架所需最小提升力 Fjmax=（Mj＋Mz）（sinβ＋f1cosβ）g＋MpL0（sinβ＋f2cosβ）g =（13500＋1050）（sin26°＋0.015×cos26°）×10 ＋3.383×500×（sin26°＋0.25×cos26°）×10 =65744.62N＋11215.82N =76.96 KN 其中：sinβ=sin26=0.438 cosβ=cos26=0.899 所以要满足提升能力，使用的绞车提升力必须大于76.96 KN 验算钢丝绳安全系数 ma=Qp/Fjmax =554500/76960 =8.2＞6.5 故所选钢丝绳安全系数满足《煤矿安全规程》第400条规定。 JC-70D绞车传动 使用维护手册 BA702302-00SM 2007年11月 前 言 本说明书对JC70D绞车传动的使用、安装、维护和保养等方面作了详尽的介绍，供石油钻井作业人员参考。因液压盘刹装置、绞车主电机和伊顿刹车等部件已有详细的使用说明书，关于使用、安装、维护和保养等方面内容请参阅各部件的使用说明书，本说明书仅作概括的介绍。 本说明书后附有《推荐两年备件清单》供用户订购备件时参考。如用户所需备件超出清单范围，请按本说明书后附的《图册及零件目录》订购。订货时请注明零件的订货号和名称等信息。 每台绞车上均有出厂编号，用户在订购备件或查询有关事项时，请注明绞车的出厂编号。 在使用本绞车传动以前，参与此项工作的管理人员、技术人员和操作者必须仔细阅读本说明书及与绞车传动有关的说明书和相关资料，了解并熟悉所有的细节，此外还应具备相应的安全操作知识和技能。 全部的管理工作和具体操作应按照本系统、本单位相关的规章制度要求执行。 本说明书是提供给用户的一套完整资料。编写这些资料的目的是为了给操作人员、维修人员在维护保养设备时有章可循。 对设备的良好维护保养可使设备在运转中长期处于完好的工作状态，不仅提高生产效率，减少停机损失，而且能大大地延长设备的寿命。 所有规范和数据都是根据工程设计编制的，并在长期的使用过程中经过验证的，因此，用户在维护保养及各种级别的修理作业时要严格遵守。 本公司可根据服务人员的反馈信息、技术改进的需要，对产品的型式、参数、结构等作设计改进，由此引起的变动事先或事后并不通知，也不为此承担任何责任和义务。 本说明书是提供给设备购买者及使用者作为管理、安装、使用、维护等方面的指导资料。任何人不得以任何方式进行复制，也不得提供给第三方，否则对所产生的后果应负法律责任。 本说明书虽经详细的审校，但仍可能有不妥之处，敬请指正。 绞车选型计算 我矿常用的绞车为JD1.0、JD1.6型调度绞车，JH-14、JH20型回柱绞车。 一、绞车牵引力计算 绞车牵引力计算公式： H=9.8[ (Q+Q m)(sinα+f1cosα）+PL（sin α+f2cosα）] 式① H------绞车牵引力，JD1.0型调度绞车取10000N、JD1.6型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000N Q------物料重量，单Kg Q m------车辆重量，支架平板车辆取1030Kg，大轮平板车取1300Kg α-----巷道倾角，单位° P------钢丝绳每米重量，φ15.5mm钢丝绳取1.04Kg/m L------牵引长度，单位m f1------滚动轴承类车辆阻力系数,取0.015 f2------钢丝绳运动时阻力系数，取0.15 将上述参数代入式①，得： H=9.8[ (Q+1300)(sinα+0.015cosα）+1.04L（sinα+0.15cos α）] 式② 根据式②可以求得：坡度为α时，绞车最大牵引重量为： Q={[(H÷9.8)-1.04L（sinα+0.15cosα）] ÷(sinα+0.015cosα）}-1300 Kg 二、钢丝绳强度验算 钢丝绳安全系数m必须大于等于6.5，并正确选择使用钢丝绳夹。 钢丝绳实际安全系数 m=Q z/{9.8[ (Q+Q m)(sinα+f1cosα）+PL（sinα+f2cosα）]} 式③m------钢丝绳安全系数 Q z------钢丝绳最小破断力，调度绞车用φ15.5mm钢丝绳取141000N，回柱绞车用φ21.5mm钢丝绳取 将上述参数代入式③，得： m=Q z/{9.8[ (12500+1300)(sin5.5°+0.015cos5.5°）+1.04×100（sin5.5°+0.15cos5.5°）]} 简化后的公式如下： 斜井绞车选型设计方案 设备处 2012年9月28日 目录 目录 (1) 前言 (2) 1 设计要求及设计参数 (3) 2 钢丝绳选型设计 (4) 3 绞车选型设计 (9) 4 钢丝绳校核 (13) 5 绞车校核 (14) 6 结论 (22) 参考文献 (23) 参考规范性文件 (24) 前言 我矿的斜井带式制动绞车（型号为JT-0.8×0.6）安装于1991年，虽只用作提升矿车，但也肩负着东部出矿的提升重任，现设置两班制，每日工作时间也有16个小时，属于我矿的重要考核设备。绞车距今已投入使用20多年，设备陈旧，技术状况较差，且根据国家安全生产监督管理总局下发的文件，已将带式制动绞车列为淘汰产品，禁止在煤矿和金属非金属矿山使用，因此公司领导本着安全第一的原则，考虑到我矿目前的安全形势，决定对斜井绞车进行更换。 本设计在现有的技术参数下，严格参照《GB l6423—2006金属非金属矿山安全规程》和《煤矿安全规程》，并结合全国大部分金属非金属矿山中已通过国家安全生产监督管理总局审查并同意使用的斜井绞车型号，对我矿斜井绞车进行选型设计。 1 设计要求及设计参数 1.1 设计要求 我矿原斜井绞车型号为JT-0.8×0.6，钢丝绳采用的是6×19-NF-Φ15.5，斜井长度为125m ，轨道倾角为20°，提升一辆重车。此次更换斜井绞车，轨道倾角仍为20°，但要求绞车能够在200m 斜井长度上提升两辆重车。 根据现场实际尺寸画出斜井绞车提升示意图，如下： 图1 斜井绞车提升示意图 1.2 设计参数 根据已知参数和现场实际尺寸，则设计参数如下： （1）矿车类型：0.68 m 3 翻转式矿车，矿车自重：1710M kg =； （2）矿岩容重：3.1 t / m 3；矿岩松散系数：1.6；矿车装满系数：0.85； 矿车有效载重：2 3.10.680.8511201.6 M kg =??=； 则两辆重车重量：122()2(7101120)3660K M M M kg =+=?+=； （3）轨道倾角：20θ=?； （4）斜井长度：0200L m =；380挂钩点至380井底距离暂取10m ；420摘 钩点至420井口距离暂取20m ；'2001020230L m =++=； （5）380挂钩点到420第一个地滚筒间钢丝绳长度：L=210m ； （6）斜井已铺设15kg/m 的轨道，600mm 轨距，采用水泥轨枕。 三：附：绞车选型计算 JD-40KW绞车选型计算 1、已知条件： A：开门矿车自身质量及载货量：G=6270kg B：斜坡长度：L=140m，坡度：α=19° C：钢丝绳规格：Φ18.5— 6×7 钢丝绳每米质量：m p=126kg/100m=1.26kg/m D：（1）f1：矿车运行阻力系数：0.015 （2）f2：钢丝绳运行阻力系数：0.2 则： F挂=g·G（sinα+f1sin19°）+g·m p·L（sin19°+f2cos19°） =10×6270（0.33+0.00495）+10×1.26×140（0.33+0.1891） =21001.365+915.6924 =21916.0574N =21.916KN 2、钢丝绳破断拉力校核： 已知：钢丝绳破断拉力F拉≈500×直径×直径 =500×18.5×18.5 =17112.5kg 换算系数λ=0.85 钢丝绳破断拉力总和为： F拉/λ= 85 .05. 17112=201323.5N=201.32KN 即：Φ18.5—6×7钢丝绳的破断拉力总合为：201.32KN。 实际钢丝绳提升安全系数为：201.32KN/21.916KN=9.2 经校核实际钢丝绳的安全系数为9.2，大于《煤矿安全规程》第四百零一条规定的6，故符合标准，可以使用。 3、JD-40绞车的牵引力为29.4KN，实际重物为21.916KN，经对比可选用JD-40型绞车。 调度绞车技术参数 型号牵引力钢丝绳直径容绳量绳速电机功率总重JD-25 18KN 15mm 400m 1.086m/s 25KW 1086Kg JD-40 30KN 20mm 650m 1.373m/s 40KW 2870Kg JD-55 40KN 21.5mm 760m 1.217m/s 55KW 第4章斜井提升 4.1斜井串车提升 本章主要介绍平车场双钩串车提升运动学分析与循环周期的计算。 4.1.1平车场双钩串车提升运动学分析 平车场双钩串车提升如图1-1，开始时，在井口平车场空车线上的空串车，由井口推车器以a0加速至 v=1.0m/s的低速，向下推进。同时，井底重串车上提， 全部重串车进入井筒后，绞车以a1加速到最大提升速度v ｍ 。并等速运行，行至 井口。空串车运行到井底时，绞车以a3进行减速运行，使之由v ｍ减至 v，空串 车进入井底车场时，减速、停车。与此同时，井口平车场内的重串车在重车，借助惯性继续前进。行至摘挂钩位置时，摘下重串车挂上空串车，此时，井下也摘挂钩完毕。打开井口空车线上的阻车器，再进行下一个循环。 图4-1 斜井平车场及其速度图 4.1.2斜井串车运动学计算 根据《煤矿安全规程》规定：用矿车升降物料时，最大允许速度v ｍ≤5ｍ/s ，倾斜井巷内升降人员时，其加速度a 1和减速度a 3≤0.5ｍ/s 2。本例初选最大速度 v ｍ=4.7ｍ/s ，初加速度a 0＝0.3ｍ/s 2，主加速度a 1＝0.5ｍ/s 2和主减速度a 3＝0.5ｍ /s 2，车场内速度v 0＝1.0ｍ/s ，各阶段运行速度计算图如图1-2所示 图4-2 各阶段运行速度计算图 4.1.3一次提升循环时间T (1) 速度图中各阶段运行时间及路程计算如下： 重车在井底车场运行阶段 初加速时间 t 01＝ 00a v ＝3 .00.1＝3.33 s 初加速行程 L 01＝02 02a v ＝3 .020.12 ＝1.67 ｍ 等速度行程 L 02＝L D －L 01＝30－1.67＝28.33ｍ 等速度时间 t 02＝ 002v L ＝0 .133 .28＝28.33s 副斜井提升系统设计报告 目录 一、XXX煤矿概况 矿井设计生产能力15万吨，井田面积0.6488km2,剩余可采储量万吨，服务年限年；开采二1煤层，煤层平均厚度6.48m，煤层平均倾角7o；煤尘无爆炸危险性，煤层自燃发火等级Ⅲ级，为不易自燃煤层；瓦斯相对涌出量0.97m3/t，绝对涌出量为4.94 m3/min，属瓦斯矿井；矿井水文地质条件简单，矿井设计正常涌水量30～50m3/h，最大涌水量为150m3/h。采用主、副 斜井提升。其中副斜井斜长220m 、坡度22度、断面12m 2，提升物料及提矸任务，主斜井皮带运输。 二、绞车选型设计 （一）、提升系统概况 XXX 提升系统示意图 （二）、设计计算的依据 1、年生产量A N ＝15t/a,矸石率25%。 2、斜井倾角：β=22° 3、副井斜长220m ，根据绞车房的位置，实际提升斜长为L t ＝250m 。 4、工作制度：年工作日br =300天，二班作业，每天净提升时间t ＝12小时。 5、提升不均衡系数：C= (有井底煤仓时C=～，无井底煤仓时C=；矿井有两套提升设备时C=，只有一套提升设备时C=。 6、煤矿提煤与矸时，选用1.0m 3U 型侧翻式矿车。 矿车自身质量：k Q =600kg ； 矿车载煤量：zm Q =1000kg ； 矿车载矸石量：zg Q =1500kg 。 （三）、一次提升量和车组中矿车数的确定 初步确定最大提升速度m ax v ，根据《煤矿安全规程》规定：倾斜井巷内升降人员或用矿车升降货物时，m ax v ≤5m/s ，目前单绳缠绕式提升初步确定最大提升速度。本设计初步确定最大提升速度m ax v =s 。 1、每次提升的持续时间计算 正常加速时段取10s ，正常减速时段取10s ，爬行及抱闸停车时间取5s ，停车换车时间取100s, =?+='2)125263.0(t g L T (s) 2、一次提升量的确定 绞车提升能力计算 （1）已知条件： 巷道斜长：L=60m 巷道最大倾角：β=8° 矿车阻力系数：f1=0.015 钢丝绳阻力系数：f2=0.15 选用直径为15.5mm钢丝绳钢丝绳单位质量：P=0.94kg/m 破断拉力总和为：Qp=152000N 斜巷提升钢丝绳安全系数不小于6.5 JD-1.6型调度绞车最大牵引力为16kN。 G0—平板车自重1240Kg. G1—平板车载量，支架取17500Kg. （2）绞车提升最大牵引力 根据公式求得牵引力为： F=（G0+G1）（sinβ+f1cosβ）×g +p×L（sinβ+f2cosβ）×g =（1240+17500）（sin8°+0.015×cos8°）×9.8+0.94×60（sin8°+0.15cos8°）×9.8 =18740×0.154×9.8+56.4×0.29 =28282.4+158.9 =28441.3 n 所以绞车提放支架牵引力为28441.3n约28KN，则该绞车最大牵引力为16kn，所以无法保证支架的提升。 根据以上公式可求得调度绞车最大提升物件的重量 G=F-PL(sinβ+f2cosβ) g/（sinβ+f1cosβ）g ={16000-0.94×60×（sin8°+0.15×cos8°）× 9.8}/（sin8°+0.015×cos8°）×9.8 =（16000-160.3）/1.5 =10559.8kg （3）绞车提放车数计算： n =F/（G0+G1）（sinβ+f1cosβ）×g+p×L（sinβ+f2cosβ）×g =16000/（1240+17500）×（sin8°+0.015×cos8°）×9.8+ 0.94×60×（sin8°+0.15×cos8°）×9.8 =16000/28441.3 =0.56 n取整数n=0车 （4）钢丝绳安全系数验算： 提升最大牵引力为28.3kN，JD-25型调度绞车牵引力为16kN，绞车无法满足要求。 钢丝绳安全系数验算： M=Qp/F =152000/28441.3 =5.37＞6.5 所以钢丝绳选用不合格。吊装钢丝绳的选择和计算 1.主要计算参数： 吊点间水平距离：6150mm 吊装钢丝绳仰角：600 JH-14回柱绞车 使用说明书 本产品执行《MT/T779-1998回柱绞车》标准 ××××重型机械制造有限公司 2006年5月 目录 一、概述 (1) 二、结构特征与工作原理 (1) 三、技术特性 (4) 四、尺寸、重量 (4) 五、润滑 (4) 六、搬运 (5) 七、电气操纵系统 (6) 八、绞车的装配、调整、安装和试运转 (6) 九、绞车的操作规程 (10) 十、故障分析与排除 (11) 十一、保养、维修 (12) 十二、易损件明细表 (13) 十三、轴承一览表 (13) 十四、运输、贮存 (14) 十五、开箱及检查 (14) 十六、质量保证 (14) 十七、联系方式 (15) 一、概述 1、产品特点： 本绞车的型式为单筒缠绕，采用蜗轮减速器和开式齿轮传动。 2、主要用途及适用范围： 本绞车用于井下回柱放顶。综合采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。 绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘而周围温度不超过+35℃的矿井中。 3、型号的组成及代表意义： J H—— 14 钢丝绳平均静张力140KN 回柱 绞车 警示语： a、绞车严禁载人! b、绞车所配的电器产品必须要有在有效期内的安标证。 二、结构特征与工作原理 绞车主要结构见图1，绞车主要由以下五部分组成： 1、电动机 2、联轴节 3、蜗轮箱部分 4、滚筒部分 5、底座部分 绞车由电动机经联轴节、一级闭式齿轮传动、一级球面蜗杆传动、一级圆柱齿轮传动(中间设有过桥齿轮)传递到滚筒。绞车内各主要转动部位均采用滚动轴承支承，底座用型钢焊接而成。 （一）设计依据 1、巷道斜长：L=635m 、倾角α=22°。 2、矸石年产量 An=10.5万t/a 。 3、日其他提升量：材料车26车 ，炸药4车。 4、上部车场、下部车场为平车场，均为24m 。 5、提升容器：1t 标准矿车: 自重Gz=610kg, 最大装载量1800kg 。 6、提升方式：单钩串车提升。 7、工作制度：年330天，日16小时。 （二）选型计算 1、确定串车数量 初选提升速度Vm ′= 3.7m/s ，车场运行速度V 0= 0.5m/s,休止时间θ=25s 。 提升长度 Lt=Ls+L+Lx=24+635+24=683m 式中：Ls —上车场长度，24m Lx —下车场长度，24m L —巷道斜长，635m 一次提升循环时间 Tx=（24/0.5+635/3.7+24/0.5+25）×2=585.2s 一次提升串车载荷 Q 3600 r ????= t B T An C 循3600163302 .58510500015.1????==3.7吨 一次提升串车数量，斜井串车提升，倾角α=22°装满系数取0.9。 一次提升矸石车数量 1800 9.03700 ?= g C =2.3 确定一次串车提升矸石车4辆。 2、选型计算 （1）绳端荷重 Q g =4(610+1800) (sin22°+0.015cos22°) =3745.3kg （小于矿车允许的最大牵引力6000 kg ） （2）钢丝绳悬长 Lc=L+L x +L 1=635+24+35=694m 式中：L 1—井口至钢丝绳与天轮接触点的斜长，一般取25～35m 。本设计取35 m （3）钢丝绳的选择： 钢丝绳的单重： ) 22cos 15.022(sin 6945 .615700 1.13 .3745)cos (1.12 +?-?= +-= ααδf ain L m Q P c B g k =1.63kg/m 根据钢丝绳每米单位重量选择钢丝绳为 24 ZBB 6×7+FC-1570 ZS GB 8918－2006 dk=22mm δb=1570MPa Qq=34714kg(1.134×300=340.2kN) Pk=1.98Kg/m （4）钢丝绳安全系数校验 ) cos (sin p Lc Q 2k g ααf Q m q +?+= 大 ) 22cos 15.022(sin 98.16943.374534714 +??+= =7.8＞6.5符合《煤矿安全规程》规定 （三）选择提升机 （1）卷筒直径：D N ≥60d=60×22=1320mm 选用单绳缠绕式提升机：JKB-2×1.5P ，滚筒直径：2.0m ，滚筒宽度：1.5m ，钢丝绳最大静拉力60kN （6122.4kg ），最大速度：4.0m/s ，最大钢丝绳直径24mm,旋转部分变位质量5.87t 。 （2）校验钢丝绳最大静拉力 Fmax=Qg+Lc ×Pk ×（sin α+f 2cos α） =3745.3+694×1.66×（sin22°+0.15cos22°） =4337.1kg ＜6122kg (3)校验卷筒宽度： )(730εππ+++=d Dp B D Lt Kc )0025.0024.0(024 .25.12 730683+??++= ππ =1.8层＜3层 副斜井绞车选型和能力计算 概况：副斜井提升设备担负矿井矸石提升，运送材料、设备，升降最大件等辅助提升任务。 1、副斜井井口标高+1084.00m，落底标高+940m（二水平+890 m），倾角23°，斜长368.5m（二水平497 m），井筒上下采用采用平车场，单钩串车提升，提升矸石时每次提升5辆一吨固定车箱式矿车，轨距600mm，每辆矿车自重610 kg，载荷1700kg；装备JK-3.5/31.5E 型单绳缠绕式单滚筒提升机一部，配套1台YBKK560-10型交流变频电动机，电动机710 kW，595r/min,10000V；钢丝绳直径42mm。采用TD型游动天轮，绳槽底圆直径3 m。最大提升速度3.46m/s。 2、副斜井井口车场采用平车场布置，在井口房内配备有操车设备。在井口房内，通过一副对称道岔将井筒内的一条线路变为上行、下行两条线路，上行线路上设置一台逆止器，下行线路上设置一台液压马达销齿推车机和2台液动阻车器。为防止在断绳或矿车跑车时造成事故，在斜井井口设阻车器、逆止器、在变坡点下方略大于1列车长度的地点设置能够防止未连挂的车辆继续往下跑车的挡车栏，井筒中每隔约80m设置1台ZDC30-2.2型防跑车装置，共4套。副斜井井口房面积为30m(长)×9 m（宽）×6.5m（高）。 3、支护 （1）副斜井轨道巷断面：斜巷段净宽4.5m，净高3.45m。 （2）永久支护 副斜井轨道巷采用采用混凝土砌碹支护，砌碹厚度400mm，基岩段采用锚喷支护，喷厚100mm。表土段掘进断面积20.04m2，基岩段 掘进断面积16.61m 2。 一、已知条件： 提升绞车参数： 产品型号：JK-3.5*1.5E 卷筒直径：3500mm 最大静张力：170KN 卷筒宽度：1500mm 钢丝绳最大直径：42mm 最大提升速度：3.6m/s 二、提升机校验 1、设计依据 副斜井井口标高 ＋1084.00m 副斜井井底标高 ＋890.00m 副斜井井筒垂高 194m 副斜井井筒倾角 23° 副斜井井筒斜长 497m 车场型式：地面、井底二水平为平车场。 工作制度：年工作日330天，地面三八工作制，井下四六工作制。 提升量：矸石79.5t/班，水泥、砂石20t/班，锚杆、金属网2t/班，炸药48kg/d ，其它4.5t/班。最大件液压支架重32.5t 。 采用单钩串车提升，提升矸石时每次提升5辆一吨固定车箱式矿车，轨距600mm ，每辆矿车自重610 kg ，载荷1700kg 。 提升液压支架时每次提升1辆平板车，轨距600mm ，平板车自重2000 kg ，载重32500kg 。 2、钢丝绳校验 （1）绳端荷重： 根据：1()(sin cos )Z K d Q n Q Q f g αα=++｛｝ 提升矸石： Qs=45477N 提升设备选型设计 一、主斜井提升设备 由于矿井采用平硐、暗斜井联合开拓，本次设计在+230m水平主斜井装备一套矿用双筒变频单绳缠绕式提升设备，担负+170m水平煤炭、矸石、设备、材料的提升任务。 1、设计依据 工作制度：330d/a，每天四班作业，三班提升，每天净提升时间16h； 提升标高：+170～+230m； 斜井长度：190m； 倾角：25°； 车场形式：上、下均为平车场。 提升量： 煤：90kt/a 矸石：22.5kt/a 材料：5次/班设备：4次/班 其它：3次/班最大件：5t 提升方式：双钩串车提升，下放空串车，提升重串车。 提升容器：煤和矸石运输采用MG1.1—6B型1.0t固定箱式矿车，材料运输采用MC1.5—6A型1.5t材料车，设备运输采用MP1.5—6A型1.5t平板车。 2、提升设备选型 （1）一次提升循环时间 T=（2 L+10）/ V m+4 V m+115 式中 T ——提升循环时间； V m——提升速度，m/s，取2.0m/s。 T=（2×190+10）/2.0+4×2.0+115＝3s 经计算，一次提升煤、矸、材料、设备及其它的时间为3s 。 （2）最大班提升时间 ① 小时提升量A x （t/h ） 16 3302.125.1???= A A x 式中 A ——矿井年提升量，112.5kt/a ； 1.25——提升不均衡系数； 1.2——提升能力富裕系数； 330——年工作日数； 16——日工作小时数。 h t A x /0.3216 330112500 2.125.1=???= ② 一次提升量 次/53600 3 0.323600t T A Q x =?=?= （3）一次提升矿车数 ①一次提升矿车数Z 1(辆)按下式计算： Vc Q Z ψγ= 1 式中 Ψ——装载系数，倾角为25°时，Ψ取0.85； γ——煤的散集密度取1.0t/m 3，矸石的散集密度取1.7t/m 3； Vc ——矿车容积，为1.1m 3； 煤：Z 1＝3.48/(0.85×1.0×1.1)=3.7(辆)，提升煤炭时一次提升7辆； 矸：Z 1＝3.48/(0.85×1.7×1.1)=2.2(辆)，提升矸石时一次提升6辆。 ②根据连接器强度计算矿车数 25kW绞车提升计算 已知：25kw绞车额定牵引力16KN，6分钢丝绳破断力199.5KN，单位重量为1.218 kg/m，巷道长度100m，最大坡度按13°计算。 (1)提升最大静拉力： Q j=n(G0+G1)(sinα+f1cosα)g+pL(sinα+f2cosα)g Q j－提升时最大静拉力；（kN） n－矿车数量，按2个矿车计算； G0－矿车自重；矿车自重为730kg； G1－矿车内载荷质量；每个矿车容积按1.1m3，物料容重按2000kg/m，1.1×2000=2200kg； α－巷道坡度，取16°； p－钢丝绳单位长度质量，取1.218kg/m； L－巷道长度，取100m； f1－矿车的运动阻力系数，取f1=0.02； f2－钢丝绳在运动中的阻力系数，取f2=0.2； g－重力加速度，取9.8m/s。 Q j=n(G0+G1)(sinα+f1cosα)g+pL(sinα+f2cosα)g =2×（730+2200）×（sin13°+0.02×cos13°）×9.8+1.218×100×（sin13°+0.2×cos13°）×9.8 =14037.6+501.1=14538.7N （2）根据最大静拉力进行绞车选型验算 F>Q j F－绞车额定牵引力，16kN； Q j－最大静拉力，计算得14.5kN； 16kN＞14.5kN，故F>Q j，绞车选型符合要求。 （3）钢丝绳的安全系数： M=P h/Q j M－安全系数≥6.5； P h－钢丝绳破断拉力总和，180kN； Q j－最大计算静拉力，14.5kN； M=P h/Q j=199.5/14.5=13.8＞6.5，符合要求。 因此，采用25KW绞车使用6分绳一次只可提升２个重罐。 JD—4型调度绞车执行标准：GB/T 15113-2005 使 用 说 明 书 徐州矿山设备制造有限公司 出版日期：2009年8月 目录 一、用途 (1) 二、型号编制说明 (1) 三、结构特点与工作原理 (1) （一）主要技术参数 （二）齿轮、滚动轴承规格一览表 四、安装调试 (3) 五、使用及操作 (3) 六、保养与维护 (5) 七、其他 (5) （一）电器配套件明细表 (二) 易损件明细表 （三）用户须知 八、附图 (7) 一、用途 JD-4型调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。 绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。 绞车对环境温度、湿度、及海拔高度的要求：温度-10℃—+40℃，湿度不得超过95%，海拔高度不得超过1000米。 对隔爆型绞车工作时周围空气中的煤尘、甲烷爆炸性气体的含量要求不得超过《煤矿安全规程》规定的安全含量。 警示：1、绞车严禁用于载人与提升。 2、绞车严禁同时刹双闸。 3、绞车所配电器必须要有在有效期内的安标证。 本绞车执行标准：GB/T15113－2005 《调度绞车》 二、型号编制说明 绞车的型号由产品名称代号、主要参数代号二部分组成。图示如下： J D —□□ 更新改进代号(A、B、C…) 外层上钢丝绳静张力，10KN 调度绞车 卷杨机类 三、结构特征及工作原理 （一）结构特征： 绞车由电动机、卷筒装置、刹车装置、底座、护罩等部件组成。（根据用户需要增加深度指示器装置）。绞车外形见附图1。 绞车采用一级差动轮系和一级定轴轮系进行传动，在行星传动中采用了浮动机构。左端支承在电机上，右端支承在支架上，深度指示器的齿轮与卷筒上的内齿轮相啮合，传动系统图见附图2。 丁家梁煤矿一煤运输顺槽绞车选型设计计算书 编制： 审核： 审批： 日期： 调度绞车选型设计 一、主要参数： 1、 使用地点相关参数： 使用地点：一煤运输顺槽 使用地点斜巷倾角（β） 分四段，第一段倾角按最大20°考虑，其余平均按10°考虑。 使用地点斜巷长度（L ） 900m ，分三段，第一段为250米，第二段为200米，第三段为200米，第四段为250米； 绞车绳端载荷（包括平板车自身重量和设备重量）（W ）11000 kg ； 二、钢丝绳的选取 1、钢丝绳重量的计算（第一段 长度L=250米，倾角按最大坡度20°） 由下列计算公式计算钢丝绳重量 126 W sin f cos )q (sin f cos )11000sin200.015cos 20)167010250(sin200.15cos 20)9.8 6.59450 b L g m ββσββρ +≥-+???+?=?-?+???o o o o （（ =1.47Kg/m 式中W ：绳端载荷（包括平板车自身重量和设备重量），kg g ：重力加速度，9.8m/s ; β：斜巷中产生最大拉力处的倾角，取20°; f1：平板在轨道上运行时的实测阻力系数，采用0.015； f2：钢丝绳在运行中的实测阻力系数，采用0.15； q ：钢丝绳单位长度的质量，Kg/m ； L ：使用地点斜巷长度，250m; b σ：钢丝绳的公称抗拉强度，取1670×106N/㎡； ρ：钢丝绳的密度，取9450Kg/m 3 m:钢丝绳的安全系数，取6.5； 计算得钢丝绳每米重量为1.47Kg/m, 查GB8919-2006 重要用途钢丝绳，选取钢丝绳参数如下： 钢丝绳直径（φ）：20mm ； 钢丝绳每米重量（q ）：1.47Kg/m ； 钢丝绳公称公称抗拉强度：1670MPa 钢丝绳最小破断拉力总和（Q ）：267KN 。 由此可得，第一段选用钢丝绳型号为6×19S+FC-20 2、第二、三、四段（长度按250米计算，倾角按平均10度计算） 由下列计算公式计算钢丝绳重量 126 W sin f cos )q (sin f cos )11000sin100.015cos10)167010250(sin100.15cos10)9.8 6.59450 b L g m ββσββρ +≥-+???+?=?-?+???o o o o （（ =1.22Kg/m 查GB8919-2006 重要用途钢丝绳，选取钢丝绳参数如下： 钢丝绳直径（φ）：18mm ； 钢丝绳每米重量（q ）：1.19Kg/m ； 钢丝绳公称公称抗拉强度：1670MPa 钢丝绳最小破断拉力总和（Q ）：217KN 。 电动绞车操作说明 1、电动绞车组成结构. 绞车由基座、齿轮箱、电机、排缆机械、电气控制箱、变频器箱、手持式控制器等组成。控制器（或手持式控制器）与电气控制箱用软线连接。 结构图 电动绞车参数： 外形尺寸： 重量： 最大负载：5吨 最大线速度： 线盘容量： 基座作为整个绞车的基础，用于将绞车固定安装在甲板上。 电机提供绞车动力，为船用电机，防护等级IP66。本绞车电机功率为37KW，最大负载为5吨。最大转速为每分钟975转。带刹车，可以正反转。 齿轮箱是绞车的减速传动机构，连接电机与转盘，减速比为71。为SEW品牌。 齿轮箱带动线盘转动，收放线缆。线盘内径1米，外径1.3米，可以储存直径20毫米的线缆700余米。 变频器安装在变频器箱内，为丹佛斯变频器，防护等级是IP66。变频器通过电源线与电机连接，通过控制线与电气控制箱连接。 电气控制元件及刹车电阻安装在电气控制箱内。控制箱前面板上有缆绳收放长度显示，放线时，长度累加；收线时，长度累减。 手持式控制器连接电气控制箱，通过人工操作按钮控制绞车的所有动作。有电源指示灯（亮：设备通电；灭：设备断电）；报警指示灯（亮：变频器故障；灭：变频器正常）；按下“放线”按钮，线盘放线旋转；按下“收线”按钮，线盘收线旋转；按下“停止”按钮，线盘停止旋转；还有“收放调速”旋钮用以调节收放线速度。 2、电动绞车吊装说明 电动绞车外形尺寸：外部宽2.44米*长6.06米*高2.6米。附设备俯视和侧视图。 电动绞车侧视图1 电动绞车俯视图2 电动绞车吊装图3 3 电动绞车操作流程 每次使用前应先检查电动绞车整体状况是否良好，各转动部件润滑是否正常，没有异常情况下可以闭合电动绞车总开关通电。 通电后检查手持式控制器电源指示灯（正常情况；指示灯亮）、报警指示灯（正常情况；指示灯灭），以及控制箱前面板线缆长度显示屏（正常情况：显示屏亮并显示数字）。 说明：如果这时绞车处于初始状态，即缆绳全部在线盘上，而显 示屏上的数字不为0，可以按下显示屏下方的“计米清零”按键，将 中核抚州金安铀业有限公司 721-15竖井提升机操作说明 正常运行时，司机应在绞车运行前进行下述操作： 1.检查6KV进线电压是否正常 2.检查380V进线电压是否正常 3.将司机台“应急/正常/简易”钥匙开关打至正常位置（中间位置） 4.合6RA70电子板电源（即合断路器F7，位于从左边数第三个柜内），否 则绝不允许进行下一步 5.将“高压分/合”开关与“快开分/合”开关依次打向合的位置一次，同 时确认【高压合】、【快开合】点亮（操作台显示盘左边为状态指示灯，右边为故障指示灯） 6.按一次复位按钮，同时观察故障指示灯【安全回路故障】灯是否点亮（灯 亮则无法开车）同时检查其余故障指示灯是否有闪烁（有故障的情况下应先排除故障，故障排除后按下复位按钮消除报警） 7.用“润滑站选择”开关选择要运行的润滑泵，然后将“润滑站油泵启/ 停”开关打向“起”的位置一次，同时观察状态指示灯【润滑油泵1运行】或【润滑油泵2运行】是否点亮，若点亮则进行下一步操作； 8.用“液压站选择”开关选择要运行的液压泵，“液压站油泵启/停”开关 打向“起”的位置一次，同时观察状态指示灯【液压油泵1运行】或【液压油泵2运行】是否点亮，若点亮则进行下一步操作； 9.将“磁场分/合”开关打向“合”的位置一次，约3秒后检查磁场电流是 否升至满磁状态（约19安培），若未升起则待排除故障后再进行下一步 10.将“主电机风机”开关打至右边，此时主电机风机启动 11.将操作台“允许运行”钥匙开关置于合的位置 12.观察状态指示灯闪烁情况，提升种类灯（包括【提物】、【提人】、【检修】）、 【允许开车】灯、开车方式灯（包括【手动运行】、【半自动运行】）、水平去向选择灯（包括【井口】、【二水平】、【三水平】、【四水平】、【五水平】、【井底】）、【开车】灯闪烁则为主控信号给出的提示信号 13.转动“提升种类选择”开关与井口主控信号给出的提升种类一致（1 为提物，2为提人，3为特运，4为检修），此时对应灯常亮 14.转动“速度选择”开关，选择绞车要运行的速度（提物时，速度1为 10m/s，速度2为8m/s；提人时，速度1为5.5m/s，速度2为3.5m/s； 590提升绞车选型计算一、基本资料： 1﹑590绞车年提升量（矸石、材料） A N=105×0.3＝31.5万吨/年,取32万吨/年 2﹑590轨下斜长L T=350m 3﹑590轨下倾角B=15° 4、坡底车场长度30米 5﹑上车场长度20米倾角＝8° 6、年工作日b r=350天 7﹑日工作小时t=20h 8﹑矿车采用MG1.1-6A型1t固定箱式矿车 矿车自身质量m z1=600㎏单个矿车长度L车=2m 矿车有郊容积V=1.1m3矸石密度p=1.7吨/m3 单个矿车载货量m1=1*1.7=1700kg 9、最大提升物（支架） G=G架＋G车=8000＋500=8500kg 10、提升方式：平车场单钩串车提升。 二﹑一次提升量和车组中矿车数的确定 1﹑计算提升斜长 L=L D1+L T+=350+30＝380m 式中：L D1---坡底平车场L D=30m L T---590轨下斜长L T＝350mm 2﹑初步确定速度图参数 (1)初步确定最大提升速度V m=2.5m/s (2)上、下车场速度V0=1.8m/s (3)上、下车场初加减速度a0=0.3m/s2 (4)斜巷中主加、减速度a1=0.5m/s2 (5)上平台车场长度L s=30m (6)摘挂钩时间: t s=60s (7)上下平台搬道岔及绞车换向时间t=10s 3、初步计算一次提升循环时间 (1) 矿车组在斜巷及下车场运行阶段 初加速运行阶段 时间t01=V0/a0=1.8/0.3=6s 行程L01= a0*t012/2=0.3×36/2 =5.4m 主加速运行阶段 时间t02=V m/a1=2.5/0.5＝5s 行程L02=V0*t02+a1t022/2=15.25m 主减速运行阶段 时间：t03=v m/a1＝2.5/0.5＝5s 行程：L03=a1t32/2＝6.25m 等速运行段 行程L04=380－5.4－15.25－6.25=353.1m 时间T04= L04/V m=353.1/2.5=141.24S JC40DB绞车使用说明书 川油广汉宏华公司 2003年10月 序言 本说明书供钻机绞车的安装、使用、维护和调整之用。 说明中所有的建议是对标准产品。对于按照用户特殊要求制造的产品、所列的建议则需相应地变化。 本说明书附有《推荐备件清单》供用户订购备件参考、如果用户所需备件超出清单的范围，请按本说明书附图选订、并注明图号、名称。 用户订购备件或查询有关事项，应指明绞车的型号和出厂编号。厂家为不断提高产品的性能和质量更改绞车的设计而不通知用户，望谅解。 目录 1.绞车概述——————————————————————3 1.1 JC40DB绞车特点———————————————— 3 1.2绞车的组成—————————————————————4 2.绞车技术规范————————————————————6 3.绞车提升能力————————————————————7 4.绞车的安装与固定——————————————————8 4.1绞车存放——————————————————————8 4.2绞车安装前的一般检查————————————————8 4.3绞车安装与固定—————————————————— 9 5.绞车的使用与维护————————————————— 9 5.1绞车的操作与控制————————————————— 9 5.2绞车的维护与检修—————————————————10 6.绞车的润滑————————————————————12 6.1润滑脂润滑————————————————————12 6.2润滑油润滑————————————————————13 7.液压盘刹————————————————————14 8.减速器——————————————————————14 9.轴承一览表————————————————————15 10.推荐备件清单————————————————————16附图 JC40DB绞车传动系统图————————————————— 17绞车选型计算
