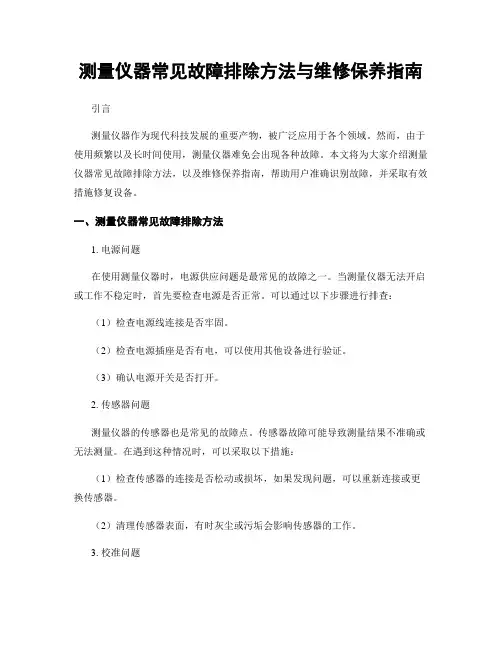

测量仪器常见故障排除方法与维修保养指南
测量仪器常见故障排除方法与维修保养指南引言测量仪器作为现代科技发展的重要产物，被广泛应用于各个领域。
然而，由于使用频繁以及长时间使用，测量仪器难免会出现各种故障。
本文将为大家介绍测量仪器常见故障排除方法，以及维修保养指南，帮助用户准确识别故障，并采取有效措施修复设备。
一、测量仪器常见故障排除方法1. 电源问题在使用测量仪器时，电源供应问题是最常见的故障之一。
当测量仪器无法开启或工作不稳定时，首先要检查电源是否正常。
可以通过以下步骤进行排查：（1）检查电源线连接是否牢固。
（2）检查电源插座是否有电，可以使用其他设备进行验证。
（3）确认电源开关是否打开。
2. 传感器问题测量仪器的传感器也是常见的故障点。
传感器故障可能导致测量结果不准确或无法测量。
在遇到这种情况时，可以采取以下措施：（1）检查传感器的连接是否松动或损坏，如果发现问题，可以重新连接或更换传感器。
（2）清理传感器表面，有时灰尘或污垢会影响传感器的工作。
3. 校准问题测量仪器的准确性和可靠性与校准密切相关。
当测量结果明显偏离实际值时，可能是由于校准不准确引起的。
在这种情况下，应进行以下操作：（1）检查仪器的校准日期，确保校准日期没有过期。
（2）重新进行校准操作，按照仪器说明书或标准操作流程进行。
4. 软件问题随着科技的发展，许多测量仪器配备了软件控制系统。
软件问题可能导致仪器无法启动或工作异常。
以下是排除软件问题的建议：（1）重新启动测量仪器和计算机。
（2）更新或重新安装测量仪器软件。
（3）检查仪器软件是否有错误提示，并寻找解决方案。
二、测量仪器维修保养指南除了常见的故障排除方法外，测量仪器的定期维修和保养也非常重要。
以下是一些维修保养指南，可帮助您保持测量仪器的性能和寿命。
1. 清洁仪器定期清洁测量仪器可以防止灰尘和污垢积累对仪器的影响。
使用干净的软布或棉签轻轻擦拭仪器表面和连接接口。
避免使用含有酒精或腐蚀性物质的清洁剂。
2. 定期校准定期校准仪器是确保准确性和可靠性的关键步骤。
ATU测试使用注意事项
1、ATU登陆网站和密码
ATU设备：http://221.176.65.12/index.jsp用户名：nanjing 密码：5rdxzse4
IPHONE5S：http://221.176.65.12:8089/index.jsp用户名：nanjing 密码：5rdxzse4
2、登陆后，ATU设备管理—江苏—南京，可以看到ATU设备运行状态，测试时打开ATU后
登陆到网页看看设备是否在线。
3、测试计划管理，选择ATU测试计划管理—江苏---南京—设备名，可以看到右侧该设备配置的所有测试计划。
具体配置方法点击添加，会弹出新的测试计划（具体方法等下次拉网时我来教大家自己配置）。
4、监控管理，主要用到LOG列表和flex监控两项，LOG列表可以查看已测试完成LOG的上传情况，测试完成后可以登录查找自己需要的LOG状态。
同时可以下载自己需要的LOG在ATU 1.1.0回放工具上分析。
FLEX点击后弹出如下窗口，选择自己的测试设备，会弹出详细的小窗口，从中可以看到设备运行状态和告警，已经测试状况，LOG情况等。
5、统计分析，选择多维度统计，点击添加
弹出如下对话窗口，根据实际情况填入统计项，得到统计结果，并可以点击右上角excel图标导出统计值。
6、IPHONE5S自动路测网与ATU类似，可下载LOG、统计测试结果、配置测试计划。
ATU和RcuTool操作文档
一、认识R C U1.整体介绍RCU是远程控制单元（Remote Control Unit）的缩写，是自动路测系统数据采集终端的典型代表，与服务器通过无线网络连接，主要用于车载DT测试，能适应高温、高湿度、多尘等恶劣环境。
RCU采用Linux操作系统，内部应用软件版本为test.tar.gz，位于/dos目录。
ATU(Automatic Test Unit)：中国移动采用的一种测试自动路测工具，测试网络包括GSM、WCDMA、CDMA2000、TD-SCDMA，测试设备可以同时4网同测，进行对比网络的覆盖率、接通率、话音质量、、MOS质量，以评估与竞争对手各个网络性能指标对比，并采取自动路测方式，数据直接上传服务器，减少人力资源，保证数据的真实性，现亦是CMCC内部考核的一个重要工具.2.RCU 2.0 硬件介绍每台RCU 2.0含有一个GPS模块、一个回传模块以及6个或8个测试模块。
RCU 2.0测试模块介绍:8个测试模块，通道2、3为移动GSM模块，通道4、5为联通WCDMA/GSM模块，通道6、7为电信CDMA模块，通道8、9为移动TD-SCDMA模块。
在WEB服务器上对应通道0为GPS模块，通道1为modem回传模块，通道2、3为移动GSM模块，通道4、5为联通WCDMA/GSM模块，通道6、7为电信CDMA/EVDO模块，通道8、9为移动TD-SCDMA/GSM模块。
外部接口包括RJ45网线接口、外部电源接口以及模块天线接口，值得注意的是，RCU 2.0输入电压为10-18V 直流电，可以利用小型轿车点烟器直接供电，另外测试2G数据或语音业务时RCU只需要连接标有CH的天线接口，AUX接口无需接天线。
但是测试3G数据业务时，电信EVDO模块必须接上双天线。
天线接口与模块的对应关系为CH2~CH9依次对应通道2~9，下图所示为短棒天线，RCU 1.4的长天线也同样适用。
3.RCU 2.0 业务测试性能介绍根据RCU硬件模块配置，目前支持的业务类型如下：2G模块：GSM语音，GPRS FTP下载/上传、Wap登录、Wap刷新、Wap下载WCDMA/GSM双模语音CDMA语音、FTP下载上传、Wap登录、Wap刷新、Wap下载3G模块：语音FTP下载/上传根据移动集团要求，2G设备语音业务三网同测，移动测试GSM语音，联通测试WCDMA/GSM双模语音，电信测试CDMA语音，一般2、3通道作为移动主被叫，4、5通道作为联通主被叫，6、7通道作为电信主被叫。
通信常见路测仪表与分析实战
常见路测仪表与分析实战通过本次分享应掌握以下内容一、常用路测仪表使用和小技巧二、LTE信号常见关键指标三、LTE优化两类重要问题四、线覆盖天馈优化实战技巧五、LTE主要参数优化手段一、常用路测仪表使用无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。
通过DT测试和CQT测试在现场模拟用户行为，结合专业测试工具进行分析，是获取无线网络性能、发现无线网络问题的主要方法。
常见路测仪表包括PC版软件：鼎利navigator/pioneer、惠杰朗CDS、诺优、中兴CXT、华为probe 单机便携式软件：鼎利walktour、华虎小蜘蛛Moonphone、中兴Tphone、华为便携路测终端PHU等手持式产品ATU自动路测软件：鼎利RCU，诺优测试快速上手:软件驱动下载-手机驱动下载-终端连接-配置测试计划-启动测试-停止测试-断开设备1.配置测试计划常见测试计划包括FTP、PBM、语音主叫、语音被叫、idle、PING、HTTP FTP：上传下载基于TCP协议，客户和服务器建立连接前要经过一个三次握手过程，有重传机制，连接相对稳定。
PBM：带宽抽样测试模式，基于UDP传输协议，固定间隔发送一次脉冲信号，需在服务器配置PBM程序；优点是节约流量，可同时测试上下行。
语音主叫：可配置通话时长，间隔时长，呼叫次数，VoLTE语音还可配置MOS算法、蓝牙连接等；语音被叫：配置后可自动接听电话。
IDLE：空闲态测试，即终端不做业务，测试空闲态重选问题Ping：一般用于测试时延，或连接态切换节约流量HTTP：用于测试网页浏览1.1 CDMA正常配置：呼叫时间180s，间隔15s，延迟15s长呼：呼叫时间9999s短呼：呼叫时间10s1.2 LTE正常配置：PBM1.3 VoLTE正常配置：呼叫时间180s，间隔15s，延迟30s长呼：呼叫时间9999s短呼：呼叫时间10s2.测试过程中2.1开始测试室外选择DT，室内选择CQT，开始测试，测试完成后选择结束测试。
自动化生产线故障排查方法
自动化生产线故障排查方法在现代制造业中，自动化生产线的高效运行对于企业的生产效率和产品质量至关重要。
然而，由于各种因素的影响，自动化生产线难免会出现故障。
及时、准确地排查和解决这些故障，是保障生产线正常运转的关键。
下面将详细介绍一些常见的自动化生产线故障排查方法。
一、观察法观察法是最直接也是最基础的故障排查方法。
当生产线出现故障时，首先要对整个生产流程进行仔细观察。
观察设备的运行状态，包括是否有异常的声音、振动、异味或冒烟等现象。
同时，留意设备的指示灯、仪表读数是否正常，以及各部件之间的连接是否松动、脱落。
例如，如果发现某个电机在运转时发出异常的噪音，可能是电机内部的轴承磨损或者齿轮啮合不良；如果设备的指示灯闪烁异常，可能是电路出现了故障。
二、测试法测试法是通过使用专业的测试工具和设备，对生产线的各项参数进行检测，以确定故障的位置和原因。
常见的测试工具包括万用表、示波器、压力计、温度计等。
比如，使用万用表可以测量电路中的电压、电流和电阻值，从而判断电路是否存在断路、短路或元件损坏等问题；示波器则可以用于观察电信号的波形，帮助分析电子设备的工作状态；压力计和温度计可分别用于检测液压系统和温度控制系统的工作参数是否正常。
三、替换法当怀疑某个部件出现故障时，可以采用替换法进行排查。
即用一个已知正常的部件替换可能有故障的部件，如果故障现象消失，则说明被替换的部件存在问题；反之，如果故障依然存在，则需要继续排查其他可能的故障点。
这种方法在排查电子元件、传感器等部件的故障时较为常用。
但需要注意的是，在进行替换操作时，要确保新部件与原部件的型号、规格和参数完全一致，以避免造成新的故障。
四、分析法分析法是根据生产线的工作原理和故障现象，进行逻辑推理和分析，逐步缩小故障范围，最终确定故障点。
这需要对生产线的工艺流程、控制逻辑和机械结构有深入的了解。
例如，如果整个生产线突然停止运行，首先要分析是电气系统故障、机械传动故障还是控制系统故障。
移动通信DT测试（路测、ATU）知识
移动通信DT测试（路测、ATU）知识DriveTest的功能:DriveTest的作⽤是通过实地测量的⽅法获取在现有基站条件下的⽆线覆盖和⽹络运⾏情况。
基站发出的载波信号在空中传播过程中，由于地形、建筑物及其它⼀些环境因素的影响，或者由于实际建设时基站选址上的不确切性及⽹络运⾏中基站周围环境发⽣了较⼤的变化的因素的影响，使得系统实际建成以后的覆盖情况发⽣了较⼤的变化。
因此，只有通过实地测量才能真正了解系统的实际覆盖状况测试全⽹覆盖情况载波⼲扰⽐(C/I)决定覆盖范围。
GSM系统属于噪声受限系统，除了考虑场强覆盖范围外，还必须考虑覆盖范围内的载⼲⽐C/I。
从传播⾓度考虑，场强覆盖范围容易满⾜，⽽载⼲⽐可能在某些区域达不到要求。
测试基站覆盖范围接⼊电平可决定⼩区的实际服务范围。
通常基站的服务范围⼩于场强覆盖范围。
在测试中可以话⾳的切换点或者BCCH为最强者的范围作为基站覆盖范围。
定位基站位置及天线⽅向基站在规划和实际施⼯后有时位置会有变动，可以在路测重新定位。
同时，通过观察⼩区的服务范围可以判断天线⽅向是否正确。
DriveTest⼯作常见测试功能：测试全⽹覆盖情况测试基站覆盖范围定位基站位置及天线⽅向⼲扰测试通信系统中的⼲扰将使误码率升⾼，从⽽使话⾳质量下降甚⾄掉话。
⼲扰常见的有同频⼲扰、邻频⼲扰、互调⼲扰等。
在GSM移动通信蜂窝系统中，关于同频道⼲扰保护⽐，规定载波⼲扰⽐C/I≥12dB，邻频⼲扰保护⽐则为载波⼲扰⽐C/I≥-9dB。
⽹络评估测试过程中，可以对拨打的电话按照5级评分：5 通话质量好，⽆⼲扰。
4 通话质量较好，偶尔需要重复，才能听清。
3 通话质量⼀般，经常需要重复。
2 通话质量差，需要⼤声重复，仍然很难听清楚。
1 通话质量极差，⽆法接受。
其它如辅助勘查⼯作、解决⽤户投诉等要求的路测⼯作DriveTest的设备要求DriveTest测试设备通常可分为便携式和车载式两种。
便携式测试设备⼀般适⽤于⼩型蜂窝⽹和区域⽹，携带⽅便，测试⼿段较简单。
中国移动自动路测管理平台操作使用手册
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载中国移动自动路测管理平台操作使用手册地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容中国移动自动路测管理平台操作使用手册中国移动通信集团设计院有限公司2020年9月29日文档属性文档变更文档送呈目录1系统登录 (5)1.1WEB登录 (5)2统计分析 (7)2.1人工统计 (7)2.1.1人工报表 (7)2.1.2人工报告 (9)2.1.3人工事件列表 (10)3LOG下载 (12)4回放系统 (13)4.1注册 (13)4.2软件设置 (13)4.2.1网络设置 (13)4.2.2其他设置 (14)4.3工作空间操作 (14)4.3.1打开工作空间 (15)4.3.2另存工作空间 (15)4.3.3保存工作空间 (15)4.3.4删除工作页 (15)4.3.5新建工作页 (15)4.3.6修改工作页名称 (16)4.4文件操作 (16)4.4.1导入文件 (16)4.4.2播放文件 (18)4.4.3关闭文件 (19)4.5窗口配置 (20)4.5.1自定义视图 (22)4.5.2参数设置 (23)4.5.3信令窗口配置 (24)4.6地图操作 (26)4.6.1图层控制 (28)4.6.2主题控制 (29)4.7退出系统 (33)1 系统登录1.1 WEB登录步骤1.打开IE浏览器，输入自动路测WEB访问IP地址，点击“”按钮，如下图所示：附图1. 中国移动自动路测管理平台登陆页面步骤2.输入“用户名、密码、验证码”信息，点击“”按钮，页面自动跳转到中国移动自动路测管理平台首页面，如下图所示附图2. 中国移动自动路测管理平台首页2 统计分析2.1 人工统计点击标签页，在左侧功能列表中点击‘统计分析管理->人工统计’，初始化页面显示，如下图所示附图3. 人工统计首页面2.1.1 人工报表2.1.1.1 查看人工报表统计结果步骤1.在页面，点击按钮，页面跳转到查看人工统计任务页面，如下图所示附图4. 查看详情页面步骤2.点击按钮，页面跳转到人工统计结果页面，如下图所示附图5. 人工统计结果初始化页面步骤3.点击人工统计结果页面的项，页面自动跳转到城市语音DT测试统计结果页面，如下图所示附图6. 城市语音DT测试统计结果页面2.1.2 人工报告2.1.2.1 查询人工报告统计任务在页面，输入查询条件，例如：任务创建人为huangwei，点击按钮，列表中将显示任务创建人为huangwei的人工报告统计任务，如下图所示附图7. 查询人工报告统计任务结果页面2.1.2.2 下载人工报告统计结果点击页面的按钮，可下载2G语音业务报告、2G数据业务报告、3G语音业务报告和3G数据业务报告，如下图所示附图8. 下载人工报告统计结果页面2.1.3 人工事件列表以2G语音事件为例2.1.3.1 查询人工事件统计任务在页面，输入查询条件，例如：ATU域为珠海鼎利，点击按钮，列表中将显示ATU域为珠海鼎利的人工事件统计任务，如下图所示附图9. 查询人工事件统计任务结果页面2.1.3.2 下载人工事件统计结果点击页面的按钮，可下载人工事件，如下图所示附图10. 下载人工事件统计结果页面3 LOG下载步骤1.点击标签页，在左侧树状栏中点击‘LOG列表’，页面自动跳转到LOG页面监控页面。
ATU测试方法更新版
鼎利ATU设备RCU硬件介绍：设备正面设备指示灯：指示灯：常亮表示该模块正常工作，红色表示故障（比如说没有连接天线），绿色速闪表示正在重启。
设备天线：设备有9个通道的，每个通道有2个天线端口，LTE测试时每个通道需要连接2个天线（主通道和辅通道AUX，如果只连接一根天线双流占比较低，速率较慢）。
比如通道3就需要连接CH3和Aux天线，具体见下图：SIM卡槽：目前设备只支持2,3通道测试LTE测试，另外需注意设备天线和SIM卡位置一一对应。
鼎利ATU设备平台介绍：自动路测网址：1）A TU设备线程数核查：用软件连上设备，本地连接配置：RUC连接软件：在CMD模式下输入以下命令telnet：name：rootadmin：insight修改FTP下载上传线程telnet到设备内部，用/dos/remount指令就dos分区置为可读写状态，然后用e3 /dos/config/rcu.ini进入文件编辑在[system]下，新增加一行threadcount3=5 ，3表示3通道，5表示5个线程。
若多个模块同时开启，每个模块添加一行。
如下所示,设置了2，3通道的线程：2通道1线程，3通道5线程[system]threadcount2=1threadcount3=5修改完成后，按住ctrl+k+q键退出编辑，并输入y保存。
注：如果rcu.ini文件中没有配置这些信息，默认为单线程下载。
如果设置了一个模块的线程数为5，则上传下载都是5线程。
备注：集团要求上传用1线程，下载用5线程，测试时需要注意。
另外一种方法：提取日志，找到rcu.ini这个文件，用记事本打开，按上述规则修改保存，然后用工具（winpcap）导入到/dos/config/目录下2）新建ATU计划的步骤：第一步：点击，再点击第二步：点击ATU设备，比如我们现在用的设备ID为第三步：新建测试计划配置：点击，会弹出以下对话框设置计划时间下发，测试开始时间和测试结束时间。
鼎利ATUFilePlayer软件入门操作详解
鼎利ATUFilePlayer软件入门操作详解鉴于新员工的不断加入，项目人员的不断变动，如何让他们尽快入手，分担压力成为了大家比较头疼的事情。
重复的讲解，但由于涉及知识面广，专业不对应等因素，各新员工接受到的知识以及理解所需的时间不同。
特此就自动路测相关分析软件简单操作进行汇总成为文档，以便新员工自己动手研究。
一：ATUFilePlayer操作说明ATUFilePlayer也叫“ATU后台分析软件”，其主要作用是对自动路测设备ATU路测采集的数据进行分析、出图等。
以下为ATUFilePlayer日常分析的简单操作。
（1）：安装ATUFilePlayer，其安装过程就是默认的下一步即可，略！（2）：左键双击打开ATUFilePlayer软件如下：点击左上角的“文件”里面的“导入文件”如下图：以下以2022年5月17日8:00-14:00测试高速为例：全选或者勾选，并点击下一步：全选或者选择部分，打开如下图：勾选“全选”，并“确定”，如下图：数据加载中，需要一些时间（注明：数据加载需要电脑连网！！）。
加载完成后，界面如下图：因为加载的是GSM的数据，所以加载进数据之后，对应的GSM根目录下就会多了几个“+”号，意味着里面存在数据。
上方的“文件”右侧也出现明显的Log。
与刚开始打开软件的界面存在明显区别。
（4）：软件已经登陆、LOG已经加载，接下来就是打开相应的分析窗口。
界面左下方有那个选项，“视图”、“文件”、“参数”。
视图选项就是导入数据之后打开需要的分析窗口（要加载数据后才能打开哦！），文件就是查看加载进来的哪些Log文件，参数就是在所有窗口都准备好之后通过分析相关参数来解决问题。
现在先来把所以窗口准备好！点开系统导航视图里面最上方的GSM前面的“+”号，或者双击GSM。
上图标出的几个窗口都是分析时必要的窗口：Map窗口，就是地图窗口，主要是显示测试轨迹。
Chart窗口，图表窗口，主要进行电平值和话音质量等相关指标对比分析。
路试检查自动变速器故障
机转 速 升 高很 多 ，则 表 明锁 止 离合 器 没有 接 合 ， 其 原 因通 常是锁 止控 制 系统有 故 障 。
六 、 查 发 动 机 制 动 作 用 检
击 明 显 ． 明 升 挡 时 间 过 迟 ； 果 在 行 驶 过 程 中发 说 如
动 机 转 速 过 高 ， 常高 于 ３ ０ ０转／ 钟 ， 加 速 时 经 ０ 分 在 达 到 ４ ０ ０ ５ ０ ０转／ 钟 甚 至 更 高 ，则 说 明 自动 ０ ～ ０ 分 变 速 器 的换 挡 执 行 元 件 （ 合 器 或 制 动 器 ） 滑 ， 离 打 应 作 相 应 的拆 检 和 修 理 。
倾 角 ， 轮将 拖 向大外 倾 角 的一 边 。造 成前 轮 外倾 车
时 。 前 轮侧 磨 损 严 重 ， 右 其痕 迹 也 是 从 内到 外横 过 胎 面 边 缘 的磨 损 ， 呈 羽毛 状 。 束过 大 时 ， 前 车 辆行驶 中转 向盘发 飘： 当 前 束 过 小 时 ， 货 车 或 大
边 部起 绒毛 状磨损 。 或
外肩 严 重磨损； 反之 则 内肩磨 损 。 相等 的外倾 将使 不 前 轴单边 拖 曳 ，这 是 因为过 多 的外倾 ｆ 论 其为 正 不 负）将 产 生 同一轮 胎 滚 动 半径 的差 异 ， 轮 胎 的 一 ， 使
侧 直径 变 得 较小 ， 一侧 变得 较 大 。 当外倾 角 为 正 另 时 ， 胎 外侧 直 径 变得 较 小 ， 一侧 变得 较 大 。 轮 另 以致 产生－ ９轮胎 滚 动 方 向相 同（ 同侧 ） 相反 （ 或 内侧 ） 滑 的 移 ， 剧轮 胎 外侧 的磨 耗 ， 成 直 径 较 小 一边 的 单 加 形 边 拖 曳。 同时 ， 个 倾 斜 的轮 胎 将滚 向它所 倾 斜 的 一
道路平整度仪常见故障 平整度仪常见问题解决方法
道路平整度仪常见故障平整度仪常见问题解决方法道路平整度仪常见故障：◆测试结果明显偏差大，检查测量轮弹簧是否松脱，行走轮，机架是否显现松动。
位移传感器需要校准，或者电池电量不足。
◆主掌控器上的曲线实现无变化，数据偏差大。
位移传感器插头松动。
e.主掌控器死机。
外界突发干扰造成，重新开机即可。
◆打印机无法打印。
打开主掌控器面板，检查打印机数据排线和电源线是否松脱。
◆通讯不牢靠。
通讯距离是否太远，主掌控器和无线数据采集器是否在视距范围内，通讯天线是否损坏，折断。
道路平整度仪操作使用：◆汽车停在测量起点前约300～500M处，打开数据处理器的电源，打印机打出“VBI”等字头，在数码管上显示“P”字样，表示仪器已准备好。
◆在键盘上输入测试年、月、日，然后按“D”键，打印机打出测试日期。
◆在键盘上输入测试路段编码后按“C”键，路段编码即被打出，如“C0102”。
◆在键盘上输入测试起点公里桩号及百米桩号，然后按“A”键，起点桩号即被打出，如“A：0048+100KM”。
注：“F”键为改错键，当输入数据出错时，按“F”键后重新输入正确的数字。
◆发动汽车向被测路段驶去，渐渐加速，保证在到达测试起点前稳定在选定的测试速度范围内，但必需与标定时的速度相同，然后掌控测试速度的误差不超过3KM/H。
除特别要求外，标准的测试速度为32KM/H。
◆到达测试起点时，按下开始测量键“B”，仪器即开始自动累积被测路面的单向颠簸值。
◆当到达预定测试路段尽头时，按所选的测试路段计算区间长度相对应的数字键（例如数字键“1”代表长度为100M，“2”为200M，“5”为500M，“0”为1000M等），将测试路段的颠簸累积值换算成以公里计的颠簸累积值打印出来，单位为“CM/KM”。
◆连续测试。
以每段长度100M为例，到达*段尽头后按“1”键，车辆连续稳速前进，到达第二段尽头时，按数字键“1”，依此类推。
在测试中被测路段长度可以变化，仪器除能把不足1KM的路段长度测试结果换算成以公里计的测试结果VBI外，还可把测过的路段长度自动累加后连同测试结果一起打印出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCU外观1.0：
灯的运行状态：
●Control unit灯闪烁表示系统已经开始运行，开机系统开始初始化启动时就开始闪
烁
●Modem灯闪烁表示Modem已经开始上传数据，包括连接服务器的过程，同步服务器
时间，如果不亮或不闪就表明没有传数据，与服务器断开连接或挂死了
●Modules蓝灯长亮表示测试模块正在进行执行测试任务，刚开机、测试模块初始化
的这些过程这个灯是不亮的
●SYS.Power红灯长亮表示系统电源正常（主板正常）
●EXT.Power绿灯亮表示有外接电源供电，不亮表示外接电源断开或没有接上
●BAT.Low蓝灯表示内置的UPS电源状态，如果亮起来了就说明内置电池电量低RCU常见故障：
●RCU开机后control unit灯一直不亮
--Rcu硬件故障
●RCU 电源灯亮，Modem灯不亮
-- modem卡没有插好，或者modem卡是否欠费，也可能当地GPRS网络不好。
●Modem灯长亮，Modules灯不亮
-- Modem灯长亮表明modem已经拨号上网了，只是不能联上服务器。
●Modem灯闪烁，Modules灯不亮
--RCU已经连上服务器，由于网速慢等原因。
●测试的过程中，Modem长亮不闪(或Modem灯不亮), Control unit灯正常
闪，ModuleS长亮
--可能网络不好modem暂时不上传，但是模块还在做测试，此时不必重启rcu，可用手机查看当地信号是否很差，待信号变好后RCU会自动再次连上服务器。
如果信号很好，有可能这个地方的站没有开通数据网
左边5个灯常亮
--系统损坏，多数情况是CF卡坏了
RCU Ver2.0
LED 面板示意图
[CH1~CH8]：测试模块工作状态指示灯(红绿双色)
[SYS]：系统状态指示灯
[Error]：系统错误指示灯。
[Modem]：Modem 工作状态指示灯(红绿双色)
[HDD]：CF 卡读写状态指示灯
[Main]：系统电源指示灯
[EXT]：外部电源状态指示灯
[Low]：内置电池低电压指示灯
[CHG]：内置电池充电指示灯。
