微波段电子自旋共振实验报告
微波段电子自旋共振实验
微波段电子自旋共振实验微波段电子自旋共振实验是一种用于研究物质结构和性质的非常成熟的技术，在化学、生物、材料科学等领域都有广泛应用。
其原理是利用微波入射激发样品内部电子的自旋，然后通过测量样品吸收或散射微波的信号，可以获得有关样品组成、结构和性质的信息。
本文将结合实际案例，介绍微波电子自旋共振实验的基本原理、实验流程和结果分析。
一、实验原理微波段电子自旋共振实验的基本原理是：受到强磁场激发的电子会产生自旋共振，即自旋能级间的跃迁。
当在该系统中施加一定频率的微波信号时，电子上下能级之间的跃迁就会发生改变，从而产生吸收或散射微波的信号。
因此，只要控制磁场强度和微波频率，就可以获得样品的电子自旋共振信号，并利用该信号分析样品内部的结构、组分、成分等。
二、实验流程1. 实验样品的制备实验样品的制备是微波电子自旋共振实验的重要组成部分。
通常，样品的质量、纯度、形状、尺寸和含水量等因素都会影响实验结果。
因此，在样品制备的过程中，需要仔细控制实验参数，尽可能排除干扰因素。
2. 磁场和微波信号控制为了产生自旋共振信号，需要优化磁场和微波信号的参数。
具体来说，需要根据样品的特性和实验要求，控制磁场强度、方向和微波频率等参数，从而使得自旋共振的跃迁能够发生。
3. 信号接收与分析通过调节微波信号的频率和强度，可以探测样品内部的电子自旋共振信号。
实验中，通常使用一套专门的信号接收和分析系统，包括高灵敏度的微波探测器、相位差锁定放大器、数据采集器等设备，从而获得高精度的自旋共振信号。
三、实验结果分析在微波电子自旋共振实验中，由于样品内部电子的自旋共振能够反映其结构和性质，因此，该技术在绝大多数领域都有广泛应用，如化学、生物、材料科学等。
下面以单个丙烯酸甲酯单元为例，阐述微波电子自旋共振实验的应用：在实验中，我们使用樟脑作为标准物质，探测单个丙烯酸甲酯单元的自旋共振信号。
结果发现，当微波信号在249GHz处施加时，样品中出现两个自旋共振峰，分别对应电子自旋顺/反平行的两个状态。
电子自旋共振实验

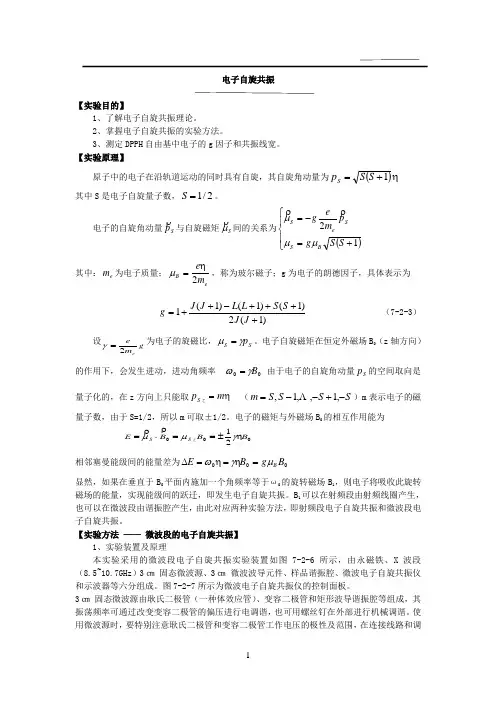

电子自旋共振【实验目的】1、了解电子自旋共振理论。
2、掌握电子自旋共振的实验方法。
3、测定DPPH 自由基中电子的g 因子和共振线宽。
【实验原理】原子中的电子在沿轨道运动的同时具有自旋，其自旋角动量为() 1+=S S p S其中S 是电子自旋量子数，2/1=S 。
电子的自旋角动量S p 与自旋磁矩S μ 间的关系为()⎪⎩⎪⎨⎧+=-=12S S g p m e g B SSe Sμμμ其中：e m 为电子质量；eB m e 2=μ，称为玻尔磁子；g 为电子的朗德因子，具体表示为 )1(2)1()1()1(1++++-++=J J S S L L J J g （7-2-3）设g m ee2=γ为电子的旋磁比，S Sp γμ=。
电子自旋磁矩在恒定外磁场B 0（z 轴方向）的作用下，会发生进动，进动角频率 00B γω= 由于电子的自旋角动量S p 的空间取向是量子化的，在z 方向上只能取 m p z S = （S S S S m -+--=,1,,1, ）m 表示电子的磁量子数，由于S=1/2，所以m 可取±1/2。
电子的磁矩与外磁场B 0的相互作用能为00021B B B E z S S γμμ±==⋅=相邻塞曼能级间的能量差为000B g B E B μγω===∆显然，如果在垂直于B 0平面内施加一个角频率等于ω0的旋转磁场B 1，则电子将吸收此旋转磁场的能量，实现能级间的跃迁，即发生电子自旋共振。
B 1可以在射频段由射频线圈产生，也可以在微波段由谐振腔产生，由此对应两种实验方法，即射频段电子自旋共振和微波段电子自旋共振。
【实验方法 —— 微波段的电子自旋共振】1、实验装置及原理本实验采用的微波段电子自旋共振实验装置如图7-2-6所示，由永磁铁、X 波段（8.5~10.7GHz ）3㎝ 固态微波源、3㎝ 微波波导元件、样品谐振腔、微波电子自旋共振仪和示波器等六分组成。
微波段电子自旋共振峰型分析

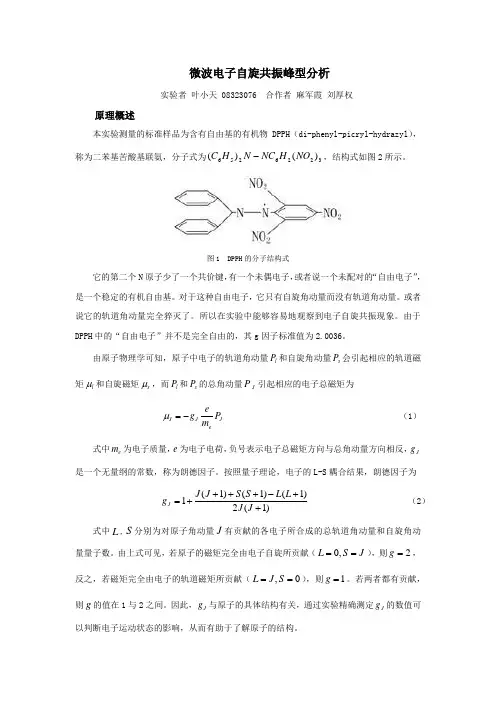

微波电子自旋共振峰型分析实验者 叶小天 08323076 合作者 麻军霞 刘厚权原理概述本实验测量的标准样品为含有自由基的有机物DPPH （di-phenyl-picryl-hydrazyl ），称为二苯基苦酸基联氨，分子式为3226256)()(NO H NC N H C -，结构式如图2所示。
图1 DPPH 的分子结构式它的第二个N 原子少了一个共价键，有一个未偶电子，或者说一个未配对的“自由电子”，是一个稳定的有机自由基。
对于这种自由电子，它只有自旋角动量而没有轨道角动量。
或者说它的轨道角动量完全猝灭了。
所以在实验中能够容易地观察到电子自旋共振现象。
由于DPPH 中的“自由电子”并不是完全自由的，其g 因子标准值为2.0036。
由原子物理学可知，原子中电子的轨道角动量l P 和自旋角动量s P 会引起相应的轨道磁矩l μ和自旋磁矩s μ，而l P 和s P 的总角动量J P 引起相应的电子总磁矩为J JJ ee g P m μ=- （1）式中e m 为电子质量，e 为电子电荷，负号表示电子总磁矩方向与总角动量方向相反，Jg 是一个无量纲的常数，称为朗德因子。
按照量子理论，电子的L-S 耦合结果，朗德因子为(1)(1)(1)12(1)J J J S S L L g J J +++-+=++ （2）式中L ,S 分别为对原子角动量J 有贡献的各电子所合成的总轨道角动量和自旋角动量量子数。
由上式可见，若原子的磁矩完全由电子自旋所贡献（J S L ==,0），则2=g ，反之，若磁矩完全由电子的轨道磁矩所贡献（0,==S J L ），则1=g 。
若两者都有贡献，则g 的值在1与2之间。
因此，J g 与原子的具体结构有关，通过实验精确测定J g 的数值可以判断电子运动状态的影响，从而有助于了解原子的结构。
通常原子磁矩的单位用波尔磁子B μ表示，这样原子中的电子的磁矩可以写成BJ JJ J g P P μμγ=-=（3）式中γ称为旋磁比BJg μγ=-（4）由量子力学可知，在外磁场中角动量J P 和磁矩J μ在空间的取向是量子化的。
微波段电子自旋共振 实验报告
微波段电子自旋共振引言电子自旋共振(Electron Spin Resonance，简称ESR)也称电子顺磁共振(Electron Paramagnetic Resonance)，是1944年由扎伏伊斯基首先观测到的，它是磁共振波谱学的一个分支。
在探索物质中未耦合电子以及它们与周围原子相互作用方面，顺磁共振具有很高的灵敏度和分辨率，并且具有在测量过程中不破坏样品结构的优点。
目前它在化学，物理，生物和医学等领域都获得了广泛的应用。
实验目的1.本实验的目的是在了解电子自旋共振原理的基础上，学习用微波频段检测电子自旋共振信号的方法。
2.通过有机自由基DPPH的g值和EPR谱线共振线宽并测出DPPH的共振频率，算出共振磁场，与特斯拉计测量的磁场对比。
3.了解、掌握微波仪器和器件的应用。
4.学习利用锁相放大器进行小信号测量的方法。
实验原理电子自旋共振研究的对象是有未偶电子（即未成对电子）的物质，如具有奇数个电子的原子和分子，内电子壳层未被填满的原子和离子，受辐射或化学反应生成的自由基以及固体缺陷中的色心和半导体、金属等。
通过对物质的自旋共振谱的研究，可以了解有关原子，分子及离子中未偶电子的状态及周围环境方面的信息，从而获得有关物质结构的知识。
例如对固体色心的自旋共振的研究，从谱线的形状、线宽及g银子，可以估算出缺陷的密度，了解缺陷的种类，缺陷上电子与电子的相互作用，电子与晶格的相互作用的性质等。
电子自旋共振可以研究电子磁矩与外磁场的相互作用，通常发生在波谱中的微波波段，而核磁共振（NMR）一般发生在射频范围。
在外磁场的作用下的能级发生分裂，通常认为是塞曼效应所引起的。
因此可以说ESR是研究电子塞曼能级间的直接跃迁，而NMR则是研究原子和塞曼能级间的跃迁。
也就是说，ESR和NMR是分别研究电子自旋磁矩和核磁矩在外磁场中磁化动力学行为。
1.电子自旋磁偶极矩电子自旋磁偶极矩和自旋磁矩m的关系是其自旋磁偶极矩与角动量之比称为旋磁比其表达式为因此，电子自旋磁偶极矩沿磁场H方向的分量应该写为式中为电子自旋角动量的z分量量子数,为玻尔磁子。
电子自旋 实验报告
电子自旋实验报告《电子自旋实验报告》引言电子自旋是指电子围绕自身轴旋转的运动状态。
自旋是电子的一个重要特性，它对于理解原子和分子的性质以及在材料科学和纳米技术领域的应用具有重要意义。
本实验旨在通过测量电子自旋的性质，探索其在物质科学中的应用。
实验方法本实验使用了电子自旋共振（ESR）技术来测量电子自旋。
首先，我们使用微波辐射来激发样品中的电子自旋。
然后，通过测量样品吸收微波的能量来确定电子自旋的性质。
实验中使用了标准的ESR仪器和样品，以确保测量结果的准确性和可重复性。
实验结果通过实验测量，我们得到了样品中电子自旋的共振频率和共振场强度。
这些数据表明了样品中电子自旋的性质，包括自旋量子数和自旋-轨道耦合等参数。
我们还通过改变样品的温度和外加磁场来研究电子自旋的温度和场强依赖性。
实验讨论通过对实验结果的分析，我们可以得出结论：电子自旋是一种重要的量子特性，它对于材料的磁性、导电性和光学性质具有重要影响。
此外，电子自旋还可以用于量子计算和量子通信等领域的应用。
通过进一步研究电子自旋的性质，我们可以更好地理解和利用这一重要的量子特性。
结论本实验通过测量电子自旋的性质，探索了其在物质科学中的应用。
通过对实验结果的分析，我们得出了电子自旋对材料性质和量子技术的重要影响。
未来，我们将继续深入研究电子自旋的性质，以更好地理解和利用这一重要的量子特性。
总结本实验为我们提供了深入了解电子自旋的机会，通过测量和分析，我们对电子自旋的性质有了更深入的理解。
电子自旋的研究将为材料科学和量子技术的发展带来重要的启示，我们期待着在这一领域取得更多的突破和进展。
电子自旋共振实验报告pdf
电子自旋共振实验报告.pdf 电子自旋共振（Electron SpinResonance，ESR）是一种常用于研究物质中未成对电子的磁共振技术。
下面是电子自旋共振实验报告：一、实验目的1.了解电子自旋共振的基本原理；2.掌握电子自旋共振实验操作流程；3.分析实验数据，得出结论。
二、实验原理电子自旋共振是研究未成对电子在磁场中的磁矩和磁性行为的磁共振技术。
当未成对电子在外加磁场中产生磁矩时，会引起电子能级的分裂，分裂的能级之间发生跃迁。
当外加电磁辐射满足共振条件时，即其频率与能级分裂相等，电子发生能级跃迁并吸收辐射能量，产生电子自旋共振信号。
三、实验步骤1.准备实验器材和样品；2.将样品放入ESR管中，密封；3.将ESR管放入微波谐振腔中；4.开启磁场调节器，逐渐增大磁场强度；5.通过微波源产生微波信号，并调节其频率；6.观察ESR信号的变化，记录共振信号；7.改变磁场强度和微波频率，重复步骤4-6；8.数据分析及处理。
四、实验结果1.实验数据记录序磁场强度(mT)微波频率(GHz)ESR信号强度(dB)号10.109.48-30.220.209.48-22.530.309.48-17.440.109.58-28.650.209.58-21.860.309.58-16.72.ESR信号强度与磁场强度和微波频率的关系图【请在此处插入ESR信号强度与磁场强度和微波频率的关系图】通过观察实验数据，可以发现ESR信号强度与磁场强度和微波频率均存在一定的关系。
一般来说，磁场强度越大，ESR信号强度越强；而当微波频率接近或等于某一定值时，ESR信号强度达到最大值。
这个值即为共振频率。
五、数据分析与结论通过对实验数据的分析，可以得出以下结论：1.ESR信号强度与磁场强度成正比关系，说明电子自旋在磁场中的行为受到磁场强度的影响；2.当微波频率等于或接近某一定值时，ESR信号强度达到最大值，说明该微波频率与样品中未成对电子的磁矩产生共振。
电子自旋共振实验报告
电子自旋共振实验报告电子自旋共振（ESR）是一种用来研究物质中未成对电子的技术。
通过应用微波辐射，可以观察到电子在外加磁场下的共振吸收现象。
本实验旨在通过对苯基自由基的ESR谱测定，探究其电子自旋共振的基本原理和实验方法。
实验仪器与设备。
本次实验所用的仪器设备包括X波段微波频率计、磁场调节器、样品转台、示波器等。
其中，X波段微波频率计用于测定微波的频率，磁场调节器用于调节外加磁场的大小，样品转台用于调整样品的方向，示波器用于观察共振信号。
实验步骤。
1. 将苯基自由基溶解在溶剂中，得到样品液。
2. 将样品液倒入ESR玻璃管中，通过真空抽取将氧气和杂质排除。
3. 将ESR玻璃管放置在样品转台上，调整磁场方向。
4. 通过微波频率计测定微波的频率，并调节磁场大小，使得共振信号出现在示波器上。
5. 记录微波频率和磁场大小，绘制电子自旋共振谱图。
实验结果与分析。
通过实验测得苯基自由基的电子自旋共振谱图如下：（插入电子自旋共振谱图）。
从图中可以看出，在一定的磁场下，苯基自由基吸收微波的频率呈现出共振现象。
通过对谱线的测定和分析，可以得到苯基自由基的g因子和超精细耦合常数，从而进一步了解其电子结构和分子结构。
结论与讨论。
本实验通过电子自旋共振技朋，成功测定了苯基自由基的ESR谱图，并得到了相关的参数。
通过对实验结果的分析，可以进一步探究苯基自由基的电子结构和分子结构。
同时，本实验还验证了电子自旋共振技术在研究未成对电子体系中的重要应用价值。
总结。
电子自旋共振是一种重要的实验技术，可以用来研究物质中未成对电子的性质。
本次实验通过对苯基自由基的ESR谱测定，展示了电子自旋共振技术的基本原理和实验方法。
通过对实验结果的分析，可以进一步了解样品的电子结构和分子结构，为相关领域的研究提供重要参考。
参考文献：1. Harris, D.C. (2010). Quantitative Chemical Analysis (8th ed.). New York: W.H. Freeman and Company.2. Weil, J.A., & Bolton, J.R. (2007). Electron Paramagnetic Resonance: Elementary Theory and Practical Applications (2nd ed.). New York: Wiley-Interscience.以上为本次电子自旋共振实验的报告内容，希望能对相关研究工作提供一定的参考价值。
电子自旋共振实验报告
g
B
B0 或者 f g
B
h
B0
对于样品 DPPH 来说，朗德因子参考值为 g =2.0036，将 B 、 h 和 g 值带入上 式可得（这里取 B =5.78838263(52)×10-11 MeV/T， h =4.1356692×10-21 MeV·s）
f 2.8043B0
E g B B0 0 。
若在垂直于恒定外磁场 B0 方向上加一交变电磁场，其频率满足 E 。当
0 时，电子在相邻能级间就有跃迁。这种在交变磁场作用下，电子自旋磁矩
与外磁场相互作用所产生的能级间的共振吸收（和辐射）现象，称为电子自旋共 振（ESR）。式 E 即为共振条件，可以写成
式中 L 、S 分别为对原子角动量 J 有贡献的各电子所合成的总轨道角动量和自旋 角动量量子数。 由上式可见， 若原子的磁矩完全由电子自旋所贡献( L 0, S J )， 则 g 2 。反之，若磁矩完全由电子的轨道磁矩所贡献( L J , S 0 )，则 g 1 。 若两者都有贡献，则 g 的值在 1 与 2 之间。因此， g 与原子的具体结构有关，通
y 方向是均匀的。磁场矢量在波导宽壁的平面内（只有 H x 、 H z ），TE10 的含义
是 TE 表示电场只有横向分量。1 表示场沿宽边方向有一个最大值，0 表示场沿 窄边方向没有变化（例如 TEmn，表示场沿宽边和窄边分别有 m 和 n 个最大值）。 实际使用时，波导不是无限长的，它的终端一般接有负载，当入射电磁波没 有被负载全部吸收时，波导中就存在反射波而形成驻波，为此引入反射系数 和 驻波比 来描述这种状态。
在此 B0 的单位为高斯（1Gs=10-4 T）， f 的单位为兆赫兹（MHz），如果实验时
电子自旋实验报告
电子自旋共振学号：09XXXXX 姓名：xxx 班别：xxx合作人：xxx 实验日期：xxx 自我评价：优一、实验目的1、了解电子自旋共振理论。
2、掌握电子自旋共振的实验方法。
3、测定 DPPH 自由基中电子的 g 因子和共振线宽。
二、实验原理原子的磁性来源于原子磁矩，由于原子核的磁矩很小，可以略去不计，所以原子的总磁矩由原子中各电子的轨道磁矩和自旋磁矩所决定。
在本单元的基础知识中已经谈到，原子的总磁矩μJ与P J总角动量之间满足如下关系：式中μB为玻尔磁子，h为约化普朗克常量，由上式得知，回磁比（1）按照量子理论，电子的L-S耦合结果，朗德因子（2）由此可见，若原子的磁矩完全由电子自旋磁矩贡献（L=0，J=S），则g=2。
反之，若磁矩完全由电子的轨道磁矩所贡献（S=0，J=L），则g=1。
若自旋和轨道磁矩两者都有贡献，则g的值介乎1与2之间。
因此，精确测定g的数值便可判断电子运动的影响，从而有助于了解原子的结构。
将原子磁矩不为零的顺磁物质置于外磁场B0中，则原子磁矩与外磁场相互作用能由式（9.0.10）决定，那么，相邻磁能级之间的能量差△E=γhB0（3）如果垂直于外磁场B0的方向上施加一幅值很小的交变磁场2 B1cosωt，当交变磁场的角频率ω满足共振条件hω=△E=γhB0（4）时，则原子在相邻磁能级之间发生共振跃迁。
这种现象称为电子自旋共振，又叫顺磁共振。
在顺磁物质中，由于电子受到原子外部电荷的作用，使电子轨道平面发生旋进，电子的轨道角动量量子数L的平均值为0，当作一级近似时，可以认为电子轨道角动量近似为零，因此顺磁物质中的磁矩主要是电子自旋磁矩的贡献。
由(1)和(4)两式可解出g因子：g=hf0/μB B0（式中f0为共振频率，h为普朗克常数）本实验的样品为DPPH(Di-Phehcryl Picryl式为（C6H5）2N-NC6H2·（NO2）2，如图9.3.1所示。
它的第二个氮原子上存在一个未成对的电子，构成有机自由基，实验观测的就是这灰电子的磁共振现象。
实验报告7-2电子自旋共振
实验7-2 微波电子自旋共振谭晓宇·1010177·物理学·光学一、实验背景电子微波共振也称电子顺磁共振（EPR ，Electron Paramagnetic Resonance ），其工作机理与核磁共振是相同的。
当原子、分子或离子中所有电子的自旋磁矩与轨道磁矩的总和不为零时，外界磁场便会引起它发生能级分裂。
基于这种能级分裂，我们便可以观察到顺磁共振的现象。
能产生顺磁共振的物质大致有这样几类：过渡族元素的离子、金属中的导电电子、半导体中的杂志原子、自由基。
通过对这些物质EPR 谱的观测，可以获得他们的g 因子，线宽，弛豫时间，超精细结构参数等，可以了解有关原子、分子及离子中未偶电子的状态，从而获得有关物质的微观结构。
现EPR 谱已广泛应用于物理、化学、医学、生物、考古、石油、地质等领域。
EPR 谱仪具有很高的灵敏度和分辨率，可提供物质结构的丰富信息，是一项先进的无损伤探测技术。
二、实验原理原子中，电子的磁矩为： B j j j g P P μμγ=-=式中，B μ为玻尔磁子，γ为旋磁比：Bg μγ=-当自旋粒子处于磁场中时，空间量子化。
取外磁场方向为Z 轴方向，则电子的磁矩在外磁场方向的投影为：Z m μγ=，m= j , j-1 , ……, -j+1, -j设外磁场的强度为B ，则电子在磁场中具有的磁能为：j Z B E B B mg B μμμ=-⋅==-每个m 都对应了一个能级，相邻能级之间的能量差为：B E g B h μν∆==式中，v 为垂直于B 的交变磁场B1的频率。
在B1的作用下，当v=v0, B=B0 时，电子将会在相邻能级之间发生偶极跃迁，即发生电子自旋共振，其条件可以表示为：00B v g B μ= 如果能够测得v ₒ和B ₒ，便能据此求出该种物质中电子的朗德因子g.三、实验内容及步骤我们使用的实验装置如下图所示：1、在系统开启之前，将可变衰减器旋钮顺时针旋至最大（以防系统开启时受到功率过高的微波影响，损耗仪器），再开启系统的电源，使其预热20分钟左右（使系统内的各个器件达到微波工作状态，从而更灵敏）。
电子自旋共振实验报告
电子自旋共振实验报告电子自旋共振（ESR）是一种通过电子自旋与外加磁场相互作用而产生的共振现象。
本实验旨在通过实验方法验证电子自旋共振现象，并测定其相关参数。
实验仪器与原理。
本实验采用的是X波段电子自旋共振仪，其原理是利用微波磁场与电子自旋的相互作用，使电子自旋能级发生跃迁，从而产生共振信号。
实验仪器主要由微波源、磁场控制系统、探测器和数据采集系统组成。
实验步骤。
1. 调节磁场，首先，通过磁场控制系统调节磁场强度，使其符合实验要求。
2. 调节微波频率，接下来，调节微波源的频率，使其与电子自旋的共振频率相匹配。
3. 探测共振信号，将样品放置在探测器中，观察并记录共振信号的强度和频率。
4. 数据采集，利用数据采集系统对共振信号进行采集和处理，得到相关参数。
实验结果。
通过实验测得样品的电子自旋共振信号，得到了共振频率和共振线宽等参数。
通过进一步处理数据，得到了样品的g因子和电子自旋弛豫时间等参数。
实验分析。
根据实验结果，我们可以得出样品的电子自旋共振特征参数，进而对样品的结构和性质进行分析。
通过对比不同样品的实验结果，可以进一步研究样品的特性和应用。
实验结论。
本实验成功验证了电子自旋共振现象，并得到了样品的相关参数。
这些参数对于研究样品的结构和性质具有重要意义，也为样品的应用提供了重要参考。
总结。
通过本次实验，我们深入了解了电子自旋共振的原理和实验方法，掌握了相应的实验技能。
同时，实验结果也为我们提供了宝贵的数据和信息，为后续的研究工作奠定了基础。
在今后的研究中，我们将进一步深入探讨电子自旋共振的机理和应用，不断完善实验方法，提高实验技术水平，为科学研究和技术应用做出更大的贡献。
以上就是本次电子自旋共振实验的报告内容，谢谢阅读！。
9.2 微波段电子自旋共振
实验9.2 微波段电子自旋共振一、引言电子自旋共振（Electron Spin Resonance，简称ESR）也称电子顺磁共振（Electron Para-magnetic Resonance，简称EPR），是1944年由扎伏伊斯基首先观测到的，它是磁共振波谱学的一个分支。
在探索物质中未耦合电子以及它们与周围原子相互作用方面，顺磁共振具有很高的灵敏度和分辨率，并且具有在测量过程中不破坏样品结构的优点。
目前它在化学，物理，生物和医学等领域都获得了广泛的应用。
二、实验目的1. 本实验的目的是在了解电子自旋共振原理的基础上，学习用微波频段检测电子自旋共振信号的方法。
2. 测定CuSO4·5H2O单晶体、DPPH中电子的g因子和共振线宽。
3. 了解、掌握微波仪器和器件的应用。
4. 学习利用锁相放大器进行小信号测量的方法。
三、实验原理电子自旋共振研究的对象是有未偶电子（即未成对电子）的物质，如具有奇数个电子的原子和分子，内电子壳层未被填满的原子和离子，受辐射或化学反应生成的自由基以及固体缺陷中的色心和半导体、金属等。
通过对物质的自旋共振谱的研究，可以了解有关原子，分子及离子中未偶电子的状态及周围环境方面的信息，从而获得有关物质结构的知识。
例如对固体色心的自旋共振的研究，从谱线的形状、线宽及g因子，可以估算出缺陷的密度，了解缺陷的种类，缺陷上电子与电子的相互作用，电子与晶格的相互作用的性质等。
电子自旋共振可以研究电子磁矩与外磁场的相互作用，通常发生在波谱中的微波波段，而核磁共振（NMR）一般发生在射频范围。
在外磁场的作用下的能级发生分裂，通常认为是塞曼效应所引起的。
因此可以说ESR是研究电子塞曼能级间的直接跃迁，而NMR则是研究原子核塞曼能级间的跃迁。
也就是说，ESR和NMR是分别研究电子自旋磁矩和核磁矩在外磁场中磁化动力学行为。
1. 电子自旋磁偶极矩电子的自旋磁偶极矩μ和自旋磁矩m 的关系是μ=μ0m 。
2021年微波段电子自旋共振实验报告
微波段电子自旋共振试验电子自旋共振（ESR ）谱仪是依据电子自旋磁矩在磁场中运动与外部高频电磁场相互作用, 对电磁波共振吸收原理而设计。
因为电子本身运动受物质微观结构影响, 所以电子自旋共振成为观察物质结构及其运动状态一个手段。
又因为电子自旋共振谱仪含有极高灵敏度, 而且观察时对样品没有破坏作用, 所以电子自旋共振谱仪被广泛应用于物理、 化学、 生物和医学生命领域。
一. 试验目1. 本试验目是在了解电子自旋共振原理基础上, 学习用微波频段检测电子自旋共振信号方法。
2. 经过有机自由基DPPHg 值和EPR 谱线共振线宽并测出DPPH 共振频率, 算出共振磁场, 与特斯拉计测量磁场对比。
3. 了解、 掌握微波仪器和器件应用。
4. 学习利用锁相放大器进行小信号测量方法。
二. 试验原理含有未成对电子物质置于静磁场B 中, 因为电子自旋磁矩与外部磁场相互作用, 造成电子基态发生塞曼能级分裂, 当在垂直于静磁场方向上所加横向电磁波量子能量等于塞曼分裂所需要能量, 即满足共振条件B ⋅=γω, 此时未成对电子发生能级跃迁。
Bloch 依据经典理论力学和部分量子力学概念推导出Bloch 方程。
Feynman 、 Vernon 、 Hellwarth 在推导二能级原子系统与电磁场作用时, 从基础薛定谔方程出发得到与Bloch 方程完全相同结果, 从而得出Bloch 方程适适用于一切能级跃迁理论, 这种理论被称之为FVH 表象。
原子核含有磁矩: L⋅=γμ; （1） γ称为回旋比, 是一个参数; L 表示自旋角动量;原子核在磁场中受到力矩: B M ⋅=μ; （2）依据力学原理M dt L d =, 能够得到: B dtd ⨯⋅=μγμ; （3） 考虑到弛豫作用其分量式为: ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧--=--=--=122)()()(T B B dt d T B B dtd T B B dt d z x y y x z y z x x z y x y z z y x μμμγμμμμγμμμμγμ （4） 其稳态解为:⎪⎪⎩⎪⎪⎨⎧⋅⋅⋅+⋅-⋅+⋅⋅=''⋅⋅⋅+⋅-⋅+-⋅⋅⋅='21212222011212122220021)(1)(1)(T T B T B T B T T B T B B T B Z Z Z γωγγχγωγωγγχ （5）如图1所表示:试验中, 经过示波器能够观察到共振信号, 李萨如图形及色散图, 又因为共振信号发生条件为B ⋅=γω, 所以知道磁场及共振频率, 就能够求出旋磁比, 进而由:em e g 2⋅-=γ （6） 能够求出朗德g 因子。
微波段电子自旋共振实验
微波段电子自旋共振实验【实验目的】1. 了解和掌握各个微波波导器件的功能和调节方法。
2. 了解电子自旋共振的基本原理，比较电子自旋共振与核磁共振各自的特点。
3．观察在微波段电子自旋共振现象，测量DPPH样品自由基中电子的朗德因子。
4. 理解谐振腔中TE10波形成驻波的情况，调节样品腔长，测量不同的共振点，确定波导波长。
5．根据DPPH样品的谱线宽度，估算样品的横向弛豫时间。
【实验仪器】FD-ESR-C型微波电子自旋共振实验仪，双踪示波器【实验原理】概述:电子自旋的概念是Pauli在1924年首先提出的。
1925年，S.A.Goudsmit和G.Uhlenbeck 用它来解释某种元素的光谱精细结构获得成功。
Stern和Ger1aok也以实验直接证明了电子自旋磁矩的存在。
电子自旋共振(Electron Spin Resonance)缩写为ESR，又称顺磁共振(缩写为EPR,Paramagnetic Resonance)。
它是指处于恒定磁场中的电子自旋磁矩在射频电磁场作用下发生的一种磁能级间的共振跃迁现象。
这种共振跃迁现象只能发生在原子的固有磁矩不为零的顺磁材料中，称为电子顺磁共振。
1944年由前苏联的柴伏依斯基首先发现。
它与核磁共振(NMR)现象十分相似，所以1945年Purcell、Paund、Bloch和Hanson等人提出的NMR实验技术后来也被用来观测ESR现象。
ESR己成功地被应用于顺磁物质的研究,目前它在化学、物理、生物和医学等各方面都获得了极其广泛的应用。
例如发现过渡族元素的离子、研究半导体中的杂质和缺陷、离子晶体的结构、金属和半导体中电子交换的速度以及导电电子的性质等。
所以，ESR是一种重要的近代物理实验技术。
ESR的研究对象是具有不成对电子的物质，如(1)具有奇数个电子的原子，象氢原子；(2)内电子壳层未被充满的离子，如过渡族元素的离子；(3)具有奇数个电子的分子，如NO；(4)某些虽不含奇数个电子，但总角动量不为零的分子，如O2；(5)在反应过程中或物质因受辐射作用产生的自由基；(6)金属半导体中的未成对电子等等，通过对电子自旋共振波谱的研究，即可得到有关分子、原子或离子中未偶电子的状态及其周围环境方面的信息，从而得到有关的物理结构和化学键方面的知识。
微波段电子自旋共振 实验报告
微波段电子自旋共振实验报告尽管已有许多相关实验报告，但是微波段电子自旋共振仍然是一个备受关注的研究领域。
本文将对微波段电子自旋共振的发展、原理及实验过程进行介绍，并且结合自己的实验结果进行讨论。
自20世纪50年代以来，微波段电子自旋共振已经成为了一种非常重要的实验手段。
这项技术因其能够对样品中的电子自旋进行研究而备受关注。
微波段自旋共振技术的原理是在一个恒定的磁场下，通过激发电子自旋共振，测量其信号并获得有关样品的信息。
自旋共振技术的主要优点就是非常灵敏，且对样品的结构和性质影响较小，因此在许多领域都有广泛的应用。
自旋共振技术在生物、化学、物理和材料科学等领域都有很多应用，例如分析分子的电子结构、研究材料的磁性质等。
微波段电子自旋共振技术的原理是通过恒定磁场下，微波的作用使得电子自旋产生共振。
这个共振条件基于以下的方程：h vf = g βB其中，h是普朗克恒量，v是微波的频率，f是微波的频率，g是自旋因子，β是玻尔磁子，B是磁场的强度。
这个方程的含义是，只有在微波的频率与自旋强的Larmor频率相等时，片子才会被激发并发生共振。
我们在实验中选用的是X带波长，手动控制，500MHz的电子自旋共振实验仪。
实验的样品为硫酸铜晶体，样品的数量约为2克，形态为粉末状。
首先，我们使用电路测试仪校定了实验仪的频率响应和信号强度，调节了相应的参数。
接着，我们将样品加入到样品区域中并且应用外加磁场。
我们通过电磁铁控制了磁场的大小和方向，使其与样品中的晶体结构相匹配。
然后，我们开始测量样品的自旋共振信号。
我们测量了不同磁场强度下的自旋共振信号，得到了带宽、共振场和线宽等参数。
最终，我们将实验结果汇总，得到样品中电子自旋的一些基本特性。
四、实验结果的讨论我们的实验结果表明，硫酸铜晶体中的电子自旋共振信号具有强的带宽和共振场信号，但是线宽比较宽，这表明样品中的自旋共振信号比较弱，但仍然可以通过微波来激发自旋共振。
我们还发现，磁场的大小和方向对许多参数都有很大的影响。
微波段电子自旋共振实验报告
微波段电子自旋共振实验报告微波段电子自旋共振子数目比由高能态跃迁向低能态的数目多，这个条件是满足的，因为平衡时粒子数实验仪器磁铁结构图越大，核磁共振吸收信号也越强为了使稳恒磁场在一定范围内连续可调，在磁铁结构上增设了机械调场装置2.核磁共振探头：核磁共振探头一方面提供一个射频磁场，另一方通过电子线路对中的能量变化加以检测，以便观察核磁共振现象下图是本实验所采用的核磁共振探头的方框经检波放大环节送至示波微波段电子自旋共振实验讲义电子自旋共振谱仪是根据电子自旋磁矩在磁场中的运动与外部高频电磁场相互作用，对电磁波共振吸收的原理而设计的因为电子本身运动受物质微观结构的影响，所以电子自旋共振成为观察物质结构及其运动状态的一种手段又因为电子自旋共振谱仪具有极高的灵敏度，并且观测时对样品没有破坏作用，所以电子自旋共振谱仪被广泛应用于物理、化学、生物和医学生命领域实验中，通过示波器可以观察到共振信号，李萨如图形及色散图，又因为共振信号发生四. 实验记录1）调节适当可以观察到共振信号波形如图2所示：2）可以观察到李萨如图形如图3所示：3）可以观察到色散图如图4所示：电子自旋共振?l? Pl?电子的自旋磁矩?s??ePsmePs为电子自旋运动的角动量，e为电子电荷，me为电子质量自旋角动量和自旋磁矩分别为?s? Ps?由公式可以看出电子自旋运动的磁矩与动量之间的比值是轨道轨道磁矩与角动量之间比值的2倍对于单电子的原子，总磁矩?j与总角动量Pj之间有?j??gePjme之中，还处于由根据公式 f=?Br?=ge/2mc其中：h??10?34,f??106,?B??10?24中国石油大学近代物理实验实验报告成班级：姓名：同组者：教师：实验7-2 微波法测电子自旋共振实验图7-2-3 DPPH的结构图7-2-1 微波段电子自旋共振实验装置框图图7-2-2 微波电子自旋共振仪谐振波长?0、谐振频率?0和腔的形状、体积、波形及腔内介质性质等有关样品置于谐振腔中微波磁场Hmw的最大处，使其处于相互垂直的稳恒磁场B0和微波磁场Hmw中，与谐振腔一起构成谐振系统，如图7-2-4所示当满足共振条件，即微波磁场Hmw角频率等于?B0时，样品从微波磁场中吸收能量，破坏谐振状态，造成样品谐振腔的微波反射，反射的微波经环行器进入晶体检波器，由晶体检波器检出形成共振信号考虑到发生共振时，样品谐振腔内能量下降，为了保证谐振能够持续，必须从外部微波场中补充能量，这就要求外部微波场的图7-2-4 样品放置图图7-2-5 DPPH的吸收与色散信号图7-2-6 微分斜率法判定线型11中国石油大学近代物理实验实验报告成班级：材料物理1303 姓名：王鲁峰同组者：徐永涛，邴旭晨教师：周丽霞实验7-2 微波法测电子自旋共振实验图7-2-3 DPPH的结构图7-2-1 微波段电子自旋共振实验装置框图图7-2-2 微波电子自旋共振仪谐振波长?0、谐振频率?0和腔的形状、体积、波形及腔内介质性质等有关样品置于谐振腔中微波磁场Hmw的最大处，使其处于相互垂直的稳恒磁场B0和微波磁场Hmw中，与谐振腔一起构成谐振系统，如图7-2-4所示当满足共振条件，即微波磁场Hmw角频率等于?B0时，样品从微波磁场中吸收能量，破坏谐振状态，造成样品谐振腔的微波反射，反射的微波经环行器进入晶体检波器，由晶体检波器检出形成共振信号考虑到发生共振时，样品谐振腔内能量下降，为了保证谐振能够持续，必须从图7-2-4 样品放置图外部微波场中补充能量，这就要求外部微波场的频率应等于样品谐振腔的谐振频率由晶体检波器形成的共振信号分为两路，一路直接传输到示波器的y1，而另一路则经微分和放大后接到示波器的y于晶体检波器后）一起用于调节谐振腔的工作状态实验时，在共振条件附近，仔细反复调节单螺调配器、短路活塞及晶体检波器，可以得到峰形尖锐、信噪比好的不同类型的共振信号，如图7-2-9所示之所以会产生这种情况，可以从样品谐振腔耦合系数β的变化中得到简单解释分析表明，检波晶体在线性检波状态下，最佳耦合条件为临界耦合，由于1 ??1所以样品谐振腔谐振时的反射系数Γ为零，即样品谐振腔与波导完全匹配当发生共振时，样品吸收微波磁场能量，腔内损耗增加，从而导致样品谐振腔固有品质因数的下降，使β。
