最新建筑给排水知识点总结资料

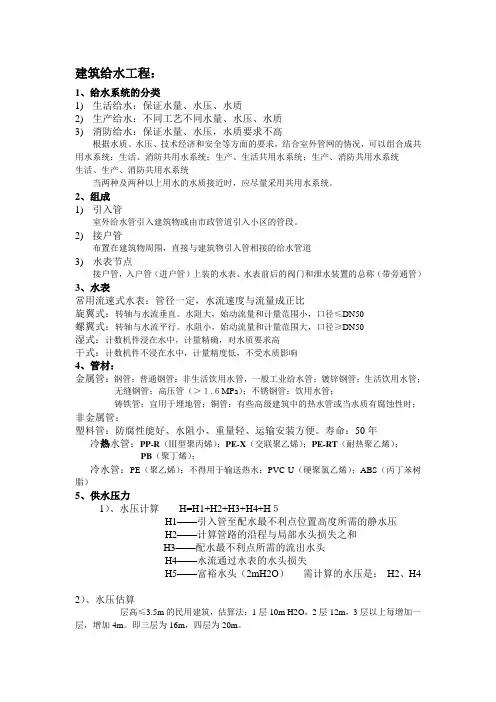

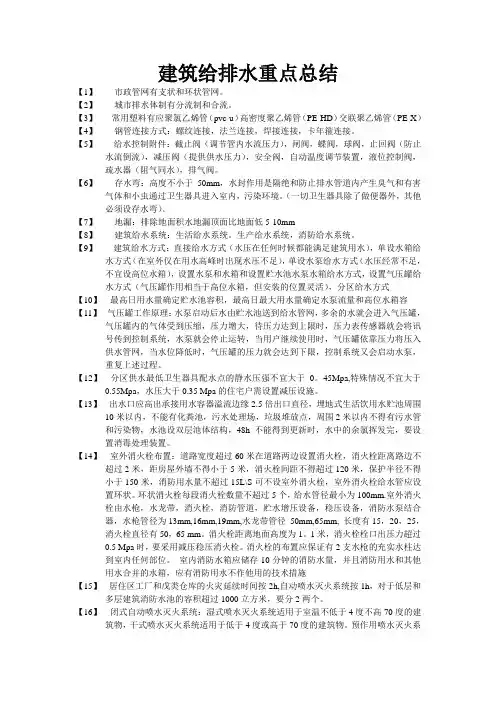

一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。

我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。

一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。

明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。

暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。

分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。

回流污染：无防倒流污染措施时非饮用水和其他液体倒流入生活给水系统污染水质。

水箱的配管：进水管出水管溢流管泄水管通气管水位信号装置。

高层建筑给水系统竖向分区的基本形式：串联式（各区分设水箱和水泵，低区的水箱作上区的水池。

优点：无需设置高压管线和高压水泵，水泵可保持在高效区工作能耗较少管道布置简单节省耗材。

缺点是供水不够安全下区供水故障将影响上层供水，水箱等分散设置不方便管理且占用一定的建筑面积，容积较大造成结构符合和造价）减压式（建筑用水由设在底层的水泵一次提升至屋顶水箱，再通过各区减压装置依次向下供水优点：水泵数量减少占地面积小集中设置便于维修管理管线简单投资省，共同缺点：各区用水均需提升至屋顶水箱但水箱容积大对建筑物结构和抗震不利同时增加了电耗供水不够安全局部故障将影响各区供水）并联式（各区生涯设备集中在底层或者精品文档地下设备层分别向各区供水。

优点：各区供水自成系统互不影响安全可靠设备集中便于维修管理，各区水箱容积小占地面积少。

缺点：上区扬程供水泵扬程较大总压水线长，调节容积小耗电量大分区时使用钢材多费用高）三、建筑消防系统消防给水系统的组成：1消火栓设备（水带有麻质和化纤）2水泵接合器（连接消防车向室内消防给水系统加压供水的装置，分为地上、地下、墙壁式）3消防管道4消防水池5消防水箱（扑救初期火灾有重要作用，为确保其自动供水可靠性应在建筑物最高部位设置重力自流消防水箱，消防用水和其他用水合并的水箱，应有消防用水不做他用的技术设施，安装高度满足室内最不利点消火栓所需的水压要求）；冲水柱长度：水枪射流中在26-38cm直径圆断面内包含全部水量75-90%的密实水柱长度。

消火栓口距地面安装高度为1.1m 每条水带的长度不应大于25m 室内消防竖管管径不应小于DN100。

自动喷水系统由水源、加压贮水设备、喷头、管网、报警装置等组成。

根据喷头的常开、闭形式和管网充水与否分为：1湿式自动喷水灭火系统，为喷头常闭灭火系统，管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火，适用于温度在4-70度的建筑物2干式自动喷水系统（管网中平时不充水充有有压空气，发生火灾火，只有当温度达到开启喷头时才开始排气充水灭火，适用于采暖期长而建筑物内无采暖的场所）3预作用喷水灭火系统（管网中平时不充水发生火灾火灾探测器报警后自动控制系统控制阀门排气充水，只有当温度达到开启闭式喷头时才开始喷水灭火，适用于对建筑装饰要求高灭火要求及时的建筑物）4雨淋喷水系统5水幕系统(沿线状布置发生火灾时主要起冷却隔离作用，适用于需要防火隔离的开口部位)。

喷头：闭式喷头的喷口用热敏原件组成的释放机构封闭，当达到一定温度时能自动开启。

其构造按溅水盘的形式和安装位置有直立型下垂型边墙型普通型吊顶型和干式下垂型洒水喷头之分，根据用途分为开启式、水幕。

报警阀：开启和关闭管网的水流，传递和控制信号至控制系统并启动水力警玲直接报警。

有干式湿式干湿式雨淋式。

干湿式报警阀是由湿式、干式报警阀依次连接而成，温暖季节用湿式装置，在寒冷季节则用干式装置，雨淋阀用于雨淋、预作用、水幕、水喷雾自动喷水灭火系统。

水流报警装置：有水力警铃（用于湿式喷水灭火系统，装在报警阀附近。

当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃警报，水力警铃不得由电动报警装置取代）、水流指示器（用于湿式喷水灭火系统）和压力开关。

延迟器：延迟器是一个罐式容器，安装于报警阀和水力警铃之间。

用来防止由于水压波动原因引起报警阀开启而导致误报火灾探测器：自动喷水灭火系统的配套组成部分，常用的有感温感烟探测器。

高层建筑物火灾性大原因如下：1引发火灾因素多2火势蔓延快3扑救困难4物资人员不易疏散。

高层建筑物独立消防给水系统：按消防给水压力不同分为高压和临时高压消防给水系统（一种是管网内最不利点周围平时水压和水量不满足灭火要求火灾时需启动消防水泵，另一种是管网内经常保持足够的压力，压力由稳压泵和气压给水设备等增压设施保证，在泵房内设消防水泵火灾时需启动消防泵使管网压力满足消防供水要求）；按供水范围大小分为区域集中高压精品文档和独立高压；按灭火方式方式分为消火栓给水系统和自动喷水灭火系统；当消火栓口处压力＞0.5MPA应在消火栓处设减压装置，一半采用减压阀或减压孔板，用以减少消火栓前的剩余水压，使得消防水量合理分配系统均衡供水，利于节水和消防人员把握水枪安全操作，也可避免高位水箱中的消防贮水量在短时间内用完；四、建筑内部排水系统生活污水排水系统：排除大便器小便器以及与此相似的污水设备产生的污水；生活废水排水系统：排除洗脸洗澡洗衣和厨房产生的废水。

生产污水排水系统,生产废水排水系统。

污废水排水系统：卫生器具和生产设备受水器；排水管道；清通设备；提升设备；污水局部处理构筑物；通气系统。

污废水排水系统类型：单立管排水系统（无通气有通气特制配件特殊管材吸气阀）双立管排水系统三里管排水系统；盥洗卫生器具：洗脸盆洗手盆盥洗槽；淋浴卫生器具：浴盆淋浴器淋浴盆净身盆；洗涤用卫生器具：洗涤盆化验盆污水盆；便溺器卫生用具包括便器（大便器小便器大便槽小便槽倒便器）和冲洗设备（冲洗水箱和冲洗阀）两部分。

排水管材及附件：管材排水铸铁管（刚性和柔性两种接口。

柔性接口有两种一种是连续工艺制造承口带法兰管壁较厚，另一种水平旋转离心铸造工艺制造无承口管壁薄而均匀重量轻安装方便美观，柔性接口强度大抗震性好噪声低防火性能好寿命长膨胀系数小安装施工方便美观耐磨耐高温但造价高）和排水塑料管（UPVC重量轻不结垢外壁光滑易切割便于安装投资节省节能但强度低耐温性差噪声大易老化防火性能差）；附件：存水弯（管式瓶式，PSU 型）；地漏；清扫口；检查口。

水封的作用：设在卫生器具排水口下用来抵挡排水管内气压变化防止排水管内气体窜入室内的一定高度的水柱用存水弯实现，其高度与管内气压变化水蒸发率水量损失水中固体杂质含量及相对密度有关；水封破坏：静态原因和动态原因造成存水弯内水封高度减小不足以抵抗管道内压力变化时，管道内气体进入室内现象叫水封破坏；水封内水量损失的原因：自虹吸损失诱导虹吸损失静态损失。

横干管内压力变话:横干管连接干管和室外排水检查井接纳卫生器具多排水量大，横支管和横干管高差较大下落污水在连接数处动能较大在横干管起端产生较强冲击水月高度大水流有可能充满横干管断面。

上部水流不断下落时立管底部和横干管之间的空气不能自由流动空气压力骤然上升使得下部形成较大压力有时会将存水弯的水渐入卫生器具内。

排水立管水流特点：断续的非均匀流，水气两相流。

立管中水流流动状态：附壁螺旋流水膜流水塞流。

稳定立管压力增大通水能力的措施:1不断改变立管内水流方向增加水向下流动的阻力消耗水流动能减小污水在立管内的速度2改变立管内壁表面形状改变水在立管内的流动轨迹和下降流苏3设置专用通气管改变补气方向4改变横支管和立管连接处的构造形式代替原来的三通。

排水管道的布置和敷设：1排水通畅水力条件好2保证设有排水管道的房间或场所的正常使用3保证排水管道不受损害4室内环境卫生条件好5施工安装维护管理方便6占地面积小总管线短工程造价低。

异层排水：室内卫生器具在排水支管穿过本层楼板后接下层的排水横管再接入排水立管的敷设方式也是排水横支管敷设的传统方式。

有点事排水通畅安装方便维修简单土建造价低配套管道和卫生器具市场成精品文档熟缺点是对下层造成不利影响；同层排水：卫生器具排水管不穿越楼板，排水横管在本层套内与排水立管连接，安装检修不影响下一层的排水方式。

通气管道系统：通气支管（环形和器具两类，排水横支管较长连接卫生器具较多时用环形。

对卫生和安静要求较高的建筑物选器具）通气立管（有专用通气立管主通气立管和副通气立管）结合通气管（为在排水系统中形成空气流通回路）汇合通气管（建筑物要求不可能每根通气管伸出屋面时）。

化粪池是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的处理设施，属于初级的过渡性生活污水处理构筑物。

污泥清掏周期是指污泥在化粪池内平均停留时间，其与新鲜污泥发酵时间有关，该时间又受水温控制。

五、建筑内部排水系统计算以污水盆排水量0.33L、s为一个排水当量，将其他卫生器具的排水量与0.33的比值作为该卫生器具的排水当量。

排水设计秒流量：为保证最不利时刻的最大排水量能迅速安全的排放某管段内的排水设计流量应为该管段内瞬时最大排水流量又称为排水设计秒流量。
