EDFA光纤放大器原理及应用 _3_
EDFA掺铒光纤放大器EDFA
SNR F SNR in
Байду номын сангаас
2nsp
G 1 G
2nsp
2
out
四、应用
•线路放大（In-line）：
周期性补偿各段光纤损 耗
•功率放大（Boost）：
增加入纤功率，延长传 输距离
•前置预放大（Pre-Amplifier）
提高接收灵敏度
五、光放大器特点
1、对信号格式及码率透明 2、工作波段可选 3、宽带放大 4、高增益 5、低噪声
dP gP dz
•放大器带宽：放大器增益（放大倍数）降至最大放大倍数一半处的全宽度 （FWHM）
A
g
ln 2 g0L ln
2
二、增益饱和与饱和输出功率 •起因：增益系数与功率的依从关系
•饱和输出功率：
放大器增益降至最大 小信号增益的一半时 的输出功率
Ps out
G0 ln 2 G0 2
Ps
•最大输出功率
1、多信道放大中存在的问题
•噪声大（Fn~8dB) •信道串扰（交叉增益调制XGM、四波混频FWM） •增益饱和引起信号畸变
2、其他应用
A、光波长转换：
光波长转换器（Wavelength Converter）是一种实现将光信号从某一波 长的光载波转换至另一波长光载波的器件，是波分复用光通信系统向 光网络演变的一个关键性器件。光波长转换器能使网络在不同节点处 重复使用某一个波长，这种“波长再利用”无疑能提高波长的利用效 率，有效地减少波分复用网络中所需波长的数量 机理：
二、EDFA的工作原理
•EDFA采用掺铒离子单模光纤为增益介质， 在泵浦光作用下产生粒子数反转，在信号光 诱导下实现受激辐射放大 •EDFA中的Er3+能级结构：

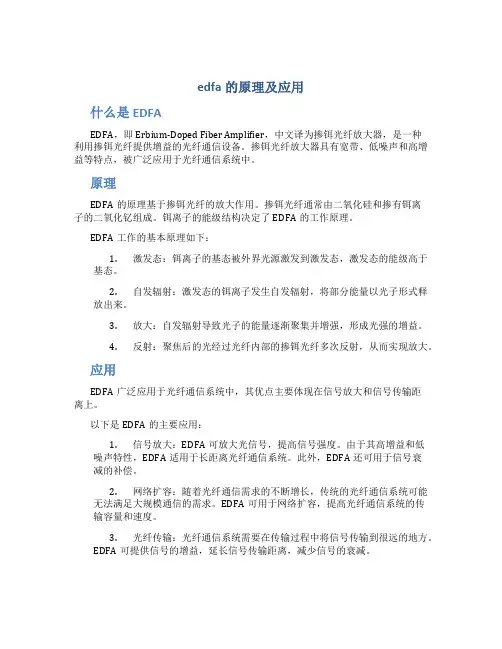

edfa的原理及应用
edfa的原理及应用什么是EDFAEDFA，即Erbium-Doped Fiber Amplifier，中文译为掺铒光纤放大器，是一种利用掺铒光纤提供增益的光纤通信设备。
掺铒光纤放大器具有宽带、低噪声和高增益等特点，被广泛应用于光纤通信系统中。
原理EDFA的原理基于掺铒光纤的放大作用。
掺铒光纤通常由二氧化硅和掺有铒离子的二氧化钇组成。
铒离子的能级结构决定了EDFA的工作原理。
EDFA工作的基本原理如下：1.激发态：铒离子的基态被外界光源激发到激发态，激发态的能级高于基态。
2.自发辐射：激发态的铒离子发生自发辐射，将部分能量以光子形式释放出来。
3.放大：自发辐射导致光子的能量逐渐聚集并增强，形成光强的增益。
4.反射：聚焦后的光经过光纤内部的掺铒光纤多次反射，从而实现放大。
应用EDFA广泛应用于光纤通信系统中，其优点主要体现在信号放大和信号传输距离上。
以下是EDFA的主要应用：1.信号放大：EDFA可放大光信号，提高信号强度。
由于其高增益和低噪声特性，EDFA适用于长距离光纤通信系统。
此外，EDFA还可用于信号衰减的补偿。
2.网络扩容：随着光纤通信需求的不断增长，传统的光纤通信系统可能无法满足大规模通信的需求。
EDFA可用于网络扩容，提高光纤通信系统的传输容量和速度。
3.光纤传输：光纤通信系统需要在传输过程中将信号传输到很远的地方。
EDFA可提供信号的增益，延长信号传输距离，减少信号的衰减。
4.光学卫星通信：EDFA可应用于光学卫星通信系统中，通过提供高增益和低噪声的信号放大，提高通信质量并增加可靠性。
5.光谱分析：EDFA可用于光谱分析仪器中，对光信号进行放大和分析，以获得更高的分辨率和精度。
6.光传感器：EDFA可用于光传感器中，增强传感器接收到的光信号，从而提高传感器的性能和灵敏度。
综上所述，EDFA作为一种高效、可靠的光纤通信设备，广泛应用于光纤通信系统中，为信号放大、光纤传输和光学卫星通信等提供了重要的支持。

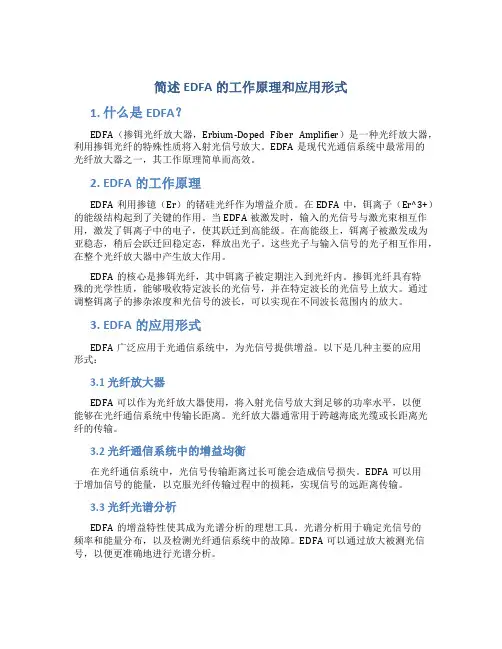

简述EDFA的工作原理和应用形式
简述EDFA的工作原理和应用形式1. 什么是EDFA？EDFA（掺铒光纤放大器，Erbium-Doped Fiber Amplifier）是一种光纤放大器，利用掺铒光纤的特殊性质将入射光信号放大。
EDFA是现代光通信系统中最常用的光纤放大器之一，其工作原理简单而高效。
2. EDFA的工作原理EDFA利用掺镱（Er）的锗硅光纤作为增益介质。
在EDFA中，铒离子（Er^3+）的能级结构起到了关键的作用。
当EDFA被激发时，输入的光信号与激光束相互作用，激发了铒离子中的电子，使其跃迁到高能级。
在高能级上，铒离子被激发成为亚稳态，稍后会跃迁回稳定态，释放出光子。
这些光子与输入信号的光子相互作用，在整个光纤放大器中产生放大作用。
EDFA的核心是掺铒光纤，其中铒离子被定期注入到光纤内。
掺铒光纤具有特殊的光学性质，能够吸收特定波长的光信号，并在特定波长的光信号上放大。
通过调整铒离子的掺杂浓度和光信号的波长，可以实现在不同波长范围内的放大。
3. EDFA的应用形式EDFA广泛应用于光通信系统中，为光信号提供增益。
以下是几种主要的应用形式：3.1 光纤放大器EDFA可以作为光纤放大器使用，将入射光信号放大到足够的功率水平，以便能够在光纤通信系统中传输长距离。
光纤放大器通常用于跨越海底光缆或长距离光纤的传输。
3.2 光纤通信系统中的增益均衡在光纤通信系统中，光信号传输距离过长可能会造成信号损失。
EDFA可以用于增加信号的能量，以克服光纤传输过程中的损耗，实现信号的远距离传输。
3.3 光纤光谱分析EDFA的增益特性使其成为光谱分析的理想工具。
光谱分析用于确定光信号的频率和能量分布，以及检测光纤通信系统中的故障。
EDFA可以通过放大被测光信号，以便更准确地进行光谱分析。
3.4 光传感应用EDFA在光传感领域也有广泛应用。
通过使用EDFA，可以实现对光信号的放大和改变，使其适用于各种光传感技术，如光纤光栅传感和光纤干涉仪传感。
掺铒光纤放大器
6.2 掺铒光纤放大器掺铒光纤放大器（EDFA）基本原理：铒离子吸收泵浦光的能量，实现粒子数反转分布，受激辐射产生与入射光子完全一样的光子。
EDFA的特点工作波长与光纤最小损耗波长窗口一致；对掺铒光纤进行激励所需要的泵浦光功率较低； 增益高、噪声低、输出功率高。
连接损耗低。
长度为10m~100m左右的掺铒光纤，铒离子的掺杂浓度一般为25mg/kg左右半导体激光器，输出功率为10~100mW，工作波长为0.98μm或1.48μm。
将信号光和泵浦光耦合在一起。
保证信号单向传输滤除噪声，提高信噪比EDFA 结构及工作原理铒离子能级分布泵浦能带快速非辐射衰变亚稳态能带5EDFA泵浦方式EDFA的内部按泵浦方式分，有三种基本的结构：即同向泵浦、反向泵浦和双向泵浦。
同向泵浦信号光与泵浦光以同一方向从掺铒光纤的输入端注入的结构，也称为前向泵浦。
反向泵浦信号光与泵浦光从两个不同方向注入进掺铒光纤的结构，也称后向泵浦。
双向泵浦同向泵浦和反向泵浦同时泵浦的结构。
不同泵浦方式性能差异（1）（2）（3）8EDFA性能参数1.功率增益2.输出功率特性3.噪声特性功率增益功率增益:输出功率与输入功率之比。
12输出功率噪声EDFA的主要噪声种类：①信号光的散粒噪声；②被放大的自发辐射光的散粒噪声；③自发辐射光谱与信号光之间的差拍噪声；④自发辐射光谱间的差拍噪声。
13EDFA的应用EDFA的基本应用：（1）延长中继距离；（2）与波分复用技术结合。
（3）与光孤子技术结合。
（4）与CATV等技术结合。
14。
简述光放大器的分类
简述光放大器的分类光放大器是一种能将输入的光信号放大的器件，常用于光通信、光传感和光储存等领域。
根据工作原理和材料特性的不同，光放大器可以分为几类。
一、掺铒光纤放大器掺铒光纤放大器（Erbium-Doped Fiber Amplifier，简称EDFA）是一种广泛应用于光通信系统的光放大器。
它是利用掺铒光纤中的铒离子实现光信号的放大。
当外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量并将其转化为铒离子的激发态能级。
然后，光信号经过受激辐射的过程，产生与输入信号频率相同的放大信号。
掺铒光纤放大器具有较宽的放大带宽和较高的增益，适用于长距离、高速、大容量的光通信系统。
二、掺铒光纤拉曼放大器掺铒光纤拉曼放大器（Erbium-Doped Fiber Raman Amplifier，简称EDFRA）是一种利用拉曼散射效应实现光信号放大的器件。
它通过将输入的光信号与掺铒光纤中的光子相互作用，产生拉曼散射效应，从而实现光信号的放大。
掺铒光纤拉曼放大器具有宽波长范围和较低的噪声指数，适用于光通信系统中的波分复用和波分多址技术。
三、掺铥光纤放大器掺铥光纤放大器（Thulium-Doped Fiber Amplifier，简称TDFA）是一种利用掺铥光纤中的铥离子实现光信号放大的器件。
掺铥光纤放大器工作于1.45μm至1.6μm波长范围，适用于光通信系统的长距离传输和中远距离无线信号传输。
四、掺镱光纤放大器掺镱光纤放大器（Ytterbium-Doped Fiber Amplifier，简称YDFA）是一种利用掺镱光纤中的镱离子实现光信号放大的器件。
掺镱光纤放大器工作于1μm波长范围，具有高增益、高饱和输出功率和高效率的特点，适用于光通信系统中的光纤放大和激光器的增益模式锁定。
五、半导体光放大器半导体光放大器（Semiconductor Optical Amplifier，简称SOA）是一种利用半导体材料中的激子效应实现光信号放大的器件。
实验掺铒光纤放大器EDFA的性能测试
● 实验步骤： a. 调整输入光功率，使其逐渐增大并记录EDFA的输出光功率 b. 当EDFA出现明显非线性 失真时，记录此时的输入光功率作为最大输入光功率 c. 减小输入光功率，直到EDFA无输出，记录此 时的输入光功率作为最小输入光功率
● a. 调整输入光功率，使其逐渐增大并记录EDFA的输出光功率 ● b. 当EDFA出现明显非线性失真时，记录此时的输入光功率作为最大输入光功率 ● c. 减小输入光功率，直到EDFA无输出，记录此时的输入光功率作为最小输入光功率
实验掺铒光纤放大器 EDFA的性能测试
汇报人：XX
目录
实验目的 实验设备 实验步骤
01 实验结果分析 04
02 结论总结 05
03
实验目的
了解EDFA的工作原理
实验目的：探究掺铒光纤放大器EDFA的工作原理 实验原理：利用掺铒光纤中的三能级系统实现光信号的放大 实验步骤：搭建实验装置，调整参数，进行测试 实验结果：通过测试数据，分析EDFA的性能指标
加强EDFA与其它光器件的集成与模块化研究，实现光通信系统的紧凑化与高效化
拓展EDFA在光传感、光医疗等领域的应用研究，挖掘其在物联网、智能制造等新兴产业中 的潜力
感谢您的观看
汇报人：XX
测试EDFA的增益性能
实验目的：测试掺铒光纤放大器（EDFA）的增益性能
实验原理：利用EDFA对光信号进行放大，通过调节泵浦功率和信号波长，测量EDFA的增 益特性
实验步骤：搭建EDFA测试系统，设置泵浦功率和信号波长，启动测试并记录数据
实验结果：分析测试数据，得出EDFA的增益性能曲线和最佳工作条件
结论：实验结果表明，掺铒光纤放大器具有较低的噪声系数，能够有效地放大信号并降低背景噪声 干扰
掺铒光纤放大器_EDFA_及其应用
掺铒光纤放大器(EDFA )及其应用陆履豪,谭为平(南京工程学院,江苏南京210013)摘要:掺铒光纤放大器(EDFA )是WDM 光通信网络最关键技术之一。
论文对EDFA 的工作原理、基本组成、特性、安全要求、应用方式及EDFA 的发展趋势作了概括的阐述。
关键词:WDM ;EDF ;EDFA ;增益系数;噪声系数;光谱中图分类号:TN253文献标识码:B 文章编号:1005-7641(2002)08-0038-04收稿日期:2002-05-27作者简介:陆履豪(1946-),男,上海人,硕士,教授,从事电子技术和计算机应用的教学和研究工作; 谭为平(1956-),女,广东台山人,讲师,从事图像信号传输系统产品研制、开发工作。
0 前言近年来光纤通信的发展远远超出人们的想象,到2000年我国已铺设光纤总长度达3600万km ,预计2005年将达到1亿km 。
对于带宽的要求,也一直在增长着,估计对带宽的增长要求亦将达到每年50%～125%。
为了在已有的光纤通信线路上,既扩大其容量,又使成本降到最低,WDM 是最优先选择的方案。
从1995年开始WDM 技术进入了高速发展的时代,WDM 发展之所以迅速,得益于掺铒光纤放大器(ED 2FA )的发展。
EDFA 的成熟与商用化,使在1530～1565nm 区域采用WDM 技术成为可能。
1987年世界上第一台EDFA 开发成功至今,EDFA 的发展及商用化,使WDM 系统的应用进入了一个新时期。
基于光纤放大器是光通信网络最关键技术之一,而EDFA 又是至今最成熟的光纤放大器,本文将对EDFA 的工作原理、基本组成、特性、安全要求、应用方式及光纤放大器的发展趋势作一概括的阐述。
1 掺铒光纤放大器(EDFA )工作原理如果在石英光纤的纤芯中,掺入一些三价稀土金属元素,如Er (铒)、Pr (镨)、Thu (铥)等,即可形成一种特殊光纤,这种光纤在泵浦光(激励光)的激励下,可放大光信号,即构成了光纤放大器。
脉冲型edfa
脉冲型edfa
脉冲型EDFA（Pulse-Mode Erbium-Doped Fiber Amplifier）是一种利用光脉冲作为输入信号的光纤放大器。
它被广泛应用于光通信领域中的光信号增强、短光脉冲放大等方面。
脉冲型EDFA的特点是可以实现高增益和高效率，使得它成为一种非常有效的光放大器。
另外，脉冲型EDFA采用了光纤技术，具有良好的稳定性和可靠性，因此被广泛应用于光通信、光传感等领域。
脉冲型EDFA可以分为单光子响应（SPR）和多光子响应（MPR）两种类型。
SPR型EDFA适用于长脉冲信号，而MPR型EDFA适用于短脉冲信号。
在实际应用中，可以根据需要选择不同类型的脉冲型EDFA。
EDFA介绍
• 光耦合器有合波信号光与泵浦光的作用，也称光合波器和 波分复用器。是EDFA必不可少的组成部分，它将绝大多 数的信号光与泵浦光合路于EDF 中。主要有两种形式： 980nm/1550nm 或1480nm/1550nm，一般为光纤熔锥型。 要求在上述波长附近插入损耗都小，耦合效率高，耦合频 带具有一定的宽度且耦合效率平坦，对偏振不敏感稳定性 好！
信 号 光 耦 合 器 光隔 离器 光隔 离器 光滤 波器 输 出 光
掺铒 光纤 泵 浦 光摘自图片掺铒光纤(EDF)（一）
EDF 是放大器的主体，纤芯中掺有铒元素（Er）。掺有Er3+的石英光纤 具有激光增益特性，铒光纤的光谱性质主要由铒离子和光纤基质决定，铒离 子起主导作用，掺Er3+浓度及在纤芯中的分布等对EDFA 的特性有很大影响。
ＥＤＦＡ的缺点
������ 掺铒光纤放大器的主要优点 • 1) 增益波长范围固定：Er离子的能级之间的能级差决定了EDFA的工作 波长范围是固定的，只能在1550nm窗口。这也是掺稀土离子光纤放大 器的局限性，又例如，掺镨光纤放大器只能工作在1310nm窗口。 • 2) 增益带宽不平坦：EDFA的增益带宽很宽，但EFDA本身的增益谱不 平坦。在WDM系统中应用时必须采取特殊的技术使其增益平坦。 • 3) 光浪涌问题：采用EDFA可使输入光功率迅速增大，但由于EDFA的 动态增益变化较慢，在输入信号能量跳变的瞬间，将产生光浪涌，即输 出光功率出现尖峰，尤其是当EDFA级联时，光浪涌现象更为明显。峰 值光功率可以达到几瓦，有可能造成O/E变换器和光连接器端面的损坏
光隔离器(ISO)（一）
• 光隔离器是一种单向光传输器件，对EDFA 工作稳定性至关重要。通 常光反射会干扰器件的正常输出，产生诸如强度涨落、频率漂移和噪 声增加等不利影响。提高EDFA 稳定性的最有效的方法是进行光隔离。 在输入端加光隔离器消除因放大的自发辐射反向传播可能引起的干扰， 输出端保护器件免受来自下段可能的逆向反射。同时输入和输出端插 入光隔离器也为了防止连接点上反射引起激光振荡，抑制光路中的反 射光返回光源侧，从而既保护了光源又使系统工作稳定。要求隔离度 在40dB 以上，插入损耗低，与偏振无关。
EDFA工作原理及其故障分析
三 价 稀 土元 素铒 （ Ｅ ｒ ） 。铒元 素是 一 个 三 能级 系统 。 Ｅ Ｄ Ｆ Ａ是 利用 掺 铒 光纤 这 一活 性介 质 ， 完 成 了光 的放 大 。当泵 浦 光输 入 到掺 铒光 纤 （ Ｅ Ｄ Ｆ ） 中时 ， 在泵 浦 光 的激励 下 就可 以将 大 部分处 于 基态 １的 Ｅ ｒ 粒 子 向高 能态 跃 迁 ， 然后通过非辐射跃迁 ， 跃 迁 到 介 于 １和 ３ 之间 、 粒子 寿命 较 长 （ 约 １ ０ ｍｓ ） 的 亚稳 态 ２上 ， 因此 ， 很 容易 在亚 稳态 与基 态之 间形成 粒子 数反 转 。如 图 １ 所示 ， 此 时， 信号 光 子 和第 一 级 泵浦 激 光 器 发 出 的泵 浦 光 经 过 ＷＤ Ｍ 器 件 合 波 后 进 入 第 一 级 掺 铒 光 纤
１ ９ ｄ Ｂ ｍ以上 ， 它 采用 二 级 泵浦 方 式 ， 第 一 级 泵 浦激 光 器 功率 输 出达 １ ８ ０ ｍＷ ，第 二级 泵浦 激 光 器功 率 输 出 达２ １ ０ ｍ Ｗ。为 了稳 定地 输 出大 功率 的激光 ， 保 护激光 器 的安 全 ， 确 保信 号传 输质 量 ， Ｅ Ｄ Ｆ Ａ设 有 Ａ Ｐ Ｃ、 Ａ Ｔ Ｃ 、 状 态 告 警 等 电路 ， 控制电路多 、 控 制 元 件 多是 Ｅ Ｄ Ｆ Ａ
出与入射光波长相同的光子 ， 产生大量与信号光完全 相 同的光子 ， 使信号光子迅速增多 ， 这样在 Ｅ Ｄ Ｆ １ 输
的一个 特 点 ， Ｅ Ｄ Ｆ Ａ设 计 有 一个 Ｃ Ｐ Ｕ，它 可 以对 多 个
的激光器 用作 第二 级泵 浦 。
２ ． ２ Ｅ ＤＦ Ａ工作原 理
泵浦 是所 有激 光器 工作 的必要 条件 。 泵浦 的作用
是通过外界不断供给激光器能量（ 如对 Ｌ Ｄ施 以正 向 偏 置 的电 压 ） ， 促 使 激光 器 内的增 益 物质 （ Ｐ Ｎ结 ） 中的
edfa的工作原理和应用方式
edfa的工作原理和应用方式1. 工作原理EDFA（Erbium-Doped Fiber Amplifier）是一种基于掺铒光纤的光放大器，广泛应用于光纤通信系统中。
它利用掺铒光纤中的铒离子，通过泵浦光激发方式实现光信号的放大。
下面是EDFA的工作原理：•光信号的泵浦：EDFA的工作原理首先涉及到泵浦光的注入。
在EDFA内部，泵浦光经过一系列的光学器件，最终被光纤吸收。
泵浦光的能量会引起光纤中的掺铒离子的跃迁。
•铒离子的跃迁：当泵浦光被吸收后，部分能量将以无布里渊散射的方式传递给掺铒光纤中的铒离子。
铒离子将接受能量，其中的一个电子会被抽升到一个较高能级。
•能级跃迁的逆过程：在电子停留在高能级的短暂时间后，它将通过自发辐射的方式回到较低能级。
在这个过程中，它会释放出一个与原来泵浦光能量相匹配的光子。
•光信号的放大：这释放出的光子将与通过光纤传输的信号光子进行碰撞作用。
这种碰撞会导致信号光子的能量增加，并且信号得到放大。
•输出光信号：最后，放大后的信号光子将通过掺铒光纤输出，用于传输到下一级的光纤通信系统中。
2. 应用方式EDFA作为一种高效的光放大器，在光纤通信系统中具有广泛的应用。
以下是几种常见的EDFA应用方式：•光纤通信系统：EDFA在光纤通信系统中被用作信号放大器。
由于光纤传输信号的衰减问题，信号在传输过程中会逐渐减弱。
EDFA可以将信号进行放大，以延长光纤传输距离和提高传输质量。
•光网络分配：EDFA也可用于光网络中的信号分配和路由。
它可以从信号源接收信号，并将信号放大后分发到不同的光纤线路中。
•光传感器：EDFA还可以用于光传感器中，用于检测和放大光信号。
它在光传感器系统中起到放大和增强信号的作用。
•激光器泵浦：EDFA可作为激光器的泵浦光源。
激光器需要一个高强度的泵浦光源来实现激光的放大和输出，EDFA可以提供所需的泵浦光强度。
•科学研究：EDFA还在科学研究领域广泛应用。
例如，在光谱分析和实验室装置中，EDFA可以用作光放大器，提供稳定和放大的光信号。
EDFA
P PP ,in 1 S PS ,in
假设没有自发辐射，根据能量 守恒： 当输入功率非常大时，增益为1， 无放大
增益随掺铒光纤长度的变化
在通过铒纤的一定长 度后，泵浦没有足够 的能量在其后产生足 够的粒子数反转，增 益开始下降。在非泵 浦区，吸收大于增益。
合成增益
波长
波长
波长
增益平坦/均衡技术
2. 新型宽谱带掺杂光纤： 如掺铒氟化物玻璃光纤（30nm平坦带宽）、铒/铝共 掺杂光纤（20nm）等， 静态增益谱的平坦，掺杂工艺复 杂。 3. 声光滤波调节： 根据各信道功率，反馈控制放大器输出端的多通道 声光带阻滤波器，调节各信道输出功率使之均衡，动态均 衡需要解复用、光电转换、结构复杂，实用性受限
多信道增益谱
2高浓度掺铝EDFA的增益波长特性
北京兴宇通SPACECOM 10G EDFA
产品参数工作波长：1550.12nm 增益：20/25db
SPACECOM 2.5G EDFA
工作波长：1550.12nm 光增益：15/17db
G(dB) 10lg
Ps ,out Ps ,in
Pout PASE 10 lg Pin
EDFA增益
G与光放大器的泵浦功率、掺杂光纤的参数和 输入光信号有很复杂的关系。
估算式：
GE
PS ,out PS ,in
P PP ,in 1 S PS ,in
增益随输入光功率的变化
3
2 10 20 30 40 50 60 70 80 90
30
100
泵浦功率 mW
4. EDFA 的应用
EDFA的三种应用方式
掺铒光纤放大器(EDFA)简介
反转粒子数与输出功率沿光纤的分布
增益饱和
GEF DFA的光学指标
28.7 28.6 28.5 28.4 28.3 28.2 28.1
28 27.9 27.8 27.7 27.6
1525
1530
1535
1540
Magnetic tube Faraday Rotator ISO的基本结构
GEainDFA的光学指标
G1(v) exp{[ e (v)N2 a (v)N1]L}
➢ N2,N1分别是激光上下能级的平均粒子数线密度，N=N1+N2是单位长度 铒光纤的铒粒子数。直接决定铒光纤最重要参数：单位长度的吸收系数。
2h
SNRout iout 2
2G 2 Pin2
2iout
(Ssig sp Sspsp Sshot )Be
2iout : 光电流的方差，表示EDFA输出的噪声。EDFA的噪声主要考虑散粒噪声，信号-ASE
拍频噪声，ASE-ASE拍频噪声。其中信号-ASE拍频噪声与光学带宽无关，而ASEASE拍频噪声与光学带宽是相关的，所以在EDFA后加一个光学滤波器可以滤除绝大 部分ASE-ASE拍频噪声，但是对于信号-ASE拍频噪声没有影响，所以这里我们主要 考虑散粒噪声以及信号-ASE拍频噪声。
基PD 本结构与组成器件 当入射光照射到半导体材料上，半导体吸收就产生一个电
子—空穴对。在外加电压建立的电场作用下，电子和空穴就
在半导体中渡越并形成电流流动，称为光电流，I p RPin
入射光 半导体
ITMS 结构 公司目前用到的PD主要有PIPD，UTMS，ITMS等类型。
几种常见的光放大器的比较
对几类放大器的认识在DWDM系统中，特别是超远距离的传输中，由于不可避免的存在光纤信号功率的损失和衰减，所以补偿是必要的。
现在常用的放大器有掺铒光纤放大器（EDFA）,拉曼放大器（FRA），半导体激光放大器（SOA），光纤参量放大器（OPA）。
现就这几类放大器的工作原理和特殊情况做一下说明。
1）掺铒光纤放大器（EDFA）EDFA（Erbiur Doped Fiber Amplifer）是光纤放大器中具有代表性的一种。
由于EDFA 工作波长为1550nm，与光纤的低损耗波段一致且其技术已比较成熟，所以得到广泛应用。
掺铒光纤是EDFA的核心原件，它以石英光纤作基质材料，并在其纤芯中掺入一定比例的稀土原素铒离子（Er3+）。
当一定的泵浦光注入到掺铒光纤中时，Er3+从低能级被激发到高能级，由于Er3+在高能级上寿命很短，很快以非辐射跃迁形式到较高能级上，并在该能级和低能级间形成粒子数反转分布。
由于这两个能级之间的能量差正好等于1550nm光子的能量，所以只能发生1550nm光的受激辐射，也只能放大1550nm的光信号。
EDFA的组成：工作原理图：那么，EDFA的输出公路车是如何控制的呢？一般来说,EDFA的输出功率与输入信号光强度，铒纤的长度以及泵浦光的强度。
在EDFA使用的过程中，一般要控制好EDFA的平坦增益，那么不平坦的增益和平坦增益有什么区别呢？平坦的输出增益会使EDFA放大的输出功率得到一个稳定的信号增益。
如何控制增益？增益的控制室有2种选择的，一种是掺金属元素，另外一种是GFF定制，所谓的掺金属元素是值得是掺杂金属铝元素。
有上图可以知道，掺铝的金属元素的EDFA在增益的控制上明显要比不掺铝的EDFA平坦的多。
需要注意的是：EDFA在放大信号的同时也放大了噪声，而噪声主要来自EDFA的自身受激辐射，是主要的噪声源，也是系统OSNR劣化的主要原因。
放大器产生的自发辐射噪声功率为：PASE = -58 + NF + G （dBm）其中NF为光放大器噪声系数（dB）、G为光放大器的增益（dB）除了放大功率之外，还有几个量也是EDFA中比较重要的，了解他们，有助于在EDFA 故障中的维护定位：作电流：也称作偏置电流，其决定着放大板的输出光功率。
简述edfa的工作原理
简述edfa的工作原理EDFA（Erbium-Doped Fiber Amplifier）是一种基于光纤中掺入掺铒材料并利用电磁辐射跃迁增益的光放大器。
它是一种现代通讯系统中经常使用的设备，可用于放大光信号，使其传输距离更远，可以在光纤通信、光谱分析等领域发挥着重要的作用。
本文将详细介绍EDFA的工作原理。
一、掺铒光纤毫无疑问，制造EDFA的关键在于掺入铒元素的光纤。
掺铒光纤是将少量的铒离子掺入光纤芯部较高掺杂的二氧化硅玻璃中制成的。
当光波经过掺铒光纤时，光波与掺铒离子相互作用，将能量传递给铒离子。
这种相互作用的结果是铒离子能从低能级跃迁至高能级，并在过程中吸收光子的能量。
铒离子在它的高能级中是不稳定的，因此会很快地回到它较低的能级，并释放已吸收的能量。
这个过程称为辐射跃迁。
二、基础放大EDFA的基础放大是通过将准单色光波注入掺铒光纤中，利用光泵浦器向光纤中注入一定波长（通常为980 - 1480纳米）和高功率的激光光束，使光波与铒离子相互作用，从而实现增益。
这种光泵浦方法的目的是将铒离子激发到它们的高能级。
三、工作原理EDFA的工作原理可简述为：光源产生的光信号通过偏振控制器进入掺铒光纤，经由不断自发辐射和电磁跃迁，不断地增强信号强度，最后输出给检测器。
具体而言，掺铒光纤用于将光子能量转化为激发铒离子中电子的能量。
激发的铒离子在辐射跃迁时释放处它们吸收的能量，并放出原来和输入信号相同的光子。
在输入信号和输出信号中，前者是需要放大的目标信号，而后者是已经被放大的信号，通常经过光纤传输后进行接收。
EDFA被广泛应用于光通信系统中，以增强通信信号，允许信号在更长的距离内保持稳定，以及在大型互联网数据中心中增强数据流程的效率。
四、EDFA的优点相对于一些传统的放大器（如掺镱光纤放大器、拉曼放大器等），掺铒光纤放大器有如下优点：1.它的增益宽带是连续的，可通过调整增益峰位置和带宽来满足对信号增强的要求；2.与拉曼放大器不同，EDFA只对信号光进行放大，且不需要进行滤波处理；3.相对于掺镱光纤放大器而言，EDFA不需要激光器和稳定的泵浦光源，因此可以在制造过程中减少生产成本。
edfa的工作原理是什么,有哪三种应用方式
EDFA的工作原理是什么，有哪三种应用方式1. EDFA的工作原理EDFA全称为光纤放大器（Erbium-Doped Fiber Amplifier），是一种利用铒元素掺杂的光纤来实现光信号放大的设备。
其工作原理主要基于激光原理和能级跃迁原理。
当输入光信号进入掺杂铒元素的光纤中时，铒元素的激发态会与外部光子发生相互作用，使铒元素的电子跃迁到高能级态，然后再跃迁回到基态时释放出光子，从而实现光信号的放大。
通过控制光纤中的铒元素的浓度以及输入激光的功率和波长，可以实现对信号的放大和调控。
2. EDFA的三种应用方式（1）光通信系统中的放大器在光通信系统中，EDFA被广泛应用于光纤传输系统中的信号放大。
EDFA可用于放大光信号，延长光信号传输的距离，提高数据传输的速率和质量。
通过将EDFA放置在光纤通信网络的中继站点或节点处，可以实现对信号的频率转换和增益调节，提高光信号在传输过程中的稳定性和可靠性。
（2）激光器的增益介质EDFA还可作为激光器的增益介质，用于提供激光器输出光功率的放大。
通过在激光器的输出端接入EDFA，可以提高激光器的输出功率和光谱质量，拓展激光器的应用范围和功效。
这种应用方式在激光雷达、光纤传感器和激光通信等领域得到广泛应用。
（3）光网络中的信号再生器在光网络中，由于信号在传输过程中会受到衰减和失真的影响，需要对信号进行再生和放大。
EDFA可以作为光网络中的信号再生器，用于恢复传输过程中信号的强度和质量，提高信号的传输范围和速率。
通过将EDFA置于光网络的关键位置，可以有效地提高光信号的传输效率和可靠性。
综上所述，EDFA通过利用铒元素掺杂的光纤实现光信号的放大，具有在光通信系统、激光器、光网络中的应用，为光通信技术和光电器件的发展提供了重要支持和推动。
edfa光纤放大器的增益计算方法
edfa光纤放大器的增益计算方法EDFA（Erbium-Doped Fiber Amplifier）光纤放大器是一种利用掺铒（Er）的光纤来放大光信号的设备。
计算EDFA光纤放大器的增益是评估其性能的重要指标之一。
以下是EDFA光纤放大器增益的计算方法。
1. 引入EDFA增益公式EDFA的增益与输入信号功率（Pin）、输出信号功率（Pout）、以及光纤长度（L）之间存在一定的关系。
基于此，我们可以使用下面的公式来计算EDFA的增益（G）：G = 10 * log10（Pout / Pin）2. 测量输入与输出功率首先，我们需要测量EDFA的输入功率和输出功率以供计算。
通过光功率计等仪器，可以准确地测量这些功率值。
确保测量时选择适当的波长范围和功率范围。
在测量输入和输出功率时，应确保信号完全传输到EDFA的输入端和输出端。
3. 确定光纤长度EDFA的光纤长度通常是已知的，可从制造商提供的产品规格中获取。
确保使用正确的长度值进行计算。
4. 计算EDFA的增益使用第一步中提到的EDFA增益公式进行计算。
将测量得到的输入功率和输出功率代入公式中，同时考虑光纤长度。
计算得到的结果即为EDFA的增益。
需要注意的是，由于EDFA的性能受到许多因素的影响（例如波长、输入功率水平、光纤损耗等），上述计算方法提供的增益值可能只是一个近似估计。
在实际应用中，准确的增益值可能需要进行更为精确的测量和计算。
总结：EDFA光纤放大器的增益计算是评估其性能的重要指标之一。
通过测量输入功率和输出功率，并使用相关的增益公式，我们可以得到近似的EDFA增益值。
然而，在实际应用中，需谨慎考虑其他因素对增益的影响，以获得更准确的结果。
掺铒光纤的放大原理
掺铒光纤的放大原理EDFA 的放大作用是通过1550nm 波段的信号光在掺铒光纤中传输与Er 3+离子相互作用产生的。
在光与物质相互作用时，光可以被看作由光子组成的粒子束，每个光子的能量为：Ｅ=hv其中： Ｅ为光子的能量， v 为光的频率，h 为普朗克常数。
掺铒光纤中的Er3+离子所处的能量状态是不能连续取值的，它只能处在一系列分立的能量状态上，这些能量状态称为能级。
当在掺铒光纤中传输的光子能量与Er 3+离子的某两个能级之间的能量差相等时，Er 3+离子就会与光子发生相互作用，产生受激辐射和受激吸收效应。
受激辐射是指Er 3+离子与光子相互作用从高能级跃迁到低能级，发射出一个与激发光子完全相同的光子（即光子的频率、相位、传播方向、偏振态相同）；受激辐射是指Er 3+离子与光子相互作用从低能级跃迁到高能级，并且吸收激发光子。
为了详细说明EDFA 的放大原理，下图给出了Er 3+离子与光放大作用有关的能级结构。
如铒离子能带图所示，与Er 3+离子产生光放大效应的能级有三个：激发态、亚稳态、基态。
激发态与基态之间的能量差与泵浦光子能量相同，亚稳态与基态之间的能量差与1550nm 的光子能量相同。
在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er 3+离子抽运到激发态上，处于激发态的Er 3+离子又迅速无辐射地转移到亚稳态上。
由于Er 3+离子在亚稳态上能级寿命较长，因此，很容易在亚稳态与基态之间形成粒子数反转，即处于亚稳态的Er 3+粒子数比处于基态的Er 3+粒子数多。
当信号光子通过掺铒光纤，与Er 3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用；只有少数处于基态的Er 3+离子对信号光子产生受激吸收效应，吸收光子。
Er 3+离子的亚稳态和基态具有一定的宽度，使EDFA 的放大效应具有一定波长范围，其典型值为1530~1570nm 。
光放大器原理和类型
光放大器原理和类型光放大器是光通信系统中的重要组成部分，用于放大光信号，以增加光信号传输的距离和强度。
它利用光-物质相互作用的原理，将输入的弱光信号转换为强光信号进行传输。
光放大器主要有掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）、掺铽光纤放大器（TDFA）等不同类型，下面将详细介绍光放大器的原理和各种类型。
光放大器的基本原理是利用激光器将光泵浦入掺杂了能级较低的材料中，通过受激辐射的过程，使其释放出能级较高的光子，从而实现光信号的放大。
具体来说，光放大器通过掺杂适量的稀土离子（如铒、镱、铽等）到光纤或半导体材料中，在其中生成能级分布，然后利用受激辐射的作用，将注入的光子能级向较高能级转移，产生更多的光子，从而达到放大光信号的目的。
根据放大介质的不同，光放大器主要分为掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）、掺铽光纤放大器（TDFA）等不同类型。
1. 掺铒光纤放大器（EDFA）：EDFA是最常用的光放大器之一、它将掺铒光纤作为放大介质，其中掺杂的铒离子能够在1060nm波长范围内发生受激辐射，从而实现光信号的放大。
EDFA具有宽带、高增益、低噪声等优点，适用于光通信系统中的长距离传输。
2. 掺镱光纤放大器（YDFA）：YDFA利用掺镱光纤作为放大介质，其中掺杂的镱离子能够在1550nm波长范围内发生受激辐射。
YDFA具有较高的增益和较高的饱和功率，适用于光纤通信系统中的长距离传输和高速率传输。
3.掺铽光纤放大器（TDFA）：TDFA利用掺铽光纤作为放大介质，其中掺杂的铽离子能够在中红外波段范围内发生受激辐射。
TDFA具有广泛的放大带宽和较高的增益，适用于光纤传感器、光谱分析等领域。
以上是三种常用的光放大器类型，它们在不同的波长范围和应用领域上有各自的特点和优势。
此外，还有其他类型的光放大器，如电子束激励放大器（EBFA）、半导体光放大器（SOA）等。
电子束激励放大器（EBFA）利用电子束注入到放大介质中激发放大介质中的光，实现光信号的放大。
edfa增益斜率
edfa增益斜率（原创实用版）目录1.引言2.什么是 EDFA3.EDFA 的增益斜率4.EDFA 增益斜率的应用5.结论正文【引言】光纤通信中，光放大器（Optical Amplifier, OA）是一种重要的设备，用于放大光信号，从而延长光信号的传输距离。
在光放大器中，EDFA （Erbium-Doped Fiber Amplifier，掺铒光纤放大器）是一种广泛应用的放大器。
本文将介绍 EDFA 的增益斜率及其应用。
【什么是 EDFA】EDFA 是一种光纤放大器，它采用掺铒的光纤作为增益介质。
铒离子在光纤中扮演着能量存储和转移的角色，当光信号经过掺铒光纤时，铒离子会吸收光能量并放大光信号。
这种放大器具有很高的增益、较低的噪声和较宽的带宽，因此在光纤通信中得到了广泛应用。
【EDFA 的增益斜率】EDFA 的增益斜率是指在特定波长范围内，光信号增益与输入光功率之间的比率。
通常用 dB/mW（分贝/毫瓦特）表示。
增益斜率是衡量 EDFA 性能的一个重要参数，它决定了光信号在传输过程中的放大效果。
增益斜率越大，光信号的放大效果越好，从而可以实现更远距离的传输。
【EDFA 增益斜率的应用】EDFA 的增益斜率在光纤通信系统中具有重要应用。
首先，在光纤传输系统中，光信号会因衰减而减弱，通过 EDFA 的增益斜率可以计算出需要多少个 EDFA 来实现光信号的有效放大。
其次，增益斜率可以用于评估EDFA 的性能，如增益均匀性、噪声性能等。
此外，增益斜率还可以用于优化光纤通信系统的设计，例如选择合适的 EDFA 数量和配置，以实现最佳的系统性能。
【结论】掺铒光纤放大器（EDFA）在光纤通信中具有重要应用，其增益斜率是衡量其性能的一个重要参数。
了解 EDFA 的增益斜率有助于优化光纤通信系统的设计和实现更远距离的光信号传输。
