冲压模具结构及其设计介绍
冲压模具结构介绍
凸凹模
是同时具有落料凸模和冲 孔凹模作用的工作零件， 用于在板料上同时冲裁出 内孔和外形。
定位零件
定位销
用于确定送料方向或工序件在模 具中的位置。
定位板
用于确定工序件在模具中的位置。
定位块
用于确定工序件在模具中的位置。
压料、卸料及出件零件
压料板
用于在冲压过程中压住板 料，防止其翘起或移动。
卸料板
航空航天领域对金属材料的性能要求极高 ，冲压工艺可以满足高精度、高质量的要 求，因此在航空航天领域也有广泛应用。
如建筑、机械、电子、仪器仪表等领域也 都有冲压模具的应用。
02 冲压模具结构组成要素工作零件01 Nhomakorabea02
03
凸模
是冲模中起直接冲裁作用 的凸形工作零件，用以冲 出凹形件或型材的孔。
凹模
是冲模中起直接冲裁作用 的凹形工作零件，用以冲 出凸形工件或带孔凹形件。
作用
冲压模具在冲压加工中起着至关重要的作用。首先，它是实现金属板材冲压成形 的关键工艺装备；其次，模具的结构和精度直接影响冲压件的质量和生产效率； 最后，模具的制造成本和使用寿命也是冲压加工成本的重要组成部分。
模具分类
按工艺性质分类
可分为冲裁模、弯曲模、拉深模、成 形模等。
按工序组合程度分类
按模具导向方式分类
可分为无导向模具、导柱导套导向模 具、导板导向模具等。
可分为单工序模、复合模、级进模等。
应用领域
汽车制造
家电制造
汽车车身覆盖件、结构件等大量采用冲压 工艺生产，因此汽车制造是冲压模具的主 要应用领域之一。
家电产品如洗衣机、冰箱、空调等的金属 外壳和内部结构件也大量采用冲压工艺生 产。
冲压模具结构及其成型方法介绍
折弯结构设计技巧
采用折弯一位保证产品负角
21
拉深模具成型结构图
22
拉深结构
拉深方法有两种： Ａ）:中小型拉深通常用于料薄df<200mm Ｂ) :大型拉深通常用于df>200mm
23
拉深结构
特殊拉深：冲子可以采用台阶形多次拉深方法．
24
通常材料拉深次数
25
模具设计技巧
环形撕破局部放大图
冲压模
冲孔模
落料模 切边模
模成型
切破模
折弯模 抽引模 拉伸模 漲涨形模
其它模:
調整模 整形模
8
压筋线标准
压筋线目的保证角度稳定和外偏．高度在材料1\4. 宽度根据材料厚度而定保证强度最小0.2mm
9
模具设计规范
简单Ｖ成型模
特點: A.回弹 B.中性层位置内移 C.弯曲材料厚度变薄 D.材料长度增加
37
手机屏蔽罩品质常见异常
七；字码消失残缺不清晰，麻点消失不清晰：模具未压死；字码麻点镶件高度不够或者磨损；模具内 有压废料字吗蹦缺。
八： 产品变形，拱形，有螺丝压印，模印：产品变形，材料扭曲未过平；压料力不够导致脱料变形； 模板变形；调平螺丝高度没调好或者为了调平面度螺丝变形。产品拱形，模具未压到位，模具内压废料 产品导致拱形。上下模压的太死；镶件高出或矮过模面会在产品上留下模印压伤。
在运转过程中,下模产 品定位装置,随着上模刀 口同时运动,保证产品正 常切断.
30
模具设计技巧
成型机构图
更改为钨钢滚轮棒插入冲子 头部,使成型时钨钢棒滚动减 少对产品磨擦力.
改为滚动后产 品明显减少擦伤.
31
模具设计技巧
两个刀口接刀未15度.容易产生毛刺. 产品接刀毛刺0.15mm

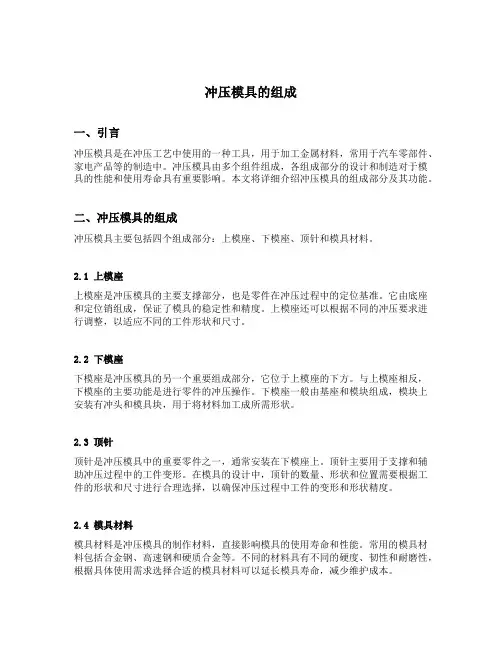

冲压模具的组成
冲压模具的组成一、引言冲压模具是在冲压工艺中使用的一种工具，用于加工金属材料，常用于汽车零部件、家电产品等的制造中。
冲压模具由多个组件组成，各组成部分的设计和制造对于模具的性能和使用寿命具有重要影响。
本文将详细介绍冲压模具的组成部分及其功能。
二、冲压模具的组成冲压模具主要包括四个组成部分：上模座、下模座、顶针和模具材料。
2.1 上模座上模座是冲压模具的主要支撑部分，也是零件在冲压过程中的定位基准。
它由底座和定位销组成，保证了模具的稳定性和精度。
上模座还可以根据不同的冲压要求进行调整，以适应不同的工件形状和尺寸。
2.2 下模座下模座是冲压模具的另一个重要组成部分，它位于上模座的下方。
与上模座相反，下模座的主要功能是进行零件的冲压操作。
下模座一般由基座和模块组成，模块上安装有冲头和模具块，用于将材料加工成所需形状。
2.3 顶针顶针是冲压模具中的重要零件之一，通常安装在下模座上。
顶针主要用于支撑和辅助冲压过程中的工件变形。
在模具的设计中，顶针的数量、形状和位置需要根据工件的形状和尺寸进行合理选择，以确保冲压过程中工件的变形和形状精度。
2.4 模具材料模具材料是冲压模具的制作材料，直接影响模具的使用寿命和性能。
常用的模具材料包括合金钢、高速钢和硬质合金等。
不同的材料具有不同的硬度、韧性和耐磨性，根据具体使用需求选择合适的模具材料可以延长模具寿命，减少维护成本。
三、冲压模具的工作原理及应用3.1 工作原理冲压模具的工作原理是利用上模座和下模座的相对运动，通过冲头对工件进行压制或拉伸，使工件在冲压过程中发生塑性变形，最终得到所需的形状。
在冲压过程中，顶针的作用是保证工件的变形，并通过模具设计的合理排列和形状来保证工件的精度和质量。
3.2 应用冲压模具广泛应用于各个行业，特别是汽车零部件制造、家电产品制造等领域。
在汽车行业中，冲压模具被用于制造车身部件、车门、发动机零部件等。
在家电行业，冲压模具可用于制造洗衣机、电视机、冰箱等产品的外壳和零部件。
冲压模具结构最清晰讲解图文原创
•材质： SLD，硬度HRC58~62 。
•加工顺序= 锯床 铣床 大水磨 真空热处理深冷处理 大水磨 线割（快） 精磨
•
生成坯料 铣孔和槽 表面平整加工 增加硬度与防锈 表面粗平整 快走丝加工孔 确保平整
•脱料板，1.放置压卸料和折弯镶件，保证位置的精确性；2.当模具下行
，脱料板先预压冲压材料；冲子冲剪完成后，借由卸料弹簧提供的力将冲 子与冲压材料分离。
•折弯镶件，尾部紧靠脱料垫板，合模时与料带接触从而成型。 •压卸料镶件，尾部紧靠脱料垫板，包裹下料冲子，预压和卸料。
•引导针，冲裁形成延边料的定位孔，料带行进靠引导针带动。数量越多 则精度越高。
•材质： SLD，硬度HRC58~62 。
•加工顺序= 锯床 铣床 大水磨 真空热处理深冷处理 粗磨
•
生成坯料 铣孔和槽 表面平整加工
•锁板螺丝，将下垫板+下模板锁紧为一个整体。
•浮料销，当成型入子或镶件高出下模板时，需要浮料销撑起料带 ，才能正常送料。
•导柱避位孔，内导柱上下运动需要避空对应位置。
•U型槽，将模具锁紧在机床。
•材质：45钢，自身硬度，无特别要求。
•加工顺序= 锯床 铣床 大水磨 线割（慢） 镀硬铬
•
生成坯料 铣孔和槽 表面平整加工 慢走丝加工孔 防锈
，进行放电腐蚀
•达到最终形状。
•1 线割 •取常用材料，快走 丝将坯料切割接近零 件尺寸，并钻孔后慢 走丝加工通孔 。
•2 磨 •磨掉上工站残留线 头，将所有磨床能 加工的尺寸全部磨 成零件的设计尺寸 。
•3 PG •用光学研磨机床PG 加工细小倒角。
•4 放电 •先用CNC加工电极再 将电极安装到火花机 ，进行放电腐蚀 •达到最终形状。
冲压模具设计与制造-冲模结构及设计
§7.2 冲模主要零件设计
七.连接与固定零件
1.固定板
将凸模或凹模按一定相对位置压 入固定后，作为一个整体安装在上 模座或下模座上。(H7/m6、H7/n6)
2.垫板
直接承受凸模的压力，以降低模 座所受的单位压力，防止模座被局 部压陷，
2021/7/13
37
§7.2 冲模主要零件设计
3.模柄
作为上模与压力机滑块连接的零件。 ① 与压力机滑块上的模柄孔正确配合，安装可靠； ② 与上模正确而可靠连接(H7/m6、H7/h6) 。
2021/7/13Fra bibliotek14§7.2 冲模主要零件设计
2021/7/13
15
§7.2 冲模主要零件设计
(2) 凹模刃口的结构类型
2021/7/13
16
§7.2 冲模主要零件设计
a. 直壁刃口 ① 刃口强度较高，修磨后刃口尺寸不变。 ② 凹模内易积存废料或冲裁件，尤其间隙较小时，刃口直壁
部分磨损较快。 ③ 用于冲裁形状复杂或精度要求较高的零件。
2021/7/13
10
§7.2 冲模主要零件设计
b. 非圆形凸模
a) 台肩固定
b) 铆接固定
2021/7/13
c) 直通式凸模
11
§7.2 冲模主要零件设计
c. 大、中型凸模 镶拼式凸模不但节约贵重的模具钢，而且减少锻造、热处理和 机械加工的困难。
2021/7/13
12
§7.2 冲模主要零件设计
工艺结构部分
定位零件
6.定位销（定位板）
7.侧压板
8.侧刃
9.卸料板
压、卸料及出件零件
10.压料板（压边圈） 11.顶件器
12.推件器
冲压模具结构及其设计介绍
冲压模具结构及其设计介绍1. 引言冲压模具是冲压工艺中的关键部件，也是冲压过程中实现成形的关键工具。
冲压模具结构的设计与制造直接影响着产品的质量和生产效率。
本文将介绍冲压模具的结构及其设计要点，以帮助读者更好地理解和应用冲压模具。
2. 冲压模具结构冲压模具通常由上模、下模和导向装置组成。
2.1 上模上模是冲压模具的最上局部，其主要功能是固定和定位工件。
根据实际需要，上模可以采用滑块式、拉杆式或翻转式结构。
上模通常由上模座、上模座板、上模底板和上模底板螺钉组成。
2.2 下模下模是冲压模具的最下局部，其主要功能是支撑工件和提供成形空间。
下模通常由下模座、下模座板、下模底板和下模底板螺钉组成。
2.3 导向装置导向装置是冲压模具的重要组成局部，其主要功能是确保上模和下模的定位和运动精度。
导向装置可以分为直线导向和滑动导向两种形式，具体结构的选择需根据实际应用需求而定。
3. 冲压模具设计要点冲压模具设计时需要考虑以下几个要点：3.1 工件形状分析在进行冲压模具设计之前，需要对工件的形状进行分析。
通过对工件形状的分析，可以确定冲压模具的结构、材料选择、工艺布局等设计参数。
3.2 材料选择冲压模具的材料选择直接影响着模具的寿命和性能。
一般而言，冲压模具的工作部位应选择高硬度、高强度、高热稳定性的材料，如优质合金工具钢等。
3.3 充气系统设计充气系统是冲压模具设计中必不可少的一局部，其作用是通过充气将工件弹出模具。
充气系统的设计应考虑到冲压过程中的力学特性，并确保充气均匀、稳定。
3.4 固定方式设计冲压模具的固定方式设计直接影响着模具的稳定性和定位精度。
常见的固定方式有机械固定和气动固定两种，具体选择需根据模具的具体结构和工艺要求而定。
3.5 冲压力分析冲压过程中的冲压力分析是冲压模具设计的重要环节。
通过对冲压力的分析，可以确定模具的结构强度和刚度，以及选取适宜的冲压机。
4. 结论冲压模具是冲压工艺中不可或缺的工具，其结构和设计直接影响着产品质量和生产效率。
冲压模具基本构造之介绍
4
沖孔廢料從下模板到下墊板到下模座漏料孔落下. 在沖床經過下死點后,沖床滑塊帶動上模開始回升,
此時,由於壓力緩解,在上模脫料彈簧力的作用下, 上脫板把沖件從沖子上頂出,完成脫料. 下模板的頂料銷上頂,使沖件回位.
螺絲 功能：模具零件之間的相互連接件
T型直身沖頭 功能：沖孔用零件
37
谢谢！
5
沖床滑塊帶動上模繼續上行,回到開模狀態時的最高
點,完成一次沖壓過程.
6
2、沖孔模各模板、零件的名稱 及作用。
7
上模座
功能: 是上模部分
及外導柱或外導 套的固定板.沒有 上托板時,還具有
上托板的功能.
8
上墊板
功能: 承受夾板
上沖子的作用 力,保証彈簧有 足夠的壓縮行 程.
9
上夾板 功能:
19
1、復合模的工作過程
復合模的工作過程根據沖床的運動時間順序分為以下 幾個部分: 沖床滑塊帶動上模從開模狀態時的最高點開始向下運動,此
時下上模未有接觸. 當上脫板（內脫）接觸到下模的沖件時上脫板停止運動,沖
床滑塊繼續向下運動,上模脫料彈簧開始壓縮,上脫板受彈 簧壓力,壓緊沖壓.經過一定的行程,母模板及裝在上夾板上 的沖子接觸到沖件. 當母模板接觸到沖件時,下模的脫料彈簧也開始壓縮,外脫 板向下運動,公模板（下模）與母模板（上模）發生剪切, 模具開始落料.
冲压模具基本构造之 介绍
一、沖孔模的基本結構
2
1、沖孔模的工作過程
沖孔模的工作過程根據沖床的運動時間順序分 為以下幾個部分:
沖床滑塊帶動上模從開模狀態時的最高點開始 向下運動,此時下上模未有接觸.
冲压模具结构及其成型方法介绍
冲压模具结构及其成型方法介绍1. 引言冲压模具是一种广泛应用于工业生产中的重要工具。
它被用于制造各种金属零件，包括汽车零件、家电零件、电子零件等等。
冲压模具的结构和成型方法对于产品的质量和效率有着重要的影响。
本文将介绍冲压模具的结构组成和常用的成型方法。
2. 冲压模具的结构组成冲压模具主要包括模座、模架、模板和顶出机构等几个根本局部。
2.1 模座模座是冲压模具的底部支撑局部，它通常由稳固的合金钢制成，具有足够的强度和刚度。
模座中还设有导向柱和导向套，用于保持模具的定位准确。
模架是冲压模具的主体局部，它由优质的钢材制成，并经过精确的加工。
模架上通常设有导向柱和导向套，用于支撑模板和定位。
2.3 模板模板是冲压模具中负责成型的零部件，它通常由高硬度和高耐磨性的材料制成，例如高速钢或硬质合金。
模板上设有凹模和凸模，通过凹模和凸模的配合来实现金属材料的压制和成型。
2.4 顶出机构顶出机构是冲压模具中的重要组成局部，它用于将成型后的零件从模具中顶出。
顶出机构通常由弹簧、顶出杆和顶出板组成，可以通过弹性力和顶出杆的推力将成型后的零件从模具中顶出。
3. 冲压模具的成型方法冲压模具的成型方法主要有单冲、连冲和复合冲压三种。
单冲是最简单、最常见的冲压模具成型方法之一。
它是通过一次冲击将材料冲压成形的过程。
单冲通常适用于较简单的零件成型，在成型过程中，模具只进行一次压制操作。
3.2 连冲连冲是一种高效的冲压模具成型方法，它可以在一次往复冲击中完成多个成型过程。
连冲通常适用于复杂的零件成型，在成型过程中，模具可以进行屡次连续的压制操作，从而提高生产效率。
3.3 复合冲压复合冲压是一种复杂的冲压模具成型方法，它通过屡次冲压和转位的组合来实现零件成型。
复合冲压通常适用于多重加工程序的零件成型，可以在一个模具中完成多个工序的加工，从而减少生产周期和工艺复杂性。
冲压模具是一种重要的工业生产工具，具有广泛的应用领域。
了解冲压模具的结构组成和成型方法对于提高生产效率和产品质量具有重要意义。
冲压模具结构总体介绍
經電解清洗、退火及調質等過程製造而成。冷軋鋼品因厚度薄、尺寸精確、表面粗 糙度分級多，容易塗漆及電鍍、且機械性質及加工性良好，易於衝壓製成各種產品 ，故用途非常廣泛，舉凡汽車車體、電子零件、家電用品、鋼製傢俱、容器等，均 需大量使用冷軋鋼品做為加工材料。 該產品依用途別可區分為下列三類：
對于沙拉孔的成形﹐一般分為三個步驟﹐第一步﹕沖底孔﹔第二步﹕打沙拉孔﹔第 三步﹕沖沙拉過孔。由于沙拉的形式有兩種﹐對于其成形過程﹐有特殊的要求﹐據
本內容詳見下列敘述。 第一步 ﹕沖底孔﹐如圖三所示﹕ 在第一步沖底孔﹐沖頭直徑=D-0.4mm.
冲压模具结构总体介绍
第二步﹕打沙拉孔﹐如圖四和圖五所示﹕
冲压模具结构总体介绍
结构 成本、周期
制造精度 材料利用率
生产效率 维修
产品精度 品质
安全性 自动化
冲床性能要求 应用
三类模具的优缺点比较：
工序模
复合模
简单 小、短
低 高 低 不方便 高 不方便 高 低 不安全
低
小批量生产 大、中型零件的冲压试制
低
大批量生产 内外形精度要求高
冲压模具结构总体介绍
五：冷沖壓成形中常用工藝
• 1.冲裁:包括落料和冲孔两个工序。 • 1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时
尺寸以模仁为准，间隙取在冲子上； • 2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，
间隙取在模仁上。
• 2.剪切:用模具切断板材,切段线不封闭. • 3.切口:在坯料上将板材部分切开,切口部分发生弯曲. • 4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。 • 5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。
冲压模具结构及设计介绍课件
1. SPCC
SPCC是以酸洗后的热轧钢卷在常温下轧延至0.3~3.2mm后 经清洗、退火及调质等过程制成。
该材料依用途可分为以下几类：
a.一般品质：SPCC，适合加工程度较低的产品，如冲切和折弯。 b.冲压品质：SPCD，适合拉伸要求冲压及高度成型的零组件。 c.深冲品质：SPCE，拉伸性能强于SPCD，表面需要电镀，很少使 用。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
5. 连剪带折弯结构 作业说明： 先剪后折刀口高度为一个料厚，斜1.5度，目的是
减少冲头同切口之间的接触面，以便減少摩擦。 沖头切口底部直2mm,是为了保证刀口強度，防止
崩刃。沖头折弯边高度为1.5T，这样可保证先 剪断后折边。
1. 下料模结构
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
2. 冲孔模结构
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
3. 折弯模结构
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
ａ．外观件：光面，绒面，耐指纹 ｂ．添加特殊的元素达到一些特殊的性能要求， 如添加Ag增加抗菌性能等等。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
5. 其它一些常用的材料 • 铝合金：AL5052 • 碳素工具钢: SK3，SK5，SK7 • SPTE马口铁
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是指用于冲压工艺的模具，它是冲压工艺中的重要组成部分。
冲压模具的结构设计对于冲压工艺的质量和效率具有重要影响。
本文将从冲压模具的结构设计和实例两个方面进行探讨。
一、冲压模具的结构设计冲压模具的结构设计是冲压工艺的关键环节之一。
一个优秀的冲压模具需要具备以下几个方面的设计要素：1. 合理的结构布局：冲压模具的结构布局应该合理，能够满足冲压工艺的要求，并且方便操作和维护。
通常包括上下模座、导向装置、冲头、顶出装置等部分。
2. 合适的材料选择：冲压模具需要承受较大的冲击和摩擦力，因此材料的选择非常重要。
常用的材料有优质合金钢、工具钢等，具有较高的硬度和耐磨性。
3. 合理的导向装置：导向装置能够确保上下模具的准确对位，以保证冲压工艺的精度。
常见的导向装置有滑块导向、销针导向等。
4. 适当的顶出装置：顶出装置能够将冲制件从模具中顶出，以便进行下一步的操作。
顶出装置的设计需要考虑冲制件的形状和尺寸等因素。
5. 合理的冲头设计：冲头是冲压模具的重要组成部分，其设计需要考虑冲制件的形状和尺寸等因素。
同时，冲头的材料选择和热处理也非常重要。
二、冲压模具结构设计实例以下是一个钣金冲压模具的结构设计实例：该冲压模具用于加工一种带有凹槽的钣金零件。
该零件的厚度为2mm，材料为优质冷轧板。
根据对该零件的要求，设计出了以下的冲压模具结构：1. 上模座：采用整体式上模座，材料为优质合金钢。
上模座上设置有导向装置，确保上下模具的准确对位。
2. 下模座：采用整体式下模座，材料为优质合金钢。
下模座上设置有顶出装置，以便将冲制件顶出。
3. 冲头：冲头采用硬质合金材料制造，并经过热处理，以提高其硬度和耐磨性。
冲头的形状和尺寸与钣金零件的凹槽相匹配。
4. 引导装置：在上模座和下模座上设置有引导装置，确保上下模具的准确对位，以保证冲制件的精度。
通过以上的结构设计，该冲压模具能够满足钣金零件的冲压工艺要求。
冲制过程中，上下模具准确对位，冲头能够将钣金材料冲剪成带有凹槽的零件，并通过顶出装置将零件顶出，以便进行下一步的操作。
冲压模具设计与制造-冲模结构及设计
存储液压系统所需的油液，通过油泵加压作用 于液压缸、阀门等部件。
冲模设计-材料选择
冷硬性
材料的硬度越高越难冲压，当然硬度越高的材料强 度和韧性越好。
热延性
材料的热延性越好，形变过程中的抗力就越小，越 容易冲出完整的形状。
塑性变形
材料的塑性变形越大，就越容易在制造过程中出现 毛边、裂纹等不良现象。
冲模设计-模具结构设计
构件要求
• 表面应经过精细加工 • 工件切口处应防止毛刺 • 件与件连接处应精确匹配
技术要求
• 壳体设有去气槽 • 导向、顶出、顶针等机构要结合工件特性设
计合理布置 • 穿孔器、切床等工具要相互匹配
冲模设计-角度设计
1 角度选取
根据材料和凸模角度之间的摩擦系数，选取适合的凸模工作角度。
定位销
通过定位销使得模具装配过程中上下啮合间隙 在同一方向消除，保证上下模在生产运行过程 中不发生左右晃动、卡死。
滑移销
一般用在弯曲模上，使得模具在正常运行过程 中能够保持产品轴线在同一平面内转动。
限位销
适用于弯曲模、月牙形模等多向度运动的模具， 避免发生与底板接触，保证正常冲裁顺利进行。
承重销
用于超大模具，保证模具在运行过程中不会发 生变形、受力不均等情况。
冲头及底板
冲头和底板位于模具上、下两个构件间，承受升降 架、压脚和切角等附属部件，不能承受冲压抗力。
升降架
升降架也称为移载板，起支架、供模颗、导向等方 便的作用。
冲模结构-顶出机构
弹簧复位-主要应用于冲裁模
顶出呈圆柱形，与上模座固连，下端通过影响 杆与活塞连接。
高弹性橡胶板顶出-主要应用于细长件 模
冲模设计-回头阀设计
冲压模具结构及设计
冲压模具结构及设计冲压模具是一种专门用于进行冲压加工的工具。
它的主要作用是将金属板材等原材料按照一定的形状和尺寸进行压制成零件或产品。
冲压模具由上模和下模两部分组成，通过上下模的相互配合，使得原材料在施加压力的作用下发生塑性变形，最终得到所需的成品。
冲压模具的结构设计非常重要，它直接影响到冲压加工的效果和产品质量。
下面是冲压模具的常见结构及设计要点：1.上模结构：上模是用来嵌入原材料并施加压力的部分。
上模的结构设计应该考虑到以下几个要点：-上模应该具有足够的强度和刚度，能够承受施加在上面的压力，并保持稳定的形状。
-上模的工作面应该经过精密加工，以确保产品的精度和表面质量。
-上模应该有适当的导向装置，以确保上下模的配合精度。
2.下模结构：下模是用来支撑原材料并使得其得到充分变形的部分。
下模的结构设计应该注意以下几个要点：-下模应该有足够的刚度，能够承受上模施加的压力，并保持稳定的形状。
-下模的工作面应该具有适当的形状和结构，以确保原材料的变形能够得到充分的发展和形成所需的形状。
-下模应该有适当的导向装置，以确保上下模的配合精度。
3.模具材料选择：冲压模具的材料选择应该根据具体的加工要求和产品特性来确定。
常见的模具材料有钢材、硬质合金等。
模具材料应具备高硬度、耐磨损、高韧性等特点，以确保模具的使用寿命和加工质量。
4.模具构造设计：模具的构造设计应该符合冲压工艺要求和产品要求，在确保加工质量的同时，尽可能减少生产成本。
模具的构造设计需要考虑模具的易于装卸、维修和调试等方面的要求。
5.寿命分析和改进：冲压模具在长期使用过程中会发生磨损和疲劳断裂等问题，因此需要进行寿命分析，并根据分析结果对模具进行改进。
例如，可以通过增加模具的硬度、改进模具的支撑结构等方式来延长模具的使用寿命。
综上所述，冲压模具的结构设计是冲压加工的关键，它直接影响到产品的加工质量和生产效率。
通过合理的结构设计和材料选择，可以提高冲压模具的使用寿命，减少生产成本，从而提高企业的竞争力。
冲压模具结构及其设计介绍ppt
冲压模具的主要零部件
凸模
用于形成冲压件的形状。
凹模
与凸模配合，形成冲压件的形状。
固定板
用于固定凸模，保证凸模和凹模的配合精度。
支撑板
用于支撑凹模，保证凹模的强度和稳定性。
上模座
用于安装上模，将上模固定在冲床滑块上。
下模座
用于安装下模，将下模固定在冲床工作台上。
冲压模具的结构形式
1 2
简单模
没有导向装置的模具，适用于精度要求不高的 简单冲压件。
SolidWorks在冲压模具设计中的应用
三维建模
SolidWorks是一款常用的三维机械设计软件，可以方便地创建冲压模具的各部件的三维 模型。
动画模拟
SolidWorks可以模拟冲压模具的工作过程，让用户更加直观地了解模具的结构和运动情 况。
优化设计
SolidWorks的优化设计功能可以对冲压模具的设计进行优化，提高模具的性能和可靠性 。
06
冲压模具设计软件介绍
AutoCAD在冲压模具设计中的应用
二维绘图
01
AutoCAD具有强大的二维绘图功能，可以方便地绘制冲压模
具的零件图、装配图和工艺图等。
三维建模
02
AutoCAD的三维建模功能可以用来创建冲压模具的各部件的
三维模型，方便进行模拟装配和运动干涉检查。
参数化设计
03
AutoCAD支持参数化设计，可以通过调整参数来修改设计，
冲压模具的分类
根据模具的结构特点，冲压模具可分为单工序模具、复合模 具和级进模具。
单工序模具只完成一个工序，复合模具将多个工序集成在一 起，级进模具则将多个工序依次排列。
冲压模具的应用范围
冲压模具广泛应用于汽车、家电、电子、航空航天等 领域。
冲压模具结构基础知识讲解
冲压模具结构基础知识讲解
1、冲压模具结构：冲压模具是用来完成冲压加工的工具，它
由模具底座、模架、模板、模板支架、模具芯、冲头、模具附件等组成。
2、模具底座：模具底座是模具的基础，它由钢板制成，安装
在机床上，支撑整个模具结构，并防止模具振动。
3、模架：模架由钢板制成，它的功能是支撑模具结构，保证
模具的稳定性，以及模具的定位精度。
4、模板：模板由铸铁或钢板制成，它的作用是在冲压过程中，把冲头压紧，使其与工件形成一定的接触力，从而实现冲压加工。
5、模板支架：模板支架由钢板制成，它的作用是支撑模板，
保证模板的稳定性，以及模具的定位精度。
6、模具芯：模具芯是模具里最重要的部分，它由铸铁制成，
它的功能是形成工件的型腔，以及使工件形成相应的形状。
7、冲头：冲头由钢材制成，它的作用是在冲压过程中，把工
件压紧，使其与模板形成一定的接触力，从而实现冲压加工。
8、模具附件：模具附件是模具里的其他部件，如凸点、凹点、挡板、推杆等，它们的功能是在冲压过程中，控制工件的位置，从而实现冲压加工。
(完整版)冲压模具结构最清晰讲解-图文-原创
上垫板 上夹板
脱料背板 脱料板 下模板 冲头
IVU
Ye --主要结构
引导针与送料检测装置
12
引导针和误送料检测装置
引导针的主要作用：在模具未做工之前将料条精确导正。 误送料检测装置的主要作用：是连接感应器，料条在送错位时，可防止模具闭合，已达到保护模具的目的。
内导柱
引导针
传感器 检测针
内导柱 IVU
锁板螺丝，将下垫板+下模板锁紧为一个整体。
浮料销，当成型入子或镶件高出下模板时，需要浮料销撑起 料带，才能正常送料。
导柱避位孔，内导柱上下运动需要避空对应位置。
U型槽，将模具锁紧在机床。
材质：45钢，自身硬度，无特别要求。
加工顺序= 锯床 铣床 大水磨
线割（慢） 镀硬铬
生成坯料 铣孔和槽 表面平整加工 慢走丝加工孔 防锈
上垫板 上夹板
脱料背板 脱料板
导料板
下模板
冲裁下料
料带
料带 导料板
IVU
Ye --主要结构
浮料组件
15
浮料组件：
在下图紫色圈的折弯工站，可见，受产品的向上结构影响，红色入子工件的左侧已经凸起超过料带高度。那么在这 种情况下，料带将会直接撞上入子，使得后续送料无法进行，即卡料。此时需要其他工件将料带向上撑起高过红色 工件，紫色工件的浮料块下方安装有弹簧，开模时，弹簧伸展将料带向上顶起进行送料；合模时，弹簧被压缩向下， 不影响其他工站。 浮料块主要作用：料带向上撑起，料带距离导料板内侧的间隙一般在0.3~0.5mm。
材质： SLD，硬度HRC58~62 。 加工顺序= 锯床 铣床 大水磨 真空热处理深冷处理 大水磨 线割（快） 精磨
生成坯料 铣孔和槽 表面平整加工 增加硬度与防锈 表面粗平整 快走丝加工孔 确保平整
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是现代工业中常用的一种模具，广泛应用于汽车、家电、电子、航空航天等行业。
冲压模具的结构设计对于产品的质量和生产效率起着至关重要的作用。
本文将以冲压模具结构设计及实例为主题，详细介绍冲压模具的结构设计原则和实例。
一、冲压模具结构设计原则1. 合理的结构设计：冲压模具的结构设计应该考虑到产品的形状和尺寸要求，合理安排模具的各个零部件，并确保结构的稳定性和刚度。
2. 材料的选择：冲压模具的零部件应选用高强度、耐磨损的材料，以提高模具的使用寿命和抗疲劳性能。
3. 零部件的加工精度：冲压模具的零部件加工精度要求较高，特别是模具的工作表面，应具备高度的平整度和光洁度，以确保产品的质量。
4. 模具的便于维修：冲压模具在使用过程中会出现磨损和损坏的情况，因此模具的设计应考虑到维修方便性，以减少停机时间和成本。
二、冲压模具结构设计实例以汽车车门的冲压模具为例，介绍冲压模具的结构设计。
1. 上模：上模是冲压模具的主要构件，上模上安装有冲头和定位销。
冲头通过上模的动作，在下模上对工件进行冲压加工。
2. 下模：下模是冲压模具的另一个重要构件，下模上安装有模座和导柱。
模座用于支撑工件，在冲压过程中起到定位和支撑作用。
3. 前导柱和后导柱：前导柱和后导柱用于保持上模和下模的水平位置，以确保冲压过程中的精度和稳定性。
4. 导向套和导向销：导向套和导向销用于引导上模和下模的运动方向，避免模具在工作中出现偏差和误差。
5. 冲头和冲座：冲头和冲座是冲压模具的核心部分，冲头通过上模和冲座的动作，对工件进行冲压加工。
6. 顶出装置：顶出装置用于将冲压后的工件从模具中顶出，以便后续的加工和装配。
7. 模具底座：模具底座是冲压模具的支撑部分，用于固定模具和连接冲床。
以上是汽车车门的冲压模具结构设计的简要介绍，实际的冲压模具设计过程还需要考虑到更多细节和工艺要求。
总结：冲压模具的结构设计对于产品的质量和生产效率有着重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例子1: 18B1006
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
Байду номын сангаас
例子2: 20B1153
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
冲压模具结构与设计
Kerry Li
SNE2 20060805
一. 五金冲压材料介绍
什么是冲压材料? 冲压材料是指适合冲压成型工艺的材料, 涉及到材料性能包括材料硬度,抗拉强度,抗剪切强度 等。成型的工艺包括冲切，折弯，拉伸等。 常见的冲压材料 (1). SPCC (2). SECC (3). SGCC (4).不锈钢(5). SPTE马口铁 (6).洋白铜片（镍铜合金）(7). 磷青铜 片(8). 硬铝合金 (9).碳素工具钢
三. 冲压模具初步介绍
冲模开发主要分为以下几个步骤：
1. 2. 3. 4. 5. 6. 冲压工艺分析 产品图重组 产品图展开 坯料布置 模具组立 拆图，标注
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
1. 冲压工艺分析 冲压工艺分析主要考量： 1. 冲压工艺的可行性和安全性 2. 模具精密等级确定 3. 模具寿命和产能等级确定 4. 模具结构选择 5. 模具元件材质选择
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
CLP常用的不锈钢材料 1. SUS301 (1).含铬比较低，耐腐蚀性能较差，但是通过热 处理可以得到高抗拉强度和高硬度，弹性性能 好，作为弹片接触零件使用非常广泛。 (2).按照热处理的等级可以分为SUS301 1/4H， 1/2H，3/4H，H，EH。其中SUS301-EH硬度最高 可以达到520HV以上。 注意点：SUS301材料有金属结晶性方向性，热处 理等级越高的越硬但脆，若成型时不注意易造 成折角及侧壁裂纹。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
6. 顶料销设计标准
一．选用原則 1.一般选用Φ 8.0的LB型顶料销。若位置不夠时可选用 Φ 6.0型的顶料销。 2.当所需顶料力很大，位置又夠时可选用Φ 10.0的顶料 销. 3.顶料销长度的选择，应注意参考以下原则： (1).选用标准长度，并考虑可否不需要在模板上沉孔。 (2).顶出高度<=10MM时，一般选用Φ 8.0的顶料销﹔顶出 高度>=10.0MM时，选择其它标准规格的顶料销. (3).避免开模时弹簧顶住模板台阶处的現象。 (4).铁氟龙材质LB型顶料销适用于铝材，铜材等材质。 规格为Φ 8.0*25，Φ 8.0*30，Φ 8.0*35，Φ 8.0*40
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
2. 冲孔模结构
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
3. 折弯模结构
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
2. SUS304 含碳量低于SUS301，所以强度硬度低于301，但由 于添加了Ni抗腐蚀能力较强。通过热处理能够 得到较高强度和硬度的材料，广泛应用于EMI要 求的cover和Bracket. 3. 特殊功能要求的不锈钢产品 ａ．外观件：光面，绒面，耐指纹 ｂ．添加特殊的元素达到一些特殊的性能要求， 如添加Ag增加抗菌性能等等。
H+(T/2-0.1)
模板
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
2. 压筋入子结构 压筋目的 • 減小折弯时的回弹，使折弯尺寸更准确。 • 减小折弯时所产生的拉料变形。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
5. 其它一些常用的材料 • 铝合金：AL5052 • 碳素工具钢: SK3，SK5，SK7 • SPTE马口铁
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
(2). 外側尺寸加算法：弯曲处很多时的计算法是先將外侧尺寸全 部加算，从其和減去取決于板厚和弯曲半径两要素的伸长量。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
3. 磷青铜片PBS（Phosphor Bronze Spring)
磷青铜是青铜（铜锌合金）添加脱氧剂（P）及其 它微量元素如Fe组成的，具有较强的延展性和 耐疲劳性。
主要作用：电气开关，端子，EMI等弹片及导电材 料，材料强度差于不锈钢，一般表面需要电镀。 分类：根据金属元素的含量及加工工艺分，常用 的牌号有C5102, C5191, C5212, C5210等。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
1. SPCC
SPCC是以酸洗后的热轧钢卷在常温下轧延至0.3~3.2mm后 经清洗、退火及调质等过程制成。
该材料依用途可分为以下几类：
a.一般品质：SPCC，适合加工程度较低的产品，如冲切和折弯。 b.冲压品质：SPCD，适合拉伸要求冲压及高度成型的零组件。 c.深冲品质：SPCE，拉伸性能强于SPCD，表面需要电镀，很少使 用。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
mm
mm
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
4. 预剪结构 连续模带料部分在最后一站剪切或剪断成形﹐产 品要求外观或手可触摸处均无毛边﹐因此要求 模具在剪切的前一站进行预剪(也称为预压毛 边) 。 设计时﹐先要判定毛边的方向﹐确定预剪在上模 还是在下模﹐其结构及具体设计尺寸如下﹕
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
冲压能做的事情
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
2. 制作重组图
a. 外形尺寸重组目标值 外形冲切加工其外形尺寸由母模决定，母模在冲切过程中 会不断磨损，所以产品尺寸会越来越小，为了提高产品的尺 寸精度，提高模具使用寿命，重组值应取小于公差中央值， 一般取公差公差负侧的50%~70%。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
5. 连剪带折弯结构 作业说明： 先剪后折刀口高度为一个料厚，斜1.5度，目的是 减少冲头同切口之间的接触面，以便減少摩擦。 沖头切口底部直2mm,是为了保证刀口強度，防止 崩刃。沖头折弯边高度为1.5T，这样可保证先 剪断后折边。
四. 冲压模具常用标准化结构 1. 压线入子结构
压线的目的： (1). 材料预变形，减少折弯时的阻力，使折弯时的尺寸 更为准确。 (2). 防止折弯时产生的拉料变形。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
材料
T
A
模板
壓線印入子
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
二．排布規則
（1）抽孔，抽凸周围对称排配顶料销，也可采用內脱料的形式脱 料。 （2）折弯时如使用顶料销脱料，在凸模上折弯边每隔20-30MM排 配一个顶料销，折弯拐角处一定要排配一个顶料销，顶料销四 分点距折弯边2.5MM. （3）折单边时，折弯边顶料销按上述原則排配，非折弯边视大小 均勻分布2-4个顶料销。 顶料销的排配一般保证顶料销逃孔边到材料边或模具相应刃口边 距离为4MM，注意其位置尺寸尽量圆整到整数或小数点后一位。 內孔精定位销两边一般对称排配两个顶料销，外形精定位可视需 要礁定是否安装顶料销。 另外顶料销的排配还要考虑整个工件的稳定性
b. 孔尺寸之重组值 冲孔尺寸由冲头决定，由于冲头会不断磨损，使得冲孔 不断减小，所以冲孔的重组值取公差正侧的50%~70%
c. 弯曲部分尺寸之重组值 折弯部分尺寸受折弯展开系数影响比较大，为了提高产 品尺寸精度，一般折弯尺寸的重组值取公差的中间值。
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
BenQ Confidential (yyyy/mm/dd) 2005, BenQ Corporation
