MP3 手机USB充电器电路与说明(多图)
USB接线图解
那儿是跳线的第一Pin?在主板上(任何板卡设备都一样),跳线的两端总是有一端会有较粗的印刷框,而跳线就应该从这里数。
找到这个较粗的印刷框之后,就本着从左到右,从上至下的原则数就是了。
如图9Pin开关(kāiguān)/复位/电源灯/硬盘灯定义上图就是华硕主板这种接线的示意图(红色的点表示没有插针),实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头,但是实际上上面只有两根线,这里就需要连接到3Pin的PLED插针上,如上图的虚线部分,就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。
首先,SPEAKER的规律最为明显,4Pin 在一起,除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候,我们首先确定SPeaker的位置。
然后,如果有3Pin在一起的,必然是接电源指示灯,因为只有电源指示灯可能会出现3Pin;第三,Power 开关90%都是独立在中间的两个Pin,当然也可以自己用导体短接一下这两个pin,如果开机,则证明是插POWER的,旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了,注意电源指示灯和硬盘工作状态指示灯都是要分正负极的,实际上插反了也没什么,只是会不亮,不会对主板造成损坏。
● 其他无规律主板的接线方式:从目前市场来看,前置音频插针的排序已经成了一种固定的标准(如上图)。
从图上可以看出,前置音频的插针一共有9颗,但一共占据了10根插针的位置,第8针是留空的。
上图是前置音频的连线,前置音频实际上一共只需要连接7根线,也就是上图中的7根线。
在主板的插针端,我们只要了解每一根插针的定义,也就很好连接前置音频了。
下面(xià mian)我们来看一下主板上每颗针的定义:1——Mic in/MIC(麦克风输入)2——GND(接地)3——Mic Power/Mic VCC/MIC BIAS(麦克风电压)4——No pin5——LINE OUT FR(右声道前置音频输出)6——LINE OUT RR(右声道后置音频输出)7——NO pin8——NO pin9——LINE OUT FL(左声道前置音频输出)10——LINE OUT RL(左声道后置音频输出)在连接前置音频的时候,只需要按照上面的定义,连接好相应的线就可以了。
USB接口和手机充电ppt课件
精品课件
7
负压保护及OVP
负压保护及OVP电路主要用来给充电模块提供负压保护和OVP保护,以防 止基带IC和充电模块在充电过程中由于高压而损坏。
负压保护电路:
V2400是一个PMOS管。当VCHG和GND正确接入时,寄生二极管导通, VS=VD-Vd,VSG>VTH,MOS管导通,导通后由于D和S间导通电阻很小(65 mΩ ),寄生二极管不导通。当VCHG和GND接反时,VG>VS,MOS无法导 通,达到了防反接的目的。
随着VBAT电压的变化,通过调整充电MOS管的栅极电压(BB端的GATEDRV输出 电压)来调整MOS管压降VDS(源漏极电压), 通过 可以调整从而调整各阶段的充 电电流。
精品课件
13
充电类型判断
1、当充电中断发生,打开模拟开关,使DM通过100K上拉电阻连接到VUSB。检查DM 的电平:若DM为低,则为USB充电;若DM为高,则为标准充电器或非标准充电器。
精品课件
10
充电原理图
精品课件
11
引脚定义
CHRIN: 充电器插入检测,当此引脚电压高于VBAT+120mv时产生充电中断。 ISENSE: 精密电阻电压检测引脚(BB内部ADC输入引脚) BATSENSE:电池电压检测引脚(BB内部ADC输入引脚) BATDET: 电池插入检测。未插入电池时,此引脚被拉高,当电池插入时,此引脚被 电池内部热敏电阻拉低。 GATEDRV:充电MOS管栅极电压控制引脚,随着VBAT电压变化,BB端调节 GATEDRV电压来控制充电电流。
OVP电路:
当输入电压小于UVLO(欠压锁定值,3.25V)或者大于OVLO(过压锁定 值,6.02V)时,U2400会关断内部一个NMOS管,输出为0;当输入电压介于 UVLO及OVLO之间时,输出等于输入。
USB供电的充电电路图及原理介绍

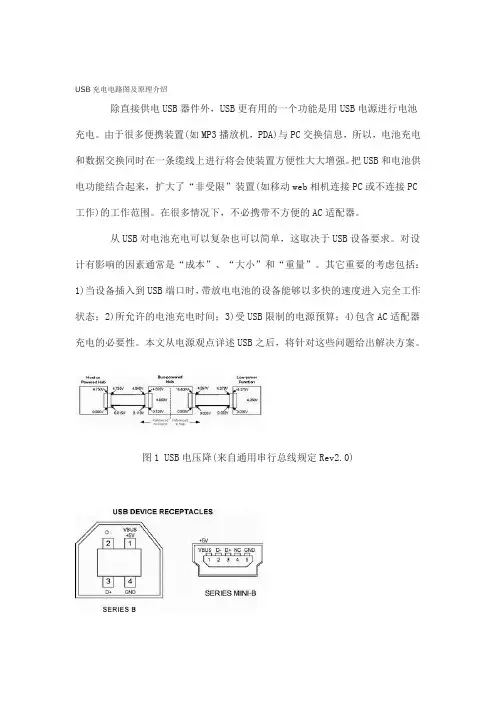

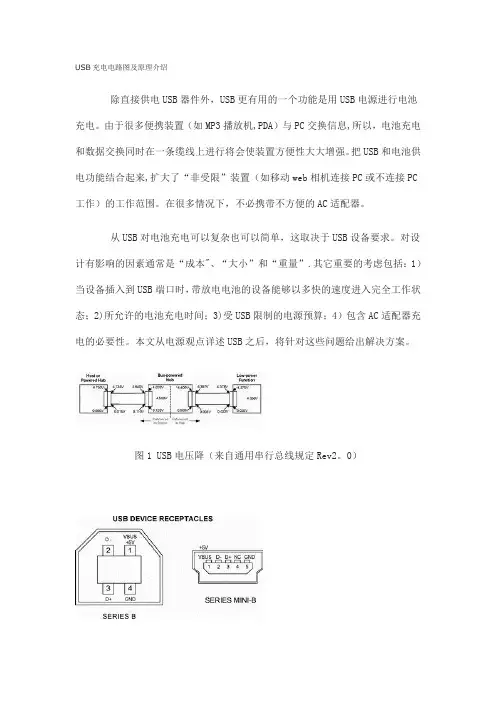

USB充电电路图及原理介绍除直接供电USB器件外,USB更有用的一个功能是用USB电源进行电池充电。
由于很多便携装置(如MP3播放机,PDA)与PC交换信息,所以,电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。
把USB和电池供电功能结合起来,扩大了“非受限”装置(如移动web相机连接PC或不连接PC 工作)的工作范围。
在很多情况下,不必携带不方便的AC适配器。
从USB对电池充电可以复杂也可以简单,这取决于USB设备要求。
对设计有影响的因素通常是“成本"、“大小”和“重量”.其它重要的考虑包括:1)当设备插入到USB端口时,带放电电池的设备能够以多快的速度进入完全工作状态;2)所允许的电池充电时间;3)受USB限制的电源预算;4)包含AC适配器充电的必要性。
本文从电源观点详述USB之后,将针对这些问题给出解决方案。
图1 USB电压降(来自通用串行总线规定Rev2。
0)图2 USB器件插孔图3 从USB简单充电100mA和从AC适配器充电350mA不需要枚举,这是因为USB 充电电流不超过“一个单元负载”(100mA).3。
3V系统负载总是从电池汲取电流。
USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。
在USB述语中,“一个单元负载”是100mA。
自供电USB插孔也可以提供5个单元负载。
总线供电USB插孔保证提供一个单元负载(100mA)。
根据USB规范和图1的说明,在缆线外设端,来自USB主机或供电插孔的最小有效电压是4。
5V,而来自USB总线供电插孔的最小电压是4。
35V。
这些电压在为锂离子电池充电时(一般需要4。
2V),其余量是很小的。
插入USB端口的所有设备开始汲取的电流不得大于100mA。
在与主机通信后,器件可决定它是否可以占用整个500mA。
USB外设包含两个插孔中的一个.两个插孔都比PC和其他USB主机中的插口要小。
安卓智能手机usb充电器接线图
micro USB接头有5个接线端子,一面是3个,另一面是2个。
有同的接头可能顺序会不一样,请实测)
有两个接线端子的一面只接了一根白线,另一个端子(ID端子)空着
下载(87.62 KB)
另找一根导线将空着的端子(ID端子)与黑色线的端子(GND端子)连接起来。
如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。
安卓手机usb充电器接线图
搞清楚了原因,再退货比较麻烦,所以决定自行改造。
找了一条旧的usb原装线,剪掉不用的头,将购入的线的
micro头剪下来,去的只剩头,露出尾部的焊接点,共5个点,一面两个,一面三个焊接点,将三个点的那面朝上,
右边的点接红线,中间的点接绿线,左边的接黑线。
下面两个点,左面的接白线,右面的不接线。
千万不能接错。
接好后用防水胶布包好,连机测试,可充电也可数据连接,大功告成!

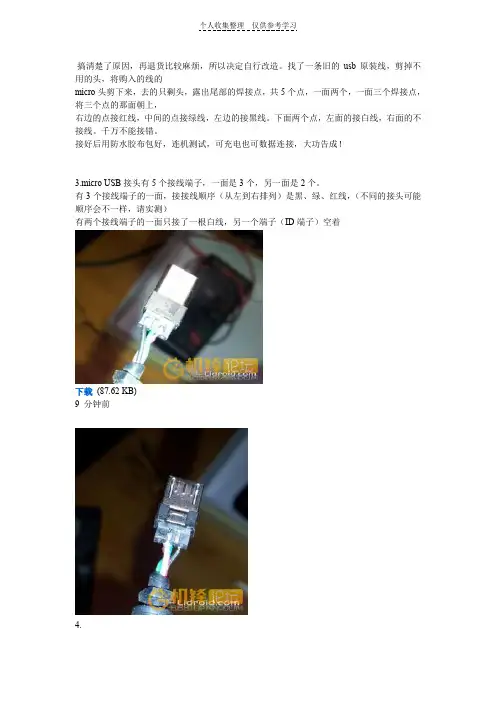

3.micro USB接头有5个接线端子,一面是3个,另一面是2个。
有3个接线端子的一面,接接线顺序(从左到右排列)是黑、绿、红线,(不同的接头可能顺序会不一样,请实测)
有两个接线端子的一面只接了一根白线,另一个端子(ID端子)空着
下载(87.62 KB)
9 分钟前
4.
另找一根导线将空着的端子(ID端子)与黑色线的端子(GND端子)连接起来。
如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。
USB供电的充电电路图及原理介绍
USB充电电路图及原理介绍除直接供电USB器件外,USB更有用的一个功能是用USB电源进行电池充电。
由于很多便携装置(如MP3播放机,PDA)与PC交换信息,所以,电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。
把USB和电池供电功能结合起来,扩大了“非受限”装置(如移动web相机连接PC或不连接PC 工作)的工作范围。
在很多情况下,不必携带不方便的AC适配器。
从USB对电池充电可以复杂也可以简单,这取决于USB设备要求。
对设计有影响的因素通常是“成本”、“大小”和“重量”。
其它重要的考虑包括:1)当设备插入到USB端口时,带放电电池的设备能够以多快的速度进入完全工作状态;2)所允许的电池充电时间;3)受USB限制的电源预算;4)包含AC适配器充电的必要性。
本文从电源观点详述USB之后,将针对这些问题给出解决方案。
图1 USB电压降(来自通用串行总线规定Rev2.0)图2 USB器件插孔图3 从USB简单充电100mA和从AC适配器充电350mA不需要枚举,这是因为USB 充电电流不超过“一个单元负载”(100mA)。
3.3V系统负载总是从电池汲取电流。
USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。
在USB述语中,“一个单元负载”是100mA。
自供电USB插孔也可以提供5个单元负载。
总线供电USB插孔保证提供一个单元负载(100mA)。
根据USB规范和图1的说明,在缆线外设端,来自USB主机或供电插孔的最小有效电压是4.5V,而来自USB总线供电插孔的最小电压是4.35V。
这些电压在为锂离子电池充电时(一般需要4.2V),其余量是很小的。
插入USB端口的所有设备开始汲取的电流不得大于100mA。
在与主机通信后,器件可决定它是否可以占用整个500mA。
USB外设包含两个插孔中的一个。
两个插孔都比PC和其他USB主机中的插口要小。
5V-USB充电器电路图
USB充电器套件,又名MP3/MP4充电器,输入AC160-240V,50/60Hz,额定输出:DC 5V 250mA(标签贴纸为500mA,如果要长期输出更大电流,请更换Q1为13003)。
MP3和MP4在全国范围大量流行,不过作为日常用品的充电器由于直接和220V高压相连,具有故障率较高,容易损坏的特点,特别是买到那些不成熟的产品后,真是苦不看言。
最后,受学校老师委托,我们联系到了一款成熟量产的充电器套件,现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图:(电路板上有多种元件安装方法,安装请与原理图、实物图为准,PCB板上有些元件孔是不要安装的,有些元件要装在别的元件孔上,这点请注意!)说明:为了简化电路,达到学习目地,图中用1欧的电阻F1起到保险丝的作用,用一个二极管D1完成整流作用。
接通电源后,C1会有300V左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C5滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为4.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C3、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。
本电路虽然元件少,但是还设计有过流过载短路保护功能。
当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,从而让Q1截止停止输出防止过载损坏。
简单的USB充电适配器电路原理图
简单的USB充电适配器电路原理图MP4、MP3播放器、(手机)以及各种设备都可以从(电脑)的(USB)(端口)充电,这些设备的充电适配器一般都是按照标准USB 线设计的,带有一根可以从电脑充电的USB连接线和适配器。
我评测过一款用于中国mp4播放器的充电器,其充电电路非常简单。
充电适配器由两个简单的部分组成,大致是简单的5 个短信部分,提供充电输出和充电控制部分如果控制部分是带有3.7 伏(锂离子电池)的简单单(晶体管)(S9015) 电路,则电路的S(MPS)部分为5 伏输出,当绿色(LED)电池连接点亮时,红色LED 持续亮起几个型号检查后控制部分是相同的,根据充电电池SMPS功率和R1的(电流)计数差异(电阻)值180..250ma锂离子电池为5.6Ω 480.. 680 ma 电池1.5Ω 2.7 için 我看到充电适配器的SMPS 部分与控制部分的外部从外部用 5 伏焊接我测试了它对于mp4 播放器的充电电路来说工作得很好如果您不打算为播放器或其他设备内部的电池充电,如果您要连接直接电池,请在第二个电路中添加D1 和C1 元件。
中国锂离子充电适配器电路S9015是著名的PNP硅BJT晶体管。
该晶体管主要设计用于低增益(信号)放大。
本文将描述S9015 晶体管的引脚排列、规格、电路、等效项和其他详细信息。
S9015晶体管的特点类型:PNP集电极-发射极电压,最大值:-45V集电极-基极电压,最大值:-50V发射极-基极电压,最大值:-5V集电极电流-连续,最大值:-0.1A集电极耗散:0.4W直流电流增益:60至1000最小转换频率:150MHz工作和存储结温范围:-55 至+150°C封装:TO-92。
安卓手机usb充电器接线图
安卓手机usb充电器接线图
找了一条旧的usb原装线,剪掉不用的头,将购入的线的micro头剪下来,去的只剩头,露出尾部的焊接点,共5个点,一面两个,一面三个焊接点,将三个点的那面朝上,右边的点接红线,中间的点接绿线,左边的接黑线。
下面两个点,左面的接白线,右面的不接线。
千万不能接错。
接好后用防水胶布包好,连机测试,可充电也可数据连接,大功告成!
3.micro USB接头有5个接线端子,一面是3个,另一面是2个。
有3个接线端子的一面,接接线顺序(从左到右排列)是黑、绿、红线,(不同的接头可能顺序会不一样,请实测)有两个接线端子的一面只接了一根白线,另一个端子(ID端子)空着
另找一根导线将空着的端子(ID端子)与黑色线的端子(GND端子)连接起来。
如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。
手机充电器四线五针接线图
最近手机充电器出了故障,不能充电,怀疑是里边的线路出了问题,打开一看有四根线分别是黑色红色白色绿色,还有五个针,在网上搜索了半天找不到解决方案,经过自己的摸索终于搞清楚,顺利修好充电器,其中黑色为负极红色为正极是手机充电所需,白色和绿色为数据线的数据传输通道,具体的连接方案如下图所示,应该会比较直观明了,希望对大家有所帮助!!。
USB充电器电路
MP3、MP4、手机USB充电器电路与说明图中用1欧的电阻F1起到保险丝的作用,用一个二极管D1完成整流作用。
接通电源后,C1会有300V 左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C5滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为4.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C3、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。
本电路虽然元件少,但是还设计有过流过载短路保护功能。
当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,从而让Q1截止停止输出防止过载损坏。
因此,改变R1的大小,可以改变负载能力,如果要求输出电流小,例如只需要输出5V100MA,可以将R1阻值改大。
当然,如果需要输出5V500MA的话,就需要将R1适当改小。
注意:R1改小会增加烧坏Q1的可能性,如果需要大电流输出,建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢?T1变压器是电感元件,Q1工作在开关状态,当Q1截止时,会在集电极感应出很高的电压,这个电压可能高达1000伏以上,这会使Q1击穿损坏,现在有了高速开关管D5,这个电压可以给C4充电,吸收这个高压,C4充电后可以立即通过R5放电,这样Q1不会因集电极的高电压击穿损坏了,因此,这三个元件如有开关或者损坏,Q1是非常危险的,分分秒秒都可能会损坏。
USB供电的充电电路图及原理介绍
USB充电电路图及原理介绍除直接供电USB器件外,USB更有用的一个功能是用USB电源进行电池充电。
由于很多便携装置(如MP3播放机,PDA)与PC交换信息,所以,电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。
把USB和电池供电功能结合起来,扩大了“非受限”装置(如移动web相机连接PC或不连接PC工作)的工作范围。
在很多情况下,不必携带不方便的AC适配器。
从USB对电池充电可以复杂也可以简单,这取决于USB设备要求。
对设计有影响的因素通常是“成本”、“大小”和“重量”。
其它重要的考虑包括:1)当设备插入到USB端口时,带放电电池的设备能够以多快的速度进入完全工作状态;2)所允许的电池充电时间;3)受USB限制的电源预算;4)包含AC适配器充电的必要性。
本文从电源观点详述USB之后,将针对这些问题给出解决方案。
图1 USB电压降(来自通用串行总线规定Rev2.0)1图2 USB器件插孔图3 从USB简单充电100mA和从AC适配器充电350mA不需要枚举,这是因为USB充电电流不超过“一个单元负载”(100mA)。
3.3V系统负载总是从电池汲取电流。
USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。
在USB述语中,“一个单元负载”是100mA。
自供电USB插孔也可以提供5个单元负载。
总线供电USB插孔保证提供一个单元负载(100mA)。
根据USB规范和图1的说明,在缆线外设端,来自USB主机或供电插孔的最小有效电压是4.5V,而来自USB总线供电插孔的最小电压是4.35V。
这些电压在为锂离子电池充电时(一般需要4.2V),其余量是很小的。
2插入USB端口的所有设备开始汲取的电流不得大于100mA。
在与主机通信后,器件可决定它是否可以占用整个500mA。
USB外设包含两个插孔中的一个。
两个插孔都比PC和其他USB主机中的插口要小。
手机充电器电子电路原理分析及图解
手机充电器电子电路原理分析及图解分析一个电源,往往从输入开始着手。
220V交流输入,一端经过一个4007半波整流,另一端经过一个10欧的电阻后,由10uF电容滤波。
这个10欧的电阻用来做保护的,如果后面出现故障等导致过流,那么这个电阻将被烧断,从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻,构成一个高压吸收电路,当开关管13003关断时,负责吸收线圈上的感应电压,从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003),耐压400V,集电极最大电流1.5A,最大集电极功耗为14W,用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时,就会在开关变压器中形成变化的磁场,从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端,所以不能看出是正激式还是反激式。
不过,从这个电路的结构来看,可以推测出来,这个电源应该是反激式的。
左端的510KΩ为启动电阻,给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻,电流经取样后变成电压(其值为10*I),这电压经二极管4148后,加至三极管C945的基极上。
当取样电压大约大于1.4V,即开关管电流大于0.14A时,三极管C945导通,从而将开关管13003的基极电压拉低,从而集电极电流减小,这样就限制了开关的电流,防止电流过大而烧毁(其实这是一个恒流结构,将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流,22uF电容滤波后形成取样电压。
为了分析方便,我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右),并且输出电压越高时,采样电压越负。
取样电压经过6.2V稳压二极管后,加至开关管13003的基极。
前面说了,当输出电压越高时,那么取样电压就越负,当负到一定程度后,6.2V稳压二极管被击穿,从而将开关13003的基极电位拉低,这将导致开关管断开或者推迟开关的导通,从而控制了能量输入到变压器中,也就控制了输出电压的升高,实现了稳压输出的功能。
MP3 USB数据线结构
1、通常情况下,红线:电源正极(接线上的标识为:+5V或VCC)、白线:负电压数据线(标识为:Data-或USB Port -)、绿线:正电压数据线(标识为:Data+或USB Port +)、黑线:接地(标识为:GROUND或GND)。
评论者:jjlau - 试用期一级2 、USB头正面向着自己(即有触片那面向上,你自己可以清楚看见那些触片),从左到右,那些触片连接的线对应的功能分别是:地线、读数据线、写数据线、+5V线3、U盘是USB接口两边长的是电源线,中间短的是数据线新手必看新手必读……电脑基础知识(希望大家帮忙来贴一些最简单的基础知识吧)形形色色的主板接口(转)一篇不错的介绍基础知识的文章,虽然成文时间较早,但做为基础知识来看还是不错的…… 由于成文时间早,介绍的可能不全面,欢迎坛友们补充和完善随着PC扩展功能的不断增强以及可连接外设的增多,如果采用非标准化的连接规范必然造成信息在速度、时序、数据格式以及类型等方面的不匹配,因此出现了形形色色的外部接口标准,标准PC的外部接口通常包括串口、并口、PS/2接口、USB接口、网络接口、音频接口和VGA接口等,在本文和后续文章中将分别对其进行介绍,在本文中将向大家介绍主板集成的外部接口。
一、并行接口(Parallel Port/Interface)并口采用25针的双排插口,除最普遍的应用于打印机以外,还可用于连接扫描仪、ZIP驱动器甚至外置网卡、磁带机以及某些扩展硬盘等设备,下面我们简单看看并口的发展历史:最初的并口设计是单向传输数据的,也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术,它可以实现数据的同时输入和输出,这样就将原来的半互动并口变成了真正的双方互动并口;Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口),允许更大容量数据的传输(500~1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备,例如存储设备等;紧接着EPP的推出,1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准,和EPP不同,ECP是专门针对打印机而制订的标准;发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准,但需要操作系统和硬件都支持该标准,这对现在的硬件而言已不是什么问题了。
MP3USB数据线结构
1、通常情况下,红线:电源正极(接线上的标识为:+5V或VCC)、白线:负电压数据线(标识为:Data-或USB Port -)、绿线:正电压数据线(标识为:Data+或USB Port +)、黑线:接地(标识为:GROUND或GND)。
评论者:jjlau - 试用期一级2 、USB头正面向着自己(即有触片那面向上,你自己可以清楚看见那些触片),从左到右,那些触片连接的线对应的功能分别是:地线、读数据线、写数据线、+5V线3、U盘是USB接口两边长的是电源线,中间短的是数据线新手必看新手必读……电脑基础知识(希望大家帮忙来贴一些最简单的基础知识吧)形形色色的主板接口(转)一篇不错的介绍基础知识的文章,虽然成文时间较早,但做为基础知识来看还是不错的…… 由于成文时间早,介绍的可能不全面,欢迎坛友们补充和完善随着PC扩展功能的不断增强以及可连接外设的增多,如果采用非标准化的连接规范必然造成信息在速度、时序、数据格式以及类型等方面的不匹配,因此出现了形形色色的外部接口标准,标准PC的外部接口通常包括串口、并口、PS/2接口、USB接口、网络接口、音频接口和VGA接口等,在本文和后续文章中将分别对其进行介绍,在本文中将向大家介绍主板集成的外部接口。
一、并行接口(Parallel Port/Interface)并口采用25针的双排插口,除最普遍的应用于打印机以外,还可用于连接扫描仪、ZIP驱动器甚至外置网卡、磁带机以及某些扩展硬盘等设备,下面我们简单看看并口的发展历史:最初的并口设计是单向传输数据的,也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术,它可以实现数据的同时输入和输出,这样就将原来的半互动并口变成了真正的双方互动并口;Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口),允许更大容量数据的传输(500~1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备,例如存储设备等;紧接着EPP的推出,1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准,和EPP不同,ECP是专门针对打印机而制订的标准;发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准,但需要操作系统和硬件都支持该标准,这对现在的硬件而言已不是什么问题了。
USB充电器套件制作说明
USB充电器套件制作说明USB充电器套件,又名MP3MP4充电器,输入AC160-240V,50/60Hz,额定输出:DC 5V 250mA(标签贴纸为500mA,如果要长期输出更大电流,请更换Q1为13003)。
MP3和MP4在全国范围大量流行,不过作为日常用品的充电器由于直接和220V 高压相连,具有故障率较高,容易损坏的特点,特别是买到那些不成熟的产品后,真是苦不看言。
最后,受学校老师委托,我们联系到了一款成熟量产的充电器套件,现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图:(电路板上有多种元件安装方法,安装请与原理图、实物图为准,PCB板上有些元件孔是不要安装的,有些元件要装在别的元件孔上,这点请注意!)说明:为了简化电路,达到学习目地,图中用1欧的电阻F1起到保险丝的作用,用一个二极管D1完成整流作用。
接通电源后,C1会有300V左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C5滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为4.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C3、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。
本电路虽然元件少,但是还设计有过流过载短路保护功能。
当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,从而让Q1截止停止输出防止过载损坏。
几款MP3充电电路图
MP3开关电源适配器电路原理分析案例一:该型适配器电路如附图所示,图中元件序号与实物一致。
变压器引脚号和同名端、接口符号为笔者所标画。
该电源适配器采用的是典型的开关电源结构。
工作原理如下:AC220V交流市电经DI~D4桥式整流、C1滤波后加在开关变压器T1的主绕组①→②→开关管Q1的c极;另一路经启动电阻R2→R4(R4主要起限流作用)→Q1b极,使Q1正偏导通,同时在反馈绕组上产生的感应电压极性为③正④负,该电压经加速电容C3//R6→限流电阻R5→R4→Q1的b极,在上述电压的共同作用下,Q1迅速饱和。
此刻,开关变压器中的磁通量Ψ达到最大;磁通增量△Ψ为零。
这就是“电”生“磁”的过程。
此后,磁场迅速消失.磁通变化量△Ψ为最大,同时在各绕组中产生的感生电压极性反向。
这又是“磁”生“电”的过程,此过程中在T1各绕组产生的感生电压极性为:①负②正;③负④正;⑤负⑦正。
①负②正的感生电压极易击穿开关管Ql,为防止Q1击穿,电路中加了D2、C4、R3削波抑制电路。
③负④正反馈电压促使了Q1的迅速反偏截止。
在T1的③→C3//R6→R5→R4→Q1的b--e发射结→④→③回路中,T1的③~④绕组中产生的惑生电压极性不停地正向、反向、正向、反向……周而复始地变化着,从而导致Q1反复地工作在饱和,截止、饱和、截止……的开关状态下。
⑤负⑦正的感生电压经D7整流、C5滤波后供电池充电之用。
电路中的Z1、C2、D5构成了钳位电路,使刚上电时的R2、R4、R5交汇点电压不高于Z1的稳压值与D5的正向导通压降值的代数和(本电路中为6.8V+0.7V),目的是避免Q1一直处于导通失控的状态。
充电指示部分:接通电源后,红色工作指示灯点亮,插接MP3后,绿色充电指示灯点亮,表示在充电状态。
随着充电电压的升高,Q2的b极电压同时升高.当升至Q2的Vbe≤-0.7V时Q2截止,绿色充电指示灯熄灭,表示电池的电压已充满。
此后进入涓流充电工作状态,电流的流经路线如下:C5的正极→Q2的e→b→R10→被充电池→C5负极。
手机充电器原理分解和图
USB用电池充电器电路图如图是USB用电池充电器电路。
它是在5.25V/500mA最大额定功率时,使用通用串联总线(USB)以最大电流对锤离子充电的电路。
电路中,LM3622为锤离子电池充电控制器。
设计的充电电路使USB具有最大功率工作的能力,为了满足USB的技术指标,在正常工作情况下,最大功率工作能力从总线中取出的电流不能大于5OOmA。
通过限流电阻R1将其最大充电电流设定为400mA,而剩下的100mA电流供给充电器控制电路等。
在系统启动期间,LM3525电源开关使电池充电器与总线保持隔离状态,充电电流不会超过总线提供的最大电流。
在总线输出口经过适当的计算后,USB控制信号将USB电源通过LM3525与充电电路连接起来。
在开关通/断工作时,LM3525具有过电流与欠电压防止功能。
在设计充电电路时,应认真考虑总线电源与充电电路之间的电压降,因此,VT1和VD1要选用低电压降的器件,使输入电压较低时电路也能有效地对电池进行充电。
在优选元件的情况下LM3525输入与电池正极之目的电压降的典型值为53OmV,或对电池的充电电流大于400mA。
最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。
对于4.2V锤离子电池,要求充电电路的输入电压典型值为4.7V。
USB规格规定的最小输出电压为4.75V,但USB电缆和接线电阻上电压降为35OmV,因此,在最坏情况下,充电电路的输入电压低至4.4V,而在USB规格中充电电路仍然有效。
要说清楚的是,要防止USB电压规格下限的系统对电池进行慢充电,或防止对满度电池充电。
4.2V电池的最佳充电电压是充电电路的输入电压,其典型值为4.7V。
当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时,VT1和VD1的电压降使电路不能有效地提供充电电流。
在VT1和VD1的电压降仅为400mV时,电路为电池提供的充电电流不大于2OOmA。
在低输入情况下,充电电流降为50%对电池恒压充电。
MP3 手机USB充电器电路与说明(多图)
MP3 手机USB充电器电路与说明(多图)图中用1欧的电阻F1起到保险丝的作用,用一个二极管D1完成整流作用。
接通电源后,C1会有300V左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C5滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为4.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C3、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。
本电路虽然元件少,但是还设计有过流过载短路保护功能。
当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,从而让Q1截止停止输出防止过载损坏。
因此,改变R1的大小,可以改变负载能力,如果要求输出电流小,例如只需要输出5V100MA,可以将R1阻值改大。
当然,如果需要输出5V500MA的话,就需要将R1适当改小。
注意:R1改小会增加烧坏Q1的可能性,如果需要大电流输出,建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢?T1变压器是电感元件,Q1工作在开关状态,当Q1截止时,会在集电极感应出很高的电压,这个电压可能高达1000伏以上,这会使Q1击穿损坏,现在有了高速开关管D5,这个电压可以给C4充电,吸收这个高压,C4充电后可以立即通过R5放电,这样Q1不会因集电极的高电压击穿损坏了,因此,这三个元件如有开关或者损坏,Q1是非常危险的,分分秒秒都可能会损坏。
MP3USB数据线结构
MP3USB数据线结构1、通常情况下,红线:电源正极(接线上的标识为:+5V或VCC)、白线:负电压数据线(标识为:Data-或USB Port -)、绿线:正电压数据线(标识为:Data+或USB Port +)、黑线:接地(标识为:GROUND或GND)。
评论者: jjlau - 试用期一级2 、USB头正面向着自己(即有触片那面向上,你自己可以清楚看见那些触片),从左到右,那些触片连接的线对应的功能分别是:地线、读数据线、写数据线、+5V线3、U盘是USB接口两边长的是电源线,中间短的是数据线新手必看新手必读……电脑基础知识(希望大家帮忙来贴一些最简单的基础知识吧)形形色色的主板接口(转)一篇不错的介绍基础知识的文章,虽然成文时间较早,但做为基础知识来看还是不错的……由于成文时间早,介绍的可能不全面,欢迎坛友们补充和完善随着PC扩展功能的不断增强以及可连接外设的增多,如果采用非标准化的连接规范必然造成信息在速度、时序、数据格式以及类型等方面的不匹配,因此出现了形形色色的外部接口标准,标准PC的外部接口通常包括串口、并口、PS/2接口、USB接口、网络接口、音频接口和VGA接口等,在本文和后续文章中将分别对其进行介绍,在本文中将向大家介绍主板集成的外部接口。
一、并行接口(Parallel Port/Interface)并口采用25针的双排插口,除最普遍的应用于打印机以外,还可用于连接扫描仪、ZIP驱动器甚至外置网卡、磁带机以及某些扩展硬盘等设备,下面我们简单看看并口的发展历史:最初的并口设计是单向传输数据的,也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术,它可以实现数据的同时输入和输出,这样就将原来的半互动并口变成了真正的双方互动并口;Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口),允许更大容量数据的传输(500~1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备,例如存储设备等;紧接着EPP的推出,1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准,和EPP不同,ECP是专门针对打印机而制订的标准;发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准,但需要操作系统和硬件都支持该标准,这对现在的硬件而言已不是什么问题了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
MP3 手机USB充电器电路与说明(多图)
图中用1欧的电阻F1起到保险丝的作用,用一个二极管D1完成整流作用。
接通电源后,C1会有300V左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C5滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为4.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C3、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。
本电路虽然元件少,但是还设计有过流过载短路保护功能。
当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,从而让Q1截止停止输出防止过载损坏。
因此,改变R1的大小,可以改变负载能力,如果要求输出电流小,例如只需要输出5V100MA,可以将R1阻值改大。
当然,如果需要输出
5V500MA的话,就需要将R1适当改小。
注意:R1改小会增加烧坏Q1的可能性,如果需要大电流输出,建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢?T1变压器是电感元件,Q1工作在开关状态,当Q1截止时,会在集电极感应出很高的电压,这个电压可能高达1000伏以上,这会使Q1击穿损坏,现在有了高速开关管D5,这个电压可以给C4充电,吸收这个高压,C4充电后可以立即通过R5放电,这样Q1不会因集电极的高电压击穿损坏了,因此,这三个元件如有开关或者损坏,Q1是非常危险的,分分秒秒都可能会损坏。
1N4007是低频二极管,FR107是高频高压二极管,1N5819是低电压高频肖特基二极管。
(代换关系:FR107可以代替1N4007,反之则不行;而1N5819则不能用其它二极管代替,1N5819的导通电压很低,相当于锗管的导通电压,因此,低电压整流效率很高,如果一定要用其它二极管代替,则出输出功率下载,发热严重,效率变低。
)
记住:FR104(7)是高频输出整流二极管,1N4007才是电源整流二极管。
