一、用Matlab件画立体图;

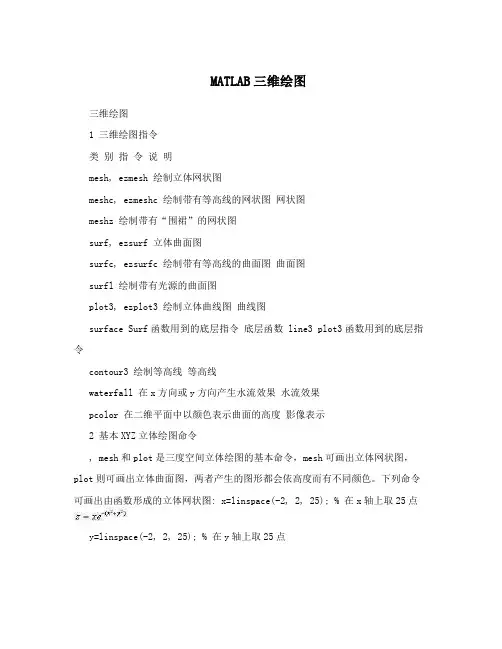

MATLAB三维绘图
MATLAB三维绘图三维绘图1 三维绘图指令类别指令说明mesh, ezmesh 绘制立体网状图meshc, ezmeshc 绘制带有等高线的网状图网状图meshz 绘制带有“围裙”的网状图surf, ezsurf 立体曲面图surfc, ezsurfc 绘制带有等高线的曲面图曲面图surfl 绘制带有光源的曲面图plot3, ezplot3 绘制立体曲线图曲线图surface Surf函数用到的底层指令底层函数 line3 plot3函数用到的底层指令contour3 绘制等高线等高线waterfall 在x方向或y方向产生水流效果水流效果pcolor 在二维平面中以颜色表示曲面的高度影像表示2 基本XYZ立体绘图命令, mesh和plot是三度空间立体绘图的基本命令，mesh可画出立体网状图，plot则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。
下列命令可画出由函数形成的立体网状图: x=linspace(-2, 2, 25); % 在x轴上取25点y=linspace(-2, 2, 25); % 在y轴上取25点[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵 zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是21x21的矩阵 mesh(xx, yy, zz); % 画出立体网状图, surf和mesh的用法类似:x=linspace(-2, 2, 25); % 在x轴上取25点y=linspace(-2, 2, 25); % 在y轴上取25点[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是25x25的矩阵surf(xx, yy, zz); % 画出立体曲面图, peaks为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为:要画出此函数的最快方法即是直接键入peaks:peaksz = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) - 10*(x/5 - x.^3 -y.^5).*exp(-x.^2-y.^2) - 1/3*exp(-(x+1).^2 - y.^2), 我们亦可对peaks函数取点，再以各种不同方法进行绘图。
使用matlab绘制三维图形的方法
使用matlab绘制三维图形的方法要使用MATLAB绘制三维图形，首先需要了解MATLAB中的三维绘图函数和绘图选项。
下面将介绍一些常用的绘制三维图形的方法。
1.绘制基本的三维图形要绘制基本的三维图形，可以使用以下函数：- plot3(函数：用于在三维坐标系中绘制线条。
- scatter3(函数：用于在三维坐标系中绘制散点图。
- surf(函数：用于绘制三维曲面图。
- mesh(函数：用于绘制三维网格图。
- bar3(函数：用于绘制三维条形图。
- contour3(函数：用于绘制三维等高线图。
例如，下面的代码演示了如何使用plot3(函数绘制一个三维线条图：```x = linspace(0, 2*pi, 100);y = sin(x);z = cos(x);plot3(x, y, z, 'LineWidth', 2);xlabel('X');ylabel('Y');zlabel('Z');title('3D Line Plot');```2.添加颜色和纹理在绘制三维图形时，可以使用颜色和纹理来增加图形的信息。
MATLAB 提供了一系列函数来处理颜色和纹理，如：- colormap(函数：用于设置颜色映射。
- caxis(函数：用于设置坐标轴范围。
- shading(函数：用于设置颜色插值方法。
- texturemap(函数：用于设置纹理映射方法。
例如，下面的代码展示了如何使用纹理映射来绘制一个球体：```[X, Y, Z] = sphere(50);C = colormap('jet');surface(X, Y, Z, 'FaceColor', 'texturemap', 'CData', C);axis equal;```3.绘制多个数据集要在同一张图中绘制多个数据集，可以使用hold on和hold off命令。
MATLAB程式设计入门篇三维立体绘图part2
copper（銅色）
1
0.62
0.4
aquamarine（碧綠） 0.49
1
0.83
4-3 曲面顏色的控制
❖ colormap：
MATLAB 預設的顏色對應表可由 colormap 得知
>> cm = colormap; >> size(cm) ans =
64 3
cm 是一個 64×3 的矩陣，因此 MATLAB 在畫 圖時，會把 cm 第一列的顏色設定給曲面的最高 點，把 cm 的最後一列的顏色設定給曲面的最低 點，其餘高度的顏色則依線性內插法來決定
4-3 曲面顏色的控制
❖ colormap：
改變顏色對應表，可得到不同顏色的曲面 ， 欲改變顏色對應表，也是用 colormap 指令
範例4-17：plotxyz13.m
peaks; colormap(rand(64,3)); % 以亂數產生顏色對應表 colorbar;
4-3 曲面顏色的控制
範例4-17：plotxyz13.m
4-3 曲面顏色的控制
❖ 整理：MATLAB 現成的顏色對照表：
指令
說明
colormap hsv
HSV 的顏色對應表（預設值）
colormap hot
代表“熱”的顏色對應表
colormap cool
代表“冷”的顏色對應表
colormap summer 代表“夏天”的顏色對應表
colormap gray 代表“灰階”的顏色對應表

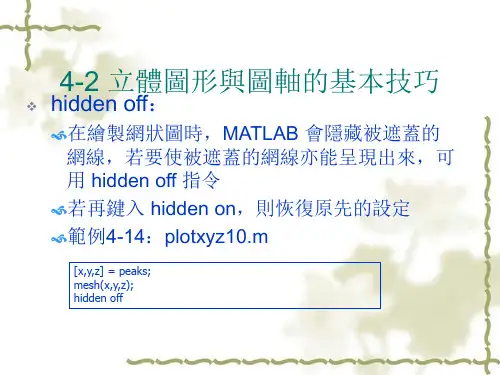

4-2 立體圖形與圖軸的基本技巧
❖ hidden off：
在繪製網狀圖時，MATLAB 會隱藏被遮蓋的 網線，若要使被遮蓋的網線亦能呈現出來，可 用 hidden off 指令
如何使用Matlab进行3D图形绘制
如何使用Matlab进行3D图形绘制1. 引言在科学研究、工程设计和数据可视化的过程中，3D图形绘制是一项非常重要的技能。
Matlab作为一种功能强大且易于上手的工具，在3D图形绘制方面有着很大的优势。
本文将介绍如何使用Matlab进行3D图形绘制，以帮助读者更好地掌握这一技术。
2. 准备工作在开始使用Matlab进行3D图形绘制之前，我们需要先进行一些准备工作。
首先，确保已经安装了Matlab软件，并且具备了一定的基本操作能力。
其次，了解Matlab的数据管理和处理方式，掌握常用的数据结构和操作方法。
最后，对于3D图形绘制的相关概念和技术有一定的了解，包括坐标系、曲线和曲面等基本概念。
3. 坐标系和坐标变换在进行3D图形绘制之前，首先需要了解坐标系的概念以及如何进行坐标变换。
Matlab中使用的3D坐标系是右手坐标系，其中x轴指向右侧，y轴指向前方，z轴指向上方。
在进行坐标变换时，可以使用Matlab提供的函数进行平移、旋转和缩放等操作，以便更好地展示3D图形。
4. 曲线绘制在Matlab中，使用函数plot3可以绘制3D曲线。
该函数的基本用法是plot3(x，y，z)，其中x、y、z分别为曲线上各点的x、y、z坐标。
可以通过对坐标点进行适当的变换和调整，绘制出各种形状和曲线。
5. 曲面绘制除了曲线，我们还可以使用Matlab绘制3D曲面。
Matlab提供了函数surf和mesh来实现曲面绘制。
函数surf绘制带有颜色的曲面，而函数mesh绘制网格型的曲面。
这两个函数的基本用法都是类似的，可以通过传入坐标点数据和数据值来绘制出曲面图像。
6. 其他3D图形效果除了曲线和曲面，我们还可以通过Matlab实现其他各种各样的3D图形效果。
例如，绘制3D散点图可以使用函数scatter3，绘制3D柱状图可以使用函数bar3，绘制3D等高线图可以使用函数contour3等。
这些函数都有类似的参数传递方式，通过调整函数参数可以实现各种个性化的效果。
Matlab三维立体画图
atlab 三维画图(2011-04-12 21:11:26) 转载▼标签： matlab 三维图分类： 课程学习今天被matlab 画三维图给整疯掉了，想通过三角形两边的变化求一边对角的变化函数图，但是matlab 中说这是complex ，无法画图，我就想限制值域，这样就是一对一的函数了，但是matlab 不知道怎么实现，网上查了查也没找到。
就先放一放再说吧。
不过过程中发现matlab 画出的图还是很强大且漂亮的。
附上两张： 1、mesh 函数[x, y]=meshgrid(-4:.2:4); R=sqrt(x.^2+y.^2); z=-cos(R); mesh(x,y,z)xlabel('x\in[-4,4]','fontweight','bold'); ylabel('y\in[-4,4]','fontweight','bold');zlabel('z=-cos(sqrt(x^2+y^2))','fontweight','bold');title('旋转曲面','fontsize',15,'fontweight','bold','fontname','隶书');二、meshc 函数其他不变，把上面代码中的mash 换成mashc ，得到的图如下，在网孔线下方绘制了轮廓线。
三、mashz函数Matlab 三维作图1 画一个可透视的椭球figurea = 15;b = 10;c = 5;k = 5;n = 2^k-1;theta = pi*(-n:2:n)/n;phi = (pi/2)*(-n:2:n)'/n;X = a*cos(phi)*cos(theta);Y = b*cos(phi)*sin(theta);Z = c*sin(phi)*ones(size(theta));surf(X,Y,Z,'FaceColor','interp',...'EdgeColor','none',...'FaceLighting','phong')axis tightcamlight leftalpha(.33) % 产生透视效果这是在7.1.上画的图：....................建立空间等高线[X,Y] = meshgrid([-2:.25:2]); Z = X.*exp(-X.^2-Y.^2);contour3(X,Y,Z,30)h = findobj('Type','patch');set(h,'LineWidth',2)title(' 空间等高线')..................§4.2 三维作图§4.2.1 mesh(Z)语句mesh(Z)语句可以给出矩阵Z元素的三维消隐图，网络表面由Z坐标点定义，与前面叙述的x-y平面的线格相同，图形由邻近的点连接而成．它可用来显示用其它方式难以输出的包含大量数据的大型矩阵，也可用来绘制Z变量函数．显示两变量的函数Z=f(x,y)，第一步需产生特定的行和列的x-y矩阵．然后计算函数在各网格点上的值．最后用mesh函数输出．下面我们绘制sin(r)/r函数的图形．建立图形用以下方法：x=-8:.5:8;y=x';x=ones(size(y))*x;y=y*ones(size(y))';R=sqrt(x.^2+y.^2)+eps;z=sin(R)./R;mesh(z) %% 试运行mesh(x,y,z)，看看与mesh(z)有什么不同之处？各语句的意义是：首先建立行向量x，列向量y；然后按向量的长度建立1-矩阵；用向量乘以产生的1-矩阵，生成网格矩阵，它们的值对应于x-y坐标平面；接下来计算各网格点的半径；最后计算函数值矩阵Z．用mesh函数即可以得到图形．图4.2.1三维消隐图第一条语句x的赋值为定义域，在其上估计函数；第三条语句建立一个重复行的x矩阵，第四条语句产生y的响应，第五条语句产生矩阵R（其元素为各网格点到原点的距离）．用mesh方法结果如上．另外，上述命令系列中的前4行可用以下一条命令替代：[x, y]=meshgrid(-8:0.5:8)§4.2.2与mesh相关的几个函数(1) meshc与函数mesh的调用方式相同，只是该函数在mesh的基础上又增加了绘制相应等高线的功能．下面来看一个meshc的例子：[x,y]=meshgrid([-4:.5:4]);z=sqrt(x.^2+y.^2);meshc(z) %% 试运行meshc(x,y,z)，看看与meshc(z)有什么不同之处？我们可以得到图形：图4.2.2.1 meshc图地面上的圆圈就是上面图形的等高线．(2)函数meshz与mesh的调用方式也相同，不同的是该函数在mesh函数的作用之上增加了屏蔽作用，即增加了边界面屏蔽．例如：[x,y]=meshgrid([-4:.5:4]);z=sqrt(x.^2+y.^2);meshz(z) %% 试运行meshz(x,y,z)，看看与meshz(z)有什么不同之处？我们得到图形：图4.2.2.2 meshz图§4.2.3其它的几个三维绘图函数(1)在Matlab中有一个专门绘制圆球体的函数sphere，其调用格式如下：[x,y,z]=sphere(n)此函数生成三个(n+1)×(n+1)阶的矩阵，再利用函数surf(x,y,z)可生成单位球面．[x,y,z]=sphere 此形式使用了默认值n=20sphere(n) 只绘制球面图，不返回值．运行下面程序：sphere(30);axis square;我们得到球体图形：图4.2.3.1 球面图若只输入sphere画图，则是默认了n=20的情况．(2) surf函数也是Matlab中常用的三维绘图函数．其调用格式如下：surf(x,y,z,c)输入参数的设置与mesh相同，不同的是mesh函数绘制的是一网格图，而surf绘制的是着色的三维表面．Matlab语言对表面进行着色的方法是，在得到相应网格后，对每一网格依据该网格所代表的节点的色值（由变量c控制），来定义这一网格的颜色．若不输入c，则默认为c=z．我们看下面的例子：%绘制地球表面的气温分布示意图．[a,b,c]=sphere(40);t=abs(c); %求绝对值surf(a,b,c,t);axis equalcolormap('hot')我们可以得到图形如下：图4.2.3.2 等温线示意图§4.2.4图形的控制与修饰(1)坐标轴的控制函数axis，调用格式如下：axis([xmin,xmax,ymin,ymax,zmin,zmax])用此命令可以控制坐标轴的范围．与axis相关的几条常用命令还有：axis auto 自动模式，使得图形的坐标范围满足图中一切图元素axis equal 严格控制各坐标的分度使其相等axis square 使绘图区为正方形axis on 恢复对坐标轴的一切设置axis off 取消对坐标轴的一切设置axis manual 以当前的坐标限制图形的绘制（2）grid on 在图形中绘制坐标网格．grid off 取消坐标网格．（3）xlabel, ylabel, zlabel分别为x轴, y轴, z轴添加标注．title为图形添加标题．以上函数的调用格式大同小异，我们以xlabel为例进行介绍：xlabel('标注文本'，'属性1'，'属性值1'，'属性2'，'属性值2'，…)这里的属性是标注文本的属性，包括字体大小、字体名、字体粗细等．例如：[x, y]=meshgrid(-4:.2:4);R=sqrt(x.^2+y.^2);z=-cos(R);mesh(x,y,z)xlabel('x\in[-4,4]','fontweight','bold');ylabel('y\in[-4,4]','fontweight','bold');zlabel('z=-cos(sqrt(x^2+y^2))','fontweight','bold');title('旋转曲面','fontsize',15,'fontweight','bold','fontname','隶书');图4.2.4.1添加标注。
Matlab绘制三维立体图（以地质异常体为例）
Matlab绘制三维⽴体图（以地质异常体为例）前⾔：在地球物理勘探，流体空间分布等多种场景中，定位空间点P（x,y,x）的物理属性值Q，并绘制三维空间分布图，对我们洞察空间场景有⼗分重要的意义。
1. 三维⽴体图的基本要件：全空间⽹格化⽹格节点的物理属性值2.数据准备数据不易贴，我放在了百度⽹盘：,⽹盘失效了，有要的，我邮件给你发⼤概如下形式： TIP:这⾥的数据矩阵为v(5276),可以看成⼀本27页纸，每页绘制了5*6的⽹格，然后27页纸叠在⼀起。
当你理解本图绘制后，数据可以随意制作。
3.主要函数：slice、isosurface、patchNOTE:想了解每个函数的⽤法可以在matlab command windows中输⼊ doc slice即可获得slice的matlab详解4.主要代码：TIP：你可以将代码复制到⼀起运⾏，此处我是单独展⽰，分别绘图1.单独切⽚，切法可⾃定义。
便于展⽰局部细节clc,clearv=csvread('vdata.txt');v=reshape(v,5,27,6);[x,y,z]=meshgrid(1:27,1:5,1:6);h=figure(1);set(h,'name','取单切⽚')subplot(221)slice(x,y,z,v,[],[1],[]);shading interpset(gca,'zdir','reverse');axis equalgrid onsubplot(222)slice(x,y,z,v,[],[2],[]);shading interpcolormap('jet')set(gca,'zdir','reverse');axis equalgrid onsubplot(223)slice(x,y,z,v,[],[3],[]);shading interpset(gca,'zdir','reverse');axis equalgrid onsubplot(224)slice(x,y,z,v,[],[4],[]);shading interpset(gca,'zdir','reverse');axis equalgrid on效果图： 2.全空间⽴体切⽚h2=figure(2);set(h2,'name','全空间切⽚','MenuBar','none','ToolBar','none')slice(x,y,z,v,[1:2:27],[2 3 4],[2 3 4 5])shading interpcolorbarcolormap('jet')set(gca,'zdir','reverse');axis equalgrid onbox on效果图： 3.⽴体包络图h3=figure(3);set(h3,'name','定值包络⽴体图','MenuBar','none','ToolBar','none')set(gcf,'InvertHardcopy','off')fw=350; %%此值为最外层包络⾯取值fv=isosurface(x,y,z,v,fw);p=patch(fv);set(p,'facecolor','b','edgecolor','none');patch(isocaps(x,y,z,v, fw), 'FaceColor', 'interp', 'EdgeColor', 'none');colorbarcolormap('jet')box ondaspect([1,1,1])view(3)set(gca,'zdir','reverse','color',[0.2,0.2,0.2]);camlightcamproj perspectivelighting phongaxis equalgrid ontitle(['最外层表⾯的值为： ' , num2str(fw)]);NOTE：上述代码中的fw是作主要可变参数，控制最外层包络⾯的值如下演⽰多个fw下不同的效果图：。
使用matlab绘制三维图形地方法
使用matlab绘制三维图形地方法使用matlab绘制三维图形的方法三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)，其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot 函数相同。
当x,y,z是同维向量时，则x,y,z 对应元素构成一条三维曲线。
当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。
例绘制三维曲线。
程序如下：t=0:pi/100:20*pi;x=sin(t);y=cos(t);z=t.*sin(t).*cos(t);plot3(x,y,z);gridtitle('Line in 3-D Space');xlabel('X');ylabel('Y');zlabel('Z');如下图：XLine in 3-D SpaceYZ三维曲面1．产生三维数据在MATLAB 中，利用meshgrid 函数产生平面区域内的网格坐标矩阵。
其格式为：x=a:d1:b; y=c:d2:d; [X,Y]=meshgrid(x,y);语句执行后，矩阵X 的每一行都是向量x ，行数等于向量y 的元素的个数，矩阵Y 的每一列都是向量y ，列数等于向量x 的元素的个数。
2．绘制三维曲面的函数surf 函数和mesh 函数的调用格式为：mesh(x,y,z,c)：画网格曲面，将数据点在空间中描出,并连成网格。
surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。
一般情况下，x,y,z 是维数相同的矩阵。
x,y 是网格坐标矩阵，z 是网格点上的高度矩阵，c 用于指定在不同高度下的颜色范围。
例绘制三维曲面图z=sin(x+sin(y))-x/10。
程序如下：[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标 z=sin(x+sin(y))-x/10; mesh(x,y,z);axis([0 4*pi 0 4*pi -2.5 1]); 如下图：-2.5-2-1.5-1-0.500.51此外，还有带等高线的三维网格曲面函数meshc 和带底座的三维网格曲面函数meshz。
matlab实验 三维画图
实验（六）项目名称：三维绘图一、实验目的：熟悉MATLAB中几个常用的绘图命令，掌握集中常见三维图形的画法。
二、实验原理三维绘图命令：Plot（X,Y,Z）//曲线；mesh(X,Y,Z)//网状；surf(X,Y,Z)//表面；contour(X,Y,Z)//等高线。
三、实验环境1.硬件：PC机2. 软件：Windows操作系统、matlab2015四、实验内容、步骤以及结果4.1.1实验要求：用plot函数画出的三维曲线。
4.1.2实验步骤（1）启动matlab，新建一个M文件；（2）输入程序，如图1；（3）保存文件；（4）编译源程序，观察屏幕上显示的编译信息，修改出现的错误，直到编译成功；图1：plot函数画三维曲线4.1.3运行结果如下：图2：三维曲线4.2.1实验要求：用mesh函数画出的三维网状图。
4.2.2实验步骤（5）启动matlab，新建一个M文件；（6）输入程序，如图3；（7）保存文件；（8）编译源程序，查看运行结果，如图4。
图3：mesh函数画三维网状图图4：运行结果4.3.1实验要求：用surf函数画出的三维表面图。
4.3.2实验步骤（9）启动matlab，新建一个M文件；（10）输入程序，如图5；（11）保存文件；（12）编译源程序，查看运行结果，如图6。
图5：surf函数画三维表面图图6：运行结果4.3.1实验要求：用contour函数画出的等高线图。
4.3.2实验步骤（13）启动matlab，新建一个M文件；（14）输入程序，如图7；（15）保存文件；（16）编译源程序，查看运行结果，如图8。
图7：contour函数画等高线图8：运行结果五、实验总结MATLAB具有强大的图形功能，能够将它们直观的表现出来，解决很多的问题。
matlab三维绘图ppt课件
xx
1
三维曲线绘图 三维曲面绘图
2
xx
二、MATLAB三维曲线绘图
plot3——三维曲线绘制指令 plot3的调用格式：
plot3(X,Y,Z) plot3(X,Y,Z,’String’) plot3(X1,Y1,Z1,’ String1’,X2,Y2,Z2,’ String2’,…) plot3与plot的 用法相同
➢ shading faceted
以平面为单位进行着色，在flat用色基础上，在贴片的 四周勾出黑色网线。
23
subplot(131),surf(peaks(40)); subplot(132),surf(peaks(40));shading flat subplot(133),surf(peaks(40));shading interp
subplot(122),h = surf(ones(10,10));rotate(h,[0 0 1],i,[1 0 0]) end
➢ rotate3d
动态旋转命令，可以让用户使用鼠标来旋转视角
19
背景颜色控制命令colordef
➢ colordef white 将图形的背景颜色设置为白色 ➢ colordef black ➢ colordef none 将图形背景和图形窗口的颜色设置
28
对象和句柄
MATLAB把构成图形的各个基本要素称为图形对象， 包括图形窗口、坐标轴、线条、曲面、文本和其它对 象。
每一个对象都有一个数字来标识，叫做句柄。当每次 创建一个对象时，MATLAB就为它建立一个唯一的句 柄。
29
作业ห้องสมุดไป่ตู้P79
5,7,8,9
30
22
MATLAB三维图形绘制
%绘制极坐标图
说明：theta为相角，radius为离原点的距离。
• 【】求传递函数为
G(s) s(0的.51s对1)数幅频特性曲线，
横坐标为w，按对数坐标。
Aw=1./(w.*sqrt((0.5*w).^2+1)); Lw=20*log10(Aw); semilogx(w,Lw) title('对数幅频特性曲线')
• colormap 色图函数—— 色图设定函数
• colormap 色图函数(m)——产生m×3的色图矩阵 缺省64×3。
颜色
Black(黑) White(白) Red(红) Green(绿) Blue(蓝) Yellow(黄) Magenta(品红) Cyan(青) Gray(灰) Dark red(暗红) Copper(铜色) Aquamarine(碧绿)
【上例续】使用消息框显示当阻尼系数大于1时的警告信 息，如下图。
>>msgbox('阻尼系数输入范围出错','警告','warn')
〔2〕其它对话框
【例续】使用警告对话框显示当阻尼系数大于1时的警告 信息。 >>warndlg('阻尼系数输入范围出错','警告')
【例续】使用出错提示框显示当阻尼系数小于0时出错 信息。 >>errordlg('阻尼系数输入出错','出错')
说明：az表示方位角(azimuth)，el表示俯仰角(elevation)
°，el=30°
五、色彩的控制
1．色图(colormap)
(1) RGB三元组
RGB三元数组每行表示一种色彩，数组元素R、G、B在 0～1之间取值，分别表示红、绿、蓝基色的相对亮度，如 下表所示。
使用matlab软件进行三维绘图
plot(x,y)其中x和y为长度相同的向量，分别用于 存储x坐标和y坐标数据。
例3-1 在0≤X≤2区间内，绘制曲线y=sin(2πx)。
程序如下： x=0:pi/100:2*pi; y= sin(2*pi*x); plot(x,y); 说明： （1）当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线， 曲线条数等于矩阵的列数。 （2）当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同色彩的曲 线。曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。 （3）plot函数最简单的调用格式是只包含一个输入参数：plot(x)。
3.MATLAB二维绘图
二维图形的绘制是MATLAB语言图形处理的基础 3.1 plot函数的基本用法 MATLAB最常用的画二维图形的命令是plot ，plot函数的基本调用格 式为：plot(x,y) 看个简单的例子： >> y=[0 0.58 0.70 0.95 0.83 0.25]; >> plot(y) 生成的图形见图。
3.4.绘制图形的辅助操作 1. 图形标注 有关图形标注函数的调用格式为： title(图形名称) xlabel(x轴说明) ylabel(y轴说明) text(x,y,图形说明) legend(图例1,图例2,…)
legend函数的基本用法是 legend(string1,string2,string3, ...) 分别将字符串1、字符串2、字符串3……标注到图中，每 个字符串对应的图标为画图时的图标。 例如: plot(x,sin(x),'.b',x,cos(x),'+r') legend('sin','cos')这样可以把"."标识为'sin'，把"+"标识为"cos"
MATLAB三维绘图（一）三维基础绘图
MATLAB三维绘图（⼀）三维基础绘图MATLAB三维绘图(⼀)三维基础绘图 三维图就是在⼆维图的基础上多增加了⼀维，实质上在MATLAB中绘制的都是三维图。
简单看⼀下⼆维图是怎样变成三维图的，使⽤plot3函数可以很清楚的看出来。
⽰例：%% 简单理解三维画图clear; clc; close all;x=0:0.1:5*pi;z1=sin(x);z2=sin(2.*x);z3=sin(3.*x);y1=zeros(size(x));y3=ones(size(x));y2=y3./2;plot3(x,y1,z1,'r',x,y2,z2,'b',x,y3,z3,'g'); % 画出三条不同的直线显⽰的是三维图像grid on; % 显⽰⽹格xlabel('x-axis'); ylabel('y-axis'); zlabel('z-axis');效果显⽰：1、使⽤最简单的三维画图函数plot3来认识⼀下三维图。
⽰例1：弹簧图%% 螺旋状图(弹簧)clear; clc; close all;t = 0:pi/50:10*pi;plot3(sin(t),cos(t),t); % 使⽤plot3进⾏绘制三维曲线图grid on; % 显⽰⽹格axis square; % 坐标边框尺度⼤⼩相同效果显⽰：⽰例2：螺旋图：%% 螺旋状图(盘⾹)clear; clc; close all;turns = 40*pi;t = linspace(0,turns,4000);x = cos(t).*(turns-t)./turns;y = sin(t).*(turns-t)./turns;z = t./turns;plot3(x,y,z); % 使⽤plot3绘制grid on;效果显⽰：2、通过meshgrid函数⽣成⽹格来⽐较surf函数和mesh函数的区别，。
