电力负荷的特征描述——负荷曲线
• 系统负荷的特征： 时变性、随机性、规律性（可预测性）
• 定义 指某一段时间内负荷随时间变化的曲线
P=p(t); Q=q(t). • 分类
时间尺度：日负荷曲线、年负荷曲线 空间尺度：用户负荷曲线、电力线路的负荷 曲线、变电站的负荷曲线、发电机的负荷曲 线、整个电力系统的负荷曲线
时间（h)
农村加工业负荷
市政、商业和生活用电负荷
常用的负荷曲线
• 日有功负荷曲线
系统日有功负 荷曲线 ——反映一天当 中系统内所有用 电设备的有功负 荷之和随时间变 化的曲线。
作用：安排调度计划
东北电网某日日负荷曲线
常用的负荷曲线
• 年最大负荷曲线 横坐标（时间） ：月 纵坐标（负荷） ：月内最大负荷
负荷的分类
• 物理性能分类 有功负荷 无功负荷
负荷的分类
• 用户性质分类 工业负荷：量大，比较稳定 农业负荷：季节性强，负荷密度小，功率 因数低，负荷的结构变化大。 商业负荷：很强的时间性，电网峰荷的主 要组成部分。 居民用电负荷：负荷变化大，负荷同时率 高，负荷功率因数低。
电力系统概述
第一章电力系统概述第一节本厂在系统中的地位和作用一、华中电网现状2002年底华中地区装机容量为52142MW。
其中水电装机17985MW，火电装机34157MW。
分别占全部装机的34.5%、65.5%。
统调装机容量39140MW，其中水电12294MW，火电26845MW。
2002年华中地区发电量221.9TW·h。
其中水电发电量64.2TW·h，火电发电量157.7TW·h，分别占全部发电量的28.9%、71.1%。
统调发电量168.1TW h，其中水电发电量45.3TW h，火电发电量122.8TW·h。
2002年华中地区全社会用电量为220.3TW·h。
统调用电最高负荷30790MW，比上年增长14.72%。
二、湖南省电力系统现状1．电源现状2002年底湖南省装机容量为11110.86MW。
其中水电装机6135.28MW，火电装机4975.58MW。
分别占全省装机的55.2%、44.8%。
2002年统调装机容量为7424.65MW，其中水电装机3419.65MW、火电装机4005MW。
2002年湖南省发电量45.387TW·h。
其中水电发电量25.329TW·h、火电发电量20.05785TW·h，分别占全省发电量的55.8%、44.2%。
湖南省电网电源主要分布在湖南西部，全省最大火力发电厂为华能岳阳电厂（725MW）。
最大水电站为五强溪水电站（1200MW）。
2．网络现状湖南省电力系统是华中电力系统的重要组成部分，处于华中系统的南部，目前全网分为14个供电区。
湖南电网经两条联络线即葛洲坝～岗市500kV线路及汪庄余～峡山220kV线路与华中电网联系，贵州凯里电厂通过凯里～玉屏～阳塘220kV线路向湖南送电。
目前省内已建成五强溪～岗市～复兴～沙坪～云田～民丰～五强溪500kV环网，并且岗市与云田间另有一回500kV线路直接相联。
第一章电力系统概论

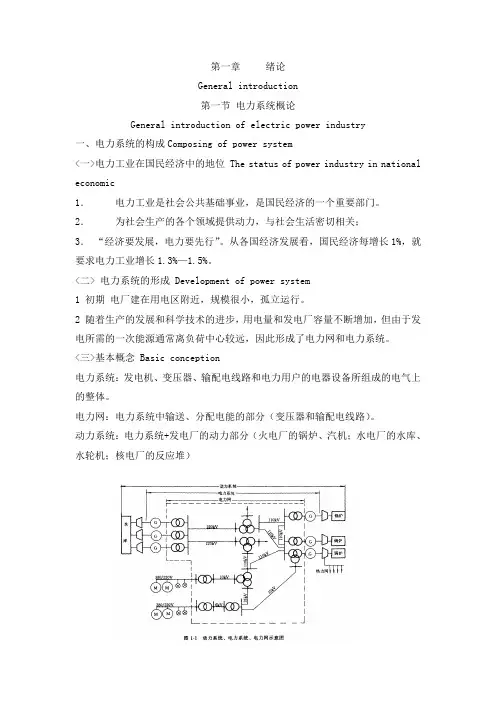

第一章绪论General introduction第一节电力系统概论General introduction of electric power industry一、电力系统的构成Composing of power system<一>电力工业在国民经济中的地位 The status of power industry in national economic1．电力工业是社会公共基础事业，是国民经济的一个重要部门。

2．为社会生产的各个领域提供动力，与社会生活密切相关；3．“经济要发展，电力要先行”。
从各国经济发展看，国民经济每增长1%，就要求电力工业增长1.3%—1.5%。
<二> 电力系统的形成 Development of power system1 初期电厂建在用电区附近，规模很小，孤立运行。
2 随着生产的发展和科学技术的进步，用电量和发电厂容量不断增加，但由于发电所需的一次能源通常离负荷中心较远，因此形成了电力网和电力系统。
<三>基本概念 Basic conception电力系统：发电机、变压器、输配电线路和电力用户的电器设备所组成的电气上的整体。
电力网：电力系统中输送、分配电能的部分（变压器和输配电线路）。
动力系统：电力系统+发电厂的动力部分（火电厂的锅炉、汽机；水电厂的水库、水轮机；核电厂的反应堆）二、电力系统的发展The history of electric power industry1．国外电力系统的发展历史1831 法拉第发现电磁感应定律后，出现了交流直流发电机，直流电动机出现里100-400V的低压直流输电系统；1882年德国 1500-2000V 直流输电系统1885年单相交流输电1891年三相交流输电俄国人展示了现代电力系统模式2．国内电力系统发展历史1882年第一座电厂在上海建成1882—1945年全国总装机容量185万KW，年发电量仅43亿KWh2000年全国总装机容量3亿KW，年发电量13556亿KWh并建成500kV交流、直流超高压输电线路，7个跨省电力系统西南大容量水电的开发，山西陕西和内蒙西部大量坑口电厂的建设，使得全国联网的格局逐步形成。
