信号与系统仿真实验报告
信号与系统软件实验实验报告

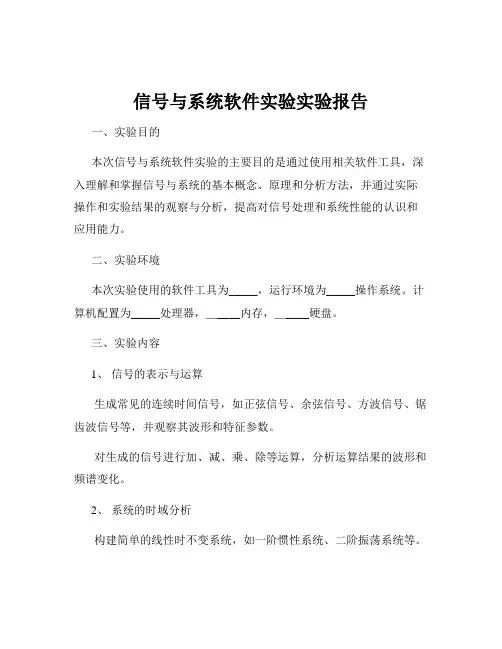

信号与系统软件实验实验报告一、实验目的本次信号与系统软件实验的主要目的是通过使用相关软件工具，深入理解和掌握信号与系统的基本概念、原理和分析方法，并通过实际操作和实验结果的观察与分析，提高对信号处理和系统性能的认识和应用能力。
二、实验环境本次实验使用的软件工具为_____，运行环境为_____操作系统。
计算机配置为_____处理器，＿____内存，＿____硬盘。
三、实验内容1、信号的表示与运算生成常见的连续时间信号，如正弦信号、余弦信号、方波信号、锯齿波信号等，并观察其波形和特征参数。
对生成的信号进行加、减、乘、除等运算，分析运算结果的波形和频谱变化。
2、系统的时域分析构建简单的线性时不变系统，如一阶惯性系统、二阶振荡系统等。
输入不同类型的信号，如阶跃信号、冲激信号等，观察系统的输出响应，并分析系统的稳定性、瞬态性能和稳态性能。
3、系统的频域分析对给定的系统进行频率响应分析，计算系统的幅频特性和相频特性。
通过改变系统的参数，观察频率响应的变化规律，并分析系统对不同频率信号的滤波特性。
4、信号的采样与重构对连续时间信号进行采样，研究采样频率对信号重构的影响。
采用不同的重构方法，如零阶保持重构、一阶线性重构等，比较重构信号与原始信号的误差。
四、实验步骤1、打开实验软件，熟悉软件的操作界面和功能菜单。
2、按照实验内容的要求，依次进行各项实验操作。
在信号表示与运算实验中，通过软件提供的函数生成所需的信号，并使用绘图功能显示信号的波形。
然后，利用软件的计算功能进行信号运算，并观察运算结果的波形。
对于系统时域分析实验，首先在软件中构建指定的系统模型，然后输入相应的激励信号，使用仿真功能获取系统的输出响应。
通过观察输出响应的波形，分析系统的性能指标，如上升时间、调节时间、超调量等。
在系统频域分析实验中，利用软件的频率响应分析工具，计算系统的幅频特性和相频特性曲线。
通过调整系统的参数，如增益、时间常数等，观察频率响应曲线的变化情况，并总结规律。
《信号与系统》课程实验报告
《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。
上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。
t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。
三、实验步骤该仿真提供了7种典型连续时间信号。
用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。
图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。
界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。
控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。
图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。
在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。
在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。
矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。
图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。
信号与系统实验实验报告

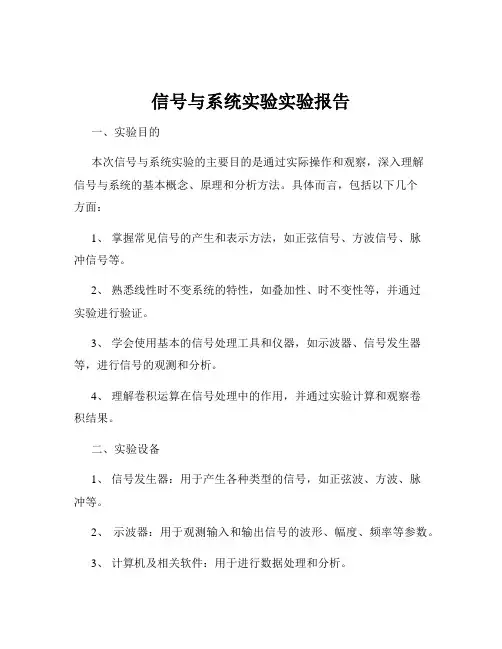

信号与系统实验实验报告一、实验目的本次信号与系统实验的主要目的是通过实际操作和观察，深入理解信号与系统的基本概念、原理和分析方法。
具体而言，包括以下几个方面：1、掌握常见信号的产生和表示方法，如正弦信号、方波信号、脉冲信号等。
2、熟悉线性时不变系统的特性，如叠加性、时不变性等，并通过实验进行验证。
3、学会使用基本的信号处理工具和仪器，如示波器、信号发生器等，进行信号的观测和分析。
4、理解卷积运算在信号处理中的作用，并通过实验计算和观察卷积结果。
二、实验设备1、信号发生器：用于产生各种类型的信号，如正弦波、方波、脉冲等。
2、示波器：用于观测输入和输出信号的波形、幅度、频率等参数。
3、计算机及相关软件：用于进行数据处理和分析。
三、实验原理1、信号的分类信号可以分为连续时间信号和离散时间信号。
连续时间信号在时间上是连续的，其数学表示通常为函数形式；离散时间信号在时间上是离散的，通常用序列来表示。
常见的信号类型包括正弦信号、方波信号、脉冲信号等。
2、线性时不变系统线性时不变系统具有叠加性和时不变性。
叠加性意味着多个输入信号的线性组合产生的输出等于各个输入单独作用产生的输出的线性组合；时不变性表示系统的特性不随时间变化，即输入信号的时移对应输出信号的相同时移。
3、卷积运算卷积是信号处理中一种重要的运算，用于描述线性时不变系统对输入信号的作用。
对于两个信号 f(t) 和 g(t)，它们的卷积定义为：＼（f g)（t) ＝＼int_{＼infty}＾｛＼infty} f(＼tau) g(t ＼tau) d\tau ＼在离散时间情况下，卷积运算为：＼（f g)n ＝＼sum_{m ＝＼infty}＾｛＼infty} fm gn m ＼四、实验内容及步骤实验一：常见信号的产生与观测1、连接信号发生器和示波器。
2、设置信号发生器分别产生正弦波、方波和脉冲信号，调整频率、幅度和占空比等参数。
3、在示波器上观察并记录不同信号的波形、频率和幅度。
信号与系统实验报告
信号与系统实验报告
实验名称：信号与系统实验
一、实验目的：
1.了解信号与系统的基本概念
2.掌握信号的时域和频域表示方法
3.熟悉常见信号的特性及其对系统的影响
二、实验内容：
1.利用函数发生器产生不同频率的正弦信号，并通过示波器观察其时域和频域表示。
2.通过软件工具绘制不同信号的时域和频域图像。
3.利用滤波器对正弦信号进行滤波操作，并通过示波器观察滤波前后信号的变化。
三、实验结果分析：
1.通过实验仪器观察正弦信号的时域表示，可以看出信号的振幅、频率和相位信息。
2.通过实验仪器观察正弦信号的频域表示，可以看出信号的频率成分和幅度。
3.利用软件工具绘制信号的时域和频域图像，可以更直观地分析信号的特性。
4.经过滤波器处理的信号，可以通过示波器观察到滤波前后的信号波形和频谱的差异。
四、实验总结：
通过本次实验，我对信号与系统的概念有了更深入的理解，掌
握了信号的时域和频域表示方法。
通过观察实验仪器和绘制图像，我能够分析信号的特性及其对系统的影响。
此外，通过滤波器的处理，我也了解了滤波对信号的影响。
通过实验，我对信号与系统的理论知识有了更加直观的了解和应用。
信号与系统实验报告
信号与系统实验报告目录1. 内容概要 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)2. 实验原理 (5)2.1 信号与系统基本概念 (7)2.2 信号的分类与表示 (8)2.3 系统的分类与表示 (9)2.4 信号与系统的运算法则 (11)3. 实验内容及步骤 (12)3.1 实验一 (13)3.1.1 实验目的 (14)3.1.2 实验仪器和设备 (15)3.1.4 实验数据记录与分析 (16)3.2 实验二 (16)3.2.1 实验目的 (17)3.2.2 实验仪器和设备 (18)3.2.3 实验步骤 (19)3.2.4 实验数据记录与分析 (19)3.3 实验三 (20)3.3.1 实验目的 (21)3.3.2 实验仪器和设备 (22)3.3.3 实验步骤 (23)3.3.4 实验数据记录与分析 (24)3.4 实验四 (26)3.4.1 实验目的 (27)3.4.2 实验仪器和设备 (27)3.4.4 实验数据记录与分析 (29)4. 结果与讨论 (29)4.1 实验结果汇总 (31)4.2 结果分析与讨论 (32)4.3 结果与理论知识的对比与验证 (33)1. 内容概要本实验报告旨在总结和回顾在信号与系统课程中所进行的实验内容，通过实践操作加深对理论知识的理解和应用能力。
实验涵盖了信号分析、信号处理方法以及系统响应等多个方面。
实验一：信号的基本特性与运算。
学生掌握了信号的表示方法，包括连续时间信号和离散时间信号，以及信号的基本运算规则，如加法、减法、乘法和除法。
实验二：信号的时间域分析。
在本实验中，学生学习了信号的波形变换、信号的卷积以及信号的频谱分析等基本概念和方法，利用MATLAB工具进行了实际的信号处理。
实验三：系统的时域分析。
学生了解了线性时不变系统的动态响应特性，包括零状态响应、阶跃响应以及脉冲响应，并学会了利用MATLAB进行系统响应的计算和分析。
信号与系统实验报告

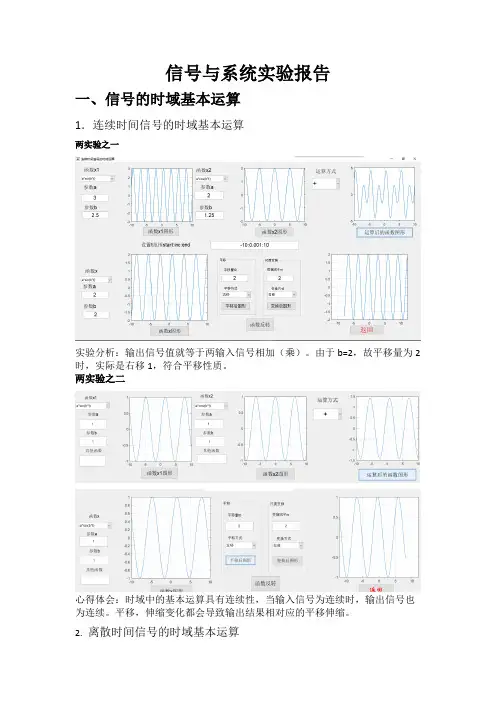

信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。
由于b=2，故平移量为2时，实际是右移1，符合平移性质。
两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。
平移，伸缩变化都会导致输出结果相对应的平移伸缩。
2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。
两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。
二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。
两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。
3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。
两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。
三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。
2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。
两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。
信号与系统实验报告——卷积(含程序)
电 子 科 技 大 学实 验 报 告学生姓名：苏晓菁 学 号：2804301026 指导教师：张鹰 一、实验室名称：信号与系统实验室二、实验项目名称：离散系统的冲激响应、卷积和 三、实验原理：线性时不变系统的输入输出关系可通过冲激响应][n h 表示∑∞-∞=-=*=k k n h k x n h n x n y ][][][][][其中*表示卷积运算，MATLAB 提供了求卷积函数conv ，即 y =conv(x,h)filter 命令计算线性常系数差分方程表征的因果LTI 系统在某一给定输入时的输出。
具体地说，考虑一个满足下列差分方程的LTI 系统：∑∑==-=-Mm m Nk k m n x b k n y a 0][][式中x [n ]是系统输入，y [n ]是系统输出。
若x 是包含在区间1-+≤≤xx xNn n n 内x [n ]的一个MATLAB 向量，而向量a 和b 包含系数k a 和k b ，那么y=filter(b,a,x)就会得出满足上面差分方程的因果LTI 系统的输出。
四、实验目的：目的：加深对离散系统冲激响应、卷积和分析方法的理解。
五、实验内容：实验内容（一）、使用实验仿真系统 实验内容（二）、MATLAB 仿真六、实验器材（设备、元器件）：计算机、MATLAB 软件。
七、实验步骤：实验内容（一）、使用实验仿真系统1、 在MATLAB 环境下输入命令 >>xhxt启动《信号与系统》MATLAB 实验工具箱。
2、启动工具箱主界面，进入实验二的启动界面 3、设定输入序列][21n a a a x = 和][21m b b b y=，观测离散信号的卷积和的波形。
4、由离散系统的差分方程求输出。
实验内容（二）、MATLAB 仿真1、考虑有限长信号1,05[]0,n x n n≤≤⎧=⎨⎩其余,05[]0,n n h n n≤≤⎧=⎨⎩其余利用conv 计算[][]*[]y n x n h n =的非零样本值，并将这些样本存入向量y 中。
信号与系统实验报告5
信号与系统实验报告5信号与系统实验报告5引言信号与系统是电子工程领域中的重要学科，它研究信号的产生、传输和处理过程，以及系统对信号的响应和影响。
在本次实验中，我们将探索信号与系统的一些基本概念和实际应用。
一、信号的分类与特性信号是信息的载体，可以是连续的或离散的。
根据信号的性质，我们可以将其分为模拟信号和数字信号。
模拟信号是连续变化的，可以用连续函数表示；而数字信号是离散的，以数字的形式表示。
在实验中，我们使用了示波器观察了不同类型的信号。
通过观察信号的波形、频谱和功率谱密度等特性，我们能够了解信号的频率、幅度和相位等信息。
二、系统的响应与特性系统是对信号进行处理或传输的装置或环境。
系统可以是线性的或非线性的，可以是时不变的或时变的。
在实验中，我们使用了滤波器作为系统模型来研究系统的响应和特性。
通过改变滤波器的截止频率，我们观察到不同频率的信号在系统中的响应差异。
我们还通过调整系统参数，如增益和相位延迟，来研究系统的线性性质和时不变性质。
三、信号与系统的应用信号与系统在现实生活中有着广泛的应用。
在通信领域，我们可以利用信号与系统的知识来设计和优化无线电、光纤通信和卫星通信等系统。
在音频处理领域，我们可以利用信号与系统的方法来实现音频的降噪、音效增强和语音识别等功能。
此外，信号与系统在图像处理、生物医学工程和控制系统等领域也有着重要的应用。
通过对信号的采集、处理和分析，我们能够从中提取有用的信息，并对系统进行建模和控制。
结论通过本次实验，我们深入了解了信号与系统的基本概念和实际应用。
我们学习了信号的分类与特性，系统的响应与特性，以及信号与系统在各个领域的应用。
这些知识不仅对我们理解和应用电子工程学科具有重要意义，也为我们今后的学习和研究提供了坚实的基础。
信号与系统是一门复杂而又有趣的学科，它涉及了数学、物理和工程等多个领域的知识。
通过不断学习和实践，我们能够更好地理解和应用信号与系统的理论，为解决实际问题提供有效的方法和工具。
信号与系统分析实验报告
信号与系统分析实验报告信号与系统分析实验报告引言：信号与系统分析是电子工程领域中的重要课程之一，通过实验可以更好地理解信号与系统的基本概念和原理。
本实验报告将对信号与系统分析实验进行详细的描述和分析。
实验一：信号的采集与重构在这个实验中，我们学习了信号的采集与重构。
首先，我们使用示波器采集了一个正弦信号，并通过数学方法计算出了信号的频率和幅值。
然后，我们使用数字信号处理器对采集到的信号进行重构，并与原始信号进行比较。
实验结果表明，重构后的信号与原始信号非常接近，证明了信号的采集与重构的有效性。
实验二：线性系统的时域响应本实验旨在研究线性系统的时域响应。
我们使用了一个线性系统，通过输入不同的信号，观察输出信号的变化。
实验结果显示，线性系统对于不同的输入信号有不同的响应，但都遵循线性叠加的原则。
通过分析输出信号与输入信号的关系，我们可以得出线性系统的传递函数，并进一步研究系统的稳定性和频率响应。
实验三：频域特性分析在这个实验中，我们研究了信号的频域特性。
通过使用傅里叶变换，我们将时域信号转换为频域信号，并观察信号的频谱。
实验结果显示，不同频率的信号在频域上有不同的分布特性。
我们还学习了滤波器的设计和应用，通过设计一个低通滤波器，我们成功地去除了高频噪声，并得到了干净的信号。
实验四：系统辨识本实验旨在研究系统的辨识方法。
我们使用了一组输入信号和对应的输出信号，通过数学建模的方法，推导出了系统的传递函数。
实验结果表明，通过系统辨识可以准确地描述系统的特性，并为系统的控制和优化提供了基础。
结论：通过本次实验，我们深入学习了信号与系统分析的基本概念和原理。
实验结果证明了信号的采集与重构的有效性，线性系统的时域响应的线性叠加原则，信号的频域特性和滤波器的设计方法，以及系统辨识的重要性。
这些知识和技能对于我们理解和应用信号与系统分析具有重要的意义。
通过实验的实际操作和分析，我们对信号与系统的理论有了更深入的理解，为我们今后的学习和研究打下了坚实的基础。
信号与系统实验报告
实验三常见信号的MATLAB表示及运算一、实验目的1. 熟悉常见信号的意义、特性及波形2. 学会使用MATLAB表示信号的方法并绘制信号波形3.掌握使用MATLAB进行信号基本运算的指令4.熟悉用MATLAB实现卷积积分的方法二、实验原理根据MA TLAB的数值计算功能和符号运算功能, 在MATLAB中, 信号有两种表示方法, 一种是用向量来表示, 另一种则是用符号运算的方法。
在采用适当的MATLAB语句表示出信号后, 就可以利用MATLAB中的绘图命令绘制出直观的信号波形了。
1.连续时间信号从严格意义上讲, MATLAB并不能处理连续信号。
在MATLAB中, 是用连续信号在等时间间隔点上的样值来近似表示的, 当取样时间间隔足够小时, 这些离散的样值就能较好地近似出连续信号。
在MATLAB中连续信号可用向量或符号运算功能来表示。
⑴向量表示法对于连续时间信号, 可以用两个行向量f和t来表示, 其中向量t是用形如的命令定义的时间范围向量, 其中, 为信号起始时间, 为终止时间, p为时间间隔。
向量f为连续信号在向量t所定义的时间点上的样值。
⑵符号运算表示法如果一个信号或函数可以用符号表达式来表示, 那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。
⑶常见信号的MATLAB表示单位阶跃信号单位阶跃信号的定义为:方法一: 调用Heaviside(t)函数首先定义函数Heaviside(t) 的m函数文件,该文件名应与函数名同名即Heaviside.m。
%定义函数文件,函数名为Heaviside,输入变量为x,输出变量为yfunction y= Heaviside(t)y=(t>0); %定义函数体, 即函数所执行指令%此处定义t>0时y=1,t<=0时y=0, 注意与实际的阶跃信号定义的区别。
方法二: 数值计算法在MATLAB中, 有一个专门用于表示单位阶跃信号的函数, 即stepfun( )函数, 它是用数值计算法表示的单位阶跃函数。
信号与系统的实验报告
信号与系统的实验报告信号与系统的实验报告引言：信号与系统是电子工程、通信工程等领域中的重要基础学科，它研究的是信号的传输、处理和变换过程，以及系统对信号的响应和特性。
在本次实验中，我们将通过实际操作和数据分析，深入了解信号与系统的相关概念和实际应用。
实验一：信号的采集与重构在这个实验中，我们使用了示波器和函数发生器来采集和重构信号。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到示波器上进行观测。
通过调整函数发生器的频率和幅度，我们可以观察到信号的不同特性，比如频率、振幅和相位等。
然后，我们将示波器上的信号通过数据采集卡进行采集，并使用计算机软件对采集到的数据进行处理和重构。
通过对比原始信号和重构信号，我们可以验证信号的采集和重构过程是否准确。
实验二：信号的时域分析在这个实验中，我们使用了示波器和频谱分析仪来对信号进行时域分析。
首先，我们通过函数发生器产生了一个方波信号，并将其连接到示波器上进行观测。
通过调整函数发生器的频率和占空比，我们可以观察到方波信号的周期和占空比等特性。
然后，我们使用频谱分析仪对方波信号进行频谱分析，得到信号的频谱图。
通过分析频谱图，我们可以了解信号的频率成分和能量分布情况，进而对信号的特性进行深入研究。
实验三：系统的时域响应在这个实验中，我们使用了函数发生器、示波器和滤波器来研究系统的时域响应。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到滤波器上进行输入。
然后，我们通过示波器观测滤波器的输出信号，并记录下其时域波形。
通过改变滤波器的参数，比如截止频率和增益等，我们可以观察到系统对信号的响应和滤波效果。
通过对比输入信号和输出信号的波形，我们可以分析系统的时域特性和频率响应。
实验四：系统的频域响应在这个实验中，我们使用了函数发生器、示波器和频谱分析仪来研究系统的频域响应。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到系统中进行输入。
然后，我们通过示波器观测系统的输出信号，并记录下其时域波形。
系统仿真信号实验报告
系统仿真信号实验报告系统仿真信号实验报告1. 引言系统仿真是一种通过计算机模拟系统行为的方法，可以对系统进行预测和优化。
在工程领域中，系统仿真有着广泛的应用，可以用于电子电路设计、通信网络规划、交通流模拟等方面。
本实验旨在通过系统仿真，研究信号的传输和处理过程，探索信号的特性和优化方法。
2. 实验目的本实验的主要目的是通过系统仿真，研究信号的传输和处理过程。
具体包括以下几个方面：- 了解信号的基本概念和特性；- 研究不同信号的传输特性；- 探索信号处理方法和优化策略。
3. 实验方法本实验采用MATLAB软件进行系统仿真。
在仿真过程中，我们将使用不同的信号类型，如正弦信号、方波信号和脉冲信号，并对其进行传输和处理。
4. 实验过程4.1 生成信号首先，我们使用MATLAB生成不同类型的信号。
通过调整信号的频率、幅度和相位等参数，我们可以得到不同特性的信号。
4.2 信号传输在信号传输过程中，我们将模拟信号在传输介质中的衰减和失真情况。
通过改变传输介质的特性和信号的传输距离，我们可以观察到信号的变化。
4.3 信号处理在信号处理过程中，我们将对传输后的信号进行滤波、降噪和增强等操作。
通过选择不同的信号处理算法和参数，我们可以改善信号质量并提取出所需的信息。
5. 实验结果与分析在实验过程中，我们得到了不同类型信号的传输和处理结果。
通过分析实验数据，我们可以得出以下结论：- 正弦信号在传输过程中受到较小的衰减和失真，适合用于远距离传输；- 方波信号在传输过程中会出现较大的失真，需要采取补偿措施；- 脉冲信号在传输过程中容易受到噪声干扰，需要进行滤波处理。
6. 结论与展望通过本实验，我们深入了解了信号的传输和处理过程，并探索了信号的特性和优化方法。
系统仿真为我们提供了一种有效的研究手段，可以在实际操作之前进行模拟和预测。
未来，我们可以进一步研究不同类型信号的传输特性和处理方法，以应对不同场景下的需求。
7. 参考文献[1] Smith, S. W. (1997). The Scientist and Engineer's Guide to Digital Signal Processing. California Technical Publishing.[2] Proakis, J., & Manolakis, D. (2006). Digital Signal Processing: Principles, Algorithms, and Applications. Pearson Education.8. 致谢感谢实验指导老师的悉心指导和支持，感谢实验室的同学们的合作，使本次实验取得了圆满的结果。
信号与系统实验实验报告
实验五连续系统分析一、实验目的深刻理解连续时间系统的系统函数在分析连续系统的时域特性、频域特性及稳定性中的重要作用及意义，掌握根据系统函数的零极点设计简单的滤波器的方法。
掌握利用MATLAB分析连续系统的时域响应、频响特性和零极点的基本方法。
二、实验原理MATLAB提供了许多可用于分析线性时不变连续系统的函数，主要包含有系统函数、系统时域响应、系统频域响应等分析函数。
三、实验内容1.已知描述连续系统的微分方程为，输入，初始状态，计算该系统的响应，并与理论结果比较，列出系统响应分析的步骤。
结果分析：理论值y(t)=0.8*exp(-10t)*u(t)+0.2程序运行出的结果与理论预期结果相差较大误差随时间增大而变小，初始值相差最大，而后两曲线基本吻合，表明该算法的系统响应在终值附近有很高的契合度，而在初值附近有较大的误差。
2.已知连续时间系统的系统函数为，求输入分别为，，时，系统地输出，并与理论结果比较。
实验结果：可见数值计算和理论计算曲线基本重合。
误差分析：可见误差小于0.001，计算值与理论值契合度很高。
3. 研究具有以下零极点的连续系统：(a) 1个极点s=—0.1，增益k=1。
(b) 1个极点s=0，增益k=1。
(c) 2个共轭极点，增益k=1。
(d) 2个共轭极点，增益k=1。
(e) 零点在，极点在，增益k=1。
(f) 零点在，极点在，增益k=1。
完成下列任务：(1) 利用zpk和tf命令建立系统的系统函数，画出系统的零极点图。
(2) 分析系统是否稳定。
若稳定，画出系统的幅频特性曲线。
(3) 画出系统的冲激响应波形。
(4) 详细列出根据零极点分析系统特性的过程。
实验代码：（a）结果分析：(a)~(e)均为因果稳定系统，他们的极点都在jw轴左侧。
当且仅当H（s）的全部极点都位于s平面的左半平面时,一个具有有理系统函数H（s）的因果系统才是稳定的。
信号与系统实验报告实验一 信号与系统的时域分析
实验一信号与系统的时域分析一、实验目的1、熟悉与掌握常用的用于信号与系统时域仿真分析的MA TLAB函数;2、掌握连续时间与离散时间信号的MA TLAB产生,掌握用周期延拓的方法将一个非周期信号进行周期信号延拓形成一个周期信号的MA TLAB编程;3、牢固掌握系统的单位冲激响应的概念,掌握LTI系统的卷积表达式及其物理意义,掌握卷积的计算方法、卷积的基本性质;4、掌握利用MA TLAB计算卷积的编程方法,并利用所编写的MA TLAB程序验证卷积的常用基本性质;掌握MA TLAB描述LTI系统的常用方法及有关函数,并学会利用MATLAB求解LTI系统响应,绘制相应曲线。
基本要求:掌握用MA TLAB描述连续时间信号与离散时间信号的方法,能够编写MATLAB程序,实现各种信号的时域变换与运算,并且以图形的方式再现各种信号的波形。
掌握线性时不变连续系统的时域数学模型用MA TLAB描述的方法,掌握卷积运算、线性常系数微分方程的求解编程。
二、实验原理信号(Signal)一般都就是随某一个或某几个独立变量的变化而变化的,例如,温度、压力、声音,还有股票市场的日收盘指数等,这些信号都就是随时间的变化而变化的,还有一些信号,例如在研究地球结构时,地下某处的密度就就是随着海拔高度的变化而变化的。
一幅图片中的每一个象素点的位置取决于两个坐标轴,即横轴与纵轴,因此,图像信号具有两个或两个以上的独立变量。
在《信号与系统》课程中,我们只关注这种只有一个独立变量(Independent variable)的信号,并且把这个独立变量统称为时间变量(Time variable),不管这个独立变量就是否就是时间变量。
在自然界中,大多数信号的时间变量都就是连续变化的,因此这种信号被称为连续时间信号(Continuous-Time Signals)或模拟信号(Analog Signals),例如前面提到的温度、压力与声音信号就就是连续时间信号的例子。
信号与系统 实验报告
信号与系统实验报告信号与系统实验报告一、引言信号与系统是电子信息工程领域中的重要基础课程，通过实验可以加深对于信号与系统理论的理解和掌握。
本次实验旨在通过实际操作，验证信号与系统的基本原理和性质，并对实验结果进行分析和解释。
二、实验目的本次实验的主要目的是：1. 了解信号与系统的基本概念和性质；2. 掌握信号与系统的采样、重建、滤波等基本操作；3. 验证信号与系统的时域和频域特性。
三、实验仪器与原理1. 实验仪器本次实验所需的主要仪器有：信号发生器、示波器、计算机等。
其中，信号发生器用于产生不同类型的信号，示波器用于观测信号波形，计算机用于数据处理和分析。
2. 实验原理信号与系统的基本原理包括采样定理、重建定理、线性时不变系统等。
采样定理指出，对于带限信号，为了能够完全恢复原始信号，采样频率必须大于信号最高频率的两倍。
重建定理则是指出，通过理想低通滤波器可以将采样得到的离散信号重建为连续信号。
四、实验步骤与结果1. 采样与重建实验首先，将信号发生器输出的正弦信号连接到示波器上，观察信号的波形。
然后，将示波器的输出信号连接到计算机上，进行采样，并通过计算机对采样信号进行重建。
最后，将重建得到的信号与原始信号进行对比，分析重建误差。
实验结果显示，当采样频率满足采样定理时，重建误差较小，重建信号与原始信号基本一致。
而当采样频率不满足采样定理时，重建信号存在失真和混叠现象。
2. 系统特性实验接下来，通过调节示波器和信号发生器的参数，观察不同系统对信号的影响。
例如，将示波器设置为高通滤波器，通过改变截止频率，观察信号的低频衰减情况。
同样地，将示波器设置为低通滤波器，观察信号的高频衰减情况。
实验结果表明，不同系统对信号的频率特性有着明显的影响。
高通滤波器会使低频信号衰减，而低通滤波器则会使高频信号衰减。
通过调节滤波器的参数，可以实现对信号频率的选择性衰减。
五、实验分析与讨论通过本次实验，我们对信号与系统的基本原理和性质有了更深入的理解。
《信号与系统》实验报告
《信号与系统》实验报告目录一、实验概述 (2)1. 实验目的 (2)2. 实验原理 (3)3. 实验设备与工具 (4)二、实验内容与步骤 (5)1. 实验一 (6)1.1 实验目的 (7)1.2 实验原理 (7)1.3 实验内容与步骤 (8)1.4 实验结果与分析 (9)2. 实验二 (10)2.1 实验目的 (12)2.2 实验原理 (12)2.3 实验内容与步骤 (13)2.4 实验结果与分析 (14)3. 实验三 (15)3.1 实验目的 (16)3.2 实验原理 (16)3.3 实验内容与步骤 (17)3.4 实验结果与分析 (19)4. 实验四 (20)4.1 实验目的 (20)4.2 实验原理 (21)4.3 实验内容与步骤 (22)4.4 实验结果与分析 (22)三、实验总结与体会 (24)1. 实验成果总结 (25)2. 实验中的问题与解决方法 (26)3. 对信号与系统课程的理解与认识 (27)4. 对未来学习与研究的展望 (28)一、实验概述本实验主要围绕信号与系统的相关知识展开，旨在帮助学生更好地理解信号与系统的基本概念、性质和应用。
通过本实验，学生将能够掌握信号与系统的基本操作，如傅里叶变换、拉普拉斯变换等，并能够运用这些方法分析和处理实际问题。
本实验还将培养学生的动手能力和团队协作能力，使学生能够在实际工程中灵活运用所学知识。
本实验共分为五个子实验，分别是：信号的基本属性测量、信号的频谱分析、信号的时域分析、信号的频域分析以及信号的采样与重构。
每个子实验都有明确的目标和要求，学生需要根据实验要求完成相应的实验内容，并撰写实验报告。
在实验过程中，学生将通过理论学习和实际操作相结合的方式，逐步深入了解信号与系统的知识体系，提高自己的综合素质。
1. 实验目的本次实验旨在通过实践操作，使学生深入理解信号与系统的基本原理和概念。
通过具体的实验操作和数据分析，掌握信号与系统分析的基本方法，提高解决实际问题的能力。
信号与系统实验报告-1(常用信号的分类与观察)
信号与系统实验报告-1(常用信号的分类与观察)实验一：信号的时域分析一、实验目的1.观察常用信号的波形特点及产生方法2.学会使用示波器对常用波形参数的测量二、实验仪器1.信号与系统试验箱一台（型号ZH5004）2.40MHz双踪示波器一台3.DDS信号源一台三、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。
因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。
在本实验中，将对常用信号和特性进行分析、研究。
信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。
常用信号有：指数信号、正弦信号、指数衰减正弦信号、复指数信号、Sa(t)信号、钟形信号、脉冲信号等。
1、信号：指数信号可表示为f(t)=Ke at。
对于不同的a取值，其波形表现为不同的形式，如下图所示：图1―1 指数信号2、信号：其表达式为f（t）=Ksin（ωt＋θ），其信号的参数：振幅K、角频率ω、与初始相位θ。
其波形如下图所示：图1－2 正弦信号3、指数衰减正弦信号：其表达式为其波形如下图：图1－3 指数衰减正弦信号4、Sa(t)信号：其表达式为：。
Sa(t)是一个偶函数，t= ±π,±2π,…,±nπ时，函数值为零。
该函数在很多应用场合具有独特的运用。
其信号如下图所示：图1－4 Sa（t）信号5、钟形信号（高斯函数）：其表达式为：其信号如下图所示：图1－5 钟形信号6、脉冲信号：其表达式为f(t)=u(t)-u(t-T)，其中u(t)为单位阶跃函数。
其信号如下图所示：f(t)…………0 t图1－6 脉冲信号7、方波信号：信号为周期为T，前T/2期间信号为正电平信号，后T/2期间信号为负电平信号，其信号如下图所示U(t)…………0 t图1－7 方波信号四、实验内容及主要步骤下列实验中信号产生器的工作模式为111、指数信号观察通过信号选择键1，设置A组输出为指数信号（此时信号输出指示灯为000000）。

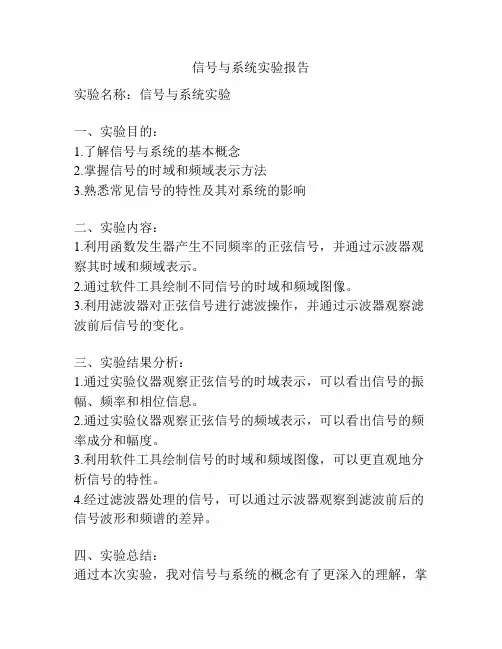

信号与系统实验报告
信号与系统实验报告信号与系统实验报告引言信号与系统是电子与通信工程领域中的重要基础课程，通过实验可以更好地理解信号与系统的概念、特性和应用。
本实验报告旨在总结和分析在信号与系统实验中所获得的经验和结果，并对实验进行评估和展望。
实验一：信号的采集与重构本实验旨在通过采集模拟信号并进行数字化处理，了解信号采集与重构的原理和方法。
首先，我们使用示波器采集了一个正弦信号，并通过模数转换器将其转化为数字信号。
然后，我们利用数字信号处理软件对采集到的信号进行重构和分析。
实验结果表明，数字化处理使得信号的重构更加准确，同时也提供了更多的信号处理手段。
实验二：滤波器的设计与实现在本实验中，我们学习了滤波器的基本原理和设计方法。
通过使用滤波器，我们可以对信号进行频率选择性处理，滤除不需要的频率分量。
在实验中，我们设计了一个低通滤波器，并通过数字滤波器实现了对信号的滤波。
实验结果表明，滤波器能够有效地滤除高频噪声，提高信号的质量和可靠性。
实验三：系统的时域和频域响应本实验旨在研究系统的时域和频域响应特性。
我们通过输入不同频率和幅度的信号，观察系统的输出响应。
实验结果表明，系统的时域响应可以反映系统对输入信号的时域处理能力，而频域响应则可以反映系统对输入信号频率成分的处理能力。
通过分析系统的时域和频域响应，我们可以更好地理解系统的特性和性能。
实验四：信号的调制与解调在本实验中，我们学习了信号的调制与解调技术。
通过将低频信号调制到高频载波上，我们可以实现信号的传输和远距离通信。
实验中，我们使用调制器将音频信号调制到无线电频率上，并通过解调器将其解调回原始信号。
实验结果表明，调制与解调技术可以有效地实现信号的传输和处理，为通信系统的设计和实现提供了基础。
结论通过本次信号与系统实验，我们深入了解了信号的采集与重构、滤波器的设计与实现、系统的时域和频域响应以及信号的调制与解调等基本概念和方法。
实验结果表明，信号与系统理论与实践相结合，可以更好地理解和应用相关知识。
信号与系统 matlab实验报告
信号与系统 matlab实验报告《信号与系统 Matlab实验报告》摘要：本实验报告通过使用 Matlab 软件进行信号与系统实验，探讨了信号与系统在数字领域的应用。
实验结果表明，Matlab 软件具有强大的信号处理和系统分析功能，能够有效地进行信号与系统的模拟和分析。
引言：信号与系统是电子工程领域中的重要基础课程，它研究了信号的产生、传输和处理，以及系统对信号的响应和影响。
在数字领域，信号与系统的理论和方法也得到了广泛的应用。
Matlab 软件作为一种强大的数学计算工具，为信号与系统的模拟和分析提供了便利和高效的途径。
实验一：信号的生成与显示在本实验中，我们首先使用 Matlab 软件生成了几种常见的信号，包括正弦信号、方波信号和三角波信号。
通过调整信号的频率、幅度和相位等参数，我们观察了信号的变化，并利用 Matlab 的绘图功能将信号图形显示出来。
实验结果表明，Matlab 软件能够方便地生成各种类型的信号，并能够直观地显示信号的波形和特性。
实验二：信号的采样与重构在本实验中，我们使用 Matlab 软件对信号进行了采样和重构。
我们首先对一个连续信号进行了离散采样，然后利用 Matlab 的插值函数对采样信号进行了重构。
实验结果表明，采样和重构过程中存在信号失真和频率混叠等问题，但通过适当的采样和重构方法，我们能够有效地还原原始信号。
实验三：系统的响应与分析在本实验中，我们使用 Matlab 软件对系统的响应进行了分析。
我们构建了几种常见的系统模型，包括线性时不变系统和滤波器系统，然后利用 Matlab 的系统分析工具对系统的频率响应、相位响应和单位脉冲响应等进行了分析。
实验结果表明，Matlab 软件能够有效地进行系统的模拟和分析，为系统设计和优化提供了有力的支持。
结论：通过本实验，我们深入了解了信号与系统在数字领域的应用，并掌握了使用 Matlab 软件进行信号与系统模拟和分析的方法。
《信号与系统》matlab仿真实验
《信号与系统》matlab仿真实验综合实验一《信号与系统》的MAＴＬAＢ仿真实验一.实验目的1.熟悉ＭA TLAB软件平台、工具箱、高效的数值计算及符号计算功能。
2.熟悉MATLＡB软件的信号处理编程方法和结果的可视化3.了解数字信号处理的计算机仿真方法4.进一步加深对信号与系统的基本原理、方法及应用的理解。
二．实验软件MATＬＡＢ 6.5 界面三．实验内容1.基本信号的表示及可视化2.连续信号的时域运算与时域变换3.线性系统的时域分析及Ｍatlab实现4.连续时间信号的频域分析及Ｍatlab实现四．实验原理方法及相关MAＴＬAB函数1.基本信号的表示及可视化1.1 连续时间信号(1)表示出连续信号f（t)=Sa(t)＝sin(ｔ)/tMaｔｌab命令如下：t＝－10:1.5:10；%向量ｔ时间范围t=t1:p:t2，p为时间间隔f=ｓiｎ(t)．／t；plot（t，f); %显示该信号的时域波形ｔitle(‘f(t）=Ｓa(ｔ)’）；ｘlaｂeｌ(‘ｔ’）axiｓ([-1０,10,－0.4,１．1]）注：改变p可使信号波形更平滑,同学们可以试一试。
(2）单位阶跃信号定义阶跃函数functiｏn f=Ｈeaｖｉｓｉｄe(t)ｆ=(t>0)调用阶跃函数ｔ=-1:0.01:３;ｆ=Heaviside（t)pｌot(t,ｆ);axiｓ(［-1,3,-０．2,１.2])；(2)单位冲击信号 (ｔ)定义冲击函数ｆunｃtiｏｎｃｈongjｉ(t1,t2,t0)ｄt=0.01；t=t1:ｄｔ:t2；n＝lengtｈ(t);x＝zｅros(１,ｎ);x(1，（-t0-t1）/dｔ+１)＝1/ｄｔ;stairs（t，x）;axｉｓ([t1，t2,０，1.2/dt])title(＇单位冲击信号δ(t)'）调用的是cｈoｎgji（－1,５,0）;可以试着给别的t1,t２,ｔ0.1.2离散时间信号（1）单位阶跃序列ε(k)定义阶跃序列fｕｎｃtion jｙxulｉe(k1,k2,ｋ0）k=k1:-ｋ0-1;kk=－k0:k２；ｎ=ｌｅnｇth(k);nn=lｅngth（kk）;u=ｚeｒos(1,n); %k０前信号赋值为零ｕu=oｎｅs(1,nn)；%ｋ０后信号赋值为一stｅm(ｋｋ,uu,’ｆilled’)hｏｌd oｎstem（k,u,’filｌeｄ’)holｄｏfftiｔlｅ(‘单位阶跃序列’)aｘis(［k1 k20 1.5］)调用阶跃序列函数ｊｙｘuｌiｅ(-2,６,0)(3)单位序列δ（k)定义单位序列函数ｆuncｔｉonｄwxuliｅ（k1,k2,k0)k=k1：k2;n=lenｇｔｈ(k);ｆ=zeros（１，n);f(1，-k０-k1+1)=1；steｍ(k，f,’fiｌled’）ａxiｓ([k1,k2,0,1.5])titｌe（‘单位序列δ(k)’）调用单位序列函数dｗxｕlie(-3,5,0）２.连续信号的时域运算与时域变换运算、变换的符号运算方法:相加、相乘、移位、反折、尺度变换、倒相已知信号)]2()2([)21()(--+⨯+=ttttfεε,用matlaｂ求f(ｔ＋2),f(t-2)，f(-t),f（2t),-f(t）,并绘出时域波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号与系统仿真实验报告1．实验目的
了解MATLAB的基本使用方法和编程技术，以及Simulink平台的建模与动态仿真方法，进一步加深对课程内容的理解。
2．实验项目
信号的分解与合成，观察Gibbs现象。
信号与系统的时域分析，即卷积分、卷积和的运算与仿真。
信号的频谱分析，观察信号的频谱波形。
系统函数的形式转换。
用Simulink平台对系统进行建模和动态仿真。
3．实验内容及结果
3.1以周期为T，脉冲宽度为2T1的周期性矩形脉冲为例研究Gibbs现象。
已知周期方波信号的相关参数为：x(t)=∑ak*exp(jkω),ω=2*π/T,a0=2*T1/T,ak=sin(kωT1)/kπ。
画出x(t)的波形图（分别取m=1,3,7,19,79,T=4T1）,观察Gibbs现象。
m=1;
T1=4; T=4*T1;k=-m:m;
w0=2*pi/T; a0=2*T1/T;
ak=sin(k*w0*T1)./(k*pi);
ak(m+1)=a0;
t=0:0.1:40;
x=ak*exp(j*k'*w0*t);
plot(t,real(x));
3.2求卷积并画图
(1)已知：x1(t)=u(t-1)-u(t-2), x2(t)=u(t-2)-u(t-3)求：y(t)=x1(t)*x2(t)并画出其波形。
t1=1:0.01:2;
f1=ones(size(t1));
f1(1)=0;
f1(101)=0;
t2=2:0.01:3;
f2=ones(size(t2));
f2(1)=0;
f2(101)=0;
c=conv(f1,f2)/100;
t3=3:0.01:5;
subplot(311);
plot(t1,f1);axis([0 6 0 2]);
subplot(312);
plot(t2,f2);axis([0 6 0 2]);
subplot(313);
plot(t3,c);axis([0 6 0 2]);
(2）已知某离散系统的输入和冲击响应分别为：x[n]=[1,4,3,5,1,2,3,5], h[n]=[4,2,4,0,4,2].求系
统的零状态响应，并绘制系统的响应图。
x=[1 4 3 5 1 2 3 5];
nx=-4:3;
h=[4 2 4 0 4 2];
nh=-3:2; y=conv(x,h);
ny1=nx(1)+nh(1);
ny2=nx(length(nx))+nh(length(nh));
ny=[ny1:ny2];
subplot(311);
stem(nx,x);
axis([-5 4 0 6]);
ylabel('输入')
subplot(312);
stem(nh,h);
axis([-4 3 0 5]);
ylabel('冲击效应')
subplot(313);
stem(ny,y);
axis([-9 7 0 70]);
ylabel('输出');
xlabel('n');
3.3 求频谱并画图
(1) 门函数脉冲信号x1(t)=u(t+0.5)-u(t-0.5)
N=128;T=1;
t=linspace(-T,T,N);
x=(t>=-0.5)-(t>=0.5);
dt=t(2)-t(1);
f=1/dt;
X=fft(x);
F=X(1:N/2+1);
f=f*(0:N/2)/N;
plot(f,F)
xlabel('Frequency');
Ylabel('|F(k)|');
(2)三角脉冲函数x2(t)= ｛1-|t| |t|≤1; 0 |t|>1｝
N=200; T=1;
t=linspace(0,T,N);
if abs(t)<=1
x=1-abs(t);
else
x=0;
end
dt=t(2)-t(1);
f=1/dt;
X=fft(x);
F=X(1:N/2+1);
f=f*(0:N/2)/N;
plot(f,abs(F),'-*')
xlabel('Frequency');
Ylabel('|F(k)|');
(3) 单边指数函数x3(t)=exp(-t)u(t)
程序及仿真结果如下：
syms t; ut=sym('heaviside(t)');
ft=exp(-t)*ut; fw=fourier(ft);
fwp=abs(fw); ezplot(fwp); axis([-10 10 0 1.2]); (4)高斯信号x4(t)=exp(-t*t)
程序及仿真结果如下：
syms t;
ft=exp(-t.^2);
fw=fourier(ft);
ezplot(fw);
3.4 求系统函数转换
（1）零极点形式转换成多项式形式。
H(s)=
2( s + 1)
--------------------------
(s +2)( s+3)( s + 4)
程序及结果如下：
z=-1;
p=[-2 -3 -4];
k=2;
[num,den]=zp2tf(z,p,k);
printsys(num,den,'s');
（2）多项式转换成零极点形式。
H(s)=
2s + 10
---------------------------
s^3 +8s^2+19 s+12
程序及仿真结果如下：
num=[2 10];
den=[1 8 19 12];
printsys(num,den,'s');
z,p,k=tf2zp(num,den)
（3）用卷积法求多项式形式的系统函数。
H(s)=
(s + 8)(s^2+2s+5)
-------------------------------
(2s+3)(3s^2 +4 s+13)
程序及仿真结果如下：
f1=[1 8];
f2=[1 2 5];
f3=[2 3];
f4=[3 4 13];
[num]=conv(f1,f2);
[den]=conv(f3,f4);
printsys(num,den,'s');。
