6--全站仪在道路与桥梁中的施工放样解析
路桥施工的测量放样浅析

路桥施工的测量放样浅析摘要:路桥工程的施工测量放样工作,是整个路桥工程施工当中最重要与最关键的环节之一。
而在路桥工程施工测量放样工作的实施过程当中,不仅对于其每一个步骤、每一个细节都应当认真细致,而且还应当积极地将高新施工测量放样技术应用进来并普及开来。
与此同时,还应当对其工作当中的制度化与标准化予以重视,并对工程的施工依据以及施工各方的职责都作出具体而合理的规定。
本文从路桥工程施工测量放样基准点的交接与复核、路桥工程高新施工测量放样技术的应用以及路桥工程施工测量放样工作的实施与验收等方面,对路桥工程施工测量放样工作进行了浅要的分析与探讨。
关键词:路桥;施工;测量放样一、引言随着近些年来我国国民经济的飞速增长以及交通建设的长期推进,社会广大人民群众渐渐对路桥工程予以了愈来愈多的关注,并对路桥工程的施工质量也逐渐有着愈来愈高的要求。
而路桥工程的施工测量放样工作,则是整个路桥工程施工当中最重要与最关键的环节之一。
尤其是对于那些位于城市或郊区的路桥工程而言,由于其往往存在着管线复杂、人流量和车流量大、工程施工场地拥挤狭小等困难,因此导致这些路桥工程的施工单位通常不得不采用交叉作业的方法。
由此可见,对于工程施工测量放样这项路桥工程建设当中最为重要与关键的工作,就必须对其工作当中的制度化与标准化予以重视,与此同时,路桥工程的监理单位和建设单位也应当对路桥工程施工建设当中所需要执行的相关技术规程、质量规范,各相关单位在工程施工中所承担的责任以及工程施工测量放样管理与技术人员的工作职责等都作出具体而合理的规定。
二、路桥工程施工测量放样工作当中的几个重点问题1、路桥工程施工测量放样基准点的交接与复核路桥工程施工测量放样的实施单位在参加测量放样基准点的交接过程中,要求测量人员立刻对其接收的高程和导线基准点进行有效保护,并做好基准点的记录,视现场情况如果有必要时还要做好各基准点的引测工作或者做保护桩,在条件允许时还应注意将施工区域内的测量放样基准点与附近的国家测量放样基准点进行连测复核。

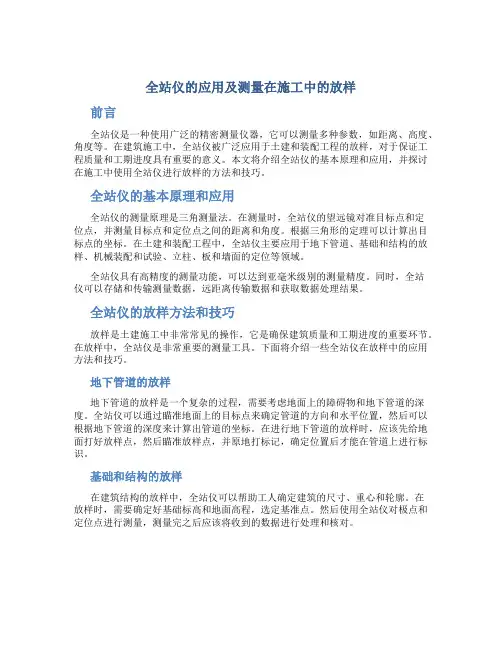

全站仪的应用及测量在施工中的放样

全站仪的应用及测量在施工中的放样前言全站仪是一种使用广泛的精密测量仪器,它可以测量多种参数,如距离、高度、角度等。
在建筑施工中,全站仪被广泛应用于土建和装配工程的放样,对于保证工程质量和工期进度具有重要的意义。
本文将介绍全站仪的基本原理和应用,并探讨在施工中使用全站仪进行放样的方法和技巧。
全站仪的基本原理和应用全站仪的测量原理是三角测量法。
在测量时,全站仪的望远镜对准目标点和定位点,并测量目标点和定位点之间的距离和角度。
根据三角形的定理可以计算出目标点的坐标。
在土建和装配工程中,全站仪主要应用于地下管道、基础和结构的放样、机械装配和试验、立柱、板和墙面的定位等领域。
全站仪具有高精度的测量功能,可以达到亚毫米级别的测量精度。
同时,全站仪可以存储和传输测量数据,远距离传输数据和获取数据处理结果。
全站仪的放样方法和技巧放样是土建施工中非常常见的操作,它是确保建筑质量和工期进度的重要环节。
在放样中,全站仪是非常重要的测量工具。
下面将介绍一些全站仪在放样中的应用方法和技巧。
地下管道的放样地下管道的放样是一个复杂的过程,需要考虑地面上的障碍物和地下管道的深度。
全站仪可以通过瞄准地面上的目标点来确定管道的方向和水平位置,然后可以根据地下管道的深度来计算出管道的坐标。
在进行地下管道的放样时,应该先给地面打好放样点,然后瞄准放样点,并原地打标记,确定位置后才能在管道上进行标识。
基础和结构的放样在建筑结构的放样中,全站仪可以帮助工人确定建筑的尺寸、重心和轮廓。
在放样时,需要确定好基础标高和地面高程,选定基准点。
然后使用全站仪对极点和定位点进行测量,测量完之后应该将收到的数据进行处理和核对。
机械装配和试验在机械制造和装配中,全站仪可以用来进行机械零件的布置、重心计算和安装位置的确定。
在进行机械装配时,应该先熟悉机械图纸,确定好机器的结构和尺寸,然后使用全站仪测量机械零件,确定其位置和尺寸。
全站仪是土建施工中不可缺少的工具,它可以通过高精度的测量,保证建筑的质量和工期进度。

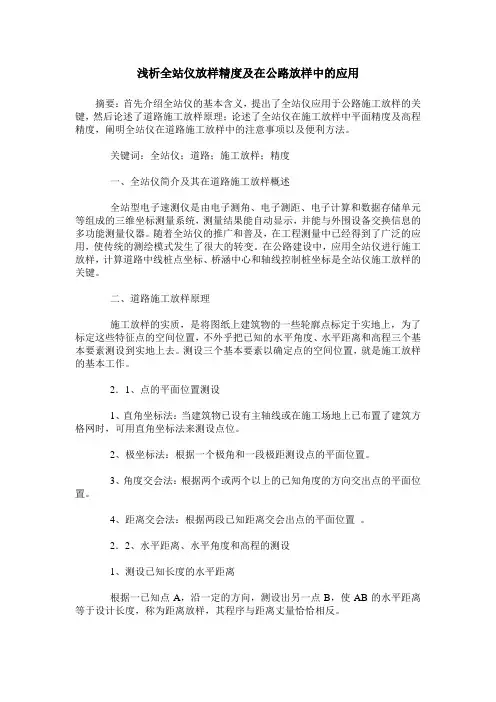

浅析全站仪放样精度及在公路放样中的应用

浅析全站仪放样精度及在公路放样中的应用摘要:首先介绍全站仪的基本含义,提出了全站仪应用于公路施工放样的关键,然后论述了道路施工放样原理;论述了全站仪在施工放样中平面精度及高程精度,阐明全站仪在道路施工放样中的注意事项以及便利方法。
关键词:全站仪;道路;施工放样;精度一、全站仪简介及其在道路施工放样概述全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统,测量结果能自动显示,并能与外围设备交换信息的多功能测量仪器。
随着全站仪的推广和普及,在工程测量中已经得到了广泛的应用,使传统的测绘模式发生了很大的转变。
在公路建设中,应用全站仪进行施工放样,计算道路中线桩点坐标、桥涵中心和轴线控制桩坐标是全站仪施工放样的关键。
二、道路施工放样原理施工放样的实质,是将图纸上建筑物的一些轮廓点标定于实地上,为了标定这些特征点的空间位置,不外乎把已知的水平角度、水平距离和高程三个基本要素测设到实地上去。
测设三个基本要素以确定点的空间位置,就是施工放样的基本工作。
2.1、点的平面位置测设1、直角坐标法:当建筑物已设有主轴线或在施工场地上已布置了建筑方格网时,可用直角坐标法来测设点位。
2、极坐标法:根据一个极角和一段极距测设点的平面位置。
3、角度交会法:根据两个或两个以上的已知角度的方向交出点的平面位置。
4、距离交会法:根据两段已知距离交会出点的平面位置。
2.2、水平距离、水平角度和高程的测设1、测设已知长度的水平距离根据一已知点A,沿一定的方向,测设出另一点B,使AB的水平距离等于设计长度,称为距离放样,其程序与距离丈量恰恰相反。
2、测设已知角值的水平角测设水平角是根据一个已知方向和已知的角值,将角度的另一方向测设到地面上。
3、测设已知高程的点测设点的高程是根据附近的水准点,用水准测量的方法进行的。
如道路工程中路中心设计标高的测设;建筑工程中室内地坪的设计高程(假定为±0)的测设等均属此项工作。
实验报告6-实验6全站仪放样

实验报告6 -实验6 全站仪放样实验目的:学习使用全站仪进行放样测量,掌握放样技术和操作方法。
熟悉全站仪的基本功能和操作流程。
实践在实际工程中进行放样测量。
实验仪器和材料:全站仪:用于测量和记录测量数据。
放样标杆:用于指示放样点的位置。
测量桩:用于固定放样标杆的位置。
实验步骤:准备工作:a. 确定测量区域和放样范围。
b. 设置全站仪的参数和坐标系,包括工程坐标系和仪器的校准。
c. 根据实际情况选择合适的放样标杆和测量桩。
标定测站:a. 找到合适的位置设置测站,确保其视线能够覆盖整个放样区域。
b. 使用全站仪进行标定测站,记录测站的坐标和仪器的方位角。
放样测量:a. 将放样标杆安装在预定的位置,并使用测量桩固定。
b. 利用全站仪测量放样标杆的坐标和高程信息,并记录。
c. 依次放样其他需要的点,并记录其坐标和高程信息。
数据处理:a. 将测量得到的数据导入计算机,并使用适当的软件进行数据处理和绘图。
b. 根据需要生成放样图纸和相关报告。
实验注意事项:在操作全站仪时,注意遵循正确的安全操作规程,确保人身安全和仪器的正常使用。
确保测量区域没有遮挡物或障碍物,以保证测量精度和可靠性。
在放样测量过程中,保持稳定的测量姿势和准确的目标指向,以获取准确的测量数据。
注意记录测量数据的准确性和完整性,包括放样点的坐标、高程和标记等信息。
实验结果:根据实际测量和数据处理,生成放样图纸和相关报告。
报告应包括测量数据、图表、放样图纸和分析结果等。
实验总结:通过本次实验,掌握了全站仪的放样测量技术和操作方法。
了解了全站仪的基本功能和操作流程,并在实际工程中应用到放样测量中。
通过实践操作,提高了测量准确性和技能。
以上是实验6的全站仪放样的基本实验报告要点,具体的实验报告内容和格式可能会根据实验要求和学校的要求有所不同。
请根据具体情况进行适当的调整和完善。
道路与桥梁的施工放样

加强原材料的质量管理
注重施工过程中的质量控制
原材料的质量直接影响到施工的质量,因 此应加强原材料的进场检验和试验,确保 原材料的质量符合要求。
在施工过程中,应采取多种手段,如定期 检查、抽查、验收等,对施工质量进行控 制,及时发现和解决问题。
施工放样的安全管理措施
制定安全管理制度和操作规程
在施工前,应制定安全管理制度和操作规程,明确各项安全措施的执 行责任和要求,确保施工过程中的安全。
道路与桥梁的施工放 样
汇报人: 202X-12-20
contents
目录
• 施工放样概述 • 道路施工放样技术 • 桥梁施工放样技术 • 施工放样的质量控制与安全管理 • 施工放样的未来发展趋势与挑战
01
施工放样概述
施工放样的定义与重要性
定义
施工放样是按照设计图纸的要求,将道路、桥梁等建筑物在实地上的平面位置 和高程进行测设、标记和标定的过程。
施工放样的质量与安全管理的意义
提高道路与桥梁的施工质量
通过施工放样的质量控制措施,可以有效地提高道路与桥梁的施 工质量,减少工程质量问题的发生。
保障施工人员的生命安全
通过施工放样的安全管理措施,可以有效地保障施工人员的生命安 全,避免意外事故的发生。
提高企业的竞争力
通过实施合理的施工放样质量控制和安全管理措施,可以提高企业 的竞争力,树立企业的良好形象。
。
04
施工放样的质量控制与安全管理
施工放样的质量控制措施
制定合理的施工方案
建立完善的质量管理体系
在施工前,应根据工程实际情况,制定合 理的施工方案,包括放样方法、测量精度 、安全措施等,以确保施工质量和安全。
建立完善的质量管理体系,明确各岗位的 职责和权限,对施工过程中的各个环节进 行严格的质量控制。
全站仪在桥梁测量工程施工放线中的应用

影响着桥 梁结构 的施 工质量。为此, 采用性 能优 良的测量仪器对于桥 梁工程施 工放线作业来讲有着非常重要 的意义。首先分析 了 桥 梁施
工放线的相 关问题 , 并简述 了全站仪 的特点和功能 , 继而对全站仪在桥 梁施 工放 线中的应 用进行 了详细介 绍。 关键 词 : 全站仪 ; 桥 梁; 施 工放 线 ; 测量 ; 应 用
在现代桥梁工程 的施工过程 中, 施 工放线是一项基本的施工环 有很大不 同的。如果桥梁施工 当地 的地形较为复杂 , 则仅仅 只使用 节, 是保证工程施工得以顺 利实施 的基础性工作 。只有进行合理正 全站仪也是不能完成精确的测量工作的 , 通 常都需要 配合一些其他 确 的测 量与放线 , 才能为后期施 工提供有利 的参考依据 , 从而 根据 的测量仪器才能完成 , 如水准仪 、 经纬仪 、 激光指 向仪等 。但是对于 放线所做 的标记进行施工作业 。因此可 以说 , 施 工放线虽然是一个 普通的桥梁工程来讲 , 若对测量 结果要求不是特别 的精确 , 则 只需 很小 的工作 内容 , 但 是对 桥梁的整体施 工质量却有着直接影响 。全 要结合河道或提 防的平面 图, 再辅 以一 定的全站仪测量就 能够 完成 站仪作为一种具有多种功能且性能优 良的先进测量仪器 , 不但 能够 施 工放线工作 。其具体的应用措施如下所示 : 对 常规的水平角 、 垂直角 以及距 离进行准确测 量 , 而且还能够 准确 ( 1 ) 人员与设备 的配备 。人员 的配备需要测量员一名 , 记录员一 得 出两个物体之间的高差 , 且所有 的测 量工作 只需 要安置一次仪器 名 , 跑棱镜标尺 2 人, 设备配置 为全站仪一 台, 棱镜标尺 2套。 即可 , 因而在桥 梁测量工程 中得到 了广泛应用。 ( 2 ) 原点坐标的确定 。全站仪测量平面 图时优点就是可 以读取 1桥梁测量 工程简介 相对坐标 , 这样 在确定某一条线时 , 就可 以连接相关坐标 点。 一般情 任何一项 建设工程项 目在施 工 中都 必须要进行 一定 的测 量作 况堤防 、 河道 测量的原点选择在 上游 , 原点 选择后 , 楔入 2 e m×2 e m 业和施工放线作业 , 桥梁工程施工 自然也不例外 。 所谓施工放线 , 也 中间有铁钉 的木桩 , 原点选择完毕 。 就是我 们常说 的施工 放样 , 由于在前期工程设计 中 , 设 计人员是 在 ( 3 ) 设 立平 面坐标系 。在埋设好 的木桩上方架设全站仪 , 用 罗盘 图纸上进行桥梁结构设计 , 所表 明的尺 寸是通过一定 比例缩小 后的 确定 方向 , 使全 站仪的视角方 向与罗盘指定的方 向一 致 , 启 动全站 尺寸 , 在具体 的施工 中, 必须 要将 这些尺寸还原 , 这就要利 用测 量仪 仪 的定 向功 能 , 输 入水平方 位角 0 。0 0 , 测存 , 记 录定向值 , 平 器来根据施工设计图纸来寻找桥梁的各个部位应该所在的位置 , 并 面坐标 系设立完成 , 可 以测量 了。 标 明一些 重要的特征点 , 明确各个部 分的几何关 系 , 将桥 梁结构 的 ( 4 ) 测量与记 录。我们 由这个控制点进行碎部测量 , 可以先 由外 实际距离 、 高度 、 角度等都一一标 识出来 , 以便施工人员可 以根 据这 向内测量 , 顺序是从背河堤脚 、 背河 堤肩 、 临河堤肩 、 临河戗 台 、 临河 些标识进行具体的施工。 堤脚 、 河 口, 然后再 由内向外进 行。记录采取仪器和人 工同时记 录 , 由此可见 , 测量工作与放线作业对 于桥梁工程施工来讲是非 常 以免发 生漏记 , 人 工记录可采取表格 形式 , 需要 连线 的同类 坐标记 重要的 。事实上 , 测量工作不单单是在桥梁 的施工环节起 到很 大作 录在 同一列或同一行 中 , 为 内业绘图提供方便 。 用, 而是贯穿 了整个桥梁工程实施的全过程。 如在立项设计 阶段 , 需 ( 5 ) 测 站搬移 。一个控制点 的碎部测量完成后需要搬站 , 这 时就 要对当地进行相应 的勘测 , 以确定最佳 的设计施工方案 。在竣工验 需要在上一个控 制点 能通视 的情况下 , 又能便于这个控制点进行碎 收 阶段 和运 行管理 阶段 ,都需要通过测量来 判断桥梁 的整体结构 部测量 的堤防位置设 立控制点 , 并测量 出坐标 , 然后进行搬 站 , 全站 是否稳定。 若在测量的过 程中, 测量误差超过 了允许范 围, 就可能会 仪设立后 , 定 向要采 取坐标定 向的方 式 , 用上 一个控制点作 为后视 给桥梁工程 带来极大 的安 全威 胁 , 若偏 差严重 , 还可能会 导致桥梁 进行定 向, 定 向完成后可 以用 已知控制点进行校核 , 如果坐标 吻合 , 坍塌事故的发生。尤其是在 一些 山区的桥梁工程施工 中, 测量仪器 说 明定 向正确 , 然后开始碎部测量。 的放置角度不对 , 就可能会对 测量结果产生极大 的误差 。 为此 , 我们 ( 6 ) 绘 制平 面图。一般在 使用全站仪进 行桥梁 测量之后 , 会 在 要求在对桥梁测量工程进行测量作业 时 , 必须要采取高精密 的测量 A u t o C A D的软件 平台上进行平 面图绘制 。首先要 建立准确 的坐标 仪器 , 还要求测量人员具备较好的专业 技能和较高 的责任心 。 系, 继而再分层绘 制图层 , 而后输入测量数据使其 一一对应 在图表 2 全 站 仪 简 介 上, 并对线条进行有效编辑。 最后将 所绘制 的图形做成块的模式 , 然 全站仪 , 全名为全站 型电子测距仪 , 是集光 、 机、 电为一体 的新 后插 入块 的时候选择 x 轴与 y 轴不 同的 比例 。最后将 图纸 打印出 型角度测量仪器 , 是在角度测量 自动化 的过程 中应运而生 的高技术 来 , 就是桥梁测量 工程施工放线 的施 工资料 , 此 时即表示施工 放线 测绘仪器系统 , 广泛应用于各种精密工程测量或变形监测等测绘作 完 成 。 业领域。 与半站型电子速测仪相 比, 全站 型电子速测仪 出现较晚 , 并 4 结 论 在半站型电子速测仪的基础上增加 了数据处理系统 。 全站型电子速 全站仪作为一种集多种先进科技为一体 的新型测量仪器 , 在桥 测仪具有 由电子测角 、 电子测距 、 电子计算 和数 据存储单元 等组成 梁工程的测量作业和施工放线作业 中发挥着关键 的作用 , 是一 个必 的三维坐标测量系统 , 能 自动测量角度和距离 , 自动显示 测量结果 , 要 的施工工具 。在具体 的施工 中, 要求 全站仪的操作人员必须精通 并能按一定的程序 和格式将测量数据传送到相应的数据采集器 。 此 全站仪 的所 有功能和操作方式 , 并具备高 度的工作责任 心 , 在测 量 外, 通 过配置好 的接 口, 全 站仪 还能使测量所得 的数据直接 进入计 的过程 中仔 细认 真 , 确保测 量结果 的准确 , 以保证施 工放线 的可靠 算机进行数据处理 , 或进行 自动化绘图处理 , 从 而避 免人 工操 作 、 记 性 。 参考文献 录过程中可能出现 的差错 , 实现测量与处理过程 中的 电子化及一体 化。 f 1 1 郭宗河, 郑进 凤, 崔云川. 全站仪 两点参考线测 量与放样及其在 工
全站仪在施工放样中的应用

全站仪在施工放样中的应用一、引言全站仪作为一种高精度、高效率的测量工具,广泛应用于土木工程、建筑工程、道路施工等领域。
全站仪具备测量角度、距离和高程的功能,可以在施工放样中起到关键作用。
本文将详细探讨全站仪在施工放样中的应用,包括其原理、操作流程以及优势等方面。
二、全站仪原理及技术特点1. 全站仪原理全站仪是由角度测量系统和距离测量系统组成的。
角度测量系统通过水平轴和垂直轴对目标点进行精确定位,实现对目标点水平角和垂直角的测量。
距离测量系统通过红外线或激光束发射器发射出来的光束,经过反射后返回到接收器,通过计算光束来回时间差以及光速来计算出目标点与全站仪之间的距离。
2. 全站仪技术特点(1)高精度:全站仪具备很高的角度和距离测量精度,可以满足各种施工放样的要求。
(2)高效率:全站仪的操作简单,测量速度快,可以大大提高施工放样的效率。
(3)多功能:全站仪不仅可以测量角度和距离,还可以进行高程测量、坐标测量、线路测量等多种功能。
三、全站仪在施工放样中的应用1. 施工放样前的准备工作在进行施工放样前,需要对现场进行准备工作。
首先需要确定基准点和控制点,以及确定全站仪坐标系和控制点坐标系之间的关系。
然后对控制点进行测量,并将其坐标输入到全站仪中。
之后需要设置全站仪参数,包括单位设置、角度单位设置、距离单位设置等。
2. 施工现场实际操作在实际操作中,首先需要对目标点进行观测。
观测时要注意保持稳定,并使用三角定位法来确定目标点的水平角和垂直角。
观测完成后,将目标点与控制点之间的水平距离和垂直距离输入到全站仪中,并计算出目标点与控制点之间的平面距离和空间距离。
3. 施工放样的优势全站仪在施工放样中具有以下优势:(1)高精度:全站仪具备很高的测量精度,可以满足施工放样的要求,保证施工质量。
(2)高效率:全站仪操作简单,测量速度快,可以大大提高施工放样的效率,节约时间和人力成本。
(3)多功能:全站仪不仅可以测量角度和距离,还可以进行高程测量、坐标测量、线路测量等多种功能,满足不同施工要求。
全站仪在路桥施工放样中的应用

全站仪在路桥施工放样中的应用随着科技的不断进步,路桥工程在设计、施工上向着大跨度、深基础方向发展,同时也对路桥的施工精度提出了很高的要求,由于传统的测量方法在施工放样的时候,内业计算量大,工作效率低,条件受限制多,精度低,人们开始寻找一种测量精度高,具有自动化、集成化、智能化仪器来代替传统的测量放样工作,全站仪就这样诞生了,由于全站仪是了水准仪,经纬仪,激光测距仪的高度结合体,在角度、面积、距离(斜距、平距)、坐标、高差等测量时候能自动记录、储存、计算,以及数据通讯功能,因此,一部仪器在手就可完成相关测量工作。
全站仪主要曲线桥墩坐标放样应用---桥梁坐标计算推算原理由于公路一般线型曲线居多,曲线坐标计算也是公路测量中的难点,而曲线上构造物的坐标计算更是难上加难,对于直线上构造物的坐标计算可以按照道路直线段坐标计算的原理计算,此处就不做多解释,本文主要介绍曲线上桥梁的墩台坐标的推算及施工放样应用,主要采用坐标旋转和平移的办法推算。
由于推算过程比较复杂,限于篇幅,此处直接把推导的计算公式列出以供应用举例使用。
1 当桥梁所在曲线为左偏时,计算公式为: X=ysinΑ+xcosΑ=±dsinΑ+(∃+S)cosΑY=ycosΑ-xsinΑ=dcosΑ-(∃+S)sinΑ式中:x、y——已知坐标; X、Y——所求坐标; ∃——桥梁工作线的交点至梁端中心的距离, 对于桥台则是桥梁工作线与胸墙线的交点至梁端中心的距离,可由设计图查得; S——支座中心至梁端的距离,可由所采用的桥梁标准图查得; d——支座中心至桥梁工作线的距离,可由所采用的桥梁标准图查得;Α ——桥梁工作线与桥墩纵向中心线的夹角,或桥梁工作线与胸墙线的夹角,其值等于桥梁工作线的偏角之半,桥台则为桥梁工作线与桥台纵向中心线之偏角。
它也是坐标轴之转角,可由设计图查得2 当桥梁所在曲线为右偏时,所示,则计算公式为: X=xcosΑ-ysinΑ=(∃+S)cosΑ-(±d)sinΑY=xsinΑ+ycosΑ=(∃+S)sinΑ+(±d)cosΑ式中符号意义同上(2)、全站仪桥梁施工坐标放样举例下表为某桥所在线路的基础数据,其中设计给定导线控制点Y1,Y2,其中Y1控制点坐标为:X=36.485,Y=–101.366,Y2控制点坐标为:X(0)= 116.274,Y(0)= 105.686根据表中所给数据,按照上述公式,计算曲线各桥墩、台放样坐标数据如下表桥梁墩台坐标计算完毕后,将全站仪安置在控制点Y1(或)Y2上,将其中一个做为后视定向点,定向完毕后,依次输入桥梁墩台坐标数据放样,就可以定出桥墩和桥台在线路上的位置,由于计算机的应用,上述桥墩台的坐标计算可以利用计算机编程完成,数据计算只需10几分钟就可以全部算完,工作量大大减轻。
桥梁施工中的坐标放样方法阐述

桥梁施工中的坐标放样方法阐述随着公路桥梁建设的发展日益扩大,对于施工要求质量也在不断提升,而桥梁建设测量时的精准度就显得尤为重要了,准确的测量是确保设计施工方案顺利完成的一个重要基础,在以往的桥梁施工中,如果要控制好放样坐标工作是具有一定难度的,不仅有着较大的工作量,同时也很难对其进行保护,这就给新技术中的设计工作带来了一定的难度,如果遇到了特殊地段则根本无法进行布设,但在现代化的科学方法应用当中便可解决此类问题,通过严密的计算、无误差的测量,不会受到任何影响,可以更简便、更快速地完成测量工作。
1 测量放样的具体应用在桥梁施工当中,测量放样工作是非常重要的一项准备,所以必须要从有效的途径以及合法的渠道获取施工平面以及高程控制的资料。
在施工现场时,我们必须要观察控制点标志的完整性,并且对其资料进行全面的研究分析,再检测控制点,如果一些控制点没有达到精度的标准就必须要重新进行布设,但是对一些控制点不能达到放样要求时则应做加密处理,要根据图纸的要求以及文件内容做修改,从而满足放样的要求。
确定放样方案必须要根据设计的精准度以及仪器设备的要求来制定,最主要的内容包括了以下方面,有放榜的依据、估算、方法、程序、配置以及检测等。
第一,仔细了解设计图纸的意图,计算出桥梁施工需要的数据以及尺寸,再记录好结果,计算放样数据,选择适合的放样方法编写程序,同时要准备各种需要的工具有仪器设备,形成草图,在一定的时期内必须要做好检测工作。
此外,检查好常规的仪器设置,充好电。
要确定坐标方式、温度、常数、气压以及棱镜类型等,如果应用内存的全站仪时,必须要把数据和放样点做一个全面的检查,并且输入到仪器当中。
第二,在进行放样前必须要在控制点上设置一个全站仪,在初始化后要全面地对仪器进行设置检查,核对它的气压和气温,并且确定调入测站点的坐标、仪器的高度,再输入后视点的坐标,确保对准后再进行操作。
当后视点有棱镜时,通过调入棱镜高便可以测量出已知的数据和坐标与高程。
用全站仪进行工程公路施工放样坐标计算

用全站仪进行工程公路施工放样坐标计算什么是全站仪?全站仪是一种先进的测量仪器,可以在距离较远的地方精确测量出高度、水平面、垂直面等数据。
全站仪在工程公路施工中的作用在工程公路施工中,全站仪可以帮助施工人员进行精准测量和放样,以确定施工场地的实际地形和各施工位置的高程、坐标等数据。
通过全站仪的测量和计算,可以大大减小误差,提高施工的质量和效率。
全站仪进行工程公路施工放样坐标计算的步骤以下是全站仪进行工程公路施工放样坐标计算的具体步骤:步骤一:准备工作在使用全站仪进行工程公路施工放样坐标计算之前,需要进行以下准备工作:1.为全站仪设置正确的参数,包括高程参考、坐标系、大地方位等参数。
2.确定参考点,并在参考点处设置测量基准点。
3.放置全站仪并校准,确保其水平。
步骤二:选择目标测量点在完成准备工作之后,需要选择目标测量点。
这些目标测量点包括施工场地的各个关键位置,例如道路中心线、路缘石、桥梁支柱等。
为了确保精度,需要在每个目标测量点上标明测量点编号。
步骤三:测量在选择目标测量点之后,需要进行测量。
具体测量步骤如下:1.将全站仪放置在测量点,并使用三脚架进行固定。
2.启动全站仪,并设置测量参数。
3.准星放置在测量点的中心位置,按下触发器,进行测量。
4.将全站仪移动到下一个目标测量点,重复以上步骤,直至全部目标测量点测量完成。
步骤四:数据处理完成测量后,需要将测量数据进行处理。
这包括将各个目标测量点的测量结果进行整合,以确定它们的坐标和高程。
步骤五:利用结果进行施工完成数据处理后,可以根据测量结果对场地进行放样,确定施工的坐标、高程等参数。
根据放样结果,可以进行下一步的施工。
结论通过以上步骤,我们可以使用全站仪完成工程公路施工放样坐标计算,提高施工效率和精度,为公路施工奠定坚实的基础。
浅谈全站仪在公路桥梁施工放样中的运用及精度分析

3 全 站仪 在 公 路 桥 梁 施 工 放样 中 的精 度 分 析
3 . 1 在墩 台定位放样中的精源自分析 放样点 后视 点 D
图 1 极 坐标 法
1 ) 在全站仪墩 台定位 放样 中. 第一 步确 定后视方位 角 . 在测站上 支全站仪 , 并在后视点架设棱镜来实现 : 2 ) 在支后视棱镜的过程 中, 需 用长边控制短边 . 即后视距离一定要大于前视距离 : 3 ) 定完后视后 , 检验 后视点 的位置是否被别人动过 . 确保放样工作万无一失 : 4 ) 在放样过程 中. 应检查定位是否准确 : 如图 1 所示 , 按“ 极 坐标法 ” 放样 出 P点位 置 2 全 站 仪在 公 路 桥 梁 施 工 放 样 中的 应 用 后. 可利用全站仪 的座标测量功能 . 再测出已放样 的 P 点座 标 . 并 与其 2 . 1 控 制 点 的 布设 设计座标值相 比较 . 按公式 f = + △ 计算偏差值 . 即可验 核放样 点 由于在公路桥梁 的建设 中. 四等导线的标准控制导线点 的间距很 的精度是否满足桥梁墩位放样精度 ( 一般 为+ 2 e a, r 即l f 1 ≤2 c i n ) 的要 求。 远, 对 于施工放样 、 隧道 以及大桥等构筑物的控制非常不利 . 并且也不 5 ) 在一个控制点上也可进行多个墩位 的放样 . 其定位精度取 决于离控 能保证测量的精度 . 因此还需对导线点进行加 密 其次在两个导线点 制点 的远近 .同时为了检核水平度盘在观测过程 中是否发生变动 . 往 之 间使用 闭合导线或是支导线全测回的方式将 控制点加密 . 可使其能 往 在瞄准 A方向时 . 需两次水平度盘读数之差 . 也被称为半测 回归零 够形成闭合导线 , 但如通视条件 不佳 , 可使用支导线 点的方式 . 加密的 值 。 其次 , 在全站仪多 目标放样完成后需“ 归零 ” 。 方法为 : 后视 三棱镜 距离在 4 0 0 — 8 0 0 m之间 为佳 . 并且 闭合导线在 平差计算 过程 中. 需 注 在施工放样过程 中不要挪动 . 在 放样 完成后 . 全站 仪重新照准后视三 意调整导线点间的坐标值与方位角 棱镜 . 并进行“ 归零” 校核 工作 . 半测 回归零 差应控制在 1 2 , 一测 回 2 c 2 . 2 坐标计算 互差应控制在 1 8 , 这样墩台放样精度 和准确度就可提高 。 坐标 放线方 式指 的是将仪器置于导线点或其它 已知坐标点之 上 . 3 . 2 在测距 中的精度分析 使 用极 坐标的方 式对公 路桥梁 的中线进行测设 工程 中线位置通常使 全站仪采用的是光 电测距 , 但误差 由多个因素决定 。首先全站仪 用 大地 坐标表示 , 而设计 单位在提供 中线的逐桩坐标 之后 . 施工单位 的调制频率会发生变化 . 而这主要是 由于全 站仪在使用 时 . 内部的部 需依据给 出的坐标进行放样工作 。如 : 某公路桥梁路段 的地形条件 复 分元件发生了老化 . 因此为减少调制频 率带 来的误差 . 可定期对仪器 杂, 多山地与丘陵地形 , 通视条件较差 , 且在实施放样 工作时 , 所有 的 进行检测 . 并对测定值乘 以 R. 以此改正测量的距离。 其 次外界环境也 导线点均使用 G P S 进行测点 , 得 到的数量较少 , 对 于放样 工作来说较 容易造成误差 , 如气温 、 气压和标准值有一定 的差距 , 但对测量误差的 为不利 , 所 以需要对导线点进行加密处理。 首先该 路段 由直线段 、 圆曲 影 响 比较小 . 但仪器 中出现的误差对测量 的影响较大 。 因此测量前要 线和缓和曲线路段共 同构成 . 可将每一个路段作为曲线元的端点 . 当一 保 证对 中的准确性 。另外还有光速误差 、 照准误 差 、 仪器加常数误差 、 个曲线元的长度以及两个端点的曲率 和半径 已知 . 那么这个曲线元 的 周期误差等 . 在测量时要时刻注意这些误差 。 保证测量 的精度 。 形状和尺寸也基 本能够确定 . 同时要 以桥梁设 计图纸为依据 . 以找到 4 总结 中心桩号与墩 台的设 计尺寸 。 计 算各个墩 台中心里程桩号 . 并 在此基 础上 , 计算所在线路 中的平面坐标 . 而设计文件 中给出墩 台的中心坐 总之 . 全 站仪技术应用 于我 国公路桥梁工 程测量过程 中, 不仅可 标, 则可直接进行测设 。 其次在通过线路 的勘测设计之后 . 可进一步确 提 升测量结果 的精度 . 还可有效提高工作效 率 . 具有明显的经济效益 。 定 直线段 的坐标方 位角 、 转角 、 圆曲线 的半径与缓和 曲线道路 的长 . 最 同时随着科学技术的进步 . 我们应将新 的研究成果 应用 于工程测量过 后就 能够计算 出中线桩点 的坐标 ( x 。 Y ) 。 2 _ 3 中线放样 在放样点的坐标系 当中输入坐标 , 将会弹 出棱镜高的对话框 , 同样 【 参考文献】 ( 下转第 7 6 页)
全站仪在道路桥梁施工中的应用

全站仪在道路桥梁施工中的应用魏元元中交一公局第五工程有限公司京包项目中文摘要:工程建设中通过现场的测量放样来将设计中的理想线位进行准确定位,无疑是一项最为至关重要的工作。
路线测量贯穿于路线工程从规划、勘测设计、施工到营运管理的各阶段,是与工程建设紧密结合的专业测量技术。
根据设计的图纸及有关数据放样公路的边桩、边路面及其他的有关点位,保证交通路线工程建设的顺利进行。
放样的基本工作主要是地面点的直接定位元素角度、距离、高差的放样。
关键词 : 全站仪施工放样曲线原理桥台近年来随着全站仪技术的进步与价格不断的下调,它在工程施工建设方面得到了广泛的应用,在各类建设中,发挥了重要的作用。
全站仪是一种能在一个测站上完成所有测量工作的高精度测量的仪器,除了能自动测距、测角外,还能进行平距、高程、坐标的计算,进行放样.传统的施工方法,往往采用常规经纬仪测设的方法,不仅效率低下,而且产生的误差较大。
全站仪的应用已是相当普遍,无论是数字化测图, 还是施工放样,全站仪都是非常简捷、高效的应用工具。
但是,由于受到经纬仪时代传统测量的影响, 加之对全站仪的功能不甚了解, 因而在很多情况下, 全站仪只是当作高价的经纬仪而使用, 并不能对其灵活运用。
采用全站仪施工放样,如果采用正确的方法会起到事半功倍的效果.综上说述,对全站仪特点、功能及一些简便放样的方法的了解掌握是非常必要的。
1 .全站仪放样的特点及主要放样功能1.1全站仪的主要特点全站仪可与电子计算机配合使用,以实现工作的高效性。
其优越性主要表现在:作业面相对高差限制大大缩小,一般高差在150m 以内(要正确设置大气常数),其水准测量能满足四等水准精度,这一高差基能满足各种大中型工程的要求;其粗略放样半径可达2000m以上(根据仪器的不同,其视距将有所不同);无需钢尺量距;测距速度快(测距2000m 只需2s,在其测距范围内也只需2s);设内业计算简单;尤其在采用坐标放样时,更显其优越性,其角差和放样边长都会显示在仪器屏幕上,操作尤为方便.传统的测量工作一般需要几种测量仪器配合来承担,至少需要两种测量仪器才能完成一点的测量工作,而且需要移动站点(转点),费时费力;而全站仪在一个站点就可以完成控点范围内的所有测量工作。
浅析全站仪在公路施工放样中的应用

浅析全站仪在公路施工放样中的应用摘要:本文首先介绍全站仪公路施工放样的基本含义,然后根据公路沿线布置的导线控制点,介绍使用中线放样的基本原理,探讨全站仪在公路施工放样过程中的应用,通过某高速公路的案例说明该方式的的具体操作、注意事项以及应用价值,结果证明使用全站仪在公路施工放样中的效率与精度高,应用非常广泛。
关键词:全站仪;公路施工放样;应用随着我国高速公路建设的不断进步,传统的公路放样方式已经逐渐显示出其滞后性,其工作量大、效率低下且放样的精度不高不再适合高等级公路的施工放样工作。
而全站仪具有非常鲜明的特点,其自动化程度高、测量速度非常快、精度高、性能相对也较为稳定,对于公路施工放线的工作能够起到非常重大的帮助作用。
全站仪指的是由光电测距仪、电子经纬仪以及出具处理系统构成的集成一起,除开能够进行自动测距和测角之外,还能够很好的实现测站中的其他工作,如高差、高程和平距等。
本文将GTS-311型的全站仪作为研究对象,介绍在高速公路工程放样中的应用。
1、全站仪公路施工放样的基本含义全站仪(General Toyal Station)包含两层的含义,其一是替代常规的测绘仪器在工程施工中工作,如经纬仪、水准仪以及测距仪等;其次是实现观测数据的自动化读书、记录和运算等。
全站仪在当前的工程测量中应用非常广泛,让传统的测绘模式发生了很大的转变,引起了测绘技术的变革。
现代化的全站仪组成元素有测距仪、电子经纬仪以及计算机,由于其自动化和智能化的水平较高,又被成为智能型全站仪。
在高速公路的建设中,使用全站仪进行施工放样主要是对道路的中线桩、桥涵的中线桩以及桥涵轴线的控制桩等进行测设,全站仪主要依据控制点的坐标以及测设点的坐标实施放样,所以公路的中线桩、桥涵的中线桩以及桥涵轴线的控制桩是进行放样的关键。
2、全站仪在公路施工放样中应用的基本原理2.1控制点的布设由于高速公路的建设中,由于四等导线的标准控制导线点的间距很远,对于施工放样、隧道以及大桥等构筑物的控制非常不利,测量的精度也不能保证,因此还需要对导线点进行加密。
道路桥梁工程施工中测量放样分析

道路桥梁工程施工中测量放样分析摘要:进入新时期以来,在我国经济社会迅猛下, 道路桥梁工程是其中重要的工程项目之一, 因为随着我国发展建设的加快, 需要不断扩大道路桥梁工程建设的规模, 以此来实现快速的经济发展, 在道路桥梁工程施工的过程中, 测量放样的工作是十分有必要的, 因为这项工作与整体的施工质量具有息息相关的联系。
关键词:道路桥梁工程;施工; 测量; 恢复定线1 中线放样1.1导线点坐标复测在当前的道路桥梁工程设计单元中, 可以提供的坐标和线控桩均由施工单元提供。
在施工现场, 施工人员需要在设计图纸的前提下开展施工建设, 采用全站仪或者是其他的设备取得控制桩的主动权, 进一步核实导线点的情况。
在进行测量的过程中, 应该先将转折角以及边长的数据测量出来, 然后才能与相关的数据进行比较, 判断误差的情况。
不能出现较大的误差, 如果误差值较大, 那么就要及时的找出问题出现的原因, 这样才能积极的进行解决。
通常, 误差的主要来源是线点的移动或相关仪器的故障。
在线观察点完成和相邻边长的测量之后, 基本完成相应的野外工作。
然后需要重新测试线点坐标。
并且采用了闭合计算的方式, 那么就需要对闭合的差衡量加以进一步的规范, 确保其满足相应的规定, 将导线长度加以进一步的精确, 以达到导线的要求。
在满足精度的基础上, 可以说线的测量是准确的, 然后分拣出线点的结果表。
1.2中桩放样在进行中桩放样的过程中, 应该以相邻最近的导线点为基础, 将其当做测站进行测量, 在观测的过程中, 应该保证观测角与相邻之间的距离是三点, 并且通过坐标计算得出相关的数据, 在测量放样的过程中需要注意的问题是, 首先应该在完成一个中桩点的放样以后, 要将仪器进行归零, 并且加以进一步的校正, 保证误差在限差的范围之内, 如果达不到相应的要求, 那么就需要重新进行放样。
其次是要在测量的过程中, 导线点到中桩点之间的距离应该小于到后视导线点之间的距离, 前一点要求是在测量放样过程中应该注意的常识, 而后者则主要是在众多经验基础上得出来的一个结论, 能够有效的降低误差的出现。
浅析全站仪在桥梁施工高程测量中的应用

浅析全站仪在桥梁施工高程测量中的应用【摘要】笔者结合多年实际工程经验,对三角高程测量法的基本原理进行了简述,系统地介绍了全站仪的操作方法和使用要点,重点突出了全站仪在桥梁工程高程测量施工中的应用。
【关键词】全站仪;桥梁测量;三角高程测量Abstract:According to multi-year experience, the author introduces the total station operation and points, and its relative applications.Keywords: total station, bridge measure, angel high measuring全站仪拥有使用方便,可支持扩大存储,内存量大的优点,比如我们使用的Nikon DTM-352C型全站仪存储点就达10000个,并可与电脑连接交换数据。
在同一测站中不仅可进行高程测量,距离和角度等平面测量,也可进行坐标测量,坐标放样等,是一种测量效率很高的测量仪器,还可在室内对工程数据进行预先复核输入仪器存放,也大大提高了现场作业的工作效率和准确性。
高程测量在桥梁施工过程中最为常用,虽然采用水准仪直接测量具有测量精度高,操作简单的优点,而在桥梁施工或山区环境,其性能将大打折扣,使用起来就极为不便。
目前最为工程测量人员接受的使用方法是采用反射镜配合全站仪。
本文首先阐述了三角高程测量的原理,然后探讨了全站仪在桥梁工程高程测量施工中的应用。
一、三角高程测量的基本原理新型三角高程测量不需要对仪器高和棱镜的高进行测量,可以将全站仪任意设站,就像水准仪一样,且其测量精度较高,测量速度快,可在满足一定外界条件的情况下代替三等或四等水准测量,其基本原理是利用水平距离和竖直角对两点之间的垂直距离进行计算,进而通过基本公式算出高程。
上述式子中设测站到A点的天顶距为a,斜距为L,i为测量仪器高,v为棱镜高。
全站仪在桥梁测量工程施工放线中的应用

全站仪在桥梁测量工程施工放线中的应用摘要:施工放线是确保建筑工程顺利进行的基础,在桥梁测量工程中是必不可少的一个环节。
全站仪作为一种高技术测量仪器,在桥梁测量施工放线中的作用尤为重要。
本文就全站仪在桥梁测量中的具体应用,以及在应用过程中的注意事项做简要阐述,仅供参考。
关键词:全站仪桥梁工程施工放线随着国家建设投资的发展,建筑工程的投入进一步加大,各类桥梁在建筑工程的应用日益广泛,但是,相应暴露出来的问题也越来越多,桥梁工程施工要按照规划和设计所列出的工程结构、数量、质量等要求进行,其中,施工放线是确保建筑工程顺利进行的基础,在桥梁测量工程中是必不可少的一个环节。
目前桥梁承建地点的地质条件、地域差别、地段特征均呈现出多样化复杂化的趋势,这就给前期的测量工作带来很多意想不到的困难,而要解决这些难题,除了测量人员过硬的专业素质外,还需要使用高精度的仪器,只有保证了设备的精度,才可以保证测量结果的准确,为放样工作以及后期的施工创造最为有利的条件。
一、施工放线与全站仪简述桥梁工程中的施工放线(也称施工放样)是指,根据桥梁设计图纸上标明的尺寸,用一定的测量仪器和方法找出桥梁各部分特征点与控制点位置之间的几何关系,算出距离、角度、高程等数据,然后利用控制点在实际施工地点确定所建桥梁的特征点,从而作为施工依据的测量工作过程。
所有的建筑工程都离不开施工放线工作,路桥工程也不例外。
无论是在桥梁工程的勘测设计阶段,还是在施工建造阶段或运营管理阶段,相应的测量工作都必不可少。
因在桥梁测量工程中,由施工放线工作疏忽引发的某一细微差错,都有可能埋下极其严重的安全隐患,甚至导致坍塌事故的发生。
任何的测量错误如果不能及时发现并纠正,将会延续至其后的开挖、打桩、立模、钢筋捆扎、混凝土浇筑等一系列施工作业过程中,不但会对施工进度和施工质量造成不利的影响,而且直接影响桥梁交付使用后的运行安全及使用寿命。
因此,在桥梁测量工程中从事施工放线工作的测量人员,不但要具有高度的责任心,还要配备精确、便携、易于操作的测量仪器。
道路桥梁工程施工中测量放样

道路桥梁工程施工中测量放样摘要:本文主要就道路桥梁工程施工中测量放样提出自己一些看法,以供广大同行参考。
关键词:道路桥梁工程;施工; 测量放样1 道路桥梁施工测量放样价值测量放样工作是道路桥梁工程施工前期最为重要的施工操作之一,涉及到道路桥梁施工过程中的各个环节,不管哪个环节的测量放样工作出现问题,都会影响到后期道路桥梁施工的质量。
因此,在实际工程开展的过程中,要对各个环节的测量放样工作都给予足够的重视,尤其是在对重要施工位置进行确定的过程中,一定要能够保证测量放样结果的准确性,在基础位置确定之后还要进行进一步的检查确认,在此过程中要能够利用一些仪器设备来保证测量结果的准确性。
因此,道路桥梁施工单位要给予测量放样工作高度的重视,并科学合理做好这项工作。
2 道路桥梁施工测量放样现状2.1 实际施工过程中的导线点丢失在实际测量放样工作开展的过程中,经常存在由于施工人员操作上的失误,导致测量放样导线点的丢失,导线点一旦丢失就会直接影响到测量放样工作的顺利开展,在遇到这种情况时,通常可以采用以下两种方法来进行解决:分别是对原点进行恢复,重新布设导线点。
其中原点恢复方法存在着非常大的难度,同时找到的点总会与原点位置上存在着一定的偏差,会影响到测量放样结果的准确度。
而对导线点重新布设的话,不仅处理速度非常快,还能够实现布设和测量工作的同时进行,能够在一定程度上节约施工时间,能够将工期限制带来的影响降到最低。
2.2 标段中附合导线的分歧问题在测量放样工作中,设计单位给出的点坐标实际上是所建设路段的平差计算值,但是道路桥梁工程实际施工中,并不是对整个路段来进行整体性施工的,为了节约施工时间,主要采用的是分段式施工方式,因此,也是采用分段招标方式的,而施工单位在中标之后还会根据具体情况,在施工中还会对标段进行细致的划分,因此,测量放样工作也需要分段进行。
在道路桥梁工程施工开展的过程中,标段附合导线的数量是多个的,所以经常会出现多个施工单位在实际施工中无法做到很好的联合。
全站仪在路桥施工放样中的坐标计算与使用

全站仪在路桥施工放样中的坐标计算与使用摘要主要从全站仪道路中线桩坐标计算、桥涵中心和轴线控制桩坐标计算及公路施工放样中的使用方法进行探讨。
关键词全站仪;中线放样;坐标计算1 概述全站仪(General Total Station),由光电测距仪、电子经纬仪和数据处理系统组成。
全站仪除能自动测距、测角外,还能快速完成一个测站所需完成的其它工作,包括平距、高差、高程,坐标以及放样等方面功能的计算。
2 道路中线桩坐标计算如图1所示,一条路线由直线段、圆曲线段以及缓和曲线路段组合而成,我们把每一个路段称为曲线元。
曲线元与曲线元的连接点即为曲线元的端点。
如果一个曲线元的长度及两端点的曲率半径已经确定,则这个曲线元的形状和尺寸也就确定了。
当给出曲线元起点的直角坐标和起点的切线坐标方位角,则曲线元在直角坐标系中的位置即可确定。
经路线勘测设计后,交点JD的坐标(XJDYJD)、路线直线段的坐标方位角(A)、各交点的转角(a)、各圆曲线半径(R)、缓和曲线长度(Ls)都已经确定出来,这样根据各桩点的里程桩号,即可计算出相应的中线桩点坐标(X,Y)。
图1 直线、圆曲线和缓曲线组成的道路中线2.1 直线段的中桩坐标计算各桩点的坐标Xi,Yi计算公式如下:Xi=X0+Di#cosAYi=Y0+Di#sinA(1)式中,X0,Y0为直线起点坐标;Di为各桩点至直线起点的距离;A为直线的坐标方位角。
2.2 缓和曲线段的中桩坐标计算高等级公路在线路从直线变为圆曲线时,为使行车平稳,避免突然产生离心力,而感到不适,设计时往往在直线段和圆曲线段间加缓和曲线连接。
现在的公路设计一般将缓和曲线设计成回旋曲线,回旋曲线的基本公式为:Q= (2)式中,Q为回旋曲线上任一点的曲率半径;l为该点至回旋线起点的曲线长度;c为缓和曲线的曲率半径变化率。
直缓点ZH至缓圆点HY点间桩点的坐标Xi,Yi计算,可首先计算桩点的切线支距法坐标x,y,即以切线为x轴,以与切线垂直方向为y轴,以直缓点为原点建立起的直角坐标系。
剖析路桥测量中常见放样问题

剖析路桥测量中常见放样问题[摘要]最近几年,随着经济的快速发展,给各地区道路桥梁的建设也带来很大的压力,我国的路桥建筑行业也随之蓬勃兴起,经过多年的发展逐渐一套形成标准化、规范化的设计施工体系,在道路桥梁的建设过程中,将测量工作落实到位,是保证施工质量以及施工安全的重要举措。
[关键词]路桥测量放样伴随着各地区经济水平的日益提高,道路桥梁建设成为促进地区经济发展的重要措施,但是由于受施工技术等因素的影响,在路桥建设过程中的测量放样依旧存在着些许问题,为了确保施工质量,对路桥测量中比较常见的放样问题进行总结探讨,找出科学合理的解决方案。
1路桥施工中测量放样的技术概况在路桥建设过程中的测量放样工作,是施工的一项重要依据,根据已经设计好的图纸,把线路的形状、宽度、高低以及位置在施工的现场进行标注,通常情况下,路桥的测量放样工作主要由两部分构成,分别是测量线路的平面位置放样以及高程位置放样,它们在整个路桥建设中发挥着关键性的作用。
在建设的前期,测量技术人员要通过放样技术从整体上把握路桥的平面修建位置,然后把高程位置放样到建筑现场,由现场的施工人员按照放样施工。
在建设的过程中,要不断恢复被破坏了的放样技术,保证施工的顺利完成。
在建筑完成之后,对路桥的质量进行检查验收的时候,仍然需要放样技术作为衡量的重要依据,其细微的差错都有可能导致整个工程的不合格。
因此对建筑测量人员的专业技能以及职业道德具有严格的要求。
2路桥建设中测量放样遇到的问题以及措施2.1在高等建筑的平面位置测量放样对于那些建设性质比较特殊的大型道路桥梁,在水平面位置上的测量放样主要是对施工项目进行整体上的宏观把握,在建设过程中严格按照国家的相关标准,与现代化的测绘基准相结合。
但是就我国目前的技术水平来看,大地水平面上的控制精度比较低,其坐标系是非地心的、非三维的、静态的,仅仅囊括了大陆地区,对整个国土以及海域尚未形成一个全方位的涵盖。
与此同时,目前所使用的测绘基准大部分都是二十世纪五十年代与八十年代之间组建的,因此这些基准不能适合时代的发展,更不能适合各地区的建设实况,也不能满足社会或者国家的建筑需要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
路面的放样
(一)路槽的放样 1、从最近的水准点出发,用水准仪测出各桩的路基设计标高,然后 在路基的中线上每隔一定的间距设立高程桩(如M),使各桩顶 高程等于路面的设计标高。 2、由高程桩M沿横断面方向左、右各量路槽宽度的一半,钉出路槽 边桩A、B,使其桩顶标高等于路面的设计标高。 3、在A、B、M桩旁边各挖一小坑,在坑中钉一木桩,使桩顶高程符 合路槽底的设计标高,这样就可以开挖了。
第六章 道路与桥梁的施工放样
§6-1 导线复测与恢复中线测量 §6-2 路基、路面的施工测量 §6-3 桥梁施工测量
§6-1导线复测与恢复中线测量
一、导线复测 以下两种情况均属于导线复测的范畴: 1. 施工前进行复测核对; 2. 导线点过稀,施工时不便使用,或导线点在施工范 围内,可能遭到破坏。 导线复测的实质就是导线测量,具体作业方法见第五章 第二节。 精度要求: 角度闭合差≤±16″n1/2 (n是测站数) 距离相对闭合差≤1/10000
路基边桩的放样
路基放线——根据设计断面图和各中桩的填挖高度, 把路基两旁的边坡与原地面的交点在地面上标定出 来,作为路基的施工依据。常用的放样方法有两种: 1. 利用横断面图放样边桩 1)先在横断面图上量出路基的坡脚点或坡顶点与中桩的 水平距离。 2)然后用皮尺沿横断面方向在实地量出水平距离,并钉 上木桩。 3)同法放样出各断面的坡脚点和坡顶点,将这些边桩连 起来便是路基施工开挖或填方线。
桥梁控制网的精度确定
根据跨越结构架设的误差确定控制网的精度
例10-3:某大桥为钢梁桥,共有12孔,每孔长120米,宽20米,高16米,每孔由 10节钢架组成,每节的上下弦杆长12米,三孔为一联,联与联间的支座中心距为 2米。问要对该桥建立施工控制网,控制网在桥轴线上的边长相对误差应不低于 多少?(《钢梁验收规范》规定:钢梁构件的长度误差不得超过其设计长度的 1/5000,支座垫板的安装限差为 ±5mm。) 解:由题意可知全桥联与联之间有3个支座,全桥总长为: D = 12×120+3×2.0 = 1446m 每联的误差主要由支座安装误差和钢梁制造误差决定,每联的极限误差为 Δδ2 =δ12 + N ·n ·(S / 5000) +δ22 = ± 16.75mm 其中: δ 1、δ2——支座的安装误差 N ——每一联的孔数,N=3 n ——每一孔上下弦杆数,n=10 S ——上下弦杆长,S=12m 全桥钢梁的架设极限误差为: ΔD = ± · Δδ= ± 33.49mm,中误差md = ΔD / 2 = 16.75mm 全桥钢梁架设的相对中误差为:md / D = 16.75 / 1446000=1/90000 因三角测量误差为钢梁架设误差的1/ ,所以控制网在桥轴线上的边长相对中误差为: 1/90000 × (1/ ) = 1/123000。
前方交会法放样桥墩
1、根据控制网平差后的A、B、C点坐标及桥墩E的设计坐标值,计算出交会角α、β 的数值。 2、在A点安置经纬仪,以正倒镜分别拨α角得两条方向线,取二者的中线E1E2; 3、同样在B点安置经纬仪,以正倒镜分别拨β 角得两条方向线,取二者的中线E3E1 ; 4、在C点安置经纬仪,以 正倒镜分别照准点D,得 两条方向线,取二者的中 线E3E2 ; 5、三角形E1E2 E3即为示 误三角形。若由A、B两点 发出的两条方向线的交点 E1不在桥轴线上,且与桥 轴线的距离不大于2cm, 可将E1点投影到桥轴线上, 即为桥墩的中心位置。
§6-3路基、路面的施工测量
典 型 路 基
不同等级公路的路面:
高速公路、一级公路 ——用中央隔离带分为对向行驶的四车道,当交通量 加大时,车道数可按双数增加; 二、三级公路 ——保证汽车正常运行的同时,允许自行车、拖拉机 和行人通行,对向行驶双车道; 四级公路 ——一般采用3.5m的单车道路面和6.5m的路基,当交 通量较大时,可采用6.0m的双车道和7.0m的路基。
根据桥墩放样的允许误差确定控制网的精度 由于放样桥墩时,一般采用高精度仪器,并强制对中或严 格对中,所以桥墩位置误差主要由控制网边长误差决定。 在桥梁的施工中,一般要求桥墩中心位置在桥轴线方向上的 位置中误差≤15~20mm。 设M为放样后所得点位的总误差,m为控制点所引起的误差。 一般情况下认为:m ≤0.4M 则当M=20mm时,m≤0.4M=8mm。 例如,当河宽S=1000米时,三角网最弱边的相对中误差 为: m/S = 8/1000000 = 1/125000。
4)因D左= D左´,说明假定值与计算结果相符,该点即为路堑左侧(下侧)的边 桩 点位。
路基边坡的放样
1、用麻绳竹竿放样边坡 1)当路堤不高时,采用一次挂绳 法。如下图所示: 2)当路堤较高时,可选用分层挂 线法,每层挂线前应标定公路中 线位置,并将每层的面用水准仪 抄平,方可挂线。如下图所示:
2、用固定边坡架放样边坡。如右 图所示。开挖路堑时,在坡顶外 侧即开口处固定边坡架。
2、圆弧路拱的放样 圆弧路拱——在两个斜面中间用圆弧连接的路拱。 圆曲线长L=2 × i0 × R 一般情况下L=2.0m,则圆曲线的半径R=1/ i0 外矢距E= i0 /2 拱矢高 f = B × i0 /2 R——圆弧半径 , f ——拱矢高, B——外矢距, i0——路面的横坡度 先将路拱做成模板,用模板进行放样即可。
(二)全站仪任意设站法
1、中线恢复测量: 如图,因有障碍物,在A、B导线点无法测设出公路中线上的里程桩(如D 点)或控制桩(如JD点)。 可在通视良好的地方选 一点C,利用支导线测 量方法测出C点坐标, 然后在C点设站,根 据D点、JD点坐标即 可测设出D点和JD点。
2、公路中线桩坐标的计算 1)直线段中线桩的坐标计算 已知JDi(xi,yi)、JDj (xj,yj),直线段方位角为α0 则任一点D的坐标为:xD= xJDi+L•cosα0 yD= yJDi+L•sinα0 L——D点桩号与JDi桩号的里程之差
2)只有圆曲线段的坐标计算
圆曲线上任一点D的坐标为:
L——圆曲线上D点 桩号与直圆点桩号 的里程之差 R——圆曲线的半径
3)带有缓和曲线的圆曲线段的坐标计算 (1)缓和曲线部分,任一点D的坐标为:
L ——D点桩号与ZH点桩号的里程之差 L0 ——缓和曲线的长度 R ——圆曲线半径 α ——缓和曲线切线的方位角 (2)圆曲线部分,任一点 i 的坐标为:
锥形护坡的施工放样
椭圆形曲线内侧丈量法 锥形护坡面椭圆的长半轴a= M ·H,短半轴b=N ·H。 设P点为椭圆上的任意一点,根据椭圆方程得y= ·b 一般情况下把a分成10等份,令x1=0.1a,x2=0.2a,……,x10=a,分别求出 相应的y值y1,y2,……,y10 。 丈量方法:在曲线内侧,沿ox方向量出 xi 各值,然后再沿oy方向量取 yi 值得曲线各点。
二、恢复中线测量
恢复中线测量分传统法和全站仪任意设站法两种。 (一)传统法 1. 2. 直线和圆曲线测设。 有缓和曲线的圆曲线测设 缓和曲线的作用: 车辆从直线段进入圆曲线或从大半径驶入小半径的圆曲线 时,所产生的离心力对行车安全及车辆的使用寿命都不利。 因此在公路建设中,把圆曲线线部分的路面修建成向内侧 倾斜的单向坡(即超高)。为了逐渐过渡到设计超高或加 宽的部分而加设的曲线称为缓和曲线。
2. 解析法放样路基边桩
1)平坦地面的路基边桩放样 如图:路堤坡脚至中桩的距离 D左= D右= B/2 + m· H 如图:路堑坡顶至中桩的距离 D左= D右= B/2 + m· H
B——路基设计宽度,m B1——路基宽与两侧边沟的总和,m m——边坡设计坡率 H——路基设计填挖量,m 根据计算的距离,沿横断面方向自中心桩向两侧分别量D左、D右,钉出路基边桩。
椭圆曲线外侧丈量法 在桥梁施工时,有时为了减少回填土的工作量,往往将开 挖桥台的弃土堆放在锥形坡内,这样就无法按上述方法丈 量,此时可在椭圆曲线的外侧进行丈量。 丈量方法:在曲线外侧,沿CD方向量出 xi 各值(CD平行 于x),然后再沿oy方向量取 yi 值得曲线各点。
(二)路拱的放样 路拱——在保证行车平稳的情况下,为有利于路面排水,使路中间按一定 的曲线形式(抛物线、圆曲线)进行加高,并向两侧倾斜而形成的拱状。 1、抛物线形式的路拱放样 路拱的抛物线方程为:y = 4 × f ×x2 /B2 ,其中f =B × i0 /2(i0为横坡坡度) 放样:从中桩沿横断面方向,左、右分别量取x1、 x2 、 x3 ……分别打桩, 使桩顶高为y1、 y2 、 y3……。
如图所示:
D左 = B1/2 + m(H - h左)
D右 = B1/2 + m(H + h右)
例10-2:已知路堑的挖方深度
H=5.0m,m=1.0,B1=12.0m。 用逐点接近法放样路堑的开挖
边桩。
解:1)根据横断面图,先确定下侧(左侧)路边桩的概略距离D左´ 。
2)设D左´ =9.2m,用水准仪测得9.2m处的高差h左´=2.14m,代入公式D左 = B1/2 + m(H - h左) =8.86m。因D左< D左´,说明假定的边桩位置较远,应该更近一些。 3)再假设D左´= 9.0m,测得9.0m处的高差h左´=2.0m,同法算D左 =9.0m。
§6-3桥梁施工测量
厦门海沧大桥
安徽芜湖长江大桥
桥梁施工测量主要包括:
桥梁施工控制测量
墩台定位 墩台施工细部放样 竣工后变形观测
பைடு நூலகம்
中、小桥梁的桥台、桥墩的放样(直接丈量法)
1、在桥址处标定控制桩 A、B的位置。 2、用经纬仪定线,把桥 轴线AB在地面上标 定出来。 3、用测距仪或检定过的 钢尺按精密量距法, 测量出各桥台、桥墩 的位置。 (量距相对误差≤1: 5000)
2)倾斜地面的路基边桩放样 如右图所示: D左 = B/2 + m(H + h左) D右 = B/2 + m(H - h右)
