机械设计基础2答案
智慧树知到答案 机械设计基础(2-2)章节测试答案

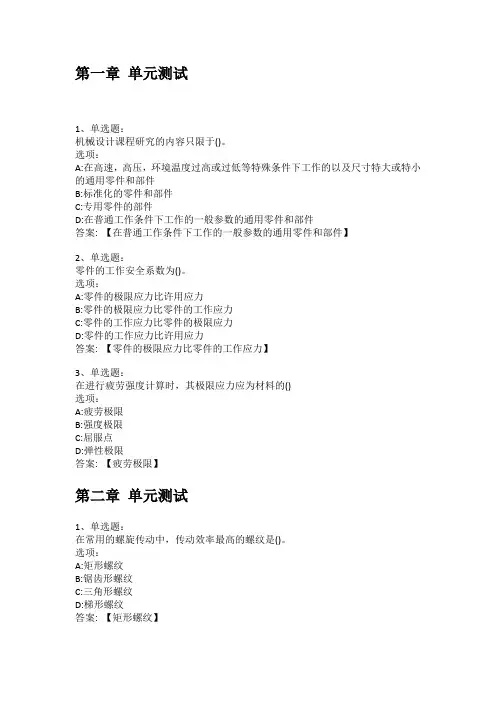

第一章单元测试1、单选题：机械设计课程研究的内容只限于()。
选项：A:在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件B:标准化的零件和部件C:专用零件的部件D:在普通工作条件下工作的一般参数的通用零件和部件答案: 【在普通工作条件下工作的一般参数的通用零件和部件】2、单选题：零件的工作安全系数为()。
选项：A:零件的极限应力比许用应力B:零件的极限应力比零件的工作应力C:零件的工作应力比零件的极限应力D:零件的工作应力比许用应力答案: 【零件的极限应力比零件的工作应力】3、单选题：在进行疲劳强度计算时，其极限应力应为材料的()选项：A:疲劳极限B:强度极限C:屈服点D:弹性极限答案: 【疲劳极限】第二章单元测试1、单选题：在常用的螺旋传动中，传动效率最高的螺纹是()。
选项：A:矩形螺纹B:锯齿形螺纹C:三角形螺纹D:梯形螺纹答案: 【矩形螺纹】当两个被联接件不太厚时，宜采用()。
选项：A:螺钉联接B:双头螺柱联接C:紧定螺钉联接D:螺栓联接答案: 【螺栓联接】3、单选题：当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用()。
选项：A:螺栓联接B:紧定螺钉联接C:螺钉联接D:双头螺柱联接答案: 【螺钉联接】4、单选题：螺纹联接预紧的目的之一是()。
选项：A:增强联接的可靠性和紧密性B:减小螺栓的刚性C:增加被联接件的刚性答案: 【增强联接的可靠性和紧密性】5、单选题：承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力F0的最大值和被联接件的刚度Cm不变时，螺栓的刚度Cb愈小，则()。
选项：A:螺栓中总拉力的变化幅度愈小B:螺栓中的疲劳强度降低C:螺栓中总拉力变化幅度不变D:螺栓中总拉力的变化幅度愈大答案: 【螺栓中总拉力的变化幅度愈小】6、单选题：拧紧可以使一定公称直径的普通螺栓取得一定大小的预紧力。
如果要以比较小的拧紧力距T来得到所要求的预紧力F´可采用()。
机械设计基础2 部分作业题答案(李良军教材)
解： 轴Ⅰ--传动轴
轴Ⅱ--转轴 轴Ⅲ --是转轴
轴Ⅳ --转轴
轴Ⅴ --心轴
11-5 解：
1）左端轴端没有倒角； 2）左侧轴肩尺寸错误； 3）没有正确表示键的位置； 4）回转零件无法安装，需用套筒定位； 5）需要非定位轴肩以便轴承装拆； 6）半联轴器需轴肩定位； 7）半联轴器需周向定位； 8）轴端应端倒角和消气。
(2)
将(2)式代入(1)式
得
F=14.4kN
13-11 如题13-11图所示，某机械上的拉杆端部采用粗牙普 通螺纹联接，已知拉杆受最大载荷F=15kN，载荷很少变动， 拉杆材料为Q235钢，试确定拉杆螺纹的直径。
解： 由公式（13-10） d1
选择4.6级粗牙螺纹
4Fa [ ]
Re 240 [ ] 160N / mm 2 1.2 ~ 1.5 1.5
H n n1 nH H 1 z2 z3 1 i13 H (1) 5 n 3 nH z1 z n3 2
1）n1、n3转向相同时 n1 nH 200 nH 5 5 n3 nH 50 nH
nH 7 5rpm
2）当n1、n3转向相反时 200 nH 50 25 5 n H rpm 50 nH 6 3
l4
3-7
解：
K-1 180 K 1
C
=36°
B θ A
D
4-2
第四章 作业答案
0°
w
A
O
w
A
O
w
A
O
4-9
反转法原理
S
φ o
120 o 60 o 90 o 90 o
4-9
机械设计基础 第2版-部分习题答案

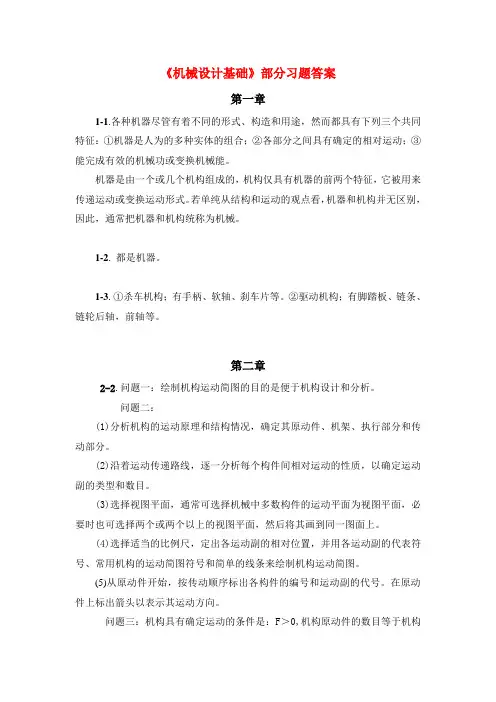

《机械设计基础》部分习题答案第一章1-1.各种机器尽管有着不同的形式、构造和用途，然而都具有下列三个共同特征：①机器是人为的多种实体的组合；②各部分之间具有确定的相对运动；③能完成有效的机械功或变换机械能。
机器是由一个或几个机构组成的，机构仅具有机器的前两个特征，它被用来传递运动或变换运动形式。
若单纯从结构和运动的观点看，机器和机构并无区别，因此，通常把机器和机构统称为机械。
1-2. 都是机器。
1-3.①杀车机构；有手柄、软轴、刹车片等。
②驱动机构；有脚踏板、链条、链轮后轴，前轴等。
第二章2-2.问题一：绘制机构运动简图的目的是便于机构设计和分析。
问题二：(1)分析机构的运动原理和结构情况，确定其原动件、机架、执行部分和传动部分。
(2)沿着运动传递路线，逐一分析每个构件间相对运动的性质，以确定运动副的类型和数目。
(3)选择视图平面，通常可选择机械中多数构件的运动平面为视图平面，必要时也可选择两个或两个以上的视图平面，然后将其画到同一图面上。
(4)选择适当的比例尺，定出各运动副的相对位置，并用各运动副的代表符号、常用机构的运动简图符号和简单的线条来绘制机构运动简图。
(5)从原动件开始，按传动顺序标出各构件的编号和运动副的代号。
在原动件上标出箭头以表示其运动方向。
问题三：机构具有确定运动的条件是：F＞0,机构原动件的数目等于机构自由度的数目。
2-3.答：铰链四杆机构有三种类型：它们是曲柄摇杆机构、双曲柄机构和双摇杆机构。
铰链四杆机构具有曲柄的条件是：（1）最短杆与最长杆长度之和小于或等于其余两杆长度之和；（2）连架杆和机架中必有一杆是最短杆。
根据曲柄存在条件还可得到如下推论：1）当最短杆与最长杆长度之和大于其余两杆长度之和时，则不论取何杆为机架，都只能得到双摇杆机构。
2）若四杆机构中最短杆与最长杆之和小于或等于其余两杆之和，当最短杆的邻边是机架时，机构成为曲柄摇杆机构；当最短杆本身为机架时成为双曲柄机构；当最短杆是连杆时成为双摇杆机构。
机械设计基础第二章答案
二、平面连杆机构2-1 判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2 填空题（1）低（2）转动（3）3 （4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2 （10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3 选择题（1）A （2）C （3）B （4）A （5）B （6）B （7）A（8）C （9）A （10）A （11）A （12）C （13）C （14）A（15）A （16）A （17）A （18）A （19）A （20）A （21）A2-4 解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5 解：（1）由该机构各杆长度可得l AB+ l BC＜l CD+ l AD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以l BC或l AD杆成为机架即为曲柄摇杆机构，以l AB杆成为机架即为双曲柄机构，以l CD杆成为机架即为双摇杆机构2-6 解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0<l AB ≤300 mm）且应满足杆长条件l AB+l BC≤l CD+l AD，由此可得0<l AB≤150mm （2）双摇杆机构由题意知机架AD杆不是最短杆的对边，要为双摇杆机构应不满足杆长条件①AB杆为最短杆（0<l AB≤300mm）时，l AB+l BC>l CD+l AD，由此可得150mm<l AB≤300mm②AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC>l CD+l AB，由此可得300mm≤l AB<450mm③AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD>l CD+l BC，由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm，550mm<l AB<1150 mm（3）双曲柄机构要为双曲柄机构，AD 杆必须为最短杆且应满足杆长条件①AB 杆为中间杆（300mm ≤l AB ≤500mm ）时，l AD +l BC ≤l CD + l AB ，由此可得450mm ≤l AB ≤500mm②AB 杆为最长杆（500mm ≤l AB <1150mm ）时，l AB +l AD ≤l CD +l BC ，由此可得500mm ≤l AB ≤550mm由此可知：450mm ≤l AB ≤550mm2-7 解：a ）b ）c ）d ）e ）各机构压力角和传动角如图所示，图a)、d ）机构无死点位置，图b)、c ）、e ）机构有死点位置2-8 解：用作图法求解，主要步骤：（1）计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ （2）取比例尺μ=0.001m/mm（3）根据比例尺和已知条件定出A 、D 、C 三点，如图所示（4）连接AC ，以AC 为边作θ角的另一角边线，与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点，连接DC 1和DC 2得摇杆的另一极限位置（两个）（5）从图中量得AC =71mm ，AC 1=26mm ，AC 2=170mm（6）当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ，5mm .4821=+⨯=AC AC l BC μ （7）当摇杆的另一极限位置位于DC 1时： 5mm .4922=⨯=AC AC l AB －μ，5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为22.5mm 、48.5mm 和49.5mm 、120.5mm 。
2024最新国开电大《机械设计基础》形考任务2答案(西安)

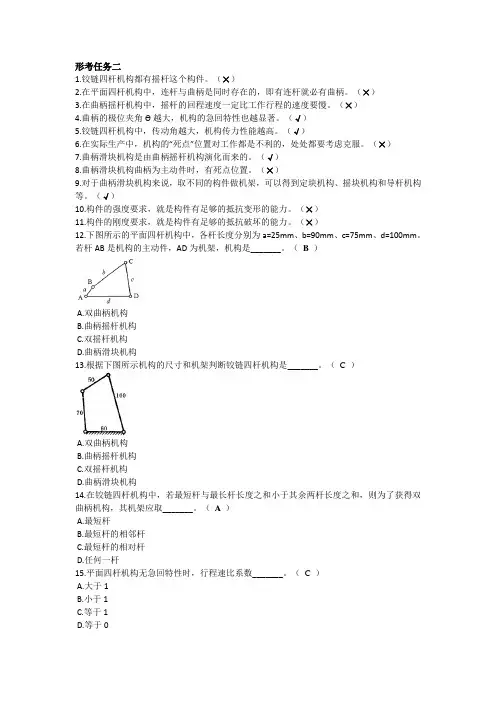

形考任务二1.铰链四杆机构都有摇杆这个构件。
（×）2.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
（×）3.在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。
（×）4.曲柄的极位夹角Ɵ越大，机构的急回特性也越显著。
（√）5.铰链四杆机构中，传动角越大，机构传力性能越高。
（√）6.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）7.曲柄滑块机构是由曲柄摇杆机构演化而来的。
（√）8.曲柄滑块机构曲柄为主动件时，有死点位置。
（×）9.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。
（√）10.构件的强度要求，就是构件有足够的抵抗变形的能力。
（×）11.构件的刚度要求，就是构件有足够的抵抗破坏的能力。
（×）12.下图所示的平面四杆机构中，各杆长度分别为a=25mm、b=90mm、c=75mm、d=100mm。
若杆AB是机构的主动件，AD为机架，机构是_______。
（B ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构13.根据下图所示机构的尺寸和机架判断铰链四杆机构是_______。
（C ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构14.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。
（A ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆15.平面四杆机构无急回特性时，行程速比系数_______。
（C ）A.大于1B.小于1C.等于1D.等于016.为保证四杆机构良好的传力性能，_______不应小于最小许用值。
（B ）A.压力角B.传动角C.极位夹角D.啮合角17.曲柄滑块机构中，曲柄为主动件时，_______为死点位置。
（C ）A.曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90°18.凸轮机构从动杆的运动规律，是由凸轮的_______所决定的。
机械设计基础第2版课后习题及答案

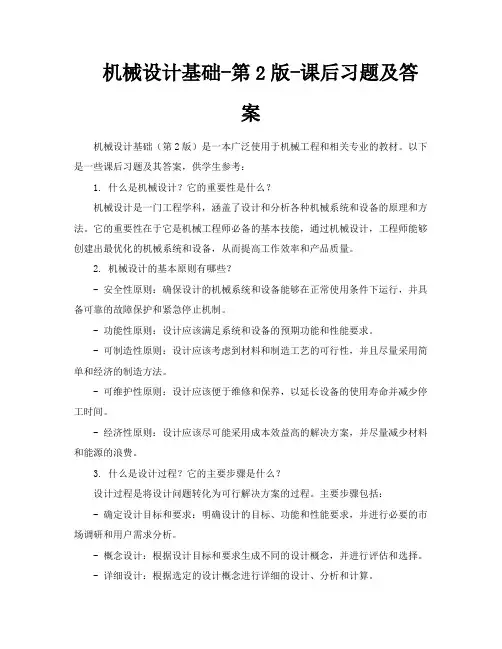

机械设计基础-第2版-课后习题及答案机械设计基础（第2版）是一本广泛使用于机械工程和相关专业的教材。
以下是一些课后习题及其答案，供学生参考：1. 什么是机械设计？它的重要性是什么？机械设计是一门工程学科，涵盖了设计和分析各种机械系统和设备的原理和方法。
它的重要性在于它是机械工程师必备的基本技能，通过机械设计，工程师能够创建出最优化的机械系统和设备，从而提高工作效率和产品质量。
2. 机械设计的基本原则有哪些？- 安全性原则：确保设计的机械系统和设备能够在正常使用条件下运行，并具备可靠的故障保护和紧急停止机制。
- 功能性原则：设计应该满足系统和设备的预期功能和性能要求。
- 可制造性原则：设计应该考虑到材料和制造工艺的可行性，并且尽量采用简单和经济的制造方法。
- 可维护性原则：设计应该便于维修和保养，以延长设备的使用寿命并减少停工时间。
- 经济性原则：设计应该尽可能采用成本效益高的解决方案，并尽量减少材料和能源的浪费。
3. 什么是设计过程？它的主要步骤是什么？设计过程是将设计问题转化为可行解决方案的过程。
主要步骤包括：- 确定设计目标和要求：明确设计的目标、功能和性能要求，并进行必要的市场调研和用户需求分析。
- 概念设计：根据设计目标和要求生成不同的设计概念，并进行评估和选择。
- 详细设计：根据选定的设计概念进行详细的设计、分析和计算。
- 制造和测试：将设计转化为实际的产品，并进行制造和测试。
- 评估和改进：对设计进行评估和改进，根据测试结果和用户反馈进行需要的调整和改进。
4. 什么是草图设计？它有什么优势和缺点？草图设计是一种用手绘或计算机辅助绘图软件绘制的简化和快速的设计概念。
它的优势包括：- 快速：草图设计能够快速生成多种设计方案，并在早期阶段对其进行评估和选择。
- 灵活：草图设计容易修改和调整，使得设计师能够快速响应用户需求和变化。
- 直观：草图设计能够清晰地表达设计的基本形状和结构，便于设计师和他人理解和沟通。
机械设计基础 第2版-部分习题答案
《机械设计基础》部分习题答案第一章1-1.各种机器尽管有着不同的形式、构造和用途，然而都具有下列三个共同特征：①机器是人为的多种实体的组合；②各部分之间具有确定的相对运动；③能完成有效的机械功或变换机械能。
机器是由一个或几个机构组成的，机构仅具有机器的前两个特征，它被用来传递运动或变换运动形式。
若单纯从结构和运动的观点看，机器和机构并无区别，因此，通常把机器和机构统称为机械。
1-2. 都是机器。
1-3.①杀车机构；有手柄、软轴、刹车片等。
②驱动机构；有脚踏板、链条、链轮后轴，前轴等。
第二章2-2.问题一：绘制机构运动简图的目的是便于机构设计和分析。
问题二：(1)分析机构的运动原理和结构情况，确定其原动件、机架、执行部分和传动部分。
(2)沿着运动传递路线，逐一分析每个构件间相对运动的性质，以确定运动副的类型和数目。
(3)选择视图平面，通常可选择机械中多数构件的运动平面为视图平面，必要时也可选择两个或两个以上的视图平面，然后将其画到同一图面上。
(4)选择适当的比例尺，定出各运动副的相对位置，并用各运动副的代表符号、常用机构的运动简图符号和简单的线条来绘制机构运动简图。
(5)从原动件开始，按传动顺序标出各构件的编号和运动副的代号。
在原动件上标出箭头以表示其运动方向。
问题三：机构具有确定运动的条件是：F＞0,机构原动件的数目等于机构自由度的数目。
2-3.答：铰链四杆机构有三种类型：它们是曲柄摇杆机构、双曲柄机构和双摇杆机构。
铰链四杆机构具有曲柄的条件是：（1）最短杆与最长杆长度之和小于或等于其余两杆长度之和；（2）连架杆和机架中必有一杆是最短杆。
根据曲柄存在条件还可得到如下推论：1）当最短杆与最长杆长度之和大于其余两杆长度之和时，则不论取何杆为机架，都只能得到双摇杆机构。
2）若四杆机构中最短杆与最长杆之和小于或等于其余两杆之和，当最短杆的邻边是机架时，机构成为曲柄摇杆机构；当最短杆本身为机架时成为双曲柄机构；当最短杆是连杆时成为双摇杆机构。
《机械设计基础2》试题样卷库(问答题答案)
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础2》试题样卷库(问答题答案)
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
机械设计基础第2版朱龙英主编课后习题答案完整版
《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。
机械设计基础试题二及答案
机械设计基础试题二及答案一、填空题：（每空1分，共30分）1、力偶矩的、和称为力偶的三要素。
2、两构件相互作用时，它们之间的作用与反作用力必然、、，但分别作用于两个构件上。
3、机器或机构各部分之间应具有运动。
4、一平面铰链四杆机构的各杆长度分别为a=350mm,b=600mm,c=200mm,d=700mm；(1) 当取 c 杆为机架时，它为机构；（2）当取d杆为机架时，则为。
5、渐开线标准直齿圆柱齿轮传动，正确啮合条件是。
6、分度圆上的压力角等于，摸数取的是值，齿厚和齿槽宽的齿轮，称为标准齿轮。
7、槽轮机构能把主动轴的等速连续，转换成从动轴的周期性的运动。
8、槽轮机构、，在进入和脱离啮合时。
但在运动过程中的加速度变化较大，冲击较严重，因而不适用于。
9、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿轮传动中，承载能力最高的是传动，承载能力最低的是传动。
10、齿轮传动的润滑方式主要根据齿轮的选择。
闭式齿轮传动采用油浴润滑时的油量根据确定。
11、带传动的失效形式有和。
12、传动带中的的工作应力包括、和。
13、根据轮系中各个齿轮的几何轴线的位置是否变动，轮系可分为三类：、和混合轮系。
二、选择题：（每题1分，共12分）1、如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间的关系为( )。
A.必有R=F1+F2;B.不可能有R=F1+F2;C.必有R>F1,R>F2; D可能有R<F1,R<F2。
2、刚体受三力作用而处于平衡状态,则此三力的作用线( )。
A. 必汇交于一点;B. 必互相平行;C. 必都为零;D. 必位于同一平面内。
3、等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特点一定是等值、( )。
A. 反向、共线；B. 反向，过截面形心；C. 方向相对，作用线与杆轴线重合；D方向相对，沿同一直线作用。
4、轴向拉伸杆，正应力最大的截面和剪应力最大的截面( )A. 分别是横截面、450斜截面；B. 都是横截面;C. 分别是450斜截面、横截面;D. 都是450斜截面。
机械设计基础练习题答案2
机械设计基础练习题答案2机械设计基础练习题答案2在机械设计领域中，练习题是非常重要的一环，通过练习题的解答可以巩固和提升我们的机械设计能力。
本文将为大家提供机械设计基础练习题答案2，希望对大家的学习和提高有所帮助。
1. 问题：一个直径为100mm的圆盘，要在上面加工一个直径为60mm的孔，孔的中心离圆盘边缘的距离为30mm，请问孔的中心到圆盘中心的距离是多少？解答：根据题意，我们可以通过几何关系来求解。
首先，圆盘的直径为100mm，所以半径为50mm。
孔的直径为60mm，所以半径为30mm。
孔的中心到圆盘边缘的距离为30mm。
我们可以通过勾股定理来求解孔的中心到圆盘中心的距离。
设孔的中心到圆盘中心的距离为x，则根据勾股定理，有：x^2 + 30^2 = 50^2x^2 + 900 = 2500x^2 = 2500 - 900x^2 = 1600x = √1600x = 40所以，孔的中心到圆盘中心的距离为40mm。
2. 问题：一个机械零件由两个相同的圆柱体组成，直径分别为40mm和60mm，长度分别为80mm和120mm。
请问这个机械零件的体积是多少？解答：根据题意，我们可以将这个机械零件看作是两个圆柱体的组合。
首先，计算直径为40mm的圆柱体的体积：V1 = π * (40/2)^2 * 80V1 = 3.14 * 20^2 * 80V1 = 3.14 * 400 * 80V1 = 100352然后，计算直径为60mm的圆柱体的体积：V2 = π * (60/2)^2 * 120V2 = 3.14 * 30^2 * 120V2 = 3.14 * 900 * 120V2 = 339120最后，将两个圆柱体的体积相加得到机械零件的总体积：V = V1 + V2V = 100352 + 339120V = 439472所以，这个机械零件的体积为439472 mm^3。
3. 问题：一个直径为80mm的圆柱体，要在上面加工一个直径为60mm的凹槽，凹槽的深度为20mm。
机械设计基础 (2)
chapter11-1什么是运动副？高副与低副有何区别？答：运动副：使两构件直接接触，并能产生一定相对运动的连接。
平面低副－凡是以面接触的运动副，分为转动副和移动副；平面高副－以点或线相接触的运动副。
1-2什么是机构运动简图？它有什么作用？答：构件和运动副，并按比例定出各运动副位置，表示机构的组成和传动情况。
这样绘制出的简明图形就称为机构运动简图。
作用：机构运动简图不仅能表示出机构的传动原理，而且还可以用图解法求出机构上各有关点在所处位置的运动特性（位移，速度和加速度）。
它是一种在分析机构和设计机构时表示机构运动的简便而又科学的方法。
1-3平面机构具有确定运动的条件是什么？答：机构自由度F>0，且与原动件数相等，则机构各构件间的相对运动是确定的；这就是机构具有确定运动的条件。
（复习自由度4个结论P17）chapter22-1什么是曲柄摇杆机构的急回特性和死点位置？答：急回特性：曲柄等速回转的情况下，摇杆往复运动速度快慢不同，摇杆反行程时的平均摆动速度必然大于正行程时的平均摆动速度，此即急回特性。
死点位置：摇杆是主动件，曲柄是从动件，曲柄与连杆共线时，摇杆通过连杆加于曲柄的驱动力F正好通过曲柄的转动中心，所以不能产生使曲柄转动的力矩，机构的这种位置称为死点位置。
即机构的从动件出现卡死或运动不确定的现象的那个位置称为死点位置（从动件的传动角 =0°）。
chapter33-2通常采用什么方法使凸轮与从动件之间保持接触？答：力锁合：利用重力、弹簧力或其他外力使从动件与凸轮轮廓始终保持接触。
形锁合：利用高副元素本身的几何形状使从动件与凸轮轮廓始终保持接触。
3-3什么叫刚性冲击和柔性冲击？用什么方法可以避免刚性冲击？答：刚性冲击：从动件在运动开始和推程终止的瞬间，速度突变为零，理论上加速度为无穷大，产生无穷大的惯性力，机构受到极大的冲击，称为刚性冲击。
柔性冲击：当从动件做等加速或等减速运动时，在某些加速度突变处，其惯性力也随之有限突变而产生冲击，这种由有限突变而引起的冲击比无穷大惯性力引起的刚性冲击轻柔了许多，故被称为柔性冲击。
机械设计基础-第二章测验题 参考答案
《机械设计基础》第二章平面机构的结构分析测验题班级：姓名：学号：成绩：一、填空题（每空2分，共16分）1. 机构具有确定运动的条件：机构的原动件数目=机构的自由度数。
2. 计算平面机构自由度的公式为 F=3n-(2PL +PH)，应用此公式时应注意判断是否有复合铰链、局部自由度及虚约束。
3. 某平面机构有5个低副，1个高副，机构自由度为1，则该机构具有5个构件。
4. 在平面机构中，具有2个约束的运动副是低副，具有1个约束的运动副是高副。
二、单选题（每题2分，共20分）1.以下不属于机器的执行部分的是（）。
A 数控机床的刀架B 工业机器人手臂C 汽车的车轮D 空气压缩机2．（）保留了2个自由度，带进了一个约束。
A 高副B 移动副C 转动副D 低副3. 若复合铰链处有5个构件汇集在一起，应有（）个转动副。
A 4B 3C 2D 54．在比例尺μl=20 mm/mm 的机构运动简图中，量得一构件的长度是10mm，则该构件的实际长度为（）mm。
A 20B 50C 200D 5005．两个以上的构件共用同一转动轴线，所构成的转动副称为（）。
A 复合铰链B 局部自由度C 虚约束D 单一铰链6．计算机构自由度时，对于局部自由度应（）。
A 除去不计B 考虑C 部分考虑D 转化成虚约束7．火车车轮在轨道上转动，车轮与轨道构成（）副。
A 移动B 高C 低D 转动8．在机构中采用虚约束的目的是为了改善机构的运动状况和（）。
A 美观B 对称C 受力情况D 增加重量9. 为使机构运动简图能够完全反映机构的运动特性,则运动简图相对于与实际机构的（）应相同。
A 构件数、运动副的类型及数目B 构件的运动尺寸C 机架和原动件D 以上都是10.计算机构自由度时，若计入虚约束，则机构的自由度就会（）A 增多B 减少C 不变三、判断题（每题2分，共20分）1．一个作平面运动的构件有2个独立运动的自由度。
（×）2．平面低副机构中，每个转动副和移动副所引入的约束条件是相同的。
机械设计基础 任务2 答案(仅供参考)[4页]
![机械设计基础 任务2 答案(仅供参考)[4页]](https://img.taocdn.com/s3/m/3731a1aeb1717fd5360cba1aa8114431b90d8e8e.png)
任务2分析机器内部运动结构1．机器的功能单元通常可以划分为哪些类型？参考答案：典型功能驱动单元传动单元执行单元支撑和承重单元连接单元安全保护装置操纵单元辅助系统和附属装置2．请列表说明，图示立式钻床由哪些功能单元组成?1-主轴2-头架3-塔形带轮4-保险环5-立柱6-底座7-转盘8-工作台参考答案：2.什么叫运动副？简述运动副的分类，并分别举出两个实例。
参考答案：运动副----两构件直接接触又能作一定的相对运动的可动联接。
运动副的分类：（1）按照两构件之间的相对运动是平面运动还是空间运动，可将运动副分为平面运动副和空间运动副两类。
（2））两构件间的接触形式不同，平面运动副又可分为低副和高副两类。
低副是面接触，有移动副和转动副两种。
高副是点线接触，常见有齿轮副和凸轮副。
举例：自行车轴与车体之间是转动副牛头刨床滑枕与机架之间是转动副3．什么叫机构运动简图？什么叫机构运动示意图？试述两者的区别。
参考答案：机构运动简图-----仅用简单的线条和规定的符号来表示构件和运动副，并按比例确定出各运动副的相对位置，以此来表达机构中各构件间的相对运动关系的简图。
机构运动示意图-----为了表示机械的组成和运动情况，仅用简单的线条和规定的符号来表示构件和运动副，不用严格按比例绘制的图形。
机构运动简图要严格按照比例画图，而机构运动示意图不必按照比例画图。
4．简述平面机构运动简图的绘制步骤。
答案：（1）研究机构的结构及动作原理，分清固定件，确定原动件，确定活动构件数目。
（2）沿着运动传递路线，分析两构件间相对运动的性质，以确定运动副的类型和数目。
（3）测量出运动副间的相对距离。
（4）选择机构运动简图的视图平面和比例尺。
（5）用简单线条和规定符号绘制机构运动简图，并从原动件开始，按传动顺序用数字标出各构件的编号和用字母标出运动副的代号。
（6）在原动件上标出箭头以表示其运动方向，在固定件上画出斜线以表示机架。
6.运动简单图绘制参考发答案。
机械设计基础第二版习题答案_刘江南_郭克希主编
10-4 解：
键主要用来实现轴和轴上零件之间的周向固定以传递转矩。有些类型的键还可实现轴上 零件的轴向固定或轴向移动。
平键的两侧面是工作面，上表面与轮毂槽底之间留有间隙。这种键定心性较好、装拆方 便。双键布置时，沿周向 1800 布置。
⑤ 许用应力
查图 6-19(b)， σ H lim 1 = σ H lim 2 = 1 5 0 0 MPa
查表
6-7,取
SH=1，则 [σ H ]1
= [σ H ]2
=
σ H lim SH
=
1500 1
= 1500
MPa
于是
d1
≥
3
2 KT1 ψd
⋅
u ± 1 ( ZE ZH Zε Zβ
u
[σ H ]
由 zv1
=
z1 cos3 β
=
20 cos3 12°
=
21.37 ，
zv 2
=
z2 cos3 β
=
67 cos3 12°
= 71.59 ，
查图 6-21 得， YFS1 = 4.34 , YFS2 = 3.96 ； ④重合度系数 Yε
由εt
=
⎡
⎛
⎢1.88 − 3.2⎜
⎣⎢
⎝
1 z1
+
1 z2
⎞⎤ ⎟⎥
11-5 试设 计 一起重机 卷筒 上的非液 体摩 擦向心滑 动轴 承。已知 轴颈 直径 d =90mm，轴的转速 n =9r/min，轴颈的径向载荷 Fr =100 000N，轴承材料采用锡青铜。
11-6 一向心滑动轴承，轴颈角速度为 ω ，直径为 d ，相对间隙为 ψ （ ψ = Δ ， Δ 为直径间隙）。假定 d
机械设计基础第2章 平面连杆机构 习题解答
2.6设计一偏置曲柄滑块机构。
已知滑块的行程H =50mm ，行程速比系数K =1.5，导路的偏距e =20mm 。
试求曲柄的长度l AB 和连杆的长度l BC ，并求作最大压力角αmax 。
解：行程速比系数K=1.5，则机构的极位夹角为︒=+-︒=+-︒=3615.115.118011180K K θ选定作图比例，先画出滑块的两个极限位置C 1和C 2，再分别过点C 1、C 2作与直线成︒=-︒5490θ的射线，两射线将于点O 。
以点O 为圆心，OC 2为半径作圆，最后再作一条与直线C 1C 2相距为mm e 20=的直线，该直线与先前所作的圆的交点就是固定铰链点Ａ。
作图过程如题2.6图所示。
直接由图中量取mm AC 251=，mm AC 682=，所以曲柄AB 的长度为mm AC AC l AB 5.2122568212=-=-=连杆BC 的长度为mm AC AC l BC 5.4622568221=+=+=2.7试设计一曲柄摇杆机构，已知行程速比系数K =1.2，摇杆长L CD =300mm ，其最大摆2B 1B 2C 1C Aeθ21C C θ-︒90题2.6图O角ψmax =35°，曲柄长L AB =80mm 。
求连杆长L BC ，并验算最小传动角γmin 是否在允许的范围内。
解：简要作图步骤：作圆η。
以O 为圆心，OC 1为半径作圆，再以C 2为圆心，2l AB 为半径作圆，两圆交于S 点；●连接C 2S 延长交圆η于A 点；❍⏹机构在AB ′C′D 位置时有γmin =430<[γ]2.8图所示为脚踏轧棉机的曲柄摇杆机构。
铰链中心A 、B 在铅垂线上，要求踏板DC 在水平位置上下各摆动10°，且l DC =500mm ，l AD =1000mm 。
试求曲柄AB 和连杆BC 的长度l AB 和l BC ，并画出机构的止点位置。
mmml 005.0=μ20125.1125.118011180=+-=+-=θK K η212AC AC AB l l l -=212AC AC BC l l l +=D1C 2C ψA1B 2B Pθθ- 90SminγB 'C 'O解：1取长度比例尺做机构图mmmml20=μ()()mmAC AC l l AB752205.5260212=-=-=μ()()mmAC AC l l BC11252202.5260212=+=+=μ2.9图所示为一实验用小电炉的炉门装置，在关闭时为位置E 1，开启时为位置E 2，试设计一四杆机构来操作炉门的启闭(各有关尺寸见图)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础模拟题2
一、单向选择题
1.如果原动件的数目大于机构自由度的数目，那么（ b ）。
A．具有确定性运动 B．可以运动，但运动不确定
C．无法运动，机构可能损坏
2.在曲柄摇杆机构中，常以特性参数（ c ）作为判断其传力性能的标志。
A. 摆角ψ
B. 极位夹角θ
C. 传动角γ
D. 行程速比系数
3.凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角
（ c ）。
A. 减小
B. 不变 C．增大
4. 一直齿圆锥齿轮，齿数Z ＝15，分度圆锥角δ＝30︒，用齿条插刀进行展
成法加工时，( a )根切。
A.不会
B.一定
C.不一定
5.在定轴轮系中，惰轮(介轮)的使用，( b )传动比的大小，（ a ）
传动比的符号。
A.改变
B.不改变
C.不一定改变
6.刚性转子动平衡的条件是（ c ）。
A. 总惯性力之和为零
B. 总惯性力矩之和为零
C. 总惯性力和总惯性力矩之和都为零
7. 螺纹联接防松的根本问题在于( d )。
A.增加螺纹联接的轴向力
B. 增加螺纹联接的横向力
C. 防止螺纹副的相对转动
D. 增加螺纹联接的刚度
8.在蜗杆传动中，其传动比 i = （ c ）。
A. n
n d d
1 2
2
1
= B.
d
d
z
z
2
1
2
1
= C.
n
n
z
z
1
2
2
1
=
二、填空题
1.两构件在速度瞬心点的瞬时相对速度为____ ___，瞬时绝对速度___不为0___。
2.铰链四杆机构中，凡是双曲柄机构，其杆长条件必须满足：最短杆与最长杆
的长度之和小于或等于其余两构件的长度之和且必须___ 最短杆_作机架。
3.凸轮机构中，从动件的运动规律为等速运动时，将出现刚性
冲击；而从动件的运动规律为简谐运动时，将出现柔性冲击。
4.平行轴斜齿圆柱齿轮的正确啮合条件是端面模数和端面压力角分别相等
5. 齿轮机构的可分性是指传动比不受中心距变化的影响。
6.齿轮传动的主要失效形式有轮齿折断、齿面磨损、齿面污浊、齿面胶合、塑性变形。
7.平键是靠键的侧面来传递载荷；而楔键是靠上下面来传递载荷。
8.带传动的弹性滑动是由⎽带的弹性变形⎽引起的，它是不可避免的。
三、作图题
1.如图所示为一偏置曲柄滑块机构，用作图法画出：
1) 滑块的行程H
2) 曲柄为原动件时的最大压力角αmax。
滑块在C1点时压力角最大90度
A
B
C
2. v 带传动的工作原理是什么？在
图上画出作用在与主动轮1接触胶带上的摩擦力方向和作用在与从动轮2接触胶带上的摩擦力方向。
工作原理：利用带与带轮之间的摩擦传动
四、机构自由度计算题
计算下面机构的自由度，并指出其中的局部自由度、虚约束、复合铰链等，并判定机构运动是否确定。
（绘有箭头的构件为原动件）。
五、齿轮机构计算题
在一对标准安装的外啮合渐开线正常齿制标准直齿圆柱齿轮传动中，已知:m = 2 mm 、α = 20°、 z 1 ＝20 、z 2 ＝60。
试求两轮下列尺寸 ① 中心距a 、分度圆半径r 1 、r 2 ;基圆半径r b1 、r b2 ;
②若改为两标准外啮合斜齿轮传动,参数不变(即αn=20°, mn=2mm ， z 1 ＝20 、z 2 ＝60),安装中心距为82mm,求其螺旋角β的大小
六、轮系计算题
图示轮系，已知：Z 1=20，Z 2=40， Z 2’＝50,Z 3=30，Z 3’=20，Z 4=30， n 1=1000r/min 。
求：(1)i 1H ； (2) n H 的大小，并指出转向与n 1
是否相同。
七、螺纹联接题
1.在图示的单个普通螺栓紧联接中，被联接件承受横向载荷Fp 、摩擦系数为f 、可靠性系数为C 。
试写出螺栓预紧力F ’的表达式。
2.如图1所示，方形盖板用四只M16螺钉与箱体联接，盖板中心O 点装有吊环。
已知Fz=20kN ，残余预紧力F ”=06F(F 为单个螺钉的工作载),螺钉许用应力[σ]=120MPa ，M16螺纹小径d 1=1
3.835mm 。
试校核螺钉的强度。
八、轴承计算题
一个水泵选用一对型号为6307型滚动轴承，基本额定动载荷N C 33200=，轴承转速为min /2900r ，两端轴承受到的径向力相等，均为1810N ，I 端轴承所受轴向力为740N ，II 端轴承不受轴向力的作用，要求轴承的工作寿命为15000h ，载荷平稳1=p f ，工作温度低于120度1=f ，问此对轴承能否满足要求。
ε
⎪⎪⎭
⎫ ⎝⎛=
P f C f n L p T h 60106
九、综合分析题
图示为一传动装置，蜗杆为主动，通过蜗轮再带动一对直齿圆锥齿轮传动, 输出轴上锥齿轮4的转向如图所示。
试求：
（1）为使Ⅱ轴上所受轴向力较小，在图上标出蜗杆、蜗轮的旋向；
F p
F p
1
2
2' H
3
3' 4
37
.5620cos 79.1820cos 602
20
222112
211======== r r r r mz r mz
r b b
②
68
.1282==βa 六、
定轴轮系1-2：21
22112-=-==
z z
n n i 周转轮系2’-3-3‘-4-H:
9.032432
-=''-=--'z z z z n n n H H 2
2n n '=
（1） 8.31-=H i （2）16.263-=H n
与n 1反向
七、1. 其中m =1 ， z=1 2. F =F z /z=5000（N ） F 0=F ''+F =8000(N) σ＝69.18 Mpa < [σ]=120 Mpa 螺栓强度合格
八、
F a /F r =740/1810=0.4088 〉e ∴X=0.56, Y=1.81 ∴P1=F r =1810 N P2=XF r +YF a =2353N
L 10h =16146.8h
p p CF CF F fmz
f
'≥=。
