中国石油大学实验报告样板
流体静力学 中国石油大学(华东)流体力学实验报告DOC
实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：pz const γ+= （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同；0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H += 代入式（1-1-2）得油的相对密度o d1012o w h d h h γγ==+ （1-1-4） 根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

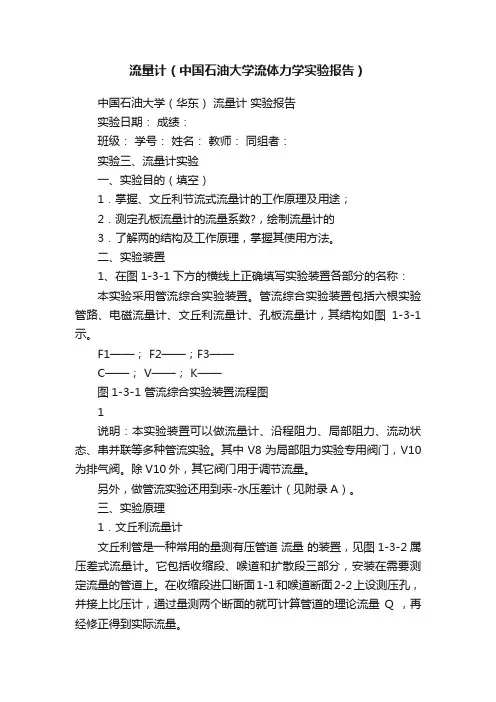

流量计（中国石油大学流体力学实验报告）
流量计（中国石油大学流体力学实验报告）中国石油大学（华东）流量计实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验三、流量计实验一、实验目的（填空）1．掌握、文丘利节流式流量计的工作原理及用途；2．测定孔板流量计的流量系数?，绘制流量计的3．了解两的结构及工作原理，掌握其使用方法。
二、实验装置1、在图1-3-1下方的横线上正确填写实验装置各部分的名称：本实验采用管流综合实验装置。
管流综合实验装置包括六根实验管路、电磁流量计、文丘利流量计、孔板流量计，其结构如图1-3-1示。
F1——； F2——；F3——C——； V——； K——图1-3-1 管流综合实验装置流程图1说明：本实验装置可以做流量计、沿程阻力、局部阻力、流动状态、串并联等多种管流实验。
其中V8为局部阻力实验专用阀门，V10为排气阀。
除V10外，其它阀门用于调节流量。
另外，做管流实验还用到汞-水压差计（见附录A）。
三、实验原理1．文丘利流量计文丘利管是一种常用的量测有压管道流量的装置，见图1-3-2属压差式流量计。
它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的管道上。
在收缩段进口断面1-1和喉道断面2-2上设测压孔，并接上比压计，通过量测两个断面的就可计算管道的理论流量Q ，再经修正得到实际流量。
2．孔板流量计如图1-3-3，在管道上设置孔板，在流动未经孔板收缩的上游断面1-1和经孔板收缩的下游断面2-2上设测压孔，并接上比压计，通过量测两个断面的测压管水头差，可计算管道的理论流量Q ，再经修正得到实际流量。
孔板流量计也属压差式流量计，其特点是结构简单。
图1-3-2 文丘利流量计示意图图1-3-3 孔板流量计示意图3．理论流量水流从1-1断面到达2-2断面，由于过水断面的收缩，流速增大，根据恒定总流能量方程，若不考虑水头损失，速度水头的增加等于测压管水头的减小（即比压计液面高差?h），因此，通过量测到的?h建立了两断面平均流速v1和v2之间的一个关系：h?h1?h2?(z1?p1)?(z2?p2)=2?2v22g??1v122g如果假设动能修正系数?1??2?1.0，则最终得到理论流量为：Q理2式中K?，A为孔板锐孔断面面积。

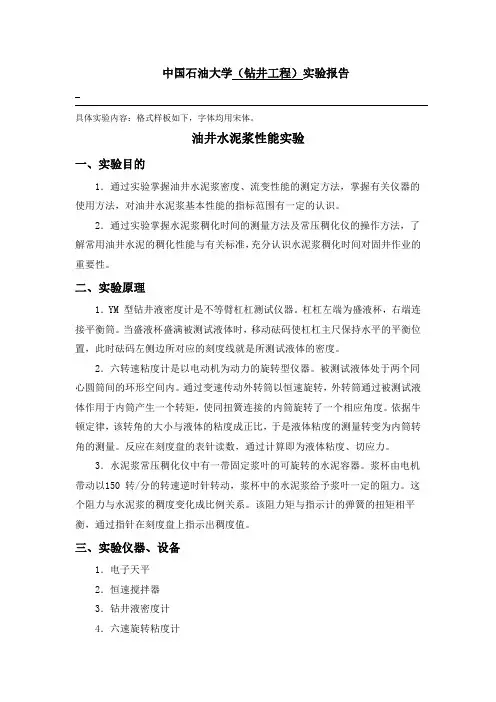

油井水泥浆性能实验--中国石油大学华东
中国石油大学（钻井工程）实验报告具体实验内容：格式样板如下，字体均用宋体。
油井水泥浆性能实验一、实验目的1．通过实验掌握油井水泥浆密度、流变性能的测定方法，掌握有关仪器的使用方法，对油井水泥浆基本性能的指标范围有一定的认识。
2．通过实验掌握水泥浆稠化时间的测量方法及常压稠化仪的操作方法，了解常用油井水泥的稠化性能与有关标准，充分认识水泥浆稠化时间对固井作业的重要性。
二、实验原理1．YM 型钻井液密度计是不等臂杠杠测试仪器。
杠杠左端为盛液杯，右端连接平衡筒。
当盛液杯盛满被测试液体时，移动砝码使杠杠主尺保持水平的平衡位置，此时砝码左侧边所对应的刻度线就是所测试液体的密度。
2．六转速粘度计是以电动机为动力的旋转型仪器。
被测试液体处于两个同心圆筒间的环形空间内。
通过变速传动外转筒以恒速旋转，外转筒通过被测试液体作用于内筒产生一个转矩，使同扭簧连接的内筒旋转了一个相应角度。
依据牛顿定律，该转角的大小与液体的粘度成正比，于是液体粘度的测量转变为内筒转角的测量。
反应在刻度盘的表针读数，通过计算即为液体粘度、切应力。
3．水泥浆常压稠化仪中有一带固定浆叶的可旋转的水泥容器。
浆杯由电机带动以150 转/分的转速逆时针转动，浆杯中的水泥浆给予浆叶一定的阻力。
这个阻力与水泥浆的稠度变化成比例关系。
该阻力矩与指示计的弹簧的扭矩相平衡，通过指针在刻度盘上指示出稠度值。
三、实验仪器、设备1．电子天平2．恒速搅拌器3．钻井液密度计4．六速旋转粘度计5．油井水泥常压稠化仪四、实验步骤1．标定常压稠化仪指示计实验前，应当在标定装置上对指示计进行标定，将铜套圈装在指示计上方；缺口对准指示计销轴，尼龙线一端系在指示的销轴上，另一端沿铜套圈沟槽绕一周，然后再沿滑轮的沟槽引下与吊钩连接。
标定时，在吊钩上装上砝码，读出指示计数值。
然后将吊钩、砝码用手托起，使指示计指针回到零。
接着松手让吊钩、砝码慢慢落下，读数。
如此反复几次，取平均值。
2．配制水泥浆配制水泥浆之前必须确定水灰比。

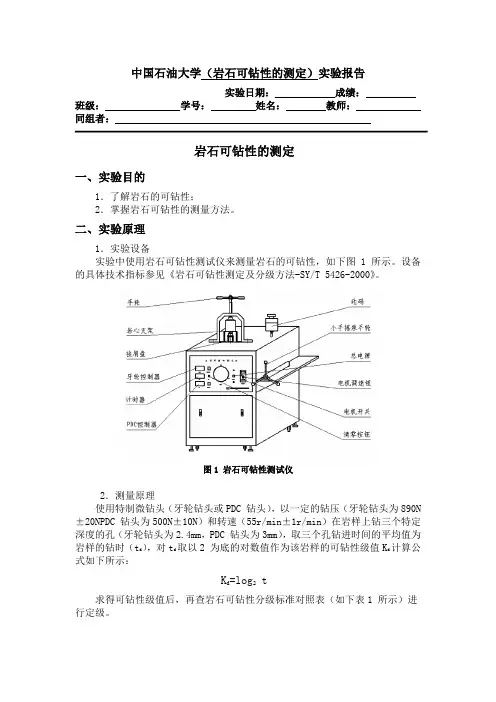

岩石可钻性的测定 中国石油大学(华东)
中国石油大学（岩石可钻性的测定）实验报告实验日期： 成绩：班级： 学号： 姓名： 教师： 同组者：岩石可钻性的测定一、实验目的1．了解岩石的可钻性；2．掌握岩石可钻性的测量方法。
二、实验原理1．实验设备实验中使用岩石可钻性测试仪来测量岩石的可钻性，如下图 1 所示。
设备的具体技术指标参见《岩石可钻性测定及分级方法-SY/T 5426-2000》。
图1 岩石可钻性测试仪2．测量原理使用特制微钻头（牙轮钻头或PDC 钻头），以一定的钻压（牙轮钻头为890N ±20NPDC 钻头为500N ±10N ）和转速（55r/min ±1r/min ）在岩样上钻三个特定深度的孔（牙轮钻头为2.4mm ，PDC 钻头为3mm ），取三个孔钻进时间的平均值为岩样的钻时（t d ），对t d 取以2 为底的对数值作为该岩样的可钻性级值K d 计算公式如下所示：K d =log 2 t求得可钻性级值后，再查岩石可钻性分级标准对照表（如下表1 所示）进行定级。
表1 岩石可钻性分级对照表三、实验步骤1. 试样用石油钻井所取井下岩心或地面采的岩石，岩样制备成圆柱体（直径40-100mm，高度30-80mm）或长方体（长宽各100mm，高度20-100mm），端面平行度公差值≤0.2mm，试验前将试样放在温度设定为105-110℃的干燥箱内烘烤24 小时；2. 将手轮上移至最上端，取下岩心支架、钻头和接屑盘并清扫干净；3. 装上接屑盘，将所选的微型钻头安装在花键轴上端（注意：钻头上键槽应对准花键轴上端的键！），安装好钻头后，将岩心支架回归原位；4. 关闭所有钻进模式（牙轮模式和PDC 模式），打开总电源，打开相应的钻进模式开关（牙轮模式或PDC 模式，开关如图2 所示），打开电机调速器上的电机开关，开动电机，调电机至规定转速55 转/分（注意：教师进行此项调速操作，学生请不要调电机转速，避免产生危险！），然后关闭电机开关；图2 钻进模式开关示意图5. 选择好相应的钻压砝码（牙轮钻头用两个砝码，PDC 钻头只用一个下部大砝码），放在砝码支架上；6. 将准备好的试样放在岩心支架上，手轮下移，稍用力夹紧岩样，如果钻头高出岩心支架，应在轻轻夹紧岩样的同时，逆时针转动小手摇泵手轮，卸掉液压系统压力（注意：要确保岩样的钻进面一定为平面！）。

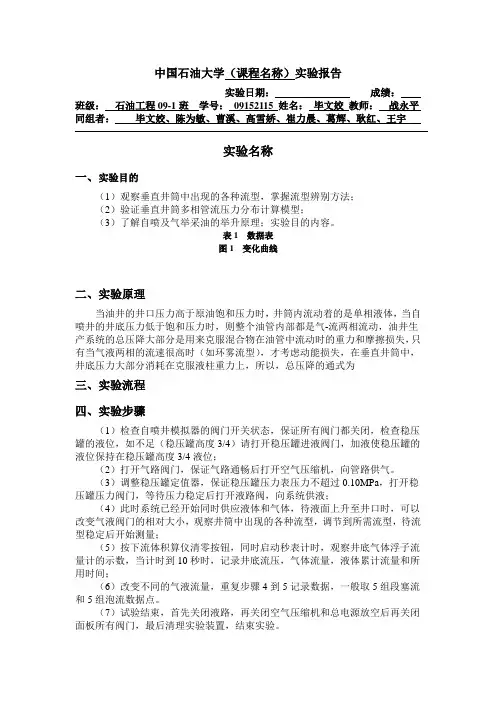

中国石油大学实验报告样板
中国石油大学（课程名称）实验报告实验日期：成绩：班级：石油工程09-1班学号：09152115 姓名：毕文姣教师：战永平同组者：毕文姣、陈为敏、曹溪、高雪娇、崔力晨、葛辉、耿红、王宇实验名称一、实验目的（1）观察垂直井筒中出现的各种流型，掌握流型辨别方法；（2）验证垂直井筒多相管流压力分布计算模型；（3）了解自喷及气举采油的举升原理；实验目的内容。
表1 数据表图1 变化曲线二、实验原理当油井的井口压力高于原油饱和压力时，井筒内流动着的是单相液体，当自喷井的井底压力低于饱和压力时，则整个油管内部都是气-流两相流动，油井生产系统的总压降大部分是用来克服混合物在油管中流动时的重力和摩擦损失，只有当气液两相的流速很高时（如环雾流型），才考虑动能损失，在垂直井筒中，井底压力大部分消耗在克服液柱重力上，所以，总压降的通式为三、实验流程四、实验步骤（1）检查自喷井模拟器的阀门开关状态，保证所有阀门都关闭，检查稳压罐的液位，如不足（稳压罐高度3/4）请打开稳压罐进液阀门，加液使稳压罐的液位保持在稳压罐高度3/4液位；（2）打开气路阀门，保证气路通畅后打开空气压缩机，向管路供气。
（3）调整稳压罐定值器，保证稳压罐压力表压力不超过0.10MPa，打开稳压罐压力阀门，等待压力稳定后打开液路阀，向系统供液；（4）此时系统已经开始同时供应液体和气体，待液面上升至井口时，可以改变气液阀门的相对大小，观察井筒中出现的各种流型，调节到所需流型，待流型稳定后开始测量；（5）按下流体积算仪清零按钮，同时启动秒表计时，观察井底气体浮子流量计的示数，当计时到10秒时，记录井底流压，气体流量，液体累计流量和所用时间；（6）改变不同的气液流量，重复步骤4到5记录数据，一般取5组段塞流和5组泡流数据点。
（7）试验结束，首先关闭液路，再关闭空气压缩机和总电源放空后再关闭面板所有阀门，最后清理实验装置，结束实验。
(2) 回答实验讲义提出的问题，1)简述实验原理以及自喷井和气举工作原理；2)简述各流型的特征；3) 对实验数据运用奥奇斯泽斯基理论进行计算，并给出计算过程，然后对比实验所观察的现象来验证该理论。

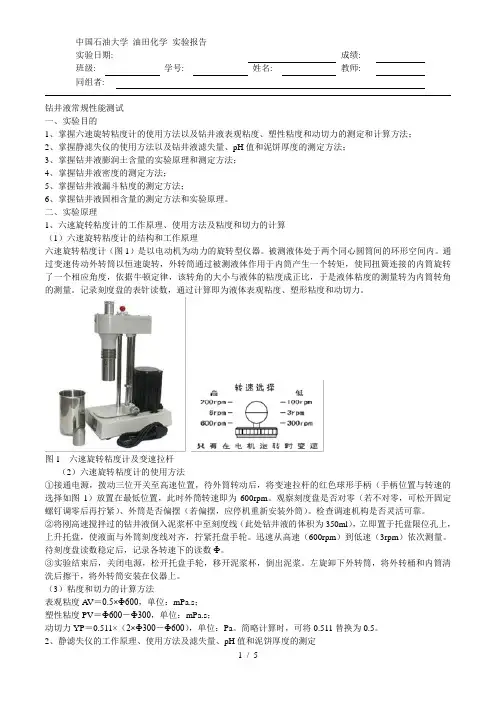

中国石油大学-钻井液常规性能测试
中国石油大学油田化学实验报告实验日期:成绩:班级:学号:姓名:教师:同组者:钻井液常规性能测试一、实验目的1、掌握六速旋转粘度计的使用方法以及钻井液表观粘度、塑性粘度和动切力的测定和计算方法；2、掌握静滤失仪的使用方法以及钻井液滤失量、pH值和泥饼厚度的测定方法；3、掌握钻井液膨润土含量的实验原理和测定方法；4、掌握钻井液密度的测定方法；5、掌握钻井液漏斗粘度的测定方法；6、掌握钻井液固相含量的测定方法和实验原理。
二、实验原理1、六速旋转粘度计的工作原理、使用方法及粘度和切力的计算（1）六速旋转粘度计的结构和工作原理六速旋转粘度计（图1）是以电动机为动力的旋转型仪器。
被测液体处于两个同心圆筒间的环形空间内。
通过变速传动外转筒以恒速旋转，外转筒通过被测液体作用于内筒产生一个转矩，使同扭簧连接的内筒旋转了一个相应角度，依据牛顿定律，该转角的大小与液体的粘度成正比，于是液体粘度的测量转为内筒转角的测量。
记录刻度盘的表针读数，通过计算即为液体表观粘度、塑形粘度和动切力。
图1 六速旋转粘度计及变速拉杆（2）六速旋转粘度计的使用方法①接通电源，拨动三位开关至高速位置，待外筒转动后，将变速拉杆的红色球形手柄（手柄位置与转速的选择如图1）放置在最低位置，此时外筒转速即为600rpm。
观察刻度盘是否对零（若不对零，可松开固定螺钉调零后再拧紧）、外筒是否偏摆（若偏摆，应停机重新安装外筒）。
检查调速机构是否灵活可靠。
②将刚高速搅拌过的钻井液倒入泥浆杯中至刻度线（此处钻井液的体积为350ml），立即置于托盘限位孔上，上升托盘，使液面与外筒刻度线对齐，拧紧托盘手轮。
迅速从高速（600rpm）到低速（3rpm）依次测量。
待刻度盘读数稳定后，记录各转速下的读数Ф。
③实验结束后，关闭电源，松开托盘手轮，移开泥浆杯，倒出泥浆。
左旋卸下外转筒，将外转桶和内筒清洗后擦干，将外转筒安装在仪器上。
（3）粘度和切力的计算方法表观粘度A V＝0.5×Ф600，单位：mPa.s；塑性粘度PV＝Ф600－Ф300，单位：mPa.s；动切力YP＝0.511×（2×Ф300－Ф600），单位：Pa。
中国石油大学《大学物理(一)》实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：大学物理(一)实验名称：速度、加速度的测定和牛顿运动定律的验证实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：网络秋机电一体化学习中心：石化学习中心提交时间：2021 年6月14 日一、实验目的1．了解气垫导轨的构造和性能，熟悉气垫导轨的调节和使用方法。
2．了解光电计时系统的基本工作原理，学会用光电计时系统测量短暂时间的方法。
3．掌握在气垫导轨上测定速度、加速度的原理和方法。
4．从实验上验证F=ma的关系式，加深对牛顿第二定律的理解。
5．掌握验证物理规律的基本实验方法。
二、实验原理1．速度的测量一个作直线运动的物体，如果在t~t+Δt时间内通过的位移为Δx（x~x+Δx），则该物体在Δt时间内的平均速度为，Δt越小，平均速度就越接近于t时刻的实际速度。
当Δt→0时，平均速度的极限值就是t时刻（或x位置）的瞬时速度（1）实际测量中，计时装置不可能记下Δt→0的时间来，因而直接用式（1）测量某点的速度就难以实现。
但在一定误差范围内，只要取很小的位移Δx，测量对应时间间隔Δt，就可以用平均速度近似代替t时刻到达x点的瞬时速度。
本实验中取Δx为定值（约10mm），用光电计时系统测出通过Δx所需的极短时间Δt，较好地解决了瞬时速度的测量问题。
2．加速度的测量在气垫导轨上相距一定距离S的两个位置处各放置一个光电门，分别测出滑块经过这两个位置时的速度v1和v2。
对于匀加速直线运动问题，通过加速度、速度、位移及运动时间之间的关系，就可以实现加速度a的测量。
（1）由测量加速度在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2，经过两个光电门之间的时间为t21，则加速度a为（2）根据式（2）即可计算出滑块的加速度。
（2）由测量加速度设v1和v2为滑块经过两个光电门的速度，S是两个光电门之间距离，则加速度a为（3）根据式（3）也可以计算出作匀加速直线运动滑块的加速度。
流动状态(中国石油大学流体力学实验报告)
中国石油大学（华东） 工程流体力学 实验报告实验日期： 成绩：班级： 学号： 姓名： 教师： 同组者：实验六、流动状态实验一、实验目的1．测定液体运动时的沿程水头损失（f h ）及断面的 平均流速（υ） ；2．绘制流态（f lg h —v lg ）曲线图，找出下临界点并计算 临界雷诺数（Re c ） 的值。
二、实验装置本室验的装置如图所示。
本实验所用的设备有流态实验装置、量筒、秒表、温度计及粘温表。
在图1-6-1横线上正确填写实验装置各部分的名称图1-6-1 流态实验装置1. 稳压水性 ；2. 进水管 ；3. 溢流管 ；4. 试验管路 ；5. 压差计 ；6. 流量调节阀 ；7. 回流管线 ；8. 试验台 ；9. 蓄水线 ； 10. 抽水泵 ；11. 出水管三、实验原理 填空1．液体在同一管道中流动，当 速度 不同时有层流、紊流两种流动状态。
层流 特点是质点互不掺混，成线状流动。
在 紊流 中流体的各质点相互掺混，有脉动现象。
不同的流态，其 沿程水头损失 与断面平均速度的关系也不相同。
层流的沿程水头损失与断面平均流速的 一次方 成正比；紊流的沿程水头损失与断面平均速度的m 次方成正比 (m= 1.75～2.0 ) 。
层流与紊流之间存在一个过渡区，它的沿程水头损失与断面平均流速关系与层流、紊流的不同。
2．当稳压水箱一直保持溢流时，实验管路水平放置且管径不变，流体在管内的流动为 稳定流 ，此种情况下v 1=v 2。
那么从A 点到B 点的沿程水头损失为h f ，可由能流量方程导出：221122f 12121212()()22()()p v p v h z z g gp pz z h h hγγγγ=++-++=+-+=-=∆h 1、h 2分别是A 点、B 点的测压管水头，由 压差计 中的两个测压管读出。
3．雷诺数（Reynolds Number ）判断流体流动状态。
雷诺数的计算公式为：Dv Re ν=D —圆管内径；v —断面平均速度；ν—运动粘度系数当c Re Re <（下临界雷诺数）为层流，c Re =2000~2320；当cRe Re '>（上临界雷诺数）为紊流，c Re '=4000~12000之间。
中国石油大学(华东)镜像反映实验 实验报告 完整版
中国石油大学 渗流力学 实验报告实验日期： 2013.5. 成绩：班级： 石工10-班 学号： 10021 姓名： 教师：同组者：镜像反映实验一、实验目的1、通过本实验加深对镜像反映原理的理解。
2、了解有限边界对油井产量的影响。
3、掌握测量等势线的一种方法。
二、实验原理直线供给边界附近一口井的产量计算公式为：22lnwKh PQ d r πμ∆=（4-1） 式中，d —油井到供给边界的距离。
电流与电压的关系式为：22ln m m wmh UI d r πρ∆=（4-2） 式（4-1）是在供给边界无限长的条件下推导出来的，而实际供给边界是有限长的。
绘制井至供给边界的距离与油井产量的关系曲线，并与理论计算结果进行对比，由此即可分析边界对油井常量的影响。
三、实验流程图4-1 镜像反映实验电路图 1-电解槽 2-铜丝（模拟井） 3-供给边界图4-2 电压法测定等压线实验电路图 1-电解槽 2-铜丝（模拟井） 3-供给边界四、实验操作步骤（1）首先确定模拟油藏的参数的大小：渗透率、供给半径、井半径、油层厚度、流体粘度、生产压差，计算油井产量；确定模拟系统的有关参数的大小：模拟油藏供给半径、最大电流、最大电压。
（2）计算相似系数：eL emr C r =，q I C Q =，p U C P ∆=∆， 计算/Cr Cp Cq =，)1r l C C C ρ=⋅。
（3）由C kρρμ=，计算4CuSO 溶液的电导率，溶液厚度m L h C h =，具体方10V5V探针生产井法见示例。
（4）根据电导率值，从4CuSO 溶液浓度与电导率关系曲线中查出4CuSO 与蒸馏水配制比例，然后进行配制。
（5）配制完毕，测定溶液实际电导率值，计算相似系数。
（6）将调压器旋钮旋至“0”位置，按图4-1所示连接好电路。
（7）打开电源，顺时针旋转变压器旋钮，将电源电压调到所需值（注意：不要高于36伏）。
（8）顺时针慢慢旋动调压器的旋钮，使电压值从低到高变化（最高测量电压<10伏），并测定各个电压值下生产井的电流值。
普通化学实验报告中石大
用玻璃棒蘸取mol·dm-3的NH4Ac溶液于精密pH试纸上，测其pH值约为6，说明NH4Ac是双水解。
(2)取少许Fe(NO3)3·9H2O于试管中，用蒸馏水溶解后观察溶液颜色，然后分成三份。第一份留作比较，第二份加几滴6mol·dm-3HNO3溶液，第三份用小火加热煮沸。
（2）自己设计一实验，验证同离子效应使HAc溶液中的H+浓度降低。
在小试管中用滴管加入1毫升摩尔/升醋酸水溶液和1滴甲基橙指示剂，因醋酸溶液呈酸性，使甲基橙溶液有无色变为红色。再用药匙向小试管中加入少许醋酸铵晶体，振荡使其溶解，因同离子效应，氢离子浓度降低，酸性降低，橙红色溶液颜色变为橙黄色或黄色。
四、沉淀的生成与溶解
（l）在点滴板的两个空穴中各加入1滴mol·dm-3AgNO3溶液，然后向其中一个滴加1滴mol·dm-3NaCl溶液，另一个滴加1滴mol·dm-3K2CrO4溶液，观察沉淀的生成和沉淀的颜色。
用滴管向滴板的两个空穴中各加入1滴mol·dm-3AgNO3溶液，然后用滴管向其中一个空穴滴加1滴mol·dm-3NaCl溶液，有白色沉淀氯化银生成；用滴管向另一个空穴滴加1滴mol·dm-3K2CrO4溶液，有砖红色沉淀生成。
1、实验仪器
电动离心机，点滴板，酒精灯，试管夹，烧杯（50cm3，100cm3），量筒（5cm3，10cm3，25cm3），试管（大、小各1组）。
2、实验药品
HAc（mol·dm-3），H2SO4（2mol·dm-3），HNO3（6mol·dm-3），HCl（mol·dm-3，2mol·dm-3），NH3水（mol·dm-3，2mol·dm-3，6mol·dm-3），NaOH（mol·dm-3，2mol·dm-3），NaAc（mol·dm-3），NaCl（mol·dm-3），K2CrO4（mol·dm-3），Fe2(SO4)3（mol·dm-3），SbCl3（mol·dm-3），CuSO4（mol·dm-3），Na2S（mol·dm-3），KI（mol·dm-3），AgNO3mol·dm-3)，Al2(SO4)3（mol·dm-3），Pb(NO3)2（mol·dm-3），Na2SO4（mol·dm-3），MgCl2（mol·dm-3），Na2CO3（mol·dm-3，饱和），PbI2（饱和），甲基橙（%），酚酞（%），NH4Ac（s），Fe(NO3)3·9H2O(s)。
中国石油大学(华东)油层物理实验报告 页岩膨胀实验
页岩膨胀实验一、实验目的1．了解高温高压泥页岩膨胀仪的结构、工作原理及使用方法； 2．掌握粘土矿物吸水膨胀的机理及膨胀率的计算方法。
二、实验原理粘土矿物在高温高压下与水接触开始膨胀，随着时间的增加，膨胀量增大。
不同时刻的膨胀量除以粘土样品的初始高度可得该岩样在不同时刻的膨胀率。
当膨胀量达到稳定时，可求最大膨胀率。
（1）膨胀率计算公式100%t h h E h -=⨯ 式中，E —膨胀率，%； mm ；0h —粘土样品的初始高度，mm ；t h —粘土样品在t 时刻的高度。
（2）防膨率计算公式%100)(21⨯-=E E B式中，B —防膨率，%；1E —未经处理过的粘土的最大膨胀率，%； 2E —处理过的粘土的最大膨胀率，%。
三、实验流程图1 高温高压泥页岩膨胀仪流程图1-压力表；2-放气手柄；3-销钉；4-放气螺钉；5-容栅传感器；6-连通阀杆；7-注液杯；8-注液阀；9-输入三通阀；10-导杆；11-温度传感器；12-主测杯；13-粘土样品；14-岩样模；15-加热套；16-温控仪四、实验操作步骤1、样品制备a)样品烘干将土样或泥页岩样粉（过100目筛）在105℃条件下烘干4小时以上，冷却至室温，放置于干燥器内备用。
b)样品压制○1将带孔托垫放入模内，上面放一张滤纸，用游标卡尺测量深度h1；○2用天平称取5～10g样品装入压模内，用手拍打压模，使其中样品端面平整，并在表面再放一张滤纸；○3将压棒置于模内，轻轻左右旋转下推，与样品接触；将组好的岩样模置于油压机平台上，加压至4MPa，5分钟后泄压；取出压棒，倒置压模，倒出岩样表层的土样，用游标卡尺测量深度h2，至此岩样制好，岩样长度h0=h1-h2。
2、膨胀率测试a)将制备好的粘土试样(同岩样模一起)从主测杯底部装入主测杯内，同时注意主测杯底部放置密封圈，紧固主测杯下6个固定螺钉。
b)在主测杯上部放一个密封圈，将带有测盘、测杆的平衡支架系统放入主测杯内，调整好位置，拧紧固定螺钉；将滑块往下推移，确保滑块接触到试样。
流体静力学实验报告(中国石油大学)
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管 ；2. 带标尺的测压管；3. 连通管 ；4. 通气阀 ；5. 加压打起球 ；6. 真空测压管 ；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ； 10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o d1o o 12wh d h h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学(华东)油田化学实验报告 实验七
实验七 堵水剂的制备与性质一、实验目的1. 学会几种堵水剂的制备方法。
2. 掌握几种堵水剂的形成机理及其使用性质。
二、实验原理堵水剂是指从油、水井注入地层，能减少地层产出水的物质。
从油井注入地层的堵水剂称油井堵水剂(或简称堵水剂)，从水井注入地层的堵水剂称为调剖剂。
常用的堵水剂有冻胶型堵水剂、凝胶型堵水剂、沉淀型堵水剂和分散体型堵水剂，这些堵水剂的形成机理和使用性质各不相同。
1. 冻胶型堵水剂冻胶(如锆冻胶)是由高分子(如HPAM)溶液转变而来，交联剂(如锆的多核羟桥络离子)可以使高分子间发生交联，形成网络结构，将液体(如水)包在其中，从而使高分子溶液失去流动性，即转变为冻胶。
锆冻胶是油田常用的冻胶型堵水剂。
锆冻胶是由锆的多核羟桥络离子与HPAM 中的羧基发生交联反应而形成的。
体系的pH 值可影响多核羟桥络离子的形成及HPAM 分子中羧基的量，因此，pH 值可影响锆冻胶的成冻时间和冻胶强度。
2. 凝胶型堵水剂凝胶是由溶胶转变而来。
当溶胶由于种种原因(如电解质加入引起溶胶粒子部分失去稳定性而产生有限度聚结)形成网络结构，将液体包在其中，从而使整个体系失去流动性时，即转变为凝胶。
油田堵水中常用的是硅酸凝胶。
硅酸凝胶由硅酸溶胶转化而来，硅酸溶胶由水玻璃(又名硅酸钠，分子式Na2O·mSO2)与活化剂反应生成。
活化剂是指可使水玻璃先变成溶胶而随后又变成凝胶的物质。
盐酸是常用的活化剂，它与水玻璃的反应如下:2222 2 2Na O mSiO HCl H O mSiO NaCl +→+由于制备方法不同，可得两种硅酸溶胶，即酸性硅酸溶胶和碱性硅酸溶胶。
这两种硅酸溶胶都可在一定的条件(如温度、pH 值和硅酸含量)下，在一定时间内胶凝。
评价硅酸凝胶堵水剂常用两个指标，即胶凝时间和凝胶强度。
胶凝时间是指硅酸体系自生成至失去流动性的时间。
凝胶强度是指凝胶单位表面积上所能承受的压力。
3. 沉淀型堵水剂沉淀型堵水剂由两种可反应产生沉淀的物质组成。
流体静力学中国石油大学流体力学实验报告
流体静力学中国石油大学流体力学实验报告篇一：流体静力学中国石油大学(华东)流体力学实验报告实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3.观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
测压管；2.带标尺的测压管；4.7.连通管；通气阀；5.加压打气球；6.真空测压管；截止阀；8.u型测压管；9.油柱；减压放水阀水柱11.图1-1-1流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注?b、?c、?D系测点b、c、D标高；若同时取标尺零点作为静力学基本方程的基准，则?b、?c、?D亦为zb、zc、zD；3．本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程形式之一：z?形式之二：p??const（1-1-1a）p?p0??h（1-1b）式中z——被测点在基准面以上的位置高度；p——被测点的静水压强，用相对压强表示，以下同；p0——水箱中液面的表面压强；?——液体重度；h——被测点的液体深度。
2.油密度测量原理当u型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有p01??wh1??oh（1-1-2）另当u型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有p02??wh??oh即p02???wh2??oh??wh（1-1-3）h1h2w图1-1-2图1-1-3由（1-1-2）、（1-1-3）两式联解可得：代入式（1-1-2）得油的相对密度doh?h1?h2d0??oh1（1-1-4）??wh1?h2根据式（1-1-4），可以用仪器（不用额外尺子）直接测得do。
流体静力学实验分析报告(中国石油大学)
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打起球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h Hγγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有即02w 2o w p h H H γγγ=-=- （1-1-3）图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 代入式（1-1-2）得油的相对密度o d1o o12wh dh h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
流体静力学实验报告(中国石油大学)
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管 ；2. 带标尺的测压管；3. 连通管 ；4. 通气阀 ；5. 加压打起球 ；6. 真空测压管 ；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ； 10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o do o 12wd h h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
工程材料实验报告(中国石油大学)
工程材料实验报告(中国石油大学)工程材料综合实验报告班级：装控班小组成员学号实验日期：工程材料综合实验----碳钢成分-组织-性能实验●金相显微镜的构造及使用●金相显微试样的制备●铁碳合金平衡组织观察●碳钢的热处理操作、组织观察及硬度测定一、实验目的1、别和研究铁碳合金在平衡状态下的显微组织；2、分析含碳量对铁碳合金显微组织的影响，加深理解成分、组织与性能之间的相互关系；3、了解碳钢的热处理操作；4、研究加热温度、冷却速度、回火温度对碳钢性能的影响；5、观察热处理后钢的组织及其变化；6、了解常用硬度计的原理，初步掌握硬度计的使用。
二、实验设备及材料1、显微镜、预磨机、抛光机、热处理炉、硬度计、砂轮机等；2、金相砂纸、水砂纸、抛光布、研磨膏等；3、三个形状尺寸基本相同的碳钢试样（低碳钢20＃、中碳钢45＃、高碳钢T10）。
三、实验内容概述1．钢的热处理热处理是将钢加热到一定温度，经过一定时间的保温，然后以一定速度冷却下来的操作，通过这样的工艺过程钢的组织和性能将发生改变。
通常加热、保温的目的是为了得到成分均匀的细小的奥氏体晶粒，亚共析碳钢的完全退火、正火、淬火的加热温度范围是AC3+30~50℃，过共析钢的球化退火及淬火加热温度是AC1+30~50℃，过共析钢的正火温度是ACcm+30~50℃，保温时间根据钢种，工件尺寸大小，炉子加热类型等由经验公式决定。
碳钢的过冷奥氏体在Ac1~550℃范围内发生珠光体转变，形成片状铁素体和渗碳体的机械混合物。
依据片层厚薄的不同有粗片状珠光体（P），细片状珠光体——索氏体（S）和极细片状珠光体——屈氏体（T）之分。
硬度随片距的减小（转变温度的降低）而升高。
碳钢的过冷奥氏体在550~350℃之间发生贝氏体转变，生成由平行铁素体条和条间短杆状渗碳体构成的上贝氏体（B上）。
在光学显微镜下呈黑色羽毛状特征。
过冷奥氏体在350℃~Ms之间等温得到黑色针状的下贝氏体（B下），它是由针状铁素体和其上规则分布的细小片状碳化物组成。
海洋平台实验-中国石油大学
海洋平台实验-中国石油大学中国石油大学海洋平台实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：具体实验内容：格式样板如下，字体均用宋体。
（填空，每空1分，共20分）海洋结构物模型自振频率测试实验波流荷载作用下海洋结构物模型动力响应实验一、实验目的和要求（1）熟悉海洋输油立管的特点及工作环境；（2）熟悉相似理论，并根据相似理论将实际工程中的立管模型转化为实验模型；（3）熟悉自由振动的特点；（4）熟悉时域信号向频域信号转化的原理；（5）掌握主要测试仪器的使用（动态电阻应变仪、采集系统及信号处理系统）；（6）对实验结果进行分析，提交分析报告。
二、测试仪器和加载设备动态电阻应变仪一台、采集仪一台、信号处理系统一套、电阻应变片若干、立管有机玻璃管实验模型一根、固定装置一套。
三、实验原理1、自振1）电测法电测法以电阻应变仪量测为主。
基本原理是：以电阻应变片作为传感元件，将构件的应变转换为电阻变化，通过电阻应变仪测量得到电压变化。
2）电阻应变片的工作原理电阻应变片由敏感栅，上线，粘合剂，盖层和基底构成。
电阻应变片工作时，由于金属丝受到轴向的拉力而被拉伸或压缩产生变形，其电阻值随之变化。
3）应变片的粘贴技术试件的应变通过粘结剂将应变传递给电阻应变片丝栅，应变片的粘贴质量将直接影响应变的测量结果。
应变片的粘贴技术包括选片、选粘结剂、粘贴和防水防潮处理等。
4）电阻应变仪的测量电路当电桥的四个桥臂都由 应变片 组成的测量电路称为全桥电路，工作时各桥臂电阻状态都将变化（电阻拉伸，阻值增加，电阻压缩，阻值减小），电桥也将有电压输出。
2、动力响应1）相似原理流体力学中的相似理论是指导模型试验研究以及预报实体水动力性能的基本理论。
模型和实体的两个系统应满足以下三个相似条件。
（1）几何相似：模型和实体虽然大小不同但其 形状 完全相似。
（2）运动相似：模型和实体在流体中运动时，其对应点处在任意瞬间的同类物理量如流体的速度、加速度等都有相同的 比例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油大学渗流物理实验报告
实验日期: 成绩:
班级: 学号: 姓名: 教师:
同组者:
实验名称
一、实验目的
内容
二、实验原理【不能过于简单，需公式（公式内符号要标准）并且理解清楚，】
三、实验流程【需按实际操作仪器来绘制（只需流程图），不能使用照片】
四、实验步骤【需按实际操作用自己的话来写】
五、数据处理【要求完整准确，必需带公式（公式内符号要标准）、计算过程、单位】【绘图需用正规的绘图纸绘制（必需手绘）和原始记录纸一同上交，报告中需按要求作图】【原始记录纸全部内容重新录入绘制到报告中】【图、表示例如下所示】
表1 ××××××××
图1 ××××××××图
曲线分析【：正确分析曲线和结果】
六、实验总结或思考题【总结实验结论，与所学课程结合起来进行阐述】附图：处理后的原始数据记录表照片
※提交报告时，文件名必须统一格式：序号+姓名+（学号）+实验简称。
如：01张××(08021101)孔隙度（实验简称包括：孔隙度、饱和度、渗透率、比面、碳酸盐、润湿性、高压物性、压汞、页岩膨胀、流变性、单向流、径向流、水电模拟、镜像反映）※提交实验报告时，必须上转word2003文档。
(雷同按0分处理)
※每个实验必须分开提交。
※每个实验做完后，必须在7天内提交作业，否则视为未交，不给予分数。
