焊缝超声波检测回波信号分析
超声波检测焊缝的几种常用方法
超声波检测焊缝的几种常用方法
超声波检测焊缝的几种常用方法有：
1. 传统超声波检测方法：使用单个超声波传感器沿着焊缝进行扫描。
根据超声波的传播和反射情况来判断焊缝的质量。
2. 相控阵超声波检测方法：通过一组多个超声波传感器，可以同时发送多个超声波束进行扫描。
利用相控阵扫描技术，可以实现对焊缝的全方位检测和成像。
3. 接触式超声波检测方法：将超声波传感器直接接触到焊缝表面，通过传输超声波进行检测。
这种方法通常用于对焊缝的表面缺陷进行检测。
4. 无损检测方法：利用超声波对焊缝进行无损检测。
通过测量超声波在焊缝中的传播速度、衰减和反射等特性来判断焊缝的质量。
5. 脉冲回波超声波检测方法：通过发送短脉冲超声波信号，测量回波信号的时间和幅值来判断焊缝的缺陷和界面情况。
这种方法适用于焊缝的测厚和界面检测。
超声波检测焊缝的原理
超声波检测焊缝的原理基于超声波在介质中传播时遇到不同介质界面会发生反射、折射等物理现象，通过分析回波信号来判断材料内部的缺陷和结构完整性。
具体来说，超声波检测技术主要包括以下几个步骤：
1. 发射超声波：使用一个叫做探头的设备向被检测的焊缝发射高频超声波。
2. 接收反射波：当超声波在材料内部遇到缺陷或者界面时，会产生反射波。
探头同时作为接收器，接收这些反射回来的超声波。
3. 分析信号：根据反射波的时间和强度，可以判断出缺陷的位置、大小以及性质。
如果焊缝中无缺陷，超声波将直接穿透材料，反射波较弱；若存在缺陷，如裂纹或夹杂等，超声波会在缺陷处产生较强的反射波。
4. 显示结果：现代超声波探伤设备通常配备有显示屏，能够实时显示出超声波的传播路径、反射情况以及可能存在的缺陷位置等信息。
5. 评估质量：根据探测到的缺陷信息，评估焊缝的质量是否符合标准要求。
焊缝超声波探伤原理
焊缝超声波探伤原理
焊缝超声波探伤是利用超声波的传播和相互作用原理来检测和评估焊缝中的缺陷和杂质。
超声波是一种高频机械波，具有传播距离远、穿透性好和对被测材料无损伤的特点。
在焊缝超声波探伤过程中，超声波传播到焊缝区域时，其中的能量会发生转换，一部分能量被反射回传感器，另一部分能量经过焊缝进入焊接材料内部继续传播。
当超声波遇到焊缝中的缺陷或垂直于超声波传播方向的杂质时，会发生反射或散射，这些反射或散射波会被传感器接收并转换成电信号。
根据接收到的电信号，可以分析焊缝中的缺陷类型、大小和位置，以及评估焊缝的质量和可靠性。
常用的超声波探伤方法有脉冲回波法和全景扫查法。
在脉冲回波法中，通过发射短脉冲超声波来激励焊缝区域，接收并记录回波信号。
根据回波信号的时间延迟和振幅变化，可以确定焊缝中的缺陷位置和大小。
全景扫查法是一种全面检测焊缝的方法，可以将焊缝区域划分为多个小区域，逐个扫描并记录每个小区域中的回波信号。
通过综合分析所有小区域的回波信号，可以获得焊缝的完整图像，并对缺陷进行全面评估。
总的来说，焊缝超声波探伤利用超声波在焊缝中传播、反射和散射的特性，通过接收和分析回波信号来检测和评估焊缝的质
量。
这种方法是一种无损检测技术，可以提高焊接质量并确保焊缝的可靠性。
电站管道焊缝根部回波信号分析
１ １ 管道 的焊缝 结构 形式 ．
电 站 汽 水 管 道 采 用 正 确 对 口方 法 的常 见 的 正 常 焊 缝 结 构 形 式 见 图 １ 。
１ ３ 根 部 未 焊 透 的 回 波 ．
根 部 未 焊 透 位 于 焊 缝 中 心 附 近 ， 头 横 向 移 动 探
较平 稳 ， 反射 回波深度 小 于或接 近母材 厚度 ， 焊缝 两 侧 均能检测 到， 水平定 位不重合 ， 有 间隙 （ 且 略 见
Ｖｏ１ ３９ Ｎｏ ． ．２ （ ｔ Ｎｏ １ Ｓｅ ． ．２ ３）
坡 口结 构 ， 不能正 确分 析焊缝 根部结 构形 式 ， 容 若 很
易 造成误 判 。
３ ３ 裂 纹 检 测 ．
透。 这种 焊缝 的 回波特点 ： 探头 在位 置 Ｉ ２ ３ ４的 回 、、 、
波 共 同 特 点 是 回 波 深 度 小 于 母 材 厚 度 ， 水 平 定 位 但 时 ， 与 Ｌ 均过 焊缝 中心并 有 重合 ， 与 Ｌ （ Ｌ 或
际 厚 度 ， 与 斜 探 头 测 得 的 回波 深 度 相 比较 辅 助 再
判别 。
动性 ， 回波深 度 、 平定位 及 回波游 动性等 几方 面 经 水 综合 分析后 ， 判定 为 焊缝根部 有裂 纹性 缺陷 。 用端 采 点 峰 值法 测 定 缺 陷指 示 长 度 ， ９号 焊 口缺 陷 指示 长
为探 头前 端 至反 射 部位 的水平 距 离 ； ’ ７ 为反 射部 位 的垂 直深度 ， 于壁厚 时在示 波屏显 示 的位置 。 等 由图 ２可 以看 出 ， 焊缝 反射 回波 是正 常 的焊缝 结 构 回波 ，
探 头 横 向移动 波 型较 平稳 ， 回波 深 度 略 大 于 母 材 厚
焊缝超声波检测技术总结知识讲解
一、超声波探伤常见缺陷回波类型显示1、气孔：单个气孔回波高度低，波形稳定，从各个方向探测，反射波大致相同，稍一移动探头就消失。
密集气孔为一族反射波，其波高随气孔的大小而不同，当探头作定点转动时，会出现此起彼落的现象。
2、夹渣：点状夹渣的回波信号与点状气孔相似。
条状夹渣回波信号多呈锯齿状，反射率低，一般波幅不高，波形常呈树枝状，主峰边上有小峰，探头平移时波幅有变动，从各个方向探测，反射波幅高度不相同。
3、未焊透：在板厚双面焊缝中，未焊透位于焊缝中部，声波在未焊透缺陷表面上类似镜面反射，用单斜探头探测时有漏检的危险。
对于单面探测根部未焊头，类似端角反射。
探头平移时，未焊透波形稳定。
焊缝两侧探伤时，均能得到人致相同的反射波幅。
4、未熔合：当超声波垂直入射到其表面时，回波高度大，当探头平移时，波形较稳定，两侧探测时，反射波幅不同，有时只能从一面探测。
5、裂纹：一般来说，裂纹回波较大，波幅宽，会出现多峰。
探头平移时，反射波连续出现，波幅有变化，探头转动时，波峰有上下错位的现象。
常见的缺陷回波图片常见的缺陷类型图片未熔合、未焊透裂纹气孔二、焊缝探伤中常见的伪缺陷回波6、仪器杂波：在不接探头的情况下，由于仪器性能不良，灵敏度调节过高，荧光屏上出现单峰或者多峰波形，接上探头工作时，此波仔荧光屏上的位置固定不变。
一般情况下，降低灵敏度后，此波即消失。
7、探头杂波：仪器接上探头后，在荧光屏上显示山脉冲波幅很高、很宽的信号，无论探头是否接触好，它都存在且位置不随探头移动而移动，即固定不变。
8、耦合剂反射回波：如果探头的折射角度大，而探伤灵敏度有调得较高，则有一部分能量转换成表面波，这种表面波传播到探头前沿耦合剂堆积处，造成反射信号。
只要探头固定不动，随着耦合剂的流大、波幅慢慢降低，很不稳定，用手擦掉探头前面的耦合剂时，信号就会消失。
9、焊缝表面和沟槽反射波：在多到焊缝表面形成一道道沟槽。
当超声波扫查到沟槽时，会引起沟槽反射。

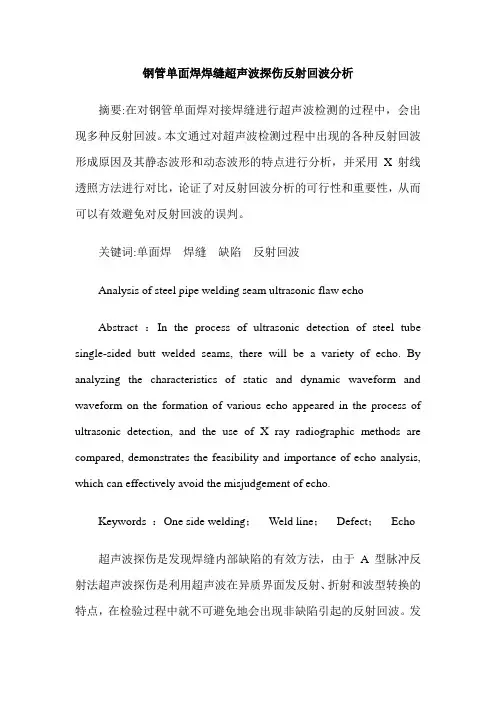

钢管单面焊焊缝超声波探伤反射回波分析
钢管单面焊焊缝超声波探伤反射回波分析摘要:在对钢管单面焊对接焊缝进行超声波检测的过程中，会出现多种反射回波。
本文通过对超声波检测过程中出现的各种反射回波形成原因及其静态波形和动态波形的特点进行分析，并采用X射线透照方法进行对比，论证了对反射回波分析的可行性和重要性，从而可以有效避免对反射回波的误判。
关键词:单面焊焊缝缺陷反射回波Analysis of steel pipe welding seam ultrasonic flaw echoAbstract ：In the process of ultrasonic detection of steel tube single-sided butt welded seams, there will be a variety of echo. By analyzing the characteristics of static and dynamic waveform and waveform on the formation of various echo appeared in the process of ultrasonic detection, and the use of X ray radiographic methods are compared, demonstrates the feasibility and importance of echo analysis, which can effectively avoid the misjudgement of echo.Keywords ：One side welding；Weld line；Defect；Echo 超声波探伤是发现焊缝内部缺陷的有效方法，由于A型脉冲反射法超声波探伤是利用超声波在异质界面发反射、折射和波型转换的特点，在检验过程中就不可避免地会出现非缺陷引起的反射回波。
钢结构部分焊透T型焊缝的超声波检测分析
钢结构部分焊透T型焊缝的超声波检测分析摘要：随着我国技术的不断发展，无损检测技术广泛地应用在我国的钢结构焊缝检测中。
尤其是超声波检测技术的出现和应用，使得焊缝全面检测成为了可能。
从整体上来说，钢结构焊缝超声波检测技术本身具有检测周期短，检测设备简便，检测方便的特点。
但是到目前为止我国的钢结构焊缝检测技术中还存在一些相应的问题，这些问题对于焊缝的缺陷定性还有一些影响。
通过对部分焊透T型焊缝内部质量的超声波检测分析得知，部分焊透T型焊缝的超声波检测并非不可行，只是在现行的标准和方法下进行检测比较复杂，并且存在漏检的风险。
为此，不能仅仅通过超声波检测来控制焊缝的质量，同时也需要完善焊接工艺和加强焊接过程监管，才能保证工程的质量。
关键词：钢结构；部分焊透；T型焊缝；超声波检测引言钢结构工程中一些设计单位把部分焊透焊缝设计为二级焊缝，要求对其内部质量进行超声波检测，本文通过对现行标准下的部分焊透T型焊缝的超声波检测进行分析，以供同类工程参考。
1钢结构焊缝的主要分类通过对钢结构焊缝的接头形式进行分析发现，主要的焊缝分为对接头式、角接头式、搭接头式以及T型接头式。
另外根据不同的焊缝形式，还可以分为对接焊缝、角焊缝以及组合焊缝。
绝大多数的钢结构焊缝，都可以采用超声波检测技术对其进行全面的检测，实现对焊缝内部结构以及缺陷的全面检测，得出相应的缺陷定性，为钢结构之间接缝的稳定性做出定论。
2部分焊透焊缝的特征部分焊透，指焊接时坡口钝边处未完全熔合到一起（两块母材金属未熔合到一起）而形成焊缝方向的长条形空隙的焊缝。
在未焊透处的缺口和端部会形成应力集中点，而且减少了焊缝截面，降低了焊接接头的机械强度。
对于要求全焊透的焊缝来说，未焊透被视为危险性缺陷。
部分焊透焊缝因其自身缺点，一般不用于受动载或要求疲劳验算的结构及牛腿等重要节点。
3现行标准对部分焊透焊缝的要求《钢结构工程施工质量验收规范》GB50205-2001中仅要求设计全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，对于部分焊透焊缝的内部质量检验未做要求。
钢结构焊缝超声波检测中对缺陷的定性分析
钢结构焊缝超声波检测中对缺陷的定性分析摘要：在介绍钢结构焊缝的主要分类的基础上，探讨了钢结构焊缝超声波检测的基本原理，并结合自身开展钢结构焊缝超声波检测的工作实践，论述了超声波检测对焊缝缺陷的具体定性情况，并全面分析了超声波检测对缺陷定性中存在的问题，希望对于全面提升钢结构焊缝超声波检测应用水平有所帮助。
关键词：钢结构焊缝，超声波检测，缺陷检测，定性分析1 钢结构焊缝的主要分类结合当前的钢结构焊缝的接头情况来看，在具体的分析过程中，从焊缝类型角度出发，主要涉及到搭接头式、角接头式、接头式还有T型接头式等。
结合不同的实际应用情况俩看，具体的焊缝形式中，还存在着角焊缝、对接焊缝，还有相应的组合焊缝等情况。
大部分的钢结构焊缝来看，则都是通过超声波检测技术的优势来满足全面检测的要求，这样就能有效全面检测相应的焊缝内部结构以及缺陷的情况，从而能有效分析相应的缺陷情况，有助于更好地判断钢结构间接缝的稳定实际情况。
2 钢结构焊缝超声波检测的基本原理借助于超声波技术来进行焊缝检测的过程中，则是利用超声波的特点，以及在通过特定材料后造成存在能量损失问题的基础上，针对不同物体则会造成存在着不同形式的反射、折射以及波形转换的情况。
在具体的超声波检测环节，在相应超声波进入焊缝的情况下，当有缺陷则会造成反射更加明显，这样就可以通过示波仪来进行较为准确的判断。
这样借助于不同的超声波反射来进行探讨，则就能明确相应的焊缝缺陷情况，并能提出有效的定性化分析结果。
3 超声波检测对焊缝缺陷的具体定性3.1夹渣在进行焊接的过程中，还会存在着夹渣的情况。
相应的焊接金属中如果有杂质、熔渣等情况，这样都会造成焊接后内部存在着杂质问题。
结合不同的杂质具体情况，借助于超声波检测中的反射情况来看，则会造成存在着回波信号的情况，这样就可以通过信号及形式来判定相应的气孔方式。
如，对条状杂质进行分析，主要表现在主峰边存在着小峰的情况，进而利用相应的平移探头的情况，这能满足波峰高度的变化情况。
焊缝的超声波探伤及缺陷评定
焊缝的超声波探伤及缺陷评定超声波探伤作为无损检测一种方法，因其探伤效率高、成本低、穿透能力强，而被广泛应用。
它是利用频率超过20KHz的高频声束在试件中与试件内部缺陷（如裂缝、气孔、夹渣等）中传播的特性，来判定是否存在缺陷及其尺度的一种无损检测技术。
超声检测因其固有特点，它比较适合于检测焊缝中的平面型缺陷，如裂纹、未焊透、未熔合等。
焊缝厚度较大时，其优点愈明显。
4.1 焊缝超声波探伤焊缝探伤主要采用斜探头横波探伤，斜探头使声束斜向入射，斜探头的倾斜角有多种，使用斜探头发现焊缝中的缺陷与用直探头探伤一样，都是根据在始脉冲与底脉冲之间是否存在伤脉冲来判断。
当发现焊缝中存在缺陷之后，根据探头在试件上的位置以及缺陷回波在显示屏上的高度，就可确定出焊缝的缺陷位置和大小。
这是因为在探伤前按一定的比例在超声仪荧光屏上作有距离—波幅曲线。
下面详细介绍。
(1)检测条件的选择由于焊缝中的危险缺陷常与入射声束轴线呈一定夹角，基于缺陷反射波指向性的考虑，频率不宜过高，一般工作频率采用2.0-5.0MHz：板厚较大，衰减明显的焊缝，应选用更低一些的频率。
探头折射角的选择应使声束能扫查到焊缝的整个截面，能使声束中心线尽可能与主要危险性缺陷面垂直。
常用的探头斜率为K1.5~K2.5。
常用耦合剂有机油、甘油、浆糊、润滑脂和水等，从耦合剂效果看，浆糊与机油差别不大，但浆糊粘度大，并具有较好的水洗性，所以，常用于倾斜面或直立面的检测。
(2) 检测前的准备(3)探测面的修整探测面上的焊接飞溅、氧化皮、锈蚀和油垢等应清除掉，探头移动区的深坑应补焊后用砂轮打磨。
探测面的修整宽度B应根据板厚t和探头的斜率K计算确定，一般不应小于2.5Kt。
(4)斜探头入射点和斜率的测定1) 斜探头的入射点测定。
斜探头声束轴线与探头楔块底面的交点称为斜探头的入射点，商品斜探头都在外壳侧面标志入射点，由于制造偏差和磨损等原因，实际入射点往往与标志位置存在偏差，因此需经常测定。
对接焊缝超声波探伤中的伪缺陷回波分析
对接焊缝超声波探伤中的伪缺陷回波分析摘要：在对接焊缝超声波检测时，由于焊缝结构的影响，导致仪器会检测到干扰回拨，干扰回拨就是一种伪缺陷波，伪缺陷波会对超声检测的缺陷识别造成误导，从而影响超声检测的准确性。
本文通过分析由焊缝结构引起的伪缺陷回波的成因及识别方法，以便在超声波探伤时对回波有更准确的评判。
关键词：无损检测；超声波探伤；干扰回拨；伪缺陷回波1.引言超声波探伤的目的是检测焊缝缺陷，并对焊缝缺陷进行准确的定位、定性及定量。
在对接焊缝超声波探伤过程中，当有缺陷存在时，超声波探伤仪观察区域会出现缺陷回波，但是在检测过程中没有缺陷时，也能观察到回波，这就是由焊缝结构等原因导致的伪缺陷波，通过分析回波的产生位置和特征，对回波进行识别和区分，确定哪些是真正的缺陷波，哪些是伪缺陷波，以提高超声检测的缺陷检出率和缺陷评价准确性。
2．伪缺陷回波的成因在对接焊缝超声波检测过程中，经常会遇到由焊缝结构、仪器、探头以及耦合不良等因素引起的反射回波，这些观察到的反射回波不是焊缝内部缺陷引起的真实缺陷反射波。
这种波形称为干扰回波或者伪缺陷波。
在诸多伪缺陷波中，由焊缝结构所引起的伪缺陷波是超声波探伤中最常见的。
本文总结了对接焊缝超声波探伤过程中常见的几种由焊缝结构引起的伪缺陷波的分析与判断方法，力图通过对这几种常见的伪缺陷波产生原因及波型特征的分析，加深操作者对其特征的认识与掌握，以便简捷地排除其干扰，准确地判定缺陷，并能对其它类型的干扰回波做出正确的分析与判断。
3.伪缺陷回波的种类3.1焊缝表面沟槽反射波：在厚壁管多道焊的焊缝表面会形成一道道沟槽。
当超声波检测扫查到沟槽时，会引起沟槽反射。
沟槽反射的特点是，在沟槽的一侧检测时，回波稍高，另一侧回波低，或者没有回波，见图1。
如果用蘸有油的手指在沟槽处轻拍，回波会上下跳动。
根据回波信号显示的深度和水平位置，可以判断该回波信号的位置与沟槽实际位置相符，所以此回波信号是焊道之间的沟槽所引起的伪缺陷回波。
一种未焊透焊缝的超声波检测方法与流程
一种未焊透焊缝的超声波检测方法与流程以一种未焊透焊缝的超声波检测方法与流程为标题，写一篇文章。
超声波检测是一种常用的无损检测方法，广泛应用于焊接工艺中。
在焊接过程中，焊缝的质量是一个关键因素，而焊缝的完整性又与焊接工艺参数有关。
本文将介绍一种基于超声波检测的方法，用于检测焊缝的未焊透情况。
一、超声波检测原理超声波检测是利用超声波在材料中传播的特性来检测材料的内部缺陷或结构变化。
在焊接过程中，焊缝的未焊透通常指焊缝内部存在空洞或者未完全熔化的情况。
超声波在材料中传播时，遇到不同密度或声阻抗的界面会发生反射或折射，从而形成回波信号。
通过分析回波信号的特征，可以判断焊缝内部是否存在未焊透情况。
二、超声波检测流程1. 样品准备：选择代表性的焊接试件，确保试件的焊缝质量符合要求。
根据焊接工艺参数，确定焊缝的尺寸和位置。
2. 仪器调试：将超声波检测仪器接入样品，调整超声波探头的位置和角度，使其与焊缝垂直或接近垂直。
3. 超声波检测：开始进行超声波检测，将超声波探头放置在焊缝上方，通过仪器发送超声波信号。
超声波信号在焊缝内部传播，遇到未焊透的部分会发生反射或折射，形成回波信号。
4. 数据分析：将回波信号传输到计算机或仪器上，进行数据分析。
可以通过分析回波信号的振幅、时间和频率等参数，判断焊缝的完整性。
未焊透部分通常会表现为强回波信号或异常的回波信号。
5. 结果判定：根据数据分析的结果，判断焊缝的未焊透情况。
如果回波信号表明焊缝存在未焊透的情况，需要进行进一步的修复或改进焊接工艺参数。
三、未焊透焊缝超声波检测的优势1. 高精度：超声波检测具有高灵敏度和高分辨率的特点，可以准确地检测到未焊透的焊缝，并定位缺陷的位置。
2. 高效性：超声波检测可以实时进行，无需对样品进行破坏性检测，无需等待样品冷却。
因此，可以在焊接过程中进行检测，提高检测效率。
3. 无损检测：超声波检测是一种无损检测方法，不会对样品造成损伤，可以重复使用，降低了成本。
焊缝超声波探伤缺陷分析
焊缝超声波探伤缺陷分析发布时间：2021-10-29T05:56:07.827Z 来源：《城镇建设》2021年第16期（上）作者：敖特根白音[导读]敖特根白音集通铁路（集团）有限责任公司大板综合维修段大板综合维修段内蒙古赤峰市 025150摘要：在钢轨养护以及检查的过程中，针对钢轨所出现的伤损情况进行探伤是铁路维修与保养工作中的重要内容。
在列车运行过程中，铁路钢轨需要承受来自于列车车轮的荷载，起到使铁路列车在运行过程中按照指定方向前进的作用，因此，若钢轨出现了任何安全问题，对列车运行的安全性和平稳性都会造成极大程度的影响。
钢轨铝热焊焊缝超声探伤利用超声波原理，探头向钢轨内部发射声波，接收声波遇到钢轨内部组织或缺陷反射回波，通过分析回波，得出被检测钢轨焊缝损伤情况。
关键词：钢轨焊缝；超声波探伤一、钢轨焊接的分类及工作原理在许多国家中铁路交通都是被高度重视的一个行业，不同国家间行业上的学术交流也比较频繁，因此国内外在钢轨焊接工艺上所采用的焊接方法都大同小异，其中闪光焊、气压焊、铝热焊和电弧焊是使用最为广泛的四种焊接方式，而在我国使用比较频繁的是前三种焊接方式。
（一）闪光焊闪光焊，又名接触焊，是电阻焊的一种，主要工艺包括焊接端预热以及液压顶锻。
依据不同的闪光特征还能够细分为连续闪光焊和脉冲闪光焊，连续闪光焊的工艺历史更长，其技术体系也更加成熟。
脉冲闪光焊是基于连续闪光技术的缺陷研发出的新型技术，由于使用较少其工艺上尚存在着不足。
虽然这两者在工艺上存在不同之处，其工作原理基本相似，都是先将两根需要焊接钢轨以合理的方式接触后再通以强电流，由于钢轨本身存在一定电阻，在强电流经过时会产生电阻热形成高温，两钢轨接触面受高温形成熔化态，此时再通过外部施加的液压顶锻力完成表面的融合，冷却一定时间后金属结晶，两根钢轨就焊接成了一个整体。
（二）气压焊气压焊，顾名思义，是通过气压设备的使用来完成焊接工艺，其原理同闪光焊类似，在将待焊钢轨贴后进行加热，但其加热方式一般是利用氧-乙炔火焰完成，火焰的热能让两接触面间的区域变为塑性态，周围的金属原子具有足够高的“活化能”后，通过贴合面的液压顶锻来加速原子间的金属键的形成，之后在进行冷却结晶完成焊接。
TKY管节点焊缝的超声检测分析
TKY管节点焊缝的超声检测分析TKY管节点焊缝是工程中常见的焊接连接形式，其质量直接影响着管道系统的安全运行。
超声检测作为一种非破坏性的检测方法，在管道焊缝质量控制中起着至关重要的作用。
本文将对TKY管节点焊缝的超声检测进行分析，并结合实例进行详细讨论。
一、TKY管节点焊缝的超声检测原理超声检测是利用超声波在材料中传播时产生的声波反射和透射现象，通过检测声波信号的变化来判断焊缝质量的一种方法。
对于TKY管节点焊缝来说，超声检测可以有效地检测焊缝是否存在缺陷、夹杂物、气孔等问题，保证焊缝的质量。
超声波在检测管道焊缝时通常采用脉冲回波法，即通过超声探头向焊缝发射超声波脉冲，当超声波遇到焊缝等缺陷时会产生回波信号。
通过检测回波信号的强度、时间延迟和形状等信息，可以判断焊缝的质量状况。
二、TKY管节点焊缝的超声检测方法1.超声探头的选择：对于TKY管节点焊缝的超声检测，通常采用斜入射探头进行检测。
由于焊缝的形状和位置的特殊性，斜入射探头可以有效地穿透焊缝并检测焊缝内部的缺陷情况。
2.超声检测参数的设定：在进行TKY管节点焊缝的超声检测时，需要合理设置超声检测参数，包括超声波频率、脉冲宽度、增益等。
这些参数的设置直接影响着检测结果的准确性和可靠性。
3.扫描方式的选择：超声检测可以采用单通道扫描或多通道扫描的方式进行。
对于TKY管节点焊缝的超声检测，通常采用多通道扫描的方式，能够同时检测多个超声信号，提高检测效率。
4.数据处理和分析：进行超声检测后，需要对采集到的数据进行处理和分析。
通过对回波信号的幅度、形状等信息进行分析，可以判断焊缝内部是否存在缺陷，并对焊缝的质量进行评估。
三、TKY管节点焊缝超声检测实例分析以一处TKY管节点焊缝为例，进行超声检测的实例分析。
经过超声检测，发现焊缝内部存在两处气孔和一处夹杂物，对焊接质量产生了不良影响。
通过进一步分析超声检测数据，发现气孔位于焊缝的底部，大小约为3mm；夹杂物位于焊缝中部，大小约为 5mm。
钢管超声波检测时缺陷波形的识别
钢管超声波检测时缺陷波形的识别双面埋弧焊钢管超声波检测时经常出现回波超标的问题，其中的伪缺陷严重干扰了检测人员对缺陷的判定。
实例介绍了夹杂物、焊趾裂纹和成分偏析的回波牲，并提出了多种伪缺陷波形的差别方法。
1 缺陷回波信号焊接接头由焊缝及热影响区两部分组成。
焊接熔池从高温冷却到常温，期间经历两次组织变过程：第一次是液态金属转变为固体金属的结晶过程，称为一次结晶过程；第二次是温度降低到相变温度时，发生组织转变，称为二次结晶。
二次结晶不仅发生在焊缝，也发生在靠近焊缝的基体金属区域。
该区域在焊接过程中受到不同程度加热，在不同温度下停留一段时间后又以不同速度冷却下来，最终获得各不相同的组织和机械性能，称为热影响区。
根据组织特征可将热影响区划分为熔合区、过热区、相变重结晶区和不完全重结晶区四个小区。
其中熔合区和过热组织晶粒精大，也是焊接接头的最薄弱环节。
所以热影响区的缺陷问题不同于焊缝中的缺陷，处理起来较为复杂，对钢管实物质量影响较大1.1 热影响区母材杂物回波采用API 5L标准，在用2.5p8*12k2探头检测1016*21mm规格的钢管时，发现深度在14-18mm左右，水平距离定位在焊趾边靠近母材约2-5mm处有强烈断续反射波出现，信号强度超过基准波幅（1.6mm竖通孔，100%波高）10dB；探头移到焊缝对侧时缺陷波反射很低或较难探测到。
同时缺陷波根较宽，波峰毛粗，主峰边上有小峰，根部带有小波，探头移动时，波形变化明显，从各个方向探测，反射波幅不相同，呈现出夹杂物反射波特征。
该信号出现在热影响区的母材区域，按照标准，PSL2的钢管母材不允许被焊。
为慎重起见，抽取超过准波幅10dB以上且连续长度超过10mm的多处反射波位置进行X射线拍片，发现部分反射波位置廓线处有点状夹杂物，夹杂物按标准评定合格。
根据超声波和X射线探伤结果，确定缺陷的横断面部位，截取试样进行热酸腐蚀，发现熔合线靠母材侧有空洞和夹杂物。
焊缝超声波探伤缺陷分析
焊缝超声波探伤缺陷分析摘要：焊缝的缺陷一般是由冶金和焊接技术两种原因产生。
焊接过程实际上是一个冶炼和浇铸，过程首先利用电能或其他形式的能产生高温使金属熔化，形成熔池，熔融金属在熔池中经过冶金反应冷却，将两个母材牢固结合在一起。
此过程产生的各种缺陷，包括裂纹，气孔，夹渣等，都必须引起足够重视，要认真分析评估,本文重点讨论了超声波探伤过程中的缺陷分析。
关键词：超声波缺陷焊缝Anlysis of Defects on Welding Seam by Ultrasonic TestWang Jia Yi(1，Shang Hai Jiao Tong University2，Siemens V AI metal technology)Abstract:Normally,the defects occuried in the welding seam by metallurgy and welding technology.In Fact, welding is one process ofsmelt and cast,which melt the metal with the electric energy ,then cooling and combine the parts rigid.All the defects,including crack,gas pores and porosity might occuried,and must the analyzed.Keywords: Ultrasonic Defect Weld由于操作相对简单的渗透，磁粉探伤只是对焊缝的表面缺陷比较敏感，而对于焊缝内部是否有缺陷，基本无能为力。
然而焊接质量稍微高一点的场合都必须关注焊缝的内部缺陷，正因为如此，使用超声波探伤检查焊缝内部质量就显得很重要。
超声波探伤是利用超声波在物质中的传播，反射和衰减等物理性来发现缺陷的方法，相对于具有同样检查能力的射线探伤相比，超声波探伤具有灵敏度高，速度快，操作快，对检测员和环境无害。
焊缝超声波检测报告
焊缝超声波检测报告
一、检测目的
本次检测旨在对焊缝进行超声波检测，判断焊缝的质量，发现可能存在的焊接缺陷，为后续焊接工作提供指导。
二、检测仪器和方法
本次检测采用超声波探伤仪器进行，探头的工作频率为5MHz，采用直接接触法进行检测。
检测仪器具有高精度和高灵敏度，能够检测到微小的焊接缺陷，如气孔、夹渣、裂纹等。
三、检测焊缝
本次检测的焊缝为一根直径为20mm的钢管焊接缝。
焊接方法为手工电弧焊，焊条为E6013、焊缝为一条水平焊缝，长度为500mm。
四、检测结果
经过超声波检测，焊缝质量良好，未发现明显的焊接缺陷。
检测结果显示焊缝的结构紧密，无明显气孔、夹渣和裂纹等缺陷。
五、结果分析
根据检测结果，焊缝质量良好，符合相关焊接标准要求。
焊接缺陷主要包括气孔、夹渣和裂纹等，所有这些缺陷都可能影响焊接接头的强度和密封性能。
在本次检测中未发现上述缺陷，说明焊接工艺控制得当，操作规范。
六、建议
根据本次检测结果，建议在后续焊接工作中继续保持焊接质量，注意以下几点：
1.严格按照焊接工艺规范进行操作，确保焊接质量；
2.加强焊接工人的培训，提高其技术水平；
3.在焊接过程中，及时清理焊缝周围的灰尘和杂质，以防影响焊接质量；
4.检查焊接材料的质量，确保焊接材料符合标准要求。
七、结论
通过焊缝超声波检测，本次检测结果表明焊缝质量良好，未发现明显的焊接缺陷。
建议在后续焊接工作中继续保持焊接质量，注意操作规范和焊接材料的质量。
超声波角焊缝探伤指导书
超声波角焊缝探伤利用超声波在材料中的传播特性进行检测。当超声波通过焊缝时，会发生折射、散射、吸收等现象，根据这些现象来识别焊缝中的缺陷。
3. 仪器设备
进行超声波角焊缝探伤需要准备以下仪器设备：
- 超声波角焊缝探伤仪：用于产生超声波并接收回波信号。
- 探头：将超声波引导到被测焊缝上，并接收回波信号。
4.5 缺陷评定：根据数据分析结果判断焊缝的质量和缺陷情况。
5. 常见问题及解决方法
5.1 信号干扰：当周围环境存在噪音时，可能会对超声波角焊缝探伤的信号产生干扰。此时可以采取增加探头的发射功率、调整滤波器参数等方法来降低干扰。
5.2 焊缝边界不清晰：在焊缝边界不清晰的情况下，可能会导致探测结果不准确。此时可以通过调整超声波角焊缝探伤仪的参数，或者重新调整探头位置来改善焊缝边界的清晰度。
超声波角焊缝探伤指导书
摘要：
超声波角焊缝探伤是一种常用的无损检测方法，用于检测焊缝的质量和缺陷。本指导书将详细介绍超声波角焊缝探伤的原理、仪器设备、操作步骤以及常见问题的解决方法，旨在提供一份全面而实用的指导书，帮助操作人员更好地进行超声波角焊缝探伤工作。
1. 引言
超声波角焊缝探伤是一种通过超声波探测焊缝质量和缺陷的非破坏性检测方法。相比于传统的目视检测方法，超声波角焊缝探伤具有快速、准确、非接触等优点，被广泛应用于焊接行业。
结论：
超声波角焊缝探伤是一种快速、准确、非接触的焊缝检测方法。本指导书详细介绍了超声波角焊缝探伤的原理、仪器设备、操作步骤以及常见问题的解决方法，希望能够帮助操作人员有效开展超声波角焊缝探伤工作，提升焊接质量和安全性。
- 计算机：用于数据分析和结果处理。
4. 操作步骤
进行超声波角焊缝探伤需要按照以下步骤进行：
超声波检测中对反射回波的分析与判断
超声波检测中对反射回波的分析与判断在压力容器定期检验过程中，我们经常会使用超声波横波斜入射对焊接接头埋藏性缺陷进行一定比例的抽样检测。
由于超声波检测的自身特点，在检测中判断反射波是何种回波是有一定技术难度的，想要判断准确，就必须能够熟练应用超声波反射、折射定律及掌握材料、焊接等超声波检测相关知识和经验。
下面介绍我们在压力容器定期检验过程中对超声波反射波的分析与判断的一个实例。
一、受检设备基本情况压力容器名称：油水分离器容器类别：Ⅱ设计压力：2.4Mpa材质：16MnR 容器规格：φ1200×3400×16二、容器对接焊缝检测比例、检测部位、技术要求及其他1.检验比例：在容器检验方案中规定A、B类焊缝≥20%超声波抽查。
2.焊缝坡口型式：X+V（封头和筒体最后一道环焊缝）。
3.检测焊缝部位示意图如下：4.焊接方法：埋弧自动焊+焊条电弧焊+氩气保护焊（最后一道环焊缝打底焊）。
5.未开设人孔，从外部做超声波检测。
6.焊缝单面双侧锯齿形扫查，用一次波及二次波检测。
7.执行标准：JB/T4730.3-2005，合格级别：2级。
三、检测仪器装备准备情况1.超声波探伤仪：CTS-26一台2.探头：2.5P9×9K2 一个3.试块：CSK-ⅠA、CSK-ⅢA各一块4.耦合剂：机油一桶5.其他：不锈钢直尺一把、纱布若干四、其他检验情况该容器其他检验项目如资料审查、外观检验、壁厚测定、磁粉探伤均已完成，未发现严重超标缺陷。
实测最小壁厚为16.0mm，封头直边长度50mm。
五、仪器及探头调节及绘制距离波幅曲线1.用CSK-ⅠA试块测探头前沿和K值。
前沿l0=9mm,K=2.0。
2.用CSK-ⅠA和CSK-ⅢA试块调节扫描比例和绘制距离波幅曲线。
扫描比例：深度1：1各深度φ1×6的反射波高均达到基准波高（80%满屏）的dB值。
耦合补偿为4dB 。
六、检验检测过程以二次波最大声程处的评定线dB值作为扫查灵敏度即26.5dB，作锯齿形扫查。
几种典型焊接接头的超声波检测分析
几种典型焊接接头的超声波检测分析摘要：在常规无损检测技术中，A型脉冲超声检测技术无疑是理论最复杂、操作技能要求最高的检测技术，只有充分学习理论基础，不断积累实践经验，才能对各种状态下的超声检测结果进行分析、判定。
本文旨在通过对几种常见焊接接头的超声波检测分析，来掌握超声检测技术在不同焊接接头中的特点。
关键词：超声检测技术；检测难点；反射回波1前言工业超声波检测在无损检测技术中占有举足轻重的地位，超声波检测理论更是博大精深。
超声波检测技术的实施不仅需要大量理论知识的支持，更需要一些行之有效的实践经验的总结，才能达到有效检测、精确判断的效果，从而为提升产品质量提供宝贵数据。
因此，掌握各种典型焊接接头超声检测的技术显得很有必要。
由于核电事业的高速发展，无损检测需求大大增加，核电无损检测人员更需要积累更多的经验，以对检测结果做出更准确判断，确保产品质量。
2超声波检测的优越性超声波检测，以其独特的优越性而成为最有效、最重要的无损检测方法之一。
主要具有以下优点：•穿透能力强，能对较大厚度范围内的工件进行内部探伤。
；•缺陷定位准确，返修成功率高，节省时间；•检测成本低、速度快，设备轻便，对人体及环境无影响。
适合各种时机、各种检测环境作业。
3超声波检测的难点超声波检测实施的难易程度主要与被检工件的接头型式有关，一般平板对接焊缝都比较容易，T型、K型、Y型接头及弧型接头相对较难。
需要超声检验人员具备足够的经验，灵活运用对比试块及模拟试件，才能对检测结果做出准确判断。
4超声检测的实际应用由于超声检测最终结果是一个相对尺寸，因此选择正确的参考标准是实现检测的基础。
世界各国都制定了各自的超声波检测标准，根据国情各有不同。
而在我们国家，各个行业之间也都有制定各自的超声检测标准，并且内容相差很大。
因此，要做好超声检测，必须要先熟悉各种各样的检测标准，根据具体产品的技术文件要求所规定的标准要求来确定检测参数。
下面对在实际检测中遇到的几种典型检测情况进行介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
