一、特征耙吸式挖泥船是自航式的深海或内陆船。
耙吸式挖泥船通常配备有泥舱和挖泥设备，可以自行装舱和卸载。
按照设计标准，耙吸式挖泥船装备有：1.带有吸嘴的耙吸管，即耙头，挖泥时用于耙吸海床；2.泥泵，用于耙吸被耙头耙松了的土壤；3.泥舱，可堆存耙吸的泥水混合物；4.溢流系统，用于排出泥舱装舱过程中多余积水；5.位于泥舱内的底门，用于卸载泥水混合物；6.位于甲板上的支架，用于起吊耙吸管；7.波浪补偿器，用来补偿耙头与海床接触时耙头与船体垂直方向的相对运动。
二、应用领域耙吸式挖泥船的应用广泛，在疏浚业被美名为“孺子牛”。
耙吸式挖泥船工作过程中不需要抛锚定位，因而不会给其它船舶的航行造成障碍。
早期耙吸式挖泥船主要用于加深和维护航道。
如今的耙吸式挖泥船还可用于围海造田。
例如，一项在远东的疏浚工程就是先使用耙吸式挖泥船将受污染的土壤挖掘去除，然后完全填埋，并平铺一层砂砾。
与其它疏浚设备相比，在实际施工中，若填埋沙坑的不良土壤区域太大而不能直接排放及提供管道线路排泥时应优先考虑使用耙吸式挖泥船。
耙吸式挖泥船的主要优点：1.船体不在固定位置上工作，故没有抛锚用绳缆，而可以自由移动，这对于海港区域的疏浚是非常重要的；2.耙吸式挖泥船非常适合远海疏浚作业。
绞级挖泥船与耙吸挖泥船疏浚与吹填区别
细颗粒土质时，在挖泥装舱之前，应将泥舱中
的水抽干、并将开始挖泥下耙时和终止挖泥起
耙时所挖吸的清水和泥浆排出舷外。
➢ 即：装舱前清舱
结束后溢流
➢ 加水下泥泵
粉砂
泥浆
（一） 施工方法
2、旁通或边抛施工
➢耙吸式挖泥船设有专门的旁通口，泥泵吸上来 的泥浆经旁通口直接排入水中。这种方法称为旁 通法。
➢“边抛” 是将吸上的泥浆，经过船上特设边抛管输 送到离开船舷一定距离的管口再排入水中。
六、耙吸式挖泥船施工工艺
（一） 施工方法
1、装舱法施工
(3)装舱应达到挖泥船载重量：当泥舱装满未达到 挖泥船的载重量时，应继续挖泥装舱溢流。 (4)装舱溢流：应监视回淤影响，应符合环保要求。
➢水上溢流
溢
流
水下溢流
筒
(环保)
六、耙吸式挖泥船施工工艺
（一） 施工方法
1、装舱法施工
(5) 提高舱内泥浆浓度，增加装舱量：当疏浚粉 土、粉砂、流动性淤泥等不易在泥舱内沉淀的
20201025一疏浚1挖泥船分类工作原理与技术性能2生产率与时间利用率计算3泥驳与拖船数量计算4挖泥船施工方法工艺要求与选择1吹填施工方式2吹填土方计量3施工工艺要求三环保疏浚与疏浚环保1环保疏浚概念2技术特点3环保挖泥设备4疏浚环保措施疏浚与吹填工程复习要点202010251e412060疏浚与吹填工程技术疏浚工程
（一） 施工方法 ➢钢桩定位装置 ➢ 定位桩
定位桩
滑动槽
液压拉杆
五、 绞吸式挖泥船施工工艺
（二） 工艺要求
边坡开挖示意图
五、 绞吸式挖泥船施工工艺
（二） 工艺要求
5、定位与抛锚
➢ 绞吸式挖泥船如何定位与抛锚？/定位与抛 锚应注 意哪些问题？
疏浚与吹填工程技术
挖槽短，往返挖泥；终端水域受限，不能调头时，进退挖泥； 淤泥、松散砂-航速2~3节；粘性土、中密砂-航速3~4节；（与密实度相反） 软土-调高波浪补偿器压力，使耙头对地压力减小；硬土反之； 横流、边坡陡坡-防止耙头钻入船底而破坏；耙头在水下，挖泥船不得急转弯。
耙头选用
• 松散、中密砂-加利福尼亚耙头 • 中密砂-文丘里耙头 • 淤泥质-IHC耙头 • 岩石-滚刀耙头
• 锚缆横挖法：分条宽度根据主锚缆抛放长度决
定
工艺要求
二、分段施工
挖槽长度大于挖泥船水上管线的有效伸展长度； 挖槽转向曲线段需分成若干直线段； 挖槽规格不一或工期要求不同； 施工干扰；
工艺要求
三、分层施工
泥层厚度大； 边坡质量要求高-分层分阶梯； 合同要求分期达到设计深度； 潮位-高潮挖上层，低潮挖下层。
施工方法
对称钢桩横挖法（一般施工区） 定位台车横挖法（一般施工区） 三缆定位横挖法（风浪大） 锚缆横挖法（风浪大）
工艺要求
一、分条施工： • 钢桩横挖法：分条宽度=钢桩中心到绞刀头水平
投影的长度；最大挖宽-1.1~1.2倍船长；
• 三缆横挖法：分条宽度受船长和摆动角度决定，
摆动角度70°~90°，最大挖宽1.4倍船长
• 缺陷：超深大，平整度差 • 循环运转小时成产率计算：见教材
W=Q1/(T1+T2+T3+T4+T5) Q1-泥泥舱装载土方量 T1-重载航行时间 T2-空载航行时间 T3-挖泥航行时间 T4-抛泥及抛泥时的转头时间 T5-施工中转头及上线时间
耙吸式挖泥船
• 影响挖泥船时间利用率客观因素：
1.天气因素-强风、波浪、浓雾、水流（特别是横 流）、冰凌、潮汐 2.施工干扰

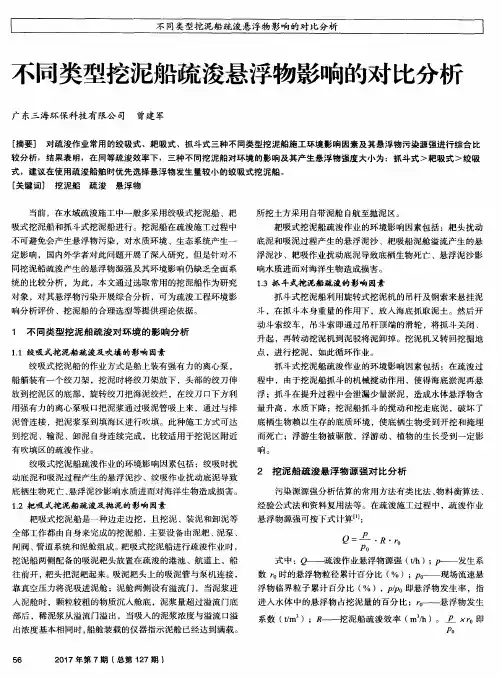

不同类型挖泥船疏浚悬浮物影响的对比分析
ｐ ０
部后 ，稀泥浆从溢流门溢出 ，当吸入的泥浆浓度与溢流 口溢 出浓度基本相同时， 船舱装载的仪器指示泥舱 已经达到满载。
Ｘｒ ｏ即
５ ６
２ ０ １ ７年第 ７期 （ 总第 １ ２ ７期 ）
Ｐｏ
底 栖 生物 死亡 、 悬 浮 泥沙影 响水质 进 而对 海 洋生 物造 成 损害 。 １ ． ２ 耙 吸 式挖 泥船 疏 浚及 抛 泥 的影 响 因素 耙 吸式 挖 泥船 是一 种边 走边 挖 ，且挖 泥 、装 泥 和卸 泥等 全 部 工作 都 由 自身来 完 成 的挖 泥船 ， 主要 设 备 由泥 耙 、 泥泵 、 闸阀、 管 道 系统 和泥 舱组 成 。 耙 吸式 挖 泥船 进行 疏 浚作 业 时 ， 挖 泥 船两 侧 配备 的吸泥 耙 头放 置在 疏 浚 的港池 、航道 上 ，船 往前 开 ， 耙 头把 泥耙 起 来 。 吸泥 耙 头上 的 吸泥 管与 泵机 连 接 ， 靠 真空压 力 将 泥 吸进 泥舱 ；泥 舱 两侧 设有 溢 流 门 ，当泥 浆进 入 泥舱 时 ，颗 粒较 粗 的物 质沉 入舱 底 ，泥 浆 量超 过溢 流 门底
升起 ，再 转 动挖 泥 机 到泥 驳将 泥 卸掉 。挖泥 机 又转 回挖 掘 地 点 ，进行 挖 泥 ，如此 循 环作 业 。
１ 不 同类型 挖 泥船 疏 浚对 环境 的 影 响分析
１ ． １ 绞吸 式挖船上装有强有力 的离心泵 ， 船艏装有一个绞刀架 ，挖泥时将绞刀架放下 ，头部的绞刀伸 放到挖泥区的底部 ，旋转绞刀把海泥绞烂 ，在绞刀 口下方利
同挖泥船疏浚产生的悬浮物源强及其环境影响仍缺乏全面系 统的比较分析 ，为此 ，本文通过选取常用的挖泥船作为研究 对象 ，对其悬浮物污染开展综合分析 ，可为疏浚工程环境影 响分析评价 、挖泥船的合理选型等提供理论依据。
绞吸挖泥船和耙吸挖泥船有什么区别
我们看见江河湖泊上边的船只除了客船、货船、渔船，还有一些作业船，比如绞吸挖泥船。
绞吸挖泥船是在江河湖泊中的一种工作船，它负责清理河道中的淤泥，拓宽航道，疏通交通，防止在河道中的船只因为交通拥挤发生以外。
江河湖泊是大自然给与我们的天然交通通道，挖泥船起到了很大作用，那绞吸挖泥船和耙吸挖泥船有什么区别？绞吸挖泥船哪家好？绞吸挖泥船和耙吸挖泥船的区别绞吸挖泥船的工作是通过一根吸管和吸管头部的搅拌器进行工作的。
将吸管伸到水底，开动搅拌器将水底的泥沙搅成泥浆后，用吸管将泥浆吸出，通过管道送到堆积场地。
耙吸挖泥船是通过安装在链上的挖泥斗将水底的淤泥挖出，存放在船上或挖泥船边的驳船上。
绞吸挖泥船和耙吸挖泥船的各自特点是绞吸挖泥船工作效率高，能在相对较深的水底挖泥，但因为是管道运送淤泥，离淤泥堆积场不能太远。
耙吸挖泥船的特点正好相反。
绞吸挖泥船案例绞吸挖泥船生产厂家绞吸挖泥船在河道中起到了不可或缺的地位，那绞吸挖泥船从哪里买比较靠谱，下面推荐一个资质比较完善，实力比较雄厚的生产厂家：科翰环保科技有限公司是一家集绞吸式挖泥船、挖泥船、割草船、清淤船、打捞船的设计研发、生产制造、贸易维修服务为一体的专业制造商，我司拥有一支高水准的产品研发精英团队，这使得公司新技术成果的诞生如雨后春笋般源源不断。
我司自成立以来一直致力于以绞吸式挖泥船为主导的挖泥船、割草船、清淤船、打捞船等相关产品生产研发，多年来凭借优良的品质、合理的价格、以及完善的服务深受用户信赖，挖泥船等一系列产品，销量也呈现出逐年上升的趋势。
作为绞吸式挖泥船以及割草船、清淤船、挖泥船、打捞船设备制造行业的先行者和前沿技术的拥有者，面对愈加庞大的海内外客户群体以及愈发广泛的服务需求，经过多年的悉心探索，公司探寻出了整套完善高效的、符合自身发展特点的企业管理制度。
“至上品质、至诚服务，为客户创造价值”是我们秉持不移的市场观，我们的价值就是能够为更多合作伙伴创造更多的财富。

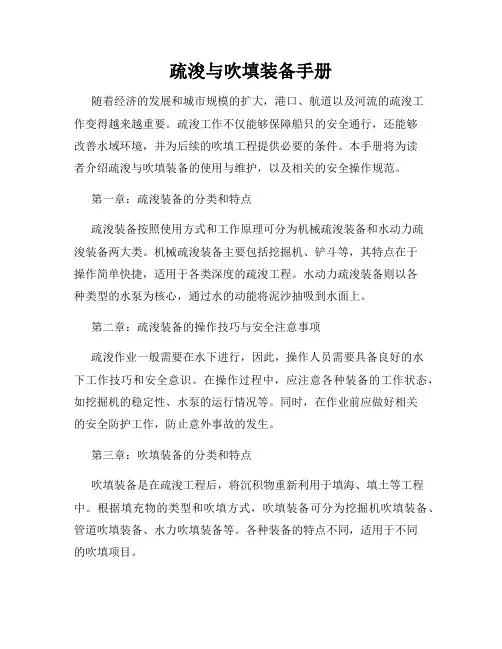

疏浚与吹填装备手册
疏浚与吹填装备手册随着经济的发展和城市规模的扩大，港口、航道以及河流的疏浚工作变得越来越重要。
疏浚工作不仅能够保障船只的安全通行，还能够改善水域环境，并为后续的吹填工程提供必要的条件。
本手册将为读者介绍疏浚与吹填装备的使用与维护，以及相关的安全操作规范。
第一章：疏浚装备的分类和特点疏浚装备按照使用方式和工作原理可分为机械疏浚装备和水动力疏浚装备两大类。
机械疏浚装备主要包括挖掘机、铲斗等，其特点在于操作简单快捷，适用于各类深度的疏浚工程。
水动力疏浚装备则以各种类型的水泵为核心，通过水的动能将泥沙抽吸到水面上。
第二章：疏浚装备的操作技巧与安全注意事项疏浚作业一般需要在水下进行，因此，操作人员需要具备良好的水下工作技巧和安全意识。
在操作过程中，应注意各种装备的工作状态，如挖掘机的稳定性、水泵的运行情况等。
同时，在作业前应做好相关的安全防护工作，防止意外事故的发生。
第三章：吹填装备的分类和特点吹填装备是在疏浚工程后，将沉积物重新利用于填海、填土等工程中。
根据填充物的类型和吹填方式，吹填装备可分为挖掘机吹填装备、管道吹填装备、水力吹填装备等。
各种装备的特点不同，适用于不同的吹填项目。
第四章：吹填装备的操作技巧与安全注意事项吹填工程需要精确地控制填充物的投放位置和密度，因此，操作人员需要具备良好的空间意识和配合能力。
在操作过程中，应注意装备的工作状态，如挖掘机的稳定性、管道的畅通情况等。
同时，在作业前应做好相关的安全防护工作，确保人员的安全。
第五章：疏浚与吹填装备的维护与保养疏浚与吹填装备的维护与保养是保障装备正常运行和延长使用寿命的重要环节。
操作人员应定期检查装备的各个部件，如泵体、传动系统等，确保其正常工作。
同时，还需要注意装备的定期保养，如润滑油的更换、紧固件的检查等。
结语：疏浚与吹填装备手册详细介绍了疏浚与吹填工程所涉及的装备分类、特点以及操作技巧与安全注意事项。
同时，手册还强调了装备的维护与保养的重要性。
耙吸船、绞吸船、链斗船、抓斗船
纵挖法
1、当泥层厚度较薄 ，土质 松软时，可采用梅花挖泥法 施工。斗与斗之间的间距 ， 视水流的大小及土质松软情
况而定。
1、锚缆定位的抓斗船宜布设 4 组锚缆，艏边锚 2 只，对 称挖槽呈八字形布设于船艏 前方两侧；艉边锚 2 只，对 称挖槽交叉呈八字形布设于
船艉后方两侧。 2、缆长视施工区条件确定， 不宜短于 100m，流速大、 底质硬时应适当加长。流速
欢迎共阅
主要 施工 方法 按水 流流 向的 施工 方法
特殊 施工 方法
抛锚
船直接进行“挖— 吹”施工。水上泥 土运输距离较长 时，宜选用耙吸挖
泥船施工。 5、其自航自载性 能特别适合水域 开阔的海港和河 口港较长距离的
航道施工。 装舱法
装舱溢流法 旁通法 边抛法 吹填法
当工程需要采用 横流或斜流施工 时，应注意挖泥 耙管和航行的安
耙齿短 耙齿长
二、绞刀选用
绞刀型式 直径较大的冠形绞刀
直径较小的冠形绞刀 锥形绞刀 锥形绞刀 斗轮
刀刃及刀齿型式 平刃
固定方齿 可换齿（活齿）+凿齿 可换齿（活齿）+长尖齿 可换齿（活齿）+短尖齿
三、抓斗选用
土质类型 淤泥土类、软塑黏土、松散沙
可塑黏土、中等密实沙 硬塑黏土、密实沙、中等密实碎石
风化岩、密实碎石
四、链斗船主要施工方法及相应适用条件
斜向横挖法 扇形横挖法 十字形横挖法 平行横挖法
施工区水域条件好，挖泥船不受挖槽宽度和边缘水深限制时 挖槽狭窄、挖槽边缘水深小于挖泥船吃水时
挖槽边缘水深小于挖泥船吃水，挖槽宽度小于挖泥船长度时 施工区水流流速较大时
一、耙头选用
欢迎共阅
冲刷型耙头 冲刷型耙头+高压冲水
港口航道疏浚工程中耙吸挖泥船驾驶技术对施工影响分析
港口航道疏浚工程中耙吸挖泥船驾驶技术对施工影响分析作者：吕玉棋来源：《航海》2020年第01期摘要：港口航道疏浚工程进行的是水下作业，不但隐蔽性较强，且技术复杂、未知情况多，包括了水力学、土力学、航道工程学、材料力学等众多学科，施工过程非常依赖高技术含量的设备与现代先进技术，属于知识技术密集性行业，是复合型人才施展才艺的前沿阵地。
本文把外界对耙吸疏浚船施工认知的一些误区，以及耙吸船驾驶员对疏浚工程施工的误区，加以澄清，对耙吸疏浚船特殊的操作方法作较完整的阐述。
关键词：耙吸疏浚船驾驶员;良好船艺;疏浚知识;特殊操作技能;施工工艺;精确疏浚0 引言在各类挖泥船中，耙吸挖泥船不仅能够独立完成挖、装、运、卸、吹等疏浚全过程，而且航行性能良好，抗风浪能力强，具有良好的工况适应性，非常适合远海疏浚作业，已成为目前疏浚工程的主要船型。
与其他类型挖泥船（如绞吸挖泥船）相比较，耙吸挖泥船“挖得深、装得多、可自航、卸（吹）快”，功能多样，自动化程度高，因此应用领域更加广泛，除主要用于航道疏浚和吹填工程，还可以进行海底管线的铺设与开沟回填等工作。
但是，具备自航功能的耙吸挖泥船也是作业高附加值的船舶，施工成本昂贵。
长期以来，施工人员主要凭经验进行施工，很多疏浚公司也形成了标准化的挖泥船施工操作规程，驾驶人员的技术、责任心和操作水平是直接影响疏浚施工质量和效率的主要因素。
1 耙吸挖泥船施工驾驶与一般船舶驾驶的区别一般的船舶驾驶员，通常针对的是运输船舶，其责任心的强弱、船舶驾驶技术的高低，操作的规范程度，直接影响船舶的航行安全。
外界普遍认为耙吸挖泥船施工没有什么技术含量，耙吸挖泥船驾驶员也不需要施工专业技能，但作为特种施工船舶的驾驶员，不但要具备运输船驾驶员的良好驾驶技能以及操作规范程度，还要具备疏浚疏浚专业知识与施工工艺，熟悉疏浚设备的性能与操作，以及在疏浚时慢速对船的操控能力。
耙吸挖泥船驾驶有别于运输船驾驶的不同之处是：（l）运输船驾驶员考虑的是航行安全、货物安全与准点;耙吸疏浚船驾驶员考虑的是航行安全与疏浚设备的安全及施工效率。
航道工程疏浚方法对比分析
107 /者内陆航道挖掘石子和沙粒。
绞吸式挖泥船的挖掘工具为外船体顶部的铰刀或者铰刀头，当其深入到航道底部时，首先切割航道中沉积的淤泥，之后挖泥船将会以绞盘上固定的锚缆为中心进行圆弧形旋转。
这一特点使其有别于吸扬式挖泥机，吸扬式挖泥机虽然有固定的缆绳定位，但其并不是定位桩，没有定位桩定位。
在进行绞吸式挖泥船设计时，必须考虑的设计因素为挖泥深度，设计师必须给出具体的最大和最小工作深度，挖泥船的挖泥深度将决定挖泥船的使用情境。
挖泥船吃水深度将会随着挖泥深度的增加而增加，而最小挖泥深度将会随着船体吃水深度的增加而增加。
因此当挖泥深度增加时，船体最小挖泥深度也会增加，在设计时必须考虑这一因素。
在绞吸式挖泥船作业时，铰刀头在挖掘河道淤泥产生的作用力将会通过定位桩传给河道，随着挖泥深度的增加，河道淤泥所受到的力矩也会变大，这就要求船体重量更重、体积更大，船体结构会显得异常笨重。
另外，铰刀支臂结构的设计也应该考虑最小挖泥深度，因为在检修时，要求船体的铰刀支臂离开作用面。
挖泥船设计者在进行最小挖泥深度设计时，必须同时考虑铰刀支臂结构、船体进水口结构以及船体吃水深度。
绞吸式挖泥船在进行最小挖泥深度作业时，其船体底部不应该紧贴地面，而应该和水面具有一定的距离。
为了满足这一条件，如果绞吸式挖泥船最小深度设计的比较小，其船体宽度就要设计成大尺寸。
船体吃水值最多要比最小挖泥深度大1m。
冷水入口位置和船底的距离应该大于最小挖泥深度，因为只有这样才能避免淤泥进入到冷水入口。
在进行绞吸式挖泥船设计时，还应考虑作业土壤状况，因为土壤状况不同，绞吸式挖泥船的钢桩、平底船以及铰刀就不同。
除此之后，作业土壤状况还会对输泥管和吸泥管的设计产生影响。
当作业功率相同，切削量相同时，绞吸式挖泥机在岩石型土壤的作业功率要远远大于在泥沙型土壤的作业功率，因此如果作业土壤为岩石型，输泥管直径设计值就要小一点。
绞吸式挖泥船生产效率将会随着淤泥混合物含量的增加而增加。
绞级挖泥船与耙吸挖泥船的疏浚与吹填区别 ppt课件
7
三、生产率计算 ★
(一) 耙吸船挖、运、抛施工运转时间小时生产率计算
2020/10/15
8
绞级挖泥船与耙吸挖泥船的疏浚与吹填 区别
(一) 耙吸船挖、运、抛施工运转时间小时生产率计算
W耙吸 1
挖泥船
循环运
v3
t1t2
q1
GWq S W
G---一次挖槽长度挖泥满舱
2020/10/15
16
六、耙吸式挖泥船施工工艺
（一） 施工方法
1、装舱法施工
(3)装舱应达到挖泥船载重量：当泥舱装满未达到 挖泥船的载重量时，应继续挖泥装舱溢流。 (4)装舱溢流：应监视回淤影响，应符合环保要求。
Ø水上溢流
2020/10/15
溢
流
水下溢流
筒
(环保)
17
六、耙吸式挖泥船施工工艺
（一） 施工方法
转小时 生产率
挖泥船循环周期时间
装载载重量 γs---土质（天然）密度t/m3; γW---当地水的密度，t/m3 ; q---舱容（m3）
Ø 耙吸式挖泥船装舱施工的循环运转小时生产率与：空载航行时
Ø间航、重速载：航1行K时n间(节和)抛=泥1n航m行时ile间(海有关里。)/h=1.852Km/h
绞级挖泥船与耙吸挖泥船的疏浚与吹填区别
➢耙吸式挖泥船设有专门的旁通口，泥泵吸上来 的泥浆经旁通口直接排入水中。这种方法称为旁 通法。
➢“边抛” 是将吸上的泥浆，经过船上特设边抛管输 送到离开船舷一定距离的管口再排入水中。
2020/10/15
1
绞级挖泥船与耙吸挖泥船的疏浚与吹填区别

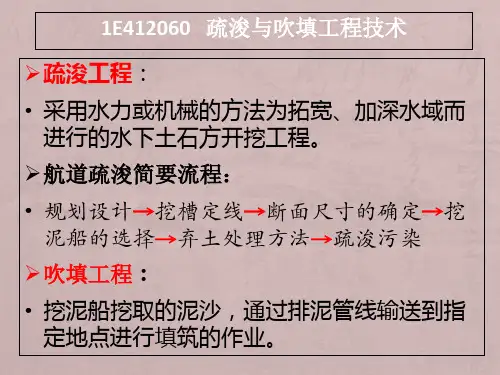

➢疏浚工程：
