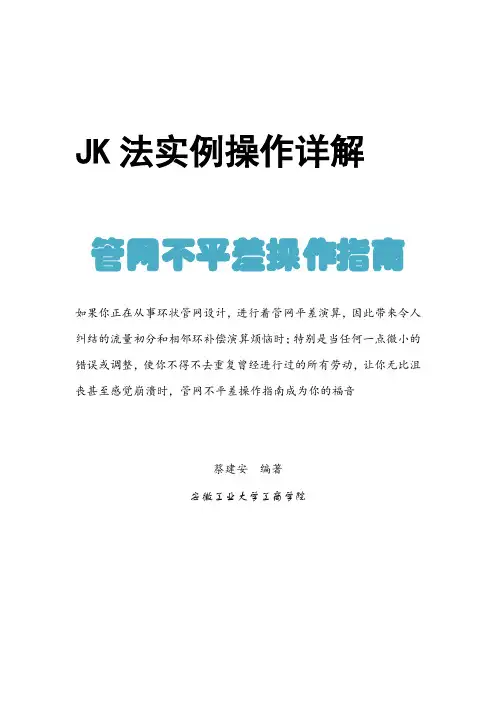

管网不平差操作指南
JK法实例操作详解管网不平差操作指南如果你正在从事环状管网设计,进行着管网平差演算,因此带来令人纠结的流量初分和相邻环补偿演算烦恼时;特别是当任何一点微小的错误或调整,使你不得不去重复曾经进行过的所有劳动,让你无比沮丧甚至感觉崩溃时,管网不平差操作指南成为你的福音蔡建安编著安徽工业大学工商学院JK法实例操作详解,摘录自“计算机在专业中应用”教材4.8,与Excel工作表模板一同使用。
J.K 法计算任意结构管网实例操作详解本章前7节对于环状管网求解采用了较系统的描述,以便对求解的原理和沿革(特别是传统的Hardy•Cross环状管网平差方法)有一个基本的认识。
然而对于已经掌握了Hardy•Cross环状管网平差方法,准备进行课程设计和毕业设计的高年级学生和管网设计人员而言,通过操作一个任意结构管网的实例就能迅速掌握J.K 法,而免去Hardy•Cross环状管网平差时令人纠结的流量初分和相邻环补偿演算。
例4-8某给水管网系统结构和最高日用水量任务如图4-35所示。
任务图中,作为用户的节点流量和管段长度均为已知条件;管段的管径选择则需在设计计算中完成,因此任务图中管径(mm)项空缺。
管网系统外部水源经4#节点接入。
为了书写矩阵的需要,在任务图中按照直观预判标注上管段流量正方向;如前所述,预判的管段流量正方向仅是一种约定,如果实际流量方向相反,水力计算结果为负值。
图4-35某给水管网系统和最高日用水量任务图基于Excel环境的J•K 规划求解法按下列步骤进行:(1)根据给水管网系统图建立文件名为“实例详解”的工作簿;建立名为“预处理值”的工作表登记初始资料如图4-36所示。
(2)为了避免错登和漏登管段编号,应根据统计关系进行校验,设节点数J 个,管段数P个和环数L个,存在关系“P= J + L-1”;本例节点数17个,环数5个,管段数21个,因此登录完全。
图4-36“实例详解”管网系统的初始资料登录和流量求和(3)对全部节点流量求和,在“E20”单元格输入“=SUM(E3:E19)”求和结果为1232 L/s;(4)复制管段编号“A3:B23”内容,使用“选择性粘贴”的“转置”操作粘贴至“G1:AA2”,用作衔接矩阵的列表头;使用节点编号作为衔接矩阵的行标识。
测量控制网平差软件详细使用说明
威远图公司简介北京威远图仪器有限责任公司(简称WELTOP),是一家致力于空间数据的获取与应用开发、空间信息系统集成、空间信息服务的高新技术企业,创建于1997年1月。
公司自成立以来,一直本着“真诚、服务、创新、发展”的企业精神,“以卓越的方式完成每一件事”的原则,集测绘设备销售、软件开发、信息系统集成、空间信息生产与服务为一体,短短几年时间里,已发展成为一家集空间地理信息和应用专业软件的研制和开发、空间地理信息增值服务、大型GIS工程承接为一体的全国性知名品牌企业,业务范围涵盖了整个测绘行业及服务于公众地理信息的所有工作范畴。
2000年1月又分离出北京威远图数据开发有限公司,侧重于软件和系统工程的开发和研究。
现在公司的产品与服务涉及领域包括国土、交通、水利、海洋、石化、电力、市政、农业、金融、商业、咨询等行业,在测绘行业中赢得了引人瞩目的一席之地。
公司的主要业务范围包括:测绘/地理信息采集设备、计算机与专业应用软件系统的开发/销售、以及相关的技术咨询和服务。
目前主要产品分为软、硬件两大类,有公司自己开发研制的Cito和SV系列测绘成图软件、TOP 系列测绘软件(平差及通讯等)、水利断面软件、道路测设一体化系统软件、地下管线测绘及管理软件、建筑物沉降分析软件、掌上测图系统、数字水准软件、数字矿山测绘系统以及房产测量师软件;另外我公司还承接GIS工程,已经推出并得到成熟应用的GIS系统有:房产测绘信息管理系统、矿产资源管理信息系统、银行营业网点管理系统、通用测绘信息化管理系统、地下管网信息管理系统等;配套的硬件产品有全站仪、GPS、绘图仪、扫描仪等。
2002年,威远图公司入住中关村德胜科技园区,同时获得北京市西城区政府下属隆达集团风险注资,被北京市认证为高新技术企业以及软件企业、获得北京市规划委员会颁发的测绘软件及地理信息系统开发的乙级资质,同年与美国知名企业Autodesk公司携手,作为Autodesk GIS产品中国测绘行业总代理,成为测绘行业唯一的一家ADN全球开发联盟成员。
给水平差经验总结
给水平差经验总结管网平差计算管网平差计算一般分三个步骤:图面整理、数据准备、平差。
目前我们用的平差软件为杰图管线V5.0版本。
1、图面整理:根据已收集到的现状给水管网平面布置图,按照规划要求,整理出远期给水管网平面布置图,对其进行图面整理。
图面整理内容主要包括:清除小短线、重复管线、未连接管线等操作步骤:1)辅助—检查工具-选择所要整理的内容。
2、数据准备图面整理完后,需要对管网进行平差前的数据准备。
数据准备包含定义真实管长、按管长分配流量(定义集中流量、定管供水类型)、自动预赋管径(定义现状管、定义环干管、自动预赋管径)、定义节点地面标高、定义节点水压等。
1)定义真实管长--如果管道是按照长度精确绘制的则不用定义。
2)按管长分配流量---按照管道长度自动分配节点流量a、定义节点流量---主要是将管道流量分为集中流量和沿线流量;集中流量包括水源供水量(输入时为负值)和集中用水点流量(输入时为正值)。
b、定管供水类型---分为不供水、单侧供水和双侧供水;一般从水厂至配水管网之间可设置成不供水管道,城市边缘的管道可设置成单侧供水,其余全部为双侧供水。
3)自动预赋管径---需在节点流量确定后进行a)定义环干管---在没有定义环干管的情况下,程序是按照最小路径的原理来定义环干管。
布置环干管按照规划及用水区域大小的原则来布置。
b)定义现状管---对于现状给水管网中的主干管,可以将其定义成现状管,定义过的管径在平差计算时管径不会变化。
c)自动预赋管径---在节点流量确定后进行3)定义节点地面标高操作步骤:设计--定井地面标高4)定义水源点处水压--输入水源点处水压3、平差图面整理和数据准备完成后可进行平差计算,平差计算时分为最不利点校核、消防校核和事故校核三类,计算公式选择海增威廉公式,计算温度选择13.0,管道拒不损失系数选择1.2,默认管材为球墨铸铁管,水源点水泵流量单位要选择升/秒。
对于全新的给水管网时,一般先进行反算水源点压力,反算出水源点所需要水压,由此来定义水厂加压泵房的水泵扬程。
给水平差
1 1085 200 1.97 61.94 28.71 31.15 .5029
2 319 450 1.24 -197.17 3.96 -1.26 .0064
环号= 1
闭合差= .000
-----------------------------------------------
管段号 管长 管径 流速 流量 1000I 水头损失 sq
sqtotal= .458 dq= .00
4 782 500 1.33 260.51 3.95 3.09 .0119
sqtotal= .458 dq= .00
======================================================================
(米) (毫米) (米/秒) (升/秒) (米)
----------------------------------------------------------------------
1 400 500 .82 -161.24 1.88 -.75 .0047
1 567 250 1.15 56.50 8.66 4.91 .0869
2 655 500 .91 177.90 2.25 1.48 .0083
3 553 250 1.09 -53.62 7.86 -4.35 .0810
环号= 4
闭合差= .009
----------------------------------------------------------------------
市政供水管网建设中管网平差的应用及意义
Shi zheng gong shui guan wang jian she zhong guan wang ping cha de ying yong ji yi yi市政供水管网建设中管网平差的应用及意义■罗春幸在城市的建设中,市政供水管网是重要的项目之一,为了保证供水安全可靠,设计阶段需要将管网平差应用在其中。
对此,本文将结合管网平差的应用实例,分析市政供水管网建设中,管网平差的应用及意义,以期为相关人员提供参考,优化市政供水管网的设计。
一、某经济开发区市政管网平差的应用实例分析某经济开发区设计范围内自来水厂位于片区内地势较高点,地势总体东北较高,西南较低。
自来水厂现状出水主干管管径为DN700,本工程需对片区内市政配套管网进行改扩建,配水管网根据国家规范、参照相关规划、结合当地现状并考虑道路纵向高程、路网建设顺序等进行布置,设计范围内给水管道沿道路敷设,形成环状。
1.管网计算的主要参数管网计算之前应进行主要参数的准备,所掌握的基础数据越完备,建立的水力模型与工程实际就也吻合。
某经济开发区的主要参数如下:(1)设计范围内总需水量10万m^/d,其中某工厂约4万m^/d由专用管道供给(管网平差不进行考虑);(2)最不利点服务水头M25m;(3)日、时变化系数:Kd=1.3,Kh=1.3;(4)清水池设计出水水位49.10m;(5)消防用水量根据《建筑设计防火规范》,按开发区总体规划人口规模,远期水厂供水范围内同一时间内按2处着火点考虑,一次灭火用水量45LVS。
消防压力按城区最不利点地面以上10m水柱考虑;(6)最不利管段发生事故时,事故用水量按最高日最高时的流量的70%计。
2.管网平差的方法选用在市政供水管网的建设中,管网平差的计算方式有很多,包括节点法、环方法、求解管段流量法等。
其中,求解管段流量法的运用,存在很多未知数,而环方法在运算中所包含少量的未知数,但是在自动编程的过程中,大型管网的相关数据较多,所以存在很大的难度,在每一次进行管网平差之前,工作人员都应该分配初始流量,耗时较多且工作难度较大。
LOOP系列设备操作手册
Loop-AM 3460简明介绍产品简介Loop-AM 3460 可以把多种数据接口复合成一条单独的E1或T1线路,以方便传输及汇接交换。
支持的接口类型包括 HDSL, ISDN的U接口, RS232和V.35. 这些接口可与其它Loop系列产品(Loop-H 3990 和Loop-U 3590 )兼容。
通过该设备,一个DTE 接口可通过RS232接口在铜绞线上进行传输。
该产品可以使多至30个时隙的HDSL、U接口和V.35接口汇接成一条E1线路, 并且具有充分的灵活性来进行时隙分配。
Loop-AM 3460系列可通过面板的按键操作和2×40字符的LCD显示,或者通过VT-100连接控制端口来进行本地控制和诊断。
而远端控制和诊断,则通过Ethernet、SLIP接口、Telnet 和SNMP协议进行。
图形化的LoopView网管系统功能强大,支持可选带内网管。
除了LCD液晶显示外,每个U、HDSL 、V.35接口都有一个LED状态显示,E1线路则有4个LED状态显示。
产品特点□提供两个可插入模块插槽: □4个插槽可插4种不同类型插卡:8端口U接口可连接Loop-U 3590 3端口HDSL接口可连接Loop-H 39906端口V.35接口5端口或6端口RS232/X.50/X.50复用接口□任意组合的N×64K数据流可复合成一个E1或T1线路□用于局域网/广域网或主机服务的连接□可远端设置和诊断□可选用GUI网络管理系统—LoopView□可实现带内64Kbps网管□2×40字符LCD和按键用于本地管理、监测和维护□每一端口均有LED显示端口状态□单交流或双直流电源□系统软件可远程下载□使用SNMP网管或通过终端进行本地管理Loop-AM 3460简明操作手册LOOP-AM 3410/3460系列产品可以把各种接口数据合成到一条E1或T1线路,方便传输和切换。
它提供了多种控制端口,为设备的维护和操作提供了多种方式。
城给水管网水力计算程序及例题
给水排水管道工程课程设计指导书环境科学与工程学院第一部分城市给水管网水力计算程序及习题一、程序#define M 18#define N 6#define ep 0.01#include <math.h>int sgn(double x);main(){ int k, i,ko,q,p,flag=0;double h[M];doublel[]={?};doubleD[]={?};doubleQ[]={?};int io[]={?};int jo[]={?};double f[N+1],r[N+1],dq[N+1];for(k=0;k<=M-1;k++){Q[k]=Q[k]*0.001;}for(k=0;k<=M-1;k++){ Q[k]=Q[k]*sgn(io[k]);}ko=0;loop:for(k=0;k<=M-1;k++){ h[k]=10.67*pow(fabs(Q[k]),1.852)*l[k];h[k]=h[k]/(pow(100,1.852)*pow(D[k],4.87))*sgn(Q[k]); }for(i=1;i<=N;i++){ f[i]=0;r[i]=0; dq[i]=0;for(k=0;k<=M-1;k++){if(abs(io[k])!=i) goto map;f[i]=f[i]+h[k];r[i]=r[i]+(h[k]/Q[k]);map: if( abs(jo[k])!=i) continue;f[i]=f[i]+h[k]*sgn(jo[i]);r[i]=r[i]+(h[k]/Q[k]);}dq[i]=-(f[i]/(r[i]*2));}{if (fabs(f[N])<=ep)flag=1;}if (flag==1) goto like;for(k=0;k<=M-1;k++){p=abs(io[k]);q=abs(jo[k]);Q[k]=Q[k]+dq[p]+(dq[q]*sgn(jo[k]));}ko=ko+1;if(flag==0) goto loop;like:printf("\n\n");for(i=1;i<=N;i++){printf("%f\n",f[i]);}printf("ep=%f\n",0.01);printf("n=%d,m=%d,ko=%d\n",N,M,ko);for(k=0;k<=M-1;k++){ printf("%d)",k+1);printf("k=%d, l=%f, h=%f, ",k+1,l[k],h[k]);printf("Q=%f, ",Q[k]*1000);printf("v=%f\n",4*Q[k]/(3.1416*pow(D[k],2)));}}int sgn(double x){ if(x>0)return 1;else if(x==0) return 0;else return -1;}变量说明ep——环内水头损失闭合差允许值(m);N ——环数;M ——管段数;cz——管道粗糙系数;k ——管段编号;k0——校正次数;L ——管段长度(m);D ——管径(m);Q ——管段流量(L/s);io——管段所属环号(小环号);初分流量为顺时针,io为正,初分流量为逆时针,io为负;jo——管段所属环号(大环号),均为负,不相临为零;s ——管段摩阻系数;h ——管段水头损失(m)。
计算机在给排水工程中的应用2
4 350 150 .37 -6.49 2.08 -.73 .1123
sqtotal= .119 dq= .00
=======
=======
环号= 4
闭合差= -.005
----------------------------------------------------------------------
对于已有的管网系统:
l 通过计算分析,发现管网的低压区及薄弱环节,确 定最优的改建、扩建的管道的走向及管径,和水泵站的
水泵调整,使改造的费用最省。——优化改扩建。
根据城市用水的实时变化情况(最大日最大时、最大日 平均时)对现有的管网进行计算,结果作为运行调度的 依据,使管网的运行管理最优化,以最低的能耗满足用
户对水压、水量的要求。——优化调度。
⒉管网平差回顾
管网平差定义:对于环状管网而言,没 有直接求解的方法(原因:求解大型非 线性方程组),只能通过迭代计算求解。 在一个管网中,水力状况必然同时满足 以下两个条件,即节点流量平衡条件和 环水头损失平衡条件。通过迭代求解, 才能找出同时满足上述两个条件的管段 流量,这就是所谓的管网平差。
⑴ 污水在非满流的管道中靠重力流动(与给水 管网压力流不同,但这也不是绝对的,甚至还 有虹吸流动),即使按均匀流公式进行任一个 管段计算,都必需对设计流速、管径、设计充 满度和管道坡度等进行多次选择与计算。人工 反复查大量计算图表(课程设计中的过程)。
⑵ 每一个管段的设计计算都采用同一公式和基 本相同的计算方法。
(1.4)
式中 L——管长(m); D——管径(mm)。
计算程序框图
开始
输入原始数据
பைடு நூலகம்
给水管网平差结果
给水管网平差一、平差基本数据1、平差类型:反算水源压力。
2、计算公式:柯尔-勃洛克公式I=λ*V^2/(2.0*g*D)1.0/λ^0.5=-2.0*lg[k/(3.7*D)+2.5/(Re*λ^0.5)]Re=V*D/ν计算温度:10 ,ν=0.0000013、局部损失系数:1.204、水源点水泵参数:水源点水泵杨程单位(m),水源点水泵流量单位:(立方米/小时)水源节点编号流量1 扬程1 流量2 扬程2 流量3 扬程3二、节点参数节点编号流量(L/s) 地面标高(m) 节点水压(m) 自由水头(m)1 0.521 140.000 170.322 30.3222 -115.740 140.000 171.497 31.4973 6.544 140.000 170.342 30.3424 5.746 140.000 171.120 31.1205 1.389 140.000 169.777 29.7776 10.743 140.000 170.067 30.0677 11.814 140.000 169.717 29.7178 1.505 140.000 169.160 29.1609 6.544 140.000 169.522 29.52210 1.853 140.000 169.072 29.07211 8.165 140.000 169.243 29.24312 10.192 140.000 169.242 29.24213 2.345 140.000 168.000 28.00014 0.579 136.000 168.985 32.98515 8.893 136.000 169.011 33.01116 6.023 136.000 169.013 33.01317 11.962 136.000 168.897 32.89718 1.476 136.000 168.554 32.55419 12.498 136.000 168.893 32.89320 1.389 136.000 168.602 32.60221 2.316 136.000 167.692 31.69222 3.243 136.000 165.822 29.822三、管道参数管道编号管径(mm) 管长(m) 流量(L/s) 流速(m/s) 千米损失(m) 管道损失(m)1-3 100 90.0 0.521 0.092 0.218 0.0202-4 315 46.1 115.740 1.637 8.172 0.3773-7 315 540.0 40.102 0.567 1.157 0.625 3-4 315 500.0 47.167 0.667 1.556 0.778 4-6 315 400.0 62.827 0.889 2.633 1.053 5-6 100 240.0 1.389 0.245 1.209 0.290 6-7 225 725.0 11.452 0.288 0.482 0.350 6-9 315 490.0 39.242 0.555 1.112 0.545 7-12 315 455.0 37.888 0.536 1.043 0.475 8-9 100 260.0 1.505 0.265 1.394 0.362 9-11 315 380.0 31.193 0.441 0.733 0.278 10-7 100 320.0 1.853 0.327 2.016 0.645 11-12 225 460.0 0.492 0.012 0.002 0.001 11-15 315 570.0 22.536 0.319 0.407 0.232 12-13 100 405.0 2.345 0.413 3.068 1.242 12-16 315 440.0 25.843 0.366 0.521 0.229 14-15 100 100.0 0.579 0.102 0.262 0.026 15-16 225 200.0 1.174 0.030 0.009 0.002 15-19 315 665.0 14.237 0.201 0.179 0.119 16-17 315 400.0 18.647 0.264 0.290 0.116 17-22 100 560.0 3.243 0.572 5.491 3.075 18-17 100 255.0 1.476 0.260 1.346 0.343 19-21 100 400.0 2.316 0.408 3.000 1.200 19-17 315 850.0 1.966 0.028 0.006 0.005 20-19 100 240.0 1.389 0.245 1.209 0.290 四、管网平差结果特征参数水源点2: 节点流量(L/s):-115.740 节点压力(m):171.50最大管径(mm):315.00 最小管径(mm):100.00最大流速(m/s):1.637 最小流速(m/s):0.012水压最低点22, 压力(m):165.82 自由水头最低13, 自由水头(m):28.00第六章给水管网设计(一)教学要求1、了解相关的基本概念;2、熟练掌握给水管网的设计计算方法和步骤;(二)教学内容1、沿线流量和节点流量计算2、管段流量分配3、初拟管径4、平差计算5、泵站扬程与水塔高度设计;6、管网校核;(三)重点:沿线流量和节点流量计算,环状管网设计计算的理论、步骤及平差方法和管网校核。
给排水管网平差计算方法
给水管网平差使用方法
1、初分流量、选管径,形成数据文件
(1)数据单位:长度——米;管径——毫米;
水量——升/秒;流速——米/秒。
(2)流量的正负号:顺时针为正,逆时针为负。
(3)编号:进行环的编号,外环(无邻环)编号为21。
例如:
2、编辑录入数据(1)打开QE执行文件,进入编辑器,然后输入文件名(不带后缀)进入输入数据状态。
(2)输入、修改数据。
数据输入顺序:最小闭合差环数
管段数
管长管径流量邻环数
输入结束后按F2存盘,按ALT+X退出
(1)
(2)
输入结束后按F2存盘,按ALT+X退出
3、数据运行
在DOS状态下,按路径打开gspc空格文件名运行平差。
若不运行或出现死循环,则录入数据出现错误。
例如:
注意路径:我把QE和GSPC都存在了C盘的documents and settings中的yxj文件夹中。
后面的yxj是我录入数据的文件名。
l常见错误:
(1)忘记输入文件名或带后缀;
(2)环数或管段数与实际不符;
(3)编号错误;
(4)少空格(数据不足)。
4、查看运行结果
打开QE执行文件进入编辑器,敲入文件名*.out察看结果。
在文件夹中同时出现
打开后,即为平查结果。
给水管网平差计算步骤教程文件
给水管网平差计算步
骤
1 定义给水管
在【平差】里面选择【定义给水管】,选择对象后回车, 定义成功所选线会变成黄色。
2 平差数据准备
2.1 定地面标高
在【平差】里面选择【定地面标高】-输入X后回车执行【选择定义】命令,选
择对象节点后回车输入高程进行定义。
2.2 定义节点流量
在【平差】里面选择【定节点流量】中的【定集中流量】,选择对象节点后回车输入流量进行定义。
2.3 确定管道直径
在【平差】里面选择【定义管径】,选择对象管道后回车,选择相应管径后确认。
2.4 定消防流量
在【平差】里面选择【定消防流量】,选择对象节点后输入流量值后回车
2.5 定义事故管。
在【平差】里面选择【定义事故管】选择对象管道后回车。
2.6节点水压
在【平差】里面选择【节点水压】选择对象节点后输入水压数值后回车。
2.7 定最大转输流量
在【平差】里面选择【定最大转输流量】选择对象节点后回车,输入流量数值后回车。
3平差计算
在【平差】里面选择【平差计算】,
通过【图面提取】框选已经进行平差数据准备的管段后回车,然后点【计算】,计算成功后点【写计算书】编写计算书。
再点【赋回图面】将计算结果赋回图面。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
给水管网平差程序LOOP使用说明
LOOP是一个功能十分强大的管网水力平差计算程序,可以计算大、中、小型环状和枝状管网,计算速度非常快,曾进行过我国许多城镇的管网设计水力计算。
该程序原为英文操作,经华东交通大学沃特科技有限公司()方永忠教授(yzhfang@)汉化,提供给国内同行使用,操作简便。
有疑问请通过Email进行咨询。
1、程序使用环境
硬件要求:任何PC微机配打印机
软件平台:DOS、WINDOWS
2、数据准备(初用者请先跳过本条)
在使用平差程序前,请准备好计算所需原始数据,包括总体数据、管段数据、节点数据、参考节点数据。
总体数据:
工程名称——对管网工程的方案说明,不影响计算结果
管段总数——最大值250
节点总数——最大值200
高峰因子——即节点流量的缩放系数,一般为1,见"详注1"
最大水力坡度——即管段单位长度水头损失最大允许值,不影响计算结果,只是在计算结果中提出警告,一般取5~8,单位:千分之一(‰)
最大流量修正值——本程序采用的是节点平差算法,此为平差的最大允许误差,值越小则计算精度越高,一般可采用0.01或更小,单位:升/秒
管段数据包括:
管段编号——正整数,1~250
起始节点编号——正整数,1~200
终到节点编号——正整数,1~200
管段长度——正整数,单位:米
管段直径——正整数,单位:毫米
管内壁粗糙系数——海曾?威廉公式中的C系数
节点数据包括:
节点编号——正整数,1~200
节点流量给定方式(FIX)——通常为0表示不节点流量不固定,1表示节点流量固定,见"详注1"
节点流量——流入节点流量为正值,流出节点流量为负值(与我国规定相反),单位:升/秒,见"详注2" 、"详注3"
节点地面高程——节点海拔标高,单位:米
参考节点(即水头已知、流量未知的节点,见"详注3")数据:
节点编号——正整数,1~200
节点水头——已知的节点水头海拔标高,单位:米
详注1:
为了便于多工况水力平差计算,本程序采用两种方式给定节点流量,即固定式和不固定式,固定式:在节点数据中直接给出节点流量,非固定式:节点数据中给出的节点流量先与高峰因子相乘
(比例缩放)后再参与平差计算。
如在事故工况计算时,可以用最大时工况的数据进行平差计算,只要将高峰因子设为0.7,即按我国规定,事故时节点供水量可减少30%,事故+消防工况平差计算时,除高峰因子设为0.7,发生火灾的节点流量给定方式(FIX)设为1,并直接给出消防所需的节点流量。
详注2:
本程序中节点流量的符号规定与我国相反,流入节点流量(如水厂供水)为正,流出节点流量(如用户用水)为负。
详注3:
为了满足管网水力模型(方程组)的可解条件,管网中的管段和节点为分两类且两者必居其一。
管段分为"定流量管段"和"未定流量管段"。
定流量管段——即管段流量已知,管段水压降未知(通过平差计算确定),如管段上设有加压泵站,根据平差计算所得水压降可设计泵站扬程。
本程序不能处理此类管段,必须将之删除,其流量转换成相连两节点的节点流量。
未定流量管段——即管段流量未知(通过平差计算确定),管段阻力已知。
本程序只能处理此类管段。
节点分为"定水头节点"和"未定水头节点"。
定水头节点——又称参考节点,即节点水头已知,节点流量未知(通过平差计算确定),如清水池(库)、水塔(高位水池)所在节点(高程已定),通过平差计算可以确定流入(出)它们的流量。
管网中至少必须有一个参考节点,如没有,就取管网最不利点,其节点水头为地面标高加上自由水压高度(按国家有关规定取值)。
未定水头节点——即节点水头未知(通过平差计算确定),节点流量已知,如用户用水节点,用水流量已知,通过平差计算可以确定用户可以得到的水压。
3、程序启动
启动英文版程序:
在DOS系统提示符下直接输入LOOP <回车> 或在WINDOWS系统中双击LOOP.EXE文件名启动中文版程序:
在DOS系统提示符下直接输入CLOOP <回车> 或在WINDOWS系统中双击CLOOP.EXE文件名
4、主菜单
选择并键入字母:
C——创建新的数据文件;
L——装入已有数据文件,可以经修改后进行平差;
H——帮助;
D——列出磁盘文件目录;
Q——退出。
5、输入或修改数据文件
请先仔细阅读第2条(数据准备),输入或修改数据文件按屏幕提示(屏幕底部)进行操作,此处不多叙述。
但有几点要注意:
(1) 对于定水头节点(参考节点),节点数据中,其节点流量必须输入0;
(2) 节点数据输入时,光标直接从第一列跳到第三列,要到第二列(FIX)必须用向左移动光标键(←);
(3) 每个数据输入完毕后,必须用回车键确认;
(4) 管段或节点数据删除后,管段数和节点数将会自动调整,不必再输入;
(5) 数据删除不能使用DEL键,只能用其它数据或空格覆盖;
(6) 数据文件输入完成后不要忘记存盘(先按ESC进行菜单,并按S键存盘)。
6、平差计算与管径调整
本程序平差计算非常快捷,从数据文件按ESC进入菜单,按R键进行计算,很快就可得到计算结果。
不过,为了慎重起见,先按T键复核总用水量可以发现节点流量输入错误。
计算结果可在屏幕上直接查看,或按P键打印。
当管段流速偏低或水头损失偏高时,在相应数据旁给出"低"或"高"的提示。
根据提示,设计者应适当地调速管径,然后重新计算,直到不再出现这些提示为止。
