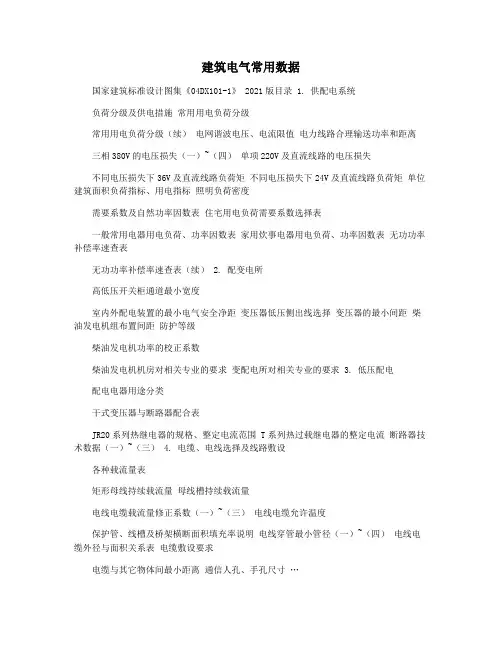

各类建筑电气功率密度指标(114)
建筑电气常用数据
建筑电气常用数据国家建筑标准设计图集《04DX101-1》 2021版目录 1. 供配电系统负荷分级及供电措施常用用电负荷分级常用用电负荷分级（续）电网谐波电压、电流限值电力线路合理输送功率和距离三相380V的电压损失（一）~（四）单项220V及直流线路的电压损失不同电压损失下36V及直流线路负荷矩不同电压损失下24V及直流线路负荷矩单位建筑面积负荷指标、用电指标照明负荷密度需要系数及自然功率因数表住宅用电负荷需要系数选择表一般常用电器用电负荷、功率因数表家用炊事电器用电负荷、功率因数表无功功率补偿率速查表无功功率补偿率速查表（续） 2. 配变电所高低压开关柜通道最小宽度室内外配电装置的最小电气安全净距变压器低压侧出线选择变压器的最小间距柴油发电机组布置间距防护等级柴油发电机功率的校正系数柴油发电机机房对相关专业的要求变配电所对相关专业的要求 3. 低压配电配电电器用途分类干式变压器与断路器配合表JR20系列热继电器的规格、整定电流范围 T系列热过载继电器的整定电流断路器技术数据（一）~（三） 4. 电缆、电线选择及线路敷设各种载流量表矩形母线持续载流量母线槽持续载流量电线电缆载流量修正系数（一）~（三）电线电缆允许温度保护管、线槽及桥架横断面积填充率说明电线穿管最小管径（一）~（四）电线电缆外径与面积关系表电缆敷设要求电缆与其它物体间最小距离通信人孔、手孔尺寸…管材规格（一）~（五）电缆桥架规格阻燃或耐火电线电缆种类及阻燃级别选择 5. 常用电气设备电动机起动、保护电器及导线选择交流客货电梯保护设备及导线选择直流客货电梯保护设备及导线选择自动扶梯保护设备及导线选择不同调速形式的电梯主要技术指标不同环境下电气设备选型 6. 电气照明7. 建筑物防雷与接地安全8. 火灾自动报警及联动控制系统 9. 安全防范系统 10. 综合布线系统11. 通信网络系统、信息网络系统 12. 建筑设备监控系统 13. 有线电视系统 14. 有线广播系统 15. 智能家居系统 16. 机房工程弱电间、机房设置原则及设备布置要求弱电间对相关专业的要求电气竖井最小净深示意图 17. 附录短路电流选择表使用说明…20.相关资料柴油发电机组技术指标浪涌保护器数据表双电源自动转换开关表软启动选用配合表电动机保护1类配合速查表软体电磁屏蔽、防辐射材料：1.铜镍布 2.导电海绵3.导电网纱4.纯铜布5.纯镍布感谢您的阅读，祝您生活愉快。
各类建筑物的单位建筑面积用电指标
各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
(整理)各类建筑物的单位建筑面积用电指标
各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
各类建筑物的单位建筑面积用电指标
各类建筑物的单位建筑面积用电指标Final revision by standardization team on December 10, 2020.各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表）电力负荷计算基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
各类建筑物地单位建筑面积用电指标
各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
建筑照明功率密度值
建筑照明功率密度值由原国家经贸委经中国绿色照明工程项目办公室下达的关于编制国家建筑归明节能标准的任务，现已完成。
建设部已于6月发布公告，自2004年12月1日起开始执行。
除居住建筑外，办公、商业、旅馆、医院、学校和工业等6类建筑的照明节能标准作为强制性条文严格执行。
标准的制订主要依据大量的照明重点实测调查和普查的数据结果，并参考一些发达国家的照明节能标准，结合我国照明产品性能指标，经过周密论证和综合经济分析制定的。
标准根据我国能源形势和环境保护的总要求，在建筑照明领域必须提高能效，最大限度地节约能源，减少有害气体排放，以保护环境，同时标准也反映了我国当前电光源、灯具和电气附件的新发展和亲水平。
如三基色稀土荧光灯，金属卤化物灯等优质高效光源，电子和节能型电感镇流器的大量生产和推广应用，科学合理的优化设计以及加强监督管理等，都将促进我国绿色照明的实施。
现将7类建筑的照明功率密度值分述如下。
1、居住建筑居住建筑每户照明功率密度值不宜大于表1的规定。
表1 居住建筑每户照明功率密度值房间或场所照明功率密度/（w/㎡）对应照度值/Ix现行值目标值起居室7 6 100卧室75餐厅150厨房100卫生间1002、办公建筑办公建筑照明功率密度值不应大于表2的规定。
表2办公建筑照明功率密度值房间或场所照明功率密度/（w/㎡）对应照度值/Ix现行值目标值普通办公室11 9 300高档办公室、设计室18 15 500公议室11 9 300营业厅13 11 300文件不理、复印、发行室11 9 300档案室8 7 2003、商业建筑商业建筑照明功率密度值不应大于表3的规定。
表3商业建筑用功率密度值房间或场所照明功率密度/（w/㎡）对应照度值/Ix现行值目标值一般商店营业厅12 10 300高档商店营业厅19 16 500一般超市营业厅13 11 300高档超市营业厅20 17 5004、旅馆建筑旅馆建筑照明功率密度值不应大于表4的规定。
各类建筑各业态功率负荷密度指标
各类建筑、各业态功率负荷密度指标总指标130～160100～12065～85130～16080～100（一居室：6kW；两居室：8kW）110～120（含空调主机）80～100（含空调主机）100～120（含空调主机）120～130（含空调主机）80~90（含空调主机）100～120（含空调主机）130～160（含空调主机）130～160（含空调主机）100～120（含空调主机）80～100（含空调主机）60~80150~20010～25西式快餐（麦当劳/肯德基/必胜客/德克士）星巴克其他餐饮银行网点精品服饰2住宅底商460～80510～25电玩功率负荷密度（W 2）1购物中心高档百货甲级写字楼（ 5A级）写字楼（乙级）大型超市酒店式公寓物管用房儿童城零售大型酒楼特色餐饮健身序号业态名称家电超市（苏宁、国美）万达影城KTV 100（容量不小于洗浴员工食堂地下停车场步行商商业街总计： 250kW（按签100kW（按签约200～250（每间店铺10kW）100（容量不小于100（每间店铺容量不物业管理用房地下停车场普通住宅60～80（一居：4kW；三居：8kW；四居及以上：10kW；3餐饮200～250（每间店铺10kW）精品店/日用百货100（每间店铺容量不银行网点注：1.供电负荷总指标中，空调系统负荷均以压缩式制冷设备负荷为基准，如空调系统选用吸收式制冷设备，总供电负荷密度指标将降低30%～40%。
2.各业态供电负荷指标应根据本标准并结合当地经济发展水平及当地供电部门有关标准确定。
3.万达购物中心中家电超市、影城、KTV、电玩、健身等业态空调系统冷源由物业集中供应，不包含空调系统主机用电，负荷设计指标按70~80VA/m2进行设计预留（见后附各业态特殊设计要求）。
度（W/m2）照明系统(参考)60～8065～8545～5550～60（未设煤气或天然气）50～6040～5050～6050～6035～4050～6050～6050～6035～4040～5025～3035～405～10（按签约电量）按签约电量）间店铺容量不小于10kW）不小于10kW）容量不小于10kW）kW；两居：6kW；8kW；四居及以上：10kW；）间店铺容量不小于10kW）容量不小于10kW）不小于10kW）30～355～10。
