使用弯管器弯制两端等长蛇形铜管的方法研究
3 确定弯管时需要测量的铜管长度A
把以上过程确定的的Δ、C、r 代入公式一如下：
� ×∗ n − C×∗ n − 2r
A=
��1
��
(2)
� �×∗ n − 44.59×2
− 27.39×∗ n − 14.2
=
+1
代入相关数据后得到A 的最终化简结果，如公式(2)所
些蛇形管道的特点：每段U形管道都是等长的。给定每段U型管道长度，除了使用自动弯管机弯制，也可以手工使用弯管器
来实现。在最近两届的“制冷与空调设备组装与调试”全国职业院校技能大赛中，要求用给定长度的铜管，弯制出两端等长
度蛇形管，这就需要一定的技巧性。该文对这种特殊要求的蛇形铜管弯制方法进行研究。
关键词：蛇形管 延展量 U型弧长
程大学,2015. [2] 匡江红,夏鹏“. 制冷原理及设备”教学改革探索与实践
工业技术
表1 1/4英寸铜管弯制一个U型弯的延展量
序号 1 2 3 4 5 6 7 8 9 10
平均值
延展量Δ测试结果 3.0mm 3.5mm 2.5mm 3.5mm 2.5mm 3.5mm 3.0mm 2.5mm 2.5mm 3.0mm
2.95mm≈3mm
管的测量铜管长度。
4 弯制两端等长蛇形铜管 根据给定的长度L 和要求弯制的U型弯个数代入公式
得到了如图1所示的蛇形管。
5 CT-364A-06型弯管器弯制直径3/8英寸铜管方
法与上述方法相同
经 查 阅 资 料 ，C T - 3 6 4 A - 0 6 弯 管 器 的 弯 曲 半
径 r = 2 3 m m ，经 计 算 弯 制 一 个 3 / 8 英 寸 铜 管 U 型 弯
C =Πr =3.1423=72.22（mm），平均值法求Δ≈9.5mm。
使用弯管器弯制两端等长蛇形铜管的方法研究
使用弯管器弯制两端等长蛇形铜管的方法研究作者：张宝来源：《科技资讯》2019年第09期摘; 要：日常生活中，蛇形管道在制冷设备中使用非常普遍，如空调器的冷凝器、蒸发器，电冰箱的冷凝器、蒸发器等。
这些蛇形管道的特点：每段U形管道都是等长的。
给定每段U型管道长度，除了使用自动弯管机弯制，也可以手工使用弯管器来实现。
在最近两届的“制冷与空调设备组装与调试”全国职业院校技能大赛中，要求用给定长度的铜管，弯制出两端等长度蛇形管，这就需要一定的技巧性。
该文对这种特殊要求的蛇形铜管弯制方法进行研究。
关键词：蛇形管; 延展量; U型弧长中图分类号：TH137.5; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文献标识码：A; ; ; ; ; ; ; ; ; ; ; ; ; 文章编号：1672-3791（2019）03（c）-0073-02该研究中使用的是直径1/4英寸和直径3/8英寸两种规格的铜管，使用的弯管器是CT-364A-04和CT-364A-06两种弯管器。
这两种规格的弯管器弯制相应规格的铜管方法相同，我们以CT-364A-04型弯管器弯制直径1/4英寸铜管为例（见图1），详细地讲解操作过程。
对给定长度的铜管弯制两端等长蛇形管的整体思路用公式（1）所示：（1）A为弯管时需要测量的铜管长度;C为每段U型弧的长度;L为给定的铜管总长;n为U型弯数量;Δ为弯制一个U型弯时的铜管延展量;r为弯管器的弯曲半径。
整体研究思路：用给定铜管长度L加上弯制U型弯时的总延展量△×n，减去U型弯不考虑延展量时的总弧长度C×n，再减去铜管两端各预留出的一个半径长度共2r（为保证两端都与弧顶平齐），这个计算结果除以两端弧中间的直管段数量（也就是两条竖虚线之间的直管段数量，其数量比U型管多一个），得到两端弧中间的直管段长度，这个长度再加上弯管器的半径长度r，这样就得到了弯管时需要测量的铜管长度A。
1; 确定每段U型弧的长度C弯管器的0°和180°之间刚好是一个半圆弧，半圆弧的长度等于圆周长的一半，因此根据圆的周长公式可得：C=2Πr/2=Πr。
弯管的操作方法
弯管的操作方法弯管是一种常见的管道连接方式，它可以在管道中起到转向或连接的作用。
在实际操作中，我们需要掌握一些技巧和注意事项，以确保弯管的质量和安全性。
接下来，我将详细介绍弯管的操作方法。
我们需要准备好工作区域和所需工具。
在操作弯管之前，确保工作区域整洁，没有杂物和障碍物。
同时，准备好所需的工具，如管道切割机、弯管机、焊接设备等。
第二步，进行管道的测量和标记。
在进行弯管操作之前，我们需要准确测量管道的长度和弯曲角度。
使用测量工具，如卷尺、角度仪等，测量管道的长度和弯曲角度，并在管道上进行标记。
标记的位置应清晰可见，以便于后续操作。
接下来，使用管道切割机进行切割。
根据标记的位置，使用管道切割机将管道切割成所需的长度。
在切割过程中，要保持切割机稳定，切割线条应平直，以确保切割的准确性和平整度。
然后，将切割好的管道放入弯管机。
根据管道的长度和弯曲角度，选择合适的模具和弯曲机具进行操作。
将管道放入弯管机，并根据需要调整弯曲角度和弯曲半径。
在操作过程中，要注意保持管道的平直和稳定，避免管道变形或损坏。
完成弯管后，进行焊接。
根据需要，使用焊接设备将弯管与其他管道或连接件进行焊接。
在焊接过程中，要注意焊接温度和时间的控制，确保焊接质量和连接牢固。
进行弯管的检查和测试。
在完成弯管和焊接后，我们需要对弯管进行检查和测试，以确保其质量和安全性。
检查弯管的外观质量，包括弯曲角度、弯曲半径、焊接接头等。
进行压力测试，检测弯管是否能够承受所需的压力和流量。
总结一下，弯管的操作方法包括准备工作区域和工具、测量和标记管道、切割管道、弯管操作、焊接连接以及检查和测试。
在操作过程中，要注意安全和质量的要求，确保弯管的稳定性和可靠性。
同时，要根据具体情况选择合适的操作方法和工具，以确保操作的准确性和效率。
通过掌握这些操作方法，我们可以有效地完成弯管的工作，并获得良好的效果。
普通弯管机弯制小弯曲半径蛇形管的方法(精)
普通弯管机弯制小弯曲半径蛇形管的方法
第六图书馆
本文利用普通弯管机弯制小弯曲半径蛇形管的方法,并从弯制小弯曲半径弯管方法的比较、选用、普通弯管机的改进、模具的设计及调整等几个方面叙述在普通变管机上弯制小弯曲半径蛇形管的模具设计及防止椭圆度超差的方法及其可行性。
本文利用普通弯管机弯制小弯曲半径蛇形管的方法,并从弯制小弯曲半径弯管方法的比较、选用、普通弯管机的改进、模具的设计及调整等几个方面叙述在普通变管机上弯制小弯曲半径蛇形管的模具设计及防止椭圆度超差的方法及其可行性。
弯管机 蛇形管 弯曲 半径 椭圆度工业锅炉张辛烨不详1996第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆。

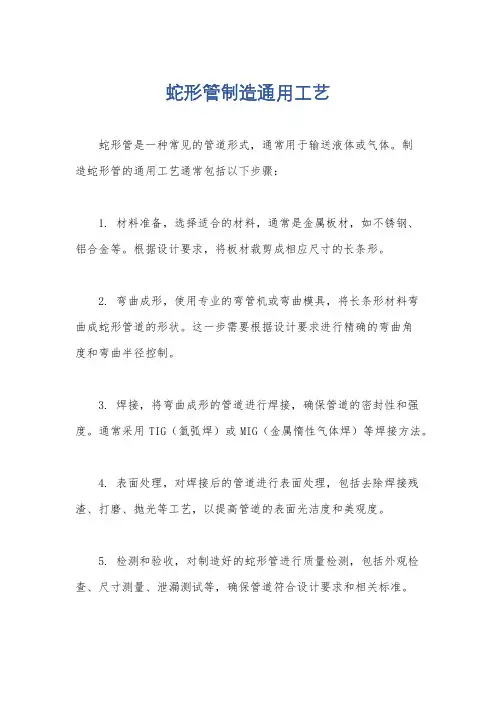

蛇形管制造通用工艺
