电力电缆技术规格书编制：1．概述2．标准3．设计3.1使用环境3.2 导体3.3 绝缘3.43.53.5 3. . 3. .4. . 4. .5. .5. .缆芯、填充及内衬层铠装外护套4．检查和试验5．标记6．其它7．供货方式5.. 5.. 6. . .6 . 6. . 7. . 7. .1．概述本规格书为电力电缆的的最基本的技术要求。
2．标准高、低压电缆应符合本规格书及以下最新版法规及规范的要求。
2.1国家标准GB/T2951.1－7－1997电缆绝缘和护套材料通用试验方法GB5013.1~4-97额定电压450V/750V 及以下橡皮绝缘电缆IEC60245)电缆的导体GB/T3956-1997GB/T12666.1－7－89电线电缆燃烧试验方法GB/T2706.1－3－91额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆IEC605023〜35KV交流金属封闭开关设备GB3906-91GB50150－91电气装置安装工程电气设备交接试验标准电气装置工程盘、柜及二次回路结线施工及验GB50171－92收规范交流高压电气动热稳定试验方法GB27062.2 国际标准绝缘电缆的导体IEC60228(1978-01)IEC60332电缆在着火条件下的试验额定电压1kV —35kV的挤压固体电介质绝缘电力IEC60502电缆电缆绝缘和护套材料通用试验方法IEC60811IEC60183选择高压电缆的指引IEC60228绝缘电缆的导体IEC60287-1电缆-电流的额定值计算-第1 部分：额定电流公式（100%载荷因素）及损失的计算IEC60287-2电缆-电流额定值的计算-第2 部分：热敏电阻IEC60287-3电缆-电流额定制的计算-第3部分：各区操作条件火灾情况下的电缆的测试IEC60332IEC60445人机界面、标识及识别（设备端子及某种设计的导体的端子的识别，包括文字数字系统的一般规定）的基本原则及安全原则IEC60502额定电压在1千伏（U< （指数）m>=102千伏）到30千伏（U< （指数）m>36千伏）带挤压绝缘的电缆及其配件IEC60754焚烧电缆材料时对气体的检测其它有关规范制造厂采用上述规范及上述规范所指定的规范应为最新版本。
电力电缆技术规范书
电力电缆技术规范书1、总则本规范书适用于交流额定电压0.6/1KV挤出绝缘电力电缆的订货。
本规范书规定了使用交流额定电压0.6/1KV电力电缆的结构材料、技术条件、验收规则、试验、包装及储运。
2、引用标准引用的所有标准均为最新版本GB/T12706-2008 额定电压1KV（U m=1.2KV）到35KV（U m=40.5KV）挤包绝缘电力电缆及附件IEC60502-1；2004 额定电压1-30KV挤包固体绝绷电力电缆GB2952-2008 电缆外护层GB/T3956-2008 电缆的导体GA306-2007 阻燃及耐火电缆GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB50217-2007 电力工程电缆设计规范3. 使用特性3.1 运行条件3.1.1 系统额定电压：挤包绝缘电力电缆为1KV及以下3.1.2 电缆额定电压U0/U：挤包绝缘电力电缆为0.6/1KV.3.1.3 正常运行时导体最高温度：采用聚氯乙烯绝缘为70℃；采用交联聚乙烯绝缘为90℃。
3.1.4 系统频率：50HZ3.2 安装条件3.2.1 具有聚氯乙烯绝缘或护套的电缆，安装时的环境温度不宜低于0℃。
3.2.2 对于挤包绝缘电力电缆安装时的最小弯曲半径见下表。
4. 产品的主要技术条件额定电压0.6/1KV聚氯乙烯电力电缆的产品结构及各项技术指标符合GB/T12706-2008《额定电压1KV到35KV挤包绝缘电力电缆及附件》第1部分：额定电压1KV和3KV电缆的规定。
4.1 结构材料4.1.1 导体4.1.1.1 导体结构和外径符合GB/T3956-2008的规定。
4.1.1.2 导体单线采用TR型圆线或LY6型圆铝线，两者应分别符合GB3953-2009《电工圆铜线》和GB3955-2009《电工圆铝线》的规定。
TR型圆铜线在20℃时的电阻率不大于0.017241Ω·mm2/m，伸长率不小于25%。
4电力电缆技术规格书
除非在数据单中有说明，外护套的颜色如下：
a)0.6/1kV额定电压的交流电缆：黑色或灰色
b)0.6/1kV额定电压以上的交流电缆：红色、白色或紫色（按电压升高顺序排列）或由供货商给定
c)50V以上额定电压的直流电缆:黄色
d)内部安全电路的电缆:浅蓝色
注：各种电压等级电缆的颜色最终应由供货商提供并得到业主认可。
注释1.除黄/绿色外，不允许两种颜色混淆。而且每种覆盖的外表面区域应在30%～70%之间。除黄/绿色外，亮蓝色一般用于中性和减少交叉部分的导体中。
注释2．除黑色、浅蓝色、褐色外，还允许使用下列颜色：灰色、橙色、粉红色、红色、青绿色、紫色、白色。但是如果有特殊的需要，这些颜色要单独地使用。
注释3．数字的标记要使用不易擦掉的材料或与黑色形成对比色（如白色）的方法。
d.如果参考标准或供货方有特殊要求，那麽屏蔽层可以放置于所有类型的电缆中。
屏蔽层可以放置于：
－绝缘层下
－单芯中
－多芯的束中
由铜带组成的屏蔽层，需要有不小于0.07mm的厚度，并且要重叠交叉。(大约5 mm的重叠）
e.铠装外层可以是：
－金属丝
－金属带
－金属网
铠装外层的连接必须采用焊接方式，但使用网带铠装外层时例外。
在适当的时候要进行压力检测试验。
c.防爆性
防爆性要依据参考规范中的规定用成功试验结果来证明。
d.阻燃性
阻燃性要依据参考规范中的规定用成功试验结果来证明。
e.防火性
防火性要依据参考规范中的规定用成功试验结果来证明。
f.抗腐蚀性气体性
对电缆抗大量的酸性气体（就盐酸的浓度来说为0.3%）的测试试验的进行应与标准一致。
3）额定电压（绝缘性）
电力电缆技术规格书
电力电缆技术规格书一、材料选择及总体要求一级电线电缆使用场所，所有电线电缆均采用低烟无卤型(WD)。
1.消防干线电缆均采用隔离型(柔性)矿物绝缘电缆NG-A-0.6/1KV，（双电源供电时中间加分隔板）。
终端配电箱（柜）至消防设备均采用阻燃耐火型WDZAN-YJY-0.6/1KV且沿专用电缆桥架敷设（刷防火涂料）。
2.10KV高压电缆采用均采用阻燃交联型WDZAN-YJY-8.7/10KV聚乙烯绝缘聚乙烯护套铜芯电力电缆，沿金属电缆桥架(CT)在变配电间内敷设；10KV高压进线电缆采用WDZAN-YJY22-8.7/10KV,沿地下缆沟套管方式敷设至机房楼变配电间；3.低压电线均采用阻燃型WDZA-BYJ－450/750V塑料绝缘铜芯线，其中一级负荷的消防动照分支线路采用耐火线WDZAN-BYJ－450/750V。
并且所有消防动照分支线路均穿金属管暗敷（金属管应暗敷在不燃烧体结构内且保护层厚度不应小于30mm）或外刷防火涂料在吊顶内敷设，并且通过可挠金属（RG）与所有强弱电终端设备相联接。
4.低压电缆均采用阻燃交联型WDZA-YJY-0.6/1KV聚乙烯绝缘聚乙烯护套铜芯电力电缆，沿金属电缆桥架(CT)在低配间内敷设至楼层配电柜。
二、编制依据1.《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定》GB12706.1-91；2.《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯绝缘电力电缆》GB12706.3-91；3.《电缆的导体》GB/T39564.《电力电缆工程设计规范》GB50217；5.《电线电缆交货盘》GB4005；6.《电缆外护套》GB/T2952；7.《电线电缆识别标志方法》GB6995；8.《电线电缆电性能试验方法》GB/T3048.三、使用范围1.运行环境条件：海拔高度：≤2000M；环境温度：－10℃～＋55℃；相对湿度：≤95%。
2.运行条件：/U：8.7/10KV，0.6/1KV；电力电缆系统标称电压U电线标称电压U/U：450/750V；系统频率：50Hz。
电力电缆技术规格书正式)
电力电缆技术规格书编制：目次1．概述.................................................................................... 错误！未指定书签。
2．标准.................................................................................... 错误！未指定书签。
3．设计.................................................................................... 错误！未指定书签。
3.1使用环境 ............................................................ 错误！未指定书签。
3.2 导体................................................................. 错误！未指定书签。
3.3 绝缘................................................................. 错误！未指定书签。
3.4 缆芯、填充及内衬层........................................ 错误！未指定书签。
3.5 铠装................................................................. 错误！未指定书签。
3.5 外护套 ............................................................. 错误！未指定书签。
4．检查和试验........................................................................ 错误！未指定书签。
电力电缆技术规范书
抗干扰性能：电缆应具有一定的抗干扰性能， 以减少电磁干扰对周围环境的影响。
02
绝缘电阻：绝缘电阻是电缆绝缘性能的重要指 标，需符合相关标准。
04
介质损耗：电缆的介质损耗应尽可能小，求
抗拉强度：电缆应具有一定的抗拉强度， 以承受外力作用
耐腐蚀性能：电缆应具有一定的耐腐蚀 性能，以适应各种环境条件
保护层制造工艺
保护层材料：采用聚氯乙烯、 聚乙烯等材料
制造工艺流程：导体加工、绝 缘层制造、保护层制造
制造设备：挤塑机、冷却设备、 牵引设备等
质量检测：外观检测、尺寸检 测、性能检测等
填充物制造工艺
填充物材料：一般为聚乙烯或聚氯乙烯等塑料材料 制造工艺流程：将材料加热熔化后，通过模具进行注射成型 填充物作用：保护电缆芯线，增加电缆的柔韧性，提高电缆的抗拉强度 制造工艺要求：填充物应均匀、密实，无气泡、裂纹等缺陷
电力电缆技术规范书
汇报人：
单击输入目录标题 电缆概述 电缆材料 电缆结构与设计 电缆制造工艺 电缆性能测试与评价
添加章节标题
电缆概述
电缆的定义和作用
电缆的定义：电缆是由一根或多根相互绝缘的导体和外包绝缘保护层 制成，将电力或信息从一处传输到另一处的导线。
电缆的作用：电缆主要用于传输电能、信息和数据，广泛应用于电力、 通信、交通、军事等领域。
修复方法：临时修复、永久修复等
电缆安全与环保要求
电缆的安全使用要求
电缆的安装与敷设：应按照相关规定进行安装和敷设，确保电缆的安全和稳定。 电缆的防护措施：采取相应的防护措施，防止电缆受到外力破坏或自然灾害的影响。 电缆的绝缘要求：电缆的绝缘应符合相关标准，确保电缆在使用过程中的安全。 电缆的防火要求：采取相应的防火措施，防止电缆在火灾等紧急情况下发生故障。 电缆的防爆要求：对于易爆、易燃场所，应采用防爆、防火电缆，确保电缆在使用过程中的安全。
电缆技术规格书
高低压电缆技术规格书************公司目录1.概述 (1)2.总体要求 (1)3.技术规格书 (2)3.1.技术标准 (2)3.2.产品名称 (2)3.3.执行标准 (3)3.4.使用特性 (4)3.5.技术要求 (4)3.6.成品电缆 (6)4.试验 (6)5.包装及运输和保管 (7)6.供应商文件 (16)7.现场服务 (17)8.质量保证 (18)9.完成时间及其它有关事项 (18)10.验收标准和方法 (19)11.投标方需填附表 (19)1.概述本工程为*************公司焦炉气制LNG项目，建设地点位于********循环经济聚集区。
本项目以***********为主。
项目包括10KV高压电缆和0.4KV 低压电缆及控制电缆。
2.总体要求2.1.高、低压电力电缆的技术要求要符合国家有关规定，并满足************公司的现场工艺技术要求；2.2.高、低压电力电缆技术规范要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合工业标准的优质产品；2.3.本技术规范书适用于京宝新奥LNG项目高、低压电力电缆。
规范书提出了高、低压电力电缆的制造、性能、安装和试验等方面的技术要求。
2.4.如果乙方没有以书面形式对本技术规范书的条文提出异议，则意味着乙方提供的产品完全符合本技术规范书的要求。
如有异议，应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。
2.5.本技术规范书使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。
2.6.本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2.7.本技术规范书未尽事宜，由甲、乙双方协商确定。
3.技术规格书3.1.技术标准3.1.1.供货长度应大于等于技术规格书中规定的长度，并有以米为单位的计米标识、规格型号、制造厂标识。
高低压电力电缆及低压控制缆技术规格书
高低压电力电缆及低压控制缆技术规格书第一条技术要求1、名称：2、操作环境：2.1环境温度：-30℃~50℃2.2相对湿度：50%2.3大气压力：冬季：898.4hPa夏季：885.6hPa2.4使用场所：低压配电室2.5地震烈度：8 度2.6海拔高度不超过1500m。
3、执行标准：GB/T12706.2-20024、产品型号：-1000 YJV-1000 VV-1000 DJYVP-300 RVVP-450 YJV-12KV VV22YZW-5005、产品适用范围：适用于交流额定电压10KV及以下输配电线路作配送电能用。
6、产品使用特性：6.1、额定电压10/12KV。
低压控制缆额定电压450/750V。
6.2、高压电缆长期允许工作温度为90℃，低压电缆长期允许工作温度为-30℃～100℃。
7、工艺要求：7.1、导体应符合GB/T3956—97的规定，导体采用无氧铜，表面应光洁、无油污、无损伤绝缘的毛刺、锐边或断裂的单线，铜导体的纯度≥99.99%。
7.2、绝缘采用交联聚乙烯塑料绝缘，绝缘层的厚度应符合GB/T12706.2-2002的规定。
7.3、成缆绝缘线芯应绞合成缆，最外层的绞合方向为右向，其绞合节距为应不大于外径的60倍。
缆芯外绕包塑料或其他非吸湿性材料。
7.4、护套护套材料为聚氯乙稀护套材料。
8、试验：8.1、导体直流电阻应符合GB/T3956—97的规定。
8.2、绝缘线芯应经受交流50HZ的火花试验。
8.3、高压电缆：交流电压试验；30.5kV/5min不击穿。
低压电力电缆：交流电压试验；3.5 kV/5min不击穿。
控制缆：交流电压试验；2500V/5min不击穿。
9、包装：电缆应成卷或成盘包装，排线整齐，电缆盘应符合GB4005的规定。
10、订货数量：见供货范围表。
11、交货地点：内蒙古鄂尔多斯市盛元水泥有限责任公司。
12、交货时间：高压电力电缆供货范围表：注：要求所有项必须有单项报价，但仍需按招标文件格式报出合价。
WDZAN-YJY23低压电力电缆技术规格书
W D Z A N-Y J Y23低压电力电缆技术规格书标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-1kV低压电力电缆技术规格书1 适用范围本技术规格书适用于所需的1kV低压电力电缆。
2 工作条件电缆的额定电压U0/U（U m）为1（）kV。
在电缆的电压表示U0/U（U m）中：U0----电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U ----电缆设计用的导体间的额定工频电压；U m----设备可承受的“最高系统电压”的最大值。
绝缘混合料的导体最高温度绝缘混合料的导体最高温度见表1.表1电缆的型号、名称见表2。
表 2导体导体应符合GB/T 3956规定的退火铜导体。
导体外绕包耐火带。
绝缘绝缘采用交联聚乙烯绝缘料，绝缘标称厚度应符合GB/T 的规定。
多芯电缆的缆芯、填充物及包带4.3.1 缆芯由绝缘单线绞合而成。
4.3.2 允许填充适量的阻燃填充绳，保证缆芯圆整。
4.3.3 缆芯外绕包合适的带材扎紧。
内衬层内衬层采用挤包一层无卤低烟阻燃聚烯烃护套料，其厚度应合GB/T 的规定。
铠装层铠装层采用双层钢带间隙绕包形式，其技术要求符合GB/T 的规定。
外护套电缆外护套采用无卤低烟阻燃聚烯烃护套料，护套厚度及技术要求符合GB/T 的规定。
电气性能电气性能应符合GB/T 的规定。
机械物理性能机械物理性能应符合GB/T 的规定。
阻燃、耐火性能阻燃、耐火性能应符合GB/T 19666的规定。
5 电缆交货长度电缆交货长度根据双方协议，允许以任何长度电缆交货。
6 检验规则电缆由制造方的质量检验部门检验合格方能出厂，每个出厂的包装件上附有产品质量检验合格证。
产品应按GB/T 的要求的试验项目进行试验验收。
7 标志、包装、运输、储存标志成品电缆的护套表面应有制造厂名称、产品型号及额定电压的连续标志，标志应字迹清楚、容易辨认、耐擦。
成品电缆标志应符合 GB/T 规定；电缆绝缘线芯标志应符合GB/T 规定。
电力电缆技术规范书
电力电缆技术规范书电力电缆技术规范书中国电信集团公司内蒙古网络资产分公司二ΟΟ九年三月1.要紧技术要求和指标1.1导体应采纳TR型圆铜单线或镀锡圆铜单线。
1.2导体中单线的最大直径应符合表1的规定。
1.1.4导体应进行绞合，不承诺整股接头，股线中的单线承诺接头。
但相邻两个接头的间距应在小于300mm.。
1.2、隔离层1.2.1阻燃型电缆的导体表面应有非吸湿性材料的隔离层。
1.2.2耐火型电费的导体表面应有耐火隔离层，其性能应符合电缆相应的耐火特性要求。
1.3、绝缘层1.3.1绝缘层材料电缆绝缘用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。
1.3.2绝缘应紧密地挤包在线芯上，且容易剥离而不损害导体。
绝缘的横断面上应无目力可见和砂眼等缺陷。
1.3.3绝缘层性能1.3.4绝缘厚度电缆绝缘层的标称厚度应符合表3中规定,绝缘层的平均厚度应不小于标称厚度,最薄应不小于标称厚度的90%—0.1mm。
每根绝缘线芯应用颜色标志识别，标志方法应符合表4的规定验作为工序中间检查，试验电压应符合表5规定。
1.4.1两芯及以上电缆的绝缘线芯应进行绞合成缆〔标称截面为4mm2的两芯电缆承诺作成平行型〕。
1.4.2阻燃型电缆的线芯间隙应用阻燃材料填充圆整，缆芯表面应用耐火带作叠盖绕包。
1.4.3耐火型电缆的线芯间隙应用耐火材料填充圆整，缆芯表面应用耐火带作叠盖绕包。
1.5、内衬层铠装型电缆必须有内衬层，其材料的性能应与护套材料一致，内衬层可采纳挤包型或绕包型，其标称厚度，挤包型的厚度应不小于标称值的80%—0.2mm。
1.6、铠装1.6.1铠装层用钢带，阻燃型电缆承诺采纳涂装钢带，耐火型电缆采纳镀锌钢带，其厚度和宽度应符合表6的规定。
应被外层所覆盖。
1.6.3钢带承诺焊接，焊接处应牢固、光滑、无孔洞、卷边和毛刺等缺陷。
1.7、护套材料1.7.1护套材料电费护套用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。
1.7.2电缆护套的机械物理性能要求应符合表7规定。
WDZAN-YJY23低压电力电缆技术规格书
W D Z A N-Y J Y23低压电力电缆技术规格书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIWDZAN-YJY23-0.6/1kV低压电力电缆技术规格书1 适用范围本技术规格书适用于所需的WDZAN-YJY23-0.6/1kV低压电力电缆。
2 工作条件2.1 电缆的额定电压U0/U（U m）为0.6/1（1.2）kV。
在电缆的电压表示U0/U（U m）中：U0----电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U ----电缆设计用的导体间的额定工频电压；U m----设备可承受的“最高系统电压”的最大值。
2.2绝缘混合料的导体最高温度绝缘混合料的导体最高温度见表1.表1电缆的型号、名称见表2。
表 24.1 导体导体应符合GB/T 3956规定的退火铜导体。
导体外绕包耐火带。
4.2绝缘绝缘采用交联聚乙烯绝缘料，绝缘标称厚度应符合GB/T 12706.1的规定。
4.3 多芯电缆的缆芯、填充物及包带4.3.1 缆芯由绝缘单线绞合而成。
4.3.2 允许填充适量的阻燃填充绳，保证缆芯圆整。
4.3.3 缆芯外绕包合适的带材扎紧。
4.4 内衬层内衬层采用挤包一层无卤低烟阻燃聚烯烃护套料，其厚度应合GB/T 12706.1的规定。
4.5 铠装层铠装层采用双层钢带间隙绕包形式，其技术要求符合GB/T 12706.1的规定。
4.6 外护套电缆外护套采用无卤低烟阻燃聚烯烃护套料，护套厚度及技术要求符合GB/T 12706.1的规定。
4.7电气性能电气性能应符合GB/T 12706.1的规定。
4.8机械物理性能机械物理性能应符合GB/T 12706.1的规定。
4.9阻燃、耐火性能阻燃、耐火性能应符合GB/T 19666的规定。
5 电缆交货长度电缆交货长度根据双方协议，允许以任何长度电缆交货。
6 检验规则6.1电缆由制造方的质量检验部门检验合格方能出厂，每个出厂的包装件上附有产品质量检验合格证。
电力电缆技术规格书
CDP 油气储运项目设计规定CDP-S-GU-EL-003-2009/B电力电缆技术规格书2009-11-26发布 2009-11-30实施中国石油天然气股份有限公司天然气与管道分公司发布前言为了加强设备、材料的采购过程管理，统一油气储运项目设备材料技术规格书的编制格式、主要订货技术要求和技术评分标准，按照中国石油天然气与管道分公司“标准化模块化信息化”设计工作的要求，特编制本技术规格书。
本文件适用于油气储运工程电力电缆采购。
本文件包括技术条件、数据单和技术评分表三部分内容：——技术条件部分为各工程项目通用并统一的技术要求；未经发布单位批准，任何单位或个人不得对该部分进行修改；——数据单是为了统一各工程项目实际使用，在工程项目使用中填入用于订货的参数；工程项目中的数据单应按照建设项目管理程序，经审批后用于订货；——技术评分表是为了统一招标投标过程中通用技术组评分标准，在工程项目使用中，可根据工程项目特点进行调整、修改，修改后用于工程项目的技术评分表应按照建设项目管理程序，经审批后方可使用。
本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。
本文件起草单位：中国石油天然气管道工程有限公司本文件主要起草人：：彭艮鹏王新坤付伟本文件评审专家组：孙宗源高秀春本文件由中国石油天然气管道工程有限公司电力室负责具体技术内容的解释。
联系人：杜庆山联系电话：本文件在执行过程中，如有任何意见和建议，请反馈至：中国石油天然气管道工程有限公司北京石油咨询中心地址：北京市宣武区广安门内大街甲311号院中国石油管道大厦9层邮政编码100053联系人：陈怡静联系电话：电子邮箱。
目录第一部分基本要求................................................................................................................................................1范围...................................................................................................................................................................2 名词定义 ........................................................................................................................................................3项目总体要求 (3)第二部分通用技术要求.........................................................................................................................................1采用规范、标准及法规 (5)2供货范围及界面 (5)3设计与制造 (6)4材料 (10)5检验与测试 (12)6铭牌 (16)7涂层、包装和运输 (16)8提交文件 (17)9验收 (17)10保证和担保 (18)第一部分基本要求1范围本技术规格书对电力电缆的功能设计、材料、结构、性能、安装、试验和采办提出了最低要求.。
4x35平方电缆技术规格书
4x35平方电缆技术规格书4x35平方电缆是一款质量优良、性能稳定的电力传输产品，广泛应用于电力工程领域。
本文将介绍4x35平方电缆的技术规格书，帮助用户更加深入了解该产品。
1. 产品名称：4x35平方电缆。
2. 产品型号：YJV-4x35。
3. 使用范围：本产品适用于交流额定电压0.6/1KV及以下的电力传输和配电系统。
4. 产品结构：本产品由导体、绝缘层、填充层、护套层等组成。
导体采用高纯度铜制成，绝缘层采用交联聚乙烯材料，填充层采用聚丙烯纤维，护套层采用PVC材料。
5. 产品性能：本产品的技术性能符合国家标准GB/T12706.1-2008《额定电压1KV及以下电力电缆的通用规定》的要求，具有以下优点：（1）导体电阻小，传输效率高。
（2）绝缘层耐电压高，抗电弧性能好，电气性能稳定。
（3）填充层能有效阻止水进入电缆内部，保证电缆的安全稳定运行。
（4）护套层耐磨损、耐老化，具有良好的耐腐蚀性。
6. 产品标准：本产品符合国家标准GB/T 12706.1-2008《额定电压1KV及以下电力电缆的通用规定》的要求，同时也符合行业标准《电力电缆技术条件》（DL/T 5022-2012）中的相关规定。
7. 包装及存储：本产品按国家标准要求进行包装，每卷长度为100米，包装采用木质托盘或塑料托盘。
存放时，应避免阳光直射、潮湿、酸碱等化学品腐蚀，建议存放在干燥、通风、没有腐蚀气体的室内。
总之，4x35平方电缆是一款性能优良、质量可靠的电力传输产品，能够满足用户的不同需求。
同时，用户在购买和使用该产品时，也应按照相关标准要求进行操作，保证产品的安全、稳定、持久的运行。
27.5kv电力电缆技术规格书
额定电压27.5kV电力电缆技术规格书1 适用范围本技术规格书适用于额定电压27.5kV的电力电缆。
2 使用特性2.1 环境温度： -35℃～40℃。
2.2 电缆导体的最高工作温度为90℃。
2.3 短路时（最长时间不超过5s），电缆导体的最高温度不超过250℃。
2.4 电缆不允许敷设在铁质管道中，允许在非磁性管道中敷设。
3 电缆型号、名称及规格电缆的型号、名称及规格见表1。
表 14 技术要求4.1导体铜导体符合GB/T 3956的规定。
导体表面光洁，无油污，无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线。
4.2导体屏蔽导体屏蔽为挤包的半导电层，挤包的半导电料是交联型材料。
半导电层均匀地包覆在导体上，表面光滑，无明显绞线凸纹，无尖角、颗粒、烧焦和擦伤的痕迹。
导体屏蔽标称厚度为1.0mm，最薄处不小于标称值的80%。
4.3绝缘绝缘采用交联聚乙烯材料，挤包紧密，表面平整，绝缘标称厚度为11mm，绝缘厚度的平均值不小于标称值，绝缘任意一处最薄点的厚度不小于标称值的90%。
绝缘的偏心度不大于10%。
4.4绝缘屏蔽绝缘屏蔽为挤包的半导电层，挤包的半导电料是交联型材料。
半导电层光滑，无尖角、颗粒、烧焦和擦伤的痕迹。
绝缘屏蔽的标称厚度为1.2mm，最薄处不小于标称值的80%。
4.5 金属屏蔽金属屏蔽由疏绕软铜丝及铜带组成，在铜丝表面用反向铜带扎紧。
4.6隔离层在阻水层和铠装层间设挤包型隔离层，厚度不小于2.0mm，内衬层应光滑、圆整，无焦料，疙瘩、气孔、砂眼和裂口等缺陷。
4.7包带层隔离套外应重叠绕包无卤低烟阻燃玻璃纤维带。
4.8铠装层电缆铠装采用细圆铝丝铠装，铠装应紧密。
铠装结构符合GB/T 28427的规定。
4.9包带层铝丝铠装后应重叠绕包非吸湿性材料带。
4.10外护套TDWD-YJY73型电缆外护套采用无卤低烟阻燃护套料，TDDD-YJY72型电缆外护套采用低卤低烟阻燃护套料，其厚度符合GB/T 28427的规定。
10KV电缆技术规格书
xxxxxx公司xx矿井10KV下井电缆（副井）技术规格书xx煤炭设计研究院xxxx机电部2005年10月技术规格书一、使用范围：1、使用环境1）双突矿井；2）环境温度＋40℃～－5℃；3）环境湿度平均95%。
2、运行环境1）敷设方式：在空气中敷设。
2）工作温度：电缆芯线允许长期最高工作温度为90℃。
3）线芯短路温度：不超过250℃，持续最长时间不超过5s二、电缆类型及技术参数：1、电缆名称及型号：铜芯交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆MYJV42 8.7/10KV 3×185mm2、系统参数：1）系统额定电压为交流10KV，频率50Hz。
2 ）系统为中性点不接地系统。
系统单相接地可能运行2小时。
3 ）电缆载流量不得小于412A（环境温度40℃）。
3、电缆技术参数：1）导体材质：铜导体2）导体标称截面：185mm23）电缆载流量不得小于412A（环境温度40℃）。
4）导体最大允许短路电流：26.49KA（1秒）5）交流试验电压：30KV （施加试验电压5分钟，绝缘不击穿）4、制造标准：电缆生产应符合以下规定：MT818.13-1999《煤矿用阻燃电缆》。
四、供货范围及供货时间1、电缆数量：每根长度：1300米（仅供订货参考）六根2、供货时间：2006年元月注：本技术规格书所提出的技术要求，并未对一切技术细节作出规定，未充分引述有关标准和规范的条文，供方应保证提供符合本规格书要求和有关国家标准和行业标准的优质产品，以保证电缆及电网的安全可靠运行。
电力电缆技术规范书
电力电缆技术规范书1、总则本规范书适用于交流额定电压0.6/1KV挤出绝缘电力电缆的订货。
本规范书规定了使用交流额定电压0.6/1KV电力电缆的结构材料、技术条件、验收规则、试验、包装及储运。
2、引用标准引用的所有标准均为最新版本GB/T12706-2008 额定电压1KV（U m=1.2KV）到35KV（U m=40.5KV）挤包绝缘电力电缆及附件IEC60502-1；2004 额定电压1-30KV挤包固体绝绷电力电缆GB2952-2008 电缆外护层GB/T3956-2008 电缆的导体GA306-2007 阻燃及耐火电缆GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB50217-2007 电力工程电缆设计规范3. 使用特性3.1 运行条件3.1.1 系统额定电压：挤包绝缘电力电缆为1KV及以下3.1.2 电缆额定电压U0/U：挤包绝缘电力电缆为0.6/1KV.3.1.3 正常运行时导体最高温度：采用聚氯乙烯绝缘为70℃；采用交联聚乙烯绝缘为90℃。
3.1.4 系统频率：50HZ3.2 安装条件3.2.1 具有聚氯乙烯绝缘或护套的电缆，安装时的环境温度不宜低于0℃。
3.2.2 对于挤包绝缘电力电缆安装时的最小弯曲半径见下表。
4. 产品的主要技术条件额定电压0.6/1KV聚氯乙烯电力电缆的产品结构及各项技术指标符合GB/T12706-2008《额定电压1KV到35KV挤包绝缘电力电缆及附件》第1部分：额定电压1KV和3KV电缆的规定。
4.1 结构材料4.1.1 导体4.1.1.1 导体结构和外径符合GB/T3956-2008的规定。
4.1.1.2 导体单线采用TR型圆线或LY6型圆铝线，两者应分别符合GB3953-2009《电工圆铜线》和GB3955-2009《电工圆铝线》的规定。
TR型圆铜线在20℃时的电阻率不大于0.017241Ω·mm2/m，伸长率不小于25%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

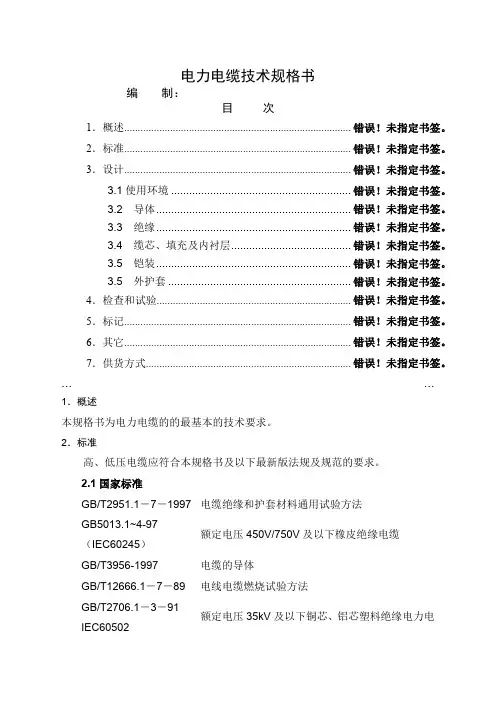

电力电缆技术规格书编制：
目次
1．概述 (3)
2．标准 (3)
3．设计 (4)
3.1使用环境 (4)
3.2 导体 (5)
3.3 绝缘 (5)
3.4 缆芯、填充及内衬层 (5)
3.5 铠装 (5)
3.5 外护套 (5)
4．检查和试验 (6)
5．标记 (6)
6．其它 (6)
7．供货方式 (6)
……
1．概述
本规格书为电力电缆的的最基本的技术要求。
2．标准
高、低压电缆应符合本规格书及以下最新版法规及规范的要求。
2.1国家标准
GB/T2951.1－7－1997 电缆绝缘和护套材料通用试验方法
GB5013.1~4-97
（IEC60245）
额定电压450V/750V及以下橡皮绝缘电缆GB/T3956-1997 电缆的导体
GB/T12666.1－7－89 电线电缆燃烧试验方法
GB/T2706.1－3－91 IEC60502 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆
GB3906-91 3～35KV交流金属封闭开关设备
GB50150－91 电气装置安装工程电气设备交接试验标准
GB50171－92 电气装置工程盘、柜及二次回路结线施工及验收规范
GB2706 交流高压电气动热稳定试验方法2.2 国际标准
IEC60228(1978-01) 绝缘电缆的导体
IEC60332 电缆在着火条件下的试验
IEC60502 额定电压1kV－35kV的挤压固体电介质绝缘电力电缆
IEC60811 电缆绝缘和护套材料通用试验方法
IEC60183 选择高压电缆的指引
IEC60228 绝缘电缆的导体
IEC60287-1 电缆-电流的额定值计算-第1部分：额定电流
公式（100%载荷因素）及损失的计算
IEC60287-2 电缆-电流额定值的计算-第2部分：热敏电阻IEC60287-3 电缆-电流额定制的计算–第3部分：各区操
作条件
IEC60332 火灾情况下的电缆的测试
IEC60445 人机界面、标识及识别（设备端子及某种设计
的导体的端子的识别，包括文字数字系统的一
般规定）的基本原则及安全原则IEC60502 额定电压在1千伏（U<（指数）m>=102千伏）
到30千伏（U<（指数）m>36千伏）带挤压绝
缘的电缆及其配件
IEC60754 焚烧电缆材料时对气体的检测
其它有关规范
制造厂采用上述规范及上述规范所指定的规范应为最新版本。
3．设计
3.1使用环境
3.1.1电缆应能安装在焦化现场中规定的使用条件，额定电压U0/U
为0.6/1kV，额定频率为50Hz。
3.1.2电缆能适用于焦化工厂内的动力配电、控制及照明。
3.1.3电缆用于TN-S直接接地系统。
3.1.4电缆的敷设方式采用地下敷设和地上敷设。
地下敷设采用直
接埋地敷设、穿钢管埋地敷设，地上敷设采用电缆桥架敷设，沿吊
架吊钩敷设，穿钢管及PVC硬塑料管明配。
3.1.5电缆的性能应符合IEC60502及本规格书要求。
3.1.6 根据IEC60332的要求，电缆应为阻燃型。
3.1.7 电缆导体的长期允许工作温度为70℃。
3.1.8 短路时（最长持续时间不超过5s）电缆导体的最高温度不超
过160℃。
3.2 导体
3.2.1 导体结构、性能及外观符合GB/T3956-1997的规定。
3.2.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
3.3 绝缘
3.3.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整，色泽均匀。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
3.3.2绝缘的平均厚度不小于GB/T12706.1-2002中规定的标称值，绝缘的最薄点厚度不小于标称值的90%-0.1mm。
3.3.3 绝缘线芯采用颜色识别，分色规则符合GB6995-1986的规定。
3.4 缆芯、填充及内衬层
3.4.1 电缆绝缘线芯成缆方向为右向。
3.4.2 电缆的缆芯中用非吸湿性材料填充。
3.4.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合GB/T12706.1-2002的规定。
3.5 铠装
3.5.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。
3.5.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%。
3.5.2 钢带厚度符合GB/T12706.1-2002的规定，钢带绕包圆整光滑。
3.5 外护套
3.6.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀。
3.6.2 护套厚度符合GB/T12706.1-2002的规定，其任一点的最小厚度不小于标称厚度80%-0.2mm。
4．检查和试验
4.1 例行试验依据国家标准和IEC60502进行。
4.2 除例行试验外，应依据IEC60502，16.2.1条测量电缆的绝缘电阻。
4.3 试验和最终补充检查项目的证明，应由买方认可。
4.4 成品电缆经受3500V交流电压，时间5min的试验而不击穿。
4.5 电缆的绝缘电阻常数：20℃时，不小于36.7MΩ·km；70℃时，不小
于0.037MΩ·km。
4.6 电缆导体20℃时直流电阻符合GB/T3956-1997的规定。
4.7 成品电缆的不圆度不大于10%。
4.8 成品电缆能通过GB/T18380.1-2001的不延燃试验。
5．标记
5.1电缆标记应符合国家标准和IEC60502，第三条的要求。
5.2电缆应成盘运输，盘上两处应有耐风雨漆标明以下内容：
合同号：XXXXX
订货号：XXXXX
盘号：XXXXX
型号：XXXXX
规格：XXXXX
电缆编号：XXXXX
长度：XXXXX
毛重：XXXXX
6．其它
配相应专业工具。
（包括：4套套筒扳手、4套梅花扳手、3套液压压线钳、2套M11C中英文线号机）
7．供货方式
按同种规格定长成盘供货。
