机械故障诊断与维修复习资料
题型名词解释（5⨯3分）、选择题（10⨯2分）、填空题（15⨯1分）、简答题（5⨯6分）、论述（2⨯10分）机械故障诊断与维修总结第一章绪论1. 基本概念（1）机械故障：机械设备丧失工作效能，或指设备丧失所要求的规定性能或状态，即机械设备的各项技术指标偏离正常状态。
（2）机械故障诊断：根据机械设备运行过程中的状态信息，对机械设备出现故障的机理、原因、部位和故障程度进行识别和诊断，并根据诊断结论，确定设备的维修方案和防范措施。
（3）状态监测：通过监视和测量设备或部件运行状态信息和特征参数（例如振动、温度、压力等），并以此来判断设备运行状态是否正常，一旦出现异常可以报警或跳闸停车。
2. 设备的寿命曲线（浴盆曲线）3. 机械故障诊断的意义（1）预防事故，保证人身和设备安全（2）产生巨大的经济效益（3）推动设备维修制度的改革（4）带动和促进其它相关学科的发展4. 常用状态监测诊断技术的方法振动信号监测振动技术、声信号监测诊断技术、温度信号监测诊断技术、润滑油分析诊断技术、声信号监测诊断技术、其它无损检测技术（超声波检测技术、射线照相检测技术、表面缺陷的检测技术）5. 常用故障识别的技术与方法信息比较诊断法、参数变化诊断法、模拟试验诊断法、函数诊断法、故障树分析诊断法、模糊诊断法、神经网络诊断法、专家系统诊断法、支持向量机诊断法、生物智能计算诊断法、小波分析法、盲源分离、6．故障诊断技术的发展趋势（1）不解体检测的研究：其方向是开发可预埋在设备内部的传感器。
（2）高精度化：在信号处理方面，指提高信号分析的信噪比，提高特征信息的提取能力。
（3）智能化：开发诊断型专家系统，使数据处理、分析、故障识别自动完成，以减轻诊断的工作量，并提高诊断速度及正确性。
（4）网络化：利用各种通讯手段将多个故障诊断系统联系起来，实现资源共享，提高诊断的质量和精度，实现远程故障诊断。
7. 影响故障诊断成功率的因素（1）是否有足够的有用信息，即需要对设备现场的工艺参数、运行状态以及机械零部件的安装数据等多方面作深入的、详细的调查研究。
机械故障诊断技术_其他故障诊断技术
如何从复杂的机械设备运行数据中提取出有用的故障特征，是故障诊断技术的关键。目前，一些先进的信号处理和特 征提取方法已经在故障诊断中得到了应用，但仍需要进一步完善和优化。
故障诊断准确性
提高故障诊断的准确性是故障诊断技术一直追求的目标。然而，由于机械设备种类繁多、故障模式复杂 多变等因素，实现高准确性的故障诊断仍然具有很大的挑战性。
光学与声学故障诊断技术
红外热像检测
利用红外热像仪检测设备 表面的温度分布，诊断设 备的过热、接触不良等故 障。
激光干涉测量
利用激光干涉仪测量设备 的微小位移和形变，诊断 设备的机械故障。
声发射检测
通过声发射传感器检测设 备内部裂纹扩展、应力波 等声发射信号，诊断设备 的疲劳、裂纹等故障。
04
机械故障诊断案例分析
故障预测与健康管理技术研究
故障预测与健康管理（PHM）技术是一种新兴的故障诊断 技术，它通过对机械设备的实时监测和数据分析，实现对 设备故障的早期预警和健康管理。未来，PHM技术将成为 故障诊断领域的重要研究方向之一。
THANKS
感谢观看
多技术融合
将多种故障诊断技术融合起来，形成优势互补，提高故障诊断的全面性和准确性。例如， 将振动分析、油液分析、红外测温等技术相结合，可以对机械设备进行更全面的状态监测 和故障诊断。
故障诊断技术面临的挑战与问题
数据获取与处理
在进行故障诊断时，需要获取大量的机械设备运行数据。然而，由于数据来源多样、数据质量参差不齐等问题，给数 据获取和处理带来了很大的挑战。
压路机振动轮、行走机构和转向系统等部件的故障。
05
其他故障诊断技术应用实例
电气设备故障诊断实例
电机故障诊断

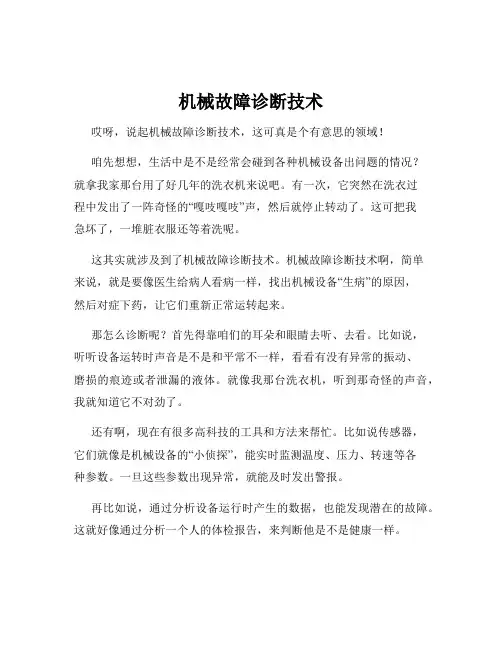

机械故障诊断技术
机械故障诊断技术哎呀，说起机械故障诊断技术，这可真是个有意思的领域！咱先想想，生活中是不是经常会碰到各种机械设备出问题的情况？就拿我家那台用了好几年的洗衣机来说吧。
有一次，它突然在洗衣过程中发出了一阵奇怪的“嘎吱嘎吱”声，然后就停止转动了。
这可把我急坏了，一堆脏衣服还等着洗呢。
这其实就涉及到了机械故障诊断技术。
机械故障诊断技术啊，简单来说，就是要像医生给病人看病一样，找出机械设备“生病”的原因，然后对症下药，让它们重新正常运转起来。
那怎么诊断呢？首先得靠咱们的耳朵和眼睛去听、去看。
比如说，听听设备运转时声音是不是和平常不一样，看看有没有异常的振动、磨损的痕迹或者泄漏的液体。
就像我那台洗衣机，听到那奇怪的声音，我就知道它不对劲了。
还有啊，现在有很多高科技的工具和方法来帮忙。
比如说传感器，它们就像是机械设备的“小侦探”，能实时监测温度、压力、转速等各种参数。
一旦这些参数出现异常，就能及时发出警报。
再比如说，通过分析设备运行时产生的数据，也能发现潜在的故障。
这就好像通过分析一个人的体检报告，来判断他是不是健康一样。
记得有一次，我去一家工厂参观。
那里面有一条大型的生产线，各种各样的机器设备在不停地运转。
突然，一台关键的设备出现了故障，整个生产线都停了下来。
工人们马上行动起来，有的拿着工具检查设备的外观，有的查看监控数据，还有的打电话请教专家。
经过一番紧张的忙碌，终于找到了故障原因，是一个关键部件的磨损过度。
更换了部件之后，生产线又重新欢快地运转起来。
在实际的工作中，机械故障诊断技术人员可不能马虎。
他们需要有丰富的知识和经验，熟悉各种机械设备的结构和工作原理。
还得有敏锐的观察力和判断力，能够从一堆复杂的现象中迅速找出问题的关键。
而且，这技术还在不断发展和进步呢。
随着人工智能和大数据的应用，诊断的准确性和效率都在不断提高。
说不定未来，机械设备自己就能“告诉”我们哪里出了问题，然后自动修复。
总之，机械故障诊断技术就像是机械设备的“保护神”，让它们能够更稳定、更高效地工作，为我们的生活和生产带来便利。

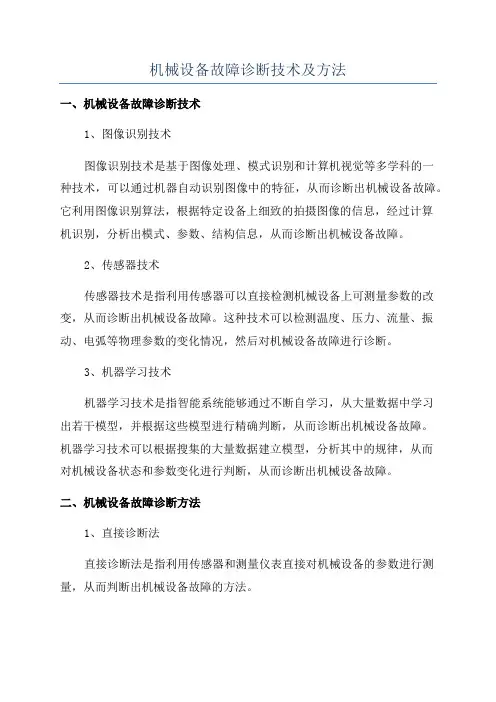

机械设备故障诊断技术及方法
机械设备故障诊断技术及方法
一、机械设备故障诊断技术
1、图像识别技术
图像识别技术是基于图像处理、模式识别和计算机视觉等多学科的一
种技术，可以通过机器自动识别图像中的特征，从而诊断出机械设备故障。
它利用图像识别算法，根据特定设备上细致的拍摄图像的信息，经过计算
机识别，分析出模式、参数、结构信息，从而诊断出机械设备故障。
2、传感器技术
传感器技术是指利用传感器可以直接检测机械设备上可测量参数的改变，从而诊断出机械设备故障。
这种技术可以检测温度、压力、流量、振动、电弧等物理参数的变化情况，然后对机械设备故障进行诊断。
3、机器学习技术
机器学习技术是指智能系统能够通过不断自学习，从大量数据中学习
出若干模型，并根据这些模型进行精确判断，从而诊断出机械设备故障。
机器学习技术可以根据搜集的大量数据建立模型，分析其中的规律，从而
对机械设备状态和参数变化进行判断，从而诊断出机械设备故障。
二、机械设备故障诊断方法
1、直接诊断法
直接诊断法是指利用传感器和测量仪表直接对机械设备的参数进行测量，从而判断出机械设备故障的方法。

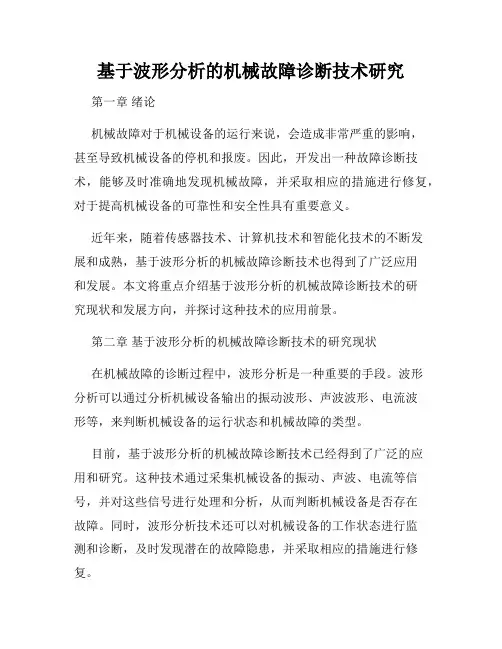

基于波形分析的机械故障诊断技术研究
