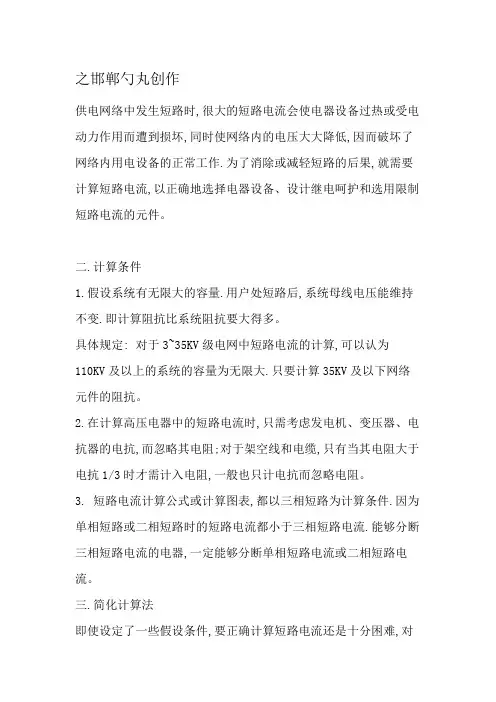

短路电流计算方法
短路电流计算方法
之邯郸勺丸创作供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3,3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到经常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部分提供.当不克不及得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部分出线开关为WVAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.分歧电压等级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗;110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算KVA及以下变压器二次侧短路时：冲击电流有效值Ic??Id??冲击电流峰值ic????IdKVA以上变压器二次侧短路时：冲击电流有效值Ic????Id??冲击电流峰值ic????Id例：已知短路点{ ??KVA变压器二次侧}的短路电流??Id??????KA则该点冲击电流有效值Ic????Id＝????????＝??????KA冲击电流峰值ic????Id??????????????KA可见短路电流计算的关键是算出短路点前的总电抗{标么值}但一定要包含系统电抗。

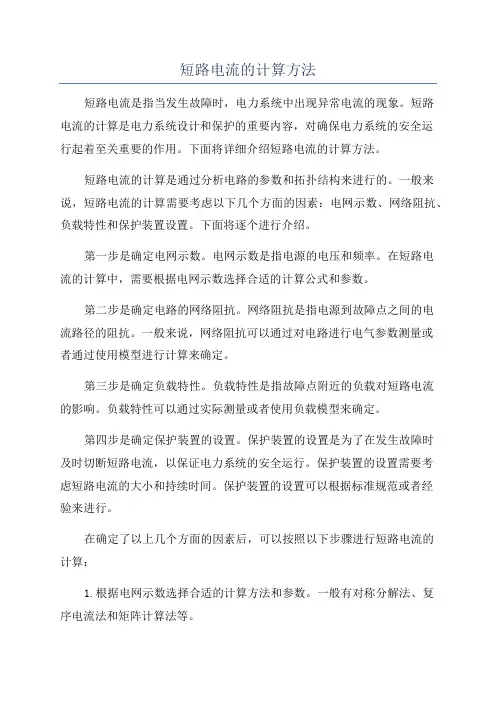

短路电流的计算方法
短路电流的计算方法短路电流是指当发生故障时，电力系统中出现异常电流的现象。
短路电流的计算是电力系统设计和保护的重要内容，对确保电力系统的安全运行起着至关重要的作用。
下面将详细介绍短路电流的计算方法。
短路电流的计算是通过分析电路的参数和拓扑结构来进行的。
一般来说，短路电流的计算需要考虑以下几个方面的因素：电网示数、网络阻抗、负载特性和保护装置设置。
下面将逐个进行介绍。
第一步是确定电网示数。
电网示数是指电源的电压和频率。
在短路电流的计算中，需要根据电网示数选择合适的计算公式和参数。
第二步是确定电路的网络阻抗。
网络阻抗是指电源到故障点之间的电流路径的阻抗。
一般来说，网络阻抗可以通过对电路进行电气参数测量或者通过使用模型进行计算来确定。
第三步是确定负载特性。
负载特性是指故障点附近的负载对短路电流的影响。
负载特性可以通过实际测量或者使用负载模型来确定。
第四步是确定保护装置的设置。
保护装置的设置是为了在发生故障时及时切断短路电流，以保证电力系统的安全运行。
保护装置的设置需要考虑短路电流的大小和持续时间。
保护装置的设置可以根据标准规范或者经验来进行。
在确定了以上几个方面的因素后，可以按照以下步骤进行短路电流的计算：1.根据电网示数选择合适的计算方法和参数。
一般有对称分解法、复序电流法和矩阵计算法等。
2.根据电路的拓扑结构和网络阻抗进行电流的计算。
可以采用简化的等效电路模型，也可以使用详细的电气参数进行计算。
3.根据负载特性对计算结果进行修正。
负载特性对短路电流的影响主要是通过负载阻抗对网络阻抗的改变来体现的。
4.根据保护装置的设置要求进行短路电流的判断。
判断短路电流是否超过了保护装置的额定容量，以确定是否需要切断电路。
需要注意的是，在实际的短路电流计算中，可能还会考虑一些其他的因素，比如电压的调整、变压器的影响、线路间的互感耦合等。
这些因素可能会对短路电流的计算结果产生影响，需要在计算过程中进行适当的修正。
总之，短路电流的计算是电力系统设计和运行中非常重要的一项工作。

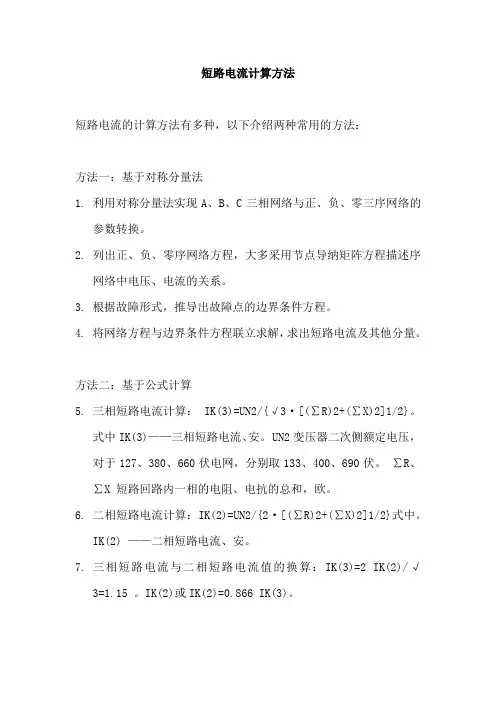

短路电流计算方法
短路电流计算方法
短路电流的计算方法有多种，以下介绍两种常用的方法：
方法一：基于对称分量法
1.利用对称分量法实现A、B、C三相网络与正、负、零三序网络的
参数转换。
2.列出正、负、零序网络方程，大多采用节点导纳矩阵方程描述序
网络中电压、电流的关系。
3.根据故障形式，推导出故障点的边界条件方程。
4.将网络方程与边界条件方程联立求解，求出短路电流及其他分量。
方法二：基于公式计算
5.三相短路电流计算： IK(3)=UN2/{√3·[(∑R)2+(∑X)2]1/2}。
式中IK(3)——三相短路电流、安。
UN2变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏。
∑R、∑X 短路回路内一相的电阻、电抗的总和，欧。
6.二相短路电流计算：IK(2)=UN2/{2·[(∑R)2+(∑X)2]1/2}式中。
IK(2) ——二相短路电流、安。
7.三相短路电流与二相短路电流值的换算：IK(3)=2 IK(2)/√
3=1.15 。
IK(2)或IK(2)=0.866 IK(3)。
此外，对于不同电压等级，短路电流的计算也有所不同。
例如，若电压等级为6kV，则短路电流等于9.2除以总电抗X∑；若电压等级为10kV，则等于5.5除以总电抗X∑。
短路电流计算方法
供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二。
计算条件1.假设系统有无限大的容量。
用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗，而忽略其电阻；对于架空线和电缆，只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难，对于一般用户也没有必要。
一些设计手册提供了简化计算的图表。
省去了计算的麻烦.用起来比较方便。
但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量（MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA）简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值（KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2。
标么值计算时选定一个基准容量(Sjz）和基准电压（Ujz）。
将短路计算中各个参数都转化为和该参数的基准量的比值（相对于基准量的比值)，称为标么值（这是短路电流计算最特别的地方,目的是要简化计算）。

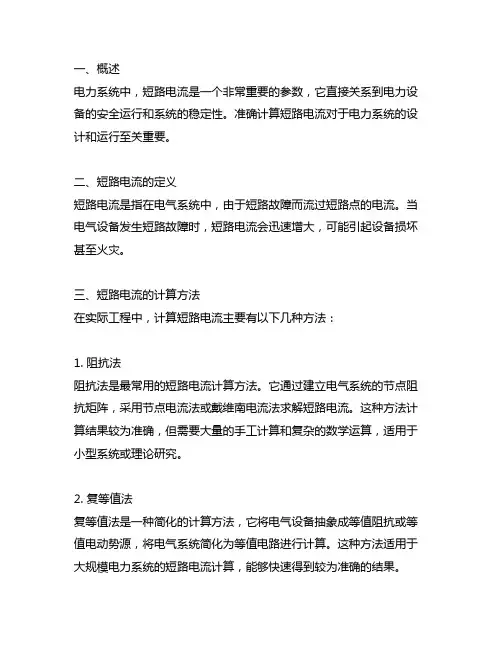

0.4kv短路电流简单计算方法
一、概述电力系统中，短路电流是一个非常重要的参数，它直接关系到电力设备的安全运行和系统的稳定性。
准确计算短路电流对于电力系统的设计和运行至关重要。
二、短路电流的定义短路电流是指在电气系统中，由于短路故障而流过短路点的电流。
当电气设备发生短路故障时，短路电流会迅速增大，可能引起设备损坏甚至火灾。
三、短路电流的计算方法在实际工程中，计算短路电流主要有以下几种方法：1. 阻抗法阻抗法是最常用的短路电流计算方法。
它通过建立电气系统的节点阻抗矩阵，采用节点电流法或戴维南电流法求解短路电流。
这种方法计算结果较为准确，但需要大量的手工计算和复杂的数学运算，适用于小型系统或理论研究。
2. 复等值法复等值法是一种简化的计算方法，它将电气设备抽象成等值阻抗或等值电动势源，将电气系统简化为等值电路进行计算。
这种方法适用于大规模电力系统的短路电流计算，能够快速得到较为准确的结果。
3. 解耦法解耦法是一种结合了阻抗法和复等值法的计算方法，它通过对电气系统进行逐步解耦，将复杂的系统简化为多个相互独立的子系统进行计算，最后将子系统的计算结果进行组合得到整个系统的短路电流。
这种方法在复杂系统的短路电流计算中有一定的优势。
四、0.4kv短路电流计算方法对于0.4kv低压电力系统，常见的短路电流计算方法是采用复等值法。
以下是简单的0.4kv短路电流计算步骤：1. 收集系统参数首先需要收集系统中各个电气设备的参数，包括变压器、发电机、配电柜等设备的额定容量、短路阻抗等信息。
2. 建立等值电路根据收集到的设备参数，建立0.4kv电力系统的等值电路模型，将各个设备抽象成等值阻抗或等值电动势源。
3. 进行短路计算利用等值电路模型进行短路电流的计算，得到系统各个节点的短路电流值。
4. 计算结果分析对于得到的短路电流值进行分析，评估系统的短路容量，确定保护装置的参数和动作时间。
五、结论0.4kv短路电流的计算是电力系统设计和运行中不可或缺的一步。

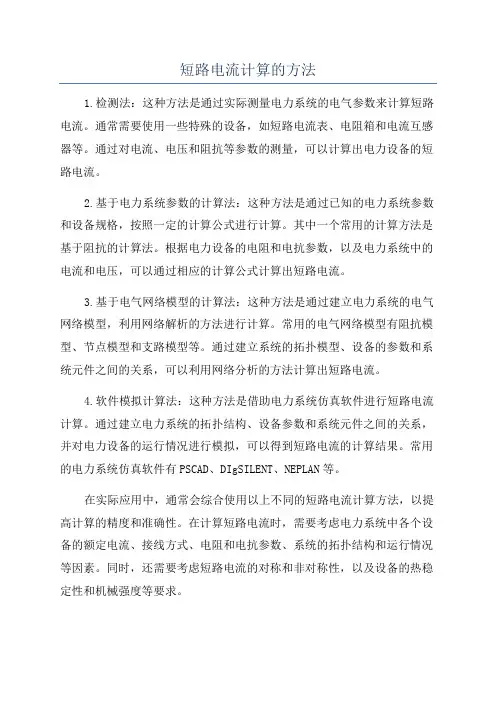

短路电流计算的方法
短路电流计算的方法1.检测法：这种方法是通过实际测量电力系统的电气参数来计算短路电流。
通常需要使用一些特殊的设备，如短路电流表、电阻箱和电流互感器等。
通过对电流、电压和阻抗等参数的测量，可以计算出电力设备的短路电流。
2.基于电力系统参数的计算法：这种方法是通过已知的电力系统参数和设备规格，按照一定的计算公式进行计算。
其中一个常用的计算方法是基于阻抗的计算法。
根据电力设备的电阻和电抗参数，以及电力系统中的电流和电压，可以通过相应的计算公式计算出短路电流。
3.基于电气网络模型的计算法：这种方法是通过建立电力系统的电气网络模型，利用网络解析的方法进行计算。
常用的电气网络模型有阻抗模型、节点模型和支路模型等。
通过建立系统的拓扑模型、设备的参数和系统元件之间的关系，可以利用网络分析的方法计算出短路电流。
4.软件模拟计算法：这种方法是借助电力系统仿真软件进行短路电流计算。
通过建立电力系统的拓扑结构、设备参数和系统元件之间的关系，并对电力设备的运行情况进行模拟，可以得到短路电流的计算结果。
常用的电力系统仿真软件有PSCAD、DIgSILENT、NEPLAN等。
在实际应用中，通常会综合使用以上不同的短路电流计算方法，以提高计算的精度和准确性。
在计算短路电流时，需要考虑电力系统中各个设备的额定电流、接线方式、电阻和电抗参数、系统的拓扑结构和运行情况等因素。
同时，还需要考虑短路电流的对称和非对称性，以及设备的热稳定性和机械强度等要求。
总之，短路电流计算是电力系统设计和运行中的重要环节，不同的计算方法可以在不同的情况下得到准确的计算结果。
合理计算和分析短路电流，对于确保电力系统的安全稳定运行，保护设备的安全使用具有重要的意义。
第一节短路电流的计算方法
第一章一般规定第一节短路电流的计算方法第一条选择短路保护装置的整定电流时,需计算两相短路电流值,可按公式(1)计算:U eI 2d= 2【√（∑R）2+（∑X）2】（1）∑R=R1/K 2b+R b+ R2∑X=X x+X1/K 2b+X b+ X2式中I 2d--------两相短路电流,A;∑R、∑X------短路回路内一相电阻、电抗值的总和Ω；X x----根据三相短路容量计算的系统电抗值,见附录二表1, Ω;R1、X1----- 高压电缆的电阻、电抗值, 见附录二表2, Ω;K b-----矿用变压器的变压比,若一次电压为60000V,二次电压为400、690、1200V时,变比依次为15、8.7、5;当一次电压为3000V,二次电压为400V时,变压比为7.5;R b、X b -----矿用变压器的电阻、电抗值, 见附录六表19, Ω;R2、X2 -----低压电缆的电阻、电抗值, 见附录三表5, Ω;U e-----变压器二次侧的额定电压,对于380V网路, U e以400V计算; 对于660V网路, U e以690V计算; 对于1140V网路, U e以1200V计算; 对于127V网路, U e以133V计算。
利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按公式（2）计算：I 3d= 1.15 I2d式中I 3d-----三相短路电流,A。
第二条两相短路电流还可以利用计算图（或表）查出。
此时可根I 3 d变压器的容量、短路点至变压器的电缆换算长度，及系统电抗、高压电缆的折算长度，从附录一或附录四中查出。
电缆的换算长度可根据电缆的截面、实际长度，从附录三表６中直接查到，也可以用公式（３）计算得出。
L H= K1L1+ K2L2+....+ K n L n＋L x＋K g L g（３）式中L H-----电缆总的换算长度,m;K1、K2…. K n-----换算系数,各种截面电缆的换算系数可从附录三表6中查得; L1、L2…. L n-----各段电缆的实际长度,m;L x----系统电抗的换算长度,见附录二表3,m;K g-----6kV电缆折算至低压侧的换算系数, 见附录二表4,m;L g-----6kV电缆的实际长度,m;电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面，在127V系统中，以4mm2作为标准截面。
短路电流计算公式
变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
短路电流计算方法
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)因为 S=*U*I 所以 IJZ (KA)(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取所以 IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=*40*10000V=692MVA, 系统的电抗为XS*=100/692＝. 【2】变压器电抗的计算110KV, 除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 除变压器容量. 例：一台35KV 3200KVA变压器的电抗X*=7/=一台10KV 1600KVA变压器的电抗X*==变压器容量单位：MVA这里的系数,7, 实际上就是变压器短路电抗的％数.不同电压等级有不同的值. 【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I= 额定电抗 X=4% .额定容量 S=*6*= MVA. 电抗器电抗X*={4/}*=电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 电缆.电缆电抗X*={3}*=.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,除电抗；10KV,除电抗; 35KV,除电抗; 110KV,除电抗.,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=2=.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic= 1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=, 冲击电流峰值ic= 例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=,则该点冲击电流有效值Ic=,＝*＝,冲击电流峰值ic==*406=.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
短路电流怎么计算
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等. 一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流. 下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为X*∑=2,则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id 1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id 例：已知短路点{1600KVA变压器二次侧}的短路电流Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝ 1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
常用短路电流计算
常用短路电流计算方法1、基本概念在三相交流系统中可能发生的短路故障主要有三相短路、两相短路和单相短路（包括单相接地故障）。
通常，三相短路电流最大，当短路点发生在发电机附近时，两相短路电流可能大于三相短路电流；当短路点靠近中性点接地的变压器时，单相短路电流有可能大于三相短路电流。
两相短路电流在远离发电机端Ik2=0.866Ik3;发电机出口处Ik2=1.5Ik3.短路电流计算应计算最大短路电流值，用于校验电气设备的动稳定、热稳定及分断能力。
2、计算方法及示例：进行短路电流计算时，需知道短路电流的电参数，如电路元件的阻抗、电压、电源容量等，然后通过网络变换求得电源至短路点之间的等值阻抗，最后算出短路电流。
1000V以下低压网络一般用有名单位制计算短路电流，高压网络一般用标幺制。
2.1、变压器高压侧系统短路电流计算示例【标幺制】基准容量Sj=100MV A,基准电压Uj=10.5kV,基准电流Ij=5.4987kA;[Sj=1.732*Uj*Ij]高压电缆进线每千米电抗标幺值X*=0.073;（查《手册》P131页表4-7）假设10kV进线，距本项目0.1km2.2、变压器低压侧系统短路电流计算示例【有名单位制】对于10kV进线：也可查《手册》P168页表4-302.3、低压配电线路短路电流计算示例【有名单位制】变压器高压侧系统阻抗：Zs(mΩ)=[(c*Un)* (c*Un)/Sk1]*1000; 假设Sk1=500MvA [Sk1越小，阻抗越大]Xs=0.995Zs;Rs=0.1Xs;c=1.05;Un=0.38kV对于10kV进线：高压系统阻抗（归算到400V侧）Zs=0.32;Xs=0.3184;Rs=0.0318假设一台1600kvA,Dyn11接法，Uk%-=6%，短路点至变压器距离，母线采用3[2(125*10)]+1(125*10)铜母排，长度3m,电缆采用16平YJV电缆，长度15m,该处的短路电流计算如下：1600kvA变压器阻抗（查表《手册》P155页，Dyn11接法）Rt=0.69;Xt=5.963m母线段3[2(125*10)]+1(125*10)阻抗（查表《手册》P157页）Rm=0.014*3=0.042,Xm=0.17*3=0.510.4 kV线路（16平方毫米，15m） Rl=1.097*15=16.455 Xl=0.082*15=1.23Rk=Rs+Rt+Rm+Rl=17.22;Xk=Xs+Xt+Xm+Xl=8.02;Zk=18.996低压0.4 kV线路（16平方毫米）15m处短路电流Ik=1.05*0.38/(1.732*18.996)=12.13kA 2.4、用途:2.4.1、断路器选择：；所选断路器的短路分断能力额定运行短路分断能力需大于此处的计算短路电流值；2.4.2、导线选择：16平YJV低压电缆热稳定校验:瞬时脱扣全分断时间t=0.01~0.02sSmin=12.13X1000*0.1414/143=11.994≤16，故取16平导线合适。
短路电路的计算
短路电路的计算短路电路是指电路中电流绕过部分或全部的负载并直接流向接地或直接回到电源的现象。
短路电路可以导致电路故障、设备损坏甚至火灾。
因此，对于电路的短路计算至关重要。
本文将详细介绍短路电路的计算方法。
短路电流计算是为了确定电路中出现短路时的电流大小。
这对于设计保护系统，如熔断器或断路器的额定容量以及选择适当的导线尺寸至关重要。
短路电流计算的第一步是确定短路点。
这通常是在电路中最可能发生短路的位置。
例如，电路中的继电器、开关或其他连接器。
然后，我们需要确定电路的短路电流路径。
这包括识别电源和负载之间的所有分支和支路。
在进行短路电流计算之前，我们首先需要了解一些相关的参数和定义。
例如，额定电流是指设备能够正常工作的最大电流。
额定电流通常以安培（A）为单位给出。
短路容量是指电路中出现短路时能承受的最大电流。
单位也是安培。
导线的电阻（R）和电抗（X）也是需要考虑的参数。
短路电流计算的主要方法有两种：直接法和标准法。
直接法是通过直接测量电路中的各个参数，如电压、电流、阻抗等来计算短路电流。
标准法是通过参考已有标准表格或公式来估算短路电流。
下面我将详细介绍这两种方法。
直接法通常用于低电压和相对简单的电路。
在这种方法中，我们需要测量电源的电压，记录负载的额定电流，并测量负载的电阻和电抗。
使用欧姆定律和功率因数的概念，我们可以计算短路电阻和短路电抗。
然后，我们可以使用电路中的各种支路和分支的电阻、电抗和电源电阻的数学运算来计算短路电流。
标准法通常适用于高电压和复杂的电路。
在这种方法中，我们使用已有的标准和公式来估算短路电流。
例如，根据特定设备的标准，我们可以找到相应设备的短路容量。
然后，我们使用已知的电路参数，如电阻、电抗和电源电压，在标准公式中代入这些值来计算短路电流。
无论使用哪种方法，短路电流计算都应该考虑到电路中所有的分支、支路和连接器。
此外，电路中的电源电阻也应该包括在短路电流计算中。
还应该注意电压降和功率因数的影响。
第一节 短路电流的计算方法
第一章一般规定第一节短路电流的计算方法第一条选择短路保护装置的整定电流时,需计算两相短路电流值,可按公式(1)计算:U eI 2d= 2【√（∑R）2+（∑X）2】（1）∑R=R1/K 2b+R b+ R2∑X=X x+X1/K 2b+X b+ X2式中I 2d--------两相短路电流,A;∑R、∑X------短路回路内一相电阻、电抗值的总和Ω；X x----根据三相短路容量计算的系统电抗值,见附录二表1, Ω;R1、X1----- 高压电缆的电阻、电抗值, 见附录二表2, Ω;K b-----矿用变压器的变压比,若一次电压为60000V,二次电压为400、690、1200V时,变比依次为15、8.7、5;当一次电压为3000V,二次电压为400V时,变压比为7.5;R b、X b -----矿用变压器的电阻、电抗值, 见附录六表19, Ω;R2、X2 -----低压电缆的电阻、电抗值, 见附录三表5, Ω;U e-----变压器二次侧的额定电压,对于380V网路, U e以400V计算; 对于660V网路, U e以690V计算; 对于1140V网路, U e以1200V计算; 对于127V网路, U e以133V计算。
利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按公式（2）计算：I 3d= 1.15 I2d式中I 3d-----三相短路电流,A。
第二条两相短路电流还可以利用计算图（或表）查出。
此时可根I 3 d变压器的容量、短路点至变压器的电缆换算长度，及系统电抗、高压电缆的折算长度，从附录一或附录四中查出。
电缆的换算长度可根据电缆的截面、实际长度，从附录三表６中直接查到，也可以用公式（３）计算得出。
L H= K1L1+ K2L2+....+ K n L n＋L x＋K g L g（３）式中L H-----电缆总的换算长度,m;K1、K2…. K n-----换算系数,各种截面电缆的换算系数可从附录三表6中查得; L1、L2…. L n-----各段电缆的实际长度,m;L x----系统电抗的换算长度,见附录二表3,m;K g-----6kV电缆折算至低压侧的换算系数, 见附录二表4,m;L g-----6kV电缆的实际长度,m;电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面，在127V系统中，以4mm2作为标准截面。
短路电流计算方法
之马矢奏春创作供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3,3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到经常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部分提供.当不克不及得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部分出线开关为WVAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.分歧电压等级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗;110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算KVA及以下变压器二次侧短路时：冲击电流有效值Ic??Id??冲击电流峰值ic????IdKVA以上变压器二次侧短路时：冲击电流有效值Ic????Id??冲击电流峰值ic????Id例：已知短路点{ ??KVA变压器二次侧}的短路电流??Id??????KA则该点冲击电流有效值Ic????Id＝????????＝??????KA冲击电流峰值ic????Id??????????????KA可见短路电流计算的关键是算出短路点前的总电抗{标么值}但一定要包含系统电抗。
短路电流计算方法
短路电流计算方法
短路电流是指电路中发生故障（例如电线断路、电器短路等）时流经故障点的电流。
在电路设计和安全保护中，计算短路电流是非常重要的一项工作。
计算短路电流的方法主要有以下几种：
1. 简化法：此方法适用于小型电路或近似计算。
首先，将电源内阻视为零，短路时电源电压等于短路电流与总电路电阻之积；然后，将电路分为串联部分和并联部分，对电路进行简化，逐步计算得到短路电流。
2. 节点电流法：此方法适用于相对复杂的电路。
将电路图转化为节点电流方程组，然后通过解该方程组得到各节点电流，最终得到短路电流。
3. 对称电路法：此方法适用于对称的电力系统。
通过电路的对称性质，简化电路的计算过程，得到短路电流。
无论使用哪种方法，计算短路电流的关键是要准确地考虑电路中各元件的参数，包括电压、电流、电阻等。
此外，还需考虑电源的特性，如内阻、源电压等。
只有在准确地获得这些参数后，才能进行有效的计算和分析，确保电路的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

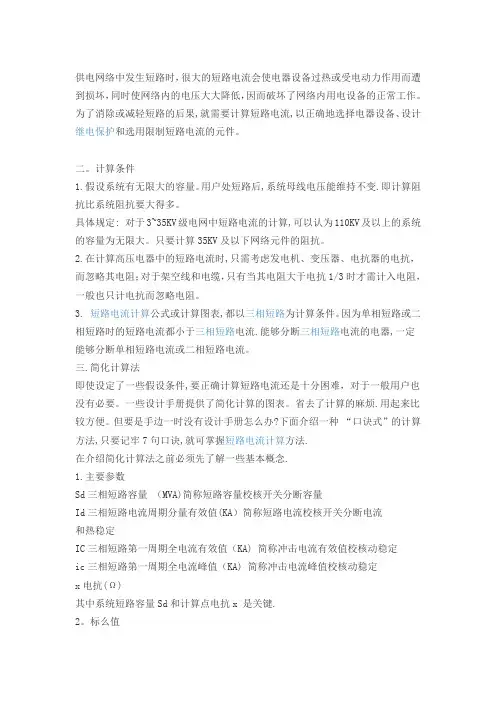

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件
1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法
即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.
在介绍简化计算法之前必须先了解一些基本概念.
1.主要参数
Sd三相短路容量 (MVA)简称短路容量校核开关分断容量
Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流
和热稳定
IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定
ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定
x电抗(Ω)
其中系统短路容量Sd和计算点电抗x 是关键.
2.标么值
计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).
(1)基准
基准容量 Sjz =100 MVA
基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144
(2)标么值计算
容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量
S* = 200/100=2.
电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ
3无限大容量系统三相短路电流计算公式
短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).
短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)
冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8
所以 IC =1.52Id
冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)
当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3
这时:冲击电流有效值IC =1.09*Id(KA)
冲击电流峰值: ic =1.84 Id(KA)
掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.
一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.
下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.
4．简化算法
【1】系统电抗的计算
系统电抗,百兆为一.容量增减,电抗反比.100除系统容量
例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5
当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0
系统容量单位：MVA
系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量
作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为
XS*=100/692＝0.144.
【2】变压器电抗的计算
110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.
例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875
一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813
变压器容量单位：MVA
这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.
【3】电抗器电抗的计算
电抗器的额定电抗除额定容量再打九折.
例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .
额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15
电抗器容量单位：MVA
【4】架空线路及电缆电抗的计算
架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0
电缆：按架空线再乘0.2.
例：10KV 6KM架空线.架空线路电抗X*=6/3=2
10KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.
这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算
电抗加定,去除100.
例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量
Sd=100/2=50 MVA.
短路容量单位：MVA
【6】短路电流的计算
6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.
0.4KV,150除电抗
例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.
短路电流单位：KA
【7】短路冲击电流的计算
1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值
ic=1.8Id
1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值
ic=2.5Id
例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,
则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值
ic=2.5Id=2.5*406=11.5KA.
可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
额定短时耐受电流
i又称额定热稳定电流，等于额定短路开断电流；额定
cw
峰值耐受电流又称额定动稳定电流，是指断路器在合闸位置所能耐受的额定短时耐受电流第一个大半波的峰值电流，等于额定短时关合电流，是额定短路开断电流的2.55倍。
成套设备的额定短时耐受电流和额定峰值耐受电流及其应用:定义: 额定短时耐受电流（IK）
在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，及其与10n的乘积额定峰值耐受电流（IP）
在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（tk）
开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
