钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。
（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。
2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。
断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。
（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。
2）号料时应尽量做到合理用材。
（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。
2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。
3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。
4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。
机械剪切的斜度不得大于2.0mm。
（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。
2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。
3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。
钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。
4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。
钢结构施工安装工艺及流程
一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构构件生产的工艺流程
钢结构构件生产的工艺流程一、前期准备工作1.1 设计图纸设计人员根据建筑设计要求和钢结构构件的特点，绘制出详细的施工图纸，包括构件的大小、形状、钢材规格、焊接方式等信息。
1.2 材料采购根据设计图纸中所需的钢材规格和数量，采购相应的原材料，包括钢管、钢板、型钢等，并进行质量检验。
1.3 设备购置根据生产需要，购置相应的加工设备和焊接设备，如切割机、折弯机、冲孔机、自动焊接机等。
二、加工制作过程2.1 切割加工将采购回来的原材料按照设计图纸中的尺寸要求进行切割加工。
常用的切割方式有火焰切割和等离子切割。
2.2 冲孔加工对于需要穿孔或开槽的构件，在切割完成后进行冲孔加工。
常用的冲孔方式有模具冲孔和数控冲床。
2.3 折弯成型通过将已经切割好并且冲好孔的原材料放入折弯机中，进行折弯成型。
通常折弯的角度和尺寸需要与设计图纸中的要求一致。
2.4 焊接加工将已经折弯好的构件进行焊接加工。
根据设计图纸中的要求和钢材规格，选择相应的焊接方式，如手工电弧焊、气体保护焊、埋弧焊等。
2.5 表面处理对于一些需要表面处理的构件，如防腐、喷漆等，在完成焊接后进行表面处理。
三、质量检验和包装运输3.1 质量检验完成生产后，对构件进行质量检验。
主要包括外观质量、尺寸精度、钢材规格和焊缝质量等方面的检查。
3.2 包装运输通过对构件进行包装，以保证在运输过程中不会受到损坏。
根据构件大小和数量选择合适的运输方式，并按照相关标准进行打包。
四、总结以上就是钢结构构件生产的详细流程。
在整个生产过程中，需要严格遵守相关标准和规范，并且对于每一个环节都要进行严格控制和管理，以保证最终产品的质量和安全性。

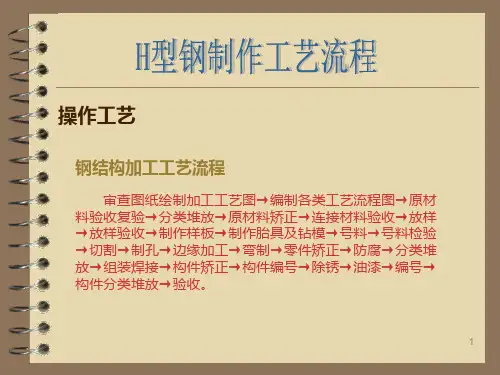

H型钢工艺流程PPT课件
③对于长焊缝应采用分段退焊法或多人对称焊接法同时进行。
焊缝清理及处理 ①焊前应彻底清除水分、锈蚀、熔渣、氧化皮和油污等容易产生焊
接缺陷的东西。 ②多层和多道焊时，在焊接过程中应严格清除焊道或焊层间的焊渣、
夹渣、氧化物等，可采用砂轮、凿子及钢丝刷等工具进行清理。 ③从接头的两侧进行焊接完全焊透的对接焊缝时，在反面开始焊接
① H型钢的组装可采用H型钢流水线组装机或人工胎架进行组装 ， 其中，起始焊点距离端头距离为30mm，当零件长度较短，其长度在 200mm以下时，定位焊点分为两点，分布位置分别为距离端头20mm。
② H型钢在进行组装定位焊时，母材上不允许有电弧擦伤，定 位焊咬边应在1mm以内；
③ H型钢翼板与腹板对接焊缝应错开200mm以上，以避免焊缝交 叉和焊缝缺陷应力集中；
8
9
拼装
H型组对前应对钢材表面曲度、高度、平整度进行检查。对钢板 接触面的毛刺、污物和杂物等应清理干净，以保证构件的组装紧密 结合。组立前应备齐检测工具，如直角钢尺、钢板尺等，以保证组 立后有足够的精度。点焊焊材材质应与主焊缝材质相同，长度50m左 右，间距300mm，焊缝高度不得大于6mm，且不超过设计高度的2/3。 由于构件较长，故腹板和翼缘板都有对接焊缝。
校正
对于焊接变形，通常可以用冷压校正，利用卡栏和千斤 顶进行机械校正。 对于较大的变形或扭曲可用热变形处理，加工温度和时 间应按操作规程进行。
打磨
坡口切割面应当进行砂轮打磨，去除焊渣和硬化层。
H型钢制作完成后，应当整体清除焊接遗留的焊渣、焊疤和
飞溅等残留物。
18
检查
钢结构加工方案附图版
------工程库房及管廊钢结构工程制作方案编制审核批准山东宁大建设集团有限公司年月日目录1.1 钢结构制作的工艺流程 (1)1.2 制作加工依据 (1)1.3 施工准备 (3)1.3.1. 细部设计 (3)1.3.2. 工艺设计 (3)1.3.3. 主要加工机械配置计划 (3)1.3.4. 材料采购 (14)1.3.5. 检测仪器 (14)1.4 材料 (15)1.4.1. 材料选用及材质说明 (15)1.4.2. 材料采购 (16)1.4.3. 材料管理控制的依据 (17)1.4.4. 材料管理的工作程序 (17)1.4.5. 原材料的质量控制 (18)1.4.6. 材料验收及管理 (19)1.4.7. 材料的使用 (21)1.4.8. 材料复验 (23)1.5 焊接工艺评定及试验 (23)1.6 焊接工艺 (25)1.6.1. 焊工培训及焊工资格 (25)1.6.2. 焊接方法和焊接设备 (25)1.6.3. 焊接材料（见1.6.1） (25)1.6.4. 焊接工艺控制 (25)1.6.5. 栓钉焊接 (30)1.6.6. 焊缝返修 (31)1.6.7. 焊接质量检查 (31)1.7 焊接H型构件的制作 (35)1.7.1. 制作流程 (35)1.7.2. 本体制作 (36)1.7.3. 组装基准 (39)1.7.4. 组装基准 (40)1.7.5. H型检验 (40)1.7.6. 焊接H型钢制作工艺流程示意 (41)1.7.7. H型钢的焊接和矫正 (48)1.7.8. H型钢构件的装配 (50)1.7.9. H型钢构件的检验 (52)1.8、钢结构防腐涂装 (52)1.1钢结构制作的工艺流程钢结构制作工艺流程图1.2制作加工依据1.按照施工图和投标文件（或合同）作为原始依据，工程施工及验收按照经原设计认可的细部设计图为依据。
2.遵照规范与标准1.3施工准备1.3.1.细部设计根据设计施工图，绘制具体施工图纸，注明钢梁、钢柱的主体尺寸、零件尺寸、焊接坡口尺寸、焊缝符号、精度要求、检验要求、以及总体布置、制造技术要求，并交原设计认可，作为施工及验收的依据。
钢结构构件制作工艺方案
钢构造制作方案钢构造制作工艺流程箱型钢构造制造工艺流程：耳板下料钻孔摩擦面办理资料进场查验、改正腹板、翼缘板切割下料接料焊接不合格探伤U型组装箱型组装焊接不合格探伤钻孔电渣焊改正端铣二次装置焊接修整不合格检查涂装表记包装运输隔板、衬板切割下料隔板组焊隔板加工十字柱制作工艺流程图：H型钢梁制造工艺流程：资料进场资料进场前应进行查验。
查验过程包含材质证明及资料表记和资料同意偏差的查验。
资料查验合格后方可投入使用。
当钢材表面有锈蚀，麻点或划痕等缺点时，其深度不得大于该钢材厚度负偏差值 1/2 ，不然不得使用。
钢材改正 :可用机械方法或火焰改正，火焰改正温度不行超出 650℃，并禁止强迫降温。
钢材改正后的表面不该有显然的划痕，划痕深度不得大于0.5mm。
钢材改正后的同意偏差序号项目同意偏差 mm1钢板的局部不t ≤14 1.5平度T＞14 1.02型钢曲折矢高L/1000 且不该大于 5.03角钢肢的垂直度b/100 双肢栓接角钢的角度不得大于 90°4槽钢翼缘对腹板的垂直度b/805工字钢、 H型钢翼缘对腹板的垂直度b/100 且不大于 2.0注： t- 钢板厚度， L- 钢材长度， b-型钢翼缘宽度放样号料本工程放样采纳的计量用具应经计量检测单位检测合格后方可使用。
在计算机上对节点进行1：1 放样，放样时应依据设计图确立各构件的实质尺寸。
人工放样在平坦的放样平台长进行，凡放大样的构件，应以 1:1 的比率放出实样。
放样工作达成后，对所放大样和样板进行自检，无误后报质检员进行查验。
号料前一定核实所用钢材与设计图纸符合，钢材材质一定切合有关规范要求；若有代料应有代料通知单；做到专料专用。
严格依据资料使用部位表进行号料，防止长料短用，宽料窄用。
在施工过程中，不论划线号料、气焊、仍是铆工等工序都一定认真检查钢材能否有重皮、裂纹等缺点，如发现应实时会同技术人员及检查人员研究办理。
号料时长度和宽度方向一定留焊接切割缩短量。
钢结构制作加工的流程,你一定要看看
钢结构制作加工的流程，你一定要看看钢结构制作加工的流程一、准备阶段1.1 确定项目要求1.2 制定施工计划1.3 完善施工设计1.4 确定施工材料二、生产准备2.1 订购所需钢材及附件2.2 检查钢材质量与数量2.3 组织机械设备的安装与调试2.4 建立生产现场安全防护措施三、加工工艺3.1 制作构件图纸3.2 钢材切割3.3 钢材成型和冷弯3.4 钢材焊接3.5 表面处理和防腐蚀四、组装与安装4.1 钢构件的装配4.2 检查和调整构件尺寸4.3 安装和固定构件4.4 进行构件的整体调试五、验收和保养5.1 进行结构安全验收5.2 缺陷处理和修补5.3 制定保养措施和计划5.4 进行定期保养和检查六、项目总结6.1 梳理施工过程中的问题和经验6.2 归档项目相关文件和资料6.3 编写项目总结报告附件：施工计划、构件图纸、钢材质量报告、组装记录、保养计划、项目总结报告等。
法律名词及注释：1.合同法：规定了合同的有效性、履行、违约、修订等相关法律规定。
2.建筑安全法：对建筑施工过程中的安全要求、责任等进行法律规定。
3.劳动法：关于劳动者权益、工资、休假等方面的法律规定。
4.建筑法规：包括建筑工程质量管理条例、设计施工一体化管理办法等相关法规。
钢结构制作加工的详细流程一、项目准备阶段1.1 确定项目需求，包括设计图纸和草图等。
1.2 编制施工计划，明确施工目标和工期要求。
1.3 进行现场勘察，确定施工环境和条件。
1.4 确定钢结构的使用材料和规格。
二、生产准备2.1 订购所需的钢材和附件，确保材料质量符合要求。
2.2 检查所订购的钢材和附件，确保数量和规格无误。
2.3 安装和调试机械设备，如切割机、焊接机等。
2.4 做好生产现场的安全防护工作，确保施工人员安全。
三、加工工艺3.1 根据设计图纸制作构件图纸，进行详细的加工计划。
3.2 进行钢材的切割工作，确保尺寸和角度准确无误。
3.3 进行钢材的冷弯和成型工作，确保构件形状完整。
钢结构生产车间流程
钢结构生产车间流程图材料进场（采购部)(XX部、物资部) 验收接料（设计部、下料组、拆图人员）数空切割（半自动割,手工）数控直条切割机剪板机下料部较正质安部验收质安部验收钻孔接料（组立组）数控平面钻数控组立机摇臂钻，磁力钻一台电焊机, 組立质安部验收埋伏焊焊接质安部埋弧焊机质安部验收矫正矫正机质安部验收喷沙除锈抛丸，手工总装电焊质安部重点验收焊接气保焊机质安部验收油漆组2台三相气泵质安部验收出货钢结构制作施工适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。
一、材料要求1．钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。
2．进厂的原材料，材料进场前应进行检验.检验过程包括材质证明及材料标识和材料允许偏差的检验。
材料检验合格后方可投入使用.当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。
除必须有生产厂的出厂质量证明书外,并应按合同要求和有关现行标准在甲方、监理的见证下,进行现场见证取样、送样、检验和验收，做好检查记录。
并向甲方和监理提供检验报告。
3．在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理.4．材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单）,向甲方和监理报审后，经设计单位确认后方可代用。
5．严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝.用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。
6．焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。
7．螺栓应在干燥通风的室内存放.高强度螺栓的入库验收,应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。
钢结构主要施工工艺流程
钢结构主要施⼯⼯艺流程施⼯放线→基础混凝⼟内预埋螺栓→（钢结构加⼯制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋⾯板及屋檐板安装→墙⾯板安装→钢结构涂装。
⼀、施⼯放线（1）按照设计要求，根据图纸要求，配合⼟建单位将标⾼、轴线核实核准。
（2）施⼯前⽤经纬仪复核轴线，并⽤⽔准仪确定标⾼，并⽤墨线在不易损坏的固定物上作好记号，注明标⾼，并做好记录。
（3）在确定轴线和标⾼之后，即放好⼤样之后，再放⼩样，也就是确定每个钢柱在基础混凝⼟上的连接⾯边线及纵横⼗字轴线，即门式刚架的柱脚位置。
（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底⾯的变形，从⾯减少与基础混凝⼟的接触⾯，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。
⼆、基础混凝⼟内预埋螺栓（1）在基础混凝⼟浇捣之前，再仔细核对螺栓的⼤⼩、长度、标⾼及位置，并固定好预埋螺栓。
（2）在基础混凝⼟浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝⼝部分，以避免混凝⼟浇捣时对螺栓丝⼝的污染。
（3）在浇捣混凝⼟之时，派有经验的专⼈值班，做好混凝⼟浇捣时对预埋螺栓定位的影响。
以避免预埋累栓的位移及标⾼的改变。
（4）基础混凝⼟浇捣之后，及时清理预埋螺栓杆及丝⼝上的残留混凝⼟。
三、钢结构加⼯制作⼯艺过程：1.下料图单此⼯序为材料检验部分，其内容包括对⼯程所选⽤的型号、规格的确认以及材料的质量检查。
2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置⽅向、倾斜标记及中⼼线、基准线和检验线，必要时制作样板。
②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加⼯余量；安装预留尺⼨要求。
③划线前，材料的弯曲和变形应予以矫正。
3.下料：钢板下料采⽤数控多头切割机下料，但下料前应将切割表⾯的铁锈、污物清除⼲净，以保持切割件的⼲净和平整，切割后应清除溶渣和飞溅物，操作⼈员熟练掌握机械设备使⽤⽅法和操作规程调整设备最佳参数的最佳值。
4.组⽴、成型钢材在组⽴前应矫正其变形，并达到符合控制偏差范围内，接触⽑⾯应⽆⽑刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。
钢结构施工方法及主要工艺
钢结构施工方法及主要工艺1、放样制作样板时用金属划针放样，以确保其样板的精密性和正确性。
放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。
该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。
先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。
然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。
交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。
放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。
2、下料切割下料前严格按工艺详图对照品种、规格、牌号是否一致，必要时请有关人员鉴证，应确认所用材料与图纸要求对应相符时才可切割。
钢板的剪切线、气割线必须弹直，当钢板有起伏呈波浪状时应特别注意。
下料切割方法有气割、剪切、冲模落料、坡口和锯切，切割前应对钢板或型材进行矫正。
对接、焊接钢板或型材必须进行检验和探伤，确认合格后才准切割，不得使一次剪切的宽度超过剪板机的宽度。
剪切的长度超过剪板机宽度的料要采取相应的措施。
可以放加工余量在剪切后进行刨边或者用自动割刀加工。
下料切割尺寸公差应符合手工切割小于±1.5MM，自动半自动切割小于±1.0MM，垂直度应不大于钢板厚度的5%，且不大于±1.5MM标准规范，切割周边要求光滑平整。
下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验，经检合格后进行合理堆放，做上合格标识和编号。
3、制孔制孔采用钻孔、冲孔、气割割孔等几种方法，普遍采用钻孔，另外该工程不重要的节点板、垫板、加强板及角钢拉撑等构件孔可采用冲孔。
制孔前先在构件上划出孔的中心线和直径，为了提高效率，可采用涤纶片基的划线模板划线及将数块钢板重叠起来一齐钻孔。
钻孔的允许偏差超设计和规范时，不能采用钢块填塞，可采用与因材质相匹配的焊条熔焊后重新制孔。
4、矫正矫正工作贯穿钢结构制作的全过程。
钢结构构件加工工艺标准
钢结构加工、质量控制工艺编制人：审核人：审批人：2013年4月12日山东红三叶钢结构工程有限公司箱型钢结构制造工艺流程：十字柱制作工艺流程图：H型钢梁制造工艺流程：材料进场材料进场前应进行检验。
请有专业检测的公司对材料性能进行检测，检测机械性能，与力学性能。
检验过程包括材质证明及材料标识和材料允许偏差的检验。
材料检验合格后方可投入使用。
当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。
钢材矫正:可用机械方法或火焰矫正，火焰矫正温度不可超过650℃，并严禁强制降温。
钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。
钢材矫正后的允许偏差序号项目允许偏差mm1 钢板的局部不平度t≤14 1.5T＞14 1.02 型钢弯曲矢高L/1000且不应大于5.03 角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90°4 槽钢翼缘对腹板的垂直度b/805 工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0注：t-钢板厚度， L-钢材长度， b-型钢翼缘宽度放样号料本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。
在计算机上对节点进行1：1放样，放样时应根据设计图确定各构件的实际尺寸。
人工放样在平整的放样平台上进行，凡放大样的构件，应以1:1的比例放出实样。
放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。
号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。
严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。
在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。
号料时长度和宽度方向必须留焊接切割收缩量。
号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。
钢结构施工工艺标准化做法三维详图一看就懂Word版
钢结构施工工艺标准化做法，三维详图一看就懂！1 钢结构焊接1.1 柱柱对接焊接1.1.1 材料：焊丝、焊条、衬板、耳板。
1.1.2 工具：电焊机、角磨机、加热器。
1.1.3 工序：坡口开设→对接固定→清理焊接面→预热处理→对称施焊→清理。
1.1.4 工艺方法：在工厂对上节柱下口开设 45°（-5°，+10°）坡口，内口点焊不小于 6mm 厚衬板。
上节柱、下节柱通过柱侧对边耳板对接固定。
焊前对坡口清理打磨，去除铁锈及油污等。
采用火焰或电加热器对焊接坡口上下 1.5 倍板厚且不小于 100mm 范围进行预热。
焊接采用对称焊接，焊接方式、参数、方向均一致，每条焊缝分层焊接，每层连续不间断焊完，每层接茬应错开间距不小于 50mm。
每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅。
1.1.5 控制要点：拼接间隙、对称焊接、焊缝接茬。
1.1.6 质量要求：焊缝均匀、平直、饱满，成形美观。
焊缝余高 0～3mm。
1.1.7 做法详图（图 4.3-1）：1.2 梁柱对接焊接1.2.1 材料：焊丝、焊条、衬板。
1.2.2 工具：电焊机、角磨机。
1.2.3 工序：梁、柱固定→衬板安装→清理焊接面→下翼缘焊接→上翼缘焊接→清理。
1.2.4 工艺方法：梁柱采用栓焊连接时，先安装高强度螺栓，完成初拧；梁柱采用全焊接连接时，焊前梁柱应临时固定牢靠。
梁端上下翼缘板上口宜开设45°（-5°，+10°）坡口，焊接前安装不小于6mm 厚衬板，衬板两端宽出翼缘尺寸不小于50mm，兼做引、熄弧板。
焊前对坡口清理打磨，去除铁锈及油污等。
同一根梁两端不能同时焊接，一端焊接顺序为下翼缘、上翼缘、腹板，上下翼缘板焊接方向相反。
每条焊缝分层焊接，每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅，去除衬板，用角磨机打磨平整。
1.2.5 控制要点：焊接顺序、焊接方向、焊接参数。
钢结构制造与安装工艺流程图(推荐文档)
原 材 料
施工详图
材料检查 材料矫直
表面预处理
图纸审核
放 样
号 料
划线钻孔 切割下料 坡口加工
主体组装
主体焊接
矫正与加工
总 装
焊 接
矫正与加工
精度检验
编制工艺文件
除 锈
涂 装
检 验
编 号
包装发运
无损检测
补 漆
交工验收
除 锈 江苏广业重工科技有限公司
钢结构制作与安装工艺流程图
1、制作工艺流程示意图
2、安装工艺流程示意图
测量调整
图纸会审
施工组织设计
资料检查
钢构析原材料检
堆存内运
基础复测
垫板设置
单元组装
吊装就位 焊 接 其他连接
高强度螺栓连接
复测试验
检 验
补 漆 交工验收。
