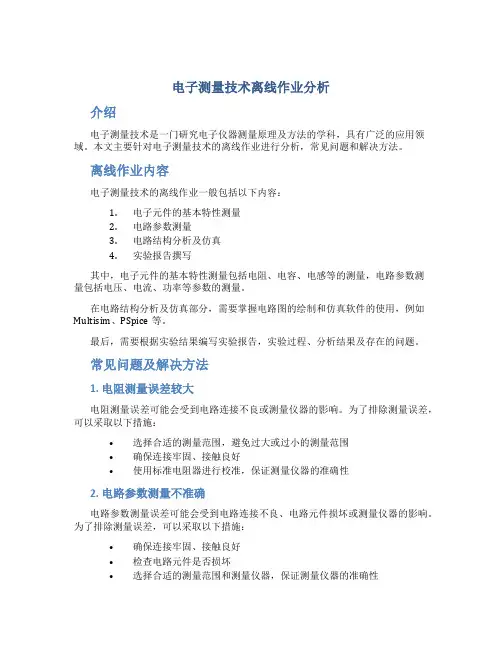

电子测量技术离线作业分析
电子测量技术离线作业分析介绍电子测量技术是一门研究电子仪器测量原理及方法的学科，具有广泛的应用领域。
本文主要针对电子测量技术的离线作业进行分析，常见问题和解决方法。
离线作业内容电子测量技术的离线作业一般包括以下内容：1.电子元件的基本特性测量2.电路参数测量3.电路结构分析及仿真4.实验报告撰写其中，电子元件的基本特性测量包括电阻、电容、电感等的测量，电路参数测量包括电压、电流、功率等参数的测量。
在电路结构分析及仿真部分，需要掌握电路图的绘制和仿真软件的使用，例如Multisim、PSpice等。
最后，需要根据实验结果编写实验报告，实验过程、分析结果及存在的问题。
常见问题及解决方法1. 电阻测量误差较大电阻测量误差可能会受到电路连接不良或测量仪器的影响。
为了排除测量误差，可以采取以下措施：•选择合适的测量范围，避免过大或过小的测量范围•确保连接牢固、接触良好•使用标准电阻器进行校准，保证测量仪器的准确性2. 电路参数测量不准确电路参数测量误差可能会受到电路连接不良、电路元件损坏或测量仪器的影响。
为了排除测量误差，可以采取以下措施：•确保连接牢固、接触良好•检查电路元件是否损坏•选择合适的测量范围和测量仪器，保证测量仪器的准确性3. 电路仿真结果与实际测量结果不符电路仿真可能会受到仿真软件模型的影响。
为了解决仿真误差，可以采取以下措施：•在仿真前，先检查电路图的绘制是否正确•选择合适的仿真模型，避免使用过于简单的模型•在实际测量中，尽可能复现仿真中的实验条件4. 实验报告撰写不规范实验报告的撰写需要遵守一定的规范，例如排版规范、内容规范和语言规范。
为了提高实验报告的质量，可以采取以下措施：•按照实验报告的要求进行排版，保证格式统一、字迹清晰•分析实验结果，存在的问题并提供解决方法•语言表达要简洁明了，避免出现与实验无关、模糊或错误的语句通过对电子测量技术离线作业的分析，我们可以了解到常见的问题及解决方法。
离线检测
高温报警，超温跳闸试验
短温度控制器出口接点， 模拟变压器高温故障；
无线温度在线监测 实时监控，覆盖面广
局放试验
局放在线监测
变压器试验的重要项目 能成功地检测绝缘中微小缺陷 评定变压器绝缘性能的有效方法
实时检测设备内部局放活动 局放事件记录及回放 局放发展状况及严重性评估
变压器局部放电试验是为了检查变压器的绝缘性能。 当变压器在额定电压下运行时，其绝缘的某些薄弱 环节会发生放电（即局放），长此以往，导致绝缘 性能下降，甚至绝缘击穿，影响变压器安全运行， 而耐压和冲击绝缘试验对此是无法考核的。因此是 为了避免由于局放引发的变压器故障考虑变压器的 局部放电性能
（电流互感器，套管，耦合电容器）
容性设备其自身的绝缘性能是关系到设备现场安全
运行的重要技术指标。容性设备的绝缘劣化是一个 渐变的过程，但如不及时发现并检修，就可能导致 套管发生故障进而引发突发性故障，造成巨大的直 接、间接经济损失。
四、避雷器 避雷器：一种防止电气设备过电压的保护器件。 操作过电压：也叫内部过电压，由电网中的电感、电容及电 网中合闸、分闸引起。 大气过电压：也叫外部过电压，即雷电引起的过电压； 配电系统中避雷器的分类：阀型避雷器和氧化锌避雷器。 1．阀型避雷器
跳闸、合闸时间的测量 它属于断路器的动作特性试验，跳闸、合闸时间与跳合闸
的速度有关，与机械的结构、机械的摩擦力及机械势能能量等 有关。
测量时使用电秒表进行动作时间的测量，测量合闸时间时， 将三相开关主触电串联连接到电秒表，当只有全部接点闭合时 的时间为合闸时间；测量分闸时间时，将三相开关主触点并联 连接后，接到电秒表，当只有全部接点断开时的时间为分闸时 间。
电压互感器试验项目 1) 电压互感器线圈直 流电阻测试； 2) 电压互感器变压比 测试； 3) 电压互感器接线组 别试验； 4) 电压互感器线圈绝 缘电阻测试； 5) 电压互感器交流耐 压试验。
《电子测量技术》课程标准(检测类专业)
《电子测量技术》课程标准一、课程基本信息1、课程名称：电子测量技术/ Electronic Measurement Techniques2、学时/学分：40/2.53、先修课程：《高等数学》、《模拟电子技术》，《数字电子技术》。
4、面向对象：检测类专业5、开课系：机电工程系6、教材：于宝明等, 《电子测量技术》，高等教育出版社,2017.2二、课程性质和任务电子测量是现代科学获取信息的重要途径。
掌握电子测量技术是从事生产实践和科研的必备基础，也是培养学生“实践动手能力”的重要标志性课程。
其特点是综合性强、实践性突出、应用面广泛。
电子测量技术综合应用了电子、计算机、通信、控制等技术。
通过本课程的学习，培养学生具有电子测量技术和仪器方面的基础知识和应用能力；通过本课程的学习，可开拓学生思路，培养综合应用知识能力和实践能力；培养学生严肃认真，求实求真的科学作风，为后续课程的学习和从事生产实践以及研发工作打下基础。
三、教学内容和基本要求（一）电子测量技术的基本知识1、教学内容（1）测量及其意义；（2）电子测量的意义和特点；（3）电子测量方法的分类；（4）测量误差的基本概念；（5）测量结果的表示及有效数字；2、教学要求（1）了解电子测量的主要内容、特点和基本方法；（2）了解测量误差产生的原因及特点；（3）掌握误差基本理论及分析（4）能对测量结果（数据）进行正确的处理。
3、重点和难点重点：（1）电子测量的特点；（2）测量误差的基本概念；（3）测量结果的表示及有效数字。
难点：测量结果的表示及有效数字。
（二）信号发生器1、教学内容（1）信号源概述；（2）低频信号源的组成原理及使用。
（3）高频信号源的组成原理。
（4）函数信号发生器的组成原理及使用。
2、教学要求（1）了解信号源的分类和基本组成；（2）掌握低频信号发生器的基本组成、工作原理及特点；（3）掌握高频信号发生器的基本组成、工作原理及特点。
( 4) 掌握函数信号发生器的基本组成、工作原理及特点；3、重点和难点重点：（1）正弦信号源的主要性能指标；（2）低频信号发生器的基本组成和工作原理；（3）函数信号发生器的基本组成和工作原理。
《电子测量技术》课程实践教学探讨
提 高 学 生 的综 合 素质 、培 养学 生 的创 新 精神 与实 践 能 力 具 有 举 足 轻 重 的 作用 。 过 实践 教 学 ， 生 能 更 好 地 掌 握 各 种 常用 通 学 测 量 仪 器 的 正确 使 用 方 法 ，培 养应 用 知 识 和解 决 实 际 问题 的 能 力 。 教 学 中我 们 贯 彻 “ 动 导 向 ” 教 学思 想 ， 调 学 生 是 在 行 的 强 学 习 过 程 的 中 心 ， 师 是学 习过 程 的 组 织 者 与协 调 者 。 教 根据 学 生 接 受 新 知 识 的规 律 ， 层 次 、 步 骤 地 逐 步 强 化 学 生 的实 际 分 有 师 和 其 他 学 生 听 ， 后 教 师 再 以 总 结 、 充 把 相 应 内容 讲 解 清 随 补 楚， 清除 “ 念 ” 这 样 学 生 接受 知识 的过 程 就 变 成 了 一 个有 趣 悬 。 的“ 寻宝 ” 程 。 过 三 、 学 内容 要 与 时俱 进 教 现 代社 会 ， 息 瞬 息万 变 ， 信 知识 频 繁 更 新 。 昨天 ， 们还 生 我 活 在 漆 黑 一 片 的Ｄ Ｓ Ｏ 时代 ， 人们 还 为陌 生 的 命 令 单词 困扰 眨 眼 之 间 ， 们 又来 到 了 “ 见 即 所 得 ” 我 所 的ＷＩ Ｄ ＷＳ 代 了 计 Ｎ Ｏ 时 算 机 教 育 也应 顺 应 时代 的 发展 ， 断 更 新 内 容 ， 能 让 我 们 的 不 才 学 生 学 以致 用 。 络是 一 个 已经 不 是 一个 新 名 词 ， 却 是 最 让 网 但 学 生 着 迷 的 ， 绚 丽 多 姿 、 彩 纷 呈 的 网页 真 是 太 神 奇 了 ， 那 精 一 个 普 通 中学 生也 能 做 出来 吗 ？ 多 人 觉得 网页 制 作 深 不 可测 很 实 际 上 同学 们 利 用 所 学 的Ｐ ｏ ｓｏ 制 作 图片 还 将 Ｐ ｏ ｓｏ ｈｔ ｈｐ ｏ ｈ ｔ ｈｐ ｏ 和 Ｆａｈ 合起 来 做 出动 感 十 足 而 且 非 常精 美 的动 画作 品放 到 ｌｓ结 校园网页上。 事后 同学 们 感 慨 地 说 ， 以为 网 页制 作 是 大 学 生 原 们 才 能 十 的 事情 ， 原来 我 们 也 能 行 。通 过 实践 ， 同学 们 初 步 掌 握 了 更 多 的知 识 ， 宽 了知 识 面 ， 拓 锻炼 了操 作 能 力 ， 高 了 学 提 习 自信 心 。 四 、 新 上 机 操作 过 程 。 视作 业处 理 创 重 信 息技 术 学 科 中 的作 业 易 被 教 师 所 忽 略 ，作 业 是 课 堂 教 学 活 动重 要 环 节 之 一 。 师 布 置 合理 、 当 的 作业 可 以激 发 学 教 适 生 的兴 趣 ，巩 固学 习效 果 。 由于 信 息 技 术 教 育 学 科 可 操 作 性 强 ， 此 布 置作 业 应 多 注重 实 际 ， 上 机 操 作 及 上 机 报 告 结 合 因 与 起 来 。 上机 操 作 是 信 息 技 术 教 育学 科 教 学 的 一 大 优势 ． 过 而 通 上 机 操 作 学 生 可以 手 脑 并 用 ， 理 念 到 实 践 ， 直 观 形 象 的 实 从 在 践 操 作 中不 断 加 深 对 理 物 规 律 性 的认 识 ，易 于形 成 生 动 活 泼 的学 习氛 围 。 是 上 机 操作 如果 组 织 不 好 ， 不 会 达 到 预 期 的 但 也 效 果 。 因此 ， 们 在 机 房 上 机 操 作 前 ， 先利 用 双 向教 学 系统 我 首 或 在 机 房 通 过 屏 幕 广 播 把 主 要 操 作 步 骤 及 注 意 事 项 强 调 ～ 遍， 并在 Ｊ机 操 作 前 及 上 机 完 毕 后 让 学 生 完 成 上 机 实 验 报 告 ， 二
电子测量技术作业答案
一、单项选择题(只有一个选项正确，共6道小题)1. 利用一峰值电压表测量一个三角波信号，其读数值是( )。
(A) 三角波信号的峰值(B) 三角波信号的有效值(C) 三角波信号的平均值(D) 无直接物理意义正确答案：D解答参考：2. 实验中，利用同一块峰值电压表测量幅度相同的正弦波、方波、三角波，读数是_____。
(A) 方波最大(B) 正弦波最大(C) 三角波最大(D) 一样大正确答案：D解答参考：3. 基本量程为1伏的DVM ，当它首位为非完整显示位时，表示其( )。
(A) 无超量程能力(B) 有超量程能力(C) 分辨力低(D) 抗干扰能力差正确答案：B解答参考：4. 若要使数字电压表的量程向高端扩展，应加入( )。
(A) 步进分压器(B) 前置放大器(C) 均衡器(D) 滤波器正确答案：A解答参考：5. 双斜积分式数字电压表，利用( )积分来实现被测电压由模拟量到数字量的变换。
(A) 1次(B) 2次(C) 3次(D) 4次正确答案：B解答参考：6. 由绝对电压电平和功率电平的定义，当负载阻抗为( )时，二者才相等。
(A) 500欧(B) 75欧(C) 600欧(D) 100欧正确答案：C解答参考：二、不定项选择题(有不定个选项正确，共2道小题)7. 交流电压除用具体的函数关系表示其大小随时间变化的规律外，通常还可以用哪些参数来表征？[不选全或者选错，不算完成](A) 平均值(B) 有效值(C) 峰值(D) 直流分量正确答案：A B C解答参考：8. 有效值检波器根据获取有效值的方法不同，可分为[不选全或者选错，不算完成](A) 分段逼近式检波器(B) 热电偶检波器(C) 串联式峰值检波器(D) 电子真有效值检波器正确答案：A B D解答参考：三、判断题(判断正误，共5道小题)9.波形因数定义为交流电压的有效值与峰值之比。
正确答案：说法错误解答参考：10.斩波式放大器用于放大直流信号，具有放大倍数高但零点漂移却极小的特点。
《电子测量技术》课程教学大纲
《电子测量技术》课程教学大纲一、课程的性质与任务《电子测量技术》是电子信息、自动控制、测量仪器等专业的通用技术基础课程。
该课程包括电子测量的基本原理、测量误差分析，主要电子仪器的工作原理，性能指标，电参数的测试方法，该领域的最新发展等。
电子测量是现代科学获取信息的重要手段，是从事现代电子科学研究的必备基础，也是培养学生“实践动手能力”的重要标志性课程。
其特点是综合性强、实践性突出、应用面广泛。
电子测量技术综合应用了电子、计算机、通信、控制等技术。
通过本课程的学习，培养学生具有电子测量技术和仪器方面的基础知识和应用能力；通过本课程的学习，可开拓学生思路，培养综合应用知识能力和实践能力；培养学生严肃认真，求实求真的科学作风，为后续课程的学习和从事研发工作打下基础。
二、课程的教学目标（一）理论知识目标(1) 掌握近代电子测量的基本原理和方法。
(2) 掌握测量误差分析和测量数据处理方法。
(3) 熟悉常用电子测量仪器的应用技术。
(4) 掌握正确选用测量仪器的基本方法。
（二）实践技能目标(1) 能够制订先进、合理的测量和测试方案。
(2) 能够正确选用测量仪器。
(3) 能够正确操作测量仪器。
(4) 能够正确处理测量数据。
三、课程内容及教学要求（一）绪论1、主要内容测量和电子测量；电子测量的内容与特点；电子测量的一般方法；电子测量仪器概述；计量的基本概念。
2、教学要求了解常用测量方法和测量仪器的分类；掌握计量的概念；掌握电子测量的概念、特点；掌握电子测量常用仪器和常用方法。
3、作业要求《思考与练习1》中的1.1，1.3，1.5。
4、实践性教学内容及要求列举常用电子测量的实例，归纳电子测量方法及仪器的类别。
（二）测量误差和测量结果处理1、主要内容误差的相关概念；测量误差的来源；误差的分类；随机误差分析；系统误差分析；系统误差的合成；测量数据的处理；测量方案选择等。
2、教学要求掌握误差的相关概念、分类、表示方法及公式；理解测量误差的来源；掌握随机误差分析方法，会熟练计算，掌握数学期望值、残差等的计算；掌握正态分布、平均分布，会熟练计算，能使用贝塞儿公式，掌握有限次测量的数据处理方法；掌握系统误差分析方法和合成方法，熟练相关计算；熟练消弱系统误差的典型测量技术、原理、计算。
电子测量技术课后答案(赵会兵版)
电子测量技术的应用领域
电力领域
电力设备的电气参 数测量、电网运行 监测等。
医疗电子
医疗设备的电气性 能测试、生命体征 监测等。
通信领域
通信设备的性能测 试、网络质量监测 等。
汽车电子
汽车电子控制系统 的故障诊断、排放 控制等。
科研领域
03 电子测量仪器及其应用
信号发生器及其应用
正弦波信号发生器
用于产生稳定的正弦波信号，常用于测试电子设 备的性能和测量基本参数。
脉冲信号发生器
能产生各种宽度、幅度和重复频率的脉冲信号， 用于测试数字电路的时序和逻辑功能。
函数信号发生器
能产生三角波、方波、正弦波等周期信号，常用 于模拟电路的测试和校准。
03
电子测量的基本原理基于电磁 感应定律、欧姆定律等物理学 原理，通过电子元件和电路实 现测量。
电子测量的基本方法
直接测量
直接读取被测量的数值，如使用万用表测量电压或电流。
比较测量
通过比较器将被测信号与标准信号进行比较，从而得出被测信号 的数值。
间接测量
通过测量与被测物理量相关的其他量，再经过计算得出被测物理 量。
故障诊断与排除
根据测量结果，诊断设备故障原因，提出相应的维修和排除故障方 案。
05 电子测量技术的发展趋势 与挑战
电子测量技术的发展趋势
智能化 数字化 微型化 集成化
随着人工智能和机器学习技术的快速发展，电子测量技术正朝 着智能化方向发展，实现自动识别、自动测量和自动分析等功
能。
数字化技术使得电子测量更加精确和可靠，同时也提高了测量 效率，降低了测量误差。
通信信号的测量与分析
电子测量技术实验报告
电子测量技术实验报告实验名称：电子测量技术实验实验目的：1. 熟悉电子测量仪器的使用方法。
2. 掌握基本的电子测量技术，包括电压、电流、频率等参数的测量。
3. 理解测量误差的来源及其对测量结果的影响。
实验原理：电子测量技术是利用电子仪器对电子电路中的电参数进行定量分析的技术。
常见的电子测量仪器包括示波器、万用表、频率计等。
本实验主要通过这些仪器对电路中的电压、电流、频率等参数进行测量，以验证电路设计的正确性及性能指标。
实验设备：1. 示波器2. 万用表3. 频率计4. 信号发生器5. 待测电路板及相关连接线实验步骤：1. 检查实验设备是否完好，确保所有仪器均处于正常工作状态。
2. 根据实验要求，搭建待测电路，并连接相应的测量仪器。
3. 使用示波器测量电路中的波形，记录波形的幅度和频率。
4. 使用万用表测量电路中的电压和电流，记录测量值。
5. 使用频率计测量信号的频率，记录频率值。
6. 分析测量结果，与理论值进行比较，计算误差。
7. 根据实验结果，调整电路参数，优化电路性能。
实验结果：1. 示波器测量结果显示，波形幅度为X伏特，频率为Y赫兹。
2. 万用表测量结果显示，电路中的电压为Z伏特，电流为A安培。
3. 频率计测量结果显示，信号频率为B赫兹。
误差分析：1. 示波器测量误差可能来源于仪器的校准精度以及操作者读数的准确性。
2. 万用表测量误差可能来源于仪器的内部误差以及接触不良。
3. 频率计测量误差可能来源于信号源的稳定性以及测量环境的干扰。
实验结论：通过本次实验，我们成功地掌握了电子测量技术的基本操作，并对电路中的电压、电流、频率等参数进行了准确的测量。
实验结果与理论值相比，误差在可接受范围内，说明电路设计基本正确，性能指标符合预期。
通过误差分析，我们了解到了测量误差的来源，为今后的实验提供了宝贵的经验。
实验心得：在本次实验中，我深刻体会到了电子测量技术在电子电路分析中的重要性。
通过实际操作，我不仅学会了如何使用各种电子测量仪器，还学会了如何分析测量结果，评估电路性能。
电力电子技术离线作业答案
浙江大学远程教育学院《电力电子技术》课程作业姓名：应晓兵学号：年级：15春学习中心：建德学习中心—————————————————————————————第1章1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示图 1-37问：（1）开关S闭合前灯泡亮不亮（2）开关S闭合后灯泡亮不亮（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮原因是什么答：（1）不亮；（2）亮；（3）不亮，出现电压负半周后晶闸管关断。
2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因冬天工作正常到夏天变得不可靠又可能是什么现象和原因答：晶闸管的门极参数IGT、UGT受温度影响，温度升高时，两者会降低，温度升高时，两者会升高，故会引起题中所述现象。
3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理为什么（分析时不考虑电压、电流裕量）RTM U V U >==3112220(a) (b)(c)图 1-38 习题5图答：（a ）故不能维持导通(b)而即晶闸管的最大反向电压超过了其额定电压，故不能正常工作（c ）I d =160/1=160A>I H I T =I d =160A<×100=157A 故能正常工作4．什么是IGBT 的擎住现象使用中如何避免答：IGBT 由于寄生晶闸管的影响，可能是集电极电流过大（静态擎住效应），也可能是mA I mA A I H d 42002.010501003=<==⨯=Hd I A I I I >====9.957.1/...56.1521022022duce/dt过大（动态擎住效应），会产生不可控的擎住效应。
实际应用中应使IGBT的漏极电流不超过额定电流，或增加控制极上所接电阻RG的数值，减小关断时的duce/dt，以避免出现擎住现象。
第2章、Ｌd的名称及作用。
（LJ为过流继电器）1．出图2-57中①～⑨各保护元件及VDF图2-57 三相桥式整流电路的保护答：（1）交流进线电抗器限流、限du/dt和di/dt（2）压敏电阻过压保护（3）交流侧阻容保护过压保护（4）桥臂电感限du/dt(由元件换流引起）、di/dt（5）快熔过流保护（6）过压保护电容限制关断过电压对元件的损害（7）抑振电阻防止L、C振荡，限制电容放电电流（8）直流侧压敏电阻直流侧过压保护（9）过流继电器过流时，继电器开路，保护主电路（10）VDF续流二极管为负载电路提供通路，过压保护（11）Ld平波电抗器防止直流电流波动（断流）2．GTR、IGBT等过流保护中，为何要采用检测集射极电压作为保护基准答：1. 如以测量集电极电流I c 为过流保护原则，当I cg 测量误差为cI ∆，则保护电路将在集电极电流为I cg +cI ∆时才动作，但此时工作点已经移至线性放大区，到元件关断时已出现高损耗，导致GTR 损坏。
电子测量技术实验报告
电子测量技术实验报告电子测量技术实验报告引言：电子测量技术是电子工程中非常重要的一部分，它涉及到电子设备的测量、测试和校准等方面。
本实验报告将对电子测量技术进行探讨和总结，包括测量仪器的使用、测量误差的分析和校准方法的介绍。
一、测量仪器的使用在电子测量中，常用的测量仪器有示波器、信号发生器和多用表等。
示波器是一种用于观察和测量电压波形的仪器，它能够直观地显示信号的幅度、频率和相位等信息。
信号发生器则是用于产生各种特定频率和幅度的信号，以便进行测试和校准。
多用表则广泛应用于电压、电流、电阻等基本参数的测量。
二、测量误差的分析在电子测量中，由于各种因素的存在，测量结果往往会存在一定的误差。
误差的来源包括测量仪器的精度、环境条件的变化以及人为操作的不准确等。
为了减小误差，我们需要了解误差的类型和产生原因。
常见的误差类型有系统误差和随机误差。
系统误差是由于测量仪器本身的不准确性或者测量环境的变化引起的，而随机误差则是由于测量过程中的偶然因素导致的。
三、校准方法的介绍为了提高测量结果的准确性，我们需要对测量仪器进行校准。
校准是通过与已知准确值进行比较，确定测量仪器的误差并进行修正的过程。
常用的校准方法包括零点校准、量程校准和线性校准等。
零点校准是将测量仪器的零点偏差调整到准确值，以消除系统误差。
量程校准则是通过调整测量仪器的量程范围，使其能够准确测量不同幅度的信号。
线性校准则是通过与已知线性关系的信号进行比较，确定测量仪器的非线性误差并进行修正。
四、实验结果与讨论在本次实验中，我们使用示波器对一个正弦信号进行测量，并对测量结果进行分析和讨论。
通过实验数据的记录和处理，我们可以得到信号的幅度、频率和相位等参数。
同时，我们还可以计算出测量结果的误差，并通过校准方法进行修正。
实验结果表明，经过校准后，测量结果的准确性得到了显著提高。
结论：电子测量技术是电子工程中不可或缺的一部分，它对于电子设备的测试和校准具有重要意义。
电子测量技术离线作业分析
电子测量技术第一次作业四、主观题(共12道小题)17.示值相对误差定义为( 绝对误差 )与( 被测量示值)的比值，通常用百分数来表示。
18.测量值的数学期望，就是当测量次数n趋近无穷大时，它的各次测量值的( 算术平均值)。
19.测量误差按性质和特点的不同，分为(随机)误差、( 系统)误差和(粗大)误差。
20.有界性、对称性、( 抵偿)性、( 单峰 )性是随机误差的重要特性，我们可通过(多次测量取平均值 )的办法来削弱随机误差对测量结果的影响。
21.在测量数据为正态分布时，如果测量次数足够多，习惯上采用( 莱特)准则判别异常数据。
序号 1 2 3 4 5 6 7 8 9电压/mV 10.32 10.28 10.21 10.41 10.25 10.52 10.31 10.32 10.04试用格拉布斯检验法判别测量数据中是否存在异常值。
23.不确定度是反映被测量之值( 分散性)的参数，其大小可利用(标准差)或其倍数表示，也可以用(置信区间)的半宽来定量表征。
24. (扩展)不确定度等于合成标准不确定度与一个数字因子的乘积，该数字因子称为(包含因子)。
25.已知某被测量X的9次等精度测量值如下：52.953，52.959，52.961，52.950，52.955，52.950，52.949，52.954，52.955求测量列的平均值、实验标准差以及测量列的A类标准不确定度。
26.某校准证书说明，标称值为10 W的标准电阻器的电阻R在20°C时为10.000 742 W ±29 mW（p＝99%），求该电阻器的标准不确定度，并说明是属于哪一类评定的不确定度。
27.测量某电路的电流I=22.5mA，电压U=12.6V，I和U的标准不确定度分别为u(I)=0.5 mA，u(U)=0.3V，求所耗功率及其合成标准不确定度。
（I和U互不相关）28. 3位数字欧姆表，测量标称值为1.0kΩ和1.5kΩ两只电阻时，读数分别为985Ω和147 6Ω。
电子测量技术分析
目录1 课程的目的和意义 (1)2 主要研究内容和研究方法 (1)2.1 主要研究内容 (1)2.2 主要研究方法 (2)3 国内外的发展状况 (3)4 我国电子测量技术的不足 (3)5 激光测距仪说明 (4)6 电子测量技术的发展趋势 (4)7 常用电子测量仪器的使用方法 (5)7.1 熟悉掌握的电子仪器 (5)7.1.1 双踪示波器 (5)7.1.2 数字万用表 (6)7.2 最有用的两种电子测量仪器 (7)7.2.1 激光测距仪 (7)7.2.2 数字式覆层测厚仪 (8)8总结 (9)9参考文献 (11)1 课程的目的和意义杰出科学家门捷列夫曾说“没有测量，就没有科学”。
测量技术是科学研究中信息的获取、处理和显示的重要手段，是人们从事客观世界并取得定性或定量信息的基本方法，是信息工程的源头和重要组成部分。
电子测量技术是指利用电子技术对电量或非电量进行测量的方法。
它是进行军事装备研究，新产品试制和开发，以及生产与维护运转中不可缺少的测试手段和工具。
一切重大的科学技术成就都与测试技术有直接关系。
因此，电子测量技术的水平常常是衡量一个国家科技发展和生产技术水平的重要标志，也是军事实力的重要表现。
电子技术在航空航天、工业、农业、交通运输、国防安全等国民经济诸多领域中得到了广泛应用，而电子测量又是电子技术信息检测的重要手段，它是一门发展快、应用面宽、实践性强的应用学科，在当今的信息化社会中正发挥这中流砥柱的作用。
在我国实现四个现代化与中国梦的宏伟事业中，科学技术的现代化是关键，科学实验手段的现代化是实现科学技术现代化的必要条件，而电子测量的方法与手段是否现代化正是科学实验手段是否现代化的必要条件，而电子测量的方法与手段是否现代化正是科学实验手段是否现代化的重要标志。
宇宙飞船、航天飞机的发射，火箭、导弹飞行轨道的控制，人造卫星姿态的调整，核潜艇的潜、浮操纵，都必须有快速、精确的信息检测；现代化的大地测量、气象遥感、地震预测预报、震后救灾、医疗诊断等都少不了应用电子技术进行高精度的电子信息检测。
电力测试设备在线监测与离线测试相结合的意义
电力测试设备在线监测与离线测试相结合的意义一、电力测试设备在线监测与离线测试综合判别的意义电力设备的检修随着电压等级的提高和容量的增大，从早期的事故后检修到预防性检修(或计划检修)，发展到现在的状态检修。
要达到设备的状态检修，这就要求在工作电压下经常监测电气设备的运行状态，以便做出设备是否需要维修的结论。
状态检修的实质就是建立一整套确定设备的实际状况诊断系统来确定设备是否需要检修。
目前，国内开展状态检修的研究一般从两个方面进行，一类是对设备进行不间断实时动态的在线监测，用在线的数据来判别设备状态，即实行设备的在线监测。
另一类是以离线检测为主，通过各种离线数据分析对设备状态进行综合诊断。
在线监测和离线测试都存在自身的优缺点，在线监测是在运行电压下监测，不受周期性限制，测量和分析实现自动化，既避免盲目的停电试验，又提高监测的可靠性和效率。
但由于在线监测采用灵敏度较高的传感器进行实时监测，测量数据可能由于外界干扰未必真实。
而离线测试需停电进行，而不少重要的电力设备不能轻易地停止运行;不考虑设备的实际状况只能周期性进行而不能连续地随时监视，绝缘有可能在诊断间隔时发生故障;停电后的设备状态，例如作用电场及温升等和运行中不相符合，影响诊断的正确性。
因此为了保证电气设备维护的合理化，保证电力系统安全及经济运行，应该对电气设备进行在线监测与离线测试的综合判别。
二、电力测试设备在线监测与离线测试综合判别的过程1、在线监测(1)设预警值对电气设备进行在线监测时，由于在线监测的数据参数还没制定规程标准，应根据每个需检测的电气设备的实际情况与运行经验，确定测量结果的判别标准的上限和下限，或设定一个预警值。
比如对避雷器的泄漏电流设置上限是在雷雨天气后避雷器受潮情况下的测量值，下限是在晴好天气测得的泄漏电流值。
(2)数据分析当传感器或其它监测仪器完成新的数据采集后，测量的数据超过预警值，首先应分析所测的数据是否正确，分析现场环境对传感器等监测设备的干扰情况，检查所进行监测设备的电气回路接线。
电子测量仪器存在的问题及措施
电子测量仪器存在的问题及措施摘要：人们可以通过可靠的测量获得精准的数据信息。
但是由于时代的发展进步，测量故障更加复杂，传统简单的测量仪器已经不能满足现代的测量工作，因此，应用了更为先进的电子测量仪器。
从现在应用电子测量仪器的情况来看，不仅要把电子测量仪器的有效性提升，还要符合数据多样化的要求。
基于此，本文首先阐述了电子测量仪器的重要性，其次探究了电子测量仪器存在的问题，并提出了一定的措施，以期提升测量数据的精准度。
关键词：电子测量仪器；问题；对策引言电子测量仪器应用了通信技术、软件技术和信号处理技术等，并以数字电路技术和模拟电路技术为基础，电子测量仪器目前已经在各个领域广泛应用。
一个国家的科技水平可以从电子测量仪器的技术水平上体现出来，并与许多高科技领域中的能力有着很大的关联。
当前的电子测量仪器在科技的发展下，逐渐变得智能化和软件化。
一般工程项目要求数据具备高精准，务必严格做到不差分毫，在工程中只要发生数据上的一点误差，都会对后期的应用造成无法估算的损失。
因此，当下的微电子测量与人工智能技术，放弃了传统的测量方法，对数据的要求更准确，减少了信息误差。
1、电子测量仪器的重要性1、电子测量技术和仪器的重要性仪器的升级和电子测量技术的发展是依托于测量技术发展的带动，以及通过综合交替应用计算机技术、传感器技术、通信技术以及数字处理技术，根据获取和分析被测对象的参数，在传输和测量数据的时候可以通过使用光量、电量以及非电量的形式来完成。
很多的行业都已经开始应用电子测量仪器和电子测量技术，其推动着科技的进步和行业的创新。
对于各种参数的测量和分析，电子测量仪器和电子测量技术都可以更高效率地完成，给日常的生产和生活提供了便利[1]。
比如，像数控机床加工等类型的产业有着较高的生产精度，基于电子测量技术的激光测量设备，不仅能够对机械部件的精准度进行检测，还能够让数控机床的生产效率取得一定的提升。
再比如，在对无线通信领域的噪声特性和速率进行测量的时候，可以通过电子测量技术和无线通信技术进行交互和集成，不仅可以实现预期的测量目的，还可以提供新的途径帮助无线通信系统和通信技术进行创新。
机械电测技术(离线)
10.定常线性系统的主要特性有：______、______、______、______、______等。
：齐次性、叠加性、频率保持性、微分特性、积分特性11.描述测试装置静态特性的参数主要有_______、_______、_______、_______、_______、_______、_______等。
：灵敏度、分辨力、线性度、滞环、重复性、稳定度、漂移12.在描述测量仪表静态特性的指标中___________，灵敏度是指，而滞后性是指____________。
：测试装置在稳态下输出的变化量对输入的变化量之比测量仪表的正向（加载）和反向（卸载）特性的不一致程度13.根据基准直线的不同，常见的线性度包括_________、_________、_________等。
：理论线性度、端基线性度、最小二乘法线性度14.测试系统的动态特性是指，常用的动态特性指标有和。
：研究测试装置（系统）的输出量随时间变化的曲线与被测量随同一时间变化的曲线的一致程度或接近程度时间常数上升时间等15.信号是指__________，随机信号是指____________。
：传载信息的物理量函数，随时间变化的某种物理量该信号不能重复出现，不能表示为时间的函数16.按信号的性质可将其分为_____信号和____信号，按信号数学表示式中的独立变量的取值方式又可将其分为____信号和____信号。
：确定性随机连续离散17.信号的时域描述反映了________________，信号的频域描述反映了_________________。
：以时间为独立变量、直接观测或记录到的信号以频率为独立变量、研究信号中各频率成分的幅值、相位与频率之间的关系18.信号的时域描述以________为独立变量，而信号的频域描述则_______以为独立变量。
：时间频率19.周期信号是____________的信号，从能量与功率的角度分类，周期信号属于____信号，而瞬变非周期信号属于________信号。
电力机车弓网离线检测技术研究
$+$
Copyright©博看网 . All Rights Reserved.
பைடு நூலகம்
水利电力
科技风 "#"$ 年 % 月
分信号电流# 并且沿线分布的电容"经过检测车接触轴流会 泻回钢轨# 此时"流回接触网离线检测装置会形成回路# 在 这两种情况下"测量离线信号可以通过选频$解调$触发等环 节"这是由于离线问题会导致信号电流产生两种幅值不同的 电压信号所造成的+电阻2电容法测量精确度高"是通过检测 波形的拜年话来检测离线问题"测量时"将两个电容器和一 个电阻接入受电弓与地面之间# 测量受电弓电压"可以利用 电容器"受电弓电流的测量可以利用电容器充当分压器# 流 经受电弓的电容充电和放电的电流"当受电弓和接触线良好 时会改变接触线电压+而当离线时"电流会发生变化"受电弓 与接触线之间的距离和电压差+电流间隔会出现不规则的脉 冲或 % 电流情况"电压呈现出阶梯状#
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子测量技术
第一次作业
四、主观题(共12道小题)
17.示值相对误差定义为( 绝对误差 )与( 被测量示值)的比值，通常用百分数来表示。
18.测量值的数学期望，就是当测量次数n趋近无穷大时，它的各次测量值的( 算术平均值)。
19.测量误差按性质和特点的不同，分为(随机)误差、( 系统)误差和(粗大)误差。
20.有界性、对称性、( 抵偿)性、( 单峰 )性是随机误差的重要特性，我们可通过(多次测量取平均值 )的办法来削弱随机误差对测量结果的影响。
21.在测量数据为正态分布时，如果测量次数足够多，习惯上采用( 莱特)准则判别异常数据。
序号 1 2 3 4 5 6 7 8 9
电压/mV 10.32 10.28 10.21 10.41 10.25 10.52 10.31 10.32 10.04
试用格拉布斯检验法判别测量数据中是否存在异常值。
23.不确定度是反映被测量之值( 分散性)的参数，其大小可利用(标准差)或其倍数表示，也可以用(置信区间)的半宽来定量表征。
24. (扩展)不确定度等于合成标准不确定度与一个数字因子的乘积，该数字因子称为(包含因子)。
25.已知某被测量X的9次等精度测量值如下：
52.953，52.959，52.961，52.950，52.955，52.950，52.949，52.954，52.955
求测量列的平均值、实验标准差以及测量列的A类标准不确定度。
26.某校准证书说明，标称值为10 W的标准电阻器的电阻R在20°C时为10.000 742 W ±29 mW（p＝99%），求该电阻器的标准不确定度，并说明是属于哪一类评定的不确定度。
27.测量某电路的电流I=22.5mA，电压U=12.6V，I和U的标准不确定度分别为u(I)=0.5 mA，u(U)=0.3V，求所耗功率及其合成标准不确定度。
（I和U互不相关）
28. 3位数字欧姆表，测量标称值为1.0kΩ和1.5kΩ两只电阻时，读数分别为985Ω和147 6Ω。
当保留两位有效数字时，此两电阻分别为（0.98）kΩ和（1.5 ）kΩ。
第二次作业：
四、主观题(共18道小题)
38.示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为(扫描)。
39.在电子示波器的荧光屏上光点水平移动形成的水平亮线称为（时间基线）。
40.设连续扫描电压的扫描正程是扫描回程的4倍（不考虑扫描等待时间），要显示出频率为2 kHz的正弦波4个周期的波形，请问连续扫描电压的频率是多少？
41.如果被测正弦波信号频率为10 kHz，理想的连续扫描电压频率为4 kHz，试绘出
荧光屏上显示出的波形。
42.已知扫描电压正程、回程时间分别为3 ms和1 ms，且扫描回程不消隐，试绘出荧光屏上显示出的频率
为1 kHz的正弦波的波形图。
43.示波器显示稳定波形的条件是什么？
示波器显示稳定波形的条件是T x= n T y (n=1,2,3…)，此时荧光屏上显示n个完整周期清晰而稳定的被测信号波形。
44.通用示波器包括哪些单元？各有什么功能？
通用示波器由主机、垂直系统和水平系统三大部分组成。
主机包括示波管、Z通道、电源和校准信号发生器。
其中示波管显示信号波形。
Z通道传输和放大调亮信号。
电源提供示波管和仪器电路中所需的各种电源。
校准信号发生器校准示波器X轴和Y轴标尺的刻度。
垂直系统作为信号传输通道;产生内触发信号，控制X通道同步触发。
水平系统产生与触发信号有固定关系的锯齿波扫描信号;产生调亮信号，
使信号只在扫描正程出现。
45.某示波器时基因数范围为20 ns/div～0.5 s/div，扫描扩展为“´10”，荧光屏x方向的可用长度为10 div，
如果要观察一个周期的波形，试计算该示波器能观察到的正弦波的上限频率。
46.某示波器荧光屏的水平长度为10 cm，要求显示频率为10 MHz的正弦信号的两个完整周期的波形。
求示波器应具有的时基因数。
47.某示波器的带宽为120 MHz，探极的衰减系数为10∶1，上升时间为t R＝3.5 ns。
用该示波器测量
一方波发生器输出波形的上升时间，从示波器荧光屏上测出的上升时间为11 ns，问方波的实际上升时间为多少？
48.示波器时基电路（扫描环）部分由扫描门、( 积分器)、(比较与释抑电路)组成。
49.有一正弦信号，使用偏转因数为10 mV/div的示波器进行测量，测量时信号经过10∶1 的衰减探极加到示波器，测得荧光屏上波形的高度为6.5 div，问该信号的峰值是多少？
50.示波器的时基电路由哪几部分组成？各部分电路起什么作用？
示波器的时基电路由扫描门、积分器、比较和释抑电路组成。
扫描门产生门控信号，控制锯齿波的起点和终点。
积分器产生高线性度的锯齿波扫描电压信号，从而达到扫描时间准确的目的。
比较和释抑电路控制锯齿波的幅度，达到等幅扫描；保证扫描的稳定。
51.示波器同步触发电路中的(电平)部分用于控制触发点的瞬时电压的大小。
52.双扫描示波器有两套扫描系统：A扫描系统用于观测(信号的全貌)；B扫描系统用于观测信号中的给定部分，并以快速扫描展宽该处的信号。
53.数字示波器的工作过程包括(存储)过程和显示过程。
54.已知示波器的偏转因数Dy＝0.2 V/cm，荧光屏的水平方向长度为10 cm。
①若时基因数为0.05 ms/cm，所观测的波形如题2.25图所示，求被测信号的峰-峰值及频率。
②若要在荧光屏上显示该信号的10个周期波形，时基因数应该取多大？
55. u1和u2为同频率的正弦信号，用双踪示波器测量相位差，显示图形如图所示，测得x 1＝1.5 div，x＝8 div，求相位差jD。
第三次作业：
四、主观题(共13道小题)
14.电压测量仪器总的可分为两大类即模拟式的和（数字式）的。
15.峰值电压表的基本组成形式为(检波-放大)式。
16.用正弦有效值刻度的均值电压表测量正弦波、方波和三角波，读数都为1 V，三种信号波形的有效值各为多少？
17.某数字电压表的最大计数容量为19999，则其显示位数为(4位半)，若其最小量程为2V，则其分辨力为(0.0001V)。
18.甲、乙两台数字电压表，甲的显示屏显示的最大值为9999，乙为19999，问：
①它们各是几位的数字电压表，是否有超量程能力？②若乙的最小量程为200 mV，其分辨力为多少？
①甲是4位数字电压表，不具备超量程能力;
乙是4位半数字电压表，可能具备超量程能力。
②最大显示值为：199.99mV，故分辨力为0.01mV。
19.数字式电压表是将(模拟量)量变成数字量，再送入(计数器)进行计数。
20.直流数字式电压表按A/D转换器的不同，可分为(非积分式)、(积分式)和(复合式)数字电压表。
21.（1）在下图所示的双斜积分式数字电压表DVM组成示意图中，写出虚线框（A）、（B）、（C）包围部分的名称；
（2）若被测电压为一正的直流电压Ux，试画出双斜积分式数字电压表在工作过程(三个阶段)中Uo的波形图，并写出三个阶段的名称。
（1）（A）电子开关（B）积分器（C）比较器
22.双斜积分式数字电压表的基准电压U ref＝10 V，积分时间T1=1 ms，时钟频率f c＝10 MHz，数字电压表显示经过T2时间的计数值N2＝5 600，求被测电压U x。
23.在150Ω的电阻上，测得其电压电平为20dB，其对应的功率电平为(26dB)。
24.电平刻度是以600Ω电阻上消耗1mW的功率作为0dB来进行计算的，此时该电阻两端的电压为（0.775）V 。
25.电平刻度是以600Ω电阻上消耗1mW的功率作为0dB来进行计算的，此时该电阻两端的电压为（0.775）V 。
26.用万用表的电平挡(零电平:600W,1mW) 测量电路某处(负载为500W)的电平为20分贝,求该处的功率和电压。
第四次作业：
四、主观题(共14道小题)
21.直流单电桥用于(中值)电阻的精密测量。
22.
23.
24.直流双电桥用于精密测量(低值)电阻。
25.对于交流电桥，若两相邻臂为纯电阻，另两相邻臂为(同性)阻抗。
26. 对于交流电桥，若两相对臂为纯电阻，另两相对臂为(异性)阻抗。
27.
28.
29.电子计数器的基本测量功能是测量(频率)和测量时间（周期）。
30.
在下图所示的测频原理示意图中，写出①、②、③部分的名称，并说明测频时A输入通道和B输入通道分别接入什么信号。
①放大整形②门控双稳③计数显示
A接被测信号 B接晶振信号（或时标信号）
31.测量频率时，通用计数器采用的闸门时间越(长)，测量准确度越高。
32.用一个6位电子计数器测量频率为2 000 Hz的信号频率，试计算当闸门时间T分别为1 s、0.1 s和10 ms时，由±1误差产生的测频误差。
33.在用电子计数器测量频率时，为了减小测量误差，对于低频被测信号应采用(测周)法测量频率。
34.测量一个频率为200 Hz的信号频率，采用测频法（闸门时间T＝1 s）和测周法（时标信号周期Ts＝0.1 ms）两种方法，分别计算由±1误差引起的测量误差。
