3消防自动喷水灭火系统干式
湿、干式自动喷水灭火系统图解
湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。
一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
4.系统工作流程图湿式灭火系统动作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
消防自动喷水灭火系统(干式)讲解
3.冷凝水排水阀 用途：指示供水侧水压。 状态：平时显示，失火时显示。
4.注水口 用途：系统复位时，向干式阀内腔注水
用。 状态：平时封闭，失火时封闭。
5.供水侧压力表 用途：指示供水侧水压。 状态：平时显示，失火时显示。
6.系统侧压力表 用途：指示系统管网侧水压。 状态：平时显示，失火时显示。
7.气路止回阀 用途：可截止供气，维修供气系统（此
时关闭）。 状态：平时浮动，失火时浮动。
8.安全阀 用途：防止因供气压力过大，导致降低
系统（开阀）灵敏度。 状态：平时不动作，失火时不动作。
干式自动喷水灭火系统
四、系统各部件构成及用途
9.供气截止阀 用途：可截止供气，维修供气系统用
（此时关闭）。 状态：平时浮动，失火时浮动。
10.压力开关
13.中间腔止回阀 用途：允许水由中间腔单向流动，防止
闭式洒水喷头
由喷头体、溅水盘、 感温玻璃球、释放 和密封机构组成的， 在热的作用下，在 预定的温度范围内 自行启动，并按设 计的洒水形状和流 量洒水的一种喷水 装置。
喷头公称动作温度和颜色标志
干式自动喷水灭火系统
五、系统运行状态检查
⑶缓慢打开干式阀前水源控制阀门，观察自动滴水阀有 无漏水，如果没有漏水说明干式阀密封良好，如有漏 水适当提高系统测气压，如干式阀无法密封应关闭水 源控制阀并对干式阀进行检修。

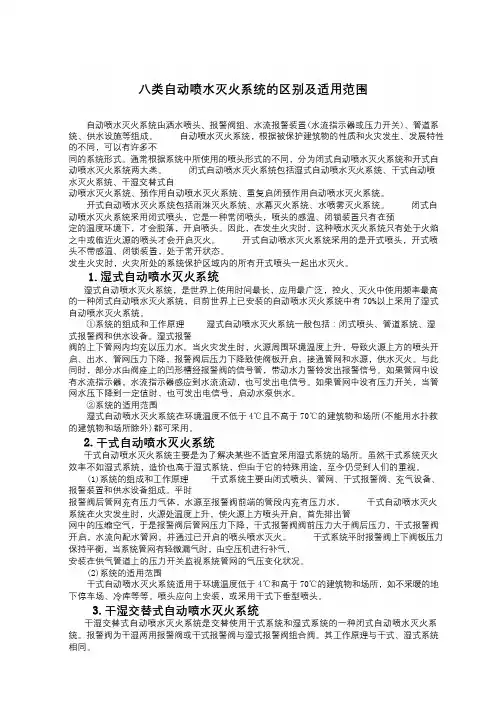

八类自动喷水灭火系统的区别及适用范围
八类自动喷水灭火系统的区别及适用范围自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。
自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。
开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。
①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。
②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用。
消防-自动喷水灭火系统(干式)
某化工厂
针对化工物料易燃易爆的特点，干 式系统在火灾初起阶段即进行喷水 灭火，避免了火势扩大和爆炸风险。
某博物馆
干式系统在火灾发生时快速响应， 有效保护了珍贵文物和艺术品，减 少了损失。
系统评价与改进建议
01
优点
干式系统具有不漏水、不冻裂、不影响消防疏散等优点，适用于寒冷和
高温环境。
02
缺点
干式系统的管道充水时间较长，可能导致初期火灾得不到及时控制。
03
改进建议
研发更快速响应的干式喷头和启动装置，提高系统的灭火效率；加强维
护保养，确保系统长期稳定运行；加强培训和教育，提高公众对干式系
统的认知和重视程度。
06
结论
干式系统的价值与意义
干式系统的价值
干式系统在消防领域中具有重要的价 值，它能够在不利的条件下快速有效 地灭火，减少火灾造成的损失。
标准化与规范化
随着干式系统的普及和应用，未来可能会制定更加严格的标准和规范， 确保系统的安全性和可靠性。
培训与教育
为了更好地推广和应用干式系统，未来将需要加强相关人员的培训和 教育，提高他们的技能和知识水平。
THANKS
感谢观看
管道系统
管道系统是干式自动喷水灭火 系统的输水通道，负责将水源 输送到喷头。
管道系统应具备耐压、耐腐蚀、 抗爆等特点，以确保水源能够 安全、稳定地输送到喷头。
管道系统的设计应合理，避免 出现气阻、渗漏等现象，以保 证系统的正常运行。
报警阀
报警阀是干式自动喷水灭火系统 的重要组件，负责在火灾时启动
干式系统的安装和维护相对简单，成本较低，适 合于各种场所的广泛应用。
02
干式自动喷水灭火系统的组成
消防-自动喷水灭火系统(干式)
自动喷水灭火系统具有响应速度 快、灭火效率高、对人员和财产 安全保护效果好等优点，是应用 最广泛的自动消防设施之一。
工作原理
探测器
喷头
探测器负责监测环境温度变化，当探 测到火灾发生时，探测器会发出电信 号。
喷头负责喷水灭火，根据不同的场所 和火灾类型，可以选择不同类型的喷 头，如开放式、闭式、快速反应等。
消防-自动喷水灭火系统(干式)
目录
CONTENTS
• 自动喷水灭火系统简介 • 干式自动喷水灭火系统 • 干式系统的适用场景与范围 • 干式系统的维护与保养 • 干式系统的优点与局限性
01 自动喷水灭火系统简介
CHAPTER
定义与特点
定义
自动喷水灭火系统是一种通过自 动探测火灾并启动喷头喷水灭火 ，同时发出火警信号的消防设施 。
干式系统的喷头较小，因此喷水速度较慢，可能无法及时控制火势。
未来发展与改进方向
未来可以通过改进干 式系统的启动方式， 缩短启动时间，提高 灭火效率。
可以探索更先进的喷 头设计，以提高喷水 速度和覆盖范围。
可以研究更有效的维 护方法，以确保干式 系统的长期稳定运行。
谢谢
THANKS
工作流程
感应火源
当火源出现时，喷头感 应到热量和烟雾，迅速
启动。
启动控制阀
控制阀接收到喷头的信 号，迅速启动。
喷水灭火
关闭控制阀
控制阀打开水源，水通 过管路到达喷头，喷出
灭火水。
当火源被扑灭后，控制 阀自动关闭，停止供水。
特点与优势
01
02
03
04
快速响应
干式自动喷水灭火系统能够在 火源出现初期迅速启动，扑灭
温度波动大
03-3自动喷水灭火系统及布置
3.3 自动喷水灭火系统
3.3.1 自动喷水灭火系统及组成
适用于
雨淋系统适用于：燃烧猛烈，蔓延迅速的严重 危险级建筑物和其他严重危险级场所。
雨淋系统
特点：系统反应快，雨淋系统的火灾探测传动控制系统报警时间 短，反应时间比闭式喷头开启的时间短，如果采用充水式雨淋系统， 反应速度更快，利于尽快出水灭火，能有效地控制火灾；系统灭火控 制面积大，用水量大。实际应用中，系统形式的选择比较灵活。
压力开关动作
水流进入 喷水管网
水流指示 器动作
水泵 开启
消防中心 控制室
喷头喷水灭火 回到本章目录 回到总目录
3.3 自动喷水灭火系统
3.3.1 自动喷水灭火系统及组成
干式自动喷水灭火系统图示
回到本章目录 回到总目录
3.3 自动喷水灭火系统
3.3.1 自动喷水灭火系统及组成
干式自动喷水灭火系统
适用于
回到本章目录 回到总目录
3.3 自动喷水灭火系统
3.3.1 自动喷水灭火系统及组成
湿式自动喷水灭火系统图示
1-消防水池；2-消防泵； 3-管网；4-控制蝶阀； 5-压力表；6-湿式报警阀； 7-泄放试验阀；8-水流指示器 ； 9-喷头；10-高位水箱、稳压泵 或气压给水设备； 11-延时器；12-过滤器； 13-水力警铃；14-压力开关； 15-报警控制器；16-非标控制箱； 17-水泵启动箱；18-探测器； 19-水泵接合器
鉴于我国的经济发展状况，目前要求在人员密集不易疏 散，外部增援灭火与救生较困难或火灾危险性较大的场所设 置自动喷水灭火系统。
回到本章目录 回到总目录
3.3 自动喷水灭火系统及布置
3.3.1 自动喷水灭火系统及组成
消防-自动喷水灭火系统(干式)
自动喷水灭火系统(干式)的维护保养
1
定期检查
检查喷头、管道系统，确保正常工作
维护记录
2
记录维护情况，及时修复和更换设备
3
定期培训
对使用人员进行培训，提高灭火效率
自动喷水灭火系统(干式)的案 例介绍
XX公司的仓库火灾，幸亏装备了自动喷水灭火系统(干式)，火势迅速得到控制， 避免了更大的损失。
自动喷水灭火系统(干式)的未来发展趋势
自动喷水灭火系统(干式)的结构组成
水泵
通过压力将水送入喷头
压力释放装置
控制水的喷射和灭火效果
干燥剂
吸湿气体，保持管道系统中的干燥状态
喷头
将水喷洒到火灾现场
自动喷水灭火系统(干式)的操作步骤
1
火灾发生
Байду номын сангаас
系统传感器检测到火灾，并触发报警
2
压力释放
压力释放装置打开，将压力释放到管道系统中
3
水喷洒
水从喷头中喷出，控制和扑灭火源
未来，自动喷水灭火系统(干式)将进一步智能化，通过传感器和数据分析，更加准确地控制和预测火灾情况， 提高灭火效果。
自动喷水灭火统(干式)点位布置
看似普通的喷头
巧妙布置在天花板上的喷头，是 整个系统的核心
根据平面图而定
根据建筑平面图进行合理布置， 确保火灾覆盖范围
重点区域照顾
重点区域如走廊等需特殊布置以 增强灭火效果
自动喷水灭火系统(干式)的优缺点
1 优点
迅速抑制火势，适用于各种建筑和环境
2 缺点
需要定期维护，干燥剂需定期更换
自动喷水灭火系统(干式)的工 作原理
干式自动喷水灭火系统利用压缩空气将水储存在管道系统中，当火灾发生时， 压力释放，将水喷出灭火器材，以控制和扑灭火源。
建筑物消防系统中的自动喷水灭火器
建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。
本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。
一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。
当火灾爆发时，灭火器会自动感应并启动喷水装置。
水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。
二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。
它适用于易燃易爆场所，如油库、油气回收装置等。
2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。
3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。
4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。
三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。
2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。
四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。
包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。
2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。
3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。
结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。
通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。
消防喷淋系统
消防喷淋系统
消防喷淋系统是一种重要的消防设施，用于在火灾发生时快速灭火和控制火势，保护人们的生命和财产安全。
本文将介绍消防喷淋系统的工作原理、分类、安装位置和维护保养等内容。
工作原理
消防喷淋系统通过水泵将水源送入系统中的管道，当火灾发生时，检测器感应
到火灾信号后，自动开启相关阀门，使喷头释放水柱，形成雾状水幕覆盖火区，以灭火和控制火势。
分类
消防喷淋系统根据使用场所和工作原理可分为干式喷淋系统和湿式喷淋系统。
•干式喷淋系统：主要适用于易冻区域，管道内充满压缩气体，当检测器感应到火灾信号时，气体释放，使水源压力推动水柱喷出。
•湿式喷淋系统：管道内充满水，当检测器感应到火灾信号时，直接释放水源进行灭火。
安装位置
消防喷淋系统通常安装在高层建筑、商业中心、仓库、地下停车场等易发生火
灾的场所，根据火灾风险评估确定最佳安装位置。
维护保养
为确保消防喷淋系统在紧急情况下可靠工作，定期进行维护保养非常重要。
主
要包括检查管道、阀门、喷头等设备是否正常，清洁水源和定期演练火灾应急预案等。
消防喷淋系统作为一种重要的消防设施，在保障人们的生命和财产安全方面发
挥着关键作用。
希望通过本文的介绍，读者能更加深入了解消防喷淋系统的重要性和工作原理，提高对火灾防范意识，加强消防安全意识。
第3章 建筑消防给水系统-自喷
7．水泵接合器的设置 ．
每个水泵接合器的流量宜按10～ 计算。 每个水泵接合器的流量宜按 ～15L/s计算。 计算
3-4 自动喷水灭火系统的计算
一、设计计算要求
1．设计基本参数 ．
民用建筑和工业厂房设计基本数据
火灾危险等级 轻危险级 中危险级 严重危险 级 Ⅰ级 Ⅱ级 Ⅰ级 喷水强度/ 作用面积/ 喷头工作压力/ 喷水强度 作用面积 喷头工作压力 2） m2 MPa L/（min·m （ 4 6 8 12 260 0.1 160 0.1
6．水箱的设置 ．
临时高压自动喷水灭火系统，应设高位消防水箱。 临时高压自动喷水灭火系统，应设高位消防水箱。 建筑高度不超过24m，并按轻或中危险级设置湿式、干式 ，并按轻或中危险级设置湿式、 建筑高度不超过 或预作用系统时，如设高位水箱确有困难，应采用5L/s流 或预作用系统时，如设高位水箱确有困难，应采用 流 量的气压给水设备供给l0min初期用水量。 初期用水量 量的气压给水设备供给 初期用水量。 消防水箱的出水管，应设止回阀， 消防水箱的出水管，应设止回阀，并应与报警阀入口前管 道连接；轻危险级、中危险级场所的系统 管径不应小于 场所的系统， 道连接；轻危险级、中危险级场所的系统，管径不应小于 80 mm，严重危险级和仓库危险级不应小于 。 ，严重危险级和仓库危险级不应小于100mm。
5．水泵设置 ．
系统应设独立的供水泵，并应按 用 备或 备或2用 备设置； 系统应设独立的供水泵，并应按1用1备或 用1备设置； 水泵应采用自灌式吸水方式， 水泵应采用自灌式吸水方式，每组供水泵的吸水管不应少 自灌式吸水方式 于2根； 根 报警阀入口前设置环状管道的系统，每组供水泵的出水管 报警阀入口前设置环状管道的系统，每组供水泵的出水管 环状管道的系统 不应少于2根 不应少于 根； 供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、 供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、 压力表和直径不小于 不小于65mm的试水阀。 的试水阀。 压力表和直径不小于 的试水阀
3自动喷水灭火系统
自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。
补偿器具有防止误报或误动作功能。
延时器：在准工作状态下，可防止压力波动产生误报警。
只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。
适合温度低于4℃，高于70℃的环境。
三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。
需设配套的火灾自动报警系统。
在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。
使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。
工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。
发生火灾时，由火灾自动报警系统自动开启雨林报警阀。
配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。
四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。
启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。
适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。
五、水幕系统：开式喷头，雨淋报警阀组。
适用于局部防火分隔处，用于防火分隔和防护冷却。
但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。
第二节 自动喷水干式系统灭火系统
第二节自动喷水干式系统灭火系统1. 概述GB50084－2001《自动喷水灭火系统设计规范》定义：干式系统由闭式洒水喷头、水流指示器、干式报警阀组、空气维持装置以及管道和供水设施等组成，准工作状态时配水管充满用于启动系统的有压气体的闭式系统。
2. 结构组成系统各部件说明3. 工作原理3.1伺应状态干式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，配水管充以压缩空气。
因为干式报警阀阀瓣与气体接触的面积是与水接触面积的数倍，所以用比供水侧压力低得多的充气压力即可克服水压的开启力，将阀门封闭住。
且无水通过阀瓣组件下游系统侧任何出口流出。
3.2工作状态系统保护区域内的室温由于火灾或其它突发原因升高，直至闭式喷头热敏感元件玻璃球炸裂而使喷头开启压力气体释放，系统管网气压迅速降低，直至气体压力不足以克服下腔水压，压力水顶开阀瓣，使阀瓣打开（干式报警阀开启），其中一路压力水通过配水立管，配水干管、配水管、配水支管流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域；另一路压力水，由报警阀的报警管路通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。
为了保证扑灭初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。
干式系统工作原理方框图如下图所示。
4. 适用范围干式系统，在伺应状态管道内不充水，而充有压力气体，适用于有冰冻危险和由于环境温度过高使管道中的水可能汽化的场所的消防保护。
GB50084－2001规定“环境温度低于4℃，或高于70℃的场所应采用干式系统。
”同时在对水渍会造成严重损失的场所也可采用干式系统，实施消防保护。
自动喷水灭火雨淋系统不适用以下场所：①存有遇水发生爆炸或加速燃烧的物品的场所；②存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；③存有洒水将导致喷溅或沸溢的液体的场所；④露天场所。
消防自动喷水灭火系统干式
水泵应具备足够的功率和可靠性， 以确保在火灾发生时能够正常工
作。
水泵的安装和维护应遵循相关规 定和标准，以确保其正常运行和
使用寿命。
其他组件
其他组件包括储水设备、过滤器、控制柜等辅助设备，它们在系统中起到不同的作 用。
储水设备用于储存足够的水或其他灭火剂，以备不时之需；过滤器用于清除水中的 杂质和污染物；控制柜用于集中控制和管理整个系统。
消防自动喷水灭火系统干式
目录
CONTENTS
• 干式系统的概述 • 干式系统的组成 • 干式系统的操作与维护 • 干式系统的优点与局限性 • 干式系统与其他灭火系统的比较 • 干式系统的未来发展与展望
01 干式系统的概述
CHAPTER
定义与特点
定义
干式系统是一种消防自动喷水灭 火系统，其管网内平时不充水， 充以有压气体如压缩空气或氮气 ，并保持一定的压力。
06 干式系统的未来发展与展望
CHAPTER
技术创新与改进
智能化控制
利用物联网、大数据和人工智能技术，实现干式 系统的智能化控制，提高灭火效率。
高效喷头设计
研发更高效、快速响应的喷头，提高灭火效果， 减少火灾损失。
新型材料应用
采用耐高温、耐腐蚀的新型材料，提高干式系统 的可靠性和使用寿命。
应用领域的拓展
特点
干式系统具有结构简单、不需设置 消防水池和喷头布置灵活等优点， 适用于环境温度低于4℃或高于 70℃的场所。
工作原理
启动方式
干式系统通过闭式喷头探测火灾，当闭式喷头受热后，干式阀易熔锁封的易熔锁封件熔化，使压力水通过消防泵 或高位消防水箱等增压设施进入管网，并通过已开放的喷头进行喷水灭火。
工作流程
干式自动喷水灭火系统知识点汇总
一、工作原理干式系统在准工作状态时，由消防水箱、稳压泵或气压给水设备等稳压设施维持干式报警阀入口前管道内的充水压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。
发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，闭式喷头开启，使干式报警阀的出口压力下降，加速器动作后促使干式报警阀迅速开启，管道开始排气充水，剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出。
此时通向水力警铃和压力开关的通道被打开，水力警铃发出声响警报，压力开关动作并输出启泵信号，启动系统供水泵；管道完场排气充水后开启的喷头开始喷水。
从闭式喷头开启至供水泵投入运行前，由消防水箱、气压给水设备或稳压泵等供水设施为系统的管道充水。
二、系统组成干式报警阀组、闭式喷头、水流指示器、控制阀门、水泵接合器、排气阀、空气压缩机、末端试水装置、管道和供水设施等组成。
1、加速器的作用，是火灾发生时干式系统喷头动作后，应尽快排出管网中的气体，使干式阀尽快动作，水源水顺利、快速地进入供水管网喷水灭火。
其安装位置应靠近干式阀，可加快干式阀的启动速度，并应注意防止水进入加速器，以免影响其功能。
2、干式系统的配水管道应设快速排气阀。
有压充气管道的快速排气阀入口前应设电动阀，快速排气阀入口前的电动阀应在启动消防水泵的同时开启。
三、适用范围环境温度低4℃，或高于70℃的场所应采用干式系统。
四、启动方式1、连锁启动由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组的压力开关直接启动消防水泵。
不受联动控制器处于手动或自动状态的影响。
2、联动启动报警阀压力开关的动作信号与该防护区内任一火灾探测器或手动报警按钮的报警信号作为联动触发信号，通过联动控制器发出联动控制信号，启动消防泵。
（参照《火灾自动报警系统设计规范》图示）3、机械应急当连锁启动和联动启动失效时，可采用机械应急方式启动。
机械应急启动时，应确保消防水泵在报警后5min内正常工作。
干式自动喷水灭火系统
干式自动喷水灭火系统
干式自动喷水灭火系统是指水管网系统平时无水，而在报警阀上部的管路中充以有压气体的自动喷水灭火系统。
1)工作原理。
干式自动喷水灭火系统的工作原理是，当火灾发生时，喷头动作后首先喷出气体，当管网中气压压降至某一限值时，报警阀自动打开，压力水将剩余的气体从打开的喷头处驱赶出去，然后喷水灭火；同时，另一股压力水推动水力警铃和压力开关报警，并启动水泵加压供水。
2）分类。
干式自动喷水灭火系统根据其工作原理，主要有充气式和带感温探测器式两种类型。
A．充气干式自动喷水灭火系统。
主要由干式报警装置、喷头、管路和充气设备等组成，供水管网、喷头的布置与湿式系统完全相同。
由于该系统内的压缩空气通过报警阀把水阻止在环境温度低于4℃或高于70℃的管网之外，故该系统可在环境温度低于4℃或高于70℃的场所安装使用。
该系统工作时，首先需要一定的时间让压缩空气从开放的喷头排出，压力水才能通过报警阀进入管网由喷头喷出灭火，所以干式喷水灭火系统的喷头应向上布置，且管网容积不宜超过1500L，当设有排气装置时，不宜超过3000L。
另外，干式报警阀比较复杂，而且还要设置空气压缩机和附属设备，对管网的气密性能要求高，投资大，维护管理也较复杂。
B．带感温探测器干式自动喷水灭火系统。
其管网与喷头的布置和充
气干式自动喷水灭火系统基本相同。
不同的是它的喷头是开式的。
其控制方法有利用喷头控制阀来控制部分管网和在每组干支管上附设感温探测器来控制进水阀门两种方法。
自动喷水灭火系统——干式系统的工作原理
座圈表面平整、光洁。当密封垫因损伤而更换时，必须换上由本公司提供的相同型号的密封 垫，以防发生密封问题。 扣爪和拉簧的作用是防止阀瓣开启后自动复位，特殊的结构保证扣爪只能逆时针转动一定 角度。当阀瓣在水压力的作用下开启时，扣爪前端（上部）碰在体外复位机构复位轴上，扣爪 逆时针转动以避让复位轴，并不妨碍阀瓣运动；当阀瓣因自重回落时，扣爪前端（下部）同样 会碰在复位轴上，因扣爪不能顺时针转动，故复位轴将阻止阀瓣继续回落，防止阀瓣自动复 位。 压板和螺栓是用来紧固密封垫和阀瓣体的。在拆换密封垫时，必须保证压板平整，不得使 之受损变形，并不得粘有脏物，同时必须保证密封垫和阀瓣体连接面平整，光洁。 3.1.3.2体外防复位机构 体外防复位机构可使干式报警阀开启后，干式报警阀一直处于开启位置,防止复位。 复位操作如下：将手柄旋转至槽口方向，向外拉出，阀瓣即可复位。 注：阀瓣复位后，应向内推手柄并旋转至防复位状态(下图)。
3.1干式报警阀 3.1.1干式报警阀结构及安装示意图如下图所示 3.1.2干式报警阀工作原理：
无加速器的干式报警阀工作原理 3.1.3主阀结构 主阀由阀体、内座圈、外座圈、阀瓣组件、阀盖等零部件组成（见上图）。阀瓣组件和内 外座圈将主阀分为三个部分，即上腔、中间腔和下腔。上腔为关闭的阀瓣以上部分的阀腔，与 系统管网相连，充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间，因阀瓣同 时封闭外座圈和内座圈，所以中间腔既不与上腔相通，又不与下腔相通，而通过孔道与大气相 通；下腔为关闭的阀瓣以下部分的阀腔，与供水侧管道相连，充有压力水。 阀瓣关闭时，下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积，这二者 的比即为差动比。本厂生产的干式阀差动比约为1:5。即可认为，只需供水压1/4的充气压，便能 克服水压产生的推力，将阀瓣封闭。根据差动比，对照不同的供水压力，下表给出合适的充气 压力。 3.1.3.1阀瓣组件 阀瓣组件是干式报警阀主阀的重要部件，由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零 件组成，如下图所示，起着密封阀门的作用。
干式自动喷水灭火系统的构成及调试安装
干式自动喷水灭火系统的构成及调试安装发布时间：2021-03-26T12:00:32.930Z 来源：《中国科技信息》2021年3月作者：纪小军[导读] 干式自动喷水灭火系统属于自动喷淋系统的重要组成部分，二者虽然结构类似，但是干式自动喷水灭火系统却可以应用于一些生产环境非常恶劣的场所。
宁夏银川市消防救援支队金凤区大队宁夏银川纪小军 750001摘要：干式自动喷水灭火系统属于自动喷淋系统的重要组成部分，二者虽然结构类似，但是干式自动喷水灭火系统却可以应用于一些生产环境非常恶劣的场所。
基于此，本文主要针对干事灭火系统的结构和调试安装进行分析关键词：干式自动喷水灭火系统；调试安装；自动喷淋系统引言：喷淋消防系统是目前多数建筑中都会安装的消防系统，可以起到扑灭初期火灾的作用。
其中湿式系统主要应用于一些常规的场所之中，干式系统则主要应用于环境温度较为恶劣的场所之中。
一、干式自动喷水灭火系统的使用范围（一）干式自动喷水灭火系统的应用场所和湿式系统不同，干式系统应用在温度严寒或者高热的区域之中，其应用环境温度低于4摄氏度或者高于70摄氏度。
在一些库房和蒸汽机房中，经常会见到干式系统的身影。
同时，干式系统采用的自动喷淋喷头为向上安装模式或者下垂型喷头。
和湿式系统相比，干式系统的整体造价较为昂贵，这是因为干式系统管网内充满理有压气体。
同时，由于干式系统的报警阀后管网内没有水，可以有效规避因为管道破裂产生的各类问题。
二、干式自动喷水灭火系统的工作原理和系统结构分析（一）工作原理一旦安装有干式系统的环境内发生火情后，短时间内区域温度升高达到喷头内玻璃管炸裂温度后，此时喷头开启，开启后会释放一些压力气体，压力气体的释放后会导致管道内报警阀系统侧的压力下降，此时供水压力高于报警阀系统侧压力，压差产生后，会自动打开阀瓣，阀瓣开启后其中消防水池的压力会自动流向洒水喷头，并产生报警铃。
而报警阀组和压力开关则会向消防水泵发出启动信号，供水泵这时直接向喷头进行供水，对着火区域进行灭火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CFPA
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
干式报警阀组
中国消防协会 China Fire Protection Association
干式报警阀组工作原理
干式报警阀组优点
CFPA
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
干式报警阀组的组成
中国消防协会 China Fire Protection Association
（此时关闭）。 状态：平时浮动，失火时浮动。
10.压力开关
13.中间腔止回阀 用途：允许水由中间腔单向流动，防止
警铃测试时误开启发霉。
状态：平时浮动，失火时浮动。 14.试玲阀
用途：不启动报警阀，测试警铃。（测
用途：感觉水压，产生报警电信号（或启动试时开启）
消防泵信号）。
状态：平时常闭，失火闭。
状态：平时不动作，失火时动作。
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
• 加速器
中国消防协会 China Fire Protection Association
是一种由气压控 制加速干式报警阀 打开的快速开启装 置。基本功能是用 压缩空气来驱动加 速器动作。
额定工作压力: 1.2MPa
1-控制腔入口；2-阀瓣；3-压力表接口；4-压差腔；5-节 流芯；6-控制腔；7-泄压阀；8-排气阀；9-排气口
中国消防协会 China Fire Protection Association
喷头公称动作温度和颜色标志
CFPA
干式自动喷水灭火系统
五、系统运行状态检查
中国消防协会 China Fire Protection Association
⑶缓慢打开干式阀前水源控制阀门，观察自动滴水阀有 无漏水，如果没有漏水说明干式阀密封良好，如有漏 水适当提高系统测气压，如干式阀无法密封应关闭水 源控制阀并对干式阀进行检修。
⑹灭火后的恢复：必须在确认火灾已扑灭时，方可关闭 水源阀门，打开放水阀将管路内积水排空，取下已经 开启动作的喷头，换上类型、温级完全相同的喷头。 然后按上述步骤使系统重新恢复正常工作状。
伺服状态
工作状态
CFPA
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
空气维持装置
适用于干式自 动喷水灭火系统 系统、预作用系 统、气动启动的 雨淋系统。该装 置可向管道系统 提供持续且限定 的空气。
中国消防协会 China Fire Protection Association
CFPA
时关闭）。 状态：平时浮动，失火时浮动。
8.安全阀 用途：防止因供气压力过大，导致降低
系统（开阀）灵敏度。 状态：平时不动作，失火时不动作。
CFPA
干式自动喷水灭火系统
中国消防协会 China Fire Protection Association
四、系统各部件构成及用途
9.供气截止阀 用途：可截止供气，维修供气系统用
3消防自动喷水灭火系统干式
CFPA
干式自动喷水灭火系统
1.干式系统的组成
1.消防水池 2.消防水泵 3.闸阀 4.止回阀 5.消防水泵结合器 6.信号蝶阀 7.干式报警阀 8.声光报警器 9空气维持装置 10空气压缩机 11.报警控制器 12.蝶阀 13.水流指示器 14.电磁阀 15排气阀 16.末端试水装置 17.闭式喷头 18.高位水箱
⑷打开试警铃阀，检查水力警铃及压力开关的动作情况， 并应满足规范要求。试验完毕后关闭试警铃阀。
⑸系统动作试验方法为：打开末端试水装置，当系统测 压力降低到一定程度时（通常为稳压供水水压的 1/5），检查阀门的开启及水力警铃与压力开关的动 作情况。测试完成后打开放水阀将管路内积水排空， 然后按上述步骤使系统重新恢复正常工作状。
11.水力警铃 用途：在压力水驱动下，能发出声报警
信号。 状态：平时不动作，失火时动作。
12.玲响截止阀 用途：不许警铃响时，可予关闭。 状态：平时常开，失火常。
15.报警管路排水阀 用途：系统复位时，排除报警管路余水。 状态：平时关闭，失火时闭。
16.主排水阀 用途：测试供水管路，系统复位时排出
系统管网余水（此时开启）。 状态：平时常闭，失火时闭。
中国消防协会 China Fire Protection Associatio——重要部件
闭式洒水喷头
由喷头体、溅水盘、 感温玻璃球、释放 和密封机构组成的， 在热的作用下，在 预定的温度范围内 自行启动，并按设 计的洒水形状和流 量洒水的一种喷水 装置。
3.冷凝水排水阀 用途：指示供水侧水压。 状态：平时显示，失火时显示。
4.注水口 用途：系统复位时，向干式阀内腔注水
用。 状态：平时封闭，失火时封闭。
5.供水侧压力表 用途：指示供水侧水压。 状态：平时显示，失火时显示。
6.系统侧压力表 用途：指示系统管网侧水压。 状态：平时显示，失火时显示。
7.气路止回阀 用途：可截止供气，维修供气系统（此
CFPA
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
• 加速器工作状态
中国消防协会 China Fire Protection Association
系统侧
加速器
压缩气体 干式阀
压缩气体
供水侧
CFPA
干式自动喷水灭火系统
四、系统各部件构成及用途——重要部件
水流指示器
水流指示器是一种把水的 流动转换成电信号报警的部件， 它的电气开关可以导通电警铃， 也可直接启动消防水泵供水灭火。 延时器型水流指示器可克服由于 水源波动引起的误动作，给延时 电路供电，经过预设的时间后， 延时继电器动作，通过一组无源 常开触发出报警信号。
中国消防协会 China Fire Protection Association
CFPA
干式自动喷水灭火系统
二、工作原理及特点
中国消防协会 China Fire Protection Association
CFPA
