机械制造标准工艺标准基础习题册答案
机械制造工艺基础习题答案
第一章绪论一.填空6.机械制造工艺是各种机械的___制造方法__ 和_过程____的总称．6.将_原材料____转变为_成品____的全过程称为生产过程．6.生产过程包括__生产准备___过程．_工艺____过程和__生产辅助___过程．6.改变生产对象的_形状____．__尺寸___及__相对位置___和__性质___等，使其成为成品或半成品_____的过程称为工艺过程．6.切削加工是用切削刀具_____从工件上切除_多余材料____的加工方法．6.规定产品或零部件_制造工艺过程____和___操作方法__等的工艺文件称为工艺规程．二．简述1.写出一般机械制造的工艺过程．答：一般机械制造的工艺过程是：金属材料经铸造、锻压或焊接制成毛坯；毛坯通过切削加工和热处理成零件；诸多零件经装配、调试和试验成合格机械。
2.为什么工艺过程在生产过程中占有重要地位？答：工艺过程是生产过程的主要部分、在生产过程中，它是直接作用于生产对象上的那部分劳动，直接影响产品的性能与质量，所以工艺过程在生产过程中占有重要地位。
第二章铸造一．填空1．将熔融金属_浇注____．__压射___或__吸入___铸型型腔中，待其凝固后而得到_一定形状和性能____铸件的方法称为铸造．2．按生产方式不同，铸造可分为_砂型____和_特种____两大类．3．常用的特种铸造有金属型_____、_压力____、_离心____和_熔模____等．4．用_型砂____制成，包括形成铸件形状的_空腔___、_型芯____和_浇冒口____的组合整体称为砂型．5．制造砂型和芯沙的材料称为造型材料_____，它包括_砂____、__粘土___、有机或无机粘结剂_____和其他附加物_____．6．用造型混合料_____及_模样____等工艺装备制造铸型的过程称为造型．造型可分为_手工____、_机器____和_自动化____．7．常见的手工造型方法有_有箱____、_脱箱____、_地坑____和_刮板____等．8．浇注系统是为填充_型腔____和_冒口____而开设于铸型的一系列通道．通道由_浇口杯____、直浇道_____、_横浇道__和___内浇道__组成．9．冒口是在铸型内储存供_补缩铸件____用_熔融金属____的空腔．一般设置在铸件的_最高处____和_最厚处____．10．浇注对铸件质量有影响的两个重要因素是_浇注温度____和_浇注速度____．11．铸件常见的缺陷有_气孔____、_缩孔____、砂眼_____、_粘砂____和_裂纹____等．12．使熔融金属在_高压____下高速_____并在_压力____下凝固的铸造方法称为压力铸造．二．判断1．砂型制作好后必须经烘干才能进行浇注．（×）2．模样和芯盒是用来制造铸型型腔和型芯的工艺装备．（√）3．铸型的分型面就是模样的分模面．（×）4．提高型砂和芯沙的可塑性，可以减轻铸件冷却收缩时的内应力．（×）5．一般情形下，直浇道截面应大于横浇道截面，横浇道截面应大于内浇道截面．（√）6．冒口的作用是保证浇注时多浇的熔融金属能顺利地溢出．（×）7．铸型浇注后应尽快进行落砂，以缩短生产周期．（×）8．铸件凝固过程中如果补缩不良会引起铸件产生缩孔缺陷．（√）9．离心铸造主要适用于铸造空心回转体铸件．（√）10．有箱造型时，砂箱是铸型的组成部分．（√）三．选择1．造成铸件表面粘砂，使清理和切削加工困难的原因是型砂（C）A．透气性不好B．退让性差C．耐火性差D．强度不够2．模样制出铸造圆角有利于（B、C）A．起模B．防止铸件产生裂纹C．造型方便D．防止铸件产生缩孔3．成形后的型芯需要烘干，烘芯的目的是（A、C）．增加型芯强度B．提高型芯耐火性C．增加型芯的透气性D．提高型芯的退让性4．防止铸件产生裂纹的方法有（B、D ）A．提高浇注温度B．提高砂型和型芯的退让性C．提高型砂的强度D．使铸件的壁厚均匀5．铸件产生砂眼缺陷的原因有（A、B、D）A．型砂强度不够B．型砂紧实度不够C．浇注温度过高D．浇注速度太快6．铸件产生粘砂缺陷的原因有（B、C）A．型砂强度不够B．型砂的耐火性差C．浇注温度过高D．浇注速度太快7．压力铸造的主要特点有（A、D）A．铸件尺寸精度高．形位误差小B．可铸造重型铸件C．适用于单件小批量生产D．可铸造形状复杂的薄壁零件8．铸造双层金属合金铸件应采用（D）A．压力铸造B．熔模铸造C．砂型铸造D．离心铸造9．铸造形状复杂的高熔点合金材质的精密小型零件的毛坯应采用（C）A．离心铸造B．压力铸造C．熔模铸造D．金属型铸造四．名词解释1．模样模样是形成铸型型腔的模具，模样用来造型，以形成铸件的外形。
机械设计制造工艺和基础习题及答案
机械制造技术基础习题集第1章练习题1. 单项选择1-1 按照系统的观点，可将生产定义为使生产（ 3 ）转变为生产财富并创造效益的输入输出系统。
①对象②资料③要素④信息1-2 度量生产过程效率的标准是（ 4 ）。
①产量②产值③利润④生产率1-3 制造从广义上可理解为（2 ）生产。
①连续型②离散型③间断型④密集型1-4 精良生产是对（ 4 ）公司生产方式的一种描述。
①波音②通用③三菱④丰田1-5 在先进的工业化国家中，国民经济总产值的约（ 3 ）来自制造业。
① 20% ② 40% ③ 60% ④ 80%1-6 在机械产品中，相似件约占零件总数的（ 3 ）。
① 30% ② 50% ③ 70% ④ 90%1-7 零件分类编码系统是用（ 3 ）对零件有关特征进行描述和识别的一套特定的规则和依据。
①文字②数字③字符④字母1-8 成组技术按（ 4 ）组织生产。
①产品②部件③零件④零件组1-9 CIM是（2 ）和生产技术的综合应用，旨在提高制造型企业的生产率和响应能力。
①高新技术②信息技术③计算机技术④现代管理技术1-10 并行工程是对产品及（ 4 ）进行并行、一体化设计的一种系统化的工作模式。
①零件②设备③工艺装备④相关过程1-11 实行并行工程的企业多采用（ 3 ）的组织形式。
①直线式②职能式③矩阵式④自由式1-12 在多变的市场环境下，影响竞争力的诸要素中（ 1 ）将变得越来越突出。
①时间②质量③成本④服务2. 多项选择2-1 生产要素包括（1234 ）和生产信息。
①生产对象②生产资料③能源④劳动力2-2 21世纪机械制造业发展趋向是（123 ）智能化和清洁化。
①自动化②柔性化③集成化④批量化2-3 专业化协作与扩散生产的形式有（123 ）等。
①组织各种专业化基础零部件生产厂②组织专业化毛坯生产厂③实行工艺性协作④实行主机装配协作2-4 机械零件之间的相似性主要表现在（234 ）等几方面。
①零件名称相似性②零件结构特征相似性③零件材料特征相似性④零件制造工艺相似性2-5 采用生产流程分析法划分零件组的优点是（24 ）。
机械制造工艺学习题参考解答(部分)
平面3限制（一个支承钉） 。
(d)应限制全部6个自由度。
底面1限制（用支承板） 、 、 ，
孔2限制（用短圆销） 、 ，
外圆弧3限制（用扁V形铁， 可移动的） 。
1-10根据六点定位原理，分析各图示定位
方案，并判断各定位元件分别限制了哪些
自由度？
答：
(a)左端卡盘限制 、 ，右端尾顶尖
答： = = =0.0707，
= =
两者无关， =0.0832 ，定位方案不合理。
用自定心V型块，或提高外圆或内孔的加工精度。
2-7指出图2-100所示各定位、夹紧方案及结构设计中不正确的地方，并提出改进意见。
答：（a）不合理，超定位，卡盘可夹得短一些；
（b）不合理，夹紧力位置方向破坏定位；
（c）不合理，水平方向过定位（右端V型块可改为可水平移动），夹紧力作用点在零件刚度差的位置；
答：a)应限制 、 、 、 、 5个自由度。
底面1限制了 、 、 ，（用支承钉或平板）
外圆2限制了 、 ，（用扁V形铁，自动定心）
(b)应限制全部6个自由度
槽1（用短圆销）限制 ，平面2（用支承钉）
限制 ，外圆面3（用厚
V形铁）限制 、 、 、
(c)限制所有6个自由度
平面1限制（三个支承钉或平板） 、 、
图a)过三通管中心o打一孔，使孔轴线与管轴线ox、oz垂直相交；
图b)车外圆，保证外圆与内孔同轴；
图c)车阶梯轴外圆；
图d)在圆盘零件上钻孔，保证孔与外圆同轴；
图e)钻铰连杆零件小头孔，保证小头孔与大头孔之间的距离及两孔的平行度。
答：a)合理，三个短V型块各限制2个自由度，完全定位；
b)合理，内孔长心轴限制 、 、 、 四个自由度，小端面限制 自由度；
机械制造基础工艺学课后习题及参考答案

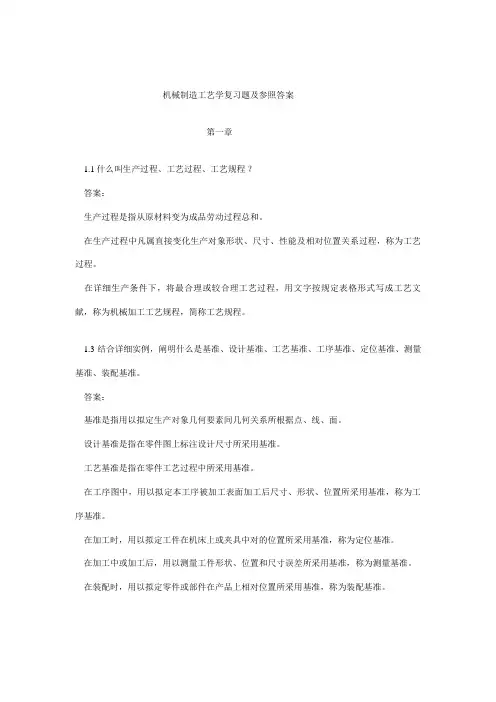

机械制造工艺学复习题及参照答案第一章1.1什么叫生产过程、工艺过程、工艺规程？答案：生产过程是指从原材料变为成品劳动过程总和。
在生产过程中凡属直接变化生产对象形状、尺寸、性能及相对位置关系过程，称为工艺过程。
在详细生产条件下，将最合理或较合理工艺过程，用文字按规定表格形式写成工艺文献，称为机械加工工艺规程，简称工艺规程。
1.3结合详细实例，阐明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。
答案：基准是指用以拟定生产对象几何要素间几何关系所根据点、线、面。
设计基准是指在零件图上标注设计尺寸所采用基准。
工艺基准是指在零件工艺过程中所采用基准。
在工序图中，用以拟定本工序被加工表面加工后尺寸、形状、位置所采用基准，称为工序基准。
在加工时，用以拟定工件在机床上或夹具中对的位置所采用基准，称为定位基准。
在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用基准，称为测量基准。
在装配时，用以拟定零件或部件在产品上相对位置所采用基准，称为装配基准。
1.6什么是六点定位原理？什么是完全定位与不完全定位？什么是欠定位与过定位？各举例阐明。
答案：六点定位原理：在夹具中采用合理布置6个定位支承点与工件定位基准相接触，来限制工件6个自由度，就称为六点定位原理。
完全定位：工件6个自由度所有被限制而在夹具中占有完全拟定唯一位置，称为完全定位。
不完全定位：没有所有限制工件6个自由度，但也能满足加工规定定位，称为不完全定位。
欠定位：依照加工规定，工件必要限制自由度没有达到所有限制定位，称为欠定位。
过定位：工件在夹具中定位时，若几种定位支承重复限制同一种或几种自由度，称为过定位。
（举例在课本page12、13）。
1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？答案：零件是构成机器最小单元，它是由整块金属或其他材料构成。
套件是在一种零件上，装上一种或若干个零件构成。
它是最小装配单元。
机械制造工艺基础课后答案
2.1.1 锡在20℃、钨在1100 ℃变形，各属于哪种变形？为什么(锡的熔点 为232 ℃，钨的熔点为3380 ℃)？ 答：按照绝对温度计算。绝对温度零点是-237 ℃。 锡在20℃变形属于热变形，其T再=0.4×（232+237）K <（237+20）K； 钨在1100 ℃变形属于冷变形，其T再=0.4×(3380+237)K>(1100+237)K。 2.2.3 如何确定模锻件分模面的位置？ 答：按照以下原则确定分模面的位置 1) 要保证模锻件能从模膛中取出。 2) 按选定的分模面制成的锻模后，应使上、下两模沿分模面的模膛轮廓一致，以 便在安装锻模和生产中容易发现错模现象，及时调整锻模的位置。 3) 最好把分模面选在模膛深度最浅的位置处，使金属很容易充满模膛，便于取出 锻件，有利于锻模的制造。 4) 选定的分模面应使零件上所加的敷料最少。 5) 最好使分模面为一个平面，使上、下锻模的膛深度基本一致，差别不宜过大， 以便于制造锻模。
确定如图所示铸件的铸造工艺方案，要求如下： 1.2.2 确定如图所示铸件的铸造工艺方案，要求如下： 按单件小批生产条件分析最佳方案; （1）按单件小批生产条件分析最佳方案; 按所选方案绘制浇注位置，分型面，分模面。 （2）按所选方案绘制浇注位置，分型面，分模面。
采用型芯三箱造型， 采用型芯三箱造型，或使用型芯二箱造型
图1
图2
图3（来自朱春来的作业）
点焊的热源是什么？为什么会有接触电阻？ 3.3.5 点焊的热源是什么？为什么会有接触电阻？接触电阻对点焊熔核的 形成有什么影响？怎样控制接触电阻的大小？ 形成有什么影响？怎样控制接触电阻的大小？ 答：点焊是用圆柱电极压紧工件，通过电流流过工件产热获得焊点。工 件无为金属，金属有自身的电阻。接触电阻小时，吸热少而散热快， 导致熔核偏向电阻大的一方，形成熔核偏移。可以采用特殊电极或工 艺垫片来改变接触电阻。
机械制造技术基础课后答案
机械制造技术基础课后答案第一篇：机械制造技术基础课后答案一、单选题1.正确答案：A2.正确答案：C3.正确答案：C4.正确答案：A5.正确答案：B6.正确答案：A7.正确答案：C8.正确答案：B9.正确答案：D10.正确答案：B11.正确答案：C12.正确答案：B13.正确答案：C14.正确答案：D15.正确答案：C16.正确答案：C17.正确答案：B18.正确答案：C19.正确答案：D20.正确答案：A二、多选题1.正确答案：ABD2.正确答案：ACD3.正确答案：ABCD4.正确答案：ABCD5.正确答案：ABCD6.正确答案：ABD7.正确答案：ABD8.正确答案：BCD9.正确答案：ABCD10.正确答案：ABCD三、判断题1.正确答案：错误2.正确答案：正确3.正确答案：错误4.正确答案：正确5.正确答案：错误6.正确答案：错误7.正确答案：正确8.正确答案：正确9.正确答案：错误10.正确答案：正确四、填空题1.正确答案：实体式2.正确答案：c3.正确答案：桅杆4.正确答案：静摩擦力5.正确答案：肯尼迪五、简答题1.铝合金是具有铝为主体的合金，具有轻质、强度高、抗腐蚀的特点。
常见的铝合金有2014、6061、7075等。
2.数控机床是一种利用数字信息控制机床运行的机床。
相比传统机床，数控机床具有自动化程度高、精度高、加工效率高等优点。
3.常见的接口有USB、RS232、以太网等。
USB一般用于连接计算机和外设，RS232一般用于串联各种设备，以太网一般用于网口通信。
4.加工精度和表面光洁度是制造零件时必须考虑的两个重要因素。
加工精度关系到零件的尺寸精度和形位精度，表面光洁度关系到零件的功能、使用寿命和外观。
六、计算题1.弯曲应力的计算公式为σ=B(M/Z)，其中B为材料弯曲系数，M为距离中心轴的距离，Z为截面模量。
代入数据可得σ=750N/mm²。
2.缸套的厚度为10mm，内径为60mm，外径为80mm。
(完整版)机械制造基础习题集(机械加工工艺基础习题与答案)20111030
机械制造基础习题集（机械加工工艺基础）专业班级：______________学生姓名：______________成绩：______________一、填空题1、刀具的磨损大致可分为______________、______________和___________________三个阶段。
2、逆铣加工是指__________________和_________________的方向相反。
3、切削用量包括_____________、____________、________________三要素。
4、钻孔时孔径扩大或孔轴线偏移和不直的现象称为____________。
5、切削液的作用有___________、___________、____________、____________及防锈等作用。
6、增加刀具后角，刀具后面与工件之间摩擦________，刀刃强度__________。
7、切削液一般分为____________、____________和____________三类。
8、工件上经刀具切削后产生的表面称为_____________；工件上有待切除之表面叫做__________。
9、切削速度是__________________________的瞬时速度，它是主运动的参数。
10、磨削加工中，__________为主运动。
11、为了测量和确定刀具角度而规定的三个相互垂直的辅助平面是__________、__________和__________。
12、在切削深度、进给量相同的条件下，刀具主偏角增大，会使轴向切削力________，径向切削力________。
13、主偏角是指在基面内测量的主切削刃与____________运动方向的夹角。
14、刀具上切屑流过的表面称为____________；通过主切削刃选定点并与该点切削速度方向相垂直的平面为____________。
15、副切削刃与进给运动反方向的夹角称为____________。
机械制造工艺基础部分课后答案

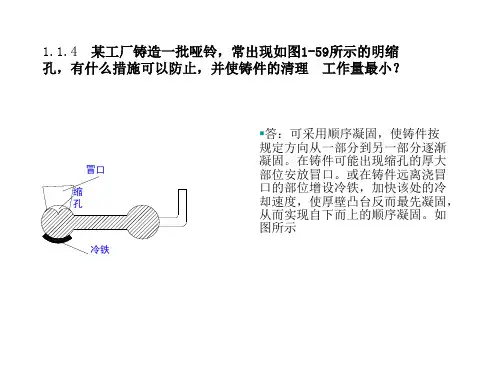

冒口 缩 孔
冷铁
答：可采用顺序凝固，使铸件按 规定方向从一部分到另一部分逐渐
凝固。在铸件可能出现缩孔的厚大
部位安放冒口。或在铸件远离浇冒
口的部位增设冷铁，加快该处的冷
却速度，使厚壁凸台反而最先凝固，
（6）焊后进行消除应力的退火可消除残余应力。
3.2.12 按下图示拼接大块钢板是否合理？为什么？要否改变？怎么改变？ 为减少焊接应力与变形，其合理的焊接次序是怎样的?
答：不合理。
2a
焊缝密集交叉。局部加热多，易产生焊
a
接应力和变形。
可考虑改成图2的拼接方式，或图3方式。
合理的焊缝次序为，应先分别焊接左图 上，中，下三块。然后将三块连成整体。
图 2-57 不同的零件
2.2.9 图2-58所示零件采用模锻方法制坯，设计上有哪些不合理的地方？为什 么？
不合理的地方如图：
1.应设计为圆角，减小金属流动时的摩 擦阻力和使金属液充分的填满模膛；
2.应有一定的拔模斜度,便于拔模；
3.应设计得更厚，不然金属容易冷却， 不易充满模膛；
4.应为非机械加工面，模锻的尺寸精度 高和表面粗糙度底，所示处不用于配合。
答：1.因为该铸件有应力是不稳定的，将自发的通过变形来减小内应 力，趋于稳定状态。向下凹。
2.采用同时凝固以便冷却均匀，或用“反变形”工艺。 3.采用如下图所示结构。或增加外圆角，减小热节。
1.1.11 某铸件时常产生裂纹缺陷，如何区分其性质？如果属于热裂 纹，应该从那些方面寻找原因？
(1)热裂常发生在 铸件的拐角处，截面厚度突变处等应力集中的部位 或铸件最后凝固区的缩孔附近或尾部。裂纹往往沿晶界产生和发展， 外形曲折，不规则，裂缝较宽，裂口表面氧化较严重。
机械制造工艺基础课后答案
三.四.三 用下列板材制作圆筒型低压容器,试分析其可焊性,并选择焊接方法 和焊接材料. [一]A三钢板,厚二0 mm ,批量生产；[二]二0钢板,厚二mm,批量生产；[三]四五 钢板,厚六mm,单件生产；[四]紫铜板,厚四mm,单件生产；[五]铝合金板,厚二 0mm,单件生产；[六]镍铬不锈钢板,厚一0mm,小批生产.
答：由表中数据可得： HT一五0 一七五[二.五~一0mm]
一四五 [一0~二0mm] 一三0 [二0~三0mm] 一二0 [三0~五0mm] 因铸件在壁厚二0mm,五二mm处无法承受一五0MPa强度,所以不满足性 能要求.
二.一.一 锡在二0℃、钨在一一00 ℃变形,各属于哪种变形?为什么[锡的熔 点为二三二 ℃,钨的熔点为三三八0 ℃]?
[六]焊后进行消除应力的退火可消除残余应力.
三.二.一二 按下图示拼接大块钢板是否合理?为什么?要否改变?怎么改变? 为减少焊接应力与变形,其合理的焊接次序是怎局部加热多,易产生焊接
a
应力和变形.
可考虑改成图二的拼接方式,或图三方式.
合理的焊缝次序为,应先分别焊接左图上, 中,下三块.然后将三块连成整体.
1) 要保证模锻件能从模膛中取出.
2) 按选定的分模面制成的锻模后,应使上、下两模沿分模面的模膛轮廓一致,以便 在安装锻模和生产中容易发现错模现象,及时调整锻模的位置.
3) 最好把分模面选在模膛深度最浅的位置处,使金属很容易充满模膛,便于取出锻 件,有利于锻模的制造.
4) 选定的分模面应使零件上所加的敷料最少.
一.一.五 某厂自行设计了一批如图所示的铸铁铁槽型梁.铸后立即进行了 机械加工使用一段时间后,在梁的长度方向上发生了弯曲变形. [一] 该梁壁厚均匀,为什么还会变形?判断梁的变形方向. [二] 有何铸造工艺措施能减少变形? [三] 为防止铸件变形,请改进槽型梁结构.
习题册参考答案-《机械制造工艺基础(第七版)习题册+》-A02-3633
机械制造工艺基础（第七版）习题册答案绪论一、填空题1．机械制造2．材料有用物品3．生产过程4．热冷5．工艺过程二、判断题1．√2．√3．×4．√三、选择题1．B 2．D 3．C 4．C四、简答题1．生产过程包括产品设计、生产组织和技术准备，原材料的购置、运输和保存，以及毛坯制造、零件加工、产品装配和试验等。
2．工艺过程包括毛坯制造、零件加工、热处理，以及产品的装配和试验等。
第一章铸造§1—1 概述一、填空题1．铸造2．铸件3．砂型铸造特种铸造4．疏松粗大5．毛坯二、判断题1．√ 2．√ 3．√ 4．× 5．√三、选择题1．C 2．A四、简答题答：（1）优点:①可以生产出形状复杂的工件毛坯。
②产品的适应性广，工艺灵活性大。
③原材料大都来源广泛，价格低廉。
（2）缺点: 铸造组织疏松，晶粒粗大，内部易产生缩孔、缩松、气孔等缺陷，会导致铸件的力学性能特别是冲击韧度低，铸件质量不够稳定。
§1—2 砂型铸造一、填空题1．砂型铸造2．造型造芯合型3．型砂芯砂4．铸型5．型腔消耗可复用6．可复用7．芯盒8．木材金属9．浇注系统10．顶部厚实11．造型手工机器12．有箱造型脱箱造型13．压实震实抛砂14．型芯手工机器15．固态熔融16．合箱组元铸型17．外浇口直浇道横浇道内浇道18．端包抬包吊包19．太快增加20．外观内在使用21．落砂粘砂金属氧化皮二、判断题1．√ 2．√ 3．× 4．× 5．√6．× 7．√8．√9．× 10．√11．√12．√13．× 14．× 15．× 16．√17．√18．√三、选择题1．A 2．C 3．A 4．B 5．A 6．C四、简答题1．答：铸造时，根据工件的铸造要求，按照制造模样、制备造型材料、造型、造芯、合箱、金属熔炼、浇注、冷却、落砂、清理等工艺过程即可得到铸件，经检验合格后获得所需的工件。
机械制造工艺标准学-试卷及其答案解析
工艺基准按照用途不同可以分为：定位基准测量基准装配基准工序基准1．获得零件形状精度的方法有：轨迹法成形法展成法（范成法）2．机械加工工序安排的原则是：先基准面，后其它面先主要表面，后次要表面先主要平面，后主要孔先安排粗加工工序，后安排精加工工序二、判断题（√）1.工件在夹具中定位时，欠定位是绝对不允许的，过定位特殊情况下是可以存在的。
（×）4.修配装配法特别适合于大批大量生产方式下的高精度多环尺寸链的装配。
（√）5.主轴的纯径向跳动误差在用车床加工端面时不引起加工误差（×）6.自激振动的振动频率接近于或低于工艺系统的低频振型的固有频率。
（√）7.磨削的径向磨削力大，且作用在工艺系统刚性较差的方向上。
3.试述粗基准的选用原则。
（1）该表面加工余量要求均匀时；(2)加工余量最小的表面；(3)位置精度要求较高的表面(4)粗基准的表面要求平整光洁；(5)粗基准一般只使用一次。
一、填空：1、机械产品的基本生产过程一般可以分为三个生产阶段：毛胚制造阶段、加工阶段和装配调试阶段。
2、工步是指工序中加工表面、切削刀具和切削用量（不包括背吃刀量）都不变的情况下所连续完成的那一部分工艺过程。
3、常用的工艺规程主要有机械加工工艺过程卡片和机械加工工序卡片两种基本形式。
二、判断题：（正确的在括号内打“√”；错误的打“×”）1、划分工序的主要依据是刀具是否变动和工作是否连续。
（）2、制订工艺规程的基本要求是尽量提高生产率和降低成本。
（）3、粗基准应避免重复使用，在同一尺寸方向上，通常只允许使用一次。
（）4、机械加工过程中划分加工阶段，有利于保证加工质量、有利于合理使用设备。
（）6、三爪自定心卡盘不但校正和安装工件简单迅速，而且对工件的夹紧力比四爪单动卡盘要大。
（）13、铰刀的刚度和导向性比扩孔钻要差，一般用于加工中小直径孔的半精加工与精加工。
（）14、车削加工中，用四爪夹盘安装工件一定要找正，而用三爪自定心夹盘安装工件则不需要找正。
机械制造工艺基础部分课后答案
5.4.1 对7级精度的斜齿圆柱齿轮、蜗轮、扇形齿轮、多联 齿轮和内齿轮，各采用什么方法加工比较合适？
答:斜齿圆柱齿轮采用滚齿，蜗轮采用滚齿法；扇形齿轮、 多联齿轮采用插齿法；内齿轮采用插齿法或拉齿法。
5.4.2 对齿面淬硬和齿面不淬硬的6级精度直齿圆柱齿轮， 其齿形的精加工面应采取什么方法？
答：对没有淬硬的6级精度直齿圆柱齿轮可以进行剃齿，从 而达到需要的精度。而对淬硬了的可以采用珩齿,以消除淬火 后的氧化皮和轻微磕碰而产生的齿面毛刺与压痕．
答：不能一次拉深成型，应采用多次拉深，为保证材料有足够的塑性，一两 次拉深之后应安排工序间的退火处理，再着，多次拉深中，拉深系数应一次比一次 大。
各次拉深系数，m1=0.5，m2=0.625，m3=0.64(m=m1×m2×m3=0.2) 。
2.4.9 试述图2-60所示冲压件的生产过程。
1.先从板材上冲裁出上图形状。
艺垫片来改变接触电阻。
答：（对焊丝、焊剂、焊条牌号不做要求） （1）可焊性较好，采用批量生产, 小件使用CO2焊，选用 H08Mn2SiA焊丝加强脱氧和合金化，大件用埋弧焊选用H08A或 H08MnA焊丝和HJ431焊剂； （2）可焊性良好，采用缝焊（板厚小于3毫米，无密封要求，应 选用电阻点焊，有密封要求，选用缝焊）； （3）可焊性不大好，采用手弧焊，使用J607，或J707焊条； （4）铜的焊接性较低碳钢低。可选用氩弧焊焊丝选用特制的紫铜 焊焊丝。焊剂主要成分是硼砂和硼酸。 （5）焊接性不好，采用氩弧焊，专用铝合金焊丝； （6） 镍、铬的加入使合金钢中的碳当量增加, 可焊性差, 应采用 氩弧焊，选用Ni-Cr不锈钢焊丝，也可采用手弧焊，采用不锈钢焊 条。
冒口 缩 孔
冷铁
答：可采用顺序凝固，使铸件按 规定方向从一部分到另一部分逐渐
机械制造工艺基础部分课后答案
7.2.5 试分析图7-61所示齿轮的设计基准、装配基准及滚切齿形时的定位基准、测 量基准。
图7-61
答：平面B是平面A的设计基准，其它均以中心轴为设计基准，齿轮的轴线和端面 B为装配基准，滚切齿形时以孔和端面B为定位基准，孔的轴线为测量基准。
7.2.9 分析图7-64所示钻铰连杆零件小头孔，保证小头孔与大头孔之间的距离及两 孔的平行度。（1）指出各定位元件所限制的自由度；（2）判断有无欠定位或过定 位；（3）对不合理的定位方案提出修改意见。
2.采用同时凝固以便冷却均匀，或用“反变形”工艺。 3.采用如下图所示结构。或增加外圆角，减小热节。
1.1.11 某铸件时常产生裂纹缺陷，如何区分其性质？如果属于热裂 纹，应该从那些方面寻找原因？
(1)热裂常发生在 铸件的拐角处，截面厚度突变处等应力集中的部位 或铸件最后凝固区的缩孔附近或尾部。裂纹往往沿晶界产生和发展， 外形曲折，不规则，裂缝较宽，裂口表面氧化较严重。
2.4.4 用Φ50冲孔模具来生产Φ50落料件能否保证冲压件的精度？为什么？
答：不能。冲孔模的设计以凸模为基准，考虑到磨损，凸模取合乎公差要求的 最大值，因而，使用冲孔模，来生产落料件，尺寸偏大。
2.4.5 用Φ250×1.5板料能否一次拉深成直径为Φ50的拉深件？应采取哪些措 施才能保证正常生产？如果为多次拉深，请设计每次拉深系数。
5) 最好使分模面为一个平面，使上、下锻模的膛深度基本一致，差别不宜过大， 以便于制造锻模。
2.2.5 图2-55所示的零件的模锻工艺性如何？为什么？应如何修改使其便于 模锻？
答：工艺性不好， 原因在于有突出物，不 便于取模，存在着薄壁， 而且没有一定的拔模斜 度。
修改后的图形见教材 P70，如图2-26。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1.金属材料是应用广泛的工程材料。
2.机械制造包括从金属材料毛坯的制造到智成零件后装配到产品上的全过程。
3.机械制造在制造业中占有非常重要的地位。
4.按照被加工金属在加工时间的状态不同，机械制造通常分为热加工和冷加工两大类。
5.电气设备和线路应符合国家有关标准规定。
二、判断题1.机械制造技术的先进程度代表着制造业的水平在一定程度上反映了国家工业和科技的整体实力。
（√）2.在制造业中所采用的主要加工方法就是机械制造。
（√）3.利用各种特种加工设备，完成对普通金属、高硬度金属、有色金属、高精度金属零件的加工属于金属特种加工。
（X）4.在机械制造过程中各类机床的操作必须严格遵守机床操作规程，避免发生人员、机床事故。
（√）三、选择题1.下列属于高温职业（工种）的是（B）A、磨工B、铸造工C、钳工D、车工2.利用各种手段对金属材料进行加工从而得到所需产品的过程称为（D）A、金属加工B、产品制造C、零件制造D、机械制造3.（C、D）属于机械制造中的冷加工工种。
A、焊工B、铸造工C、钳工D、车工4.下列属于金属热加工职业（工种）的是（C）A、钳工B、车工C、锻压工D、镗工一、填空题1.铸造所得到的金属工件或毛胚成为铸件。
2.按生产方法不同铸造可分为砂型铸造和特种铸造两大类。
3.铸造组织疏松，晶粒粗大，铸件的力学性能特别是冲击韧度低，铸件质量不够稳定。
4.铸件被广泛应用于机械零件的毛坯制造。
二、判断题1.将熔融金属浇铸、压射和吸入铸型型腔中，待其凝固后而得到一定形状的性能铸件的方法称为铸造。
（√）2.铸件内部易产生缩孔、缩松、气孔等缺陷，会导致铸件的力学性能特别是冲击韧度低，铸件质量不够稳定。
（√）3.铸件的力学性能特别是冲击韧度低，但铸件质量很稳定。
（X）4.由于铸造易产生缺陷，性能不高，因此多用于制造承受应力不大的工件。
（√）5.铁液包、钢液包和灼热件起重作业影响范围内不得设置休息室、更衣室和人行通道，不得存放危险物品，地面应保持干燥。
（√）6.液态金属、高温材料运输设备要设置耐高温、防喷溅设施、不得在有易燃、易爆物质的区域停留，离开厂区的应当发出警报信号。
（√）7.铸件可以直接着地，工件分类装入工具箱中，化学物品需放入专用箱内并盖好。
（X）三、选择题1.下列不属于特种铸造的是（C）A、压力铸造B、金属型制造C、砂型铸造D、熔膜制造2.关于铸造，下列说法错误的是（A）A、铸造可以生产出形状复杂特别是具有复杂外腔的工件毛胚B、产品的适应性广，工艺灵活性大，工业上常用的金属材料均可用来进行铸造，铸件的质量可有几克到几百C、原材料大都来源广泛，价格低廉，并可以直接利用废弃机件，故铸造成本较低D、铸造组织疏松，晶粒粗大，内部易产生缩孔、缩松、气孔等缺陷四、简答题1.铸造有哪些特点？答:优点：①可以生产出形状复杂，特别是具有复杂内腔的工件毛坯，如各种箱体、床身、机架等②产品的适应性广，工艺灵活性大，工业上常用的金属材料均可用来进行铸造，铸件的质量可由几克到几百吨③原材料大都来源广泛，价格低廉，并可直接利用废旧机件，故铸件成本较低缺点：①铸造组织疏松，晶粒粗大，内部易产生缩孔、缩松、气孔等缺陷，会导致铸件的力学性能特别是冲击韧度低，铸件质量不够稳定一、填空题1.用来形成铸型型腔工艺装备称为模样，按其使用特点可分为消耗模样和可复用两大类。
2.砂型铸造中采用的是可复用模样。
3.用来制造型芯的工艺装备称为芯盒。
4.在砂型铸造中，型（芯）砂的基本原材料是著作。
和型砂粘结剂。
5.砂型铸造件外形取决于行型砂的造型，造型方法有手工造型和机械造型两种。
6.紧砂的方法常用的有压实法，振实法，抛砂法等。
7.整模造型和挖砂造型的模样都是整体的，但整模造型铸件的分型面为平直，挖砂造型铸件的分型面为整体8.制造型芯的过程称为造芯。
造芯分为手工造芯和机器造芯。
9.熔炼是使金属由固态转变为液态状态的过程。
10.合箱又称合型，是将铸型的各个组元，如上型、下型、型芯、浇口盆等组合成一个完整铸型的操作过程。
11.浇注系统通常由浇口盆、直浇道、横浇道和内浇道组成。
12.常用的浇包有握包、台包和吊包。
13.由于铸造工艺较为复杂，铸件质量受型砂的质量、造型，熔炼、浇注等诸多因素的影响,容易产生缺陷。
14.过早进行落砂，会因铸件冷却速度太快而使内应力增加，甚至变形、开裂。
15.铸件的质量包括外观质量、内在质量和使用质量。
16.清理是落砂后从铸件上清除表面黏砂、型砂、多余金属(包括浇冒口、飞翅)和氧化皮等过程的总称。
二、判断题（正确在，括号内打√；错误的，在括号内打X。
）1.砂型铸造具有操作灵活、设备简单、生产准备时间短等优点，适用于各种批量的生产。
（√）2.消耗模样只用一次，制成铸型后，按模样材料的性质，溶解、熔化和汽化的方法将其破坏，从铸型中脱除。
(√)3.芯盒的内腔与型芯的形状和尺寸不同。
（X）4.通常在铸型中型芯形成铸件内部的孔穴，不能形成铸件的局部外形。
（X）5.常用的铸造砂有原砂、硅质砂、锆英砂、铬铁矿砂、刚玉砂等。
（√）6.三箱造型主要适用于具有三个分型面的铸件的单件或小批量生产。
（√）7.紧砂是使砂箱内的型砂和芯盒内的芯砂提高紧实度的操作，常用的紧砂方法有压实法、震实法、抛砂法等。
（X）8.机器造型是指用机器全部完成或至少完成紧砂操作的造型工序。
（X）9.机器造型所得的铸件尺寸精确，表面质量好，加工余量小，但需要专用设备，投较少，适用于大批量生产。
8.机器造型是指用机器全部完成或至少完成紧砂操作的造型工序。
9.机器造型所得的铸件尺寸精确，表面质量好，加工余量小，但需要专用设备，投资较少，适用于大批量生产。
（X）10,在铸型中，型芯形成铸件内部的孔穴。
（√）11.批量生产时，采用机器造芯生产效率高，紧实度均匀，砂芯质量好。
（√）12.合型前，应对砂型和型芯的质量进行检查，若有损坏，需要进行修理。
（√）13.冒口一般设置在铸件的最高处或最薄处。
（X）14.浇包是容纳、输送和浇注熔融金属用的容器，其内、外用钢板制成。
（X）15.浇注速度应根据铸件的具体情况而定，可通过操纵浇包和布置浇注系统进行控制（√）三、选择题1.芯盒的内腔与型芯（A）A形状和尺寸相同B形状相同，尺寸不同C形状和尺寸都不同2.关于手工造型，下列说法错误的是（C）A.手工造型是全部用手工或手动工具完成的造型工序B.手工造型操作灵活，适应性广，工艺装备简单，成本低C.手工造型的铸件质量稳定，生产效率低，劳动强度大，操作技艺要求高D.手工造型主要用于单件、小批量生产特别是大型和形状复杂的铸件3.模样是整体的，铸件分型面为曲面，属于(A )造型。
A.挖砂B.整模C.假箱D.组芯4.下列关于活块造型的说法正确的是（B D）A.起模时，先起出活块，然后再从侧面取出主体模样B.制模时，将铸件上妨碍起模的小凸台、肋条等部分做成活动的(即活块)C.活块造型省时，对工人技术水平要求不高D.主要用于带有凸出部分、易于起模的铸件的单件、小批量生产5.若落砂过早，铸件冷却太快，内应力（A）长减小A.增大B减少C不变6.造成铸件表面粘砂，使铸件表面粗糙且不易加工的原因是型砂和芯砂及，退让性差个A透气性不好B退让性差C耐火性差D强度不够四.简答题2.活块造型的特点和应用范围是什么？答:模样是整体的，铸件分型面为曲面，为便于起模造型时用于手工空气阻碍起模的型砂，其造型操作复杂，生产率低，对人工技术要求较高。
适用于分型面不是平面的单位或小批量生产铸件。
3.浇注时影响铸件质量的主要原因是什么？浇注系统有哪些作用？答浇注温度的高低和浇注速度得快慢，还有砂型的质量造型熔炼......。
浇注系统的作用是保证熔融金属平稳，均匀，连续的进入型腔；控制铸件的凝固顺序；供给铸件冷凝收缩时所需补充的液体金属。
4.什么事冒口？冒口起什么作用？一般设置在铸件的什么部位？答:冒口是在铸型内存绪供补缩铸件用熔融金属的空腔冒口的作用有补缩作用，还有排气.集渣的作用。
冒口一般设置在铸件的最高处和最厚处。
一.填空题1.特种铸造主要包括熔模铸造，金属型制造，压力铸造，和离心铸造。
2.离心铸造的铸型可以用金属型，也可以用砂型。
3.消失模铸造是指利用泡沫塑料，根据工件结构和尺寸制成实型模具，经浸涂耐火黏结涂料，烘干后进行干砂造型、振动紧实，然后浇入液体金属，使模样受热是模样受热后气化消失，从而得到与模样形状一致的铸件的铸造方法。
4.消失模铸造省去了起模、制蕊、合型等工序，大大讲话了造型工艺。
5.陶瓷型铸造与熔模铸造相比，工艺简单，投资少，生产周期短，出现大小基本不受限制。
二.判断题1.在铸造大型工件时，常将许多蜡模粘在蜡制的浇筑系统上，组成了蜡模组。
（√）2.制作型壳时需要反复挂涂料、撒砂并硬化4-10次，这样就在蜡模组表面形成有由多层耐火材料构成的坚硬型壳。
（√）3.在生产中，常选用铸铁、碳素钢或低合金钢作为铸型材料。
（√）4.压力铸造要由压铸机来实现，离心铸造在离心铸造机上进行。
（√）5.压力铸造的铸型可以用金属型，也可以用砂型。
（X）6.绕立轴旋转的离心铸造只适用于制造高度较小的环类、盘套类铸件; 绕水平轴旋转的离心铸造适用于制造管、筒、套(包括双金属衬套) 及辊轴等铸件。
（√）7.金属型铸造与砂型铸造相比，铸件精度高，力学性能好，生产效率高，无粉尘; 但设备费用较高。
（√）8.熔模铸造用于以碳钢、合金钢为主的合金和耐热合金的复杂、精密铸件(铸件质步不大于10 kg) 的成批生产。
（√）9.离心铸造铸件组织细密，设备简单，成本低; 但生产效率低，内表层余量大，机械加工量大。
（X）10.消失模铸造所使用的泡沫塑料模具设计及生产周期长，成本高，因而只有产品批量生产后才可获得经济效益。
（√）11.用陶瓷浆料制成铸型以生产铸件的铸造方法称为陶瓷型铸造。
（√）三、选择题1.（C）是指利用易熔材料制成模样，然后在模样上涂覆若干层耐火涂料制成型壳，经硬化后再将模样熔化，排出型外，从而获得无分型面的铸型。
A.金属型铸造B.压力铸造D.离心铸造C.熔模铸造2、将液体金属浇人金属铸型，在重力作用下充填铸型，以获得铸件的铸造方法称为（A）A.金属型铸造B.压力铸造C.熔模铸造D.离心铸造3.关于金属型铸造，下列说法错误的是（D）A.金属型导热性好，液体金属冷却速度快、流动性降低快，故金属型铸造时浇注温度比砂型铸造要高B.在铸造前需要对金属型进行预热C.未预热的金属型在浇注时还会使铸型受到强烈的热冲击，应力倍增，使其极易破坏D.铸造前未对金属型进行预热而直接浇注，容易使铸件产生裂纹、浇不足、夹杂、气孔等缺陷4.（A）用于非铁合金铸件的成批生产; 铸件不宜过大，形状不宜过于复杂，俦件璧不能太薄。
A.金属型铸造B.压力铸造C.熔模铸造D.离心铸造5.下列选项不属于熔模铸造特点的是(C )。
