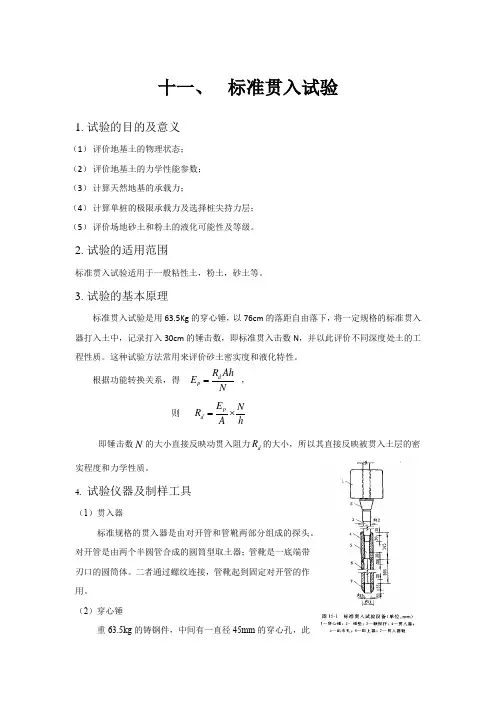

十一、 标准贯入试验1. 试验的目的及意义(1) 评价地基土的物理状态; (2) 评价地基土的力学性能参数; (3) 计算天然地基的承载力;(4) 计算单桩的极限承载力及选择桩尖持力层; (5) 评价场地砂土和粉土的液化可能性及等级。

2. 试验的适用范围标准贯入试验适用于一般粘性土,粉土,砂土等。

3. 试验的基本原理标准贯入试验是用63.5Kg 的穿心锤,以76cm 的落距自由落下,将一定规格的标准贯入器打入土中,记录打入30cm 的锤击数,即标准贯入击数N ,并以此评价不同深度处土的工程性质。

这种试验方法常用来评价砂土密实度和液化特性。

根据功能转换关系,得 d p R AhE N=, 则 p d E N R Ah=⨯即锤击数N 的大小直接反映动贯入阻力d R 的大小,所以其直接反映被贯入土层的密实程度和力学性质。

4.试验仪器及制样工具(1)贯入器标准规格的贯入器是由对开管和管靴两部分组成的探头。

对开管是由两个半圆管合成的圆筒型取土器;管靴是一底端带刃口的圆筒体。

二者通过螺纹连接,管靴起到固定对开管的作用。

(2)穿心锤重63.5kg 的铸钢件,中间有一直径45mm 的穿心孔,此孔为放导向杆用。

国际、国内的穿心锤除重量相同外,锥形上不完全统一。

落锤能量受落距控制,落锤方式有自动脱钩和非自动脱钩两种。

目前国内普遍使用自动脱钩装置。

(3)触探杆国际上多用直径为40~50mm的无缝钢管,我国则常用直径为42mm的工程地质钻杆。

在与穿心锤连接处设置一锤垫。

5.试验步骤第一部分,准备工作:(1)、标准贯入试验需与钻探配合,钻进至需要进行标准贯入试验位置的土层标高以上15cm处。

(2)、在钻杆上安装标贯器,放入钻孔底部,避免冲击孔底。

(3)、吊装标贯锤和导杆,注意保持贯入器、钻杆、导向杆连接后的垂直。

第二部分,试验阶段:(1)、在钻赶上标上贯入深度标记,先标15cm标记,然后再标三个10cm标记。

(2)、采用自动脱钩装置将标贯锤提升至76cm后自由落下,将标贯器先打入15cm不记录锤击数。

(完整word版)标准贯入试验、静力触探试验、动力触探试验操作规程及试验要点

(完整word版)标准贯入试验、静力触探试验、动力触探试验操作规程及试验要点

标准贯入试验、静力触探试验、动力触探试验现场操作规程一、标准贯入试验1. 先用钻具钻至试验土层标高以上0.15m处,清除残土。
