磁力锁 MC270 安装及使用说明
电磁锁安装方法 很清楚!

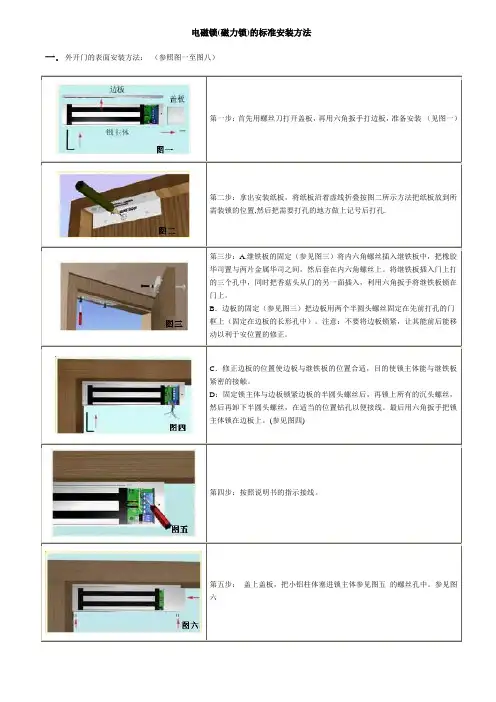

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
磁力锁安装说明(Z8)
一．磁力锁的安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打开边板，准备安装（见图一）
图一
第二步：拿出安装纸板（与锁具配套），将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置，然后把需要打孔的地方做上记号后打孔。
图二
第三步：
A.衔铁的固定（参见图三）
将内六角螺丝插入衔铁中，把橡胶垫片置于两片金属垫片之间，然后套在内六角螺
丝上。
将衔铁插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将衔铁锁在门上。
图三
B．边板的固定（参见图三）
把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安装位置的修正。
C．修正边板的位置
使边板与衔铁的位置合适，目的使锁主体能与衔铁紧密的接触。
D：固定锁主体与边板
锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
用六角扳手把锁主体锁在边板上(参见图四)
图四
第四步：按照说明书的指示接线。
参见图五
图五
第五步：盖上盖板。
参见图六
图六
第六步：防跌落装置的固定，先将防跌落支架与锁主体用两颗螺丝固定，再使用自攻螺丝把防跌落支架固定在门框上，同时，将衔铁上的防跌落不锈钢链条固定在门板上。
最终安装完成效果图如下：。
门禁磁力锁安装方法
门禁磁力锁安装方法外开门的表面安装方法第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
门禁磁力锁安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&。
L支架。
每套Z&。
L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用。
另外两块较短的Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上。
Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
ZL支架a先将Z&。
L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b用六角扳手将锁主体锁在L1支架上。
c对应于L1支架的位置把Z2支架固定在门上。
d将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2的衔接位置。
(Z1与Z2的相对位置根据门的厚度可以调节)。
磁力锁说明书
1、吸力强，磁吸力为280kg。
本锁利用优质电工材料和先进加工工艺制造而成，外型美观，吸力强，无剩磁。
2、无机械磨损，克服一般要机械锁和电子锁缺陷，使用寿命长。
3、电源为12/24伏双直流电压入口。
4、启动电流0.45A，持续电流为0.45A，温升为室温+15℃。
锁体尺寸：250*47*25mm吸合力：280kg（静态直线）电压：DC12V\DC24V电流：480mA\240mA安装方式：明装状态指示灯：LED安全类型：断电开锁电磁锁的安装方法电磁锁(磁力锁)的标准安装方法[图]一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体(参见图五)的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
门禁磁力锁安装接线示意图
门禁磁力锁安装接线示意图为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
磁力锁使用说明书
磁力锁使用说明书(HT280G/HT280Q/HT300M)一、适用范围：1、门类型：木门、铁门、不锈钢门、玻璃门2、控制方式：楼宇对讲系统、门禁系统二、产品特点：1、电磁部份选取优质电磁专业材料(纯铁)及工艺制造。
2、拉力强、无残磁、用电少、无机械磨损、使用寿命长。
三、技术参数：型号标准电压工作电流抗拉力上锁方式安装方式极性HT280Q DC12V 0.26A 260kg-280kg 通电上锁嵌入式无HT280G DC12V 0.3A 280kg 通电上锁外挂式无HT300M DC12V 0.3A*2 250kg*2 通电上锁外挂式有型号尺寸HT280Q 250mm¡50m m¡26m mHT280G 210mm¡49m m¡26m mHT300M 500mm¡48m m¡25m m四、接线说明：1、当电锁工作时，若锁体与吸板接触不好，须从新调整吸板与锁体的位置，使锁体与吸板保持全面接触；2、直流DC12V供电, 接线不分极性；3、不含电子电路板.五、注意事项：1、选择功率够大的电源，线材必须大于0.75MM (电源的输出电压严格控制在12V+_10%内)。
2、锁体与连板的镙丝必须上紧，三个月检查锁体与吸板的固定情况；3、安装其间要小心以免损伤吸板和锁体的电镀层，否则影响正常使用、吸力、寿命；4、吸板和锁体的是否全面接触，接触面积的多少直接影响吸力大小；5、吸板与门之间必须加装一个橡皮垫让吸板保持适当的弹性，吸板的牵拉镙丝不要上得太紧，要让橡皮垫保持适当的弹性；6、吸板不能焊接到门体上，这样影响磁力锁的正常使用；7、使用前请将锁体表面的防锈油用棉布擦干净，不能用碱性或刺激性的清洁剂清洁。
安装吸板注意事项：1. 配件包内的橡皮圈一定要安装在吸板与门之间，能吸收关门时所受冲击力和平衡两者之间的接触。
2. 固定吸板的镙丝不能过于上紧，要让橡皮圈保持适当的弹性，使吸板能随吸板自动调整到正确的位置才能发挥最大的吸力。
教你怎样安装磁力锁
一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。
第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D. 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样二、内开门的表面安装 (ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
b．用六角扳手将锁主体锁在L1支架上。
c. 对应于L1支架的位置把Z2支架固定在门上。
d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。
电磁锁安装规范.
一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。
第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样二、内开门的表面安装 (ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
b．用六角扳手将锁主体锁在L1支架上。
c. 对应于L1支架的位置把Z2支架固定在门上。
d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。
电磁锁安装方法
玻璃门安装法
一. 有铝合金（或其它材料）包框玻璃门的安装方法玻璃门要做埋入式安装，无论你的门是内开式还是外开式、双开式自由门都可以安装。
玻璃门需要装有铝合金包框，因锁吸和距离要求小于 6 毫米，所以要求门边到门框的距离小于6 毫米，地弹簧需采用品质稳定的，否则会影响锁的定位。
二. 无框玻璃门的安装方法
1. 利用U 型支架安装磁力锁在无框玻璃门上：
没有包框的玻璃门需要有配件来辅助安装。
把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上, 用无头内六角螺丝锁在玻璃门上，然后把继铁板固定在U型槽上。
对于不同的玻璃门厚度及不同型号的电磁锁，我们提供不同型号的安装配件。
2.利用AB架来安装先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。
安装后的样子一般用第一种（利用U型支架安装磁力锁在无
框玻璃门
上）
综上所述，王工，玻璃门分有框和无框两种，无论单开门双开门包不包框等那一种，我们都能安装上磁力锁。
我们可以跟他们这么配合，让他们定下什么样的门的样式来，我们准备配件配合他们安装没问题的。
只是门框安装的时候我们在场或者让他们从门框中间留出线来，我们就能安装好。
电锁安装图
无框玻璃门磁力锁安装步骤
0仁檢出筋体甜嫌耀吐并保存呼“02.刑為闻忙手拆开柿体与同盂帳”
03.仔旧测將园疋板盪裳在
门框上，井确保牢固、可1U
0如繩U
型支柴刃
左在虜珞门上.根埠缆滋位百貝整幷二
紧擁毬-
5/5下载文档可编辑。
了、将虺楝安装到U型支架上，安裳时08,仝部安蠶龙成后的结恂剖面图.
必沥加上棣號垫罔-。
电磁锁安装方法范文
电磁锁安装方法范文电磁锁是一种常用的门禁设备，安装在门上可以有效地控制出入门的开启。
下面给出电磁锁的安装步骤及注意事项，帮助你正确安装电磁锁。
一、选择安装位置1.选择一个安装在门框上的固定位置，确保安装位置平整、结实，离地面高度一般为1.3米。
2.安装位置应方便进出，同时要保证安装位置不会水淹。
二、安装电磁锁及配件1.安装锁体：将锁体水平放在选择好的位置上，用螺丝刻线将锁体固定牢固。
2.安装电磁铁：将电磁铁与锁体对准，用螺丝将电磁铁牢固安装在安装位置上。
3.安装接线盒：将正负极的线缆通过接线盒引入，然后将接头固定在接线盒上。
4.连接信号线：根据使用电磁铁的需要，将信号线与控制设备进行连接。
三、接通电源1.将电源线通过接线盒引入，将正负线分别连接到电源的正负极上，确保接线牢固无松动。
2.注意接线之前要检查电源电压是否符合电磁铁的工作电压要求，避免电压过高损坏电磁锁。
四、安装电磁锁控制设备1.选择合适的控制设备，如门禁系统、密码锁等。
2.将控制设备与电磁锁的信号线连接，确保连接的牢固性和正确性。
3.安装好控制设备后，进行必要的设置和测试，确保电磁锁的正常工作。
五、调试及测试1.接通电源后，检查电磁锁是否能正常工作，即门打开时锁体翘起，门关闭时锁体吸合。
如发现异常，要及时检查和排除故障。
2.进行开关门测试，确保电磁锁的开闭功能正常。
3.如无异常，进行最后一次的检查和调试，确保电磁锁的所有功能正常可靠。
4.完成安装后，及时清理安装现场，确保周围环境整洁。
六、注意事项1.安装前要确认门框是否符合安装要求，如门框结实、无松动等。
2.安装时要使用优质的螺丝、螺母等固定件，确保锁体、电磁铁安装牢固。
3.安装时要确保电源线符合国家电线规范，避免电线过长、过细等情况。
4.在接线时，要保持接线端子的清洁，确保电线与接线端子的紧密连接。
5.安装过程中要小心操作，避免碰撞到电磁锁或其他零部件。
6.在调试和测试过程中，要注意人身安全，避免被门夹伤或电击。
电动门磁铁限位安装方法
电动门磁铁限位安装方法
电动门磁铁限位是电动门的重要部件之一，其安装方法直接关系到电动门的使用效果
和安全性。
下面将为大家介绍10条关于电动门磁铁限位安装方法，并对每一条进行详细描述。
1. 磁铁限位应该安装在电动门的轨道上，并与门扇垂直方向平行，确保门扇在运行
过程中不会受到干扰。
2. 在安装磁铁限位之前，应先确认门扇的开启方向，并根据实际情况调整磁铁限位
的位置。
3. 磁铁限位的安装位置应该考虑到电动门在开启、关闭过程中的最大移动距离，以
确保磁铁限位能够精确地控制门扇的运动。
4. 磁铁限位应该固定在门扇与轨道的交界处，以确保门扇在运行过程中不会因为磁
铁限位松动而产生意外情况。
5. 磁铁限位的安装位置应该能够保证门扇在关闭时与门框完全贴合，以避免门扇在
关闭后出现漏风、漏水等情况。
6. 如果电动门有多个门扇，每个门扇都需要配备一个磁铁限位，且各个磁铁限位的
位置要保持一致。
7. 磁铁限位的安装位置应该考虑到门扇的最小开启角度，以确保门扇在开启时不会
与周围的物体碰撞。
8. 在安装磁铁限位之前，应先将门扇的重量、尺寸等参数进行测量，并根据测量结
果确定磁铁限位的控制力度。
9. 在磁铁限位的维护和保养过程中，应定期检查其固定度和控制力度，并及时更换
损坏的部件。
10. 磁铁限位的安装应由专业人员进行，以确保安装质量和使用效果。
以上是关于电动门磁铁限位安装方法的十条建议，通过认真执行这些建议，可以确保
电动门的稳定性、安全性和使用寿命。
在安装和维护过程中，应始终遵循相关的安全规范，以保证所有操作人员的安全。
磁力锁说明书
1、吸力强，磁吸力为280kg。
本锁利用优质电工材料和先进加工工艺制造而成，外型美观，吸力强，无剩磁。
2、无机械磨损，克服一般要机械锁和电子锁缺陷，使用寿命长。
3、电源为12/24伏双直流电压入口。
4、启动电流0.45A，持续电流为0.45A，温升为室温+15℃。
锁体尺寸：250*47*25mm吸合力：280kg（静态直线）电压：DC12V\DC24V电流：480mA\240mA安装方式：明装状态指示灯：LED安全类型：断电开锁电磁锁的安装方法电磁锁(磁力锁)的标准安装方法[图]一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体(参见图五)的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
电磁锁
电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）★ 安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装 (ZL 型支架的安装方法）： 解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L 支架。
每套Z&L 支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a. 先将Z&L 支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
b ．用六角扳手将锁主体锁在L1支架上。
c. 对应于L1支架的位置把Z2支架固定在门上。
d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。
（Z1与Z2的相对位置根据门的厚度可以调节）。
e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f. 如果是双扇门，可以用两个Z &L支架三、埋入式（内置式）安装法：内开门与外开门的埋入式安装方法一致对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。
铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。
此种方法取材方便，安装简单。
在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。
图十图十一★安装注意事项在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
电磁锁安装方法
电磁锁安装方法-CAL-FENGHAI.-(YICAI)-Company One1
玻璃门安装法
一. 有铝合金（或其它材料）包框玻璃门的安装方法
玻璃门要做埋入式安装，无论你的门是内开式还是外开式、双开式自由门都可以安装。
玻璃门需要装有铝合金包框，因锁吸和距离要求小于6毫米，所以要求门边到门框的距离小于6毫米，地弹簧需采用品质稳定的，否则会影响锁的定位。
二. 无框玻璃门的安装方法
1. 利用U型支架安装磁力锁在无框玻璃门上：
没有包框的玻璃门需要有配件来辅助安装。
把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。
对于不同的玻璃门厚度及不同型号的电磁锁，我们提供不同型号的安装配件。
2.利用AB架来安装先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。
安装后的样子一般用第一种（利用U型支架安装磁力锁在无框玻璃门上）
综上所述，王工，玻璃门分有框和无框两种，无论单开门双开
门包不包框等那一种，我们都能安装上磁力锁。
我们可以跟他们这
么配合，让他们定下什么样的门的样式来，我们准备配件配合他们
安装没问题的。
只是门框安装的时候我们在场或者让他们从门框中间留出线来，我们就能安装好。
电锁安装图。
门禁磁吸的安装方法
门禁磁吸的安装方法
门禁磁吸是现代门禁系统中不可缺少的一部分，它能够控制门的开关，提高安全性。
以下是门禁磁吸的安装方法：
1. 准备工具和材料
安装门禁磁吸需要准备螺丝刀、电钻、电线、线夹、电线管等工具和材料。
2. 安装磁吸
首先，需要确定磁吸的位置，一般建议安装在门框上，与门锁位置相对应。
然后，使用电钻在门框上打孔，并将磁吸固定在孔内。
注意，磁吸的接触面应与门锁舌相对应，确保门关紧时能够吸住门锁。
3. 接线
门禁磁吸需要接通电源，因此需要将电线从磁吸穿过门框，连接到门禁控制器或电源上。
在接线时，需要注意电线的长度和颜色，确保接线正确。
4. 调试和测试
安装完成后，需要对门禁系统进行调试和测试，确保磁吸与门锁的配合良好，门禁系统能够正常工作。
测试时，可以通过开关门禁系统进行测试，观察磁吸是否能够吸住门锁，并检查门禁系统的报警和警示功能是否正常。
总之，门禁磁吸的安装需要仔细操作，确保安装正确、稳定、安全。
如果不确定如何安装，建议请专业人员进行安装和调试。
- 1 -。
