2020年中考物理人教版专题复习:伏安法测量电阻练习题

合集下载

2020年秋季人教版九年级物理第十七章专题训练伏安法测电阻

2020年秋季人教版九年级物理第十七章专题训练伏安法测电阻

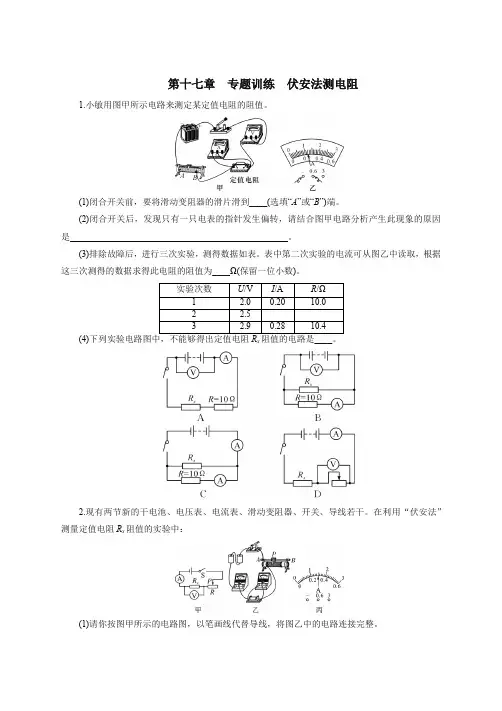

第十七章专题训练伏安法测电阻1.小敏用图甲所示电路来测定某定值电阻的阻值。

(1)闭合开关前,要将滑动变阻器的滑片滑到____(选填“A”或“B”)端。

(2)闭合开关后,发现只有一只电表的指针发生偏转,请结合图甲电路分析产生此现象的原因是。

(3)排除故障后,进行三次实验,测得数据如表。

表中第二次实验的电流可从图乙中读取,根据这三次测得的数据求得此电阻的阻值为____Ω(保留一位小数)。

(4)x2.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。

在利用“伏安法”测量定值电阻R x阻值的实验中:(1)请你按图甲所示的电路图,以笔画线代替导线,将图乙中的电路连接完整。

(2)实验前为了保护电路,滑动变阻器的滑片应置于____(选填“A”或“B”)端。

(3)闭合开关,无论怎样移动滑片P,发现电流表始终无示数,电压表有示数,其原因可能是____(填字母代号)。

A.滑动变阻器断路B.R x断路C.R x短路(4)排除故障后,当电压表示数为2.7 V时,电流表示数如图丙所示,则通过R x的电流大小为____A。

它的阻值是____Ω。

(5)本实验要多次测量取平均值,是为了。

3.在“测量电阻”的实验中,某同学设计了如图甲所示的电路图。

(1)请根据电路图,用笔画线代替导线将图乙中的器材连接成完整电路。

(2)按图甲所示电路连接器材时,开关要处于____(选填“断开”或“闭合”)状态,滑动变阻器的滑片P应该滑到最____(选填“左端”或“右端”)。

(3)闭合开关,将滑片P缓慢向右移动,电压表的示数将____(选填“增大”或“减小”)。

(4)某次测量时,电压表的示数为1.5 V,电流表的示数如图丙所示,为____A,根据欧姆定律求出此时这个电阻R的阻值为____Ω。

(5)以上这种测量电阻的方法叫____。

(6)为减小实验误差,我们应该多次进行正确测量,然后取电阻R的____值。

4.如图所示,小华同学用“伏安法”来测量一只阻值约为5 Ω的定值电阻R x,实验室有如下器材供选用:A.两节干电池B.开关一个和导线若干C.电压表(0~3 V,0~15 V)D.电流表(0~0.6 A,0~3 A)E.滑动变阻器(0~10 Ω)F.滑动变阻器(0~100 Ω)(1)小华同学完成实验电路设计后,为了操作顺利和方便,除了A、B、C和D外,小华同学还需选用____(选填“E”或“F”)器材。

2020年中考物理人教版专题复习:电学实验专题练习题

2020年中考物理人教版专题复习:电学实验专题练习题

2020年中考物理人教版专题复习:电学实验专题练习题1. 在“探究串联电路电压特点”的实验中:(1)请在下边的虚线框中画出与下左图对应的电路图,并在电路图中标上L l、L2;(2)某次测量时,电压表的示数如图所示,则此时灯L1两端的电压为V;(3)某同学在测量了灯L1两端的电压后,断开开关,然后将AE导线的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法存在的问题是。

2. 小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。

两瓶煤油中都浸泡着一段金属丝,烧瓶A中的金属丝是铜丝,电阻比较小,烧瓶B中的金属丝是镍铬合金丝,电阻比较大。

两瓶煤油中的温度计可以显示煤油的温度。

(1)根据法的研究思想,应该使这两个烧瓶中煤油的质量相等。

(2)小红问小明:“打开水龙头就可以得到水,干嘛不用水代替煤油?”对于这个问题,小明与他的同学给出了下列四种答案,你认为最合理的是。

A. 因为煤油有颜色便于观察B. 因为煤油有比较大的热值C. 因为煤油有比较小的密度D. 因为煤油有比较小的比热容(3)实验中,小明和小红发现烧瓶B中温度计的示数升高得快。

这表明:在电流和通电时间相同的情况下,导体的电阻越,产生的热量越多。

(4)小红把实验装置作了一些改动:在相同的烧瓶A、B中装满煤油,用细玻璃管代替温度计做实验,当煤油温度上升时,会看到细玻璃管内的液面明显上升。

下列实验中也用到这种思想和方法的是。

A. 将不同的电阻丝分别接到同一电路中,通过比较电流的大小来比较电阻的大小B. 将乒乓球靠近发声的音叉,通过乒乓球被弹开显示音叉在振动C. 让不同的纸团从相同高度同时下落,通过落地的先后判断运动的快慢D. 将小铁屑均匀洒在磁体周围,通过观察铁屑的分布情况来认识磁场的分布情况3. 在学习了电路和欧姆定律的知识后,同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。

下图是具体验证的实物电路图,请按下面的要求作答。

电学实验专题复习《伏安法测电阻》学生用

电学实验专题复习《伏安法测电阻》学生用

1.(伏安法测电阻误差分析)如图1所示的电路中,电压表读数为9V,电流表读数为0.1A,已知电压表内阻为900Ω,电流表内阻为20Ω。

那么待测电阻R x的测量值为________,真实值为_________,测量值比真实值_____;如图2所示电路中,电压表和电流表的读数分别为10V和0.1A,已知电流表的内阻R A为0.2Ω。

那么待测电阻R x的测量值为_______,真实值为_______,测量值比真实值_____。

图1 图22.(伏安法测电阻试触法+实物图连接)如左图所示是测量待测电阻R x的电路图,由于电压表、电流表有内阻对实验产生影响,使测量值出现误差,为使测量值更准确,分别是测有两组数据:S接a时,电压表、电流表示数分别为U1、I1;S接b时,电压表、电流表示数分别为U2、I2。

(1)在右图所示实物图上用导线连接好电路;(2)如果电压表示数几乎不变,电流表示数变化较大,待测电阻R x=______。

(3)如果电流表示数几乎不变,电压表示数变化较大,待测电阻R x=______。

1A+-V+-3.(1997年全国高考试题)某电压表的内阻在20千欧~50千欧之间,现要测量其内阻,实验室提供下列可选用的器材: 待测电压表V(量程3V)电流表A1(量程200μA )电流表A2(量程5mA)电流表A3(量程0.6A)滑动变阻器R(最大阻值1KΩ)电源ε(电动势4V)电键K.(1)所提供的电流表中,应选用_______________________(填写字母代号).(2)为了尽量减小误差,要求测多组数据.试在方框中画出符合要求的实验电路图。

(其中电源和电键及其连线已画出).4.(电阻测量)(2005年云甘贵川理综)利用图1所示的电路测量电流表○mA 的内阻R A 。

图中R 1、R 2为电阻,K 1、K 2为电键,B 是电源(内阻可忽略)。

① 根据图1所给出的电路原理图,在图2的实物图上连线。

②已知R 1=140Ω,R 2=60Ω。

初中物理中考题:伏安法测量电阻实验探究题(答案)

初中物理中考题:伏安法测量电阻实验探究题(答案)

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整:① 将开关断开,按电路图连接电路,将滑动变阻器移到阻值最大端。

②________,记录电流表的示数I ;③ , 。

④记录此时电阻箱示数R 0,待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中:(1)闭合开关S ,电压表有示数,电流表无示数,则发生故障的器材是 (选填“电流表”、“开关S ”或“定值电阻R ”);(2)检查电路连接正确后,闭合开关S ,滑动变阻器的滑片P 滑动到某一位置时,电压表的示数如图乙所示,电流表的示数如图丙所示,则电压表的示数为 V ,电流表的示数为 A ,电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路,测量电阻R x 的阻值。

(1)闭合开关S 前,应把图23甲中滑动变阻器的滑片P 置于最 端。

(选填“左”或“右”)(2)检查电路连接正确后,闭合开关S ,滑动变阻器的滑片P 滑动到某一位置时,电压表的示数如图23乙所示,电流表的示数如图丙所示,则电流表的示数为 A ,电阻R x 的阻值为 Ω。

丙4.某同学用电流表和电压表测量电阻R x 的阻值,电路如图甲所示。

(1)开关S 闭合前,应将滑动变阻器的滑片P 移动到 端。

(选填“左”或“右”)(2)闭合开关S ,调节滑动变阻器的滑片P 到某一位置,观察到电压表和电流表的示数分别如图24乙、丙所示,则电阻两端的电压为 V ,流过电阻的电流为 A ,测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ,调节滑动变阻器的滑片P 后,观察到电压表和电流表的示数分别如图19乙、丙所示,则电压表的示数为______V ,电流表的示数为 A ,电阻R 的阻值为 Ω。

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材,并连接了实验电路,如图所示。

伏安法测电阻实验专题附练习及答案

伏安法测电阻实验专题附练习及答案

一. 教学内容:伏安法测电阻实验问题综合二. 学习目标:1、掌握伏安法测电阻的实验原理及两种电路的误差来源。

2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。

3、重点掌握伏安法实验习题的类型及其相关的解法。

考点地位:伏安法测电阻是电学实验的重点内容,是历年高考考查的重点和难点,实验所涉及的知识面广,综合性强,难度较大,从出题内容上可以从多角度考查学生的实验分析能力,包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等,出题形式主要是以实验题形式出现,2008年全国Ⅱ卷第22题、广东理科基础卷第14题、2007年海南卷第13题、上海卷第15题、全国Ⅱ卷第22题,2006年全国Ⅰ卷第22题均通过实验题的形式进行考查。

2007年江苏卷第9题以选择题形式考查。

三. 重难点解析:1、伏安法测电阻原理分析:(我们不讲基本概念,但是要求简单的列出来。

我们的重点是总结、归纳、提高,突出重点难点,指出学生容易犯的错误,给出避免的方法。

)(1)测量原理:根据欧姆定律R U I =,得到I UR =,用电压表测出电阻两端的电压和通过电阻的电流,就可以求出电阻,这种测量电阻的方法叫伏安法。

可见,为了减小误差,该电路适合测大电阻,即A R R >>R R I U R =真可见,为减小误差,该电路适合测小电阻,即V R R << 题型1、伏安法实验原理问题:用伏安法测电阻,当被测电阻的阻值不能估计时,可采用试接的办法,如图所示。

让电压表一端先后接到b 点和c 点,观察两个电表的示数,若电流表的示数有显著变化,则待测电阻的阻值跟________表的内阻可以比拟。

电压表的两端应接在a 、________两点;若电压表的示数有显著变化,则待测电阻的阻值跟_________表的内阻可比拟,电压表应接在a 、________两点。

答案:电压 c电流b变式:用伏安法测金属电阻x R (约为Ω5)的值。

人教版物理中考专题复习 “伏安法”测电阻

人教版物理中考专题复习     “伏安法”测电阻

7.1 6.2 4.7 3.1 2.0
返回层目录 返回目录
当电压表的示数为 2.1 V 时,电流表的示数如图乙所示,为___0_.2_6___A,此时小灯泡 的电阻为___8_.1____Ω.
(4)分析表中数据,可以发现小灯泡的电阻随电压的减小而__变__小____. 答案:(1)见解析图 解析:(1)题图甲电路中电源电压为 3 V,故电压表选用小量程且并联在小灯泡两端, 如图所示.
(2)电源为 2 节干电池,故电源电压为 3 V,电压表量程应选 0~3 V;滑动变阻器采 用“一上一下”的接法,如图所示.
返回层目录 返回目录
(3)闭合开关前,滑动变阻器阻值调至最大,即滑片移到 G 端. (4)闭合开关后电流表没有示数,而电压表有示数,说明电压表并联部分断路,即定 值电阻 Rx 断路,故选 C. (5)电压表的示数为 2.2 V,电流表示数为 0.40 A,由 I=UR得定值电阻 Rx=UI =02..420VA =5.5 Ω.
返回层目录 返回目录
(2)为了保护电路,闭合开关 S 前,应将滑动变阻器的滑片 P 移到阻值最大处,即右 端.(3)由题图甲知,电流表选用小量程,分度值为 0.02 A,示数为 0.26 A,由欧姆定律 得,此时小灯泡的电阻 R=UI =02..216VA≈8.1 Ω.(4)分析题表中的数据,可以发现小灯泡的 电阻随电压的减小而变小.
(2)经分析,闭合开关后,小灯泡不亮,电流表无示数,电压表有示数,电路故障可 能是小灯泡断路.
(3)由表格可知,电流表应选用小量程,分度值为 0.02 A,示数为 0.24 A. (4)因灯的电阻随温度的变化而变化,在不同电压下小灯泡的电阻不同,故不能求电 阻的平均值,他的这种做法不合理.
返回层目录 返回目录

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级:___________姓名:___________考号:___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时,老师给小明提供了如下器材:电源(电压恒定为4.5V),电流表,电压表,开关各一个,滑动变阻器甲“10Ω;2A”和滑动变阻器乙“20Ω;1A”各一个,定值电阻5Ω、10Ω、15Ω各一个,导线若干。

(1)注意在连接电路时,开关必须处于状态;(2)用笔画线代替导线,将图甲的实验电路连接完整(要求:滑动变阻器滑片P向左滑动时电流表示数变大,导线不允许交叉);(3)正确连接电路后闭合开关,发现电流表有示数,无论怎样移动滑片P,电压表都无示数,则故障可能是(答出一种情况即可);(4)排除故障后,小明把5Ω的电阻接入电路中,移动滑片P到适当位置,读出电流表示数如图乙所示,正确记录后,小明又改用10Ω电阻继续实验,闭合开关后,小明应将滑片P向(选填“左”或者“右”)移动至电压表示数为V;(5)小明在实验中所选用的滑动变阻器应该是(选填“甲”或“乙”);(6)利用老师给的器材,还能完成的电学实验有:(写出一个即可)。

2.小刚同学在探究电流与电阻的关系时,设计了如图甲所示的电路,部分实物连接情况如图乙所示。

其中电源电压恒为4.5V,滑动变阻器R0最大阻值为80Ω,定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

(1)请根据甲图电路图,在乙图中用笔画线代替导线将实物电路连接完整(要求滑片P右移时接入阻值变大);(2)正确连好电路,移动滑片P到最大阻值处,闭合开关后发现电流表示数为零,电压表示数接近电源电压。

故障原因是定值电阻R ;(3)故障排除后,小刚先用5Ω电阻实验,闭合开关,调节滑片P,使电压表示数为2V,并记录此时电流表的示数,断开开关;将5Ω电阻换成10Ω,闭合开关,将滑片P向(选填“A”或“B”)端适当移动,使电压表示数为2V,记录此时电流表的示数;(4)更换其余电阻继续实验,根据4组数据作出I=1/R图像如图丙所示;分析I=1/R图像可得出:在电压一定时,电流与电阻成;(5)小刚学习了伏安法测电阻后,用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。

中考物理电学实验专题复习

中考物理电学实验专题复习

电学实验专题复习1.小名在做“伏安法测电阻”的实验时.(1)闭合开关后,发现电流表示数为零,电压表有明显偏转,则电路中发生断路的器件是 . (2)改正电路正确无误后开始实验.前两次的实验数据已填在下面的表格内,第三次实验时电流表的示数如右图所示,请将下面表格中的空白处填写完整.(计算结果保留一位小数)实验次数 电流/A 电压/V 电阻/Ω测量结果 R = Ω10.30 2.5 8.3 2 0.26 2.1 8.1 3 1.62. 在“测定小灯泡的电阻”实验中,有如下器材:电压表、电流表、开关、电压为6V 的电源、“3.8V 、1.5W ”的小灯泡、标有“20 ,1.5A ”的滑动变阻器,导线若干。

(1)请用笔画线代替导线,按照图甲所示的电路图,将图乙的实物电路连接完整(要求连线不得交叉,电流表的量程选择要恰当);(2)甲组同学连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭。

检查后,发现连线正确,请你找出实验中两个操作不当之处:①_____________________________②________________________________。

(3)乙组同学闭合开关后,发现小灯泡不亮,但电流表有示数。

接下来应进行的操作是A .更换小灯泡B .检查电路是否断路C .移动滑动变阻器滑片,观察小灯泡是否发光(4)实验过程中,丙组由于不小心造成灯泡短路,则电路中可能出现的现象是(至少说出两点) 、 。

(5)上表是按正确的操作测得的数据,从表中计算出三次小灯泡的阻值不相等,其原因是____________________________。

3、在做“测定小灯泡的电功率”实验时,选用的器材有电压为6V 的电源,额定电压为2.5V的小灯泡,以及滑动变阻器、电流表、电压表、开关和导线等。

下图是没有连接完的实物电路。

(1)请你用笔画线代替导线,将实物电路连接完整。

(2)连好电路闭合开关,发现电压表指针偏转很小,其原因可能是 (写出一种即可)。

中考物理实验复习宝典实验25 伏安法测电阻(解析版)

中考物理实验复习宝典实验25 伏安法测电阻(解析版)

实验25 伏安法测电阻一.选择题(共5小题)1.在用“伏安法测电阻”的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,画出定值电阻和小灯泡的U I -图象,分别如图甲、乙所示,则对于图象的分析,以下说法错误的是( )A .由甲图可知,定值电阻的阻值为1ΩB .由甲图可知,定值电阻它不随导体两端的电压和导体中的电流改变而改变C .由乙图可知,小灯泡的电阻跟灯丝的温度有关D .为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻 【解答】解:AB 、根据图甲可知,电压与电流成正比,因此该电阻为定值电阻,电阻是导体自身的性质,它不随导体两端的电压和导体中的电流改变而改变;根据图示可知,当电阻两端电压为3V 时,通过的电流为3A ,由UI R=可知灯丝的电阻:313U V R I A===Ω,故A 、B 正确; C 、由乙图可知,电压与电流不成正比,即当灯泡两端电压发光改变时,灯泡的阻值也随之发生变化,因此小灯泡的电阻跟灯丝的温度有关,故C 正确;D 、测定小灯泡的电阻时,多次测量是为了寻找灯丝电阻与温度的关系,不能求平均值减小误差,故D 错误。

故选:D 。

2.用“伏安法测电阻”的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U I -的图象,如图甲、乙所示。

对于图象的分析,以下说法错误的是( )A .由甲图可知,定值电阻的阻值为1ΩB .由甲图可知,电阻不随其两端的电压和导体中的电流而改变C .由乙图及实验现象可知:小灯泡的电阻随灯丝温度的增加而增大D .为了减小误差,应该用多次测量的方法,计算小灯泡的电阻 【解答】解:AB 、根据图甲可知,电流与电压成正比,因此该电阻为定值电阻,即电阻是导体自身的性质,它不随导体两端的电压和导体中的电流改变而改变,根据图示可知,当电阻两端电压为3V 时,通过的电流为3A ,由UI R=可知,定值的电阻:313U V R I A===Ω,故AB 正确; C 、由乙图可知,电流与电压不成正比,即当灯泡两端电压发光改变时,灯泡的阻值也随之发生变化,且电压变化比电流变化快,因此小灯泡的电阻随灯丝温度的增加而增大,故C 正确;D 、测定小灯泡的电阻时,多次测量是为了寻找灯丝电阻与温度的关系,不能求平均值减小误差,故D 错误。

中考物理《电阻的测量》练习题及答案

中考物理《电阻的测量》练习题及答案

考点一 伏安法测电阻1.【答案】(1)见解析图;(2)D ;(3)左;(4)12.5Ω【解析】(1)在电源电压一定时,由电流的变化判断电阻的变化,由电阻的变化判断电阻丝长度的变化,判断接入的接线柱。

(2)对于电路故障问题,一般是短路或断路,首先从电流表示数的变化判断电路是断路还是短路,然后再通过电压表判断故障具体位置。

(3)首先读出电压表的示数,要使灯泡正常发光,电压表的示数要如何变化,然后根据串联电路中,电阻起分担电压的作用,电阻越大分担的电压越大做出判断。

(4)从图象上读出小灯泡的额定电压和额定电流,求出小灯泡正常工作时的电阻。

(1)向右移动滑片,电流表的示数变小,在电源电压一定时,电路的总电阻变大,滑动变阻器的电阻变大,接线柱要接入左端的A 接线柱。

如图。

(2)闭合开关,灯泡不亮,电流表示数为零,说明电路是断路,电压表有示数,说明电灯断路,故选D 。

(3)电压表选择0~3V ,每一个大格代表1V ,每一个小格代表0.1V ,所以电压表读数是2.1V ,小灯泡的额定电压为2.5V ,要使小灯泡正常发光,电压表的示数要变大,滑动变阻器两端的电压要减小,滑动变阻器的电阻要减小,所以滑动变阻器的滑片向左滑动。

(4)由图象知,小灯泡正常工作的电压是2.5V ,电流是0.2A ,所以,R =U I =2.5V 0.2A=12.5Ω2.【答案】(1)如上;(2)右;(3)0.26;8.1;(4)变小【解析】(1)电源电压为3V ,故电压表选用小量程与灯并联,如下所示:(2)为了保护电路,闭合开关S 前,应将滑片P 移到滑动变阻器的阻值最大处,即右端;(3)当电压表的示数为2.1V 时,电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A ,电流为0.26A ,由欧姆定律,此时小灯泡的电阻为:R =U I =2.1V 0.26A≈8.1Ω; (4)分析表中数据,可以发现小灯泡的电阻随电压的减小而变小。

2020年中考人教版物理一轮复习 实验专题:电阻的测量-全国(含答案)

2020年中考人教版物理一轮复习 实验专题:电阻的测量-全国(含答案)

电阻的测量1、程新同学设计了如图甲所示的电路来测量电源电压U和未知电阻Rx的阻值。

已知定值电阻的阻值为R0、电源两端电压保持不变。

请完成下列实验步骤:(1)根据甲中电路图,用黑色签字笔画线代替导线,将乙中的实物图补充完整。

(2)电路正确连接后,当开关S、S1闭合,S2断开时,电流表示数为I1;则电源的电压U=_________。

(3)当开关S、S2闭合,S1断开时,电流表示数为I2;则待测电阻Rx=_________。

(4)不改变甲图所示的电路,若开关S1始终处于断开状态,仅对开关S、S2进行操作_________ (选填“仍能”或“不能”)测量电源电压和未知电阻Rx的阻值。

2、为了测量电源电压和定值电阻,某物理小组设计了如图甲所示的电路。

(1)根据图甲所示电路,用笔画线表示导线,将实物电路补充完整;(2)闭合开关前,滑动变阻器的滑片应放在_________(选填“a”或“b”)端;(3)假设电源电压恒为U0,定值电阻的阻值为R1。

如果电压表示数用U表示,电流表示数用I表示,则U与I 的关系式为U=_________(用U0、I、R1表示);(4)检查电路无误后,闭合开关S,移动滑动变阻器的滑片P,进行多次实验,记录电流表和电压表的读数,并画出了U-I图象,如图丙所示。

图象是一条直线,与U、I坐标轴分别交于3 V和0.6 A处。

由此可知,电源电压U0=_________ V,定值电阻R1=_________ Ω。

3、小清设计了测量待测电阻R阻值的电路如图甲所示,他的测量步骤如下:第1步:将Rx接在电路中A、B两点间,闭合开关S,调节滑动变阻器滑片P至适当位置,此时电压表的示数如图乙所示,示数为_________V,断开开关S,移走Rx;第2步:再将电阻箱R接在A、B两点间,闭合开关S,保持滑动变阻器的滑片P位置不变,调节电阻箱使电压表的示数仍如图乙所示,此时电阻箱接入电路中阻值R=48 Ω,则小清测得Rx的阻值为_________Ω。

2019-2020学年度人教版初中物理随堂达标真题训练——17.3电阻的测量

2019-2020学年度人教版初中物理随堂达标真题训练——17.3电阻的测量

2019-2020学年度人教版初中物理随堂达标真题训练——17.3电阻的测量【知识点提炼】一、伏安法测量导体电阻1.原理:根据欧姆定律公U I R 的变形式 ,测得待测电阻两端的电压和通过它的电流,就可以求出它的电阻值,这种测量电阻的方法叫伏安法。

2.实验器材:电源、 、 、导线、开关、 、待测电阻R x 。

3.电路图:4.实验步骤①按电路图连接好电路,滑动变阻器的滑片滑到 处;②检查电路无误后,闭合开关,移动滑片,改变待测电阻R x 两端的电压和通过它的电流; ③记录三组电流值和相应的电压值,利用 求出三个电阻值;④求出三个电阻值的平均值就是待测电阻R x 的阻值。

5.注意事项:①本实验中,滑动变阻器的作用:改变电阻两端的 (分压),同时又保护 (限流)。

②测量结果偏小是因为:有部分电流通过电压表,电流表的示数 实际通过电阻中的电流。

根据R=IU 电阻偏小。

二、测量小灯泡的电阻1.原理: 。

2.实验电路图。

3.实验器材:、、电源、开关、、小灯泡和导线。

4.注意事项①在选取器材时,电流表的量程要电路中的最大电流;滑动变阻器的最大电阻应略灯泡的电阻,以使效果明显。

②连接电路时要开关,先把串联部分连接好,再把电压表在小灯泡两端,电流表和电压表要用法选择合适的量程。

③进行实验时,在闭合开关前,要把滑动变阻器调到处,使电路中的电流,目的是保证电路中的灯泡、滑动变阻器、电压表、电流表等仪器的安全。

④比较几次实验测得的电阻,会发现,灯泡变暗时,电阻变小,这不是测量的误差,这是因为随着灯泡两端电压的减小,灯泡的温度随之降低,温度越低,钨丝的电阻越。

【真题演练】1.(2019威海,25)图甲是测量定值电阻R阻值的实验电路图。

(1)闭合开关S,当电压表的示数为2.4V时,电流表示数如图乙所示,则R的阻值为Ω;调节滑片P的位置,进行多次测量,其目的是。

(2)实验过程中,发现电流表示数突然变大,电压表示数几乎为零,则电路故障可能是。

2023年中考物理二轮复习专题训练08 伏安法和特殊方法测量电阻

2023年中考物理二轮复习专题训练08 伏安法和特殊方法测量电阻

专题08伏安法和特殊方法测量电阻一、选择题1.如图是“伏安法测电阻”的实验电路图。

关于该实验,下列说法正确的是( )A .实验原理是U I RB .滑动变阻器的作用是改变电源电压C .多次测量取平均值是为了减小误差D .实验结束,断开开关即可离开实验室2.小吴同学利用如图所示的电路做“伏安法测电阻”的实验,已知 x R 为待测定值电阻,电源电压恒为6V ,滑动变阻器R 标有“20Ω,1A”字样,实验中他填写的实验数据如表所示。

下列说法不正确的是( )A .第1次实验的数据不是他实验中实际测得的B .对比第2、3次实验的数据可判定:待测电阻 的阻值并非严格不变C .第4次实验时滑动变阻器接入电路电阻R 与待测电阻 的阻值之比为1∶2D .为减小实验误差,可利用每次实验测得的U 、I 求出电阻R ,再求其平均值3.为测量额定电流为0.4A 的小灯泡正常发光时的电阻,小明同学找来两个阻值范围均为(0~999.9Ω)的电阻箱、两只开关,一只电流表、电压未知的电源及导线若干,设计成如图所示的实验电路。

下列方案中,不能完成测量的是( )x R x RA.将R1换成导线B.将R2换成导线C.在实验操作时,先闭合的开关是S1D.在实验操作时,先闭合的开关是S24.在图所示的四个电路中,电源两端电压保持不变,若定值电阻R的阻值已知,则在不拆卸元件的情况下不能够测出待测电阻R x阻值的电路是()A.B.C.D.5.小亮利用阻值为R0的定值电阻和一块电压表测量未知电阻R x的阻值。

他选择了满足实验要求的器材(电源输出电压恒定),并连接了部分实验电路,如图所示,此时图中最后一根导线未连接,在将其连接好后,进行了如下主要操作:①闭合开关S1、S2,读出并记录电压表的示数为U1;②只闭合开关S1,读出并记录电压表的示数为U2;③用U 1、U 2和R 0表示R x 。

请选出最后一根导线的连接方式及R x 的表达式( ) A .连接ac ;()2102x U U R R U -=B .连接bc ;2012x U R R U U =-C .连接ad ;1021x U R R U U =-D .连接bd ;()2101x U U R R U -=二、填空题6.测定某导体 最基本的方法叫做是伏安法;其实验原理是根据 ;实验时所用的两个电表在接入电路时应注意:①选择适当的 、②正确连接7.在测量小灯泡的电阻实验中,滑动变阻器应与小灯泡 联,闭合开关前变阻器的滑片应放在阻值 处,在实验中,滑动变阻器的作用:一是保护 :二是改变电路中的电流和小灯泡两端的 。

2020高考物理实验专题:伏安法测电阻(解析版)

2020高考物理实验专题:伏安法测电阻(解析版)

2020高考物理 实验专题:伏安法测电阻(解析版)1. 在伏安法测电阻的实验中,待测电阻R x 约为200Ω,电压表V 的内阻约为2kΩ,电流表A 的内阻约为10Ω,测量电路中电流表的连接方式如图(a )或图(b )所示,计算结果由xU R I计算得出,式中U 与I 分别为电压表和电流表的读数;若将图(a )和图(b )中电路测得的电阻值分别记为R x 1和R x 2,则 ① (填“R x 1”或“R x 2”)更接近待测电阻的真实值,且测量值R x 1 ② (填“大于”、“等于”或“小于”)真实值,测量值R x 2 ③ (填“大于”、“等于”或“小于”)真实值。

【答案】①R x 1 ②大于 ③小于 【解析】R x 约为200Ω,102002000==x V R R ,2010200==A x R R ,R x 可认为是大电阻,采取电流表内接法测量更准确,即用图a 电路测量,R x 1更接近待测电阻真实值;因为,IUR x =1,I U R R R =真U >U R ,I =I R ,则R x 1>I真,图a 电路由于电流表的分压使测量值大于真实值;因为,IU R x =2,I U R RR=真I >I R ,U =U R ,则R x 2<I 真,图b 电路测量由于电压表的分流使测量值小于真实值。

2. 某同学用伏安法测量待测电阻的阻值。

现有器材为:待测电阻R (阻值约为5 Ω),电源(电动势3 V ),滑动变阻器(阻值范围0~10 Ω),电流表(量程0.6 A ,3 A ),电压表(量程3 V ,15 V ),开关,导线若干。

实验要求在测量电路中将电流表外接,滑动变阻器起限流作用。

回答下列问题:(1)按照实验要求在图(a )中画出实物连线图。

(2)若已按实验要求接线,闭合开关后移动滑动变阻器的滑片,电压表的示数始终约为3 V ,电流表的示数始终接近0。

写出产生这种现象的一个原因:_______________。

2020人教版中考物理专题试卷30-电学实验探究

2020人教版中考物理专题试卷30-电学实验探究

专题30-电学实验探究一、串并联电流、电压特点1、小余和小乐按照课本要求探究并联电路中电流的关系,他们设计的电路如图1所示。

(1)在连接电路的过程中,开关应该(2)在实验中,小余试触时电流表的指针偏转情况如图2所示,根据你的分析,你认为原因可能是(3)在实验过程中他们连接了如图3所示的电路闭合开关后,观察到灯L2(选填“发光”或“不发光”):通过分析电路连接情况,该电路存在的问题是:(写出一条即可)。

(4)请在图3上只改动一根导线,符合L1、L2并联,电流表A1测干路电流,A2测灯L2的电流,开关控制所有用电器。

2、在“探究并联电路中的电流关系”实验中(1)小明想测量干路电流,连接的电路如图甲所示,检查电路发现只有一根导线接错了,请在这根导线上打上“×”,并改正。

(2)连接正确的电路后,闭合开关,电流表的示数为0.46A,请在图乙中画出指针的位置(O为指针转轴)。

(3)小明换用不同规格的灯泡,多次改变电表位置,将测量数据记录在下表中。

实验次数支路电流I1/A 支路电流I2/A 干路电流l总/A1 0.30 0.16 0.462 0.20 0.20 0.403 0.24 0.34 0.58分析数据得出结论:在并联电路中,。

(4)第1次实验发现,灯泡L1比L2亮,则灯泡L1的电阻灯泡L2的电阻;若两灯泡灯丝长度相同,的灯丝更细。

3、小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成:(1)在方框内画出与图甲对应的电路图,并在电路图中标上L1、L2。

(2)在某次测量时,电压表的示数如图乙所示,此时灯L1两端的电压为V。

(3)闭合开关后,小芳发现L1、L2均不发光,电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了(选填“短路”或“断路”)。

(4)排除故障后,小芳在测量了灯L1两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法会造成。

人教版九年级全一册物理《电阻的测量》专题训练(含答案)

人教版九年级全一册物理《电阻的测量》专题训练(含答案)
人教版九年级全一册物理17.3电阻的测量专题训练
一、多选题
1.在用伏安法测电阻的实验中,下列注意事项中正确的是( )
A.电流表必须是串联在被测电阻和滑动变阻器之间
B.连接电路时,开关要断开
C.在无法估计被测电流、电压大小时,电流表、电压表应选用较大量程
D.闭合开关前,滑片应移在变阻器接入电路阻值最大处
8.如图是小阳测量未知电阻Rx的实验电路,电源两端电压不变且未知,其中R0为阻值已知的定值电阻。当开关S、S1闭合,开关S2断开时,电压表的示数为U1;当开关S、S2闭合、S1断开时,电压表的示数为U2。则Rx的表达式是__________。
9.小明在实验室测量未知电阻 ,利用如下实验器材:电压恒定的电源、一块电流表、一个定值电阻 (阻值已知)、两个开关和若干导线.小明利用这些器材设计了如图所示的实验电路.请你帮助小明完成以下实验步骤,并写出的 表达式.
请用I1、I2和R0表示Rx,Rx=____________。
16.如图甲所示是“测量小灯泡电阻”的实验电路.电源为2节新干电池,小灯泡正常发光电压为2.5V.
(1)将电路图连接完整,使滑片向右移动时,灯泡L变亮.
(_______)
(2)正确操作后闭合开关,电压表和电流表示数如图乙所示,出现这种现象的原因是小灯泡_____(选填“短路”或“断路”).
U/V
1.5
2.0
2.5
I/A
0.30
0.42
0.50
Rx/Ω
5.0
4.8
(1)测量原理:______;
(2)闭合开关,改变电阻Rx两端的电压,进行了三次测量,第三次实验中电压表示数如图乙所示,将实验数据填入上表并进行处理,所测电阻Rx的阻值为______Ω;

人教版物理九年级电阻的测量精选试卷练习(含答案)5

人教版物理九年级电阻的测量精选试卷练习(含答案)5

人教版物理九年级电阻的测量精选试卷练习(含答案)学校:___________姓名:___________班级:___________考号:___________评卷人得分一、单选题1.如图所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12V,则电路发生的故障可能是A.开关接触不良B.电流表断路C.滑动变阻器断路D.灯泡断路2.如图是“伏安法测电阻”实验电路图,下列说法中不正确的是A.在连接电路时,应将变阻器滑片调至右端B.连接电路时,要使电流从电压表和电流表的“+”接线柱流入,“一”接线柱流出C.多次测量求平均值是为了减小误差D.向左移动滑动变阻器的滑片时,电流表、电压表的示数都变大,R的阻值也变大3.如图所示,下列说法不正确的有()A.在测定值电阻的阻值实验中,改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B.在探究电流与电压的关系实验中,改变滑动变阻器的阻值是为了改变电阻两端的电压C.在探究电流与电阻的关系试验中,滑动变阻器的主要作用是为了控制电阻两端的电压不变D.将图中电阻R换成小灯泡,滑片P由b向a端缓慢移动,灯泡变亮,与比值不变4.小明在实验考核时连接了如图所示电路,闭合开关后他看到灯泡L1发光,L2不发光,电压表有示数.关于电路中L1、L2的连接方式和L2不发光的原因,以下判断正确的是A.L l与L2串联,L2被短路B.L1与L2串联,L2与灯座接触不良C.L1与L2串联,L2的实际功率比额定功率小得多D.L1与L2串联,L2的灯丝断了5.甲、乙两电阻的电流与电压的关系如图所示,将甲、乙串联后接在电压为3V的电源两端,则流过电阻甲的电流为A.0.6A B.0. 4A C.0.2A D.0. 1A6.在如图所示的电路中,当S闭合后,下列说法正确的是A.电源将发生短路B.L1和L2并联且都能发光C.L1和L2并联,但L1不亮D.L1和L2串联,但L2不亮7.对于“探究通过电阻的电流跟其两端电压的关系”和“伏安法测小灯泡的电阻”这两个实验,下列说法错误的是()A.滑动变阻器的作用都是改变部分电路两端的电压和电路中的电流B.这两个实验所用器材的不同点是前者用定值电阻,后者用小灯泡C.前者多次测量的目的是得出温度对电阻有影响D.这两个实验在操作之前,滑动变阻器必须移到阻值最大处8.小雨做测定小灯泡电阻的实验,其设计的电路如图所示.实验电路连接完毕,闭合开关时,发现灯泡较暗,两表的示数均较小,移动滑动变阻器滑片,现象不变,则电路出现故障的原因可能是A.滑动变阻器处发生断路B.滑动变阻器处发生短路C.滑动变阻器同时接了上面两个接线柱D.滑动变阻器同时接了下面两个接线柱9.某同学在没有电流表的情况下(电源电压未知但不变),利用电压表和已知阻值的定值电阻R0,测量未知电阻Rx阻值,图中不能实现测量Rx阻值的电路图是A.B.C.D.10.如图所示,甲、乙灯泡规格相同,当闭合开关S后,两灯都不亮,现用导线进行检测,当导线并联在甲两端时,乙灯发光,造成不亮的原因可能是()A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了11.某同学用两节干电池串联起来作电源,做伏安法测电阻的实验,因不慎将电流表和电压表相互接错了,如图所示,则开关闭合后,各仪表将A.电流表、电压表均被烧坯B.电流表、电压表不会被烧坏C.只有电流表被烧坏D.只有电压表被烧坏12.在“测量小灯泡电阻”的实验中,滑动变阻器所起作用的说法不正确的是A.改变电路中的电流B.保护电路C.改变被测小灯泡的电阻D.改变被测小灯泡两端的电压评卷人得分二、多选题13.如图,电源电压不变,两只电表均完好,开关S闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是A.电压表指针发生偏转,灯泡L2短路B.电压表指针发生偏转,灯泡L1断路C.电流表指针发生偏转,灯泡L1短路D.电流表指针发生偏转,灯泡L2断路14.某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值,其中电源电压未知,定值电阻和滑动变阻器的最大阻值均已知,下列电路中,可以测出R x阻值的是()A.B.C.D.15.(2018年贵州省遵义市桐梓县中考物理模拟试题)如图所示的电路中,闭合开关S,两只灯泡都不亮,且电流表和电压表的指针都不动,现将两灯L1和L2的位置对调,再次闭合开关时,发现两灯仍不亮,电流表指针仍不动,电压表指针却有了明显的偏转,该电路的故障不可能是()A.从a点经电流表到开关这段电路中出现短路B.灯泡L1的灯丝断了C.灯泡L2的灯丝断了D.电流表和两个灯泡都坏了评卷人得分三、填空题16.在做“伏安法测电阻”实验中连接实验电路时,开关应处于______状态,滑动变阻器的滑片应位于______的一端,这主要是为了避免电路中的______过大,以至于烧坏有关元件.17.小雨按图甲所示的电路图连接实验电路,测量电阻R的阻值.闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为_____V,电流表的示数为_____A,待测电阻R的阻值为______Ω.18.某同学连接成如图所示电路,开关S闭合后,灯L1亮,L2不亮,电压表和电流表都有示数。

2020年秋人教版九年级物理期末复习——17欧姆定律(电阻的测量)

2020年秋人教版九年级物理期末复习——17欧姆定律(电阻的测量)

17欧姆定律(电阻的测量)1.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干.在利用“伏安法”测量定值电阻R1阻值的实验中:(1)实验前为了保护电路,滑动变阻器的滑片应置于_______端(选填“A”或“B”);(2)排除故障后,当电压表示数为2.7V时,电流表示数如图丙所示,则通过R x的电流大小为_______.它的阻值是_______Ω.(3)本实验为了减小实验误差,可以____________________________________.2.小茹在做“伏安法测量某定值电阻R阻值”实验.(1)请按照图甲所示的电路图,以笔代替导线,将图乙电路连接完整;(2)实验前,为保护电路,滑动变阻器滑片应置于______端(选填“a”或“b”);(3)当电压表和电流表示数如图所示时,定值电阻的阻值是______Ω.(4)本实验______(选填“能”或“不能”)进行多次测量求取电阻平均值.3.小迪同学在实验室做“伏安法测电阻”的实验。

(1)图甲中电路未连接完整,请用笔画线代替导线将电路连接完整。

(2)电路连接完整后,某次实验时,电压表和电流表示数如图乙所示,则该次测得的待测电阻阻值为______Ω。

(3)完成该实验后,小迪想起老师说过电压表的电阻无穷大,她想知道这个“无穷大”究竟有多大。

在老师的指导下,她选用以下器材进行实验:两节新干电池、灵敏电流计G、定值电阻R0、电阻箱R、电压表V、两个开关和若干导线。

她的实验步骤如下:①按图丙连接电路;①断开S1,闭合S2,记下此时灵敏电流计的示数为0.6mA;①断开S2,闭合S1,调节电阻箱使灵敏电流计的示数仍为0.6mA,此时电阻箱读数如图丁所示。

由实验可得,此电压表的电阻为______Ω。

4.如图所示中的图是邓海同学在“测量小灯泡电阻”的实验中所给的实物图,灯泡的额定电压为2.5V,电阻约为9Ω.(1)此实验的原理是:______.(2)在虚线框内画出实验电路图,并把图的实物对应连接起来(滑动变阻器接线柱A必须使用)5.小明在“探究电流与电阻关系”的实验中,准备了如下实验器材:干电池,标有“15Ω 1A”字样的滑动变阻器,阻值分别为5Ω、10Ω、20Ω的定值电阻.(1)小明连接了下面的电路,其中有一条导线连接有误,请将连接错误的导线打“×”并画出正确连线.(2)排除故障后,小明将5Ω定值电阻连入电路,将滑动变阻器的滑片移动到_______(选填“a”或“b”)端,再闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图乙,示数为________A.(3)接下来断开开关,取下5Ω的定值电阻,分别把它换成10Ω、20Ω的定值电阻,闭合开关,调书滑动变组器,控制_____(选填“电流表“或“电压表”)示数不变,分别该取相应的电流表示数,记录在表中:(4)分析数据可知,表格中空白处的数据应为______A.实验结论:当导体两端的电压一定时,通过导体的电流与导体的电阻成___________.(拓展)小明想用一块电流表和一个定值电阻R0测未知电阻R x的阻值,(5)于是他和同组同学设计了如图丙所示的电路图,并进行如下实验操作:①闭合S、S1,此时电流表的示数为I;①闭合S、_____,此时电流表的示数为I1;①求未知电阻R x的表达式为R x=_________(用R0、I、I1表示).R的阻值,提供的材料材有:待测电6.小明用“伏安法”测量待测电阻xR,两节干电池,电流表、电压表、滑动变阻器、开关及导线若干。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2020年中考物理人教版专题复习:伏安法测量电阻练习题
1. 在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是()
A. 改变电路中的电流
B. 改变被测电阻两端的电压
C. 改变被测电阻的阻值
D. 保护电路
2. 在“测量小灯泡的电阻”实验中,下列说法错误的是()
A.闭合开关前,滑动变阻器应放到最大阻值的位置
B. 滑动变阻器起到保护电路的作用
C. 滑动变阻器起到改变小灯泡两端电压,多次测量取平均值,可减小误差的作用
D. 应连好电路后,再把滑动变阻器连入电路中
3. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验,下列说法不正确的是()
A. 它们都是采用控制变量的研究方法
B. 它们的实验电路在教科书中是相同的
C. 前者多次测量的目的是分析多组数据,得出电流跟电阻的关系
D. 后者多次测量的目的是取电阻的平均值,减小误差
4. 在用伏安法测量电阻时,表应与待测电阻并联,若在实验中移动滑动变阻器的滑片,发现两表读数没有随之改变,试分析其可能的原因是:。

5. 如图所示,是小明所在实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路,所用小灯泡标有“2.5V”字样。

(1)请指出电路连接中的两个不当之处:
①;②。

(2)他们改正电路连接中的不当之处后,闭合开关,移动变阻器滑片时,发现两电表的示数和灯泡的亮度都同时变化,但两电表的示数总是比较小,灯泡的亮度也较弱。

出现这种现象的原因是:。

(3)电路正常后,他们分别测出了小灯泡的几组电压和电流值。

记录如下:
①小灯泡正常工作时的电阻大小约为;
②通过分析实验数据可知,小灯泡的电阻是(填写“不变”或“变化”)的,其原因是:。

6. 小明在做“伏安法测电阻”的实验时。

(1)按如图所示电路图,用笔画线代替导线完成实物连接,电压表选用0~3V量程。

(2)闭合开关后,发现电流表示数为零,电压表有明显偏转,则电路中发生断路的器件是。

(3)改正电路正确无误后开始实验。

前两次的实验数据已填在下面的表格内,第三次实验时电流表的示数如图所示,请将下面表格中的空白处填写完整。

(计算结果保留一位小数)
3 1.6
(4)小明想测额定电压为“3.8V” 的小灯泡正常发光时的电阻值(约10Ω)。

他的实验步骤是:断开开关,拆下定值电阻,将标有“3.8V”字样的小灯泡接入原电路定值电阻的位置,并将变阻器阻值调至最大;调整;闭合开关,再移动滑片至小灯泡正常发光时,读出电流表的示数,算出小灯泡电阻。

7. 在“测定小灯泡的电阻”实验中,有如下器材:电压表、电流表、开关、电压为6V的电源、“3.8V、0.4A”的小灯泡、标有“20 ,1.5A”字样的滑动变阻器,导线若干。

甲乙
(1)请用笔画线代替导线,按照图甲所示的电路图,将图乙的实物电路连接完整(要求连线不得交叉,电流表的量程选择要恰当);
(2)甲组同学连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭。

检查后,发现连线正确,请你找出实验中两个操作不当之处:
①_____________________________________
②_____________________________________。

(3)乙组同学闭合开关后,发现小灯泡不亮,但电流表有示数。

接下来应进行的操作
A. 更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器滑片,观察小灯泡是否发光
(4)下表是按正确的操作测得的数据,从表中计算出三次小灯泡的阻值不相等,其原因是_____________。

8. 某同学做“测量小灯泡电阻”的实验,所用实验器材均完好。

(1)下图甲是测量灯泡电阻的电路图,请你在○里填上合适的电表符号。

(2)根据图甲电路,用笔画线代替导线,将图乙的实物电路连接完整。

(3)该同学连接好电路的最后一根导线时,小灯泡立刻发出微弱的光亮,移动滑动变阻器滑片,灯泡亮度不变。

导致上述现象的两个操作错误是①___________;②___________。

1. C 解析:被测阻值是相对不变的,滑动变阻器是改变电路中的电流和电压,获取多组数据求平均值,同时起到保护电路的作用。

2. D 解析:滑动变阻器可以起到保护电路的作用,所以应该同时接入电路中。

3. A 解析:伏安法测电阻是测量某个物理量的方法,不是探究某种规律,没有利用到控制变量法。

4. 电压滑动变阻器没有“一上一下”连接解析:题目只是说到电流表和电压表的示数未变,并没有说到它们没有示数,所以最大可能是滑动变阻接错了。

5. (1)①电压表没有并联在小灯泡两端(电压表并联在滑动变阻器两端);②电压表选择的量程过大(电流表选择的量程过大)。

(2)电源电压过低。

(3)①10.4Ω(解析:本题是“正常工作时”的电阻,只能取“2.5V,0.24A”这一组数据,并且不能求平均值);②变化小灯泡发光时,温度升高造成电阻变化
6. (1)如下图(2)定值电阻R(3)见下表
(4)电压表的量程
7. (1)如图所示:
(2)①连接电路时没断开开关②滑动变阻器没调到最大阻值
(3)C
(4)灯丝电阻受温度影响
解析:本题是一道关于“伏安法”测电阻的实验探究题,考查实验电路的设计、连接以及滑动变阻器的使用,又涉及了实验数据的处理、分析归纳。

在解答实验探究类的题目时,一定要首先明确实验探究的目的,本题中的探究目的是测量小灯泡的电阻,要注意灯泡的电阻会随着温度(亮度)的变化而变化。

在补接电路时,要注意两点:①将电流表串联,将电压表并联在灯泡的两端,连接时一定要注意电表的“正进负出”,②要选择正确的量程,理解灯泡和滑动变阻器铭牌的含义,电流表选0~0.6A的量程。

本实验中,滑动变阻器的作用之一是保护电路,所以在闭合开关之前,先将滑动变阻器的滑片移到阻值最大的位置,即是离连
接滑动变阻器下面的接线柱最远的位置。

8. (1)、(2)如下图所示:
(3)①电路连接好之前开关已闭合②滑动变阻器作为定值电阻接入电路
解析:(1)在电路图中电压表需测小灯泡两端的电压,电流表测通过小灯泡的电流,故电压表和小灯泡并联,电流表和小灯泡串联。

(2)由所给实物知,电源由两节干电池串联组成,电源电压为3 V,滑动变阻器上边一接线柱已接好,则另一接线应接在下边一个接线柱上。

(3)由题意知,接好最后一根导线时,小灯泡立刻发出微弱的光亮,说明在连接电路时开关已闭合;移动滑片,灯泡亮度不变,故变阻器接入电路中的是下边两个接线柱(相当于一定值电阻)。
