基于FFT的电力谐波分析方法研究【摘要】大量电力电子装置的迅速普及使得电网的谐波污染日益严重，谐波影响电力设备的安全使用，也对周围的通信系统和电网以外的设备带来危害。

谐波危害的严重性已引起人们的高度关注，出现了一些针对谐波的分析方法，本文介绍了FFT（快速傅立叶变换）算法及非整数次谐波频谱泄漏现象的缺点，分析了基于FFT的电力谐波分析方法，并模拟了高次谐波进行采样计算，得出了谐波有效值及谐波畸变率，满足电力系统对谐波分析的要求。

【关键词】FFT；电力谐波；分析1 引言我国的电力系统额定频率为50Hz，在完全理想的情况下，电流具有单一而固定的频率以及规定的电压幅值。

随着电力电子器件和非线性元件的广泛使用，且容量越来越大，由此造成德电力系统谐波污染问题越来越严重，也越来越复杂。

在电网中大量地存在着大量非整数和分数次谐波，给电网带来了极大的污染，严重影响了电力系统的安全经济运行。

谐波影响各种电气设备的正常工作.谐波对电机的影响除引起附加损耗外，还会产生机械振动、噪声和过电压，使变压器铁损增大可能出现局部严重过热。

谐波使电容器、电缆等设备过热、绝缘老化、寿命缩短，以至损坏；谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大，大大增加对设备的影响，甚至引起严重事故；谐波使电网中的元件产生了附加的谐波损耗，降低了发电、输电和用电设备的效率，大量的3次谐波电流流过中性线时会使线路过热，甚至发生火灾；谐波会对邻近的通信系统产生干扰，降低通信质量，甚至导致信息丢失、使通信系统无法正常工作。

因此我们必须对这些谐波进行治理。

谐波是一个周期电气量的正弦波的分量，其频率是基波频率的整数倍，谐波的次数必须是个正整数。

电力谐波的检测和分析是实现谐波治理的前提条件，只有准确的谐波检测和分析才能够为谐波治理提供良好的依据。

现在，电力系统谐波问题己成为研究的热门课题，而谐波检测更是谐波问题的一个重要分支，也是研究分析谐波问题的出发点和主要依据。

基于FFT算法的电力谐波检测技术研究

基于FFT算法的电力谐波检测技术研究随着电力负荷的增加和各种新能源设备的接入，电力系统中出现的谐波问题越来越严重。

谐波是一种频率与基波频率成整数倍关系的电信号，它们在电力系统中会引起各种问题，例如使电力设备产生热损失、影响电力设备的寿命、降低电力质量、损坏电力设备、以及干扰其他电子设备等。

因此，电力谐波检测技术的研究变得越来越重要。

电力谐波检测技术的目的是检测电力系统中的谐波，并对其进行分析和处理，以避免对电力系统以及其他电子设备造成损坏。

其中，谐波分析是电力谐波检测技术中的一个重要环节。

传统的谐波分析方法主要依赖于滤波技术，这种方法无法满足大数据量、高速实时性、转速变化、载重变化等作业要求。

因此，基于FFT（快速傅里叶变换）算法的电力谐波检测技术应运而生。

FFT算法是现代信号处理中最基本、最常用的算法，它可以将信号从时域变换到频域，使得信号的谱密度直观地呈现在频谱中。

在电力谐波分析中，FFT算法可以将复杂单相或三相的谐波信号进行频域分解，使得谐波频率成分和各种畸变因素在频域上清晰明了地表现出来。

此外，FFT算法在处理谐波时具有处理速度快、精度高、适应性强等优点。

电力谐波检测技术中，FFT算法的关键在于选取合适的采样频率。

采样频率是指采样时间内所进行的采样次数，采样频率越高，则谐波检测的精度越高。

然而，采样频率太高会导致计算复杂度增加，从而降低谐波分析的速度。

因此，如何选取合适的采样频率就变得至关重要。

此外，在电力谐波检测技术中，还需要考虑到其他因素。

例如，应选择合适的DSP芯片进行信号处理，以保证计算速度和准确度；在设计硬件电路时，还需要考虑到电磁噪声、接口兼容等问题。

总之，基于FFT算法的电力谐波检测技术在电力质量监控、电流振动分析、噪声分析等方面具有广泛的应用前景。

随着大数据、云计算等技术的应用，电力谐波检测技术将会得到越来越广泛的应用。

因此，未来的电力谐波检测技术需要不断创新，才能更好地适应市场需求。

有源滤波器的设计毕业设计论文

有源滤波器的设计毕业设计论文标题：基于有源滤波器的设计与优化摘要：有源滤波器是一种常见的信号处理电路，具有自身的强大功能和重要应用。

本论文通过对有源滤波器的原理和设计方法的理论研究，结合现有的电路设计工具和电子器件技术，对有源滤波器的设计与优化进行了探讨。

首先介绍了有源滤波器的基本原理，然后通过实例分析了常见的几种有源滤波器的设计方法，并讨论了设计过程中所需要考虑到的各种因素。

最后，对有源滤波器进行了性能分析与优化，通过仿真和实验验证了设计结果的有效性和可行性。

关键词：有源滤波器、设计、优化、信号处理、基本原理导言：有源滤波器是一种能够对输入信号进行频率选择性处理的电路，它能够增益或衰减其中一频段的信号，从而实现对信号的滤波作用。

随着电子技术的不断进步和应用的广泛性，有源滤波器在通信、音频处理、图像处理等领域中得到了广泛的应用。

因此，研究有源滤波器的设计与优化具有重要的理论和实际意义。

一、有源滤波器的基本原理二、有源滤波器的设计方法1.RC有源滤波器设计方法2.LC有源滤波器设计方法3. Sallen-Key有源滤波器设计方法三、有源滤波器设计考虑的因素四、有源滤波器的性能分析与优化对有源滤波器进行性能分析和优化是保证设计结果有效性的关键。

通过理论计算和电路仿真，可以得到滤波器的频率特性和时域响应等指标，并进一步调整滤波电路的参数以达到所需的滤波效果。

五、实验验证与结论通过搭建实验系统，对设计的有源滤波器进行实验验证，通过对比实验结果与设计要求的一致性，验证了设计的可行性和有效性。

通过实验结果的分析，得出了有源滤波器的性能优化措施和改进方向。

六、结论与展望通过本论文的研究，我们深入了解了有源滤波器的基本原理和设计方法，并通过实例分析和实验验证，得出了滤波器设计中需要考虑的各种因素，为今后有源滤波器的设计提供了有力的指导和借鉴。

在未来的研究中，可以进一步优化有源滤波器的电路结构和参数选取，提高滤波器的性能和稳定性。

基于MATLAB的有源电力滤波器的设计学士学位论文精品推荐

成都信息工程学院学位论文基于MATLAB的有源电力滤波器的设计基于MATLAB的有源电力滤波器的设计摘要随着电力电子装置日益广泛的应用，电力电子装置自身所具有的非线性导致了电网中含有大量谐波，这些谐波给电力系统带来了严重的污染，严重危害了用电设备和通信系统的稳定运行。

虽然传统的无源电力滤波器具有结构简单、成本低、技术成熟、运行费用低等优点，但同时也有一些缺点，例如只能抑制固定的几次谐波，并对某次谐波在一定条件下会与电网阻抗产生谐振反而而使谐波放大。

目前，谐波抑制的一个重要趋势是采用有源电力滤波器，有源电力滤波器也是一种电力电子装置，且相关技术的研究也日渐成为研究的热点。

本文阐述了几种常见APF的拓扑结构及各自的优缺点，详细分析了基于瞬时无功功率理论的谐波检测方法，比例控制和前馈控制两种电流环控制策略以及SPWM和SVPWM两种调制策略。

介绍了电力有源滤波器的基本原理和结构，并设计了并联型有源电力滤波器的控制系统。

该系统包括指令电流运算、PWM控制和驱动电路模块。

在MATLAB中建立了各个子模块的仿真模型和并联型有源电力滤波器的整体仿真模型。

仿真结果表明,其谐波抑制和无功补偿可以达到良好的效果,在技术上是可行的。

关键词：电力有源滤波器；谐波；谐波检测；MATLAB/SIMULINK仿真Design of Active Power Filter Based on MATLABAbstractWith the development of power electronic device the increasingly widespread application of power electronic device, which has resulted in a nonlinear network contains a large number of harmonics, the harmonic of power systems has brought serious pollution, serious harm to the electrical equipment and the stable running of the communication system. although the traditional passive power filter has the advantages of simple structure, low cost, mature technology, low running costs, but it also has some disadvantages, such as only the inhibition of stationary harmonics, and a harmonic under certain conditions and the grid impedance resonance instead of the harmonic amplification.Currently, the harmonic suppression is an important trend of active power filters, active power filter is a power electronic devices, and related technologies are increasingly become a hot topic. This paper describes the topology and their advantages and disadvantages of several common APF, a detailed analysis of the harmonic detection method based on instantaneous reactive power theory, and proportional control and feedforward control of two current-loop control strategy, and both SPWM and SVPWM modulation strategy. Introduced the basic principles and structure of the active power filter, and design of a shunt active power filter control system. The system consists of the command current operation, PWM control and drive circuit module. Simulation model of the various submodules and parallel active power filter simulation model in MATLAB. The simulation results show that the harmonic suppression and reactive power compensation to achieve good results, is technically feasible.Key words:Active power filter; harmonic; harmonic detection; MATLAB / SIMULINK Simulation目录论文总页数：25页1.1课题背景 (1)1.1.1谐波基本概念 (1)1.1.2谐波主要危害： (1)1.2国内外研究现状 (3)1.3本课题研究的意义 (3)1.4本课题研究方法 (4)1.5本文研究的内容 (4)2.有源电力滤波器 (4)2.1抑制谐波方法 (2)2.2 APF的工作原理和结构 (4)2.2.1 APF的基本原理和种类 (5)2.3 APF的谐波检测方法 (6)2.3.1 基于频域的检测方法 (6)2.3.2 瞬时空间矢量法 (6)2.3.3 有功分离法 (6)2.3.4 自适应检测法 (7)2.3.5 同步测定法 (7)2.4 APF的补偿电流控制方法 (7)2.4.1 三角载波控制 (7)2.4.2 滞环比较控制 (7)2.4.3 变结构控制 (7)2.4.4 无差拍控制与差拍控制 (8)2.4.5 单周控制（又称积分复位控制） (8)2.4.6 空间矢量调制 (8)3．源电力滤波器谐波检测及控制策略 (8)3.1 瞬时无功功率理论简介及其应用 (8)3.1.1 瞬时无功理论定义 (8)3.1.2三相电路谐波和无功电流实时检测 (10)3.2 SVPWM调制策略 (11)4.电力有源滤波器的仿真实现 (15)4.1 源电力滤波器仿真模型的建立 (15)4.1.1 APF的系统仿真模型 (15)4.1.2 非线性负载模型 (15)4.1.3 谐波检测模型 (16)4.1.4 PWM信号的产生 (18)4.2仿真结果 (19)结论 (22)参考文献 (22)致谢 (23)声明 (24)1．引言电能是现代社会的主要能源之一，在各行各业中有着广泛的应用，电能质量的好坏直接关系到国民经济的总体效益。

毕业设计-电力系统中谐波的分析、检测与抑制方法的研究

电力系统中谐波的分析、检测与抑制方法的研究 guanhelin@
目
录
摘要............................................................................................................................................. I Abstract.......................................................................................................................................... II 第 1 章绪论................................................................................................................................ - 1 1.1 课题研究的背景及意义................................................................................................ - 1 1.2 国内外对谐波的分析、检测与抑制方法研究的现状 ............................................... - 1 1.2.1 目前国际上对电力谐波的研究现状 ......................................................................... - 2 1.2.2 目前国内对电力谐波的研究现状 ...........

基于FFT的电网谐波检测方法的研究

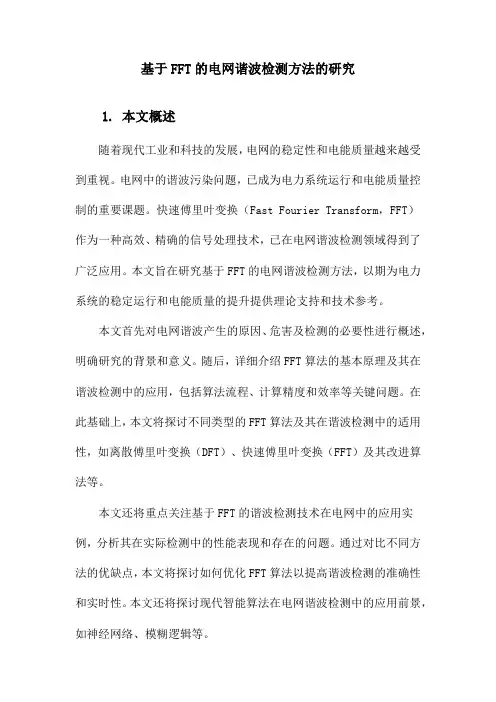

基于FFT的电网谐波检测方法的研究1. 本文概述随着现代工业和科技的发展，电网的稳定性和电能质量越来越受到重视。

电网中的谐波污染问题，已成为电力系统运行和电能质量控制的重要课题。

快速傅里叶变换（Fast Fourier Transform，FFT）作为一种高效、精确的信号处理技术，已在电网谐波检测领域得到了广泛应用。

本文旨在研究基于FFT的电网谐波检测方法，以期为电力系统的稳定运行和电能质量的提升提供理论支持和技术参考。

本文首先对电网谐波产生的原因、危害及检测的必要性进行概述，明确研究的背景和意义。

随后，详细介绍FFT算法的基本原理及其在谐波检测中的应用，包括算法流程、计算精度和效率等关键问题。

在此基础上，本文将探讨不同类型的FFT算法及其在谐波检测中的适用性，如离散傅里叶变换（DFT）、快速傅里叶变换（FFT）及其改进算法等。

本文还将重点关注基于FFT的谐波检测技术在电网中的应用实例，分析其在实际检测中的性能表现和存在的问题。

通过对比不同方法的优缺点，本文将探讨如何优化FFT算法以提高谐波检测的准确性和实时性。

本文还将探讨现代智能算法在电网谐波检测中的应用前景，如神经网络、模糊逻辑等。

本文将总结基于FFT的电网谐波检测技术的最新研究进展，并对未来研究方向提出展望。

通过本文的研究，我们期望能为电力系统中的谐波检测提供新的理论视角和技术手段，为保障电网安全稳定运行和提升电能质量做出贡献。

2. 谐波检测的重要性与挑战随着现代工业与科技的发展，电网中非线性负载的使用日益广泛，如整流器、变频器、电弧炉等。

这些设备在运行过程中会产生大量的谐波电流，对电网造成污染，影响电能质量。

谐波不仅会增加电网的线路损耗，降低设备效率，还可能引发谐振，对电网造成危害。

准确、快速地检测电网中的谐波成分，对于维护电网的稳定运行、提高电能质量、保障设备的正常运行具有重要意义。

谐波检测面临着诸多挑战。

电网中的谐波成分复杂多变，且可能同时存在多种频率的谐波，这使得谐波检测需要具备高灵敏度和高分辨率。

毕业论文《电力系统谐波的检测》

摘要随着电力系统的发展以及电力市场的开放，电能质量问题越来越引起广泛关注。

由于各种非线性负载(谐波源)应用普及，产生的谐波对电网的污染日益严重。

谐波是目前电力系统中最普遍现象，是电能质量的主要指标。

电力系统谐波是电能质量的重要参数之一，随着电力电子技术的发展，大量的非线性负载和各种整流设备被广泛的应用于各行各业，使电网谐波含量大大增加，电能质量下降。

谐波给供电众业的安全运行和经济效益带来了巨大影响。

所以，抑制谐波污染、改善供电质量成为迫切需要解决的问题。

因此，谐波及其抑制技术己成为国内外广泛关注的课题。

对电力系统谐波的治理，需要电力部门和用户共同参与。

一方面，用户需要电力部门公共电网电能质量能确保用户正常生产用电；另一方面，电力部门也要求用户的生产用电不影响公共电网的正常供电，特别是对于一些会对公必电网电能质量造成睡大影响的大型用户，从源头上进行电能质量的治理是必须的。

本文介绍了谐波的概念、检测及危害，详细介绍了谐波产生的来源于，电力系统中的谐波来自电气设备。

也就是说来自发电设备和用电设备。

同时介绍了谐波的危害，包括对电网运行和用电设备的危害，还包括对继电保护和自动装置的影响。

为了有效补偿负荷产生谐波电流，首先对谐波的成分有精确认识，因而需要实时检测负载电流中的谐波。

本文着重介绍了基于三相电路瞬时无功功率理论的谐波测量的理论。

进而研究了电力系统谐波的抑制措施，消除或抑制谐波的对策,可以有效地减小谐波对电网的影响，以消除和防止谐波的影响。

关键词：电力系统谐波；危害；p、q检测方法,；ip、iq检测方法目录摘要 (I)目录 (I)第1章绪论 (3)1.1 谐波的提出及意义 (3)1.2国内外研究状况及进展 (4)1.2.1国外研究现状 (4)1.2.2国内研究现状 (6)1.3本文主要研究的内容 (7)第2章电力系统谐波的分析 (8)2.1 谐波的基本概念 (8)2.1.1 谐波的定义 (8)2.1.2 电力系统谐波的表达式 (8)2.1.3 电力系统谐波的标准 (9)2.2 电力系统谐波的产生 (10)2.3 电力系统谐波的危害 (12)2.3.1 对电机的危害 (12)2.3.2对变压器的危害 (12)2.3.3 对线路的危害 (13)2.3.4 对电容器的影响 (13)2.3.4 对继电保护、自动装置工作的影响 (14)2.3.5 对其通信系统的影响 (14)2.4 本章小结 (14)第3章电力系统谐波的检测 (16)3.1谐波检测的几种方法比较 (16)3.2基于三相电路瞬时无功功率理论的谐波测量 (18)3.2.1 瞬时有功功率和瞬时无功功率 (18)3.2.2 瞬时有功电流和瞬时无功电流 (20)3.2.3 基于瞬时无功功率的p、q检测方法 (21)3.2.4 基于瞬时无功功率的ip、iq检测法 (22)3.2.5 检测示例 (24)3.3本章小结 (26)结论 (27)参考文献 (28)附录1 (29)附录2 (32)致谢 (337)燕山大学毕业论文评审意见表 (38)个人简介 (40)第1章绪论1.1 谐波的提出及意义“谐波”一词起源于声学。

电力系统谐波检测与分析毕业设计论文

毕业设计（论文）题目：电力系统谐波检测与分析毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

基于FFT的电力谐波分析方法研究

基于FFT的电力谐波分析方法研究电力谐波是指电力系统中频率高于基波频率的电压和电流分量。

由于电力谐波的存在，会导致电力系统中各种问题，如电压失真、设备过热等，因此对电力谐波的准确分析和评估具有重要意义。

基于快速傅立叶变换（FFT）的电力谐波分析方法可以高效地实现对电力系统的谐波分析，本文对该方法进行了研究。

首先，本文简要介绍了FFT算法的原理和基本步骤。

FFT是一种将信号从时域变换到频域的方法，通过对离散时间序列进行离散傅立叶变换，可以得到信号的频率分量及其幅度和相位信息。

FFT算法在计算效率上具有很大优势，可以高速计算大量数据点的傅立叶变换结果。

然后，本文详细探讨了基于FFT的电力谐波分析方法。

在电力系统中，电源和负载之间会发生非线性特性，从而产生谐波分量。

为了准确分析谐波分量，首先需要获取电源或负载的电流或电压波形。

然后，通过对波形信号进行采样，得到采样点的离散时间序列。

接下来，对离散时间序列的数据使用FFT算法进行频域分析，得到信号的频率分量。

最后，通过分析得到的频域分量，可以确定电力系统中存在的谐波频率和幅度。

此外，本文还讨论了基于FFT的电力谐波分析方法的应用领域和优势。

该方法可以应用于电力系统的谐波监测、谐波源的定位和谐波滤波器的设计等方面。

通过对电力系统中频率高于基波频率的电压和电流分量进行准确分析，可以帮助工程师们解决电力系统中存在的谐波问题，从而提高系统的可靠性和稳定性。

最后，本文进行了实验验证，通过采集电力系统中的电流数据，并应用基于FFT的电力谐波分析方法进行频域分析，得到了准确的谐波频率和幅度信息。

实验结果表明，该方法具有较高的准确性和精度，可以满足对电力谐波进行分析和评估的需求。

综上所述，基于FFT的电力谐波分析方法是一种高效、准确的谐波分析方法，可以应用于电力系统的谐波分析和评估。

通过对电源或负载的电流或电压进行采样，并应用FFT算法进行频域分析，可以得到准确的谐波频率和幅度信息。

有源电力滤波器电压谐波检测器的设计与仿真毕业论文
