钢筋焊接检验作业指导书
钢筋焊接作业指导书
钢筋焊接的质量控制根据设计要求，本项目经理部管段工程的钢筋焊接主要采用手工电弧焊搭接焊和接触对接焊(闪光对焊)。
（一）、电弧焊1、电弧焊技术要求：A、搭接接头的长度、帮条的长度和焊缝的总长度应符合规范的规定，要求焊缝平顺、无气泡、无裂缝、焊接处钢筋无烧伤现象。
搭接焊接的搭接钢筋的轴线应在同一直线。
B、帮条和被焊钢筋的轴线应在同一平面上。
C、帮条焊接的焊缝高度h≥0.25d （≥4mm）；焊缝宽度b≥0.76（≥8mm），见图1。
D、在钢筋与钢板间进行搭接焊时，搭接长度L≥4dⅠ级（5dⅡ级）。
焊缝高度h≥0.35d(≥4mm)；焊缝宽度b≥0.5d（≥6mm），见图2。
E、电弧焊焊条按如下要求选用：电弧焊接用的焊条h≥0.7d图1 图22、焊接质量控制A、焊接机械运转前须经调试并确认正常方可启动。
B、焊接机具和材料必须由专人保管、使用。
C、不允许两台焊机使用一个电源闸刀，进行大量焊接生产时，焊接变压器等不应超负荷运转。
D、技术人员要经常前入焊接现场检查、指导。
工程试验室定期对焊接质量进行检验。
（二）、闪光对接焊的质量检验1.每批钢筋焊接前，应先选定焊接参数并先按条件作冷弯试验，合格后方可正式焊接。
2.每一个闪光对焊接头，在外观上应符合下列要求：a. 接头四周应有适当的墩粗部份，并呈均匀的毛刺外形；b. I、II、III、IV 级钢筋表面应没有明显的烧伤或裂纹；c. 接头弯折的角度不大于4°；d、接头轴线的偏移不得大于0.1 d，并不得大于2mm。
3.工程试验室按规范要求切取焊接接头检验。
对焊接头的抗拉强度应不低于该级别钢筋的规定值，并至少要有两个试件断于焊缝以外，且呈塑性断裂。
钢筋焊接作业指导书
钢筋焊接作业指导书一、施工准备熟悉设计图纸，掌握设计图中各种钢筋（采用I级钢筋：φ8、φ10；II级钢筋φ12、φ16、φ20、φ22、φ25、φ28、φ32）的种类和受力要求。
二、钢筋焊接设备和人员1、钢筋焊接设备根据绥满公路B6标段桥梁的特点及《公路桥涵施工技术规范》要求，施工中钢筋焊接采用两种形式：闪光对焊、电弧搭接焊，根据焊接接头形式及焊接方法选用焊接设备如下：对焊机UNI—100十台，交流弧焊机3×3—300三十台。
2、施工人员钢筋焊接前，必须进行试焊，并按规范要求抽取焊接试件，由项目部实验室自检，驻地监理办和中心实验室抽检，合格后方可正式施焊，焊工必须具有上岗证。
三、钢筋焊接施工工艺1、钢筋对焊（1）、钢筋对焊前，首先要对接头部位进行处理，接头部位必须平齐，不得有棱角，以保证两钢筋接头部位接触面积达到100%。
（2）、钢筋对焊时，两钢筋轴线必须重合，不得出现错台。
（3）、钢筋对焊过程中，必须控制好焊接电流，既要避免接头部位烧伤、过火，又要避免接头部位焊接强度不足现象。
2、钢筋电弧搭接焊（1）、钢筋接头采用搭接电弧焊时，应尽量做成双面焊缝，只有当不能做成双面焊缝时，才允许采用单面焊缝。
（2）、钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致，接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d（d为钢筋直径）。
3、钢筋电弧焊所采用的焊条，其性能应符合低碳钢和低合钢标准的有关规定，本工程使用的电焊条牌号为：J502、J506；4、受力钢筋焊接接头应设置在内力较小处，并错开布置，接头间距不小于1.3倍搭接长度，配置在搭接长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，在受拉区不超过50%，在受压区不限制。
5、电弧焊接接头与钢筋弯曲外的距离不应小于10倍的钢筋直径，也不宜位于构件的最大弯距处。
6、焊接时，对施焊场地应有适当的防风、雨、雪、严寒设施。
钢筋焊接作业指导书
1、钢筋焊接作业指导书(修改)1000字钢筋焊接作业指导书1、概述本作业指导书旨在规范钢筋焊接作业的操作流程，确保施工质量。
钢筋焊接是建筑施工中常见的焊接工艺，焊接质量直接影响建筑结构的强度和稳定性。
因此，进行钢筋焊接作业必须严格按照标准操作流程和安全操作要求进行。
2、作业前准备在进行钢筋焊接作业之前，必须进行足够的准备工作，确保作业安全和施工质量。
具体如下：(1)确定焊接方法、焊丝规格和选用的焊接机型号；(2)清理并打磨待焊接的钢筋表面，清除氧化物和油污；(3)钢筋焊接时必须带手套、护眼镜等防护用品，严禁直接用手触碰焊接电极，以免导致电伤；(4)准备焊接机、备用电极、螺丝刀、铜嘴等相关工具；(5)现场必须设置明显的“禁止近火源和明火”的标志和警示牌，以及灭火器等消防器材，确保现场安全；(6)进行许可证的申请和审批，取得施工资质和相关许可证明文件；(7)在进行钢筋焊接操作前，应仔细阅读焊接机的使用说明书，熟悉机器操作，掌握重要的操作技巧；(8)在进行焊接前，要对所铺设的钢筋进行检查，确保安装和布置符合设计要求。
3、焊接作业流程(1)选择合适的焊接电极，根据焊接要求进行热处理、铜镀、涂覆等处理工作；(2)按照设计规定确定焊接位置和焊接方式，满足强度和密封要求；(3)调整焊接机和焊接电流参数，妥善安排电缆和电极的接线方式；(4)调试焊接机，检查设备运转是否稳定，焊接效果是否符合设计要求，确认后方可进行正式焊接；(5)开启焊接电机，使钢筋产生热量并熔化，同时将焊接电极磨损部位顺时针旋转一定角度。
接着，缓慢平移焊接电极以焊接钢筋接头；(6)在焊接工作台设置冷却器进行冷却。
4、作业后处理(1)完成焊接作业后，对现场进行清理，如清理焊渣和废料。
(2)清理并对焊缝表面进行净化处理。
(3)对焊接位置进行标记和记录。
(4)对铺设和连接的钢筋进行整理和校验，确保符合设计和强度要求。
(5)及时储存焊接设备和工具，并进行检查、维修和保养。
钢筋焊接和机械连接接头检验作业指导书
钢筋焊接和机械连接接头检验作业指导书1、目的测定焊接接头抗拉强度，观察试件断裂位置和断裂特征，判定试件塑性断裂或脆性断裂，评定试件焊接质量。
2、执行标准2.1.《钢筋焊接接头试验方法标准》JGJ/T27-20142.2.《钢筋机械连接技术规程》JGJ 107-20162.3.《金属材料拉伸试验第1部份：室温试验方法》GB/T228.1-20102.4.《金属材料弯曲试验方法》GB/T232-20102.5.《钢筋焊接及验收规程》JGJ18-20123、仪器设备4.1 电子式万能试验机 WHSD-1004.2 电液式万能试验机WEW-304.3大液晶万能材料试验机WES-600B4.4万能试验机WES-10004.5 钢筋弯曲试验机GW-40C4.6所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。
5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。
样品的放置和检验室内环境应保证国家规定的温度要求，在10℃-35℃内。
6、操作规程6.1试验前应按照程序文件《样品管理程序》检查试验样品的来源、性质、规格等技术指标和处置程序是否符合国家的要求。
若不符合应退回样品登记室，联系委托方重新取样，若符合进入检验环节。
6.2 试验前应检查所用环境、仪器设备和电脑及其附属设施的技术状态是否符合要求，不符合的应停止检验，检查原因并报告试验室负责人进行处置，待各项要求符合后方可进行检验。
6.3 接通总电源开关，打开数据采集仪，启动电脑，以自身密码登陆检验系统进行检验。
6.4 选择需要检验的项目，再次检查样品的技术指标是否符合要求，测量试件实测尺寸，将有关数据输入电脑。
6.5 根据样品的级别和直径，选用合适的试验机并通过增加或减少摆砣调整试验机的测量范围，调整缓冲阀，对准标线。
钢筋焊接作业指导书

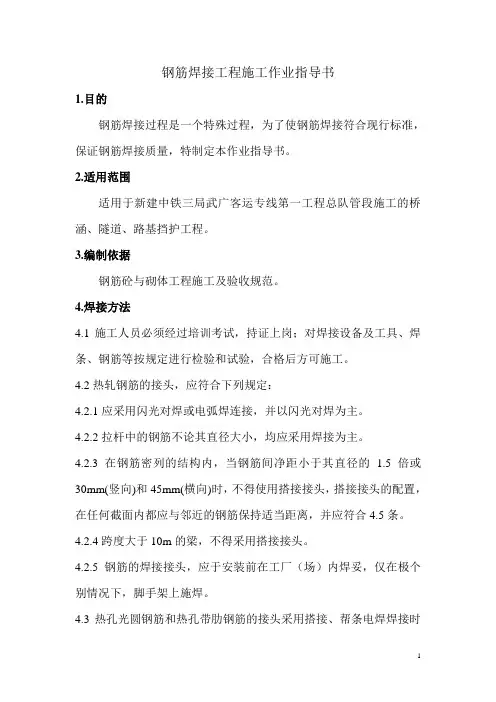

钢筋焊接工程施工作业指导书1.目的钢筋焊接过程是一个特殊过程，为了使钢筋焊接符合现行标准，保证钢筋焊接质量，特制定本作业指导书。
2.适用范围适用于新建中铁三局武广客运专线第一工程总队管段施工的桥涵、隧道、路基挡护工程。
3.编制依据钢筋砼与砌体工程施工及验收规范。
4.焊接方法4.1施工人员必须经过培训考试，持证上岗；对焊接设备及工具、焊条、钢筋等按规定进行检验和试验，合格后方可施工。
4.2热轧钢筋的接头，应符合下列规定：4.2.1应采用闪光对焊或电弧焊连接，并以闪光对焊为主。
4.2.2拉杆中的钢筋不论其直径大小，均应采用焊接为主。
4.2.3在钢筋密列的结构内，当钢筋间净距小于其直径的 1.5倍或30mm(竖向)和45mm(横向)时，不得使用搭接接头，搭接接头的配置，在任何截面内都应与邻近的钢筋保持适当距离，并应符合4.5条。
4.2.4跨度大于10m的梁，不得采用搭接接头。
4.2.5钢筋的焊接接头，应于安装前在工厂（场）内焊妥，仅在极个别情况下，脚手架上施焊。
4.3热孔光圆钢筋和热孔带肋钢筋的接头采用搭接、帮条电焊焊接时除应满足强度要求外，尚应符合下列规定4.3.1搭接接头的长度，帮条的长度和焊缝的总长度和焊缝的总长度应符合附录A。
4.3.2搭接接头钢筋的端部应预见弯、搭接钢筋的思张应位于同一直线上。
4.3.3帮条电弧焊的帮条，宜采用与补焊钢筋同级别、同直径的钢筋，当采用同级别不同级别的钢筋作帮条，且衩焊钢筋与帮条钢筋均为I 级钢筋时，两帮条钢筋的直径应大于或等于0.8d(d为被焊钢筋的直径)当被焊钢筋与帮条钢筋为II、III级钢筋时，两帮条钢筋的直径应大于或等于0.9d。
帮条与被焊钢筋的思线应在同一平面上。
4.3.4焊缝h应等于或大于0.3d，并不得小于4mm，焊缝宽度b应等于或大于0.7d，并不得小于8mm。
4.3.5钢筋与钢板进行搭接焊时，搭接长度应等于或大于钢筋直径的4倍（I级钢筋或5倍（II级钢筋）。
钢筋焊接作业指导书
钢筋焊接作业指导书一、施工准备..1.工程结构中所采用的钢筋,其质量要符合现行国家标准的要求。
2.钢筋应有出厂质量证明书或试验报告单,并经取样试验合格后方可使用。
3.钢筋焊接时所用焊条要符合国家标准要求并有出厂合格证及试验报告单。
4.负责钢筋焊接工作的电焊工要持有焊工上岗证。
二、施工工艺及技术要求1.热轧钢筋的对接焊接,可采用闪光对焊、电弧焊、电渣压力焊和埋弧压力焊等方法。
其具体方式可视在施工工程的具体情况拟定。
2.钢筋焊接的接头形式、焊接工艺和质量验收,应符合国家现行标准《钢筋焊接及验收规程》的有关规定。
钢筋焊接接头的试验方法应符合国家现行标准《钢筋焊接接头试验方法》的有关规定。
3.钢筋焊接前,必须根据施工条件试焊,合格后方可施焊,焊工需在规定的范固内进行焊接操作。
4.冷拉钢筋的闪光对焊或电弧焊,应在冷拉前进行,冷拔低碳钢丝的接头不得焊接。
5.轴心受拉和小偏心受拉杆件中钢筋接头,均应焊接。
6.普通砼中直径大于22mm的钢筋和轻骨料砼中直径大于2Omm的I级钢筋及直径大于25mm的II、III级钢筋的接头,均应采用焊接。
对轴心受压和偏心,受压柱中的受压钢筋的接头,当直径大于32mm时,应采用焊接。
7.当受力钢筋采用焊接接头时,设置在同一构件内的焊接接头应相互错开。
8.焊接接头距钢筋弯折处,不应小于钢筋直径10倍,且不宜位于构件的最大变矩处。
9.在任一焊接接头中心至长度为钢筋直径d的35倍,且不小于50Omm的区段内,同一根钢筋不能有两个接头。
10.接头应设置在受力较小部位,且在同一根钢筋全长上宜少设接头。
1 1.承受均布荷载作用的屋面板、楼板等,简支受弯构件,当在受拉区内配置的受力钢筋少于3根时,可在跨度两端各四分之一跨度范围内设置一个焊接接头。
三、质量要求1.网的长、宽及网眼的尺寸允许偏差不应大于±10 mm。
2.骨架的宽、高允许偏差不应大于士5mm；3.骨架的长允许偏差不应大于±10 mm。
钢筋焊接作业指导书
钢筋焊接作业指导书一、编制依据：甘肃省商业招待所营业楼施工图、现行施工质量验收规范。
二、作业条件：钢筋进场取样复试合格，钢筋焊接试件试验合格，机具齐备，电力供应正常。
三、作业机具：埋弧电渣压力焊机及其配套卡具、工具。
四、作业要求：本作业指导书只针对该工程钢筋的电渣压力烛焊和单、双面电弧焊连接。
1、框架柱纵筋1)框架柱纵筋接长采用电渣压力焊，其工艺流程为：检查设备、电源→钢筋头端头制备→安装焊接夹具和钢筋→安施焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查。
2)钢筋安装之前，焊接部位和电极钳接触的150区段内的锈斑、油污、杂物等应清除干净，钢筋端部若有弯折、扭曲，应予矫正处理。
3)焊接夹具应安装在钢筋端部适当位置，一般为1/2焊剂罐高度偏下5~10，以确保焊接处的焊剂有足够的掩埋深度。
置于夹具内的钢筋焊接部位应处于同轴状态。
先使上、下钢筋接触，通电后将上部钢筋提升2~4毫米，引燃电弧然后继续提升数毫米，待电弧稳定后，随着钢筋的熔化借助操纵杆使上钢筋逐渐下降，此时电弧熄灭，转化为电渣过程，焊接电流通过渣池而产生电阻热，使钢筋端部继续熔化，待熔化留量达到规定数值（30~40）后，切断电源，用适当的压力迅速挤压，使挤出熔化金属形成坚实接头，冷却3~5秒后即可打开焊药盒回收焊剂，卸掉夹具，并敲掉焊渣。
4)电渣压力焊接头焊接缺陷及消除措施2梁钢筋接长单面、双面搭接电弧焊1）钢筋实施单、双面电弧焊应按以下要求进行：A根据钢筋的级别、直径选择焊条和焊接参数B焊接地线与钢筋紧密接触C焊接过程中及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满D焊接端钢筋应预弯4º，并应使两钢筋的轴线在一直线上。
五、质量标准1钢筋焊接完毕应对全部焊接接头进行外观检查。
1）电渣压力焊接头外观应焊包均匀，凸出钢筋表面的高度应大于或等于㎜，钢筋与电极接触处应无烧伤缺陷。
接头处钢筋轴线的偏移不得大于0.1倍的钢筋直径，同时不得大于2㎜，接头处的弯折不得大于4°。
钢筋焊接作业指导书
1、合用于工程中的焊接钢筋，其性能应分别符合下列现行国家标准的规定： (1)带肋钢筋应符合 GB1499-1998 《钢筋混凝土用热轧带肋钢筋》的规定。
(2)光圆钢筋应符合 GB13013-1991 《钢筋混凝土用热轧光圆钢筋》的规 定。
2、凡施焊的各种钢筋、钢板均应有材质证明书或者试验报告单。
焊条、焊剂应 有合格证。
各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀，受潮变质的 措施。
钢 筋 焊 接 方 法 的 适 用 范 围1、焊接接头(1)热轧钢筋应按图纸或者监理工程师批准采用闪光对焊或者电弧焊。
所有焊工应在开始工作之前进行考核和试焊，合格后方可施焊。
焊接工艺、参数应经监理工 程师允许。
每一个焊点应经合格的检查人员彻底检查。
钢 筋 级 别 热 轧 Ⅰ ~ Ⅲ 级热 轧 Ⅳ 级 余 热 处 理 Ⅲ 级 热 轧 Ⅰ ~ Ⅲ 级双 面 焊余 热 处 理 Ⅲ 级热 轧 Ⅰ ~ Ⅲ 级单 面 焊余 热 处 理 Ⅲ 级 热 轧 Ⅰ ~ Ⅲ 级双 面 焊余 热 处 理 Ⅲ 级热 轧 Ⅰ ~ Ⅲ 级单 面 焊余 热 处 理 Ⅲ 级适 用 范 围钢 筋 直 径 ( m m )10 ~ 40 10 ~ 25 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25焊 接 方 法闪 光 对 焊帮 条 焊电 弧 焊搭 接 焊(2)钢筋的纵向焊接，应采用闪光对焊；当缺乏闪光对焊条件时，可采用电 弧焊(帮条焊、搭接焊)。
钢筋焊接接头应符合 JGJ18-1996 《钢筋焊接及验收规 程》的有关规定。
(3)在不利于焊接的气候条件，施焊场地应采取适当的措施。
当环境温度低 于 5℃时，钢筋在焊接前应预热；当温度低于-20℃时，不得进行电焊。
(4)钢筋与钢板连接，应按电弧焊接的规定焊接。
2、钢筋闪光对焊(1)为了保证对焊质量，钢筋的焊接端应在垂直于钢筋的轴线方向切平，两 焊接端面彼此平行。
钢筋焊接作业指导书
钢筋焊接作业指导书一、引言钢筋焊接是建筑施工中常见的一项工艺，它是将钢筋通过焊接技术连接在一起，以增强混凝土结构的强度和稳定性。
本指导书旨在提供钢筋焊接作业的详细指导，确保焊接作业的质量和安全。
二、作业准备1. 确保焊接区域周围没有易燃物质，保持通风良好。
2. 检查焊接设备和工具的完好性，确保其正常工作。
3. 确保焊工穿戴符合安全要求的个人防护装备，包括焊接面罩、焊手套、防护鞋等。
三、焊接前的准备工作1. 清理钢筋表面的杂物和锈蚀物，确保焊接接头的质量。
2. 检查钢筋的尺寸和位置是否符合设计要求。
3. 确定焊接接头的类型和位置，并进行标记。
四、焊接操作步骤1. 根据焊接接头的类型选择合适的焊接方法，包括手工电弧焊、气体保护焊等。
2. 根据焊接材料的规格和要求，选择合适的焊条或焊丝。
3. 进行焊接前的预热操作，确保焊接材料的温度适宜。
4. 进行焊接操作，注意以下事项：- 控制焊接电流和电压，确保焊接接头的质量。
- 控制焊接速度，避免焊接过热或过冷。
- 确保焊接接头的形状和尺寸符合要求。
- 确保焊接接头的焊缝充满，无气孔和夹渣等缺陷。
5. 完成焊接后，及时进行焊缝的修整和清理，确保焊接接头的光洁度和平整度。
五、焊接质量控制1. 进行焊接接头的可视检查，确保焊缝的质量和完整性。
2. 进行焊接接头的无损检测，包括超声波检测、射线检测等，确保焊接接头无缺陷。
3. 进行焊接接头的力学性能测试，包括拉伸试验、弯曲试验等，确保焊接接头的强度和韧性符合要求。
六、安全注意事项1. 在焊接作业过程中，严禁在焊接区域内进行其他作业。
2. 焊工应注意自身的安全，避免电击、火灾等事故的发生。
3. 焊接现场应保持整洁，避免杂物堆积和滑倒等意外事故。
七、常见问题解决方法1. 焊接接头出现气孔时，应调整焊接参数，确保焊接接头的质量。
2. 焊接接头出现夹渣时，应及时清理焊缝，并重新进行焊接操作。
3. 焊接接头出现焊缝不充满时，应调整焊接速度和焊接角度，确保焊缝的完整性。
钢筋焊接作业指导书
4.3.3 电渣压力焊和预埋件埋弧压力焊中，可采用 HJ431 焊剂。 4.3.4 当采用低氢型碱性焊条时，应按照使用说明书的要求烘陪，且宜 放入保温筒内保温使用；酸性焊条若在运输或存放中受潮，使用前亦应烘 陪后方能使用。烘焙时间为 2 小时，温度在 250-300°C 。 使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀后使用。 4.3.5 每批钢筋正式焊接之前，必须进行现场条件下钢筋焊接性能试 验。合格后，方可正式生产。 4.3.6 钢筋焊接之前，必须清除钢筋焊接部位的铁锈、焊渣、油污等， 钢筋端部的扭曲，弯折应予以矫直或切除。 4.3.7 对焊机、电渣压力焊机的电源开关箱内装设电压表，以便观察电 压波动情况。 5、操作工艺 5.1 工艺流程 电弧焊：清理基层→整料→电弧焊→敲熔渣→电弧焊。 闪光对焊：清理基层→闪光→预热→闪光焊。 电渣压力焊：清理基层→引弧→电弧→电渣→断电顶压。 5.2 操作方法 5.2.1 电弧焊 5.2.1.1 操作方法 1.清理基层，钢材要除锈、配料、对号入座。 2.整料，按加工好的料，配料，对号入座。 3.电弧焊，引弧应放在钢板或帮条上进行，防止烧伤主筋，且焊缝要 有足够的熔深，应熔合良好。 4.敲溶渣，第一道焊接缝结束后，要敲去熔渣，才能进行第二道焊接 缝的焊接。 5.电弧焊，第二道焊缝要平稳，光滑，不得有气泡，要连续施焊，形 成溶池，保证钢筋端部熔合良好，弧坑应填满。 5.2.1.2 具体操作要求 钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊 5 种接头型式。焊接前，清除钢筋或钢板焊接部位与电极接触的钢筋表面上
3.坡口焊
a、 将钢筋端头进行切口，使坡口面平顺，切口边缘无裂纹、钝边和
缺棱。
b、 坡口平焊时，V 形坡口角度为 55°～65°；坡口立焊时，坡口角
最新钢筋-钢筋焊接-机械连接试验作业指导书
2020/1/13
12
• ⑷试验方法 • 按GB/T228要求进行拉伸直至试样断裂。 • 断裂后测量
2020//13
13
• 4钢筋称量试验 • ⑴试验设备 • 电子秤 钢尺 • ⑵检验标准
• 1499.2-2007 • ⑶测量方法 • 试验应从不同钢筋上取下5根长度不小于500mm的试样，长度逐支测量精度
应达到1mm。测量总重量时，应精确到不大于总重量的百分之一。 • 检测结果数值修约判定应符合YB/T081的规定。 • 计算公式
2020/1/13
14
• 八、注意事项
• 试验出现下列情况之一其试验结果无效,应重做同样数量试样的试验：
• 试样断在标距外或断在机械刻划的标距标记上,而且断后伸长率小于规定最小 值；试验期间设备发生故障,影响了试验结果；
后做试验。
• 五、检测项目及其对应标准 • 1. 检测项目 • 拉伸试验、弯曲试验 • 2. 检验标准
• ⑴钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头拉伸试验 结果均应符合下列要求：
• ①3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；
• ②至少应有2个试件断于焊缝之外，并应呈延性断裂。
不合格时，允许在抽三根试件进行复检，复检仍不合格时判为工艺 检验不合格。
2020/1/13
21
• 试验结果应符合图表。Ⅰ级、Ⅱ级、Ⅲ级接头的抗拉强度必须符合下表的规定。
2020/1/13
22
• 本条规定了各级接头的抗拉强度。抗拉强度是接头最基本也是最重要的性能， 本条为必须严格遵守的强制性条文。
• 拉伸试件截取长度为：l≥10d+200mm • 凡表中规定取两个试件的，均应从两根（或两盘）中分别切取，每根钢筋上
焊接钢筋试验作业指导书
焊接钢筋试验作业指导书一、钢筋常用焊接方法钢筋焊接方法一般有电阻点焊、闪光对焊、电弧焊( 双面帮条焊、单面帮条焊、双面搭接焊、单面搭接焊、熔槽帮条焊、坡口焊、窄间隙焊 ) 、电渣压力焊、气压焊、预埋件电弧焊和预埋件埋弧压力焊。
二、钢筋焊接接头常规试验(I)点焊 ( 焊接骨架和焊接网片 ) ：抗剪试验及抗拉试验；(2)闪光对焊：抗拉试验及冷弯试验；(3)电弧焊接头：抗拉试验；(4)电渣压力焊：抗拉试验；(5)预埋件 T 形接头埋弧压力焊：抗拉试验。
三、焊接钢筋试件取样方法和数量焊接钢筋试验的试件应分班前焊试件和班中焊试件。
班前焊试件用于焊工正式焊接前的考核和焊接参数的确定；班中焊试件用于对成品质量的检验。
班前焊试件制作：在焊接前，按同一焊工、同钢筋级别及规格、同焊接型式取模拟试件一根。
试验项目按班中焊要求。
班中焊试件的取样方法和数量按焊接种类分别叙述如下：1．点焊 ( 焊接骨架和焊接网张)(I)钢筋级别、规格、尺寸均相同的焊接制品，即为同一类型制品。
同一类型制品每 200 件为一验收批。
(2)热轧钢筋点焊，每批取一组试件 ( 三件 ) 做抗剪试验。
(3)冷拔低碳钢丝点焊，每批取两组试件 ( 每组三个 ) ，其中一组做抗剪试验，另一组对较小直径的钢丝做拉伸试验。
2．钢筋闪光对焊接头(1)钢筋加工单位：同一工作班内、同一焊工、同一钢筋级别规格、同一焊接参数，每200 个接头为一验收批，不足20() 个接头时也按一批计算。
(2)施工现场：每单位工程的同一焊工、同一钢筋级别规格、同一焊接参数，每200 个接头为一个验收批，一周内连续焊接时可以算，一周内累计不足200 个接头时亦按一批计算。
(3)每一验收批成品中取一组六个试样 ( 一个拉力试件、三个弯曲试件 ) 。
(4) 焊接等长的预应力钢筋( 包括螺丝端杆与钢的焊接接头) ，可按生产条件制成模拟试件。
3．钢筋电弧焊接头(1)钢筋加工单位：同一焊工、同一钢筋级别及规格、同一类型接头、同一焊接部位，每300 个接头为一验收批，不足300 个接头时也按一批计算。
钢筋焊接试验作业指导书
钢筋焊接试验作业指导书一、试验目的：本试验旨在指导钢筋焊接作业，确保焊接质量符合相关标准和要求，保证焊接接头的强度和可靠性。
二、试验设备和材料：1. 焊接设备：焊接机、焊接电缆、焊接枪等。
2. 钢筋材料：符合国家标准的钢筋。
3. 焊条：符合国家标准的焊条。
4. 钢筋连接件：焊接接头。
三、试验步骤：1. 准备工作：a. 检查焊接设备的工作状态，确保设备正常运行。
b. 检查焊接电缆和焊接枪的连接是否良好。
c. 检查钢筋材料和焊条的质量是否符合要求。
2. 钢筋焊接准备：a. 清理焊接接头的表面，确保无油污、锈蚀等杂质。
b. 按照设计要求将钢筋连接件正确放置在焊接接头位置上。
3. 焊接操作：a. 根据焊接接头的类型和规格，选择合适的焊接电流和焊接时间。
b. 在焊接接头两侧各焊接一层焊缝，确保焊接接头的强度。
c. 检查焊接缝的质量，确保焊缝的密实度和焊接强度。
4. 试验评估：a. 对焊接接头进行可视检查，确保焊缝无裂纹、夹渣等缺陷。
b. 进行焊接接头的拉伸试验，测定焊接接头的强度和断裂伸长率。
c. 根据试验结果评估焊接接头的质量，是否符合相关标准和要求。
四、安全注意事项：1. 在进行焊接操作前，必须佩戴防护眼镜、焊接手套等个人防护装备。
2. 确保焊接场所通风良好，避免焊接产生的有害气体对人体造成伤害。
3. 焊接设备必须接地，确保操作人员的电气安全。
4. 焊接操作过程中，注意避免触碰焊接电缆和焊接枪的导电部份，以免触电事故发生。
五、试验结果分析与总结：根据试验评估的结果，对焊接接头的质量进行分析和总结，如果焊接接头的强度和断裂伸长率符合相关标准和要求，说明焊接作业质量良好；如果不符合要求，则需要检查焊接操作是否存在问题，并采取相应的措施进行修复或者改进。
六、试验记录：在试验过程中，必须详细记录试验的各项数据和结果，包括焊接接头的规格、焊接电流、焊接时间、焊接缝的质量评估结果等。
这些记录将作为以后焊接作业质量控制和改进的参考依据。
钢筋(焊接、连接件)试验作业指导书
钢材（焊接、连接件）物理试验1、目的实验员准确、科学的检测钢筋混凝土用钢材的屈服强度、抗拉强度、伸长率、弯曲变形性能及反向弯曲变形性能来判定该钢材是否合格。
2、适用范围本程序适用于本实验室检测人员在钢材（焊接件）试验中对来样的识别、处置、试验及相关应用标准的使用等管理。
3、职责1）检测人员必须为持证上岗人员，试验工必须在相关监督员的监督下才可操作。
2）负责对来样的完整性和对应于检测要求的适宜性进行检查。
3）严格按照所检样品的技术标准，选择适宜的机器和相应的操作规程。
4）做好试验原始记录，对试验数据的科学性、准确性负责，对不合格品及时填写不合格品通知单，上报室质量负责人，通知相关单位。
5）严格按操作规程使用仪器、设备，做好机器维护保养6）工作，认真填写运行记录。
7）严格执行安全制度，做到文明检验，离岗时，检查水电源，防止事故的发生。
8）认真钻研业务，及时学习新标准、新技术不断提高水平。
因个人的工作失误，造成的质量问题，给实验室带来不良影响，视情节轻重，给予行政处分或送交司法部门。
4、引用标准a、钢筋混凝土用热轧光圆钢筋GB1499.1-2008b、钢筋混凝土用热轧带肋钢筋GB1499．2-2007c、金属拉伸试验方法GB/T288-2010d、混凝土结构工程施工质量验收规范GB50207-2002e、钢筋焊接接头试验方法标准JGJ/T27-2012f、冷轧带肋钢筋混凝土结构技术规程JGJ95-955、检验项目一：钢筋原材（一）钢筋原材取样新进钢材依据《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008和《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2008，进行弯曲、拉伸试验检测、重量偏差。
最大力下总伸长率。
牌号有HPB、HRB两种。
按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，超过60t的部分，每增加40t(或不足40t的余数)，增加一个拉伸和弯曲试验试样。
钢筋焊接接头检验作业指导书
钢筋焊接接头检验作业指导书1 术语1.1 钢筋闪光对焊将两钢筋安放成对接形式，利用电阻热时接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
1.2 钢筋电弧焊以焊条作为一极，钢筋作为一级，利用焊接电流通过产生的电弧热进行的一种熔焊方法。
1.3 钢筋电渣压力焊将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
1.4 钢筋气压焊采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。
1.5 预埋件钢筋埋弧压力焊将钢筋与钢板安放T型接头形式，利用焊接电流通过，在焊剂层下产生电弧，形成熔池，加压完成的一种压焊方法。
1.6 钢筋机械连接通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一跟钢筋的连接方法。
1.7 熔合区焊接接头中，焊缝与热影响区相互过渡的区域。
1.8 热影响区焊接或热切割过程中，钢筋母材因受热的影响（但未熔化），使金属组织和力学性能发生变化的区域。
1.9 延性断裂伴随明显塑性而形成延性断口（断裂面与拉应力垂直或倾斜，其上具有细小的凹凸，呈纤维状）的断裂。
1.10 脆性断裂几乎不伴随塑性变形而形成脆性断口（断裂面通常与拉应力垂直，宏观上由具有光泽的亮面组成）的断裂。
2 检测依据GB/T228.1-2010 《金属拉伸试验方法》JGJ18-2012 《钢筋焊接及验收规程》JGJ/T27-2001 《钢筋焊接接头试验方法》GB/T232-2010 《金属材料弯曲试验方法》JGJ107-2010 《钢筋机械连接通用技术规程》3 取样方法3.1 钢筋闪光对焊接头a、闪光对焊接头的质量检验，应分批进行外观检查和力学性能检验，并应按下列规定作为一个检验批；b、力学性能检验时，应从每批接头中随机切取6个接头，其中3个做拉伸试验，3个做冷弯试验；c、焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件制作模拟试件；d、螺丝端杆接头可只做拉伸试验；e、封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验。
钢筋焊接作业指导书
钢筋焊接作业指导书一、钢筋电弧焊本工艺原则合用于工业与民用建（构）筑物旳钢筋砼中旳焊接φ10-40和Ⅰ、Ⅱ、Ⅲ级钢筋。
电弧焊是运用弧焊机使焊条和焊机之间产生高温，熔化焊条与焊件旳金属凝固后形成条焊级。
（一）施工准备1、机械设备电弧焊旳重要设备是电弧焊机，弧焊机可分为交流和直流两类。
2、材料钢筋：多种规格、级别旳钢筋，必须有出厂合格证，进场后经物理性能检查，对于进口钢材须增长化学性能检查，经检查合格后，方能使用。
焊条：按钢构造有关规定执行，焊条应分类、分牌号放在通风良好，干燥旳仓库保管好，重要工种焊条，要保持一定旳温度和湿度，焊条焊接前一般在20-25摄氏度烘箱内烘干。
作业条件：⑴焊工经培训考核：持证上岗。
⑵弧焊机等机具设备完好，焊机要按规定对旳接通电源，规定电源符合施焊规定。
（二）操作工艺1、帮条焊与搭接焊工艺⑴帮条焊与搭接焊施焊前，配装与定位应符合下例规定：1）采用帮条焊时，两主筋断面之间旳间隙应为2-5mm；2）采用搭接时，钢筋旳预弯和安装，应保证两钢筋轴线在一直线上；3）帮条与钢筋之间用四点定位焊固定；搭接焊时，用两点固定；定位焊缝应离帮条或搭接端部20mm以上。
⑵施焊时，引弧应在帮条或搭接钢筋一端开始，收弧应在帮条或搭接钢筋端头上，弧坑应填满，多层施焊时，第一层焊缝应有足够旳熔深，主焊缝与定位焊缝，尤其是在定位焊缝旳始端与终端，应熔合良好。
⑶钢筋接头采用帮条焊或搭接焊时，焊缝长度不应不不小于帮条或搭接长度，焊缝高度H≥0.3D，并不得不于4mm；焊缝宽度B≥0.7D,并不得少于10mm。
钢筋与钢板接头采用搭接焊时，焊缝高度H≥0.35D,并不得超过6mm；焊缝宽度B≥0.5D，并不得少于8mm。
2、坡口焊操作工艺⑴施焊前旳准备工作，应符合下列规定：1）钢筋坡口焊面平顺，凹凸不平度不得超过1.5mm，切口边缘不得有裂缝和较大旳钝边、缺棱；2）钢筋坡口平焊时，V形坡口角度为55-65。
坡口立焊时，坡口角度为45-55，其中下钢筋为0-10，上钢筋为35-45；3）钢垫板长度为40-60mm，厚度为4-6mm，平焊时，钢垫板宽度为钢筋直径加10mm立焊时，其宽度等于钢筋直径。
钢筋焊接抗拉强度检测作业指导书
钢筋焊接抗拉强度检测作业指导书
5.4.1 试验目的：用于测定冷拔低碳钢丝电阻点焊和钢筋闪光对焊、电弧焊、点渣压力焊、预埋件埋弧压力焊的接头常温静力拉伸试验。
5.4.2 依据标准：《钢筋焊接接头试验方法标准》（JGJ/T27-2001）
5.4.3 仪器设备：拉力试验机或万能试验机。
5.4.4 试验步骤：
1、试验前，应采用游标卡尺复核钢筋的直径和钢板的厚度。
2、将试样夹紧于试验机上，加荷应连续而平稳，不得有冲击或跳动，加荷速度为10—30 MPa/s,直至将试件拉断为止。
5.4.5 试验验结果的计算：
抗拉强度按下式计算：бb=Pb/F0
бb---试件的抗拉强度；
Pb----试件拉断前的最大荷载
F0----试件公称横截面积；
5.4.6 试验结果评定：
闪光对焊接头拉伸试验结果应符合下列要求：
1、3个接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；余热处理Ⅲ级钢筋接头试件的抗拉强度均不得小于热轧Ⅲ级钢筋抗拉强度570MPa；
2、至少有两个试件断于焊缝之外，并呈延性断裂。
当试验
结果有1个试件的抗拉强度小于上述规定值，或有2个试件在焊缝或热影响区发生脆性断裂时，应再取6个试件进行复验。
复验结果仍有1个试件的抗拉强度小于规定值时，或有3个试件断于焊缝或热影响区，呈脆性断裂，应确认该批接头为不合格品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋焊接检验作业指导书
1、样品制备
⑴、钢筋混凝土和预应力混凝土用钢筋的电阻点焊、闪光对焊、电弧焊、电渣压力焊和埋弧压力焊五种焊接方法的焊接工艺性能的检验。
⑵、各种焊接方法的试件数量见下表：
每组试件数同一类型焊复验试件
量（个）接序号焊接方法数量
接头批量数弯曲抗剪拉伸
1 电阻点焊 3 3 200 双倍
倍双200
3
3
/
闪光对焊2
电弧焊
帮条3
300
搭接3
3
3坡口3
熔槽帮 34电渣压力300
预埋件埋5 300
3
压力⑶、拉伸试件的最小长
试件最小长mm
8d+Lh+240
电弧焊双面搭接双面5d+Lh+240单面搭接、单面帮8d+240 闪光对焊、电渣压力焊气压——帮条长度或搭接长度，钢筋帮条或搭接L注
度应符合下表要求帮条长度或搭接焊接型钢筋牌号
Lh
HBP235
单面≥8
≥4双面≥10HRB40单面HRB33RRB500
≥5双面注、搭接焊搭接长度除要满足上表要求外，还得满足小搭接长度不得小100mm
、切取试件时，应使焊缝处于试件长度的中间位置
⑷、弯曲试件长度按下式计算
L=D+2.5d+150mm
式中—试件长—弯心直(mm) —钢直(mm)
切取试件时，焊缝应处于试件长度的中央
弯心直按下表规定确定
钢筋焊接接头弯曲试验弯心直
钢筋级弯心直D(mm)
25mm25mm钢筋直3dⅠ2d
5dⅡ4d
6dⅢ5d
8d
Ⅳ7d
：、试验设备2．
⑴、万能材料试验机示值误差在±1％，
⑵、弯曲试验可在万能材料试验机或其它弯曲机上进行，并配上相应的弯心直径。
3、检测评定依据
《金属材料室温拉伸试验方法》GB/T238-2002
《金属材料弯曲试验方法》GB/T232-1999
《钢筋焊接接头试验方法标准》JGJ/T27-2001
《钢筋焊接及验收规程》JGJ18-2003
4、拉伸试验
拉伸试验→测量试件截面尺寸→试样夹紧在试验机上→均匀加荷直至拉断→读取记录荷载值及描述断裂状态→计算钢筋焊接接头拉伸试验，测定其抗拉强度，即试样拉断时所对应的最大应力。
其计算式为：
? = F/S(N/mm2)
0bb试中： —抗拉强度（MPa） F—试样拉bb断时的最大荷载（KN）；
2。
—试样公称横载面积（ Smm) 0GB/T228 注：结果修约符合、弯曲试验5弯曲试验→试件制备→根据试件直径
选取合适冷弯冲头，调整间距→试件放置冷弯座上→均匀加压→记录试件．
冷弯后的状态→评定合格与否。
6、结果评定
⑴、拉伸合格判断
a、3个接头试件抗拉强度均不小于该牌号钢筋规定的抗拉强度；RRB400接头试件的卡拉强度不小于570Mpa。
b、至少有2个试件断裂与焊缝外，并呈延性断裂。
⑵、拉伸不合格判断：
当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判断该批接头不合格。
⑶、复验条件判断：
当试验结果有1个试件的抗拉强度小于规定值，或有2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.1倍时，应进行复验。
复验时应在切取6个试件检验。
当仍有1个试件抗拉强度小于规定值，或3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于
钢筋规定强度的1.1倍时，则判定该批接头为不合格品。
⑷、弯曲合格判断：
有2个或3个试件外出（含焊缝和热影响区）未发生破裂，则评定弯曲合格
⑸、弯曲不合格判断：
个试件均发生断裂，则判定该批接头不合格。
3当．
⑹、弯曲复验判断
当有两个试件发生破裂，应进行复验。
应在切取6个试件检验，当有仍有3个试件发生破裂时，应判定该批接头为不合格品。
注：当试件外侧横向裂纹宽度达到0.5mm时，则认定已经破裂。
