继电器的调试方法
一.电流继电器实验
1.实验方法与步骤
⑴、外观与机械检查
1)检查转轴的纵向和横向活动范围:其活动范围应在0.15~0.3mm内。
2)检查舌片与电磁铁的间隙:“Z”形舌片活动范围为7°,舌片在静止和运动过程中不应与磁极相碰,并且有不小于0.5mm的间隙,间隙要求上下均匀。
3)检查触点:动、静触点间间距为1.5~2.0mm,继电器动作时,所交角度为55度~65度,且动触点在距静触点首端约1/3处接触,然后滑行至末端1/3处终止。两个静触点倾斜度一致,并位于同一平面上。
⑵、动作电流和返回电流
1)接线如图4所用设备:电源刀闸一把,单相自耦调压器一台,升流器一台,交流电流表一只,DL-11电流继电器一只,指示灯一个。
图4
2)测定电流继电器的动作电流与返回电流:
①选择继电器线圈的连接方式(线圈串连时,其动作值即是刻度盘上所示的值,线圈并联时,其动作值为刻度盘上读数的两倍)。调整继电器的指针(改变弹簧的拉力)于刻度最小,合上刀闸,调整调压器的输出增大至继电器动作(灯
亮),读取动作电流(I
op );再减小调压器的输出至灯灭,读取返回电流(I
re
)。
将 I
op 、I
re
填入表中,计算出返回系数。
K
re
=I
re
/I
op
②改变继电器线圈的串连、并联方式,再进行整定值的选择。分别再次测
量其 I
op 、I
re
,并且填入表中,计算出返回系数。
③以上实验,要求平稳单方面地调整电流数值,并应注意舌片转动情况。如遇到舌片中途停顿或其它不正常情况,应检查轴承有无污垢、触点位置是否合适、舌片与电磁铁有无相碰等。
④动作值、返回值测量重复3次,每次测量值与整定值的误差不应大于±3%。否则应检查轴承与轴尖。
⑶、继电器动作时间的测量
1)将继电器按图1-9接入电路。
2)合上电源,将电流调整至1.2倍额定值,再拉开刀闸。
3)起动401秒表,将其选择开关“K”定于“连续性”位置;手按回零按钮,使指针回到“0”位。
4)迅速合上刀闸,此时401秒表的读数即为继电器的动作时间,作3次取平均值填入表中(此时,动作时间不大于0.15秒)。
5)将电流增大到1.5倍动作值,再次进行测量(此时,动作时间不大于0.03秒)。
图5
⑷、电流继电器的调整方法
1)动作值不符合刻度盘时,应按以下方法调整:
①将继电器的把手放在最大值,当测出的动作电流值大于盘上数值时,应调整起始位置限制螺杆(在电木架左上方),使其移近磁极;小于盘上读数时,可将舌片的起始位置远离电磁铁的磁极。
②继电器的调整把手在最小刻度值时,主要调整弹簧,以改变动作值。顺时针移动弹簧使电流减小,反之增大。
2)电流继电器的返回系数不应小于0.85,当返回系数大于0.9时应注意触点压力不应太小。返回系数不满足规定的调整方法有:
①返回系数小于0.85大于0.9时,调整静触点片弹力,改变动触点位置。
②返回系数小于0.8时,应将舌片取下,弯曲舌片端部;或调整舌片在磁极间的位置。舌片起始位置离开磁极的距离愈大,返回系数愈小,反之愈大;舌片终止位置距离磁极的间隙愈大,返回系数愈大,反之愈小(调整舌片终止位置的限制螺杆安装在电磁铁的右上方)。
二.低压继电器
1.实验方法与步骤
(1)外观与机械检查
1)检查转轴的纵向和横向活动范围。其活动范围应在0.15~0.3mm内。
2)检查舌片与电磁铁的间隙。“Z”形舌片活动范围为7°舌片在静止和运动过程中不应与磁极相碰,并且有不小于0.5mm的间隙,间隙要求上下均匀。
图6
3)检查触点。动、静触点间间距为1.5~2.0mm,继电器动作时,所交角度为55度~65度,且动触点在距静触点首端约1/3处接触,然后滑行至末端1/3处终止。两个静触点倾斜度一致,并位于同一平面上。
(2)动作电压与返回电压
1)接线如图1-10,所用设备:电源刀闸一把,单相自耦调压器一台,交流电压表一只,DJ-132电压继电器一只,指示灯一个。
2)测定电压继电器的动作电压与返回电压:
①、选择继电器线圈的连接方式(线圈并连时,其动作值即是刻度盘上所示的值,线圈串联时,其动作值为刻度盘上读数的两倍)。调整继电器的指针(改变弹簧的拉力)于刻度最小,合上刀闸,调整调压器的输出增大至100V,均匀地降低电压至继电器动作(灯亮),读取动作电压(U
op
);再增加调压器的输
出至灯灭,读取返回电压(U
re )。将U
op
、U
re
填入表中,计算出返回系数。
K
re
=U
re
/ U
op
②、改变继电器线圈的串连、并联方式,再进行整定值的选择。分别再次
测量其U
op 、U
re
,并且填入表中,计算出返回系数。
③、动作值、返回值测量重复3次,每次测量值与整定值的误差不应大于±3%。否则应检查轴承与轴尖。

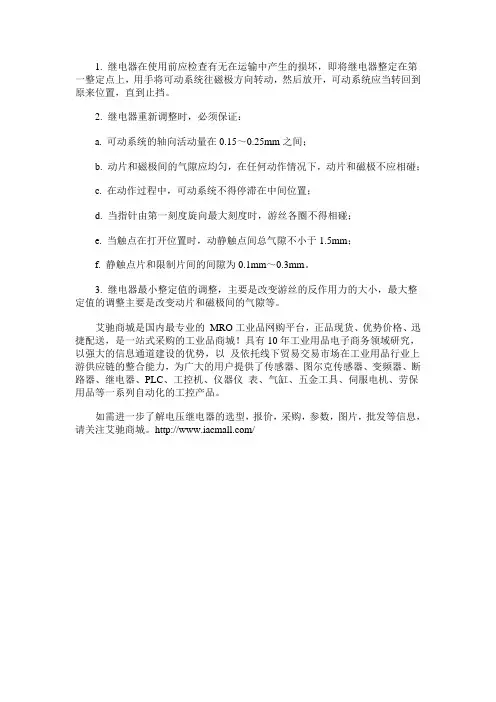

(3)电压继电器的调整方法——与电流继电器相同。
三. 时间继电器实验
1.实验方法与步骤
(1)机械部分检测
1)检查继电器内部各零件是否完好,螺丝是否牢固,接线是否可靠。
2)观测衔铁是否灵活,有无明显摩擦,返回应灵活自如。
3)时间机构的走动,从开始直至最终位置应均匀,不得忽快忽慢、跳动、停卡或滑行。
4)静触点的固定板,当松开固定螺丝时,转动应灵活无摩擦,动触点在距静触点首端约1/3处接触,然后滑行至1/2处终止,可靠的闭合静触点。
(2)所用设备:电源刀闸两把,滑线式电阻器一台,直流电压表一只,时间继电器一只,401秒表一块。
(3)动作电压与返回电压的测定
1)将继电器如图7接入电路。
图7
2)合上刀闸,调整滑线电阻使电压上升至时间继电器的衔铁刚好被吸入,此时的电压值为继电器的动作电压(直流继电器的动作电压不大于70%的额定电压值)。然后减小继电器的输入电压值,电压降低到使继电器的衔铁返回,此时的电压值为继电器的返回电压(直流继电器的返回电压要求大于5%的额定电压值)。
(4)动作时间的整定
1)将继电器如图8接入电路。
图8
2)合上直流电源,将继电器的输入电压调整至额定值(220V),拉开刀闸,将电源断开。
3)合上交流电源起动401秒表,将其选择开关“K”定于“连续性”位置;手按回零按钮,使指针回到“0”位。
4)合上直流刀闸,依次测量继电器在各种刻度下的动作时间。
(5)时间继电器的调整方法
1)当刻度起始位置与定值不符,首先调整刻度盘的位置以满足要求,如动作时间长可将刻度盘往顺时针方向移动一个角度。
2)在最大刻度处与定值不符则应调整钟表机构。
3)调整钟表机构时,将延时静触点及刻度盘取下,将外壳作为延时动触点,扇形齿终点限止挡对外壳绝缘可作为静触点,接入秒表进行检验。
