半导体薄膜材料的制备研究现状
半导体薄膜
汇报人：XX
目录
• 半导体薄膜概述 • 半导体薄膜制备技术 • 半导体薄膜结构与性能 • 半导体薄膜应用实例 • 半导体薄膜材料发展趋势与挑战
01
半导体薄膜概述
定义与特点
定义
半导体薄膜是一种具有半导体性质的薄膜材料，其厚度通常在纳米至微米级别 。这种材料具有介于导体和绝缘体之间的电导率，因此被称为半导体。
。
缺陷对性能的影响
缺陷对半导体薄膜的性能有重要 影响，如影响载流子浓度、迁移
率、光学透过率等。
电子结构与能带
能带结构
01
半导体薄膜的能带结构决定了其电子状态和电子行为。通常包
括价带、导带和禁带三部分。
载流子类型
02
半导体薄膜中的载流子可以是电子或空穴，这取决于其掺杂类
型和浓度。
载流子浓度和迁移率
03
回收利用
建立完善的回收利用体系，对废旧半导体薄膜进行 回收和再利用，降低资源浪费和环境污染。
THANKS
感谢观看
大面积均匀性控制技术挑战
薄膜沉积技术
如化学气相沉积、物理气相沉积等，需要优化工艺参数，提高薄膜 大面积均匀性。
表面处理技术
如机械抛光、化学抛光等，可以改善基底表面粗糙度，提高薄膜附 着力和均匀性。
薄膜转移技术
如卷对卷技术、激光转移技术等，可以实现大面积薄膜的快速、高效 转移。
提高稳定性及寿命问题探讨
现状
目前，半导体薄膜的制备技术已经非常成熟，包括物理气相沉积、化学气相沉积、溶胶-凝胶法、电化学沉积等 多种方法。同时，半导体薄膜的应用领域也在不断扩展，涉及到电子、光电、生物医学、环境科学等多个领域。
应用领域与前景
应用领域

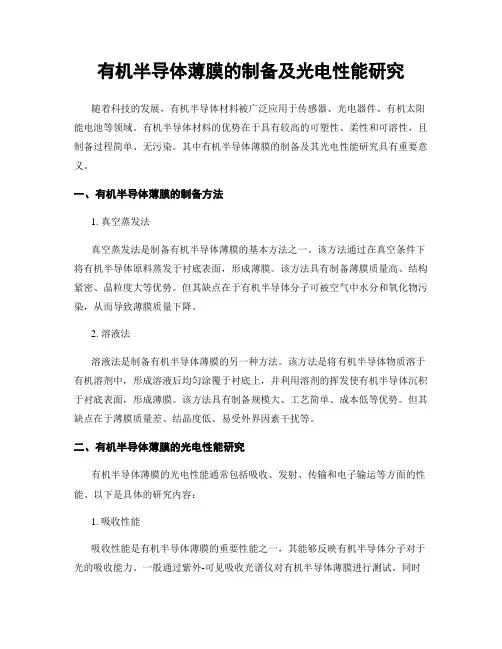

有机半导体薄膜的制备及光电性能研究
有机半导体薄膜的制备及光电性能研究随着科技的发展，有机半导体材料被广泛应用于传感器、光电器件、有机太阳能电池等领域。
有机半导体材料的优势在于具有较高的可塑性、柔性和可溶性，且制备过程简单、无污染。
其中有机半导体薄膜的制备及其光电性能研究具有重要意义。
一、有机半导体薄膜的制备方法1. 真空蒸发法真空蒸发法是制备有机半导体薄膜的基本方法之一。
该方法通过在真空条件下将有机半导体原料蒸发于衬底表面，形成薄膜。
该方法具有制备薄膜质量高、结构紧密、晶粒度大等优势。
但其缺点在于有机半导体分子可被空气中水分和氧化物污染，从而导致薄膜质量下降。
2. 溶液法溶液法是制备有机半导体薄膜的另一种方法。
该方法是将有机半导体物质溶于有机溶剂中，形成溶液后均匀涂覆于衬底上，并利用溶剂的挥发使有机半导体沉积于衬底表面，形成薄膜。
该方法具有制备规模大、工艺简单、成本低等优势。
但其缺点在于薄膜质量差、结晶度低、易受外界因素干扰等。
二、有机半导体薄膜的光电性能研究有机半导体薄膜的光电性能通常包括吸收、发射、传输和电子输运等方面的性能。
以下是具体的研究内容：1. 吸收性能吸收性能是有机半导体薄膜的重要性能之一，其能够反映有机半导体分子对于光的吸收能力。
一般通过紫外-可见吸收光谱仪对有机半导体薄膜进行测试。
同时也可以通过有机太阳能电池的研究，利用其内部光电转换原理，研究吸收性能对太阳能电池效率的影响。
2. 发光性能有机半导体薄膜的发光性能通常包括荧光和磷光两方面。
荧光是指当有机半导体分子受到光激励后，在较短的时间内直接释放能量，发出可见光的现象。
磷光则是指分子受到光激发后，先将能够从S1到T1(或Tn)的三线态组分建立达到基态，再放射出光。
通过研究有机半导体分子的电子结构和光敏性质，可以提高有机半导体薄膜的荧光和磷光性能。
3. 输运性能有机半导体分子的输运性能，直接影响光电器件的性能。
其中，电荷迁移率是衡量有机半导体薄膜输运性能的重要指标。
ZnO薄膜的制备与性能研究
ZnO薄膜的制备与性能研究ZnO是众所周知的一种半导体材料，近年来，它的应用领域不断扩大，包括光电技术、传感器技术、气敏技术、生物技术等领域。
其具有较高的透明度、电阻率、热稳定性和高电子迁移率等优异特性，使得其在各个领域中拥有巨大市场前景。
在这些应用中，ZnO薄膜则是ZnO材料的重要组件之一。
本文主要探讨ZnO 薄膜的制备及其性能研究。
一、ZnO薄膜制备方法1.溶胶-凝胶法ZnO薄膜制备的一种常见方法为溶胶-凝胶法。
该方法主要涉及将预先制备好的ZnO溶胶放置于合适的基底上，然后通过热退火的方式完成ZnO薄膜的制备。
使用该方法，可以获得良好的薄膜质量和较大的薄膜面积，同时可以随意控制薄膜厚度。
2.物理气相沉积法物理气相沉积法是ZnO薄膜制备中最常用的方法之一。
其主要通过采用物理气相沉积设备将高温气体通入反应室，然后将蒸汽通过传输管道沉积在基底上完成ZnO薄膜的制备。
该方法具有制备ZnO晶体中空气杂质较少、晶粒精细等显著的优点。
3.MBE法MBE法是利用分子束外延设备在超高真空环境下生长晶体的方法。
该方法制备的ZnO薄膜具有非常高的晶体质量。
然而，需要难以实现的极限条件，如超高真空环境和较高的晶体表面温度。
二、ZnO薄膜性能研究1.光电性能ZnO薄膜是光学和电学交叉的半导体薄膜。
关于ZnO薄膜的光学性能，已有许多研究。
例如，有研究人员证实了ZnO条纹薄膜在光学上具有比等宽薄膜更高的透射比，这是由于条纹薄膜的形态依赖性的折射率引起的。
此外，ZnO薄膜具有优越的光电转换性能，可用于太阳能电池、传感器等领域。
2.气敏性能ZnO薄膜的气敏性能是其另一个重要的应用领域，具有广泛的市场前景。
研究表明，ZnO薄膜的气敏性能受到薄膜厚度、沉积温度和掺杂类型等多个因素的影响。
例如，掺杂ZnO薄膜的气敏性能不仅可以提高灵敏度，还可以增加电阻率等方面的特性。
3.化学性质关于ZnO薄膜的化学性质，研究人员通常需要从其表面性质、表面反应等多个方面进行分析。
薄膜材料的应用及进展
薄膜材料的应用及进展薄膜材料是在一定的加工工艺下制成的厚度小于1毫米的材料。
随着科学技术的不断发展，薄膜材料已经被广泛应用于各个领域。
本文将从应用和进展两个方面介绍薄膜材料的发展现状。
一、应用：1、太阳能电池板：薄膜材料的应用最为突出的便是太阳能电池板。
通过采用热蒸发、电子束蒸发、溅射等技术，在底片上制成彩色薄膜太阳能电池板。
此外，薄膜太阳能电池板具有高效率、轻质化以及柔性等优点，成为新一代太阳能电池板的主要研究方向。
2、面板显示技术：另外，薄膜材料在面板显示技术中也有着广泛的应用，包括LED电视机、手机屏幕等。
甚至在手机屏幕领域，柔性薄膜技术也已经被开发出来，为顾客的应用带来更舒适的体验。
3、储能电池：在储能电池方面，薄膜材料也起到了重要的作用。
采用薄膜材料制成的锂离子电池，相比传统电池，具有更高的能量密度、更佳的稳定性和安全性，因此在大型储能设备、节能照明灯具、电动汽车等领域具有可观的市场前景。
4、靶材和涂层材料：此外，薄膜材料还在很多高科技领域中被用到。
比如在半导体行业，薄膜材料作为靶材和涂层材料，被广泛应用于制作金属薄膜、光学薄膜等，以满足集成电路和显示器等领域的制造需求。
二、进展：1、制备工艺的发展：为了应对不同的应用需求，薄膜材料的制备工艺也在不断优化和改进。
例如，采用热蒸发法制备太阳能电池板，可以提高太阳能电池板的转化效率；采用电镀法和溶胶凝胶法制备锂离子电池，可以提高锂离子电池的功率密度和循环寿命等。
2、薄膜材料的多元化：当前，一些新型薄膜材料正在被研究和开发，以满足更多领域的需求，比如大规模、高功率电池。
石墨烯和二硫化钼等材料的薄膜化制备技术也正在逐渐成熟。
3、柔性薄膜的研究与应用：柔性薄膜技术是近年来比较热门的研究方向，柔性薄膜的应用具有颠覆性的革新意义。
柔性薄膜材料在可穿戴电子设备、可折叠电视，以及挤压式传感器等领域具有广泛的应用前景。
总之，薄膜材料的应用和研究进展表明了其在很多领域中的重要作用。
薄膜材料的制备和应用研究进展
薄膜材料的制备和应用研究进展薄膜材料是一种在日常生活中用途广泛的材料。
它的应用范围涉及光学、电子、生物医学，甚至涂层等很多领域。
制备和应用研究方面也有很多成果，本文将从几个方面介绍薄膜材料的制备方法以及应用研究进展。
一、制备方法1、物理气相沉积法物理气相沉积法是指利用热能或者电子束激励的方式使材料蒸发并沉积在基底上形成薄膜。
这种方法可以制备高质量、高结晶度的薄膜材料。
其中分子束蒸发技术和反蒸发方法属于物理气相沉积法的一种，依靠非常高的真空和完整的分子束，可以制备出高质量的薄膜材料，但是设备成本也非常高。
2、化学气相沉积法化学气相沉积法是指在较低的气压环境下，将材料前驱体分子通过热解、裂解或者还原等化学反应，制备出薄膜材料。
这种方法成本较低，操作简单，可以制备大面积、高质量的薄膜，因此尤其适合大规模生产。
3、物理涂敷法物理涂敷法是指利用物理过程，将材料沉积在基底上形成薄膜。
常见的物理涂敷法有磁控溅射、电子束蒸发、激光蒸发等。
这种方法可以制备出膜层均匀、结构紧密的薄膜，但是缺点是沉积速度较慢，不能用于大面积生产。
4、化学涂敷法化学涂敷法是指利用化学反应将材料前驱体分子沉积在基底上形成薄膜。
常见的化学涂敷法有溶胶凝胶法、自组装法等。
这种方法可以制备出薄膜材料的更多形式，如多孔薄膜、纳米结构薄膜等。
但是化学反应的复杂度和化学材料的不稳定性也增加了制备过程的难度。
二、应用研究进展1、光电材料在光电领域，薄膜材料的应用非常广泛。
其中，一些透明导电薄膜材料如氧化铟锡、氧化镓锌、氧化铟和氧化钙、锡等材料已成为制作 OLED 光电器件的重要材料。
此外，半导体材料如氧化物和硫化物薄膜也被广泛应用于光电器件中，如可见光光伏器件、光传感器等。
因此，随着该领域的发展，薄膜材料在光电设备中的应用前景不断向好。
2、生物医学薄膜材料在生物医学领域的应用也越来越广泛。
其中，一种叫做生物基薄膜的材料能够在各种生物医学应用中发挥重要作用。
材料科学中的薄膜制备技术研究综述
材料科学中的薄膜制备技术研究综述薄膜作为一种重要的材料形态，在材料科学领域中具有广泛的应用。
薄膜制备技术的研究和发展，不仅能够扩展材料的功能性，并提高材料的性能，还可以为各个领域提供更多的应用可能性。
本文将综述材料科学中薄膜制备技术的研究进展，并重点探讨了几种常见的薄膜制备技术。
1. 物理气相沉积（PVD）物理气相沉积是一种常见的薄膜制备技术，它通过蒸发或溅射等方法将材料转化为蒸汽或离子，经过气相传输沉积在基底上形成薄膜。
物理气相沉积技术包括热蒸发、电子束蒸发、分子束外延和磁控溅射等方法。
这些方法在薄膜制备中具有高温、高真空和高能量等特点，能够制备出具有优异性能的薄膜。
然而，物理气相沉积技术在薄膜厚度的控制上存在一定的局限，且对于一些化学反应活性较高的材料来说，难以实现。
2. 化学气相沉积（CVD）化学气相沉积是一种将反应气体在表面上发生化学反应生成薄膜的方法。
CVD 技术根据反应条件的不同可以分为低压CVD、大气压CVD和等离子CVD等。
这些技术在实现复杂薄膜结构和化学组成控制上相较于PVD技术更具优势。
化学气相沉积技术可用于金属、氧化物、氮化物以及半导体材料等薄膜的制备。
然而，该技术所需的气体和化学物质成分较复杂，容易引起环境污染，并且对设备的要求较高。
3. 溶液法制备薄膜溶液法是一种常用的低成本、高效率的薄膜制备技术。
常见的溶液法包括旋涂法、浸渍法、喷涂法和柔性印刷法等。
这些方法通过将溶液中的溶质沉积在基底上，形成薄膜。
溶液法制备薄膜的优势在于简单易行、成本低、适用于大面积薄膜制备。
然而，溶液法制备出的薄膜常常具有较低的晶化程度和机械强度，且在高温和湿润环境下易失去稳定性。
4. 磁控溅射技术磁控溅射技术是一种通过离子轰击固体靶材的方法制备薄膜。
在磁控溅射过程中，离子轰击靶材，使靶材表面的原子转化为蒸汽，然后通过惰性气体的加速将蒸汽沉积在基底上。
磁控溅射技术可用于金属、氧化物、氮化物等薄膜的制备，并可实现厚度和成分的精确控制。
半导体材料的历史现状及研究进展(精)
半导体材料的历史现状及研究进展(精)半导体材料的研究进展摘要:随着全球科技的快速发展,当今世界已经进入了信息时代,作为信息领域的命脉,光电子技术和微电子技术无疑成为了科技发展的焦点。
半导体材料凭借着自身的性能特点也在迅速地扩大着它的使用领域。
本文重点对半导体材料的发展历程、性能、种类和主要的半导体材料进行了讨论,并对半导体硅材料应用概况及其发展趋势作了概述。
关键词:半导体材料、性能、种类、应用概况、发展趋势一、半导体材料的发展历程半导体材料从发现到发展,从使用到创新,拥有这一段长久的历史。
宰二十世纪初,就曾出现过点接触矿石检波器。
1930年,氧化亚铜整流器制造成功并得到广泛应用,是半导体材料开始受到重视。
1947年锗点接触三极管制成,成为半导体的研究成果的重大突破。
50年代末,薄膜生长激素的开发和集成电路的发明,是的微电子技术得到进一步发展。
60年代,砷化镓材料制成半导体激光器,固溶体半导体此阿里奥在红外线方面的研究发展,半导体材料的应用得到扩展。
1969年超晶格概念的提出和超晶格量子阱的研制成功,是的半导体器件的设计与制造从杂志工程发展到能带工程,将半导体材料的研究和应用推向了一个新的领域。
90年代以来随着移动通信技术的飞速发展,砷化镓和磷化烟等半导体材料成为焦点,用于制作高速高频大功率激发光电子器件等;近些年,新型半导体材料的研究得到突破,以氮化镓为代表的先进半导体材料开始体现出超强优越性,被称为IT产业的新发动机。
新型半导体材料的研究和突破,常常导致新的技术革命和新兴产业的发展.以氮化镓为代表的第三代半导体材料,是继第一代半导体材料(以硅基半导体为代表和第二代半导体材料(以砷化镓和磷化铟为代表之后,在近10年发展起来的新型宽带半导体材料.作为第一代半导体材料,硅基半导体材料及其集成电路的发展导致了微型计算机的出现和整个计算机产业的飞跃,并广泛应用于信息处理、自动控制等领域,对人类社会的发展起了极大的促进作用.硅基半导体材料虽然在微电子领域得到广泛应用,但硅材料本身间接能带结构的特点限制了其在光电子领域的应用.随着以光通状态所需的能量。
国内外第四代金刚石半导体材料发展现状
国内外第四代金刚石半导体材料发展现状第四代金刚石半导体材料是指在金刚石材料基础上研发出的新一代半导体材料。
金刚石是一种具有优异物理和化学性质的材料，在高温、高压、高电子流密度等条件下具有出众的电子传导性和热传导性能。
因此，第四代金刚石半导体材料具有潜在的广泛应用前景，尤其在高功率电子器件、光电子器件以及生物传感器等领域具有巨大的发展潜力。
在国内，第四代金刚石半导体材料的研究开始于上世纪80年代末。
当时，中国科学院物理研究所等单位开始进行金刚石薄膜的研究。
经过多年的努力，中国科学家们成功地制备出了高质量的金刚石薄膜材料，并研发出了金刚石基础电子器件。
目前，国内的第四代金刚石半导体材料研究主要集中在金刚石薄膜的制备与改性、金刚石电子器件的设计与制备等方面。
为了提高金刚石薄膜的质量，科研人员采用了化学气相沉积（CVD）技术、磁控溅射（MPS）技术等不同的制备方法，并对加工条件进行了优化。
此外，为了提高金刚石薄膜的电子性能，一些研究人员对金刚石薄膜进行了掺杂改性，例如氮、硼、磷等元素的掺杂，以提高其电导率和其他电学性能。
同时，科研人员还结合金刚石与其他半导体材料的异质结构的特点，研发出了金刚石异质结构器件，如金刚石/石墨烯和金刚石/碳化硅异质结构材料。
在国际上，第四代金刚石半导体材料的研究也取得了一系列突破。
美国、日本、德国等国家的科研机构和企业，都在积极进行着第四代金刚石半导体材料的研究和开发。
在美国，卡内基梅隆大学（Carnegie Mellon University）的研究人员成功地将金刚石薄膜与碳纳米管集成在一起，形成了新型的金刚石薄膜异质结构材料。
这种材料具有优秀的电子传输性能，在新一代光电半导体器件中具有广泛的应用前景。
在日本，东京大学的研究人员利用分子束外延（MBE）技术成功地制备出了高质量的金刚石薄膜材料，并将其应用于高功率电子器件中。
他们的研究成果为金刚石半导体材料的进一步发展提供了重要的理论和技术基础。
纳米结构有机半导体薄膜材料及其在光电器件中的应用研究
纳米结构有机半导体薄膜材料及其在光电器件中的应用研究随着半导体技术的快速发展，纳米结构有机半导体薄膜材料在光电器件中的应用逐渐升温。
作为一种新型的半导体材料，纳米结构有机半导体薄膜材料具有许多独特的性质，如可塑性、可溶性、低成本等优点，这使得其在柔性电子学、有机太阳能电池、有机场效应晶体管以及光电探测器等领域有着广泛的应用价值。
一、纳米结构有机半导体薄膜材料的制备方法纳米结构有机半导体薄膜材料通常采用溶液法制备，其制备流程主要包括材料的选择、溶液的制备、薄膜的沉积以及后处理等步骤。
目前，可用的制备方法主要有旋涂法、喷涂法、印刷法、场致生长法、自组装法等。
其中，旋涂法是最常用的一种方法，其制备流程简单，成本低，适用于大面积的薄膜制备。
二、纳米结构有机半导体薄膜材料在光电器件中的应用1. 有机太阳能电池有机太阳能电池是一种新型的光伏器件，通过光伏效应将光能转化为电能。
目前，用于太阳能电池的纳米结构有机半导体薄膜材料主要包括聚合物、配合物和低分子有机化合物等。
其中，聚合物太阳能电池具有高效率、低成本等优点，已经成为研究的热点。
2. 有机场效应晶体管有机场效应晶体管是一种新型的电子器件，其主要应用于液晶显示屏、RFID 等领域。
纳米结构有机半导体薄膜材料通过旋涂等制备方法可以制备出高质量的薄膜，为有机场效应晶体管的制备提供了可靠的材料基础。
3. 光电探测器光电探测器是一种常见的光电器件，其主要用于光通信、光电传感等领域。
纳米结构有机半导体薄膜材料由于其好的光电性能，在光电探测器中也有着广泛的应用。
三、结语纳米结构有机半导体薄膜材料是一种新型的材料，由于其可塑性、可溶性等优势，在光电器件中有着广泛的应用前景。
未来，随着制备方法的不断改进以及技术的不断创新，纳米结构有机半导体薄膜材料必将得到更广泛的应用。
有机半导体薄膜的制备及光电性能测定
有机半导体薄膜的制备及光电性能测定有机半导体薄膜，是一种新型的半导体材料，具有较高的可塑性和可溶性，在新能源、光电器件等领域有着广泛的应用前景。
下面我将从制备和光电性能测定两方面进行讨论。
一、制备1.溶液法制备有机半导体薄膜的制备多采用溶液法，主要分为旋涂法和染料溶液散布法两种。
旋涂法的具体步骤为，在无尘室内，将有机半导体材料加入有机溶剂中，并加入表面活性剂使浓度均匀，然后将溶液倒入旋涂机中，在旋转过程中形成薄膜。
染料溶液散布法则是将有机染料和聚合物材料混合，加入有机溶剂中，制备得到液态混合物，采用喷雾或刷子等方式将混合物散布在衬底上，通过高温处理得到薄膜。
2.真空蒸镀法制备真空蒸镀法制备有机半导体薄膜的步骤为，首先在真空镀膜设备内，将有机半导体材料加热至一定温度，使其蒸发形成薄层，再将其沉积在衬底上，多次重复沉积和退火处理，带有薄膜的衬底即可得到。
二、光电性能测定1.吸收光谱吸收光谱是评价有机半导体薄膜性能的一种重要方法。
有机半导体薄膜分为吸收层和光伏层，吸收层负责吸收光能并产生电子空穴对，光伏层则转换成电流。
吸收层的吸收光谱在特定波长范围内表现为透过率低、吸收率高的特征谷值，根据谷值的位置及绝对值大小，可鉴定出有机半导体的吸收能力和峰值位置，进而确定其光电性能。
2.光电流谱光电流谱是光电性能的另一种评价方法，它能够反映器件的转换效率和光谱响应范围，通过在外加电压下，测量器件在不同波段下的光电流的大小和光照强度的关系，可以得到器件的峰值响应波长和转换效率等参数。
综上所述，有机半导体薄膜的制备和光电性能测定是研究该领域的重要方法，有机半导体材料的可塑性和可溶性，为其在实际应用中带来了很大的便利，具有非常广阔的发展前景。
GaAs和AlGaAs半导体材料的制备及其电学性能研究
GaAs和AlGaAs半导体材料的制备及其电学性能研究GaAs 和 AlGaAs 半导体材料是当前广泛应用于光电子与微电子领域的重要半导体材料。
本文将介绍这两种材料的制备方法及其电学性能研究。
一、GaAs半导体材料制备方法1.分子束外延法（MBE）分子束外延法是目前制备GaAs薄膜的主要方法之一。
该方法的步骤如下：首先，在高真空条件下，将Ga和As分子通过热源加热并喷射到基片表面上，形成一个薄膜。
在此过程中，基片表面会先被As覆盖，然后再加入Ga原子，使其与As原子反应生成GaAs晶体。
此外，在该过程中，可以通过控制加热器的温度和压强来调节Ga和As的流速和比例，从而得到不同形态和组成的薄膜。
2.金属有机气相沉积法（MOCVD）金属有机气相沉积法也是制备GaAs半导体材料的主要方法之一。
该方法的步骤与MBE法类似，但是使用的是金属有机化合物和气态源材料。
在此过程中，液态有机金属化合物通过加热分解生成金属原子和有机气态物质。
Ga和As源材料也以气态形式加入，控制金属源和As源的蒸发速率，使它们分子间相遇反应生成GaAs晶体。
3.分别生长法分别生长法是指先在基片上生长一层厚度较大的相应衬底层，然后在衬底层上沉积半导体薄膜。
衬底层可以选择Si、Ge等单晶材料，以保证晶体与基片的匹配度和质量。
GaAs的制备中，一般采用Ge衬底，因为GaAs的晶格参数与Ge较接近，容易获得高质量的GaAs晶体。
二、AlGaAs半导体材料制备方法AlGaAs的制备方法基本上和GaAs相同，只是在加入As源材料的同时，还加入Al原子和As原子的混合源材料。
Al和Ga原子相互掺杂，生成含有不同Al含量的AlGaAs晶体。
三、 GaAs和AlGaAs半导体材料的电学性能研究1.电性能特点GaAs半导体材料具有较高的电子迁移率、较快的载流子寿命和较小的激子激子复合系数等特点，从而表现出良好的高频性能和高速性能。
AlGaAs半导体材料中，Al含量的增加可以降低禁带宽度，从而改变电学性能。
非晶氧化物半导体材料及薄膜晶体管的研究进展
非晶氧化物半导体材料及薄膜晶体管的研究进展◎马梦阳明雪梅张鑫王超*一、引言近年来，显示技术快速更新换代，相关产品如平板电脑、智能手机、高清电视等随技术发展向更加便携、集成化、智能化趋势发展。
目前，传统主流的平板显示技术包括有源矩阵液晶显示（AMLCD ）及有源矩阵有机发光二极管显示（AMOLED ），而在这两大显示技术中，薄膜晶体管（Thin Film Transistor,TFT ）背板技术都是其核心关键技术。
而新兴技术micro-LED 也可以使用TFT 进行驱动。
因此可以说，在迅速发展的显示技术中，薄膜晶体管TFT 技术占有重要地位，作为显示驱动的关键器件，薄膜晶体管的性能将影响着整体的显示质量和性能。
薄膜晶体管（TFT ）广泛应用在大尺寸液晶平面显示。
目前，商业化的TFT 主要包括以下几类：一是传统硅基TFT，包括氢化非晶硅（a-Si:H TFT ）、低温多晶硅（LTPS TFT，二是有机材料TFT，三是金属氧化物TFT，主要是非晶氧化物（AOS ）TFT。
其中，传统非晶硅薄膜晶体管工艺虽已比较成熟，但由于其迁移率较低（不到1cm 2/Vs ）、电学可靠性较差等原因，已不能满足新型显示技术的需求。
多晶硅TFT 相对而言，迁移率较高（50~100cm 2/Vs ）、稳定性好，可以满足高端显示器的要求，但是生产工艺复杂、成本高、薄膜均一性差、原材料要求较高，且制备温度较高，大大限制了其商业化应用；有机薄膜晶体管具有制备均一性好、柔性强等优点，但是其稳定性极差；而非晶氧化物半导体材料（AOS ）由于具有较高的载流子迁移率、对可见光的透过率高、大尺寸均匀性、良好的电学稳定性和制备工艺相容性，为超高清大屏显示、透明电路、柔性显示等新一代显示技术带来了发展契机，受到越来越多的关注。
相应地，AOS-TFT 具有很多优越的性能如较高的迁移率、良好的偏压和光稳定性、易于低温制备等，成为TFT 领域的研究热点。
TiO2薄膜的制备及厚度对其光学性质的影响中期报告
TiO2薄膜的制备及厚度对其光学性质的影响中期报告一、研究背景与意义氧化钛（TiO2）是一种具有重要应用价值的半导体材料，广泛应用于光电领域、医疗领域和环境污染治理等领域。
其中，TiO2薄膜的制备及其光学性质的研究备受关注。
TiO2薄膜具有优异的光学、电学和磁学性能，一般可通过物理蒸发、喷雾法、溅射法、化学气相沉积法、水热合成法等方法制备。
而TiO2薄膜的厚度对其光学性质具有重要影响，因此研究TiO2薄膜厚度对其光学性质的影响，不仅可以为更好地应用TiO2薄膜提供基础研究，而且可以为材料设计和实际应用提供指导。
二、研究现状与存在问题目前，国内外已有许多关于TiO2薄膜制备及其光学性质的研究，其中一些研究表明TiO2薄膜的厚度对其光学性质具有重要影响。
例如，近年来有研究表明TiO2薄膜的厚度对其折射率、光损耗和吸收率等光学性质均有影响，TiO2薄膜的厚度越薄，其折射率、光损耗和吸收率越小。
而随着TiO2薄膜厚度的增加，其光学性质逐渐变化，例如折射率会逐渐增加，吸收率会逐渐降低。
这些研究为TiO2薄膜的应用提供了理论基础。
然而，目前普遍存在的问题是，对于不同制备方法和制备条件下的TiO2薄膜，其厚度与光学性质之间的关系还没有被系统地研究和解释。
此外，一些现有研究结果尚未达到一致性，需要进一步研究和验证。
三、研究方法本研究的主要内容是探究不同厚度的TiO2薄膜对其光学性质的影响。
具体来说，本研究将采用物理蒸发法制备一系列不同厚度的TiO2薄膜，利用紫外可见分光光度计、扫描电子显微镜等测试手段，研究不同厚度的TiO2薄膜在紫外可见光区域的透射率、反射率、折射率、吸收率等光学性质，并探究其与薄膜厚度之间的关系。
四、研究预期结果通过对不同厚度的TiO2薄膜的光学性质的研究，本研究预期得出以下结论：1、TiO2薄膜的厚度对其光学性质具有重要影响，薄膜厚度越薄，其透射率、折射率和吸收率均相应降低。
2、随着TiO2薄膜厚度的增加，其光学性质逐渐变化，例如折射率逐渐增加，吸收率逐渐降低。
半导体材料的制备和表征
半导体材料的制备和表征半导体材料是电子器件中不可或缺的材料。
随着半导体技术的快速发展，半导体材料的制备和表征技术也在不断完善。
本文将从制备工艺和表征方法两个方面探讨半导体材料的发展现状和未来趋势。
一、半导体材料的制备工艺半导体材料的制备过程包括晶体生长、晶体切割、薄膜沉积等多个阶段。
其中，晶体生长是半导体材料制备的核心工艺。
1、单晶生长技术单晶生长技术是制备高质量半导体材料的主要工艺之一。
常见的单晶生长方法包括Czochralski法、区域熔法、溅射法等。
其中，Czochralski法是最常用的单晶生长方法，该方法的优点是晶体质量高、生长速度快、成本低，但是也存在晶体取向不易控制的问题。
2、薄膜沉积技术薄膜沉积技术是制备半导体材料薄膜的主要工艺之一。
常见的薄膜沉积方法包括物理气相沉积（PVD）、化学气相沉积（CVD）和溶液法。
其中，PVD具有成膜速度快、成膜温度低、成膜均匀等优点，但是只能制备较厚的薄膜；CVD可以制备较厚和较薄的薄膜，但是成膜速度慢、成膜温度高，需要严格的工艺控制。
3、纳米材料制备技术纳米材料制备是半导体材料制备领域的热点。
常见的纳米材料制备方法包括溶液法、气相法、热处理法等。
其中，溶液法是一种简单易行、成本低的制备方法，但是控制纳米颗粒的粒径和分布比较困难；气相法可以制备高纯度、高品质的纳米材料，但是设备成本高、工艺难度大。
二、半导体材料的表征方法半导体材料的表征是制备过程中不可或缺的环节。
当前，常用的半导体材料表征方法包括材料结构表征、物理性能表征和电学性能表征等。
1、材料结构表征材料结构表征是表征半导体材料晶体结构和缺陷结构的重要方式。
常见的材料结构表征方法包括X射线衍射、扫描电子显微镜、透射电子显微镜等。
其中，X 射线衍射是一种广泛应用的材料结构表征方法，通过分析X射线衍射图谱可以确定材料的晶体结构和衍射峰位置，从而评估材料质量和晶体缺陷等信息。
2、物理性能表征物理性能表征是表征半导体材料物理性质的重要方式。
2024年半导体薄膜沉积设备市场发展现状
2024年半导体薄膜沉积设备市场发展现状引言半导体薄膜沉积设备是半导体行业中关键的制造工具，用于在半导体芯片制造过程中沉积各种薄膜材料，如氮化硅、多晶硅等。
随着半导体市场的不断扩大和技术的进步，半导体薄膜沉积设备市场也呈现出快速发展的趋势。
本文将探讨半导体薄膜沉积设备市场的发展现状，并分析近年来的趋势和未来的发展方向。
市场概述半导体薄膜沉积设备市场是半导体设备市场中的一个重要分支，与半导体制造技术密切相关。
其中，化学气相沉积（CVD）和物理气相沉积（PVD）是两种主要的薄膜沉积技术。
CVD在半导体生产中广泛使用，因其能够沉积高质量的薄膜，并且具有较高的生产效率。
而PVD则较为适用于一些特殊的制造需求，如金属蒸发、磁控溅射等。
市场发展现状近年来，全球半导体市场持续增长，为半导体薄膜沉积设备市场的发展提供了巨大的机遇。
在云计算、物联网、人工智能等领域的快速发展推动了对高性能半导体芯片的需求，进而带动了对半导体薄膜沉积设备的需求增长。
此外，新兴技术如5G通信、自动驾驶、虚拟现实等的兴起也催生了对高集成度、高稳定性的半导体芯片的需求，这也为半导体薄膜沉积设备市场带来了新的增长点。
在市场竞争方面，目前全球半导体薄膜沉积设备市场主要由少数几家公司垄断，其中包括应用材料(AMAT)、日立高科(Hitachi Kokusai Electric)等大型企业。
这些公司凭借其技术实力和市场份额占据了市场的主导地位，但也面临着市场竞争加剧和技术更新的挑战。
市场趋势分析随着半导体技术的不断进步，半导体薄膜沉积设备市场也在不断演变。
以下是一些近年来的市场趋势：1.高通量和高温沉积技术的需求增加：随着芯片尺寸和集成度的不断增加，对高通量和高温的薄膜沉积技术的需求也在增加。
这将推动半导体薄膜沉积设备市场向更高温度、更高速率的方向发展。
2.材料多样性和薄膜厚度控制的挑战：随着新材料在半导体制造中的应用增多，对薄膜材料的多样性和薄膜厚度控制的要求也越来越高。
半导体技术论文高分子材料论文半导体材料的发展现状(精)
半导体技术论文高分子材料论文：半导体材料的发展现状摘要在半导体产业的发展中，一般将硅、锗称为第一代半导体材料;将砷化镓、磷化铟、磷化镓等称为第二代半导体材料;而将宽禁带(Eg>2.3eV)的氮化镓、碳化硅和金刚石等称为第三代半导体材料。
本文介绍了三代半导体的性质比较、应用领域、国内外产业化现状和进展情况等。
关键词半导体材料;多晶硅;单晶硅;砷化镓;氮化镓1 前言半导体材料是指电阻率在107Ω·cm~10-3Ω·cm，界于金属和绝缘体之间的材料。
半导体材料是制作晶体管、集成电路、电力电子器件、光电子器件的重要基础材料[1]，支撑着通信、计算机、信息家电与网络技术等电子信息产业的发展。
电子信息产业规模最大的是美国和日本，其2002年的销售收入分别为3189亿美元和2320亿美元[2]。
近几年来，我国电子信息产品以举世瞩目的速度发展，2002年销售收入以1.4亿人民币居全球第3位，比上年增长20%，产业规模是1997年的2.5倍，居国内各工业部门首位[3]。
半导体材料及应用已成为衡量一个国家经济发展、科技进步和国防实力的重要标志。
半导体材料的种类繁多，按化学组成分为元素半导体、化合物半导体和固溶体半导体;按组成元素分为一元、二元、三元、多元等;按晶态可分为多晶、单晶和非晶;按应用方式可分为体材料和薄膜材料。
大部分半导体材料单晶制片后直接用于制造半导体材料，这些称为“体材料”;相对应的“薄膜材料”是在半导体材料或其它材料的衬底上生长的，具有显著减少“体材料”难以解决的固熔体偏析问题、提高纯度和晶体完整性、生长异质结，能用于制造三维电路等优点。
许多新型半导体器件是在薄膜上制成的，制备薄膜的技术也在不断发展。
薄膜材料有同质外延薄膜、异质外延薄膜、超晶格薄膜、非晶薄膜等。
在半导体产业的发展中，一般将硅、锗称为第一代半导体材料;将砷化镓、磷化铟、磷化镓、砷化铟、砷化铝及其合金等称为第二代半导体材料;而将宽禁带(Eg>2.3eV)的氮化镓、碳化硅、硒化锌和金刚石等称为第三代半导体材料[4]。
有机半导体材料的制备及其物理性质研究
有机半导体材料的制备及其物理性质研究随着科学技术的不断发展，有机半导体材料在光电器件、生物传感、光伏电池等领域中得到了广泛应用。
有机半导体材料的研究和应用，对于推动新能源、新材料、信息技术等产业的进步具有重要意义。
本文主要探讨了有机半导体材料的制备及其物理性质研究的现状和前景。
一、有机半导体材料的制备技术制备有机半导体材料主要涉及有机合成化学、物理化学、材料化学等领域的知识。
在有机半导体材料的制备过程中，需要针对其不同的应用领域，设计出不同的合成路线和制备方法。
1. 热蒸发法热蒸发法是制备有机半导体薄膜最为常见的方法之一，也是最早被使用的一种方法。
利用高温将有机半导体材料加热至升华温度，然后在基底上沉积，形成有机半导体薄膜。
该方法制备出的有机半导体材料薄膜具有高纯度、晶粒度大等优点，但由于其制备温度高，经常导致材料的波动和旋转不良等问题，进一步影响了有机电子器件的性能。
2. 溶液法溶液法是制备有机半导体薄膜的一种常用方法，通常需要将有机半导体材料溶解在适量的有机溶剂中，然后在基底表面逐渐干燥形成薄膜。
溶液法比热蒸发法更为简便，而且可以制备出更大面积的有机半导体薄膜，因此在实际应用中更为广泛。
此外，通过对溶液中的材料成分、比例等参数的调控，溶液法还可以制备出复杂的有机半导体材料。
3. 打印方法打印方法是有机半导体材料的新型制备方法之一。
它利用微米尺度的喷头，在基底表面逐层喷涂有机半导体材料，形成薄膜。
与其他制备方法相比，打印方法制备过程更为简便、快捷，而且可以制备出高质量、低成本的有机半导体材料。
打印方法现已被广泛应用于有机半导体器件的生产，如有机场效应晶体管、有机太阳能电池、有机发光二极管等。
二、有机半导体的物理性质研究有机半导体材料具有定制化、可塑性强、成本低等优点，因此在光电器件等领域应用前景广阔。
在研究有机半导体材料的物理性质方面，涉及电子结构、输运性质、光学性质等方面。
1. 电子结构有机半导体材料的电子结构是影响其性质的重要因素之一。
中国电路芯片薄膜材料研发现状
中国电路芯片薄膜材料研发现状
中国的电路芯片薄膜材料研发现状非常严峻，主要体现在以下几
个方面：
1. 相对欠缺专业领域研究人员。
电路芯片薄膜材料研究需要具
备化学、物理、材料科学、微电子、表面科学等多个学科综合能力，
目前中国还存在较大的学科交叉、薄弱等问题。
2. 薄膜材料研发设备落后。
电路芯片薄膜材料需要采用先进的
材料制备设备和分析测试设备，而这些设备主要依靠进口，价格昂贵，对于国内的小企业和研究机构难以承受。
3. 国内研究体系相对分散，合作机制不够紧密。
电路芯片薄膜
材料研究需要同时涉及学校、科研机构和企业的协同合作，目前形成
了几个研发小集群，但是合作机制并不够紧密，存在缺乏信息共享、
研究方向跟不上市场需求等问题。
4. 缺乏支持。
目前国内电路芯片薄膜材料研究还缺乏国家级支持，很多研究机构和企业面临着研发资金不足、人才流动性差、知识
产权保护不力等问题。
因此，对于电路芯片薄膜材料研发，国家层面需要加强支持，引
导企业、学校、科研机构的合作，加大对研发投入的力度，同时推进
研究设备的国产化，提升研究领域的整体实力。
ZnO材料的性质及其薄膜研究现状
ZnO材料的性质及其薄膜研究现状【摘要】近几年，ZnO作为宽禁带半导体受到人們越来越多的重视。
和目前最成功的宽禁带半导体材料GaN相比，ZnO具有很多优点。
本文综述了ZnO材料的主要性质，并深入探讨了ZnO薄膜的研究现状。
【关键词】ZnO薄膜;应用近几年，由于短波长激光二极管LD激光器在信息领域具有很大的应用前景，人们对宽禁带半导体的研究产生了极大的兴趣。
目前已经制造出GaN和ZnSe基的蓝光发光二极管和激光器。
蓝色发光器件的研制成功，使得全色显示成为可能，而且可以制作出高亮度和高效率的白光发射器件。
用GaN制造的蓝光激光器可代替GaA红外激光器，使光盘的光信息存储密度大大提高，这将极大的推动信息技术的发展。
但这些蓝光材料也有明显的不足，ZnSe激光器在受激发射时容易因温度升高而造成缺陷的大量增殖，所以寿命很短，而GaN材料的制备需要昂贵的设备，缺少合适的衬底材料，薄膜需要在高温下生长，难度较大，找到性质与之相近的发光材料，并克服GaN材料的不足，这个工作具有十分重要的意义。
ZnO材料无论是在晶格结构，晶格常数还是在禁带宽度上都与GaN很相似，对衬底没有苛刻的要求而且很容易成膜。
同时ZnO材料在室温下具有高的激子束缚能约60meV，在室温下激子不会被电离可以获得有效地激子发射。
这将大大降低室温下的激射域值。
目前国内外关于ZnO材料的研究正蓬勃发展，覆盖面十分广阔。
本文综述了ZnO材料的主要性质，并深入探讨了ZnO薄膜的研究现状。
一、ZnO的性质1、ZnO薄膜的光电性质ZnO是一种宽禁带的n型半导体材料，具有优良的光电性质。
其光电性质与化学组成、能带结构、氧空位数量及结晶程度密切相关[1]。
在适当的制备条件及掺杂下，ZnO薄膜表现出很好的低阻特征。
B.Joeph等人[2]利用化学喷雾沉积法在沉积温度为450℃及真空煅烧的条件下，制得厚度为175nm的未掺杂ZnO薄膜的电阻率仅为3某10-3Ωm，而T.Schuler等以ol-gel法制备的厚度为174nm的掺Al等杂质的ZnO的电阻率也仅为5某10-3Ωm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电弧蒸汽低温沉积（LTAVD）是一种物理气相沉积方法
Schematic diagram of LTAVD
制备过程
首先将N型硅衬底加热到900℃，由于快速热氧化作用
在其表面生成SiO2 薄膜，然后通过低温电气相沉积将TiO2
薄膜沉积在N型Si和Si/SiO2衬底上。
低温电气相沉积的具体过程是：Si/SiO2衬底采用负偏 压，放置真空炉中加热到200℃，真空炉气压为4x105mbar（毫巴），Ti电极产生电弧，然后通入氧气形成等离 子，沉积在衬底上形成TiO2薄膜。沉积后的薄膜放在通有
使用低温电弧气相沉积能够成功制备一种在Si/SiO2衬底上的无裂纹TiO2薄膜，而
直接沉积TiO2薄膜会存在高的界态和漏电电流，退火处理后可减小一个量级。因此， 相比其他沉积技术，低温电弧气相沉积可制备低漏电电流的TiO2薄膜。
Preparation and characterization of transparent semiconductor RuO2–SiO2 films synthesized by sol–gel route 溶胶-凝胶技术
O2的炉中退火30min，退火温度为500℃，再缓慢冷却至室
温。
图(a)和图（b）分别展示了TiO2薄膜通过LTAVD技术在Si衬底和Si/SiO2衬底沉积的X
射线衍射模式，它们退火温度均在500℃。图b中SiO2薄膜与TiO2薄膜都是非晶态的，当 退火温度为500℃，结构开始由非晶态转化为晶态组织，在2θ=25.30°, 48.03°以及
升。
溶胶-凝胶（Sol-Gel）法是一金属有机化合物、金属无机化合物 或上述两种化合物作为前驱体，溶于溶剂中形成溶胶，将干净 的玻片或其它基片插入溶液，或滴数滴溶液在基片上，用离心 甩胶等方法敷于基体表面形成胶体膜，经过水解缩聚反应逐渐 凝胶化，在经过干燥、烧结或热处理等后续处理工序，获得所 需的氧化物或其他化合物。
Electrochemical preparation and characterization of three-dimensional nanostructured Sn2S3 semiconductor films with nanorod network 带有纳米棒网络的三维纳米结构硫化锡半导体薄膜的电化 学制备方法与特性 制备原理： 电沉积的理论基础是电解定律。当电流通过电解质溶液时，与 电源正极相连的阳极发生氧化反应，与电源负极相连的阴极发 生还原反应，在稳态条件下，电子将全部参加反应，在电极表 面形成沉积层。
真空蒸发镀膜（包括脉冲激光沉积、分子束外延）
溅射镀膜 离子成膜
2.1真空蒸发镀膜工艺方法 （1）对于单质材料，按常见加热方式有电阻加热、电子 束加热、高频感应加热、电弧加热和激光加热。
1）电阻加热 2）电子束加热 3）高频感应加热
4）电弧加热
5）激光加热 6）分子束外延(MBE) 7） 脉冲激光沉积(PLD)
一部分物质被离化，在电场作用下轰击衬底表面（清洗衬
底），一部分变为激发态的中性粒子，沉积于衬底表面成 膜。 2).离子镀的分类 （1） 空心阴极离子镀（HCD） （2）多弧离子镀
二、 化学气相沉积(CVD) 2.1 化学气相沉积的基本概念 气相沉积过程中沉积粒子来源于化合物的气相分解反应， 因此，称为化学气相沉积（CVD），否则，称为物理气 相沉积（PVD）。
Hale Waihona Puke 能带隙 根据曲线的切线和X轴的 交点可以得出，沉积得 到的薄膜能带隙是 1.87eV，而热处理的能 带隙是1.65eV，发现热 处理之后的能带隙减小 了，这是半导体薄膜的 一个正常现象，这是由 于Sn2S3 薄膜的晶体尺寸 的增加导致的。
电气性能
有锡空穴的形成P型半导体，有硫空穴的形成N型半导体， 热处理后的Sn2S3 薄膜的载流子迁移率高是由于形成了纳米 网状结构。
2.2
溅射镀膜（sputtering deposition）
溅射镀膜：是指在真空室中，利用荷能粒子轰击镀料表面， 使被轰击出的粒子在衬底上沉积的技术。 （1）直流溅射镀膜（阴极溅射） （2）射频溅射镀膜 （3）磁控溅射镀膜 （4）离子束溅射
+
2.3
离子成膜
1). 离子镀及其原理： 真空蒸发与溅射结合的镀膜技术，在镀膜的同时，采用带 能离子轰击基片表面和膜层，使镀膜与离子轰击改性同时进 行的镀膜技术。 即利用气体放电产生等离子体，同时，将膜层材料蒸发，
2.2 分 类
2.3
CVD的化学反应
700-1000 ℃ SiH4 ——— Si + 2H2 SiHCl3 +H2 ——Si + 3HCl 900°C 2SiI2 —— Si +SiI4
热分解反应 氧化还原反应 歧化反应
三、其他方法 3.1液相外延
假设溶质在液态溶剂内的溶解度随温度降低而减小， 那么当溶液饱和后再被冷却时，溶质析出，若有衬底与饱 和溶液接触，则溶质会在适当的条件下外延生长在衬底上。
热处理提高了薄膜的结晶度
微观形貌
图a展现了一个密集的表面覆盖的颗粒形态，颗粒尺寸范围大概是 50 - 100nm，一些立方颗粒长度达到大于300 nm。 图b展现了热处理后的薄膜呈现一种棒状纳米结构，直径大约50100nm，长度大约1000nm，沿着不同方向分布着，中间夹着很深的空隙， 形成一种纳米网状结构。 该过程是一个熔融再结晶的过程。
薄膜半导体材料制备研究现状
小组成员：XXX
薄膜制备方法按物理、化学角度来分，有：
一、物理成膜 PVD 二、化学成膜 CVD 三、其他方法
一、物理成膜 1. 定义
利用蒸发、溅射沉积或复合的技术，不涉及到化学反应,
成膜过程基本是一个物理过程而完成薄膜生长过程的技术, 以PVD为代表。 2. 成膜方法与工艺
溶解 水解
前驱体
缩聚
老化
溶液
溶胶
凝胶
凝胶
金属醇盐 水解和缩聚 溶剂（甲醇、乙醇等） 水 催化剂（酸或碱） 干燥 干凝胶
涂层 溶胶 陈化
成型
湿凝胶
热 处 理
成品
制备过程
1 、将不同量的 RuCl3 · 3.5H2O 溶于 30ml 无水乙醇，在室温下 用磁力搅拌器搅拌1h，得到RuO2胶体。 2、1mmol TEOS（正硅酸乙酯）分别溶于无水乙醇，并加入 少量 HCl 以催化水解，同样在室温下搅拌 2h ，得到 SiO2 胶体。 3、将RuO2胶体与SiO2胶体根据不同的Ru/Si比率（1/5, 1/10, 1/20, 1/30）分别混合并搅拌1h，得到RuO2/SiO2混合胶体。 4 、混合过后的胶体通过旋涂法在清洁的石英基底上得到混 合薄膜。 5、之后将这些薄膜在60℃烘烤5分钟。 6 、最后将这些涂层分别在 400 、 500 、 700 ℃以 150 立方厘米 每分钟的N2流动气氛中热处理30分钟，得到最后的薄膜结构。
55.06°均出现波峰，这些位置分别对应着TiO2（101）、TiO2（200）、TiO2（211）。
左图分别为直接在Si衬底上
沉积TiO2薄膜、在Si衬底上沉积
并退火处理、在Si/SiO2衬底上沉 积TiO2薄膜 、在Si/SiO2衬底上 沉积并退火处理，这些图均没有 明显的裂纹和孔，退火温度的增 加会导致随机分布的一些集群数 量的增加，退火处理后的薄膜表 面更光滑，在Si/SiO2衬底上沉积 TiO2薄膜退火后效果更明显。
实验原理图：
从XRD图中可以看出， 沉积的Sn2S3薄膜，除了衬 底ITO的衍射峰之外，在 31.9°, 32.5° 和 37.9°这 三个角度还含有相对斜方 晶系的Sn2S3的衍射峰，对 应于(211), (240) 和(250)面， (211)晶面有最大的结构系 数1.845，并可以算出晶粒 尺寸大约25 nm。 热处理之后的衍射峰强 度有所增加，此外，在斜 方晶系的Sn2S3 薄膜的 27.6°, 30.9° 和 33.5°处 还有三个衍射峰,对应于 (230), (310) 和(150)面， (310)晶面有最大的结构系 数2.269，并可以算出晶粒 尺寸大约30nm。
振动减弱，经分析，可能是
由于RuO发生了分解。
紫外光透射率测量结果
从 图中可以看出， Si/Ru的比例越大， 薄膜对紫外光的透 射率越大，而热处 理之后也可以提高 薄膜对紫外光的透 射率。
载流子浓度检测结果
经过一台霍尔测量仪 检测，发现伴随着热处理
温度的上升载流子浓度得
到了增加。载流子迁移率 经热处理发生了急剧下降， 但随着热处理温度升高， 载流子迁移率又缓慢的上
制备过程： 在含有30 mM Sncl2、100 mM Na2S2O3、60 mM K4P2O4、 的溶液中，PH值用HCl稀释，所有物质采用分析纯浓度，沉 积在三电极体系中发生，采用恒电压沉积Sn2S3薄膜。 采用ITO导电玻璃作为工作电极，pt片作辅助电极，标准 甘汞电极作为参考点击； 工作电极和辅助电极用丙酮和乙醇超声反复清洗，然后再用 蒸馏水清洗，沉积过程要搅拌着保持30℃的温度20分钟，电 压-0.8V，有效沉积面积是1×2cm2，最后在Ar气环境中，温 度在250℃下退火60分钟。
XRD分析结果
根 据 XRD 分
析图谱，我们能
明显的看出伴随 着热处理温度的 升 高 ， RuO2 和 SiO2 发 生 了 相 位 分离。
四点探针表面电阻测量结果
随着Ru/Si比率 的上升，电阻率在 增大，而随着热处
理温度的增加，电
阻率在不断下降。
FTIR光谱检测结果
检测结果如右图，除了
Ru-O 和 Si-O-Si 键的光谱，还 有1620cm-1水的光谱，图中可 以看出随着热处理温度是升 高， Ru-O和Si-O-Si键的波谷
