蒸汽管道打压吹扫方案

合集下载

蒸汽管道打压吹扫方案.

蒸汽管道打压吹扫方案.

蒸汽管道打压、吹扫方案一、工程概况1、基本概况:蒸汽管道共计1318米。

其中埋地部分为D325x10预制直埋保温管425米,外部管廊部分为碳钢管、硅酸铝管壳保温外包0.5mm厚镀锌铁皮623米。

厂房内管廊部分为碳钢管、岩绵保温外包0.5mm厚镀锌铁皮270米。

蒸汽设计工作压力0.8MPa,气压试验压力0.92MPa。

管道级别GC2。

2、管道路由:起点为锅炉房,在原有分气缸上接出3根D219x6的管道,然后汇集到1根D325x10的管道上,管道沿原有管廊铺设,后经新建管廊穿越经5路,到达新厂房3区3C轴319线处,从319线处管廊引下来,开始埋地铺设,由317线穿过脱脂前库,沿纬5路到达新建厂房的换热站。

在埋地主管网607线处引出一根D219x6管道,由D219x6管道上分三根D159x5管道,进605线、606线、607线,进入厂房后接脱脂机组设备,再引出1根D76x4管道接办公楼。

到达换热站后其中一根D89x4穿过换热站由619线进入厂房,延厂房内6A轴管廊至628线结束。

二、打压、吹扫前准备1、为确保试压吹扫工作顺利完成,我单位成立试运转工作小组,试运转的操作,由小组统一指挥,统一行动,非小组成员不得进入现场。

小组成员具体构成如下:项目总负责:项目技术负责人:项目施工负责人:项目安全负责人:项目设备材料负责人:业主配合人员以及作业区相关人员:能源环保部:动力作业区:2、提前与业主联系好试压吹扫时间、电源、以及气源和排放地点。

并做好以下试运转前的准备工作:⑴、认真研究和熟悉相关技术文件,了解管道的介质和路由,掌握其操作程序、操作方法及安全技术守则。

⑵、相关单位均已通知到。

⑶、试压、吹扫前,对管道进行全面检查,检查内容如下:①、试验范围内的管道安装工程除涂漆外,已按设计图纸要求全部完成,安装质量符合有关规定。

②、焊缝及其他带检部位尚未涂漆和绝热。

③、试验用的压力表已经校验,并在周期内,表的满刻度值应为被测最大压力的1.5~2倍。

蒸汽管道吹扫方案

蒸汽管道吹扫方案

煤气站蒸汽管道吹扫方案一、吹扫范围----分汽包至-----过热器出口蒸汽管道,汽源来自----分汽包,蒸汽压力0.8Mpa、温度280℃。

二、吹扫前应具备条件:1、所有蒸汽管网的管道、阀门、膨胀结、补偿器安装结束,焊口探伤合格。

2、管道沿线疏水阀安装完毕,疏水阀分布情况为:3、管线尾端应准备好排气阀门装置。

三、吹扫注意事项1、吹洗前应缓慢升温进行暖管,暖管速度不宜过快,并应及时进行疏水,应检查管道热伸长补偿器管路附件及设备等工作情况恒温1h后进行吹扫。

2、吹扫时必须划定安全区设置标志,确保人员及设施的安全其他无关人员严禁进入。

3、吹扫压力为0.8MPa、吹扫次数2~3次。

4、蒸汽管道末端安装吹扫控制阀门一只,加固蒸汽管道末端吹扫管的支撑,防止蒸汽管道吹扫时产生的振动及后座力对蒸汽管道最后一个固定支架砼柱的破坏。

5、蒸汽管道附近不得有易燃物品,并应配备必要的消防设施。

6、蒸汽排放口处应有围栏设施,并要求挂有醒目的警示标志。

7、暖管排汽现场拉好安全隔离带,并派专人监护。

四、吹扫程序1、汇报---调度及公司总调度,煤气站进行蒸汽管道吹扫。

---分汽包一次门由---进行操作,操作时要缓慢、微开一次门进行管道余热。

----操作员负责开启沿线疏水门,同时进行管线巡检,检查沿线支架的变化情况和沿线疏水情况。

2、检查正常后,开大一次门管线提温,温升速度控制在8--10℃/min。

暖管过程中应注意管内汽流是否平稳,管道及其支吊架膨胀是否正常。

如有异常情况,应停止暖管并分析原因设法消除情况后再进行暖管。

3、当疏水彻底后,关闭疏水门,沿线情况正常,将管道末端吹扫控制阀门关闭,蒸汽入口阀门开至50%,管线提压至工作压力。

4、压力稳定后,保压20分钟,系统检查没有问题,进行第一次吹扫:现场指挥组长发出吹扫指令,将末端控制阀门缓慢开启至全开,吹扫5分钟。

5、第一次吹扫结束后,管线进行全面检查无问题后,进行第二次、第三次吹扫。

主蒸汽管道吹扫、打靶方案

主蒸汽管道吹扫、打靶方案

主蒸汽管道吹扫、打靶方案一、蒸汽管道吹扫、打靶的目的新安装的主蒸汽管道系统,由于存在制造、安装过程中遗留在管道内的杂物和焊接氧化皮,如不及时清除,运行时被带到系统各处,会造成阀门结合面损坏,更严重的是杂物一旦被蒸汽带入汽轮机,就会引起调门故障或损坏汽轮机叶片等重大事故,顾在使用前应进行吹扫。

二、吹扫、打靶的准备及具备的条件1、锅炉主蒸汽设备工作正常且蒸汽用于吹管量充足。

2、主蒸汽管道安装及保温全部结束,管道支架按设计要求进行确认正常。

3、吹扫、打靶临时管道搭设结束,靶板按要求准备到位(一般情况临时管路与吹洗管路的直径相等)。

4、系统节流孔门及相关检测仪表按要求拆除或关闭前端手动阀,退出吹扫系统;5、主蒸汽旁路阀门均应处于全关状态。

6、主蒸汽管道短接拆除,与临时管道对接,进行吹扫系统贯通。

7、吹扫临时管道离出口1米处应开设安装靶板位置。

8、吹扫前吹扫方案应认真研讨学习,参与吹扫调试人员及工具器(工具如板手、对讲机等)就位后,方可进行相关操作;9、管道吹扫过程中锅炉、汽轮机应加强操作、监控,并做好事故预案;化水应有足够的除盐水供应锅炉。

三、吹扫、打靶的实施过程应注意事项(一炉单独对应):1、锅炉启动,锅炉所有辅助设备全部开启,现场检测仪表全面投入正常使用;2、打开汽包排汽阀,锅炉升温、升压,升温速率控制在65℃/H 以内。

3、当压力升至0.1MPa时检查承压部件是否泄露,正常后继续升温升压。

4、当汽包压力升至0.6MPa时,缓慢打开主蒸汽控制阀及旁路进行暖管。

5、压力升至 1.0MPa时,关闭对空排气阀,锅炉汽包水位PH-200mm、打开锅炉出口阀进行第一次吹扫,压力降至0.7MPa以下时,关闭主蒸汽控制阀,进行升压,重复3次本吹扫方法进行操作。

主蒸汽压力1.5MPa情况下吹扫2次,主蒸汽压力2.5MPa情况下吹扫3次,主蒸汽压力3.82MPa情况下吹扫至合格。

6、在蒸汽吹扫时,应根据管道内杂质情况,决定靶板安装时间。

空分高压蒸汽管道吹扫方案(二篇)

空分高压蒸汽管道吹扫方案(二篇)

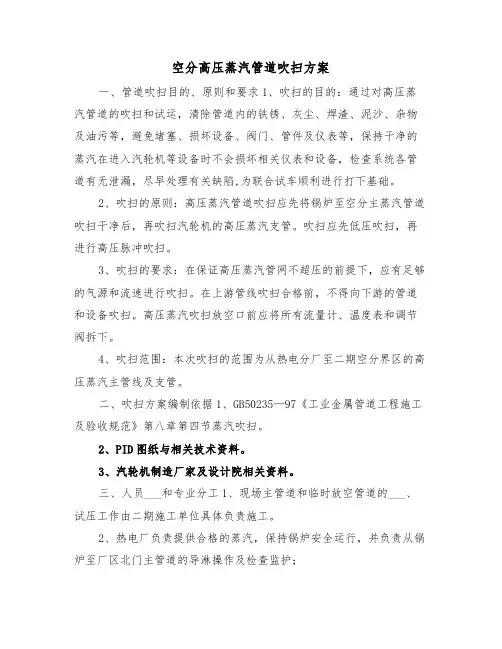

空分高压蒸汽管道吹扫方案一、管道吹扫目的、原则和要求1、吹扫的目的:通过对高压蒸汽管道的吹扫和试运,清除管道内的铁锈、灰尘、焊渣、泥沙、杂物及油污等,避免堵塞、损坏设备、阀门、管件及仪表等,保持干净的蒸汽在进入汽轮机等设备时不会损坏相关仪表和设备,检查系统各管道有无泄漏,尽早处理有关缺陷,为联合试车顺利进行打下基础。

2、吹扫的原则:高压蒸汽管道吹扫应先将锅炉至空分主蒸汽管道吹扫干净后,再吹扫汽轮机的高压蒸汽支管。

吹扫应先低压吹扫,再进行高压脉冲吹扫。

3、吹扫的要求:在保证高压蒸汽管网不超压的前提下,应有足够的气源和流速进行吹扫。

在上游管线吹扫合格前,不得向下游的管道和设备吹扫。

高压蒸汽吹扫放空口前应将所有流量计、温度表和调节阀拆下。

4、吹扫范围:本次吹扫的范围为从热电分厂至二期空分界区的高压蒸汽主管线及支管。

二、吹扫方案编制依据1、GB50235—97《工业金属管道工程施工及验收规范》第八章第四节蒸汽吹扫。

2、PID图纸与相关技术资料。

3、汽轮机制造厂家及设计院相关资料。

三、人员___和专业分工1、现场主管道和临时放空管道的___、试压工作由二期施工单位具体负责施工。

2、热电厂负责提供合格的蒸汽,保持锅炉安全运行,并负责从锅炉至厂区北门主管道的导淋操作及检查监护;3、生产部、调度室协助现场指挥做好具体吹扫指挥工作。

4、电仪人员负责电动阀、调节阀和临时阀门的调试工作,并做好现场仪表、阀门的保护工作。

5、二期空分厂负责空分厂区导淋和吹扫阀门的开关及检查监护。

参与吹扫的操作人员、技术人员成立统一领导小组,统一指挥。

组长:邱林副组长:邹永君王红亮潘俊胡朝辉组员:刘晓乐张准彭凯___锋王磊陈慧慧王利聪二期空分所有操作人员6、一期安环部和二期安全组负责现场安全检查。

7、一期机动部参与吹扫前的检查、协助临时问题的处理。

四、高压蒸汽管网吹扫准备工作1、所需吹扫的正式蒸汽管道及为蒸汽吹扫___的临时管道、阀门、放空管等应按蒸汽管道的技术要求___,___质量应符合要求,并经水压试验合格。

吹扫试压专项方案

吹扫试压专项方案

一、编制目的为确保管道系统在投入使用前能够安全、可靠地运行,根据相关规范和标准,特制定本吹扫试压专项方案。

本方案旨在明确吹扫试压的操作流程、安全措施以及质量控制要求,确保管道系统试压工作的顺利进行。

二、工程概况本次吹扫试压工程范围为XXX项目管道系统,包括工艺管道、公用工程管道、消防管道等。

管道材质主要为不锈钢、碳钢、铝合金等,管道规格涵盖DN15-DN1000。

管道系统压力等级为0.6MPa-2.5MPa。

三、吹扫试压方案1. 吹扫方法(1)压缩空气吹扫:采用高压压缩空气作为吹扫介质,对管道系统进行吹扫。

(2)蒸汽吹扫:对热力管道系统,可采用蒸汽吹扫,以排除管道内的水分、油污等杂质。

2. 试压方法(1)水压试验:采用清水作为试压介质,按照设计压力进行试验。

(2)气压试验:对易燃、易爆介质管道,可采用氮气或惰性气体作为试压介质,按照设计压力进行试验。

3. 试压步骤(1)试压前的准备工作:包括管道系统检查、试压设备检查、试压介质准备等。

(2)试压过程:按照试压流程,逐步进行管道系统的吹扫和试压。

(3)试压结束后的检查:检查管道系统是否有泄漏、变形等现象,确保管道系统安全可靠。

四、安全措施1. 人员安全(1)操作人员应经过安全技术培训,取得相关资格证书。

(2)进入施工现场人员必须佩戴安全帽、防尘口罩等防护用品。

2. 设备安全(1)试压设备应定期检查、维护,确保设备正常运行。

(2)试压过程中,密切监控设备运行状态,发现异常情况立即停止操作。

3. 环境安全(1)吹扫试压过程中,注意防止介质泄漏,对泄漏点进行及时处理。

(2)做好现场环境卫生工作,保持施工现场整洁。

五、质量控制1. 管道系统检查(1)检查管道系统是否有损伤、变形、泄漏等现象。

(2)检查管道支架、支吊架是否牢固。

2. 试压介质检查(1)检查试压介质的纯度、压力等是否符合要求。

(2)检查试压介质的输送管道、阀门等设备是否完好。

3. 试压过程监控(1)严格按照试压流程进行操作,确保试压过程顺利进行。

蒸 汽 管 道 吹 扫 方 案

蒸 汽 管 道 吹 扫 方 案

蒸汽管道吹扫方案陕西***********编写:*******************************审定:*******************************一、蒸汽管网吹扫的目的蒸汽管线在供汽之前必须进行吹扫,以去除管道内的杂物和锈皮,否则蒸汽管网运行后,锈皮、焊渣、灰污等杂质的存在影响蒸汽品质,并随蒸汽带到各处,造成阀门结合面损坏,更严峻的是杂物一旦进入汽轮机,就会引起调速汽门故障或损坏汽轮机叶片等重大事故。

二、蒸汽管网吹扫原理和方法蒸汽吹扫是利用管内蒸汽介质流动时的能量〔亦称动能〕冲刷管内锈皮杂物,能量愈大效果愈高,吹扫时影响蒸汽介质能量的因素有:吹扫时的蒸汽参数〔压力、温度〕;蒸汽管道的水力特征;吹扫时阀门开度的大小等。

蒸汽吹扫参数选择原则是使吹扫时管内蒸汽动能量应大于额定负荷下的蒸汽动量,即被吹系统任何一点的吹洗系数应等于1-1.5。

吹洗系数K=〔吹洗蒸汽流量〕2×被吹洗处的蒸汽比容/[〔额定负荷蒸汽流量〕2×额定参数时蒸汽比容]。

方法:蒸汽系统吹扫通常采纳降压吹扫的方法,暖管→吹扫→降温→暖管→吹扫→降温的方法重复进行,管线升压到肯定压力后,尽快全开操纵阀〔电动阀〕利用压降产生的附加蒸汽量增大冲洗流量,当压力下降到肯定值后,关闭操纵阀重新升压,打算再次冲洗。

三、组织机构蒸汽管网吹扫在试车指挥部的领导下实施蒸汽管网吹扫工作,组织机构由建设单位、调试所、施工单位、监理组成,具体组织机构如下:〔一〕组织机构〔二〕分工与职责组长:全面负责蒸汽管网吹扫组织、协调及平安工作,保证吹扫的进度与质量。

副组长:李平负责合同之内的管道吹扫等相关工作;胡公林负责其余管线的吹扫工作。

成员的职责:积极配合吹扫工作,协调解决自己分管界区的蒸汽管道的吹扫工作。

四、吹扫前必须具备的条件1.蒸汽配管结束,管道系统试压合格。

2.已按设计要求,预留了管道接口和短节的位置,安装了临时管道,管道质量应符合有关标准的要求。

蒸 汽 管 道 吹 扫 方 案

蒸 汽 管 道 吹 扫 方 案

蒸汽管道吹扫方案陕西***********有限公司编写:********************* 审核:**********审定:**********批准:*********************一、蒸汽管网吹扫的目的蒸汽管线在供汽之前必须进行吹扫,以清除管道内的杂物和锈皮,否则蒸汽管网运行后,锈皮、焊渣、灰污等杂质的存在影响蒸汽品质,并随蒸汽带到各处,造成阀门结合面损坏,更严重的是杂物一旦进入汽轮机,就会引起调速汽门故障或损坏汽轮机叶片等重大事故。

二、蒸汽管网吹扫原理和方法蒸汽吹扫是利用管内蒸汽介质流动时的能量(亦称动能)冲刷管内锈皮杂物,能量愈大效果愈高,吹扫时影响蒸汽介质能量的因素有:吹扫时的蒸汽参数(压力、温度);蒸汽管道的水力特征;吹扫时阀门开度的大小等。

蒸汽吹扫参数选择原则是使吹扫时管内蒸汽动能量应大于额定负荷下的蒸汽动量,即被吹系统任何一点的吹洗系数应等于1-1.5。

吹洗系数K=(吹洗蒸汽流量)2×被吹洗处的蒸汽比容/[(额定负荷蒸汽流量)2×额定参数时蒸汽比容]。

方法:蒸汽系统吹扫通常采用降压吹扫的方法,暖管→吹扫→降温→暖管→吹扫→降温的方法重复进行,管线升压到一定压力后,尽快全开控制阀(电动阀)利用压降产生的附加蒸汽量增大冲洗流量,当压力下降到一定值后,关闭控制阀重新升压,准备再次冲洗。

三、组织机构蒸汽管网吹扫在试车指挥部的领导下实施蒸汽管网吹扫工作,组织机构由建设单位、调试所、施工单位、监理组成,具体组织机构如下:(一)组织机构(二)分工与职责组长:全面负责蒸汽管网吹扫组织、协调及安全工作,保证吹扫的进度与质量。

副组长:李平负责合同之内的管道吹扫等相关工作;胡公林负责其余管线的吹扫工作。

成员的职责:积极配合吹扫工作,协调解决自己分管界区的蒸汽管道的吹扫工作。

四、吹扫前必须具备的条件1.蒸汽配管结束,管道系统试压合格。

2.已按设计要求,预留了管道接口和短节的位置,安装了临时管道,管道质量应符合有关规范的要求。

蒸汽管道试压吹扫方案

蒸汽管道试压吹扫方案

蒸汽管道试压吹扫1.管道以大流量蒸汽进行吹扫,流速不应低于30m/s,吹扫压力不不小于管道工作压力旳75%。

吹扫规定:采用铝靶进行检测,以铝靶上无明显冲击痕迹为合格,吹扫质量原则见GB50235-97 中8.4.5。

2.1 吹扫前旳准备a 吹扫前检查管道旳牢固程度,必要时应予加固,吹扫过程中应检查管道旳热位移。

b蒸汽吹扫旳排汽管要引至安全地带,并加以明显旳标志,管口应朝上倾斜,保证安全排放,排汽管还要具有牢固旳支承,保证承受吹扫时旳反作用力。

排汽管直径与被吹扫管同径,长度要尽量短捷。

c. 在吹洗前,必须逐点检查各疏水点旳阀门开闭与否灵活可靠。

d 在始、终端阀门前,应各安装一只精度不低于1.5 级,表旳满刻度值应到达试验压力旳1.5 倍旳压力表,以便监视。

2.2 吹扫环节及技术措施a 暖管前,各疏水点派专人负责,检查排污阀,排污阀应保持全开状态,关闭疏水阀前阀。

b 排污阀检查完毕后,缓慢启动进汽阀,当压力缓慢升至0.2Mpa,各排污阀排出蒸汽时(气应呈白雾状,无杂物污垢)即关闭排污阀,关闭排污阀时应从管网始端向终端逐渐进行。

终端排污阀应保持微开状态,以防排污阀关闭后,管网内弊压,引起意外事故发生。

c 为保证安全,暖管应缓慢进行,千万不能操之过急。

管网内应无明显水冲击现象,如发生明显旳汽水冲击现象,采用减压、限汽或者暂停暖管等措施,待查明原因,并消除冲击现象后,再继续暖管,暖管时间约1 小时。

d 暖管束后,管道内压力逐渐升至吹扫压力,并保压30min,管网全线进入恒温阶段。

在此期间内,全线应检查管道,阀门,赔偿器等旳严密性,有无泄漏点,并对所有阀门旳法兰进行热紧工作。

对各赔偿器旳热伸长进行测量,并作好记录。

对所有固定支座派专人检查,对保温外表面进行测温,并作好记录。

e 恒温检查合格后(恒温时间,待各项检查工作齐全结束,但不得不不小于1 小时),吹扫开始前,对各疏水点进行一次短时间排污,保证在吹扫过程中无汽水冲击现象,然后进行第一次吹扫,先把排污口阀门逐渐开足,再逐渐开足进汽阀门,使压力尽量保持在吹扫压力,一次时间为10 分钟,然后关闭排污阀,将管网温度降至约50℃,进入第二次暖管,升压恒温,恒温时间为1 小时后再进行第二次吹扫,吹扫详细次数,根据铝靶检查状况来定,但不得少于2次。

蒸汽管道试压吹扫方案

蒸汽管道试压吹扫方案

首钢迁钢1 # 集中空压机站蒸汽管道工程吹扫方案批准:审核:编制:河南九冶建设有限公司首钢迁安工程项目部2006年11 月目录1、管道试压概况 (1)1.2、试压的标准、依据 (1)1.3、严密性试压参数: (1)1.4、试压介质 (1)1.5、管道试压 (1)1.6、试压前应具备的条件 (2)1.7、试压准备 (2)1.8、试压 (3)1.9、管道试压端盖强度计算 (3)1.10、安全注意事项 (4)2、蒸汽管道吹扫 (4)2.1、吹扫介质 (5)2.2、吹扫压力 (5)2.3、吹扫时间 (5)2.4、技术要求 (5)压缩空气管道安装完毕后,应按设计和施工及验收规范的规定对管道进行强度、严密性试验,气管道进行吹扫清洗,以检查管道系统及各连接部位的工程质量。

1、管道试压概况蒸汽管道全长470米,一条管线安装。

试压为整试压由1#集中空压机站外线管道与综合管网接点处起至1#集中空压机站主厂房外。

1.1、试压范围:X=4426811.5 Y=505903.25至1#集中空压机站段蒸汽管道,总长度470米。

一条管线。

1.2、试压的标准、依据:①《工业金属管道工程施工及验收规范》GB50235-97;②《氧气及相关气体安全技术规程》GB16912-1997;1.3、严密性试压参数:工作压力1.27Mpa,强度试验压力1.905Mpa;严密性试验压力1.27Mpa,1.4、试压介质蒸汽管道强度压力试验采用水压试验,介质为自来水;气密性试验介质为蒸汽。

1.5、管道试压强度试验和严密性试验:管道安装完毕后,应按设计和施工及验收规范的规定对管道进行强度、严密性试验,以检查管道系统及各连接部位的工程质量。

1.6、试压前应具备的条件1.6.1、管道系统施工完毕并符合设计要求和管道施工验收规范的规定;1.6.2、管道支架、吊架安装完毕,配合正确合理,坚固牢靠;1.6.3、焊接、无损探伤等工作结束,并经检查合格;焊缝及其它应检查的部位没有涂漆和保温;1.6.4、清除管线上临时卡具、支撑及其它杂物等,所有焊缝及连接处均能保证便于检查;试验用的压力表已经校验,精度不低于 1.5级,表的满刻度值为最大被测压力的 1.5~2倍,压力表不得少于2块;1.6.5、试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离;1.6.6、试验过程中如遇泄漏,不得带压修理,缺陷消除后,应再进行试验。

蒸汽管道空气吹扫工程方案

蒸汽管道空气吹扫工程方案

蒸汽管道空气吹扫工程方案一、工程准备1. 安全评估和风险分析在进行蒸汽管道空气吹扫工程之前,必须进行安全评估和风险分析,以确定工程实施过程中可能存在的危险因素和风险,制定相应的安全措施和应急预案,确保工程实施过程中的安全。

2. 物资准备蒸汽管道空气吹扫工程需要准备吹扫设备、空气压缩机、管道连接件、清洁工具和安全防护用品等物资,确保工程实施所需的物资齐全。

3. 人员配备工程实施需要具备相关的操作技能和经验的人员,包括工程技术人员、操作人员和安全监测人员等,确保工程实施所需的人员齐全。

4. 工程计划制定详细的工程计划,包括工程实施的时间节点、工作内容、人员任务分工和安全措施等,确保工程按计划顺利进行。

二、吹扫过程1. 管道准备断开管道连接,并确保管道内部没有残留的蒸汽或其他有害气体,确保吹扫过程的安全。

2. 吹扫设备安装安装好空气压缩机和吹扫设备,并连接到管道上,确认设备的安装牢固和管道连接正确。

3. 吹扫操作打开空气压缩机,向管道内部注入一定压力的空气,将管道内的杂质和杂物吹除,确保管道内部的清洁和畅通。

4. 吹扫结束吹扫过程结束后,关闭空气压缩机,断开吹扫设备,并对管道进行质量检查,确认管道内部的清洁和畅通。

三、安全措施1. 人员安全工程实施过程中,必须严格遵守操作规程,正确使用安全防护用品,确保操作人员的安全。

2. 管道安全在吹扫过程中,必须确保管道内部没有残留的蒸汽或其他有害气体,避免引起意外事故。

3. 设备安全吹扫设备的安装和使用必须符合相关安全规定,确保设备的安全运行。

4. 应急预案制定完善的应急预案,为可能出现的意外事故提供应对措施,确保工程实施过程中的安全。

四、质量检查1. 工程验收吹扫结束后,对管道进行质量验收,确认管道内部的清洁和畅通。

2. 整理清理将吹扫设备和物资进行整理清理,归库存放,确保设备和物资的安全和完好。

3. 工程总结对工程实施过程进行总结,总结工程的经验和教训,为今后类似工程的实施提供参考。

动力车间蒸汽管道吹扫方案及要求

动力车间蒸汽管道吹扫方案及要求

动力车间蒸汽管道吹扫方案及要求一、吹扫的目的为清除蒸汽管道在安装,施工过程中残留的杂物,焊渣,铁锈等物从而有效减少XXX生产过程中可能混入的杂质、残留,以及防止管道、疏水阀堵塞及卡住仪表控制阀等。

二、吹扫条件及准备工作1.各锅炉房全部蒸气管线已按设计施工完成。

支吊架等经过验收符合设计要求,补偿器的固定螺栓已拆除。

在重点部位管道支架标记支架和管架的相对位置。

2.在蒸气总管的末端安装吹扫用临时管线,加装闸阀和临时排汽管。

管口向上30°--40°,排气管道应具有牢固支撑,以承受排汽的反作用力。

排放管应引至室外,并加明显标志。

3.在排汽管前方50米范围内应设置隔离区,并有明显标志,防止蒸汽或吹出物伤人。

由专人负责,严禁行人、车辆通行。

三、吹扫程序:吹扫过程分为:暖管、管网的升压和降压、吹扫三个过程。

吹扫先吹扫蒸汽总管,待总管吹扫干净后,再吹扫支管。

A、暖管1、打开所有的倒淋或疏水阀,将管中的积水排净,以免造成水击。

2、打开蒸汽总管末端放空阀门。

3、暖管:通入少量蒸汽预热蒸汽管线充蒸汽升温。

缓慢打开生产车间主蒸汽总管上的阀门,缓慢提升管道温度,使管道平缓地进行膨胀,防止突然升高管道温度造成局部应力过大破坏管道,维持10—15℃/h的加热速率,直到管道温度达到200℃5、在暖管的过程中,重点检查管线支架位移、补偿器的伸缩情况。

发现异常情况及时向调度报告,进行停汽处理。

B、管网的升压和降压1、关闭蒸汽总管末端放空阀门,缓慢打开厂区外蒸气蒸汽总管上的阀门,提高管道蒸汽压力。

2、当蒸汽总管压力达到0.1MPa时,每次提升0.1MPa,每升1个等级,沿线检查人员区域内管道地质量状况,发生漏气现象报告给控制室。

当达到压力等级并检查管道无问题后,打开蒸汽总管末端放空阀门,放散。

15分钟后检查无问题后,关闭蒸汽总管末端放空阀门,继续升压至上一等级,合格后放散,如此直至压力升至0.8MPa。

C、吹扫(1)如管网压力能满足蒸汽管道的连续吹扫,则打开蒸汽总阀,对管道进行连续吹扫。

蒸汽管道吹扫方案说明

蒸汽管道吹扫方案说明

************化工有限公司热电技改项目热力管网吹扫方案编制:审核:审批:******集团设备安装有限公司****项目******年**月**日目录一、蒸汽管网吹扫的目的和范围二、编写依据三、组织机构及各单位职责与分工四、蒸汽管网吹扫前必须具备的条件五、蒸汽管网吹扫方法及参数选择六、蒸汽管网吹扫七、系统恢复八、吹扫操作注意事项及安全措施九、吹扫合格标准十、附图、附表一、蒸汽管网吹扫的目的和范围1、吹扫目的:蒸汽管线在正式供汽之前必须进行吹扫,以清除管道内的杂物和锈皮,防止锈皮、焊渣、灰物等杂质的存在影响蒸汽品质,并随蒸汽带到各处,造成堵塞、阀门结合面损坏。

2、吹扫范围:******段蒸汽管道二、编写依据a)、《电力建设施工及验收技术规范》(管道篇DL5031-94)b)、《电力建设施工及验收技术规范》(锅炉篇DL5047-95)c)、《电力建设施工质量验收及评价规程》(DL/T5210.2-2009)d)、《电力建设安全工作规程》(火力发电厂部分)e)、中国联合工程公司提供图纸及说明f)、《压力管道规范工业管道》GB/T20801-2006g)、《火力发电厂汽水管道设计技术规定》DL/T5054-1996三、组织机构及各单位职责与分工1、吹扫组织机构设置吹扫领导小组组长:吹扫领导小组组员:总指挥:控制室监盘组组长:监盘操作人员:管线巡视及作业组组长:管线巡视及作业人员:具体人员上报业主确认监督验收小组:安全负责人:2、职责与分工1)、业主运行人员一负责阀门(新老系统连接及DCS远程控制的阀门)操作及锅炉运行,母管主蒸汽压力、温度的控制,热电站界区内及外供蒸汽管网的检查、吹扫、检验工作。

2)、管理公司—负责界区内的管线检查、吹扫配合、检验,统一协调工作。

3)、施工单位—负责协调蒸汽吹扫前的临时配管工作,吹扫过程中的消缺工作,支吊架、管道、阀门、在吹扫过程中的检查及吹扫后的管线复位工作,施工范围内手动阀门操作。

蒸汽管道吹扫方案

蒸汽管道吹扫方案

蒸汽管道吹扫方案一、管道吹扫(冲管)的目的蒸汽管道吹扫是利用有一定温度和压力的蒸汽,冲洗和吹扫蒸汽管道,将管道内的铁锈、铁屑、灰尘和油污等杂物全部吹出管道,随蒸汽排向大气,确保蒸汽品质。

二、蒸汽吹扫的流程如下所示三、准备工作及吹扫程序1、吹扫时组织好人员,分工应明确。

2、准备好现场通讯设备和维修工具等。

3、准备好靶板(铝板),长度为贯穿管子内径,宽度约为排汽管内径的8%。

4、吹扫程序4.1 暖管4.1.1 按照蒸汽流向,逐步打开各个疏水器及副线。

4.1.2 通知锅炉负责人,控制蒸汽压力0.05MPA送出,缓慢进行暖管,待蒸汽管上的疏水副线流出物基本为蒸汽时关闭副线。

然后逐步提高蒸汽压力至0.1MPA。

4.1.3 整个暖管过程用时不应低于3小时,要确保管道温升平稳,及时排尽冷凝水以防液击。

4.2 吹扫暖管结束后,通知锅炉负责人逐步提高蒸汽压力至0.6MPA,注意一定要控制好温升速率,防止蒸汽管道移位或变形。

然后,依照蒸汽吹扫流程,将6、7、8、5、9、10、11、12、13、14号阀门前面的法兰拆开,并用木板挡住拆开的管口,以防异物吹入车间的管道。

确定HCL合成工序该蒸汽管道与蒸汽分配台连接的法兰已经加盲板。

第一步:吹扫快装锅炉到冷冻站的管道,依次打开8、7、6阀排汽,此时保持其他所有的阀门关闭,吹扫完毕后关闭8、7、6阀。

第二步:吹扫冷冻站北面至循环水A的管道,打开2、3、4阀,再打开5阀排汽,完毕后关闭5阀,2、3、4阀保持打开状态。

第三步:吹扫冷冻站北面至氯气处理的管道,打开9阀,完毕后关闭。

第四步:吹扫氯气处理至氢气处理蒸汽分配的管道,确定快装锅炉已停汽,并将管道压力泄到常压,拆开该蒸汽管道与蒸汽分配台连接处的盲板,开汽吹扫管道。

完毕后重新装好盲板。

第五步:吹扫冷冻站至电解的管道,打开10阀,吹扫完毕后关闭阀。

第六步:吹扫电解至盐水的管道,打开11阀,吹扫完毕后关闭11阀。

第七步:吹扫盐水至酸碱灌区的管道,打开12阀,吹扫完毕后关闭12阀。

蒸汽吹扫方案

蒸汽吹扫方案

低压蒸汽吹扫方案一、蒸汽吹扫的目的和范围1、吹扫目的SL61301-400-150C01(0.5MPa)蒸汽管线及进设备的蒸汽管线之前必须进行吹扫,以清除管道的杂质,否则蒸汽运行后,锈皮、焊渣、灰物等杂质的存在将影响蒸汽品质,并随蒸汽带到各设备,造成阀门堵塞及阀门密封面损坏,影响系统工况正常运行。

2、吹扫范围低温甲醇洗所有蒸汽管线二、蒸汽吹扫应具备的条件1、锅炉及0.5MPa饱和蒸汽出口管道已吹扫合格,饱和蒸汽管网及导淋配管结束,管道试压合格。

2、锅炉已产出0.5MPA的合格蒸汽。

3、已按要求预留吹扫口,短节安装就位,临时管道安装完毕,质量(包括固定和支架)应符合有关规定。

4、对阀门(疏水器)、仪表、设备已采取了有效的保护措施。

5、锅炉运行稳定,保证吹扫用汽量。

6、靶片、靶架已准备齐全。

7、各界区负责吹扫的人员已安排好并且分工明确,劳动保护用品已下发至吹扫人员并按规定佩戴。

8、吹扫方案已获批准,吹扫人员已学习并掌握了本吹扫方案。

9、吹扫用物资(吹扫电动阀、临时电缆、吹扫临时管等)已到位。

三、蒸汽吹扫原则及要求1、吹扫按先主管后支管的顺序进行。

车间的吹扫人员负责对管线进行暖管和检查。

2、蒸汽吹扫前应先打开全部导淋排水,稍开蒸汽旁路,对蒸汽管线进行暖管,直到导淋全部排出蒸汽时关闭导淋,防止水击。

吹扫人员随时检查管道的热膨胀情况。

3、临时管道设施必须按规范要求固定牢靠。

(蒸汽吹扫需安装临时排汽管道,排汽管内径宜等于或大于被吹管道的内径,长度应尽量短,以减少排汽阻力;排汽管口应朝上倾斜排空;排汽管应具有牢固的支撑,以承受排汽的反作用力。

)4、吹扫过程中必须保证安全、规范操作。

5、每个吹扫口在多次吹扫后,连续三次肉眼看不到有杂质吹出时可安排打靶,对打靶结果由监理和车间共同负责确认。

6、吹扫用临时阀门、管件及管道材料均由各车间提前作计划,统一报批,统一申请采购。

吹扫用的靶架和靶板由化建单位负责制作,吹扫用临时电动阀及管道的安装及复位工作由化建单位施工。

低压蒸汽管道试压吹扫方案

低压蒸汽管道试压吹扫方案

低压蒸汽管道试压、吹扫方案一、编制说明为了检验工程施工质量及清除在安装、施工过程中残留在管道内的沙子、焊渣、铁锈等杂物,防止管道、倒淋堵塞及卡住仪表,损坏阀门、设备等,保证试车及生产的顺利进行,确保投料生产一次成功。

保证装置的一次投料试车成功。

特编制此试压吹扫方案。

二、编制依据:1、东华工程科技有限公司提供的设计、施工图纸2、工业管道工程施工及验收规范《GB50235—97》3、《电力建设施工及验收技术规范》(管道篇)三、试压、吹扫范围及方法(一)、试压、吹扫范围:1、0.9 MPa中压蒸汽管道:(1)老厂至熔硫管段(LS-15005-300-Q01-H, LST1001-200-Q01-H)(2)硫酸HRS至B749管廊接头处管段(LS-15006-300-Q01-H)(3)主管道至 201 装置管段(LS-53006-65-N01-H)(4)主管道至870装置管段(MS-31001T00-Q01)2、0.49MPa低压蒸汽管道:(1)主管道(老厂至磷酸LS-15001-700-N01-H)(2)主管道至 201 装置管段(LS-53001-500-N01-H)(3)主管道至硫酸装置管线(LS-15001-500-N01-HLS-17001-150-N01-H)(4)硫酸装置至选矿管线(LS-15007-450-N01-H)(5)硫酸装置至熔硫伴热管线(LS-15008-50-N01-H)(6)主管道至熔硫工段管线(LS-11020-150-N01-H)(7)主管道至 870 装置管线(LS-31001-200-N01-H)(8)主管道至氨站(LS-51001-50-N01-H)(二)、试压方法:将各装置区参与试压的管道的末端盲死,在与老厂接口处装设试压用临时管道和阀门,用生产工业水对管道注水升压至0.2-0.3MPa,然后用打压泵进行泵压到实验压力。

0.9MPa管道进行2.0MPa的压力试验,0.49MPa管道进行1.0MPa压力试验。

主蒸汽管道吹扫、打靶方案

主蒸汽管道吹扫、打靶方案

主蒸汽管道吹扫、打靶方案主蒸汽管道吹扫、打靶方案一、蒸汽管道吹扫、打靶的目的新安装的主蒸汽管道系统可能存在制造、安装过程中遗留在管道内的杂物和焊接氧化皮。

如果不及时清除,这些杂物可能会被带到系统各处,导致阀门结合面损坏。

更严重的是,这些杂物一旦被蒸汽带入汽轮机,就会引起调门故障或损坏汽轮机叶片等重大事故。

因此,在使用前应进行吹扫。

二、吹扫、打靶的准备及具备的条件1.确保锅炉主蒸汽设备工作正常且蒸汽用于吹管量充足。

2.主蒸汽管道安装及保温全部结束,管道支架按设计要求进行确认正常。

3.吹扫、打靶临时管道搭设结束,靶板按要求准备到位(一般情况临时管路与吹洗管路的直径相等)。

4.系统节流孔门及相关检测仪表按要求拆除或关闭前端手动阀,退出吹扫系统。

5.确保主蒸汽旁路阀门均处于全关状态。

6.拆除主蒸汽管道短接,与临时管道对接,进行吹扫系统贯通。

7.在吹扫临时管道离出口1米处应开设安装靶板位置。

8.在进行相关操作前,吹扫方案应认真研讨研究。

参与吹扫调试人员及工具器(工具如板手、对讲机等)就位后,方可进行相关操作。

9.在管道吹扫过程中,应加强操作、监控,并做好事故预案。

同时,化水应有足够的除盐水供应锅炉。

三、吹扫、打靶的实施过程应注意事项(一炉单独对应)1.启动锅炉,确保锅炉所有辅助设备全部开启,现场检测仪表全面投入正常使用。

2.打开汽包排汽阀,控制升温、升压速率控制在65℃/H 以内。

3.当压力升至0.1MPa时,检查承压部件是否泄露,正常后继续升温升压。

4.当汽包压力升至0.6MPa时,缓慢打开主蒸汽控制阀及旁路进行暖管。

5.压力升至1.0MPa时,关闭对空排气阀,锅炉汽包水位PH-200mm、打开锅炉出口阀进行第一次吹扫。

压力降至0.7MPa以下时,关闭主蒸汽控制阀,进行升压,重复3次本吹扫方法进行操作。

主蒸汽压力1.5MPa情况下吹扫2次,主蒸汽压力2.5MPa情况下吹扫3次,主蒸汽压力3.82MPa情况下吹扫至合格。
